3. Klimatické údaje a vnitřní výpočtová teplota Klimatické místo OBLAST 1 Převažující vnitřní teplota v otopném období Q I

Transkript

1

2

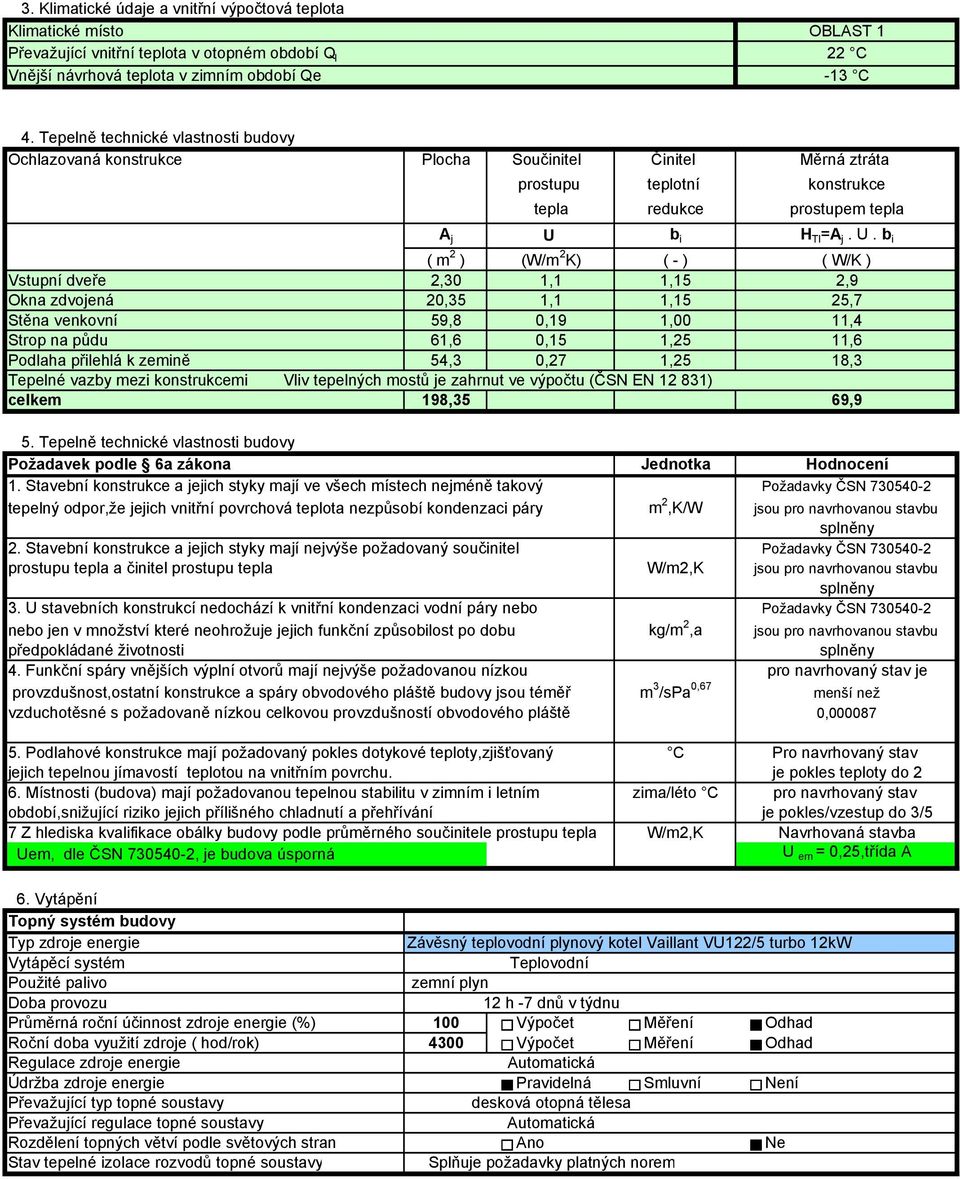

3 3. Klimatické údaje a vnitřní výpočtová teplota Klimatické místo OBLAST 1 Převažující vnitřní teplota v otopném období Q I 22 C Vnější návrhová teplota v zimním období Qe -13 C 4. Tepelně technické vlastnosti budovy Ochlazovaná konstrukce Plocha Součinitel Činitel Měrná ztráta prostupu teplotní konstrukce tepla redukce prostupem tepla A j U b i H TI =A j. U. b i ( m 2 ) (W/m 2 K) ( - ) ( W/K ) Vstupní dveře 2,30 1,1 1,15 2,9 Okna zdvojená 20,35 1,1 1,15 25,7 Stěna venkovní 59,8 0,19 1,00 11,4 Strop na půdu 61,6 0,15 1,25 11,6 Podlaha přilehlá k zemině 54,3 0,27 1,25 18,3 Tepelné vazby mezi konstrukcemi Vliv tepelných mostů je zahrnut ve výpočtu (ČSN EN ) celkem 198,35 69,9 5. Tepelně technické vlastnosti budovy Požadavek podle 6a zákona Jednotka Hodnocení 1. Stavební konstrukce a jejich styky mají ve všech místech nejméně takový Požadavky ČSN tepelný odpor,že jejich vnitřní povrchová teplota nezpůsobí kondenzaci páry m 2,K/W jsou pro navrhovanou stavbu splněny 2. Stavební konstrukce a jejich styky mají nejvýše požadovaný součinitel Požadavky ČSN prostupu tepla a činitel prostupu tepla W/m2,K jsou pro navrhovanou stavbu splněny 3. U stavebních konstrukcí nedochází k vnitřní kondenzaci vodní páry nebo Požadavky ČSN nebo jen v množství které neohrožuje jejich funkční způsobilost po dobu kg/m 2,a jsou pro navrhovanou stavbu předpokládané životnosti splněny 4. Funkční spáry vnějších výplní otvorů mají nejvýše požadovanou nízkou pro navrhovaný stav je provzdušnost,ostatní konstrukce a spáry obvodového pláště budovy jsou téměř m 3 /spa 0,67 menší než vzduchotěsné s požadovaně nízkou celkovou provzdušností obvodového pláště 0, Podlahové konstrukce mají požadovaný pokles dotykové teploty,zjišťovaný C Pro navrhovaný stav jejich tepelnou jímavostí teplotou na vnitřním povrchu. je pokles teploty do 2 6. Místnosti (budova) mají požadovanou tepelnou stabilitu v zimním i letním zima/léto C pro navrhovaný stav období,snižující riziko jejich přílišného chladnutí a přehřívání je pokles/vzestup do 3/5 7 Z hlediska kvalifikace obálky budovy podle průměrného součinitele prostupu tepla W/m2,K Navrhovaná stavba Uem, dle ČSN , je budova úsporná U em = 0,25,třída A 6. Vytápění Topný systém budovy Typ zdroje energie Závěsný teplovodní plynový kotel Vaillant VU122/5 turbo 12kW Vytápěcí systém Teplovodní Použité palivo zemní plyn Doba provozu 12 h -7 dnů v týdnu Průměrná roční účinnost zdroje energie (%) 100 Výpočet Měření Odhad Roční doba využití zdroje ( hod/rok) 4300 Výpočet Měření Odhad Regulace zdroje energie Automatická Údržba zdroje energie Pravidelná Smluvní Není Převažující typ topné soustavy desková otopná tělesa Převažující regulace topné soustavy Automatická Rozdělení topných větví podle světových stran Ano Ne Stav tepelné izolace rozvodů topné soustavy Splňuje požadavky platných norem

4 7. Dílčí hodnocení energetické náročnosti vytápění Dodaná energie na vytápění Q fuel,h ( GJ/rok ) 16,0 Spotřeba pomocné energie na vytápění Qaux,H ( GJ/rok ) 0,8 Energetická náročnost vytápění EPH = QfuelH+QAuxH ( GJ/rok ) 16,8 Měrná spotřeba energie na vytápění vztažená na celkovou podlahovou plochu EP HA (kwh/m 2.rok) 45,3 8. Větrání a klimatizace Mechanické větrání Typ větracího systému není navrženo Tepelný výkon ( kw) 0 Jmenovitý elektrický příkon systému ( kw ) Jmenovité průtokové množství vzduchu ( m 3 /hod ) Doba provozu Üčinnost rekuperace v % Převažující regulace větrání Údržba větracího systému Pravidelná Smluvní Není Mechanické větrání - šatny,sprchy Zvlhčování vzduchu Typ zvlhčovací jednotky není navrženo Jmenovitý příkon systému zvlhčování ( kw ) Použité médium pro zvlhčování Pára Voda Regulace klimatizační jednotky Údržba klimatizace Pravidelná Smluvní Není Stav tepelné izolace VZT jednotky a rozvodů Chlazení Druh systému chlazení Jmenovitý elektrický příkon pohon zdroje chladu ( kw ) Jmenovitý chladící výkon ( kw ) Převažující regulace zdroje chladu Převažující regulace chlazeného prostoru Údržba zdroje chladu Stav tepelné izolace rozvodů chladu. Není navrženo 9. Dílčí hodnocení energetické náročnosti mechanického větrání ( vč.zvlhčování ) Dodaná energie na mech.větrání Q fuel,fans ( GJ/rok ) Spotřeba pomocné energie na mech.větrání Q Aux,Fans ( GJ/rok ) Dodaná energie na zvlhčování Q fuel,h (GJ/rok) Energetická náročnost mech.větrání EP Fans = Q fuel,fans +Q aux,fans+ Qfuel,H ( GJ/rok ) Měrná spotřeba energie na mech.větrání vztažená na celkovou podlahovou plochu EP Fans,A (kwh/m2xrok)

5 10. Dílčí hodnocení energetické náročnosti chlazení Dodaná energie na chlazení Q fuel,c ( GJ/rok ) Spotřeba pomocné energie na chlazení Q Aux,C ( GJ/rok ) Energetická náročnost chlazení EPH = Q fuelc +Q AuxC ( GJ/rok ) Energetická náročnost chlazení referenční budovy RrgH ( GJ/rok ) Měrná spotřeba energie na chlazení vztažená na celkovou podlahovou plochu EP C,A (kwh/m2xrok) 11. Příprava teplé vody (TV) Druh přípravy teplé vody(tv) akumulační Systém přípravy teplé vody (TV) Centrální Lokální Kombinovaný Použitá energie zemní plyn Jmenovitý příkon pro ohřev TV ( kw) 12 Průměrná roční účinnost přípravy TV (%) 85 Výpočet Měření Odhad Objem zásobníku TV (litry) Údržba přípravy TV Pravidelná Smluvní Není Stav tepelné izolace rozvodů topné soustavy Splňuje požadavky platných norem 12. Dílčí hodnocení energetické náročnosti přípravy teplé vody Spotřeba pomocné energie na přípravu TV Q fuel, DHW ( GJ/rok ) 11,0 Spotřeba pomocné energie pro přípravu TV Q AUX,DHW (GJ/ rok) 0,3 Energetická náročnost přípravy TV EP DHW = Q fuel,dhw +Q Aux,DHW ( GJ/rok ) 11,3 Měrná spotřeba energie na přípravvu TV vztažená na celkovou podlahovou plochu EP DHW,A (kwh/m2,rok) 30,5 13. Osvětlení Typ osvětlovací soustavy úsporné žárovky a zářivky Celkový elektrický příkon osvětlení budovy kw 1,5 Způsob ovládání osvětlovací soustavy ruční/aut. 14. Dílčí hodnocení energetické náročnosti osvětlení Dodaná energie na osvětlení Q fuel,light ( GJ/rok ) 1,9 Energetická náročnost osvětlení EP Light = Q fuel,light,e ( GJ/rok ) 1,9 Energetická náročnost osvětlení referenční budovy R rg,light ( GJ/rok ) Měrná spotřeba energie osvětlení vztažená na celkovou podlahovou plochu EP Light,A (kwh/m2,rok) 5,1 15. Ukazatel celkové energetické náročnosti budovy Energetická náročnost budovy EP ( GJ/rok ) 30,0 Měrná spotřeba energie referenční budovy min. Rrg (kwh/m2.rok) 98,0 Měrná spotřeba energie referenční budovy max. Rrg (kwh/m2.rok) 142,0 Měrná spotřeba energie vztažená na celkovou podlahovou plochu EP A ( kwh/m2,rok) 80,9 Slovní vyjádření energetické náročnosti Úsporná Třída energetické náročnosti hodnocené budovy B Tabulka slovního vyjádření tříd energetické náročnosti budovy Slovní vyjádření energetické náročnosti budovy Třída energetické Měrná spotřeba náročnosti budovy energie Mimořádně úsporná A 51 Úsporná B Vyhovující C Nevyhovující D Nehospodárná E Velmi nehospodárná F Mimořádně nehospodárná G větší než 286

6 e) energetická bilance budovy pro standartní užívání 1. Dodaná energie z vnější strany systémové hranice budovy stanovená bilančním hodnocením Energonositel Vypočtené Energie Jednotková množství skutečně cena dodané dodaná do energie budovy GJ/rok GJ/rok Kč/GJ Elektrická energie 3 900,0 zemní plyn ,0 Celkem ,7 1. Energie vyrobená v budově Druh zdroje energie V objektu se energie nevyrábí Vypočtené množství vyrobené energie GJ/rok Celkem f) ekologická a ekonomická proveditelnost alternativních systémů a kogenerace u nových budov s podlahovou plochou nad 1000 m2 Místní obnovitelný zdroj energie Kogenerace Dálkové vytápění nebo chlazení Blokové vytápění nebo chlazení Tepelné čerpadlo Jiné Ukazatele vypouštěného znečištění kg/a Výpočet,ekonomická analýza prostá doba návratnosti T s roků reálná doba návratnosti T sd roků čistá současná hodnota NPV Kč vnitřní výnosové procento IRR %

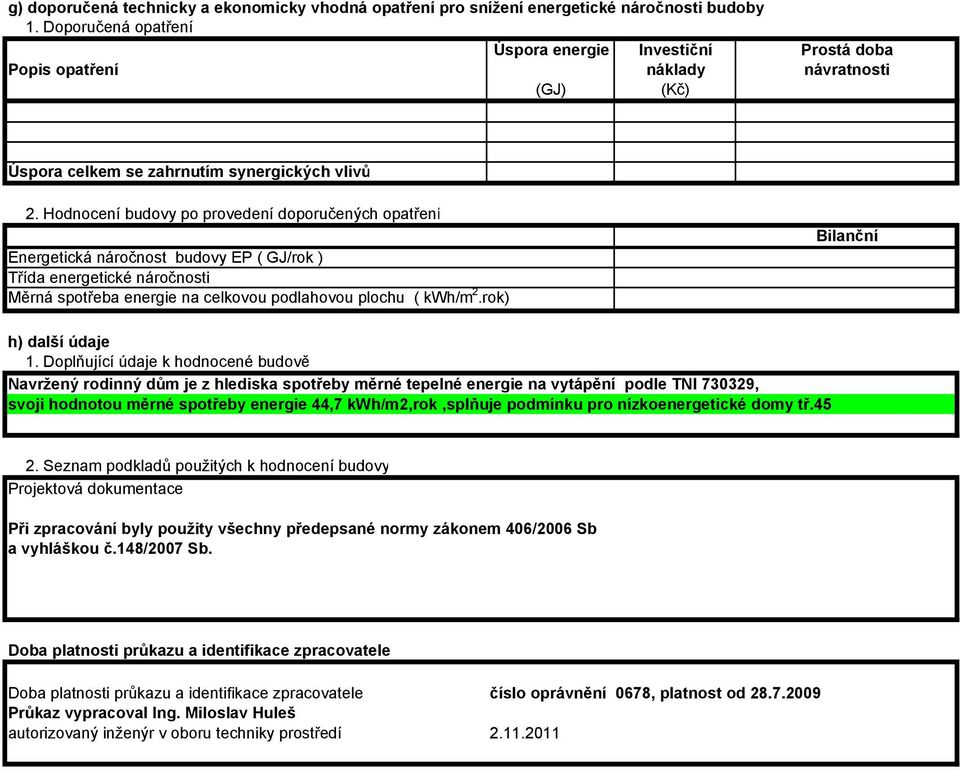

7 g) doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budoby 1. Doporučená opatření Úspora energie Investiční Prostá doba Popis opatření náklady návratnosti (GJ) (Kč) Úspora celkem se zahrnutím synergických vlivů 2. Hodnocení budovy po provedení doporučených opatření Energetická náročnost budovy EP ( GJ/rok ) Třída energetické náročnosti Měrná spotřeba energie na celkovou podlahovou plochu ( kwh/m 2.rok) h) další údaje 1. Doplňující údaje k hodnocené budově Navržený rodinný dům je z hlediska spotřeby měrné tepelné energie na vytápění podle TNI , svoji hodnotou měrné spotřeby energie 44,7 kwh/m2,rok,splňuje podmínku pro nízkoenergetické domy tř Seznam podkladů použitých k hodnocení budovy Projektová dokumentace Při zpracování byly použity všechny předepsané normy zákonem 406/2006 Sb a vyhláškou č.148/2007 Sb. Doba platnosti průkazu a identifikace zpracovatele Doba platnosti průkazu a identifikace zpracovatele číslo oprávnění 0678, platnost od Průkaz vypracoval Ing. Miloslav Huleš autorizovaný inženýr v oboru techniky prostředí

8

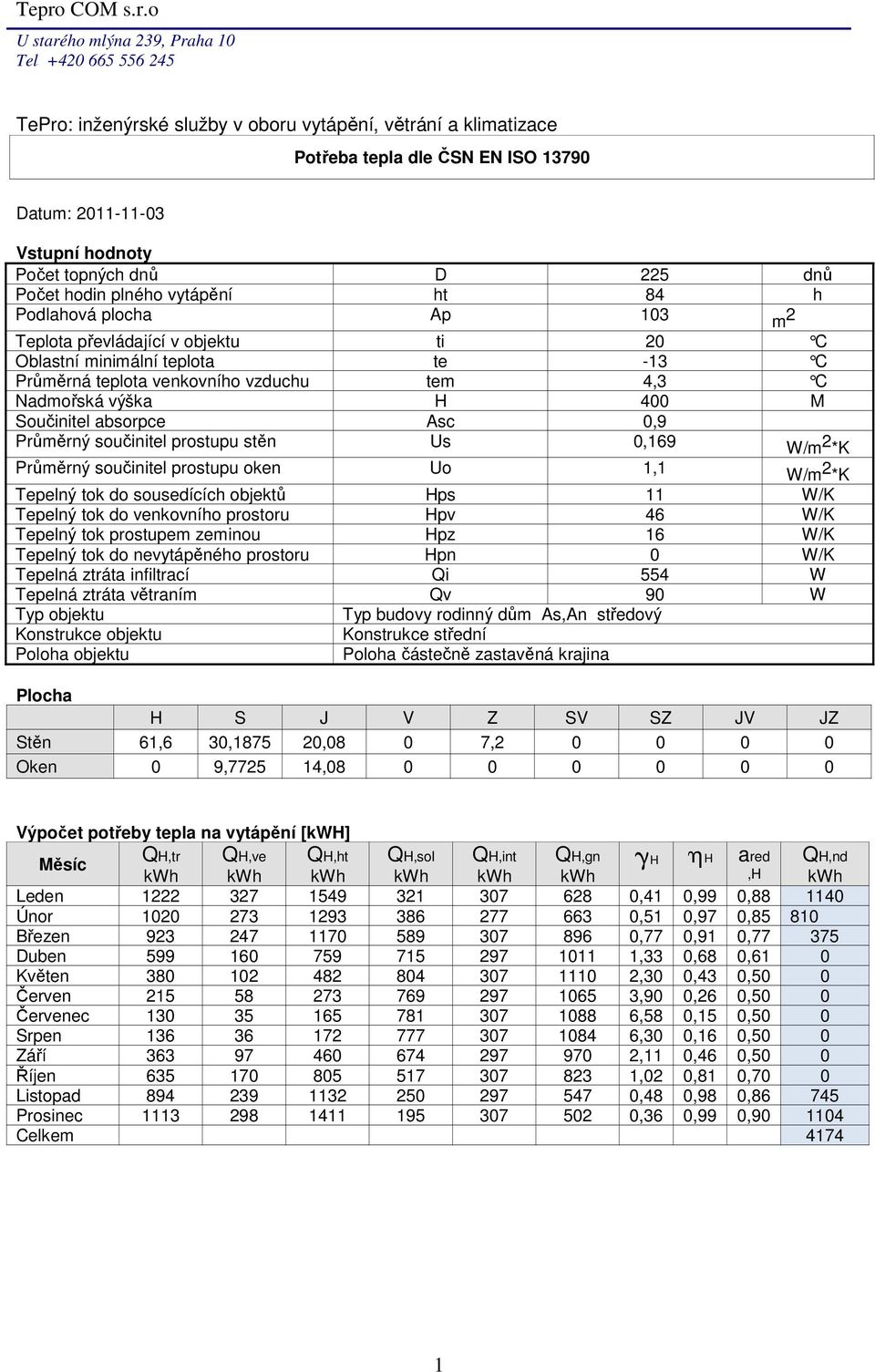

9 Tepro COM s.r.o U starého mlýna 239, Praha 10 Tel TePro: inženýrské služby v oboru vytápění, větrání a klimatizace Potřeba tepla dle ČSN EN ISO Datum: Vstupní hodnoty Počet topných dnů D 225 dnů Počet hodin plného vytápění ht 84 h Podlahová plocha Ap 103 m 2 Teplota převládající v objektu ti 20 C Oblastní minimální teplota te -13 C Průměrná teplota venkovního vzduchu tem 4,3 C Nadmořská výška H 400 M Součinitel absorpce Asc 0,9 Průměrný součinitel prostupu stěn Us 0,169 W/m 2 *K Průměrný součinitel prostupu oken Uo 1,1 W/m 2 *K Tepelný tok do sousedících objektů Hps 11 W/K Tepelný tok do venkovního prostoru Hpv 46 W/K Tepelný tok prostupem zeminou Hpz 16 W/K Tepelný tok do nevytápěného prostoru Hpn 0 W/K Tepelná ztráta infiltrací Qi 554 W Tepelná ztráta větraním Qv 90 W Typ objektu Typ budovy rodinný dům As,An středový Konstrukce objektu Konstrukce střední Poloha objektu Poloha částečně zastavěná krajina Plocha H S J V Z SV SZ JV JZ Stěn 61,6 30, ,08 0 7, Oken 0 9, , Výpočet potřeby tepla na vytápění [kwh] Měsíc QH,tr QH,ve QH,ht QH,sol QH,int QH,gn γh ηh ared QH,nd kwh kwh kwh kwh kwh kwh,h kwh Leden ,41 0,99 0, Únor ,51 0,97 0, Březen ,77 0,91 0, Duben ,33 0,68 0,61 0 Květen ,30 0,43 0,50 0 Červen ,90 0,26 0,50 0 Červenec ,58 0,15 0,50 0 Srpen ,30 0,16 0,50 0 Září ,11 0,46 0,50 0 Říjen ,02 0,81 0,70 0 Listopad ,48 0,98 0, Prosinec ,36 0,99 0, Celkem
