1 Registrační číslo projektu: CZ.1.07/1.5.00/ Elektronická podpora zkvalitnění výuky CZ.1.07 Vzděláním pro konkurenceschopnost Projekt je realizován v rámci Operačního programu Vzdělávání pro konkurence schopnost, který je spolufinancován z Evropského sociálního fondu a ze státního rozpočtu České republiky DUM-III-2-T Elektronická podpora zkvalitnění výuky 1

2 DUM-III2-T Mgr. Pavel Hrubý DUM-III-2-T Elektronická podpora zkvalitnění výuky 2

3 Pojem kodek GSpot ovládání, využití, pojmy DUM-III-2-T Elektronická podpora zkvalitnění výuky 3

4 komprese obrazu DUM-III-2-T Elektronická podpora zkvalitnění výuky 4

5 Nyní se dostáváme ke kompresím obrazu. Známé jsou hlavně komprese skupiny MPEG, které jsou zveřejněné jako ISO standard. Nejstarší a dnes již výjimečně používaný je MPEG-1. Zvládá jej téměř každý stolní přehrávač. Následuje MPEG-2, který je součástí DVD- Video standardu, jeho podpora je tedy pro DVD přehrávač nutností. DUM-III-2-T Elektronická podpora zkvalitnění výuky 5

6 Nyní se dostáváme k modernějším formátů. Asi nejpoužívanější komprese současnosti je MPEG- 4 ASP. Na Blu-ray a HD DVD přehrávačích se nejčastěji používá MPEG-4 AVC, známý také jako H.264. DUM-III-2-T Elektronická podpora zkvalitnění výuky 6

7 Dále se lze setkat se čtyřmi formáty Microsoftu WMV1, WMV2, WMV3 a VC-1. První tři většinou najdeme v ASF kontejneru, poslední zmiňovaný, který vznikl vylepšením WMV3, se vyskytuje téměř výhradně na HD discích v TS kontejneru. Další komprese obrazu se příliš nepoužívají a stolní přehrávače je nepodporují. Situace je tedy oproti změti kontejnerů směšně jednoduchá 4 formáty skupiny MPEG a 4 formáty Microsoftu. DUM-III-2-T Elektronická podpora zkvalitnění výuky 7

8 komprese zvuku DUM-III-2-T Elektronická podpora zkvalitnění výuky 8

9 A nakonec tu máme komprese zvuku. Nejběžnější a všem známá je MP3 (přesněji MPEG-1 layer 3). Dále tu je MPEG-4 AAC se třemi modifikacemi (AAC-LC, AAC-HE a AAC-PS), Dolby Digital alias AC3, DTS, flac, Vorbis (často mylně označovaný jako Ogg) nakonec opět 4 formáty Microsoftu WMA1, WMA2, WMA3 a WMA Pro. Téměř každý stolní přehrávač zvládá MP3 a AC3. Podpora dalších formátů bývá různá. DUM-III-2-T Elektronická podpora zkvalitnění výuky 9

10 Jaké jsou tedy inkriminované funkce ASP profilu? Ty nejběžnější jsou B-frames (česky B-snímky), QPEL a GMC. Pouhá informace o použití B-frames nebo GMC také není dostatečná. B-snímků totiž může být víc za sebou (obvykle 2) a to některé přehrávače nepodporují. GMC existuje ve dvou verzích: 2-bodové, jak jej implementuje DivX a 3-bodové, jak jej implementují ostatní kodeky. Zásadní problém je v tom, že pokud byly při kompresi použité některé z funkcí, které přehrávač nepodporuje, nelze video nijak snadno upravit, aby hrálo. Jediné co pomůže, je kompletní rekomprese. DUM-III-2-T Elektronická podpora zkvalitnění výuky 10

11 program pro analýzu videosouborů DUM-III-2-T Elektronická podpora zkvalitnění výuky 11

12 Pokud začnu vpravo nahoře, svítí zde zeleně MPG4, což znamená, že naše video je MPEG-4 ASP. Další důležitá zelená informace je BVOP, značící, že ve videu jsou použité B-frames. První zakroužkovaná hodnota (2 max) potom značí jejich maximální počet v řadě. Dále vidíme svítit údaje GMC a QPEL, což jsou další z funkcí ASP profilu, které ne každý přehrávač podporuje. PVOP je naprosto nezajímavý údaj, jedná se o předvídané snímky (P-frames), které najdeme v každém MPEG videu. Zajímavější jsou svítící NVOP a pod ním PB a DF. NVOP značí nulové (neexistující, vypuštěné) snímky. Spodní hodnoty potom udávají příčinu jejich vzniku. PB značí, že důvod je packed bitstream, DF znamená duplicated frame (duplikovaný snímek). Zatímco nulové snímky, jejichž příčinou je packed bitstream lze lehce odstranit, skutečně vynechané snímky do videa nijak doplnit nelze. NVOP naštěstí příliš přehrávačům problémy nedělá. Ze zakroužkovaných hodnot zbývá ještě snímková frekvence a rozměr videa. DUM-III-2-T Elektronická podpora zkvalitnění výuky 12

13 Vlevo jsou potom informace o kontejneru. Vidíme, že v tomto případě se jedná o AVI 2.0 s packed bitstream, dále se dočteme, že video se zvukem se v souboru střídá po jednom snímku (interleave). Vlevo dole je potom další důležitý zeleně svítící údaj VBR. Značí proměnný datový tok u zvuku. Jak jsem již předeslal, může toto dělat některým přehrávačům problémy. Nalevo od tohoto políčka je informace o kompresi zvuku. Vidíme, že se jedná o MP3. Pokud se ještě vrátíme zpět k videu, vpravo nahoře je informace o kodeku, kterým bylo video zkomprimované. Použitý kodek a jeho verze údaj pouze informativní a jestli půjde video přehrávat nebo ne s ním vůbec nesouvisí. DUM-III-2-T Elektronická podpora zkvalitnění výuky 13

14 Každé video je definované třemi základními parametry kontejner, obraz a zvuk. Uvedení formátu pouze jednoho z nich nestačí. Pokud budete mluvit o nějakém videu, uvádějte kompletní popis, např. AVI - MPEG-4 ASP / MP3. MPEG-4 definuje dvě zcela odlišné komprese obrazu (ASP a AVC), kompresi zvuku (AAC), formát kontejneru (MP4) a také formát titulků (TTXT). Říct tedy o nějakém videu, že je ve formátu MPEG-4, je zcela nedostatečné. To samé platí také obráceně. Informace, že přehrávač podporuje MPEG-4, má téměř nulovou vypovídací hodnotu. Různé certifikace a loga DivX nebo Nero Digital většinou o schopnostech přehrávače příliš nepoví. Je to pouze marketingová hra. Skutečné schopnosti přístroje většinou prozradí až odborná recenze. Mnoho videí, které nehrají, lze rychle a bez ztráty kvality opravit. DUM-III-2-T Elektronická podpora zkvalitnění výuky 14

15 Využití programu GSpot ke zjištění parametrů multimediálních souboru podle zadání. Gspot v komprimované formě si stáhněte a dekomprimujte. DUM-III-2-T Elektronická podpora zkvalitnění výuky 15

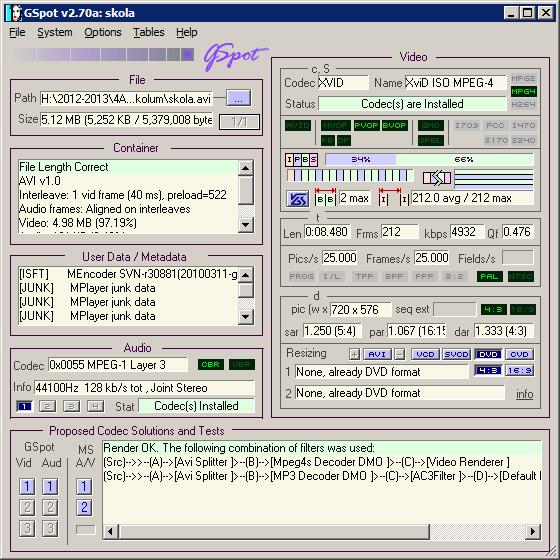

16 Kontejner AVI v 1.0 Videokodek XviD ISO MPEG-4 Audiokodek MPEG-1 layer 3 MP3 Přehrajeme v MEDIA PLAYER CLASIC DUM-III-2-T Elektronická podpora zkvalitnění výuky 16

17 čísl o soubor kontejner kodek videa kodek zvuku přehrávač (program) 0 skola.avi AVI 1.0 XviD MPEG-4 MP-3 Windows Media Player 1 skola1.avi 2 skola2.avi 3 skola3.avi 4 skola.mkv 5 lana1.mod 6 lana2.avi 7 labute.mov 8 miss2012.flv 9 test2.ogv 10 test3.mp4 DUM-III-2-T Elektronická podpora zkvalitnění výuky 17
