Představení notebooku Uživatelská příručka

Transkript

1 Představení notebooku Uživatelská příručka

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Bluetooth je ochranná známka příslušného vlastníka a užívána společností Hewlett- Packard v souladu s licencí. Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft Corporation v USA. Logo SD je obchodní známka příslušného vlastníka. Důležité informace o produktu Tato uživatelská příručka popisuje funkce, kterými je vybavena většina modelů. Může se stát, že některé funkce nebudou ve vašem počítači k dispozici. Informace uvedené v této příručce se mohou změnit bez předchozího upozornění. Jediné záruky na produkty a služby společnosti HP jsou výslovně uvedeny v prohlášení o záruce, které je každému z těchto produktů a služeb přiloženo. Žádná ze zde uvedených informací nezakládá další záruky. Společnost HP není zodpovědná za technické nebo redakční chyby ani za opomenutí vyskytující se v tomto dokumentu. Druhé vydání: Září 2009 První vydání: Duben 2009 Číslo dílu dokumentace:

3 Upozornění o bezpečnosti VAROVÁNÍ! Abyste snížili riziko úrazů způsobených teplem nebo přehřátí počítače, nepokládejte si počítač na klín a neblokujte větrací otvory. Používejte počítač výhradně na rovném tvrdém povrchu. Dejte pozor, aby proudění vzduchu nebránil jiný pevný povrch, jako například tiskárna, ani měkký povrch, například polštáře, silné pokrývky či šaty. Do kontaktu s kůží nebo měkkým povrchem, jako jsou polštáře, silné pokrývky nebo šaty, nesmí přijít za provozu ani adaptér střídavého proudu. Počítač a adaptér střídavého proudu splňují limity pro teplotu uživateli přístupných povrchů, které jsou definovány v mezinárodním standardu pro bezpečnost zařízení informačních technologií (IEC 60950). iii

4 iv Upozornění o bezpečnosti

5 Obsah 1 Identifikace hardwaru 2 Komponenty Displej... 2 Horní komponenty... 3 Ukazovací zařízení... 3 Kontrolky... 3 Tlačítka, spínače a reproduktory... 5 Klávesy... 6 Komponenty na přední straně... 8 Komponenty na pravé straně Komponenty na levé straně Komponenty na spodní straně Antény pro bezdrátovou komunikaci Další hardwarové součásti Štítky Rejstřík v

6 vi

7 1 Identifikace hardwaru Zobrazení seznamu hardwaru nainstalovaného v počítači: Vyberte Start > Ovládací panely > Systém a zabezpečení > Správce zařízení. Pomocí nástroje Správce zařízení lze také přidávat hardware nebo upravovat konfiguraci zařízení. POZNÁMKA: Pro zvýšení zabezpečení počítače je systém Windows vybaven funkcí Řízení uživatelských účtů. Při instalaci aplikací, spouštění nástrojů nebo změně nastavení Windows se může zobrazit dialog požadující vaše oprávnění nebo heslo. Více informací najdete v Nápovědě a podpoře. 1

8 2 Komponenty Displej POZNÁMKA: Váš počítač se může od obrázku v této kapitole mírně lišit. (1) Vestavěný vypínač displeje Vypne displej, pokud displej zavřete a počítač je zapnutý. (2) Vestavěný mikrofon Zaznamenává zvuk. (3) Kontrolka webové kamery (jen vybrané modely) Svítí: Webová kamera se používá. (4) Webová kamera (jen vybrané modely) Zaznamenává audio a video a snímá statické fotografie. 2 Kapitola 2 Komponenty

9 Horní komponenty Ukazovací zařízení (1) TouchPad* Slouží k přesunutí ukazatele, výběru nebo aktivaci položek na obrazovce. (2) Levé tlačítko zařízení TouchPad* Používá se stejně jako levé tlačítko externí myši. (3) Oblast posunování zařízení TouchPad Posouvá nahoru a dolů. (4) Pravé tlačítko zařízení TouchPad* Používá se stejně jako pravé tlačítko externí myši. *V této tabulce je popsáno nastavení od výrobce. Pro zobrazení nebo změnu předvoleb polohovacího zařízení vyberte Start > Zařízení a tiskárny. Poté klepněte pravým tlačítkem myši na zařízení, které reprezentuje váš počítač a vyberte Nastavení myši. Kontrolky POZNÁMKA: Váš počítač se může od obrázku v této kapitole mírně lišit. Horní komponenty 3

10 (1) Kontrolka funkce caps lock Svítí: Funkce caps lock je zapnutá. (2) Kontrolka Info Center/QuickLook (Informační středisko/quicklook) Svítí: Počítač je zapnutý. Bliká (5x): (3) Kontrolka napájení Svítí: Počítač je zapnutý. Pokud je počítač zapnutý, stisknutím tlačítka spustíte Informační středisko. Pokud je počítač vypnutý nebo v režimu Hibernace, stisknutím tlačítka spustíte QuickLook. Nesvítí: Počítač je vypnutý nebo v režimu Spánku nebo Hibernace. Bliká: Počítač je v režimu Spánku. Nesvítí: Počítač je vypnutý nebo v režimu Hibernace. 4 Kapitola 2 Komponenty

11 Tlačítka, spínače a reproduktory POZNÁMKA: Váš počítač se může od obrázku v této kapitole mírně lišit. (1) Reproduktory (2) Reprodukují zvuk. (2) Vestavěný vypínač displeje Vypne displej, pokud displej zavřete a počítač je zapnutý. (3) Tlačítko Info Center/QuickLook (Informační středisko/quicklook) Spustí Informační středisko nebo QuickLook. (4) Tlačítko napájení Pokud je počítač vypnutý, stisknutím tlačítka jej zapněte. Pokud je počítač zapnutý, stisknutím tlačítka počítač vypněte. Pokud je počítač v režimu Spánku, krátkým stisknutím tlačítka tento režim ukončíte. Pokud je počítač v režimu Hibernace, krátce stiskněte tlačítko; režim Hibernace se ukončí. Pokud počítač přestane reagovat a funkce vypnutí systému Windows nefungují, vypněte počítač přidržením tlačítka napájení po dobu alespoň 5 sekund. Pokud chcete o nastavení napájení a jeho změně získat více informací, vyberte položku Start > Ovládací panely > Systém a zabezpečení > Možnosti napájení. Horní komponenty 5

12 Klávesy POZNÁMKA: Použijte obrázek, který nejpřesněji odpovídá vašemu počítači. (1) Klávesa esc Při stisknutí v kombinaci s klávesou fn zobrazí informace o systému. (2) Klávesa fn Stisknutím v kombinaci s funkční klávesou nebo klávesou esc lze vykonat často používané systémové funkce. (3) Logo Windows, klávesa Zobrazí nabídku Start systému Windows. (4) Klávesa aplikací systému Windows Zobrazí místní nabídku položky, na které je umístěn ukazatel. (5) Klávesy vestavěné číselné klávesnice Lze ji používat stejně jako klávesy externí číselné klávesnice při stisknutí kombinace s klávesami fn a num lk. (6) Funkční klávesy Stisknutím v kombinaci s klávesou fn lze aktivovat často používané systémové funkce. 6 Kapitola 2 Komponenty

13 (1) Klávesa esc Při stisknutí v kombinaci s klávesou fn zobrazí informace o systému. (2) Klávesa fn Stisknutím v kombinaci s funkční klávesou nebo klávesou esc lze vykonat často používané systémové funkce. (3) Logo Windows, klávesa Zobrazí nabídku Start systému Windows. (4) Klávesa aplikací systému Windows Zobrazí místní nabídku položky, na které je umístěn ukazatel. (5) Klávesy integrované číselné klávesnice Lze ji používat stejně jako klávesy externí číselné klávesnice. (6) Funkční klávesy Stisknutím v kombinaci s klávesou fn lze aktivovat často používané systémové funkce. Horní komponenty 7

14 Komponenty na přední straně (1) Kontrolka jednotky Bliká tyrkysově: Jednotka pevného disku nebo optická jednotka pracuje. Oranžová: Systém HP 3D DriveGuard dočasně zaparkoval pevný disk. (2) Spínač bezdrátového připojení Zapíná a vypíná funkci bezdrátového připojení, vlastní bezdrátové připojení však nevytváří. POZNÁMKA: Pro vytvoření bezdrátového připojení musíte připojení nastavit nebo se připojit. (3) Kontrolka bezdrátového připojení Modrá: Je zapnuto integrované bezdrátové zařízení, například zařízení pro bezdrátovou síť WLAN nebo zařízení Bluetooth. Oranžová: Všechna bezdrátová zařízení jsou vypnuta. (4) Čtečka karet médií Podporuje následující formáty doplňkových digitálních karet: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) MultiMediaCard 4.2 (MMC Plus, včetně MMC Plus HC) Secure Digital (SD) Memory Card Secure Digital High Capacity (SDHC) Memory Card Secure Digital High Speed (SDHS) Memory Card xd-picture Card (XD) xd-picture Card (XD) Typ H xd-picture Card (XD) Typ M 8 Kapitola 2 Komponenty

15 (5) Zásuvka zvukového výstupu (pro sluchátka) Slouží k připojení doplňkových aktivních stereofonních reproduktorů, sluchátek, špuntů, náhlavní soupravy nebo televizního zvukového signálu. POZNÁMKA: Pokud ke sluchátkové zásuvce připojíte zařízení, reproduktory počítače budou deaktivovány. (6) Zásuvka zvukového vstupu (pro mikrofon) Slouží k připojení mikrofonu sady headset, stereofonního nebo monofonního mikrofonu. Komponenty na přední straně 9

16 Komponenty na pravé straně (1) Porty USB (2) Připojení volitelných zařízení USB. (2) Zásuvka RJ-11 (modem) (pouze u vybraných modelů) Slouží k připojení kabelu modemu. (3) Optická jednotka (pouze u vybraných modelů) Čte optické disky a, na vybraných modelech, také na optické disky zapisuje. (4) Kontrolka optické jednotky (jen vybrané modely) Bliká: Optická jednotka se používá. (5) Kontrolka stavu baterie Oranžová: Jednotka bateriových zdrojů se nabíjí. Tyrkysová: Stav baterie se blíží úplné kapacitě nabití. Blikající oranžová: Baterie, která je jediným zdrojem napájení, je téměř vybitá. Jakmile baterie dosáhne kritického stavu, kontrolka stavu baterie začne rychle blikat. Nesvítí: Pokud je počítač připojen k externímu zdroji napájení, kontrolka bude vypnutá, jestliže jsou všechny baterie v počítači plně nabité. Pokud počítač není připojen k externímu zdroji napájení, kontrolka bude vypnutá, dokud baterie nedosáhne nízké úrovně nabití. (6) Konektor napájení Slouží k připojení adaptéru střídavého proudu. 10 Kapitola 2 Komponenty

17 Komponenty na levé straně (1) Zásuvka pro karty ExpressCard Podporuje volitelné karty ExpressCard. (2) Zásuvka pro bezpečnostní kabel Slouží k připojení doplňkového bezpečnostního kabelu k počítači. POZNÁMKA: Tento bezpečnostní kabel slouží jako odrazující prvek; neoprávněnému použití nebo krádeži však zcela zabránit nedokáže. (3) Zásuvka pro síť (RJ-45) Slouží k připojení síťového kabelu. (4) Ventilátor Umožňuje proudění vzduchu k ochlazení vnitřních komponent. POZNÁMKA: Z důvodu chlazení interních komponent a prevence před přehřátím se ventilátor počítače spouští automaticky. Zapínání a vypínání interního ventilátoru během normálního používání počítače je tedy normální. (5) Port externího monitoru Slouží k připojení externího monitoru VGA nebo projektoru. (6) Port HDMI Připojte doplňkové zařízení HDMI. (7) Porty USB (2) Připojení volitelných zařízení USB. Komponenty na levé straně 11

18 Komponenty na spodní straně (1) Uvolňovací západky baterie (2) Slouží k uvolnění baterie z bateriové pozice. (2) Bateriová pozice Je v ní uložena baterie. 12 Kapitola 2 Komponenty

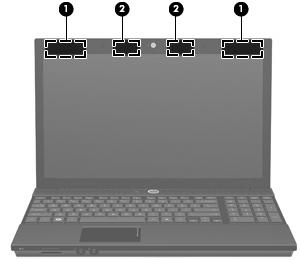

19 Antény pro bezdrátovou komunikaci (1) Antény WWAN (2)* (jen vybrané modely) Odesílají a přijímají signál bezdrátových zařízení v rozlehlé bezdrátové síti WWAN. (2) Antény sítě WLAN (2)* Odesílají a přijímají signál bezdrátových zařízení na místní bezdrátové síti (WLAN). *Antény jsou ukryté v počítači. Pro zajištění optimálního přenosu nezakrývejte oblasti antén. Chcete-li získat informace o směrnicích pro bezdrátová zařízení, viz Poznámky o předpisech, bezpečnosti a prostředí platné pro danou zemi. Tato oznámení se nacházejí v Nápovědě a podpoře. Antény pro bezdrátovou komunikaci 13

20 Další hardwarové součásti (1) Napájecí kabel* Slouží k připojení adaptéru střídavého proudu k napájecí zásuvce. (2) Baterie* Napájí počítač, pokud není připojen k externímu zdroji napájení. (3) Adaptér střídavého proudu Převádí střídavý proud na stejnosměrný. *Jednotky bateriových zdrojů a napájecí kabely se mohou lišit v závislosti na oblasti a zemi použití. 14 Kapitola 2 Komponenty

21 3 Štítky Štítky na počítači poskytují informace, které jsou vhodné pro řešení problémů se systémem nebo k zajištění kompatibility počítače na cestách do zahraničí. Servisní štítek Uvádí důležité informace včetně následujících: Název produktu (1). Toto je jméno produktu, které je uvedeno na přední části vašeho notebooku. Výrobní číslo (s/n) (2). Toto je alfanumerické označení, které je unikátní pro každý produkt. Číslo dílu/číslo produktu (p/n) (3). Toto číslo poskytuje informaci o hardwarových komponentách počítače. Číslo dílu pomáhá servisnímu technikovi zjistit, které komponenty jsou zapotřebí. modelu (4). Tento alfanumerický identifikátor potřebujete pro vyhledání dokumentace, ovladačů a podpory pro váš notebook. Záruční lhůta (5). Toto číslo uvádí záruční lhůtu (v rocích) vašeho zařízení. Tyto informace si připravte, pokud chcete kontaktovat technickou podporu. Servisní štítek je upevněn na spodní straně počítače. Certifikát pravosti produktu Microsoft Obsahuje kód Product Key systému Windows. Tento kód budete pravděpodobně potřebovat při aktualizaci nebo řešení problémů s operačním systémem. Tento certifikát je umístěn na spodní straně počítače. Štítek se směrnicemi Obsahuje informace o směrnicích souvisejících s počítačem. Štítek s informacemi o předpisech se nachází na spodní straně počítače. Štítek s informacemi o souladu modemu Obsahuje informace o modemu a značky schválení vyžadované v některých zemích nebo oblastech, pro které byl modem schválen k použití. Tyto informace budete pravděpodobně potřebovat při cestách do zahraničí. Štítek s informacemi o souladu modemu je upevněn na spodní straně počítače. Štítky certifikace bezdrátové komunikace (pouze u vybraných modelů) Obsahují informace o doplňkových bezdrátových zařízeních a značení schválení některých zemí nebo oblastí, pro které byla zařízení schválena k použití. Může se jednat o doplňkové zařízení pro přístup do bezdrátové místní sítě (WLAN) nebo zařízení Bluetooth. Pokud váš model počítače obsahuje jedno či více 15

22 bezdrátových zařízení, s počítačem je dodáván jeden či více certifikačních štítků. Tyto informace budete pravděpodobně potřebovat při cestách do zahraničí. Informace o certifikaci pro bezdrátový přenos jsou umístěny na spodní straně počítače. Štítek SIM (modul identifikace odběratele) (jen vybrané modely) Poskytuje identifikátor ICCID (identifikátor karty s integrovaným obvodem) karty SIM. Tento štítek je umístěn na spodní straně počítače. Štítek se sériovým číslem modulu HP pro širokopásmové mobilní připojení (jen vybrané modely) Obsahuje sériové číslo modulu HP pro širokopásmové mobilní připojení. 16 Kapitola 3 Štítky

23 Rejstřík A adaptér střídavého proudu, určení 14 antény WLAN, určení 13 antény WWAN, určení 13 B baterie, určení 14 bateriová pozice 12, 15 C cestování s počítačem štítek s informacemi o souladu modemu 15 štítky certifikace bezdrátové komunikace 16 Č číselná klávesnice, určení 6, 7 čtečka karet médií, určení 8 F funkční klávesy, určení 6, 7 I informace o směrnicích štítek se směrnicemi 15 štítek s informacemi o souladu modemu 15 štítky certifikace bezdrátové komunikace 16 J jednotky optické 10 K kabel, napájení 14 klávesa aplikací, Windows 6, 7 klávesa aplikací systému Windows, určení 6, 7 klávesa esc, určení 6, 7 klávesa fn, určení 6, 7 klávesa loga Windows, určení 6, 7 klávesy aplikace systému Windows 6, 7 číselná klávesnice 6, 7 esc 6, 7 fn 6, 7 funkční 6, 7 logo Windows 6, 7 klíč produktu 15 komponenty antény pro bezdrátovou komunikaci 13 další hardware 14 displej 2 dolní strana 12 horní 3 levá strana 11 pravá strana 10 přední strana 8 konektor, napájení 10 konektor napájení, určení 10 kontrolka bezdrátového připojení, určení 8 kontrolka funkce caps lock, určení 4 kontrolka Info Center/QuickLook (Informační středisko/quicklook), určení 4 kontrolka jednotky, určení 8 kontrolka napájení, určení 4 kontrolka optické jednotky,určení 10 kontrolka QuickLook/Info, určení 4 kontrolka stavu baterie, určení 10 kontrolka webové kamery, určení 2 kontrolky baterie 10 bezdrátové připojení 8 caps lock 4 Info 4 jednotka 8 napájení 4 optická jednotka 10 QuickLook 4 webová kamera 2 N napájecí kabel, určení 14 název a číslo produktu, počítač 15 O oblast posunování, TouchPad 3 oblast posunování zařízení TouchPad, určení 3 operační systém klíč produktu 15 štítek s certifikátem pravosti produktu Microsoft 15 optická jednotka, určení 10 P port externího monitoru, určení 11 port pro monitor, externí 11 porty externí monitor 11 HDMI 11 USB 10, 11 porty USB, určení 10, 11 Rejstřík 17

24 pozice baterie 12, 15 R reproduktory, určení 5 RJ-45 (síťová) zásuvka, určení 11 S sériové číslo, počítač 15 servisní štítek 15 spínač bezdrátového připojení, určení 8 Š štítek certifikace bezdrátové komunikace 16 štítek s certifikátem pravosti 15 štítek s certifikátem pravosti produktu Microsoft 15 štítek SIM 16 štítek s informacemi o souladu modemu 15 štítek s informací o sériovém čísle modulu HP pro širokopásmové mobilní připojení 16 štítek WLAN 16 štítek zařízení Bluetooth 16 štítky Bluetooth 16 certifikace bezdrátové komunikace 16 certifikát pravosti produktu Microsoft 15 karta SIM 16 Modul HP pro širokopásmové mobilní připojení 16 servisní štítek 15 směrnice 15 soulad modemu 15 WLAN 16 T tlačítka bezdrátové připojení 8 Informační středisko 5 napájení 5 QuickLook 5 TouchPad 3 tlačítka zařízení TouchPad, určení 3 tlačítko Info Center/QuickLook (Informační středisko/quicklook), určení 5 tlačítko napájení, určení 5 tlačítko QuickLook/Info Center (QuickLook/Informační středisko), určení 5 TouchPad, určení 3 U uvolňovací západky, baterie 12 uvolňovací západky baterie, určení 12 V ventilátor, určení 11 vestavěný mikrofon, určení 2 vestavěný vypínač displeje, určení 2, 5 W webová kamera, určení 2 Z západky, uvolnění baterie 12 zařízení WLAN 16 zásuvka pro bezpečnostní kabel, určení 11 zásuvka pro karty ExpressCard, určení 11 zásuvka pro mikrofon (zvukový vstup) 9 zásuvka pro sluchátka (zvukový výstup) 9 zásuvka RJ-11 (modem), určení 10 zásuvka zvukového vstupu (pro mikrofon), určení 9 zásuvka zvukového výstupu (pro sluchátka), určení 9 zásuvky bezpečnostní kabel 11 ExpressCard 11 RJ-11 (modem) 10 RJ-45 (síť) 11 zvukový vstup (pro mikrofon) 9 zvukový výstup (pro sluchátka) 9 18 Rejstřík
