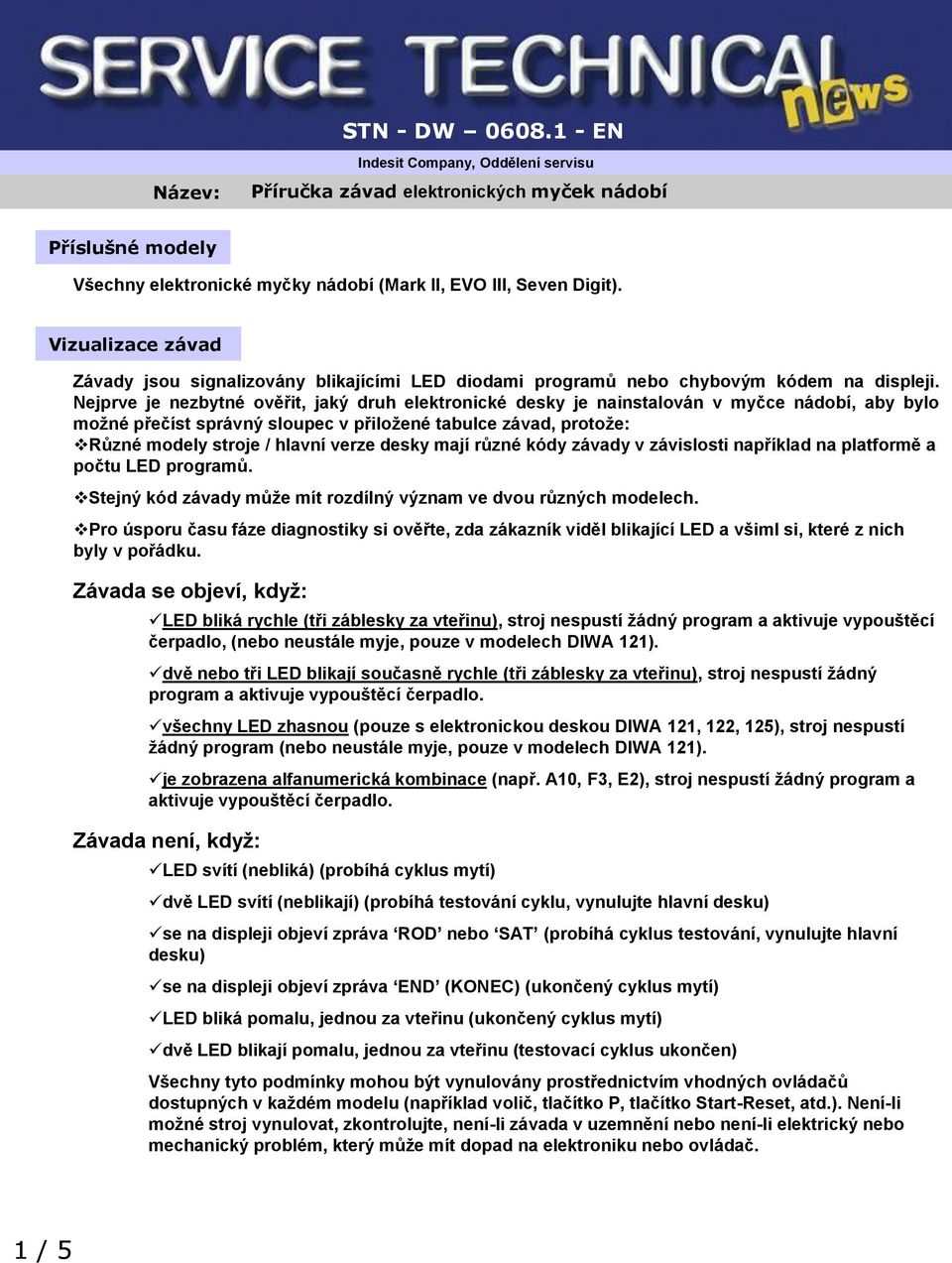

1 STN - DW EN Název: Indesit Company, Oddělení servisu Příslušné modely Všechny elektronické myčky nádobí (Mark II, EVO III, Seven Digit). Vizualizace závad Závady jsou signalizovány blikajícími LED diodami programů nebo chybovým kódem na displeji. Nejprve je nezbytné ověřit, jaký druh elektronické desky je nainstalován v myčce nádobí, aby bylo moţné přečíst správný sloupec v přiloţené tabulce závad, protoţe: Různé modely stroje / hlavní verze desky mají různé kódy závady v závislosti například na platformě a počtu LED programů. Stejný kód závady můţe mít rozdílný význam ve dvou různých modelech. Pro úsporu času fáze diagnostiky si ověřte, zda zákazník viděl blikající LED a všiml si, které z nich byly v pořádku. Závada se objeví, kdyţ: LED bliká rychle (tři záblesky za vteřinu), stroj nespustí ţádný program a aktivuje vypouštěcí čerpadlo, (nebo neustále myje, pouze v modelech DIWA 121). dvě nebo tři LED blikají současně rychle (tři záblesky za vteřinu), stroj nespustí ţádný program a aktivuje vypouštěcí čerpadlo. všechny LED zhasnou (pouze s elektronickou deskou DIWA 121, 122, 125), stroj nespustí ţádný program (nebo neustále myje, pouze v modelech DIWA 121). je zobrazena alfanumerická kombinace (např., F3, E2), stroj nespustí ţádný program a aktivuje vypouštěcí čerpadlo. Závada není, kdyţ: LED svítí (nebliká) (probíhá cyklus mytí) dvě LED svítí (neblikají) (probíhá testování cyklu, vynulujte hlavní desku) se na displeji objeví zpráva ROD nebo SAT (probíhá cyklus testování, vynulujte hlavní desku) se na displeji objeví zpráva END (KONEC) (ukončený cyklus mytí) LED bliká pomalu, jednou za vteřinu (ukončený cyklus mytí) dvě LED blikají pomalu, jednou za vteřinu (testovací cyklus ukončen) Všechny tyto podmínky mohou být vynulovány prostřednictvím vhodných ovládačů dostupných v kaţdém modelu (například volič, tlačítko P, tlačítko Start-Reset, atd.). Není-li moţné stroj vynulovat, zkontrolujte, není-li závada v uzemnění nebo není-li elektrický nebo mechanický problém, který můţe mít dopad na elektroniku nebo ovládač. 1 / 5

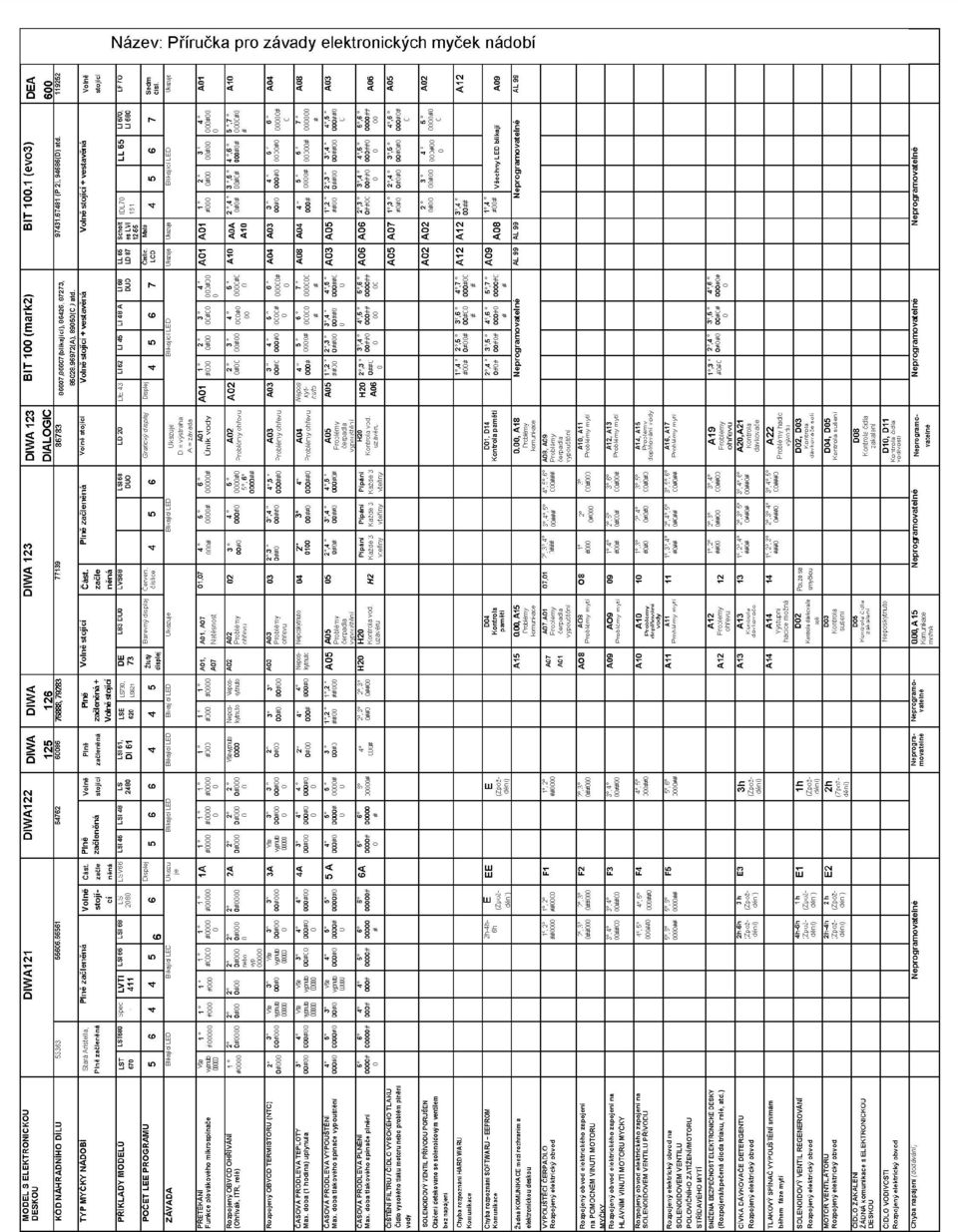

2 Jak identifikovat kód závady signalizovaný strojem v příručce závad Po ověření kódu závady signalizovaném myčkou nádobí: 1. Ověřte model elektronické desky instalované v přístroji (s odkazem na její komerční název nebo její kód náhradního dílu, číslo 1 na dolním obrázku). Pak přečtěte odpovídající sloupec v tabulce. 2. Ověřte typ myčky (volně stojící / zabudovaná). Příklady modelů mohou pomoci nalézt správný sloupec (číslo 2 na dolním obrázku). 3. Ověřte typ rozhraní myčky nádobí: LED nebo displej. Pak zvolte odpovídající sloupec. Je-li rozhraní LED: spočítejte, kolik LED programů přístroj má (číslo 3 na dolním obrázku). 4. Po identifikaci kódu závady si přečtěte popis ve sloupci na straně (číslo 4 na dolním obrázku). MODEL ELEKTRONICKÉ DESKY BIT (evo3) DEA 600 KÓD NÁHRADNÍHO DÍLU 97431, 97481(P2), 94686(D) atd TYP MYČKY NÁDOBÍ PŘÍKLADY MODELŮ POČET LED PROGRAMŮ LL 65, LD 87 Čísel. LCD Volně stojící + Zabudovaná Scholtes IDL 70, LVI L 61 LL 65 LI 670, LI 680 Volně stojící LF 70 Malý Seven Digit ZÁVADA Ukazuje Ukazuje Blikající LED Ukazuje PŘETÉKÁNÍ Funkce základního plovákového mikrospínače 1 #OOO 2 O#OOO 3 OO#OOO OOO#OOO Rozpojený OBVOD OHŘÍVÁNÍ (Ohřívák, ITR, relé) A0A 2, O#O# 3, 5 OO#O#, 6 OOO#O# 5, 7 OOOO#O# Rozpojený OBVOD TERMISTORU (NTC) A04 A03 3 OO#O OOO#O 5 OOOO#O 6 OOOOO#O A04 ČASOVÁ PRODLEVA TEPLOTY Max. doba (1 hodina) uplynula A08 A04 OOO# 5 OOOO# 6 OOOOO# 7 OOOOO# A08 4. ČASOVÁ PRODLEVA VYPOUŠTĚNÍ Max. doba tlakového spínače vypouštění A03 1, 2 ##OO 2, 3 O##OO 3, OO##OO, 5 OOO##OO A03 ČASOVÁ PRODLEVA PLNĚNÍ Max. doba tlakového spínače plnění 2, 3 O##O 3, OO##O, 5 OOO##O 5, 6 OOOO##O ČIŠTĚNÍ FILTRU / ČIDLO VYSOKÉHO TLAKU Čidlo vys. tlaku motoru nebo problém plnění vodou A07 1, 3 #O#O 2, O#O#O 3, 5 OO#O#O, 6 OOO#O#O Myčka s hlavní deskou BIT 100 nebo BIT a se čtyřmi LED programů: čtvrtá LED bliká rychle při závadě Časová prodleva teploty. Myčka s hlavní deskou BIT nebo DEA 600 a s displejem: na něm se objeví zpráva A08 Závada časové prodlevy teploty. 2 / 5

3

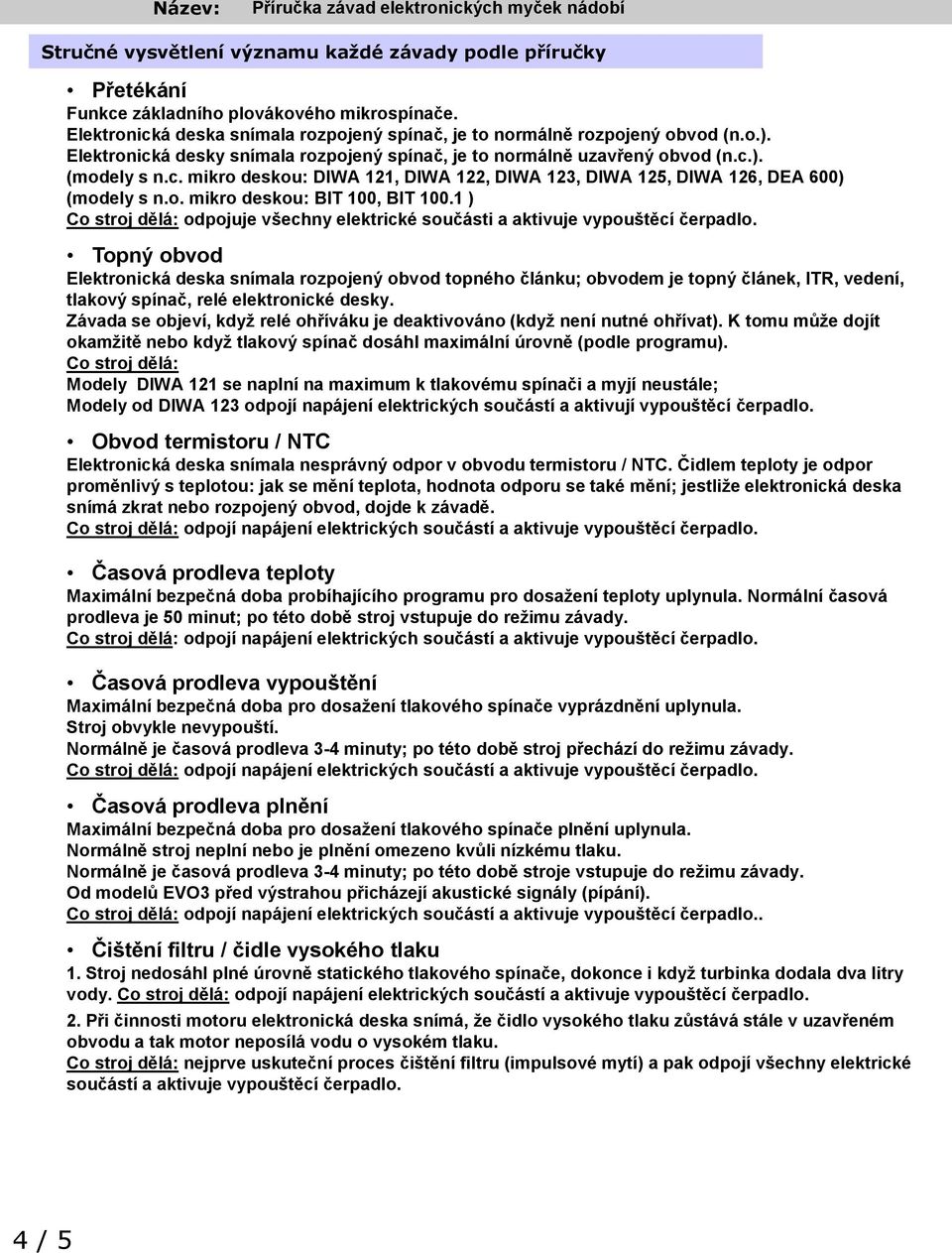

4 Stručné vysvětlení významu každé závady podle příručky Přetékání Funkce základního plovákového mikrospínače. Elektronická deska snímala rozpojený spínač, je to normálně rozpojený obvod (n.o.). Elektronická desky snímala rozpojený spínač, je to normálně uzavřený obvod (n.c.). (modely s n.c. mikro deskou: DIWA 121, DIWA 122, DIWA 123, DIWA 125, DIWA 126, DEA 600) (modely s n.o. mikro deskou: BIT 100, BIT ) Co stroj dělá: odpojuje všechny elektrické součásti a aktivuje vypouštěcí čerpadlo. Topný obvod Elektronická deska snímala rozpojený obvod topného článku; obvodem je topný článek, ITR, vedení, tlakový spínač, relé elektronické desky. Závada se objeví, kdyţ relé ohříváku je deaktivováno (kdyţ není nutné ohřívat). K tomu můţe dojít okamţitě nebo kdyţ tlakový spínač dosáhl maximální úrovně (podle programu). Co stroj dělá: Modely DIWA 121 se naplní na maximum k tlakovému spínači a myjí neustále; Modely od DIWA 123 odpojí napájení elektrických součástí a aktivují vypouštěcí čerpadlo. Obvod termistoru / NTC Elektronická deska snímala nesprávný odpor v obvodu termistoru / NTC. Čidlem teploty je odpor proměnlivý s teplotou: jak se mění teplota, hodnota odporu se také mění; jestliţe elektronická deska snímá zkrat nebo rozpojený obvod, dojde k závadě. Časová prodleva teploty Maximální bezpečná doba probíhajícího programu pro dosaţení teploty uplynula. Normální časová prodleva je 50 minut; po této době stroj vstupuje do reţimu závady. Časová prodleva vypouštění Maximální bezpečná doba pro dosaţení tlakového spínače vyprázdnění uplynula. Stroj obvykle nevypouští. Normálně je časová prodleva 3-4 minuty; po této době stroj přechází do reţimu závady. Časová prodleva plnění Maximální bezpečná doba pro dosaţení tlakového spínače plnění uplynula. Normálně stroj neplní nebo je plnění omezeno kvůli nízkému tlaku. Normálně je časová prodleva 3-4 minuty; po této době stroje vstupuje do reţimu závady. Od modelů EVO3 před výstrahou přicházejí akustické signály (pípání).. Čištění filtru / čidle vysokého tlaku 1. Stroj nedosáhl plné úrovně statického tlakového spínače, dokonce i kdyţ turbinka dodala dva litry vody. 2. Při činnosti motoru elektronická deska snímá, ţe čidlo vysokého tlaku zůstává stále v uzavřeném obvodu a tak motor neposílá vodu o vysokém tlaku. Co stroj dělá: nejprve uskuteční proces čištění filtru (impulsové mytí) a pak odpojí všechny elektrické součástí a aktivuje vypouštěcí čerpadlo. 4 / 5

5 Rozbitý vstupní solenoidový ventil Elektronická deska snímala otáčení turbínky, kdyţ se nepředpokládalo, ţe vstupní solenoidový ventil má být aktivován. Co stroj dělá: odpojuje napájení elektrických součástí a aktivuje vypouštěcí čerpadlo. Chyba rozpoznání hardwaru/softwaru Elektronická deska nerozeznala model, na kterém je instalována. Obvykle se to týká nekompatibility mezi deskou a strojem nebo strojem a vedením. Ţádná komunikace mezi displejem a elektronickou deskou Chybí zapojení mezi elektronickou deskou a rozhraním displeje. Není vypouštěcí čerpadlo, elektrický obvod Elektronická deska snímala hodnotu přerušeného odporu vypouštěcího čerpadla (např. odpojený, vadný). Rozpojený obvod pomocného vinutí motoru mytí Elektronická deska snímala hodnotu přerušeného odporu obvodu pomocného vinutí motoru mytí (např. odpojený, vadný). Rozpojený obvod hlavního vinutí motoru mytí Elektronická deska snímala hodnotu přerušeného odporu obvodu hlavního vinutí motoru mytí (např. odpojený, vadný). Vstupní solenoidový ventil Elektronická deska snímala hodnotu přerušeného odporu vstupního solenoidového ventilu (např. Solenoidový ventil polovičního / střídavého zatíţení motoru mytí Elektronická deska snímala hodnotu přerušeného odporu solenoidového ventilu obvodu polovičního / střídavého zatíţení motoru mytí (např. opojený, vadný). Rozpojené relé elektronické desky Relé ohříváku elektronické desky je vadné (nespíná). Cívka dávkovače mycího prostředku Elektronická deska snímala hodnotu přerušeného odporu cívky dávkovače mycího prostředku (např. Tlakový spínač vyprazdňování snímal během fáze mytí Elektronická deska snímala tlakový spínač v pozici vyprazdňování během fáze mytí, kdy není moţné doplňovat vodu. Solenoidový ventil regenerace Elektronická deska snímala hodnotu přerušeného odporu obvodu solenoidového ventilu regenerace (např. Motor ventilátoru Elektronická deska snímala hodnotu přerušeného odporu obvodu motoru ventilátoru (např. Čidlo zakalení Elektronická deska snímala nedostatek komunikace k čidlu zakalení. Čidlo vodivosti Elektronická deska snímala hodnotu přerušeného odporu obvodu čidla vodivosti (např. rozpojený, vadný). 5 / 5
