1 Bezpečnostní program bezpečnostního programu.

2 Obsah: Prezentace EDĚ - vybrané objekty s popisem - blokový transformátor - transformátor vlastní spotřeby - turbogenerátor TG 200 MW - regulační stanice plynu - přečerpávací stanice I.pásmo - přečerpávací stanice II.pásmo - centrální odolejovací stanice - nádrž řízeného vypouštění - chemická úpravna vody I (CHÚV I) - chemická úpravna vody II (CHÚV II) - čerpací stanice Koukolná - požární nádrž 2

3 BLOKOVÝ TRANSFORMÁTOR Prostřednictvím vývodového blokového transformátoru je elektrická energie vyrobená v generátoru transformována z hladiny napětí 15,75 kv na 121 kv. Regulace výstupního napětí je prováděna dálkově operátorem dle požadavku dispečinku na napětí na příslušné lince. Chlazení je zajištěno samostatným olejovým systémem s nucenou cirkulací oleje přes chladiče s ofukováním ventilátory. Blokové transformátory jsou čtyři, vždy jeden pro jeden výrobní blok. TRANSFORMÁTOR VLASTNÍ SPOTŘEBY Vývod el.energie z generátoru výrobního bloku je zapouzdřenými vodiči zapojen rovněž do transformátoru vlastní spotřeby. Po transformaci z 15,75 na 6,3 kv je el. energie využita pro napájení spotřebičů výrobního bloku. Regulace výstupního napětí je prováděna dálkově elektromanipulantem. Chlazení je zajištěno samostatným olejovým systémem s nucenou cirkulací oleje přes chladiče s ofukováním ventilátory 3

4 TURBOGENERÁTOR TG 200 MW Parní turbína TG 200 MW je třítělesová (vysokotlaký, středotlaký a nízkotlaký díl) rovnotlaká, s osmi neregulovanými odběry pro ohřívání kondenzátu a napájecí vody, pro pohon TN a pro výrobu tepla v blokové výměníkové stanici. K přeměně kinetické energie otáčejících se lopatek dochází v generátoru, který je pevně spojen s rotorem TG. Regulace výkonu TG 200 MW se provádí elektrohydraulickou regulací hydraulických ventilů na vstupech páry do VT a ST dílu. otáčky: el.výkon: množství VT páry: parametry VT páry: parametry ST páry: ot/min MW 545 t/h (při 180 MW) 16,2 MPa/535 C 3,18Mpa / 535 C (při 180 MW) REGULAČNÍ STANICE PLYNU Od roku 1998 dochází k postupné záměně zapalovacích a stabilizačních mazutových hořáků za hořáky spalující zemní plyn. Regulační stanice plynu je zásobovacím zdrojem zemního plynu pro tuto plynofikaci kotelny EDĚ. RS tvoří komplex technologického zařízení umožňující automatickou regulaci tlaku plynu z vysokého na střední tlak, při zajištění požadovaného množství. Jsou instalovány dvě regulační řady, hlavní a záložní. Vstupní tlak: Výstupní tlak: 2,5 Mpa 300 kpa Výkon RS: Nm 3 /h 4

5 PŘEČERPACÍ STANICE - I. PÁSMO Pro odvedení dešťových a vyčištěných odpadních vod z technologických zařízení slouží přečerpací stanice. Čerpadly této I. přečerpací stanice je odváděna dešťová voda a vyčištěná odpadní voda do řeky Olše. Součástí Přečerpací stanice - I. pásma je i čistírna odpadních vod, která slouží k čištění splaškové vody. Q vyčištěné vody ročně: m 3 Výkon 1 čerpací jednotky: Počet sedimentačních nádrží: l/s 2 ks PŘEČERPACÍ STANICE - II. PÁSMO Z II. pásma soustavy kanalizace uvnitř elektrárny je dešťová voda a vyčištěná voda z technologických celků odvedena do Přečerpací stanice - II. pásma, odkud je soustavou čerpadel čerpána do říčky Mlýnky. Výkon 1 čerpací jednotky:1 000 l/s Maximální výkon stanice: l/s 5

6 CENTRÁLNÍ ODOLEJOVACÍ STANICE V čistící stanici zaolejovaných vod dochází k čištění těch vod, u kterých dojde k znečištění ropnými produkty. Tyto vody jsou do čistící stanice svedeny samostatnými trasami od jednotlivých technologických celků. Zaolejované vody jsou zde vyčištěny ve dvou stupních - v universálním odlučovači oleje a v koalescenčním odlučovači. Na výstupu ze stanice se provádí automatická nepřetržitá kontrola kvality vody. Vyčištěná voda je odvedena do Čerpací stanice II pásma, odkud je čerpána do řeky Olše. Kapacita čistící stanice: 0-20 l/s množství zaolejovaných vod: 1,8 kg/s NÁDRŽ ŘÍZENÉHO VYPOUŠTĚNÍ Zneutralizovaná voda se z Chemické úpravny vody I odčerpává do nádrže řízeného vypouštění. V této nádrži se mísí odpadní vody z několika regenerací demi-linek CHÚV I, což při sledování kvality akumulované vody umožňuje snížit spotřebu chemikálií v neutralizační stanici. Odpadní voda z této nádrže se průběžně vypouští do dešťové kanalizace 1. pásma. Obsah nádrže: m 3 6

7 CHEMICKÁ ÚPRAVNA VODY - I V Chemické úpravně vody I (CHÚV I) se vyrábí nejkvalitnější voda (demineralizovaná voda), používaná v elektrárně pro potřebu napájení kotlů výrobních bloků a pro doplňování případných ztrát. Demineralizovaná voda se vyrábí ze surové vody, přivedené z řeky Olše čerpací stanicí Koukolná. Po alkalickém čiření a filtraci je voda dále upravována na třech samostatných demilinkách. Čerpadly je potom čerpána přes neblokový směsný filtr do výrobních bloků. Výroba demi-vody: 150 t/h CHEMICKÁ ÚPRAVNA VODY - II V Chemické úpravně vody II (CHÚV II) se vyrábí dekarbonizovaná voda pro potřebu chladících okruhů, zejména pro chlazení kondenzátorů turbogenerátorů a turbonapáječek výrobních bloků. Surová voda je do CHÚV II přiváděna z řeky Olše čerpací stanicí Koukolná. Upravovaná voda postupně prochází přes čiřící reaktory a horizontální tlakové pískové filtry do dvou vzájemně propojených betonových jímek, odkud je čerpána do jednotlivých chladících okruhů, respektive odtud samovolně přepadává do sací jímky chladících čerpadel. Roční výroba: t Množství přídavné vody: max.2000 m 3 /h Počet reaktorů: Výkon 1 reaktoru: 4 ks max.500 t/h 7

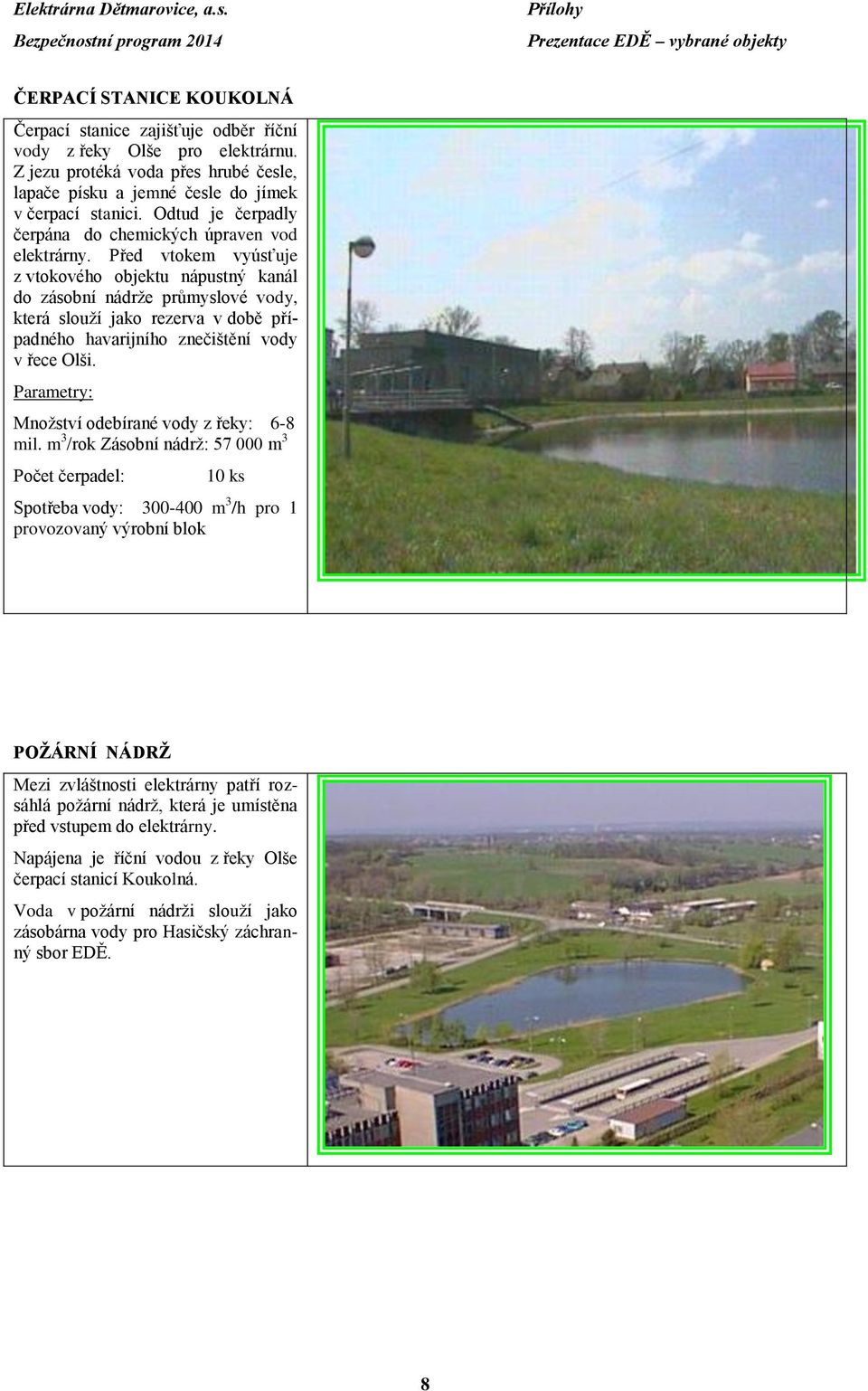

8 ČERPACÍ STANICE KOUKOLNÁ Čerpací stanice zajišťuje odběr říční vody z řeky Olše pro elektrárnu. Z jezu protéká voda přes hrubé česle, lapače písku a jemné česle do jímek v čerpací stanici. Odtud je čerpadly čerpána do chemických úpraven vod elektrárny. Před vtokem vyúsťuje z vtokového objektu nápustný kanál do zásobní nádrže průmyslové vody, která slouží jako rezerva v době případného havarijního znečištění vody v řece Olši. Množství odebírané vody z řeky: 6-8 mil. m 3 /rok Zásobní nádrž: m 3 Počet čerpadel: 10 ks Spotřeba vody: m 3 /h pro 1 provozovaný výrobní blok POŽÁRNÍ NÁDRŽ Mezi zvláštnosti elektrárny patří rozsáhlá požární nádrž, která je umístěna před vstupem do elektrárny. Napájena je říční vodou z řeky Olše čerpací stanicí Koukolná. Voda v požární nádrži slouží jako zásobárna vody pro Hasičský záchranný sbor EDĚ. 8
