1 Zakázka číslo: MoP Odborný posudek Odborné posouzení stavu ploché střechy, koncepční návrh nápravných opatření Bytový dům U Nemocnice Česká Lípa Zpracováno v období: březen 2014 ATELIER DEK TISKAŘSKÁ 10 PRAHA 10 TEL FAX

2 Obsah 1. VŠEOBECNĚ Předmět odborného posudku Úkol odborného posudku Objednatel odborného posudku Zpracovatel odborného posudku Vypracoval Kontroloval Zpracováno v období NÁLEZ Podklady Úkol Místní šetření Stručný popis objektu a střechy Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše Okraje střechy Komory VZT Střešní výlez Odvodnění střechy Větrání střechy Prostupy střechou POSUDEK Tepelně-technické posouzení stávající skladby střechy Stavebně-technické posouzení zjištěného stavu střechy KONCEPČNÍ NÁVRH OPRAVY STŘECHY Obecně Návrh opravy střechy Postup provádění opravy Tepelnětechnické posouzení navržené skladby střechy SCHÉMATICKÉ ŘEŠENÍ DETAILŮ ZÁVĚREČNÁ DOPORUČENÍ NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ...20 BD U Nemocnice , Česká Lípa Strana 2/20

3 1. VŠEOBECNĚ 1.1. Předmět odborného posudku 1.2. Úkol odborného posudku 1.3. Objednatel odborného posudku 1.4. Zpracovatel odborného posudku 1.5. Vypracoval 1.6. Kontroloval 1.7. Zpracováno v období Plochá dvouplášťová střecha panelového bytového domu v ul. U Nemocnice , Česká Lípa Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření OSBD Česká Lípa Barvířská Česká Lípa kontaktní osoba: Pavel Císař tel.: cisar@osbd.cz, znalecký ústav Tiskařská 10/257 budova TTC TECHKOM CENTRUM , Praha 10 tel.: fax.: IČO: DIČ: CZ bankovní spojení: /0100 KB Praha 9 Zapsáno v obchodním rejstříku, vedeném Městským soudem v Praze oddíl C., vložka Ing. Daniel Mašlár Ing. David Tesař březen 2014 BD U Nemocnice , Česká Lípa Strana 3/20

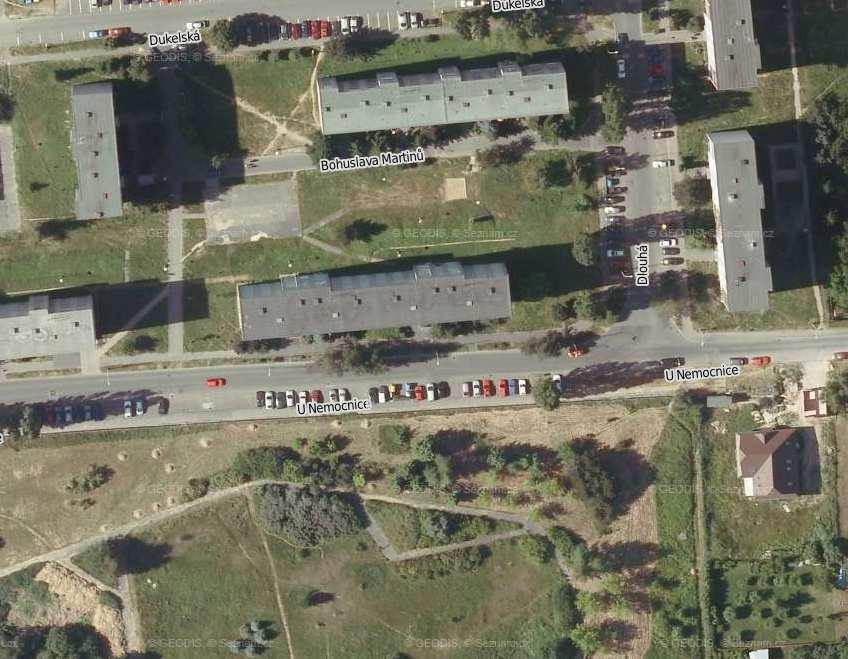

4 2. NÁLEZ 2.1. Podklady [1] Nabídka služeb č. D a objednávka ze dne [2] Průzkum objektu provedený dne [3] Fotodokumentace pořízená při průzkumu [2]. [4] Sondy do skladby střechy provedené při průzkumu [2]. [5] ČSN Navrhování střech Základní ustanovení. [6] ČSN P Hydroizolace staveb Základní ustanovení. [7] ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanovení. [8] ČSN Tepelná ochrana budov. [9] ČSN EN ISO 6946 Stavební prvky a stavební konstrukce. [10] ČSN Navrhování klempířských konstrukcí. [11] ČSN Vnitřní kanalizace. U předpisů a norem platí poslední znění včetně novelizací a změn vydaných k datu zpracování posudku Úkol Úkolem odborného posudku je posoudit stav a způsob provedení střechy panelového bytového domu v ulici U Nemocnice , zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy, případně ve variantách. S foto /1/ Pohled na předmětný objekt foto /2/ Situace s vyznačeným objektem 2.3. Místní šetření Průzkum střechy objektu proběhl dne Během průzkumu byly provedeny sondy do střechy za účelem ověření její skladby, způsobu provedení jednotlivých vrstev a jejich vlhkostního stavu. Dále proběhla prohlídka hydroizolace, orientační zaměření střechy a byla pořízena fotodokumentace. Vybrané fotografie jsou součástí tohoto posudku. Průzkumu se za DEKPROJEKT, s.r.o. zúčastnili: Ing. Peter Monos a Ing. Daniel Mašlár Stručný popis objektu a střechy Jedná se o objekt bytového domu (foto /1/ ) z 80. let minulého století jako jeden z objektů systémové výstavby panelových domů. Objekt se nachází na sídlišti v severovýchodní části města (foto /2/ ). Podélná osa objektu je orientována vzhledem ke světovým stranám východ západ. Hlavní vstup do objektu je situován na jižní straně v úrovni mezipodesty mezi 1.NP a 1.PP. Objekt se skládá ze čtyř sekcí a má osm nadzemních podlaží a částečně pod terén zapuštěný suterén. Půdorysné rozměry objektu jsou cca 66,6 x 11 m. Nosnou konstrukci objektu tvoří soustava příčných nosných stěn a vodorovných stropních panelů. Štíty i průčelí tvoří sendvičové železobetonové nosné stěny. Štítové stěny a podélná stěna na BD U Nemocnice , Česká Lípa Strana 4/20

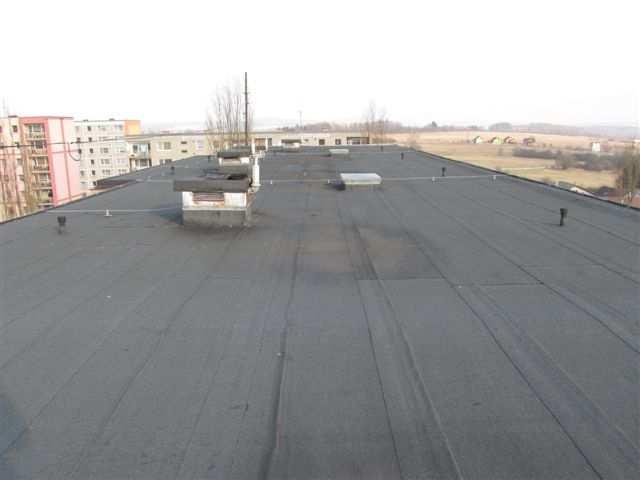

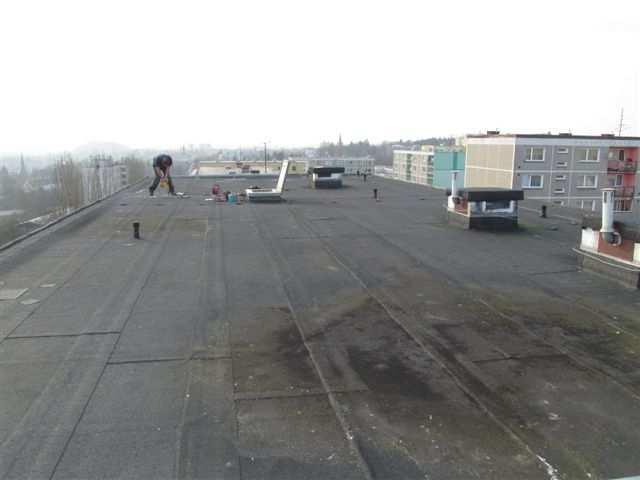

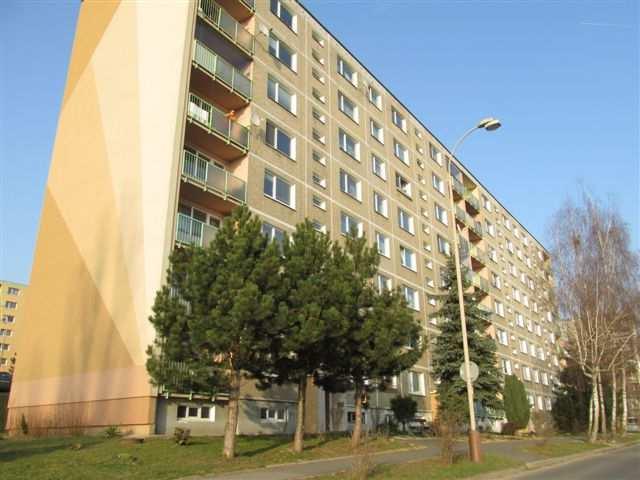

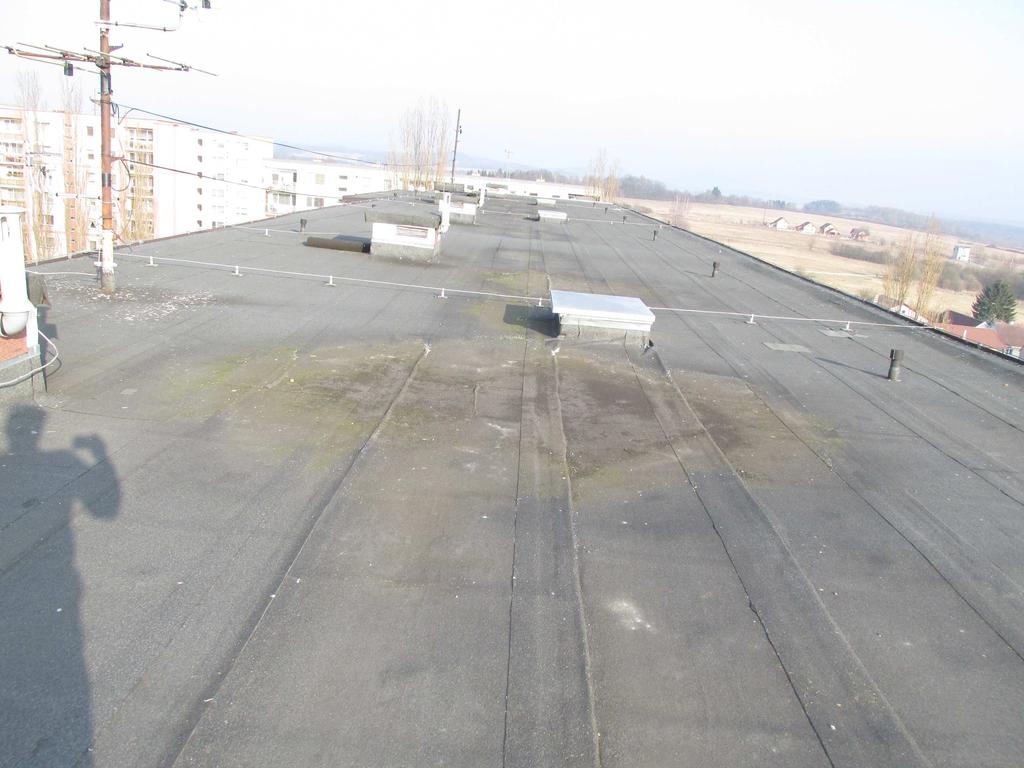

5 severní straně objektu již v minulosti byly zatepleny vnějším kontaktním zateplovacím systémem. foto /3/ Pohled na plochou střechu foto /4/ Pohled na plochou střechu Střecha objektu je koncipovaná jako plochá dvouplášťová s provětrávanou vzduchovou vrstvou (foto /3/, foto /4/ ). Na spodním plášti se nachází vrstva tepelné izolace ze skleněných vláken. Nosnou část horního pláště tvoří železobetonový panel, na kterém je provedena původní povlaková hydroizolační vrstva ze souvrství oxidovaných asfaltových pásů. Panely jsou kladeny v mírném spádu cca 1 směrem do středu střechy ke vtokům. Cca před 10-ti lety bylo provedeno dodatečné zateplení horního pláště deskami z pěnového polystyrenu a byla provedena nová povlaková krytina z dvou asfaltových pásů. Střecha je odvodněna čtyřmi střešními vtoky. Nad rovinu střechy vystupují instalační komory, výlezy na střechu, anténní stožáry a větrací tvarovky (Obr. /1/). Obr. /1/ Schéma půdorysu střechy BD U Nemocnice , Česká Lípa Strana 5/20

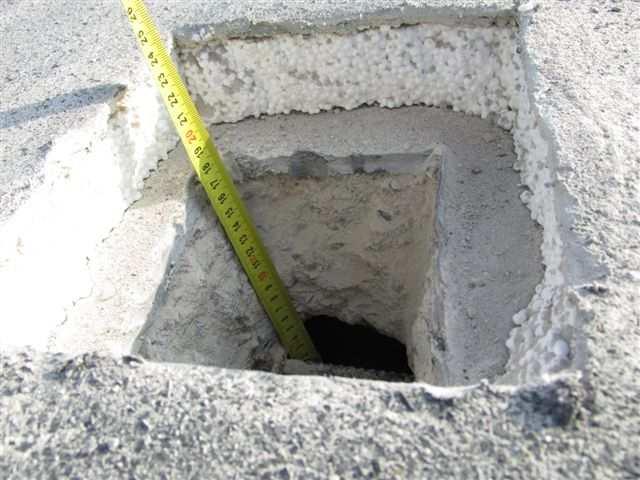

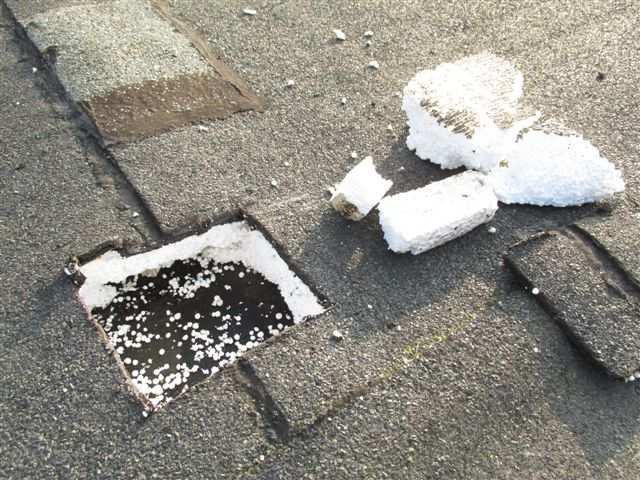

6 2.5. Zjištěný stav střechy Skladba střešního pláště V ploše střechy byly během průzkumu provedeny tři sondy z exteriéru (foto /5/, foto /6/ ). Poloha sond je vyznačena na Obr. /1/. Cílem sond bylo ověření skladby střechy, jejího vlhkostního stavu, způsobu provedení jednotlivých vrstev a jejich stabilizace. Zjištěná skladba je popsaná v tab. /1/. Tab. /1/ - Skladba ploché střechy Vrstva (v pořadí od exteriéru) Stav Tloušťka [mm] souvrství dvou oxidovaných asfaltových pásů s vložkou ze skleněné tkaniny; vrchní pás s hrubozrnným břidličným posypem; spodní pás nakašírovaný na desky EPS kompletizovaný tepelněizolační dílec - pěnový polystyren EPS na horním povrchu s nakašírovaným asfaltovým pásem souvrství původních oxidovaných asfaltových pásů s různými vložkami a povrchovou úpravou, 3 vrstvy betonový panel, ve spodní části vyztužený ocelovou svářenou sítí lokální nerovnosti, boule, trhliny, pásy vzájemně svařené asfaltový pás nesoudržný s EPS vzájemně svařené, soudržné, křehké soudržný, pevný, suchý; na spodním povrchu panelu vlhkostní mapy ~ ~ 12 ~ 160 vzduchová vrstva napojená na exteriér - ~ tepelná izolace ze skleněných vláken v některých místech tepelná izolace zabalena vrstvou tvrdého papíru nerovnoměrně rozložená, v místě sond suchá ~ nosná železobetonová stropní konstrukce - - foto /5/ Pohled na sondu S1 foto /6/ Pohled na sondu S Hydroizolace v ploše Na střeše bylo před cca 10 lety provedeno dodatečné zateplení horního pláště s novou povlakovou krytinou ze dvou asfaltových pásů. Horní pás je s břidličným posypem (foto /9/). Materiál nové vrstvy vykazuje v ploše nevyhovující stav. Na horním pásu se významně propisují spoje spodní vrstvy asfaltových pásů, které spolu s nedostatečným spádem střechy způsobují zadržování vody z atmosférických srážek tvorbu kaluží (foto /7/ a foto /8/). Objemové změny asfaltových pásů způsobily jejich smrštění a posunutí spojů jednotlivých pásů až o několik desítek milimetrů (foto /9/). Tím vznikly odlepené spoje mezi pásy. Daleko významnější nesvařené spoje byly dále zjištěny na mnoha místech po obvodu střechy v okrajové části (foto /10/). U asfaltových pásů dále BD U Nemocnice , Česká Lípa Strana 6/20

7 dochází lokálně k rozsáhlému boulení (foto /10/). Povrch vrchního asfaltového pásu je značně degradovaný. V celé ploše střechy je patrné velké množství trhlin v hydroizolační vrstvě, které svědčí o jejím nevyhovujícím stavu (foto /12/). foto /7/ Stopy po kalužích vody na střeše foto /8/ Stopy po kalužích vody na střeše foto /9/ Smrštění asfaltových pásů a vzniklá netěsnost foto /10/ Nesvařené spoje asfaltových pásů foto /11/ Lokální boule vyskytující se na střeše foto /12/ Degradovaný povrch hydroizolace s množstvím trhlin BD U Nemocnice , Česká Lípa Strana 7/20

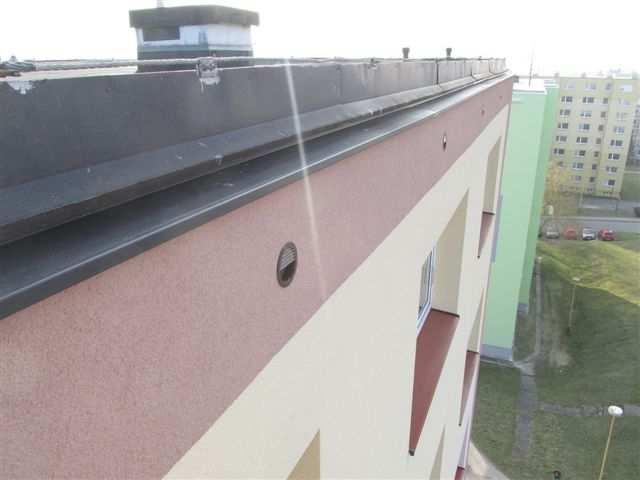

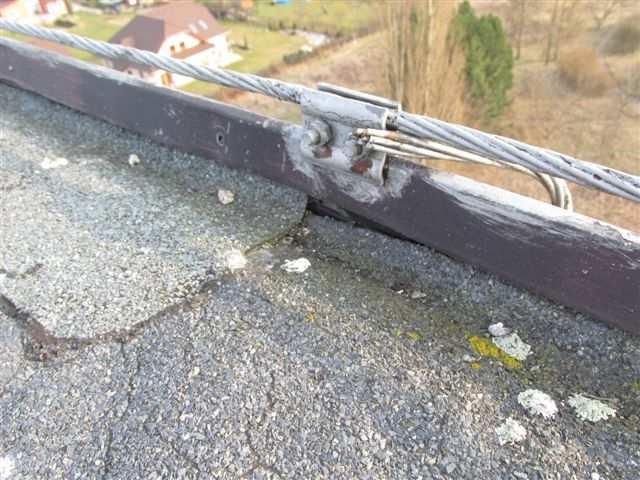

8 Okraje střechy Okraj střechy je bez atiky, střecha po obvodě je lemována plechovou závětrnou lištou (foto /13/ ) s přesahem cca 40 mm nad hydroizolací v ploše střechy. Oplechování na vnější straně je ukončeno přesahem cca 30 mm směrem před líc fasády. Na zateplených stěnách je zateplovací systém ukončen oplechováním, které je zavedeno pod závětrnou lištu střechy (foto /14/ ). foto /13/ Okraj střechy ukončen závětrnou lištou foto /14/ Oplechování okraje střechy v místě zateplené štítové stěny Komory VZT Komory pro odvětrání instalačních šachet bytového domu jsou železobetonové, jsou zastřešeny krycí železobetonovou deskou opatřenou asfaltovým pásem (foto /15/). Do komory vyúsťují dvě větrací šachty. Skrz komoru dále vede odvětrání kanalizace, které je vyvedeno potrubím mimo komoru a odvětráno větrací hlavicí. Pro odvod odpadního vzduchu slouží otvory na stěnách kryté žaluziemi. Hydroizolace je vytažena na stěny komor do výšky cca 300 mm nad povrch krytiny v ploše střechy. Oplechování ukončení hydroizolace je provedeno plechovou lištou, jejíž horní hrana je zatmelena. Odvětrávací komínek kanalizace prochází stěnou ve výšce cca mm nad plochou střechy (foto /16/), utěsnění prostupu je pomocí přířezu asfaltového pásu a pružného tmelu. Tmel je na mnoha komorách již nesoudržný s podkladem a okolo prostupujícího potrubí vzniká spára, která může způsobovat zatečení do objektu. foto /15/ Komora odvětrání foto /16/ Prostup potrubí odvětrání kanalizace BD U Nemocnice , Česká Lípa Strana 8/20

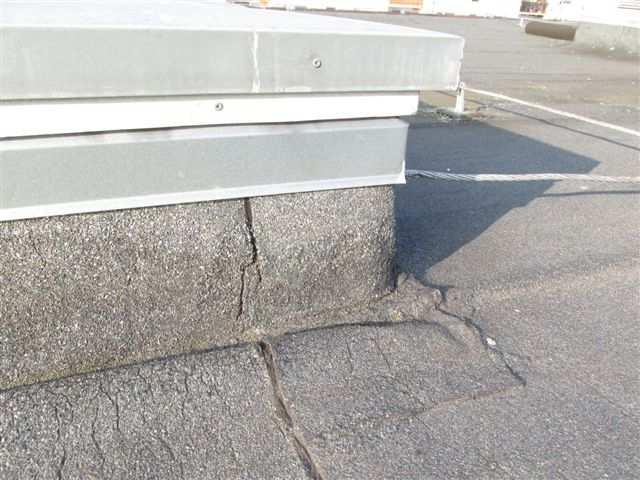

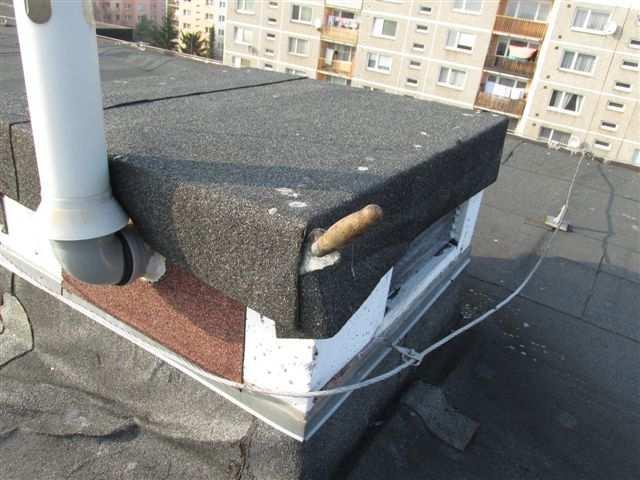

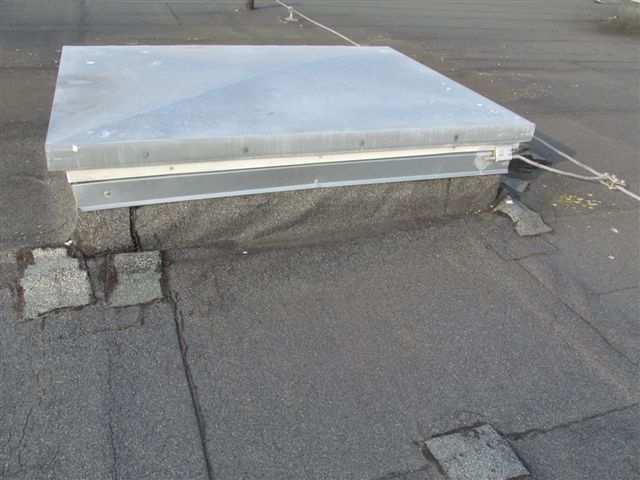

9 Prostor komory VZT je ve vzduchové vrstvě střešní skladby omezen železobetonovou konstrukcí. Došlo k degradaci povrchových vrstev betonu a tvorbě prasklin. Lokálně byla shledána degradace stěn železobetonových komor (foto /15/). Hydoizolační vrstva na krycím panelu není provedena hydroizolačně bezpečně. V rozích dochází k odtržení spojů asfaltových pásů a vzniká zde prostor pro možné zatečení do objektu (foto /17/). Hlavní hydroizolace, která je vytažena na svislé stěny větrací komory je na mnoha místech svěšena. Tato skutečnost má za následek vznik zlomů asfaltových pásů a zvyšuje možnost vzniku hydroizolačně nebezpečných trhlin. foto /17/ Netěsnost hydroizolace na krycí desce větrací komory foto /18/ Svěšení asfaltového pásu u stěny větrací komory Střešní výlez Přístup na střechu je umožněn z prostoru schodišť po žebřících výlezy. Výlezy jsou tvořeny betonovým základem výšky cca mm zakrytým plechovým poklopem (foto /19/). Hydroizolace je vytažena na stěny do výšky cca 200 mm a je ukončena navařením s použitím přítlačné lišty pod ocelovou konstrukci podstavce výlezu. Rovněž u střešních výlezů dochází k výraznému svěšování asfaltových pásů. Stejně jako u VZT komor, tak i zde dochází k lámání svěšených pásů (foto /20/). V těchto místech byly dále zjištěny nesvařené spoje hydroizolace a významné trhliny. foto /19/ Střešní výlez foto /20/ Svěšení asfaltových pásů u střešního výlezu a trhliny v asfaltových pásech BD U Nemocnice , Česká Lípa Strana 9/20

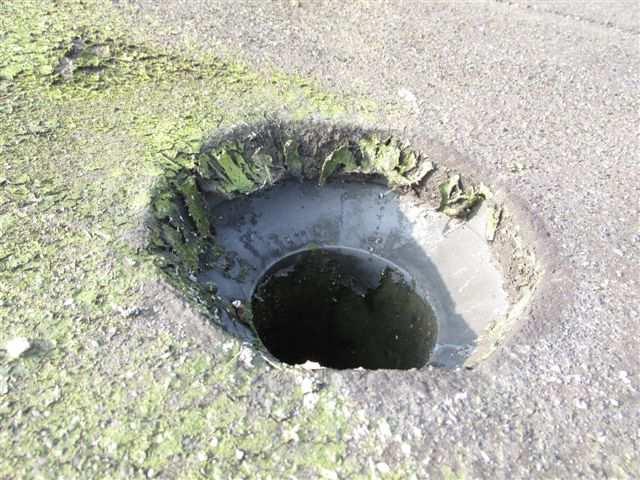

10 Odvodnění střechy Každá plocha střechy nad vchodovou sekcí je odvodněna jedním střešním vtokem (foto /21, 22/). Střešní vtoky mají vnitřní průměr cca 80 mm. Vtoky nejsou opatřeny ochranným košíkem pro zachytávání hrubých nečistot. Střecha je tedy odvodněna čtyřmi střešními vtoky. Střešní vtoky jsou zaústěny do vnitřních svislých odpadních potrubí. Střecha je spádována pouze kolmo od atik ke středu střechy (spád cca 1 ), ve směru ke vtokům je střecha v zanedbatelném spádu. Ve vzniklém úžlabí a lokálně v ploše střechy dochází k zdržování vody z atmosférických srážek na povrchu hydroizolace a tvorbě kaluží (foto /7/ a foto /8/). foto /21/ Střešní vtok foto /22/ Detail střešního vtoku Větrání střechy Větrání vzduchové vrstvy proměnlivé výšky cca mm je realizováno kruhovými otvory 60 mm á 600 mm v atikových panelech (foto /24/). V původní nezateplené fasádě jsou větrací otvory volné, v zateplené části pak opatřené mřížkou. Na podélné zaizolované straně pak byla většina otvorů ucpána, ponechán byl cca každý pátý (foto /23/). foto /23/ Větrací otvory v atikových panelech foto /24/ Pohled do vzduchové vrstvy (sonda S1) BD U Nemocnice , Česká Lípa Strana 10/20

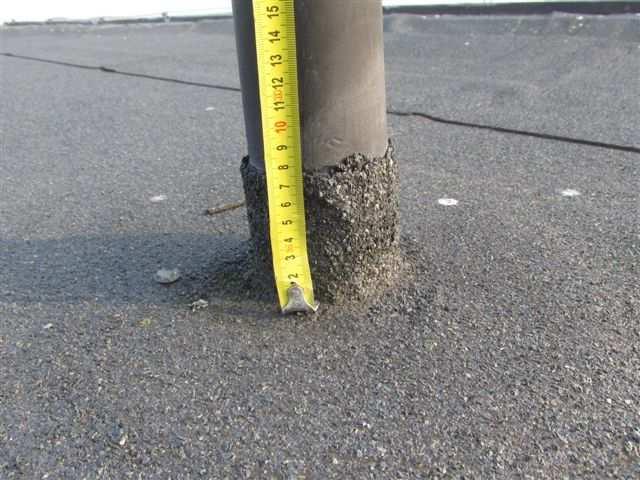

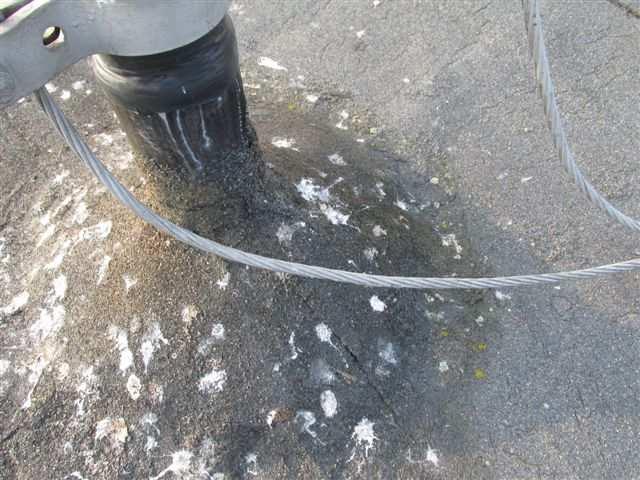

11 Prostupy střechou Prostupující kabely jsou vedeny v ocelové konstrukci antény (foto /25/), která je ve výšce cca 200 mm nad povrch hydroizolace opracována asfaltovými pásy a zatmelena (foto /26/). foto /25/ Anténní stožár foto /26/ Opracování prostupu Na střeše se dále nachází cca dvacítka ventilačních komínků, které odvětrávají prostor tepelné izolace pod vrchní hydroizolační vrstvou. Opracování komínků asfaltovými pásy nedosahuje požadované výšky 150 mm. Opracování asfaltovými pásy není vždy hydroizolačně zcela těsné. Napojení asfaltového pásu na prostup nebylo opatřeno stahovacími pásky a na některých místech nebyl asfaltový pás přitaven k prostupu. Hromosvodnou soustavu tvoří ocelové lano připojené svorkami ke kovovým konstrukcím na střeše. Vodič v ploše střechy je připevněn na ocelových podkladcích uložených na přířezy asfaltových pásů (foto /28/). foto /27/ Anténní stožár foto /28/ Bleskosvod BD U Nemocnice , Česká Lípa Strana 11/20

12 3. POSUDEK 3.1. Tepelně-technické posouzení stávající skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50 % Výpočtová venkovní teplota -15 C (návrhové hodnoty venkovního Relativní vlhkost vnějšího vzduchu 84 % vzduchu, lokalita Česká Lípa) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Plocha větracích otvorů vzduchové vrstvy je cca 600 mm 2 na 1 m 2 plochy střechy. Dle normy [8] lze tedy vzduchovou vrstvu střechy považovat za slabě větranou (od 500 mm 2 do 1500 mm 2 včetně na každý m 2 plochy povrchu střechy). Ve výpočtu je střecha chápána jako dvouplášťová střecha se slabě provětrávanou vzduchovou vrstvou. Základní parametry materiálů použité ve výpočtech Materiálová skupina Funkce vrstvy Tloušťka vrstvy d [mm] souvrství dvou oxidovaných asfaltových pásů Součinitel tepelné vodivosti λ d [W/(m.K)] Faktor difuzního odporu µ d [-] Hydroizolační 5-6 0, ,0 Tepelná izolace z EPS Tepelněizolační 50 0,044 45,0 souvrství oxidovaných asfaltových pásů Hydroizolační 12 0, ,0 železobetonové panely Nosná, spádová 160 1,750 32,0 slabě větraná vzduchová vrstva tepelná izolace ze skleněných vláken železobetonová stropní konstrukce Provětrávaná vzduchová vrstva ,75 0,05 Tepelná izolace ,064 2,0 Nosná 150 1,750 32,0 BD U Nemocnice , Česká Lípa Strana 12/20

13 Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní f Rsi,N,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce M ev... Roční množství vypařené vodní páry uvnitř konstrukce Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Skladba dle vizuální prohlídky Původní stav Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,681 Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] Riziko růstu plísní při návrhových okrajových podmínkách 0,33! 0,092! aktivní + 0,950 +! +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN !... Nevyhovuje požadavkům ČSN Poznámky:... Vzhledem k zjištěné různé tloušťce tepelné izolace byla pro každý hodnocený parametr uvažována méně příznivá tloušťka tepelné izolace. Pro součinitel prostupu tepla a posouzení povrchové teploty je to nižší tl. tepelné izolace, pro vlhkostní posouzení pak vyšší. Hodnocení stávajícího tepelně-technického stavu střechy Hodnota součinitele prostupu tepla U současné skladby střechy dle výpočtu vycházejícího z ČSN [8] nedosahuje v současnosti požadované hodnoty. Ve skladbě střechy výpočtově dochází ke kondenzaci vodních par, je překročena dovolená maximální množství zkondenzované vodní páry. Vypočtená roční bilance zkondenzované vlhkosti je ale aktivní, výpočtově nedochází k akumulaci vody ve skladbě střechy. Na základě výpočtu nehrozí tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). Ve vzduchové vrstvě dochází ke kondenzaci na spodním povrchu vnějšího pláště (železobetonový panel) a v proudícím vzduchu. Vzduchová mezera nevyhoví požadavkům ČSN [8]. Pro splnění současných tepelnětechnických požadavků je nutné provést zateplení střechy. Hodnocení BD U Nemocnice , Česká Lípa Strana 13/20

14 3.2. Stavebně-technické posouzení zjištěného stavu střechy 1. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN [8]. Střecha objektu vyžaduje kompletní zateplení. 2. Větraná vzduchová vrstva nevyhoví požadavkům ČSN [8]. Provedený větrací systém nemůže zajistit účinné a dostatečné odvětrání střechy. V zimním období výpočtově dochází ke kondenzaci vodní páry ve vzduchové vrstvě a na spodní straně horního pláště. Výpočtová roční bilance zkondenzované vlhkosti je aktivní. Výpočtově nedochází k akumulaci vody ve skladbě střechy. 3. Stav vrchního asf. pásu s posypem je v ploše střechy nevyhovující. V ploše hydroizolace dochází k lokálnímu boulení asfaltových pásů. Spoje jednotlivých pásu nesou na mnoha místech svařené a na povrchu celé střechy se objevují četné trhliny. 4. Sklon střechy v ploše je cca 1, což je na hranici doporučení normy ČSN P [6], která doporučuje minimální sklon povlakové hydroizolace 1 (1,75%). Na hydroizolaci dochází vlivem nerovností ke zdržování srážek. Vlivem zvýšené hydrofyzikální expozice se zvyšuje riziko zatečení v místech defektu hydroizolačního systému. V rámci opravy doporučujeme střechu přespádovat. 5. Odvodnění ploché střechy pomocí střešních vtoků 80 mm je dle normy ČSN nedostačující. Při průměru DN 80 je třeba 13 vtoků na celý objekt, jeden vtok na tuto sekci by měl mít průměr DN Doporučujeme provést kontrolu všech tlumících komor VZT. Vnitřní prostor tlumící komory nesmí být propojen se vzduchovou vrstvou střechy. V případě netěsnosti odpadního potrubí a prostupů potrubí střešním pláštěm může teplý vlhký odpadní vzduch kondenzovat ve vzduchové vrstvě a na spodní hraně horního pláště. Je nutné vzduchovou vrstvu střechy a prostor tlumících komor vzduchotěsně oddělit. 7. Ve skladbě střechy není provedena funkční parotěsná vrstva, což ovlivňuje návrh variant obnovy střechy. 8. Byla shledána lokální degradace krycí železobetonové desky a stěn podstavce VZT komory. Je nutné lokální vyspravení železobetonových prvků. 9. Železobetonová deska horního střešního pláště má dostatečnou únosnost pro případné mechanické kotvení dalších vrstev. 4. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 4.1. Obecně Varianty uvažující pouze s obnovou hydroizolační funkce střechy bez jejího zateplení neřeší riziko kondenzace ve skladbě střechy, navíc hodnota součinitele prostupu tepla U těchto skladeb nevyhoví požadavku ČSN [8]. Z toho důvodu nejsou navrženy varianty bez zateplení střechy. Střecha po opravě bude nadále koncipována jako plochá, nepochůzná. Je navržena varianta se zateplením střechy pro splnění tepelnětechnických požadavků normy [8]. Je uvažováno s převedením střechy z dvouplášťové slabě větrané na dvouplášťovou střechu s uzavřenou vzduchovou vrstvou. Tloušťka navržené tepelné izolace je minimální z hlediska bezproblémového tepelně-vlhkostního režimu střechy tloušťku navržené tepelné izolace nelze snížit! Uzavření větracích otvorů v atikových panelech je možné až po provedení zateplení atikového panelu (ideálně v rámci zateplení objektu provedením ETICS)! V rámci opravy střechy musí být provedena kontrola vzduchotěsného provedení prostupů VZT, konstrukce komory ve vzduchové vrstvě střešní skladby a kanalizačního potrubí z interiéru do skladby střechy. Vzduchová vrstva střechy a ani dutiny panelů tvořící horní plášť střechy nesmí být propojené s vnitřní částí instalační šachty (VZT komory)! BD U Nemocnice , Česká Lípa Strana 14/20

15 Vzhledem k tomu, že spádování střechy je nedostatečné a nevyhoví normovým doporučením, bude provedeno přespádování střechy pomocí tepelněizolačních spádových klínů. Spád horního povrchu desek bude min. 2%.Dle požadavků objednatele je navrženo řešení s novou povlakovou krytinou z asfaltových pásů Návrh opravy střechy Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy v ploše i v místě napojení na prostupující konstrukce (komory VZT, výlezy). Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Funkci parozábrany může plnit původní souvrství oxidovaných asfaltových pásů (na betonovém panelu). Položení a kotvení kompletizovaných spádových dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil s nakašírovaným oxidovaným asfaltovým pásem (přesahy vzájemně svařeny). Spád desek bude min. 2 %. Zateplení podstavců VZT komor a střešních výlezů kompletizovanými dílci (viz výše) tl. 100 mm. Osazení nových dvoustupňových vtoků. Plnoplošné navaření vrchního SBS modifikované asfaltového pásu s kombinovanou vložkou a hrubozrnným ochranným posypem. Provedení nových oplechování a klempířských prvků. Zateplení atikových panelů a uzavření větracích otvorů v atikových panelů. Vypočteného součinitele prostupu tepla dle kap střecha dosáhne až po uzavření větracích otvorů v atikovém panelu. Nová skladba ploché střechy Skladba Vrstva (od exteriéru) Tloušťka [mm] NOVÁ VRSTVA OPRAVENÁ VRSTVA PŮVODNÍ VRSTVY Vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester a ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený Kompletizované spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4 mm, (např. POLYDEK EPS 100S G200S40), spád horního povrchu desek min. 2 %; desky mechanicky kotvené do železobetonového panelu pomocí teleskopických kotev *** dle potřeby vyspravení, vyrovnání stávajícího podkladu přířezy asfaltového SBS modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) nebo asfaltem smíchaným s expandovaným kamenivem 4,4 Prům. 100* (180**) + 4 souvrství dvou oxidovaných asfaltových pásů ~ 5-6 desky z pěnového polystyrenu EPS souvrství oxidovaných asfaltových pásů, 4 ks ~ 12 železobetonový panel 150 uzavřená vzduchová vrstva stávající otvory v atice zaslepit ~ tepelná izolace ze skleněných vláken ~ 120 železobetonový stropní panel - ~ 4 Poznámky: *... Potřebná minimální průměrná tloušťka tepelné izolace pro zajištění bezproblémového tepelněvlhkostního režimu skladby. **... Potřebná minimální průměrná tloušťka tepelné izolace pro splnění doporučených hodnot součinitele prostupu tepla stanovených normou [8]. *** Počet kotevních prvků musí být stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu. V tepelnětechnickém výpočtu bylo uvažováno s počtem kotev 8 ks/m2. BD U Nemocnice , Česká Lípa Strana 15/20

16 4.3. Postup provádění opravy Demontáž hromosvodu a klempířských konstrukcí. Dle uvážení investora zrušení nebo ponechání stožáru antény. Demontáž stávajících větracích tvarovek. Kontrola vzduchotěsného provedení komor VZT z vnitřní strany komory. Kontrola provedení potrubí v komoře. V případě potřeby utěsnit konstrukce např. PUR montážní pěnou, nebo v případě větších otvorů vyzdívkou, následně převařit přířezem asfaltového pásu. Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy a zavaření míst po ventilačních tvarovkách. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Větší nerovnosti (max. nerovnost 5 mm na 2 m) a místa, kde se zdržuje voda, budou vyspravena asfaltem smíchaným s expandovaným kamenivem. Úprava okraje střechy s přihlédnutím na novou tloušťku skladby v ploše. Navýšení atiky nebo osazení plechových okrajových profilů. Finální spád koruny atiky by měl být min. 3 (5,24%) směrem do střešní roviny. Položení a připevnění kompletizovaných spádových tepelněizolačních dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S s nakašírovaným oxidovaným asfaltovým pásem typu G200S40 na horním povrchu (POLYDEK EPS 100S G200S40). Desky se kladou na vazbu a mechanicky se ukotví do betonové desky skrz stávající vrstvy horního pláště. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků výtažných zkoušek. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem (kotevní plán). Přesahy pásů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace. Zateplení stěn (podstavců) komor VZT a střešních výlezů kompletizovanými dílci (popis viz výše). Tloušťka tepelné izolace bude stanovena na základě 2D tepelnětechnického výpočtu. Desky je nutno mechanicky kotvit k podkladu. Z důvodu navýšení střešní skladby bude potřeba navýšit i podstavce střešních výlezů (např. plynosilikátovými tvárnicemi, alt. dřevěnými hranoly) tak, aby nová povlaková krytina mohla být vytažena na tyto konstrukce do výšky min. 150 mm nad střešní rovinou. Montáž nových klempířských konstrukcí (prvky z plechu je třeba před navařením vrchního pásu napenetrovat asfaltovým lakem (např. DEKPRIMER). Původní odvodňovací prvky (vtoky) budou nahrazeny novými vtoky napojenými na stávající vnitřní odpadní dešťové potrubí. Budou použité systémové dvoustupňové svislé vtoky s integrovaným přířezem asfaltového pásu do tvarovky (např. GULLYDEK). Vtoky budou opatřeny plastovou mřížkou zabraňující zanesení vtoku. Při výměně je nutno ověřit dimenzi svodu a stav potrubí a až poté objednat nové vtoky. Musí být osazené vtoky s odtokovou kapacitou min. Q =7 l/s jednoho vtoku. Celoplošné navaření vrchního asfaltového SBS modifikovaného pásu min. tl. 4,4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI). Hydroizolace bude ukončena na vnějším okraji atiky. Hydroizolace musí být na všechny navazující a prostupující konstrukce vytažena do výšky min. 150 mm. Montáž klempířských konstrukcí (např. oplechování komor VZT). Montáž hromosvodné ochrany včetně revizní zprávy; patky osadit na podložky. Po provedení nové střešní skladby je nutné uzavřít (zaslepit) původní větrací otvory Ø 70 mm v atikových panelech. Otvory se zaslepí (např. vyplněním PUR pěnou) a provede se BD U Nemocnice , Česká Lípa Strana 16/20

17 zateplení atikových panelů certifikovaným kontaktním zateplovacím systémem. Z důvodu požárně-bezpečnostních požadavků budou použity tepelněizolační desky z minerálních vláken. Přesná tloušťka desek musí být stanovena na základě podrobného 2D tepelnětechnického výpočtu. Předpokládá se tloušťka desek cca mm Tepelnětechnické posouzení navržené skladby střechy Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota -15 C (návrhové hodnoty venkovního Relativní vlhkost vnějšího vzduchu 84% vzduchu, lokalita Česká Lípa) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní f Rsi,N,80 [-] Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu M ev... Roční množství vypařené vodní páry uvnitř konstrukce Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Varianta skladby Tloušťka dodatečné tepelné izolace [mm] Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] Riziko růstu plísní při návrhových okrajových podmínkách 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,681 nekondenzuje Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu Nový stav prům ,21 + 0,001 + aktivní + 0,948 + nekondenzuje + + Nový stav prům ,16 + 0,000 + aktivní + 0,961 + nekondenzuje + x +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučené hodnotě ČSN Hodnocení BD U Nemocnice , Česká Lípa Strana 17/20

18 Hodnocení tepelnětechnických charakteristik navržených skladeb Vypočtená hodnota součinitele prostupu tepla navržené skladby střechy vyhovuje požadavku normy ČSN [8]. Výpočtově ve skladbě střechy dochází ke kondenzaci vodní páry v průběhu roku, která se v příznivějších měsících vypaří, roční bilance vlhkosti je výpočtově aktivní. Maximální množství kondenzátu splňuje požadavky normy. Vnitřní povrchová teplota na spodním povrchu střechy výpočtově vyhovuje požadavku normy. Na spodním povrchu horního pláště střechy při průměrných okrajových podmínkách výpočtově nedochází ke kondenzaci. Pro zajištění bezproblémového tepelně-vlhkostního režimu střechy je nutné dodržet minimální tloušťky tepelné izolací navržené v tomto posudku. 5. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ - nezastupuje projektovou dokumentaci obr. /2/ Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pásem BD U Nemocnice , Česká Lípa Strana 18/20

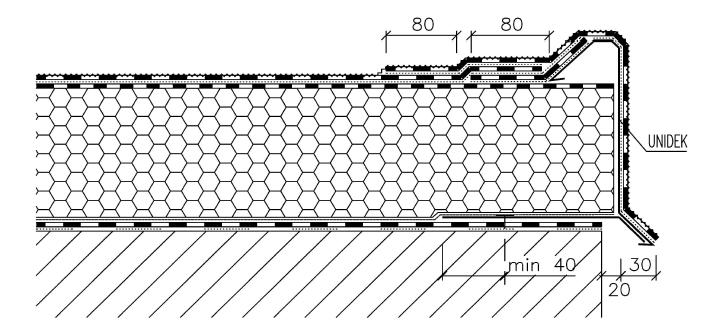

19 obr. /3/ Schéma řešení asfaltové hydroizolace - ukončení štítové stěny, střecha zateplena dílci s nakašírovaným asfaltovým pásem obr. /4/ Schéma řešení asfaltové hydroizolace při alternativě zvýšení atiky, střecha zateplena dílci s nakašírovaným asfaltovým pásem BD U Nemocnice , Česká Lípa Strana 19/20

20 obr. /5/ Schéma řešení asfaltové hydroizolace na prostupující stěnu, střecha zateplena dílci s nakašírovaným asfaltovým pásem 6. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukcí po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu. 7. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ V průběhu užívání objektu a střechy je nutné respektovat zvolenou koncepci střechy. Střecha je koncipována jako nepochůzná, a proto přístup na střechu může být umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: alespoň 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace alespoň 1x ročně provést kontrolu stavu detailů, tmelení. Zaměřit se na riziko odtržení tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. alespoň 4x ročně kontrolovat průchodnost odvodňovacích prvků uvedené činnosti doporučujeme zadat k provádění zodpovědné osobě nebo odborné organizaci. V Praze dne za Ing. Daniel Mašlár tel.: daniel.maslar@dek-cz.com BD U Nemocnice , Česká Lípa Strana 20/20
