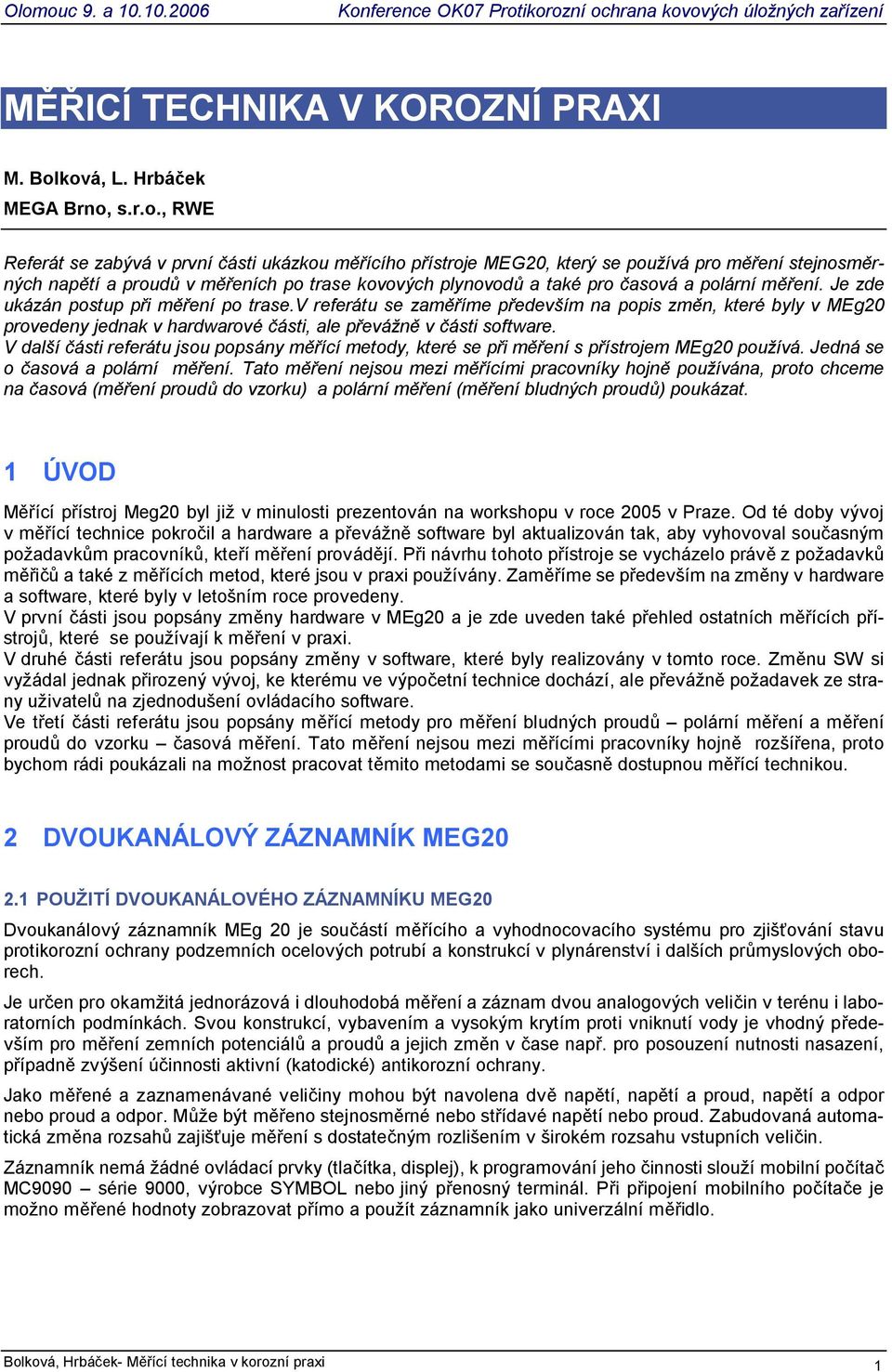

1 ICÍ TECHNIKA V KOROZNÍ PRAXI M. Bolková, L. Hrbá ek MEGA Brno, s.r.o., RWE Referát se zabývá v první ásti ukázkou m ícího p ístroje MEG20, který se používá pro m ení stejnosm rných nap tí a proud v m eních po trase kovových plynovod a také pro asová a polární m ení. Je zde ukázán postup p i m ení po trase.v referátu se zam íme p edevším na popis zm n, které byly v MEg20 provedeny jednak v hardwarové ásti, ale p evážn v ásti software. V další ásti referátu jsou popsány m ící metody, které se p i m ení s p ístrojem MEg20 používá. Jedná se o asová a polární m ení. Tato m ení nejsou mezi m ícími pracovníky hojn používána, proto chceme na asová (m ení proud do vzorku) a polární m ení (m ení bludných proud ) poukázat. 1 ÚVOD ící p ístroj Meg20 byl již v minulosti prezentován na workshopu v roce 2005 v Praze. Od té doby vývoj v m ící technice pokro il a hardware a p evážn software byl aktualizován tak, aby vyhovoval sou asným požadavk m pracovník, kte í m ení provád jí. P i návrhu tohoto p ístroje se vycházelo práv z požadavk a také z m ících metod, které jsou v praxi používány. Zam íme se p edevším na zm ny v hardware a software, které byly v letošním roce provedeny. V první ásti jsou popsány zm ny hardware v MEg20 a je zde uveden také p ehled ostatních m ících p ístroj, které se používají k m ení v praxi. V druhé ásti referátu jsou popsány zm ny v software, které byly realizovány v tomto roce. Zm nu SW si vyžádal jednak p irozený vývoj, ke kterému ve výpo etní technice dochází, ale p evážn požadavek ze strany uživatel na zjednodušení ovládacího software. Ve t etí ásti referátu jsou popsány m ící metody pro m ení bludných proud polární m ení a m ení proud do vzorku asová m ení. Tato m ení nejsou mezi m ícími pracovníky hojn rozší ena, proto bychom rádi poukázali na možnost pracovat t mito metodami se sou asn dostupnou m ící technikou. 2 DVOUKANÁLOVÝ ZÁZNAMNÍK MEG POUŽITÍ DVOUKANÁLOVÉHO ZÁZNAMNÍKU MEG20 Dvoukanálový záznamník MEg 20 je sou ástí m ícího a vyhodnocovacího systému pro zjiš ování stavu protikorozní ochrany podzemních ocelových potrubí a konstrukcí v plynárenství i dalších pr myslových oborech. Je ur en pro okamžitá jednorázová i dlouhodobá m ení a záznam dvou analogových veli in v terénu i laboratorních podmínkách. Svou konstrukcí, vybavením a vysokým krytím proti vniknutí vody je vhodný p edevším pro m ení zemních potenciál a proud a jejich zm n v ase nap. pro posouzení nutnosti nasazení, ípadn zvýšení ú innosti aktivní (katodické) antikorozní ochrany. Jako m ené a zaznamenávané veli iny mohou být navolena dv nap tí, nap tí a proud, nap tí a odpor nebo proud a odpor. M že být m eno stejnosm rné nebo st ídavé nap tí nebo proud. Zabudovaná automatická zm na rozsah zajiš uje m ení s dostate ným rozlišením v širokém rozsahu vstupních veli in. Záznamník nemá žádné ovládací prvky (tla ítka, displej), k programování jeho innosti slouží mobilní po íta MC9090 série 9000, výrobce SYMBOL nebo jiný p enosný terminál. P i p ipojení mobilního po íta e je možno m ené hodnoty zobrazovat p ímo a použít záznamník jako univerzální m idlo. Bolková, Hrbá ek- M ící technika v korozní praxi 1

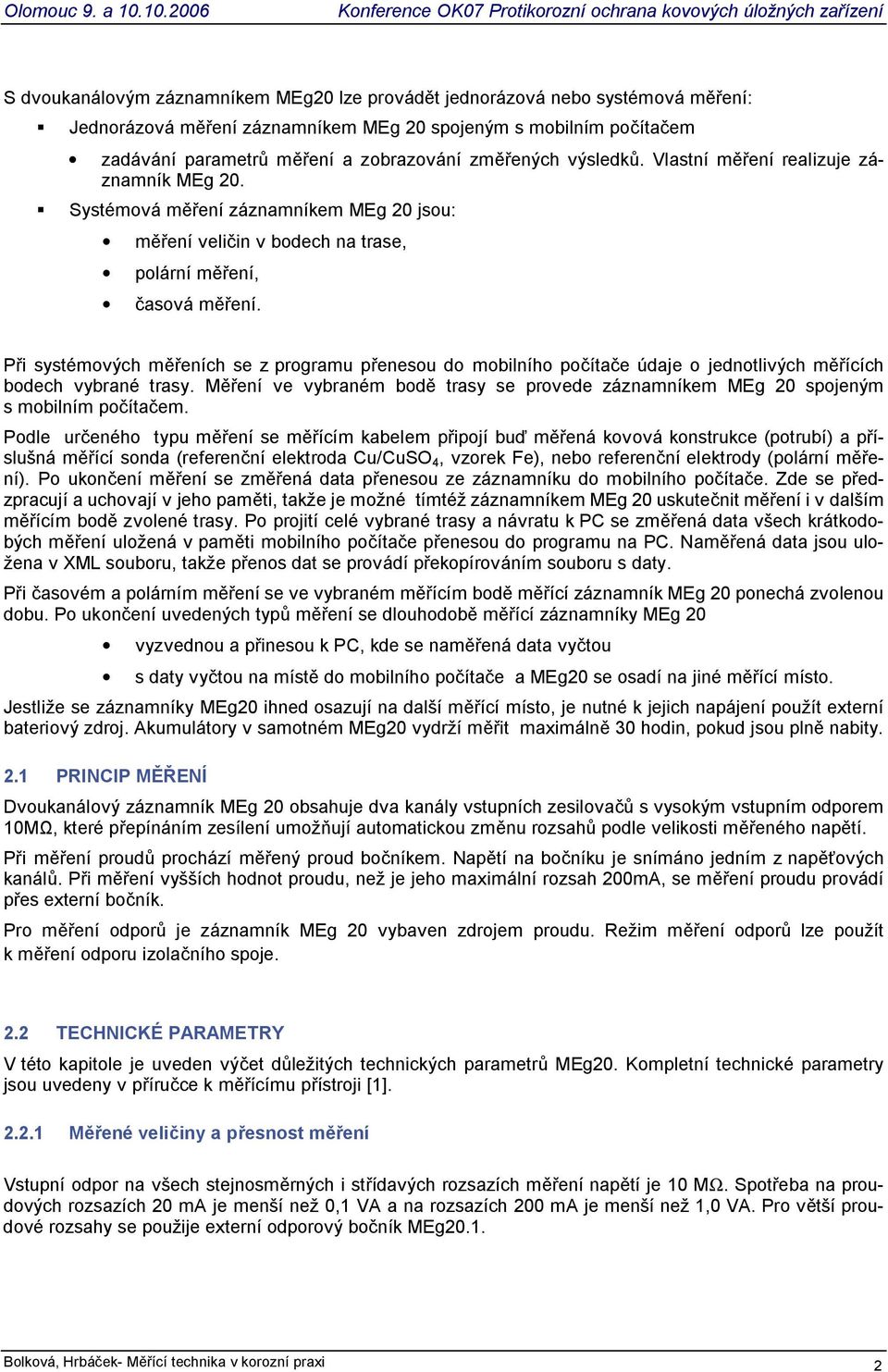

2 S dvoukanálovým záznamníkem MEg20 lze provád t jednorázová nebo systémová m ení: Jednorázová m ení záznamníkem MEg 20 spojeným s mobilním po íta em zadávání parametr m ení a zobrazování zm ených výsledk. Vlastní m ení realizuje záznamník MEg 20. Systémová m ení záznamníkem MEg 20 jsou: ení veli in v bodech na trase, polární m ení, asová m ení. i systémových m eních se z programu p enesou do mobilního po íta e údaje o jednotlivých m ících bodech vybrané trasy. M ení ve vybraném bod trasy se provede záznamníkem MEg 20 spojeným s mobilním po íta em. Podle ur eného typu m ení se m ícím kabelem p ipojí bu m ená kovová konstrukce (potrubí) a p íslušná m ící sonda (referen ní elektroda Cu/CuSO 4, vzorek Fe), nebo referen ní elektrody (polární m ení). Po ukon ení m ení se zm ená data p enesou ze záznamníku do mobilního po íta e. Zde se p edzpracují a uchovají v jeho pam ti, takže je možné tímtéž záznamníkem MEg 20 uskute nit m ení i v dalším ícím bod zvolené trasy. Po projití celé vybrané trasy a návratu k PC se zm ená data všech krátkodobých m ení uložená v pam ti mobilního po íta e p enesou do programu na PC. Nam ená data jsou uložena v XML souboru, takže p enos dat se provádí p ekopírováním souboru s daty. i asovém a polárním m ení se ve vybraném m ícím bod m ící záznamník MEg 20 ponechá zvolenou dobu. Po ukon ení uvedených typ m ení se dlouhodob m ící záznamníky MEg 20 vyzvednou a p inesou k PC, kde se nam ená data vy tou s daty vy tou na míst do mobilního po íta e a MEg20 se osadí na jiné m ící místo. Jestliže se záznamníky MEg20 ihned osazují na další m ící místo, je nutné k jejich napájení použít externí bateriový zdroj. Akumulátory v samotném MEg20 vydrží m it maximáln 30 hodin, pokud jsou pln nabity. 2.1 PRINCIP M ENÍ Dvoukanálový záznamník MEg 20 obsahuje dva kanály vstupních zesilova s vysokým vstupním odporem 10M, které p epínáním zesílení umož ují automatickou zm nu rozsah podle velikosti m eného nap tí. i m ení proud prochází m ený proud bo níkem. Nap tí na bo níku je snímáno jedním z nap ových kanál. P i m ení vyšších hodnot proudu, než je jeho maximální rozsah 200mA, se m ení proudu provádí es externí bo ník. Pro m ení odpor je záznamník MEg 20 vybaven zdrojem proudu. Režim m ení odpor lze použít k m ení odporu izola ního spoje. 2.2 TECHNICKÉ PARAMETRY V této kapitole je uveden vý et d ležitých technických parametr MEg20. Kompletní technické parametry jsou uvedeny v p íru ce k m ícímu p ístroji [1] M ené veli iny a p esnost m ení Vstupní odpor na všech stejnosm rných i st ídavých rozsazích m ení nap tí je 10 MΩ. Spot eba na proudových rozsazích 20 ma je menší než 0,1 VA a na rozsazích 200 ma je menší než 1,0 VA. Pro v tší proudové rozsahy se použije externí odporový bo ník MEg20.1. Bolková, Hrbá ek- M ící technika v korozní praxi 2

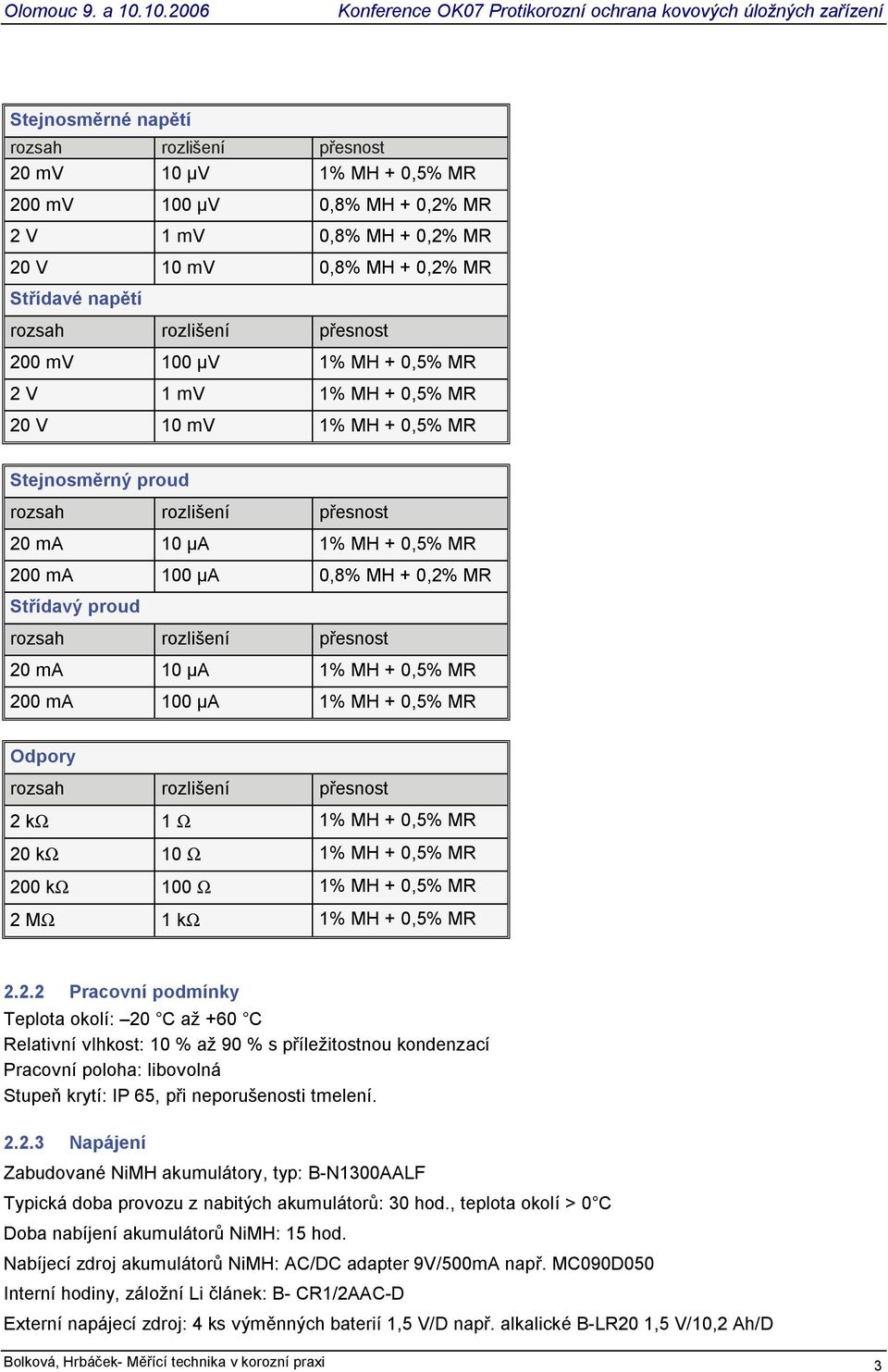

3 Stejnosm rné nap tí rozsah rozlišení esnost 20 mv 10 V 1% MH + 0,5% MR 200 mv 100 V 0,8% MH + 0,2% MR 2 V 1 mv 0,8% MH + 0,2% MR 20 V 10 mv 0,8% MH + 0,2% MR St ídavé nap tí rozsah rozlišení esnost 200 mv 100 V 1% MH + 0,5% MR 2 V 1 mv 1% MH + 0,5% MR 20 V 10 mv 1% MH + 0,5% MR Stejnosm rný proud rozsah rozlišení esnost 20 ma 10 A 1% MH + 0,5% MR 200 ma 100 A 0,8% MH + 0,2% MR St ídavý proud rozsah rozlišení esnost 20 ma 10 A 1% MH + 0,5% MR 200 ma 100 A 1% MH + 0,5% MR Odpory rozsah rozlišení esnost 2 kω 1 Ω 1% MH + 0,5% MR 20 kω 10 Ω 1% MH + 0,5% MR 200 kω 100 Ω 1% MH + 0,5% MR 2 MΩ 1 kω 1% MH + 0,5% MR Pracovní podmínky Teplota okolí: 20 C až +60 C Relativní vlhkost: 10 % až 90 % s p íležitostnou kondenzací Pracovní poloha: libovolná Stupe krytí: IP 65, p i neporušenosti tmelení Napájení Zabudované NiMH akumulátory, typ: B-N1300AALF Typická doba provozu z nabitých akumulátor : 30 hod., teplota okolí > 0 C Doba nabíjení akumulátor NiMH: 15 hod. Nabíjecí zdroj akumulátor NiMH: AC/DC adapter 9V/500mA nap. MC090D050 Interní hodiny, záložní Li lánek: B- CR1/2AAC-D Externí napájecí zdroj: 4 ks vým nných baterií 1,5 V/D nap. alkalické B-LR20 1,5 V/10,2 Ah/D Bolková, Hrbá ek- M ící technika v korozní praxi 3

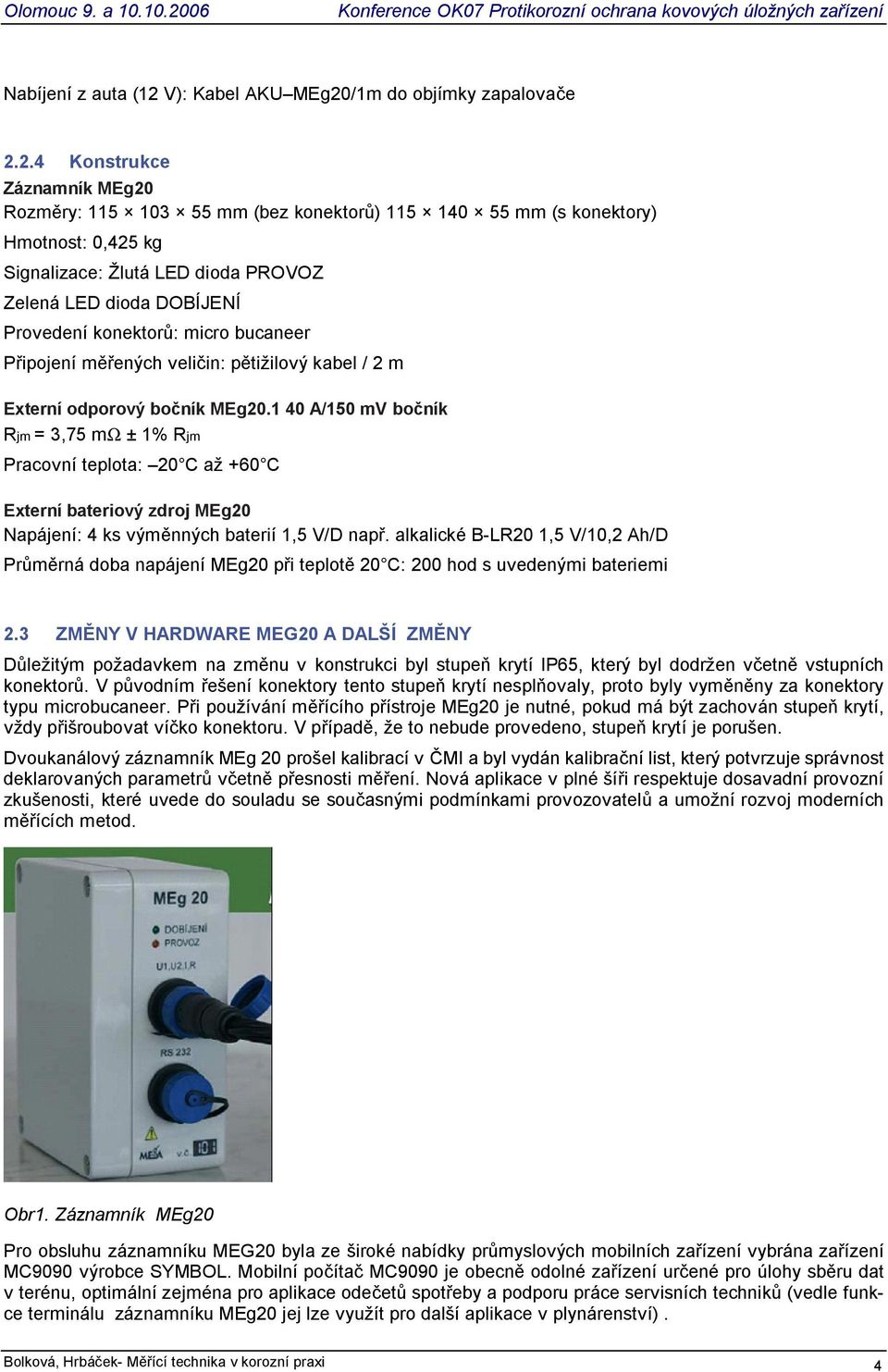

4 Nabíjení z auta (12 V): Kabel AKU MEg20/1m do objímky zapalova e Konstrukce Záznamník MEg20 Rozm ry: mm (bez konektor ) mm (s konektory) Hmotnost: 0,425 kg Signalizace: Žlutá LED dioda PROVOZ Zelená LED dioda DOBÍJENÍ Provedení konektor : micro bucaneer ipojení m ených veli in: p tižilový kabel / 2 m Externí odporový bo ník MEg A/150 mv bo ník Rjm = 3,75 mω ± 1% Rjm Pracovní teplota: 20 C až +60 C Externí bateriový zdroj MEg20 Napájení: 4 ks vým nných baterií 1,5 V/D nap. alkalické B-LR20 1,5 V/10,2 Ah/D Pr rná doba napájení MEg20 p i teplot 20 C: 200 hod s uvedenými bateriemi 2.3 ZM NY V HARDWARE MEG20 A DALŠÍ ZM NY ležitým požadavkem na zm nu v konstrukci byl stupe krytí IP65, který byl dodržen v etn vstupních konektor. V p vodním ešení konektory tento stupe krytí nespl ovaly, proto byly vym ny za konektory typu microbucaneer. P i používání m ícího p ístroje MEg20 je nutné, pokud má být zachován stupe krytí, vždy p išroubovat ví ko konektoru. V p ípad, že to nebude provedeno, stupe krytí je porušen. Dvoukanálový záznamník MEg 20 prošel kalibrací v MI a byl vydán kalibra ní list, který potvrzuje správnost deklarovaných parametr v etn p esnosti m ení. Nová aplikace v plné ší i respektuje dosavadní provozní zkušenosti, které uvede do souladu se sou asnými podmínkami provozovatel a umožní rozvoj moderních ících metod. Obr1. Záznamník MEg20 Pro obsluhu záznamníku MEG20 byla ze široké nabídky pr myslových mobilních za ízení vybrána za ízení MC9090 výrobce SYMBOL. Mobilní po íta MC9090 je obecn odolné za ízení ur ené pro úlohy sb ru dat v terénu, optimální zejména pro aplikace ode et spot eby a podporu práce servisních technik (vedle funkce terminálu záznamníku MEg20 jej lze využít pro další aplikace v plynárenství). Bolková, Hrbá ek- M ící technika v korozní praxi 4

5 Aplikace pro platformu Windows Mobile je uživatelsky nenáro ná a navíc p enositelná i na jiná za ízení typu PDA s OS Windows Mobile 5.0. Za ízení se chová jako b žné p enosné PC. Mobilní po íta nabízí možnosti p ipojení mnohem širšího spektra komponent, podporuje technologie WIFI,možnost p ipojení k PC p es USB i sjednocení metod m ení koroze v rámci celé republiky je výhodné zvolit jednotné, perspektivní za- ízení výrobce, který má dlouholeté zkušenosti s výrobou pr myslových aplikací Obr. 2.Mobilní po íta MC9090 Pro ú ely parametrizace MEG20 lze použít jakýkoli mobilní po íta p i spln ní následujících podmínek: Opera ní systém Windows Mobile 5.0. Opera ní systém musí obsahovat.net Compact Framework 2.0 Mobilní za ízení musí mít jeden USB port p íp. jiné za ízení pro komunikaci s PC a zárove jeden sériový port pro komunikaci s p ístrojem MEg20. Mobilní za ízení by m lo umož ovat sou asné p ipojení k PC a k MEg20. Bolková, Hrbá ek- M ící technika v korozní praxi 5

6 2.4 DALŠÍ M ÍCÍ P ÍSTROJE POUŽÍVANÉ V PRAXI Monitor PQ - MEg 30.4 Monitor kvality nap tí el: Dle SN EN a dle metod mezinárodního standardu IEC analyzuje všechny parametry kvality nap tí. Amos M Aktivní m icí ohebný sníma st ídavého proudu el: M ení st ídavých proud v distribu ních nn sítích. Monitor PQ - MEg 35 Monitor kvality nap tí el: pro trvalou instalaci a m ení parametr kvality nap tí dle SN EN MEg Trojfázový statistický voltmetr událostí el: M ení p erušení, pokles a odchylek, m ení statiky trojfázového nap tí. Monitor PQ MEg 30, 31, 32, 33 Monitor kvality nap tí el: P enosný p ístroj, m ení kvality nap tí dle SN EN Bolková, Hrbá ek- M ící technika v korozní praxi 6

7 MEg 40 Univerzální monitor el: Dlouhodobé m ení nap tí, proud, výkon a energií. Registrace erušení nap tí a maxim proud. MEg 50 Tester ochran el: Testování elektronických i elektromechanických ochran. AMOS10-31 Ohebné sníma e st ídavých proud el: M ení st ídavých proud ve stísn ných podmínkách. MEg MT ící proudové transformátory s d leným jádrem el: M ení st ídavých proud na izolovaných vn a nn kabelech bez jejich demontáže. IZP 1 Indikátor zkratových proud el: Indikace a dálková signalizace pr chodu zkratového proudu vn sítí s uzemn ným st edem. Bolková, Hrbá ek- M ící technika v korozní praxi 7

8 SAM Systém automatického monitoringu Systém dálkového m ení, sb ru, archivace a vyhodnocení m ení el. veli- in v etn kvality nap tí. 3 OVLÁDACÍ SOFTWARE GASACOR2MOBILE Aplikace GASACOR2 je serverovská aplikace, která slouží k p íprav m ení po trase a po zm ení k vyhodnocení výsledk po m ení po trase. Také se v této aplikaci vyhodnocují jednorázová m ení asová a polární. Pro správnou funkci aplikace GASACOR2MOBILE je podmínkou, správná funkce aplikace GASACOR2. Dále bude popisována pouze aplikace GASACOR2MOBILE. Aplikace GASACOR2MOBILE je ur ena pro ovládání m icího p ístroje dvoukanálového záznamníku MEg20 z mobilního za ízení. Aplikace GASACOR2MOBILE umož uje pomocí p ístroje MEg20 provád t dva typy m ení: ení po trase m ení systémová asová a polární m ení m ení jednorázová ení po trase: Jedná se o nej ast jší typ m ení. Zadání trasy (výb r bod m ení a p íslušných m ených veli in) je p ipraveno v aplikaci GASACOR2. Po importu trasy do mobilního za ízení lze pomocí aplikace GASA- COR2MOBILE a p ístroje MEg20 provád t vlastní m ení. Výsledky m ení jsou po uložení do mobilního za ízení p ipraveny pro export a zp tné nahrání do aplikace Gasacor2. Správný chod aplikací vyžaduje ucelené napln ní databází v aplikaci GASACOR2. Vzhledem k tomu, že v tšina t chto m ení má stejný pr - h, byl kladen maximální d raz p i vývoji aplikace na jednoduchost ovládání. asová a polární m ení: Jedná se o speciální typ m ení. Tato ást aplikace je variabiln jší, lze zde zadávat parametry m ení. Jejich zadání však není povinné, lze je zadat pozd ji p i vyhodnocení. Tato ást aplikace není závislá na aplikaci GASACOR2 a dá se použít i samostatn. 3.1 M ENÍ PO TRASE i použití tohoto m ení se spolupracuje s aplikací GASACOR2. Do mobilního za ízení je nahraná p edem nadefinovaná trasa s jednotlivými body trasy, které se mají m it. Nahráním trasy se rozumí nakopírování souboru XML do mobilního za ízení pomocí standardního nástroje ActiveSync. V souboru XML jsou uloženy jednotlivé body m ení v etn zadání m ených veli in a jejich parametr. Po nakopírování trasy do mobilního za ízení je vše p ipraveno k m ení na trase. Bolková, Hrbá ek- M ící technika v korozní praxi 8

9 Obr 3. M ení po trase Obr4. Parametrizace m ení po trase i m ení na trase lze najednou m it dv veli iny: dv nap tí nebo nap tí a proud. M it m žeme i pouze jednu veli inu. Po p azení m ené veli iny k m ícímu kanálu a po zapojení lze spustit m ení. Nam ené hodnoty se ukazují na obrazovce. Obsluha je informována o délce m ení, m ení m že ukon it v kterémkoli okamžiku. K nam eným výsledk m se ukládá i délka m ení. Obr 5. M ení dvou nap tí p i m ení po trase Nam ené výsledky se uloží do XML souboru. Po projití všech bod trasy a p ekopírování souboru se provede import souboru XML do aplikace GASACOR2, kde se provádí vyhodnocení nam ených dat. Vyhodnocování nam ených dat není obsaženo v této aplikaci. Bolková, Hrbá ek- M ící technika v korozní praxi 9

10 Obr 5. Nam ené hodnoty. Na prvním kanále se m ilo po dobu 10s konstantní nap tí 4,97V. P i dalším m ení se m ilo na druhém kanále konstantní nap tí 10mV po dobu 369s. 3.2 ASOVÁ A POLÁRNÍ M ENÍ asové m ení i asovém m ení se m í libovolné veli iny (nap tí a proud) na obou kanálech. Nej ast ji se asová m - ení používají pro m ení proudu do vzorku. M í se vstupující nebo vystupující proud do nebo z potrubí pomocí m rného ocelového vzorku o jednotkové ploše (nej ast ji100cm 2 ) a potenciál potrubí proti sond Doba po kterou m ení probíhá je zpravidla n kolik hodin (24hodin). Pomocí nam ené velikosti nap tí (potenciálu) a velikosti a sm ru proudu do vzorku lze stanovit stupe ohrožení potrubí. Bolková, Hrbá ek- M ící technika v korozní praxi 10

11 Obr.6: Naprogramování Meg20 pro asové m ení Provede se naprogramování MEg20 pro asové m ení. P ed naprogramováním se zadává: interval m ení (p edvoleno 1s), doba m ení (p edvoleno 24 hodin), start od (p edvoleno okamžit ). Dále se zadávají tyto parametry: Odpor p dy a vzdálenost sond p i m ení odporu p dy Wennerovou metodou Vlhkost p dy Plocha a odpor vzorku Místo m ení (pro pozd jší snadn jší za azení m ení ) Po naprogramování se mobilní po íta od MEg20 odpojí a MEg20 se na míst nechá m it. Po odm ení se m že Meg20 demontovat a odvézt k dobití baterií Demontovat a odsadit na další 24hod m ení za p edpokladu, že je MEg20 napájen z externího zdroje MEg20 demontovat a pomocí autonabíje ky dobít b hem jízdy v aut. Tento zp sob nabíjení je možné použít pouze p i kratších než 24 hodinových m eních, z d vodu délky nabíjení úpln vybitých akumulátor v MEg20. Bolková, Hrbá ek- M ící technika v korozní praxi 11

12 Obr. 7. Po naprogramování MEg20 je možné zobrazit nam ené hodnoty, které se ukládají do pam ti Polární m ení i polárním m ení m ení bludných proud - se m í 2 stejnosm rná nap tí ve dvou na sebe kolmých sm rech a to ve sm ru SpZ a SpJ (spole ná sonda-západ, spole ná sonda-jih). K m ení se používají 3 sondy (referen ní elektrody Cu/CuSO 4 ), které se vloží do zem a to tak, že jedna sonda - spole ná se p ipojí k MEG 20 jako zem a další dv sondy jsou vloženy do zem v na sebe kolmých sm rech. Spojnice jedné sondy a sondy spole né je ve sm ru sever- západ a spojnice druhé sondy ve sm ru sever-jih. K výpo tu hustoty bludných proud je pot eba také sondy zkalibrovat. Kalibrace se provádí p i zabudovaných sondách (uložených v zemi) u sebe. M í se 75 vzork (1min 25s), prvních 25 vzork se nezapo ítá, z ostatních se vypo ítá pr r. Zm ená kalibra ní nap tí se zohlední ve výsledcích polárního ení. Obr.8: Polární m ení Bolková, Hrbá ek- M ící technika v korozní praxi 12

13 Provede se naprogramování MEg20 pro polární m ení. P ed naprogramováním se zadává: interval m ení (p edvoleno 1s), doba m ení (p edvoleno 24 hodin), start od (p edvoleno okamžit ). Dále se zadávají tyto parametry: Odpor p dy a vzdálenost sond p i m ení odporu p dy Wernerovou metodou Vlhkost p dy Místo m ení (pro pozd jší snadn jší za azení m ení ) Vzdálenost sond p i polárním m ení Po naprogramování se mobilní po íta od MEg20 odpojí nebo se mohou po celou dobu m ení sledovat ené hodnoty na displeji. Po odm ení se m že Meg20 demontovat a odvézt k dobití baterií Demontovat a odsadit na další polární m ení za p edpokladu, že akumulátory v MEg20 jsou dostate nabity anebo MEg20 je napájen z externího zdroje MEg20 demontovat a pomocí autonabíje ky dobít b hem jízdy v aut. Bolková, Hrbá ek- M ící technika v korozní praxi 13

14 4 M ÍCÍ METODY 4.1 M ENÍ BLUDNÝCH PROUD - POLÁRNÍ M ENÍ Uvedené m ení vychází z požadavku SN , kde je uvedeno, že v rámci projektování nových ocelových potrubí (plynovod ), resp. p i jejich rekonstrukci a kontrole stavu existujících ocelových potrubí a p i dodate ném z izování a úpravách ochrany proti korozi existujících potrubí, nebo p i ešení spole né ochrany kovových za ízení uložených v p nebo ve vod mají být provedena m ení p ítomnosti elektrických stejnosm rných proud v zemi (bludných proud ) dle SN , resp. SN EN a TPG Bohužel v poslední dob se korozní pr zkum dle uvedené SN provádí jen v omezené mí e. Pro ukládání ocelových plynovod do zem nerozhodují ani tak výsledky korozního pr zkumu jako možnosti dané p edevším majiteli pozemk tj. p edevším cena v cných b emen, které se váží k pozemk m ve kterých jsou nebo budou plynovody uloženy. Je nutno však zd raznit, že díky zna né industrializaci území naší republiky s hustou pr myslovou a ob anskou zástavbou je tém celé území naší republiky pod mírnými až st edními vlivy bludných proud. P itom zna ná ást tohoto území, p evážn v oblastech velkých m stských a pr myslových aglomerací a koridor železni ních a tramvajových tratí s elektrickou stejnosm rnou trakcí je pod vlivy zvýšených až velmi vysokých vliv bludných proud. Z tohoto d vodu doporu uji p i projektování nových tras ocelových plynovod resp. p i rekonstrukcích ocelových plynovod, kdy jsou op t použity ocelová potrubí, která jsou mnohdy p ekládána do nových tras (jiných dních podmínek) provést polární m ení pro stanovení velikosti a p evážného sm ru toku bludných prou-. Výsledky tohoto m ení mohou význam p isp t k prosazení ú inné jak pasivní tak p edevším aktivní protikorozní ochrany plynovod, která zajístí požadovanou dlouhodobou bezpe nou a spolehlivou provozuschopnost plynovod. Toto platí p edevším pro ocelové potrubní rozvody v blízkosti elektrické stejnosm rné železni ní a tramvajové trakce. V t chto p ípadech by nem la být projektová dokumentace bez doložení a vyhodnocení výsledk polárního m ení v bec schválena. 4.2 M ENÍ PROUD DO VZORKU Uvedené m ení vychází jednak z požadavk stejných technických p edpis jako je uvedeno v bod 4.1 a dále SN EN , SN , TPG a TPG Tato m ení se provádí na existujících ocelových potrubích uložených v zemi. M ení potenciálu u ocelových potrubí s použitím vzorku Fe o zvolené ploše je jedním z nejefektivn jších a prakticky nejdosažiteln jších m ících postup daných v SN EN pro stanovení polariza ního potenciálu. V revidovaném TPG Stanovení technického stavu nízkotlakých a st edotlakých plynovodních sítí z oceli. Diagnostické metody. - je m ení velikosti a sm ru toku proudu do vzorku Fe 100 cm 2 základním kritériem po stanovení korozního ohrožení t chto plynovod bludnými proudy. Z uvedeného vyplývá, že m ení do vzorku má v oblasti protikorozní ochrany široké spektrum použití a je nutné stanovené m ící postupy s využitím vzorku náležit používat, jak p i pravidelných m eních aktivn chrán ných tak nechrán ných ocelových plynovod, tak p i dodate ném korozním pr zkumu dle SN provád ném v oblastech možného výskytu bludných a interferen ních proud. Zvlášt v oblastech zvýšených a velmi vysokých vliv bludných proud, jak je uvedeno v bod 4.1, jsou m ení na ocelových plynovodech s využitím vzorku Fe nezbytn nutná pro prokázání ú innosti provozovaného systému protikorozní ochrany, p ípadn pro prokázání nutnosti zvýšení ú innosti protikorozní ochrany nap. dopl- ním vhodného sytému aktivní ochrany. Tak jak je uvedeno v bod 4.1 ú inná protikorozní ochrana má v eském plynárenství zásadní dopad na dlouhodobou bezpe nou a spolehlivou dodávku zemního plynu. Z uvedeného d vodu musí být majiteli plynovod náležit podporována a zkvalit ována. Tohoto nelze bez kvalitn a kvalifikovan provád ných požadovaných m ení v oblasti protikorozní ochrany dosáhnout. Pro ilustraci uvádím obrázek, který odhalil korozní napadení ocelového potrubí, za pomoci m ení do vzorku Fe 100 cm 2, na aktivn nechrán ném nízkotlakém ocelovém plynovodu. Bolková, Hrbá ek- M ící technika v korozní praxi 1

15 Bolková, Hrbá ek- M ící technika v korozní praxi 2

16 5 LITERATURA [1] Dvoukanálový záznamník MEg20, popis p ístroje, Ing. Pospíchal, MEgA [2] Popis aplikace GASACOR2MOBILE, Ing. Bolková, Ing. Dofek, MEgA Bolková, Hrbá ek- M ící technika v korozní praxi 3
