Práce kaple Památníku Mohyla míru. Jednorázová a dlouhodobá měření mikroklimatu a povrchových teplot interiéru stavby.

Transkript

1 Akce: Část: Profese: Práce kaple Památníku Mohyla míru Jednorázová a dlouhodobá měření mikroklimatu a povrchových teplot interiéru stavby TP staveb Zpracovatel: Spolupráce: Ing. Jan Červenák V Chaloupkách 31, Praha 9, IČO: Sokolovská 212/445, Praha 8 tel , FAX , tel e - mail: cervenak.tp@ gmail.com web: Iva Mzyková Sokolovská 212/445, Praha 8 Tel Technická zpráva TP Datum: 06 14

2 Prace kaple Památníku Mohyla Míru Technická zpráva 1.Úvod: Pro zjištění příčin nepříznivého stavu v kapli byla provedena jednorázová a dlouhodobá měření a sledování mikroklimatických poměrů interiéru Jednorázová měření diagnostikují nejen parametry mikroklimatu ale i hodnoty povrchových teplot a rychlosti proudění vzduchu nově proraženými otvory Měřením se sledují především tyto vlivy a specifika stavby: - změny mikroklimatu v prostoru kaple. - ovlivňující faktory povrchové teploty a vlhkost stavebních konstrukcí - ovlivňující faktory proudění přiváděného vzduchu do kaple 2.Jednorázová měření hodnot teploty a relativní vlhkosti vzduchu, dotykové teploty povrchů a proudění vzduchu otvory: Měření byla prováděnou přístrojem Testo 452 a sondami t/rh, termo anemometrickou sondou a dotykovou teplotní sondou. Měření bylo provedeno na místech 1-25 viz schéma. Z tohoto komplexního měření lze lépe usuzovat, zda se jedná o vlhkostní zátěž působící vlivem zátěže z ovzduší kondenzací nebo vlivem dešťové vody dopadající na netěsný plášť objektu. Protokoly z měření jsou zpracována graficky a jsou přílohou této zprávy. 3 Popis míst měření dlouhodobého sledování Měření jsou prováděna data logety R 31 a 3121 v půl hodinových intervalech. Čidla umístěná na úrovni přízemí: 1 za bustou. ve výšce cca 00 mm 2 nad plaketou. ve výšce cca 00 mm 3 Ve dveřích venkovní parametr. ve výšce cca 2500 mm 4 Vyhodnocení jednorázových měření Jednorázová měření prokazují velmi negativní poměry uvnitř kaple. Těžká spodní část kaple je nejen totálně nasycena zatékající vodou, ale je ještě vychlazována vzduchem proudícím z prostoru mezi dutiny vždy v čele bočních nik. Proudící nasycený vzduch se pak hromadí v těchto nikách, kde předává nejen energii tepelnou ale především i vlhkost. Vzduch se v prostoru kaple téměř nepohybuje vertikálně, ale zůstává pouze ve vrstvách nad podlahou. TP 06/ 14 Str. 2

3 Prace kaple Památníku Mohyla Míru Technická zpráva 4 Vyhodnocení dlouhodobého sledování celkově v období Dlouhodobé měření potvrzuje všechny měření jak jednorázová, termo kamerou, tak i kouřové zkoušky. Co však dlouhodobá měření prokázala je fakt, v jak dlouhých obdobích dochází k trvalé kondenzaci vzduchu na vnitřních povrchách. Z grafů je dobře patrné, kdy vlhkostní křivka je 0% tj. plné nasycení vzduchu a při tj. teploty vzduchu a teploty rosného bodu vzduchu dotyku červené a modré křivky. Co je však velmi důležitý fakt, že tyto stavy jsou nejen v zimním období, ale i v období začínajícího léta. TP 06/ 14 Str. 3

4 Akce: Objekt: Část: Stupeň: Projektant: MOHYLA MÍRU MOHYLA MÍRU Měření TP - Diagnostika Praha 8, Sokolovská MOHYLA MÍRU 14 TP - Diagnostika 1 / 3

5 MOHYLA MÍRU Označení bodu Kaple Stěna východní 01a Stěna severní 02a Stěna severní 03a Stěna severní 04a Stěna severní 05a Stěna severní 06a Stěna severní 07a Stěna severní 08a Stěna západní 09a Stěna západní a Stěna západní 11a Stěna západní 12a Stěna západní 13a Stěna jižní 14a Stěna jižní 15a Stěna jižní 16a Stěna jižní 17a Stěna jižní 18a Stěna jižní 19a Stěna jižní a Stěna východní 21a Stěna východní 22a Stěna východní 23a VZDUCH teplota [ C] vlhkost [%] POVRCH teplota [ C] Meteorologické podmínky venkovní teplota [ C]: -1,0 vlhkost vzduchu [%]: 80 tlak vzduchu [Pa]: obloha: polojasno srážky: směr větru: rychlost větru [m/s]: vlhkost [%] Měrná vlhkost [g/kg s.v.] PROTOKOL O MĚŘENÍ MIKROKLIMATU Entalpie [kj/kg s.v.] Rosný bod [ C] Vlhkost na povrchu [%] Parciální tlak par [Pa] 1,7 81,1 1,6 3,53,56-1,2 81,7 553,5 1,7 81,1 1,6 3,53,56-1,2 81,7 553,5 1,7 81,1 1,6 3,53,56-1,2 81,7 553,5 1,7 81,1 1,2 3,53,56-1,2 84,1 553,5 1,7 81,1 1,4 3,53,56-1,2 82,9 553,5 1,7 81,1 1,2 3,53,56-1,2 84,1 553,5 1,7 81,1 1,3 3,53,56-1,2 83,5 553,5 1,7 81,1 1,4 3,53,56-1,2 82,9 553,5 1,7 81,1 1,4 3,53,56-1,2 82,9 553,5 1,7 81,1-0,2 3,53,56-1,2 93,1 553,5 1,7 81,1-0,2 3,53,56-1,2 93,1 553,5 1,7 81,1-0,2 3,53,56-1,2 93,1 553,5 1,7 81,1 1,4 3,53,56-1,2 82,9 553,5 1,7 81,1 1,4 3,53,56-1,2 82,9 553,5 1,7 81,1 1,3 3,53,56-1,2 83,5 553,5 1,7 81,1 1,2 3,53,56-1,2 84,1 553,5 1,7 81,1 1,5 3,53,56-1,2 82,3 553,5 1,7 81,1 1,0 3,53,56-1,2 85,3 553,5 1,7 81,1 1,7 3,53,56-1,2 81,1 553,5 1,7 81,1 1,0 3,53,56-1,2 85,3 553,5 1,7 81,1 1,7 3,53,56-1,2 81,1 553,5 1,7 81,1 1,0 3,53,56-1,2 85,3 553,5 1,7 81,1 0,7 3,53,56-1,2 87,2 553,5 14 TP - Diagnostika čas měření: 11:00 2 / 3

6 MOHYLA MÍRU Označení bodu Stěna východní 24a Podlaha 25a VZDUCH teplota [ C] vlhkost [%] POVRCH teplota [ C] vlhkost [%] Měrná vlhkost [g/kg s.v.] PROTOKOL O MĚŘENÍ MIKROKLIMATU Entalpie [kj/kg s.v.] Rosný bod [ C] Vlhkost na povrchu [%] Parciální tlak par [Pa] 1,7 81,1 1,2 3,53,56-1,2 84,1 553,5 1,7 81,1 2,1 3,53,56-1,2 78,8 553,5 software: datadesign TP - Diagnostika 3 / 3

7

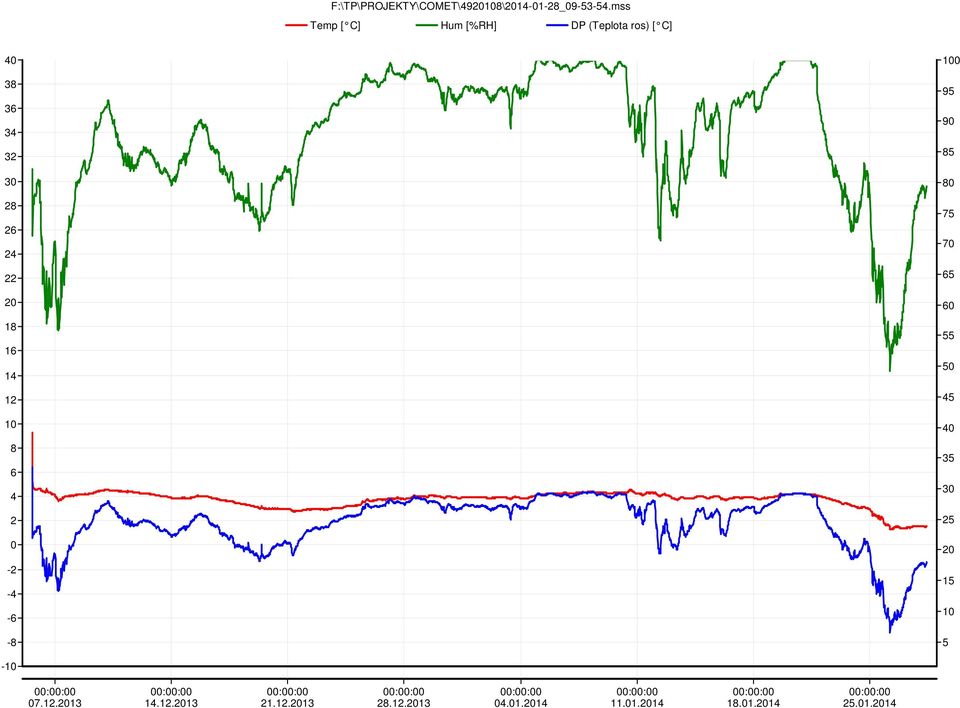

8 F:\TP\PROJEKTY\COMET\498\ _ mss Temp [ C] Hum [%RH] DP (Teplota ros) [ C]

9 F:\TP\PROJEKTY\COMET\498\ _ mss Temp [ C] Hum [%RH] DP (Teplota ros) [ C] , , , , , ,5 11,5 9,5 9 8,5 8 7,5 7 6,

10 F:\TP\PROJEKTY\COMET\498\ _ mss Temp [ C] Hum [%RH] DP (Teplota ros) [ C]

11 F:\TP\PROJEKTY\COMET\498\ _ mss Temp [ C] Hum [%RH] DP (Teplota ros) [ C]

12 F:\TP\PROJEKTY\COMET\498\ _ mss Temp [ C] Hum [%RH] DP (Teplota ros) [ C]

13 F:\TP\PROJEKTY\COMET\690\ _ mss Temp [ C] Hum [%RH] DP (Teplota ros) [ C]

14
