1 NOVINKY V PORTFOLIU Ing. Bohdana Hrbáčková, Mgr. Filip Teper

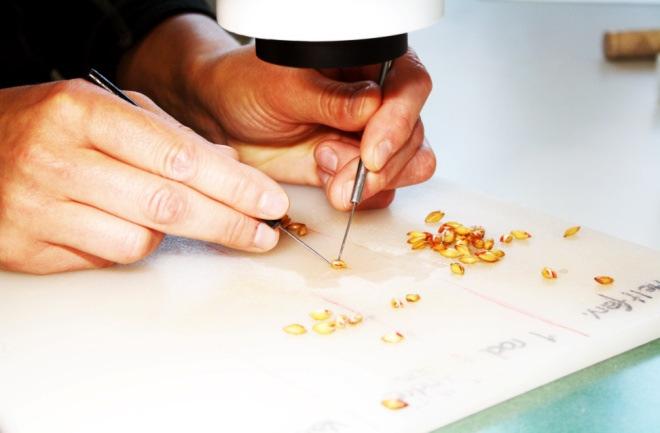

2 DIGITÁLNÍ MIKROSKOPY TAGARNO

3 DIGITÁLNÍ MIKROSKOPY TAGARNO Model TAGARNO FHD ZIP Specifikace 48x zvětšení Jednoduché zpracování obrazu do PC Fixní poloha mikroskopu TAGARNO FHD ZAP Laserové ukazovátko 48x zvětšení Jednoduché zpracování obrazu do PC Možnost natáčení mikroskopu do stran TAGARNO FHD UNO Zvětšení až 82x Výškově nastavitelný mikroskop Jednoduché zpracování obrazu do PC a USB klíč

4 DIGITÁLNÍ MIKROSKOPY TAGARNO Model TAGARNO FHD TREND Specifikace Zvětšení až 297x Schopnost multiostření Průběžně nastavitelná výška mikroskopu Jednoduché zpracování obrazu do PC a USB klíč Laserové ukazovátko TAGARNO FHD PRESTIGE Zvětšení až 590x Možnost bočního přísvitu Schopnost multiostření Průběžně nastavitelná výška mikroskopu Jednoduché zpracování obrazu do PC a USB klíč

5 MANUÁLNÍ PEVNOSTROJMT50

6 MANUÁLNÍ PEVNOSTROJMT50 Možnosti měření: Délka Průměr Tvrdost

7 MANUÁLNÍ PEVNOSTROJMT50 MultiTest 50 je přístroj vybavený moderní elektronikou s robustní mechanikou poskytující vysoce spolehlivá zkušební data, které lze automaticky vyhodnotit.

8 MANUÁLNÍ PEVNOSTROJMT50 rozsah měření do 800N volba modu měření při konstantní rychlosti nebo lineární síle nastavitelná konstantní rychlost do 5mm/s nastavitelnost při práci v lineární síle: do 200 N/sec rozsah měření délky a průměru: 0-35 mm možnost výpočtu statistiky možnost zapojení sériové nebo síťové tiskárny možnost tisku reportu včetně statistiky automatické stahování výsledků na USB klíč, včetně statistiky

9 DIGITÁLNÍ MIKROSKOPY TAGARNO Propojení mikroskopu s monitorem Vhodné na příjem surovin rychlé a snadné měření na reálných snímcích Víceúčelové zaostření Vytvoření fotodokumentace náhledů obrazovky Výběr z 5 modelů

10 MANUÁLNÍ PEVNOSTROJMT50 Ukázka tisku reportu

11 STANOVENÍ VLHKOSTI Orientační vlhkoměry Laboratorní vlhkoměry Online vlhkoměr Online NIR

12 ORIENTAČNÍ MĚŘENÍ VLHKOSTI Perten Aquamatic 5800 založen na stejném principu jako ověřitelné vlhkoměry Rychlé výsledky do cca 15 vteřin Přenosný bateriové napájení Vysoká přesnost a opakovatelnost Nemá možnost ověření u ČMI

13 MĚŘENÍ OVĚŘITELNÝMI VLHKOMĚRY

14 MĚŘENÍ VLHKOSTI ONLINE Měření vlhkosti pomocí mikrovlného principu Rezonanční křivky pro vzorky s různým obsahem vlhkosti

15 MĚŘENÍ VLHKOSTI ONLINE Příklad kalibračního grafu Počet vzorků: 9, korelační koeficient: 0,99, směrodatná odchylka +- 0,1% Laboratorní měření: vlhkost měřená v sušárně

16 MĚŘENÍ VLHKOSTI ONLINE Vyhodnocovací jednotky Planární senzor

17 MĚŘENÍ VLHKOSTI ONLINE

18 NIR ON-LINE PŘÍKLADY APLIKACÍ Monitorování vstupů Sušení - optimalizace výstupu Řízení sušiny Finální úprava v míchačce tukování, vlhkost

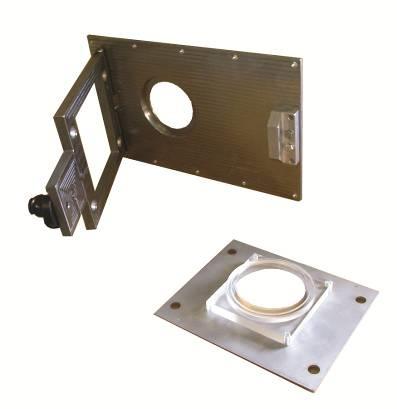

19 PERTEN DA-7300 ON-LINE ZALOŽENO NA OVĚŘENÉ TECHNOLOGII Přenositelné kalibrace z řady laboratorních přístrojů DA 7200 a DA 7250 Kontinuální měření kvality Propojení pomocí sítě ethernet a vzdálený přístup

20 PŘÍKLADY INSTALACE instalace mlýn Aurora Hamburg kontinuální kontrola kvality kapacita 25 tun/hod aplikace: pšenice a žito (celá zrna)

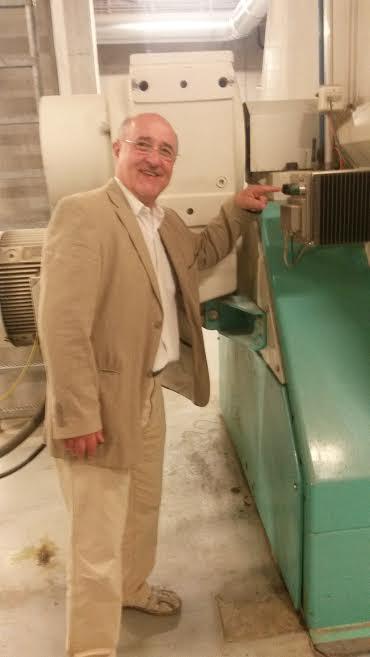

21 PŘÍKLADY INSTALACE instalace výrobna krmných směsí UFA, Herzogenbuchsee Švýcarsko kontinuální kontrola kvality Online měření vlhkosti, tuku, N-látek Automatický systém na dostřik tuku a vody do KS

22 VÝROBA SMĚSÍ Kalibrace pro sóju: vlhkost tuk popel N-látky Lysine_DB Cysteine_DB Methionine_DB Tryptophan_DB Threonine_DB Tyrosine_DB Phenylalanine_DB Arginine_DB Isoleucine_DB Leucine_DB Proline_DB

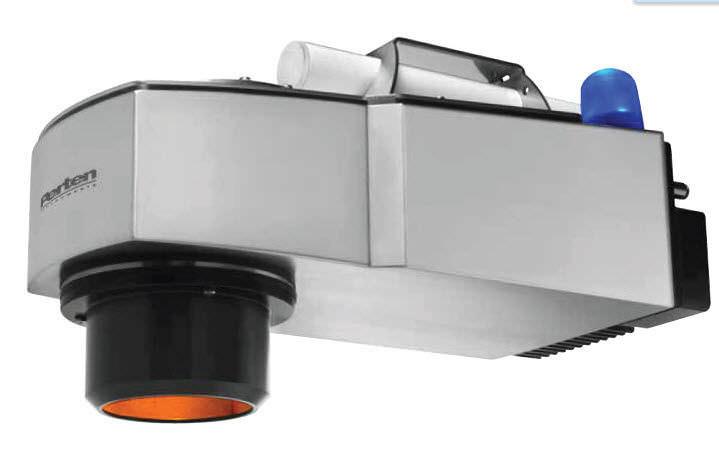

23 DA7440 bezdotykový online NIR Snadná instalace nad jedoucí pás Nízká finanční náročnost na pořízení a provoz Online měření vlhkosti, tuku, Nlátek a dalších parametrů Možno propojit na PLC

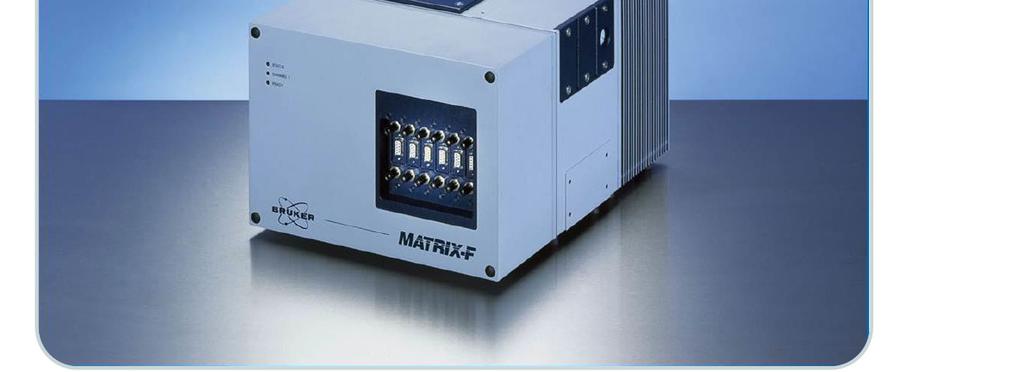

24 BRUKER MATRIX F

25 Q412/A NIR EMISSION HEAD Měřící element je propojen se spektrofotometrem optickým kabelem Tento koncept umožňuje kombinaci jednoho spektrofotometru a více měřících zařízení Spektrofotometr může být mimo prostor výroby

26 Q412/A NIR EMISSION HEAD 2x 5 W NIR lampa pracovní vzdálenost: 10 cm oblast měření: 10 mm třída ochrany: NEMA 4 teplota prostředí: max. 40 o C provedení: nerezová ocel (1.4301) Safírové sklo s interní referencí

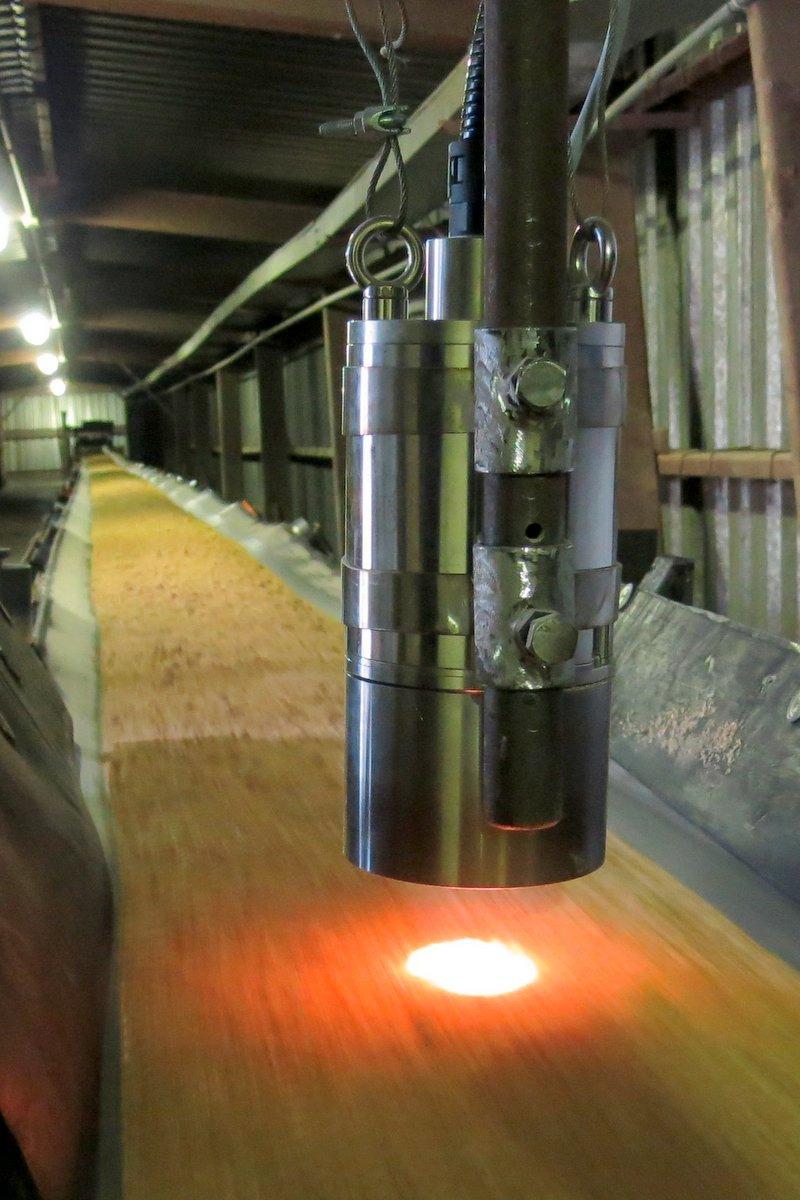

27 October 30, 2017 MATRIX-F S EMISSION HEAD PŘÍKLADY INSTALACÍ

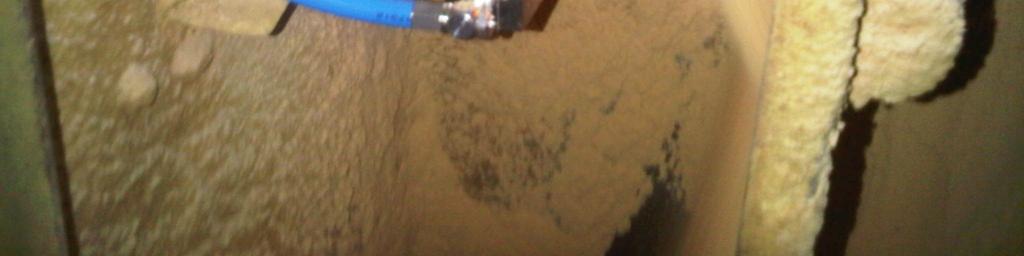

28 MATRIX-F s Emission Head příklady instalací

29 Q412 on-line analýza sojového šrotu Po instalaci a Po ponoření do proudu materiálu Poznámka: Adaptér byl takto používán pouze během testování. Pro finální fázi se před něj umístil kovový nůž, který seřezával plynoucí materiál na požadovanou výšku.

30 OBSAHU TUKU V SOJOVÉM ŠROTU ON-LINE VS. LABORATORNĚ, 48 HODIN

31 STANOVENÍ VLHKOSTI SOJOVÉHO ŠROTUON-LINE VS. LABORATORNĚ, 48 HODIN

32 STANOVENÍ N-LÁTEK V SOJOVÉM ŠROTUON-LINE VS. LABORATORNĚ, 48 HODIN

33 Rádi Vás u nás přivítáme! Bořetická 2668/1, Praha 9 Horní Počernice
