PŘEHLED DOPLŇKŮ PRO VOZIDLA MITSUBISHI

Transkript

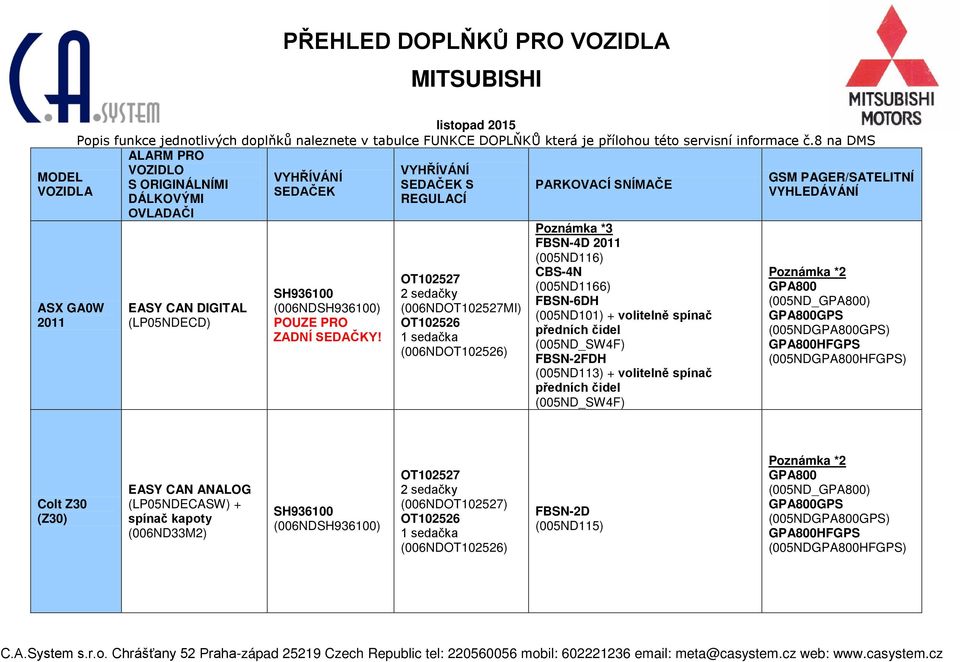

1 ASX GA0W 2011 EASY CAN DIGITAL (LP05NDECD) POUZE PRO ZADNÍ SEDAČKY! (006NDMI) volitelně spínač předních čidel volitelně spínač předních čidel (005ND) Colt Z30 (Z30) EASY CAN ANALOG (LP05NDECASW) + spínač kapoty (006ND33M2) (006ND) (005ND)

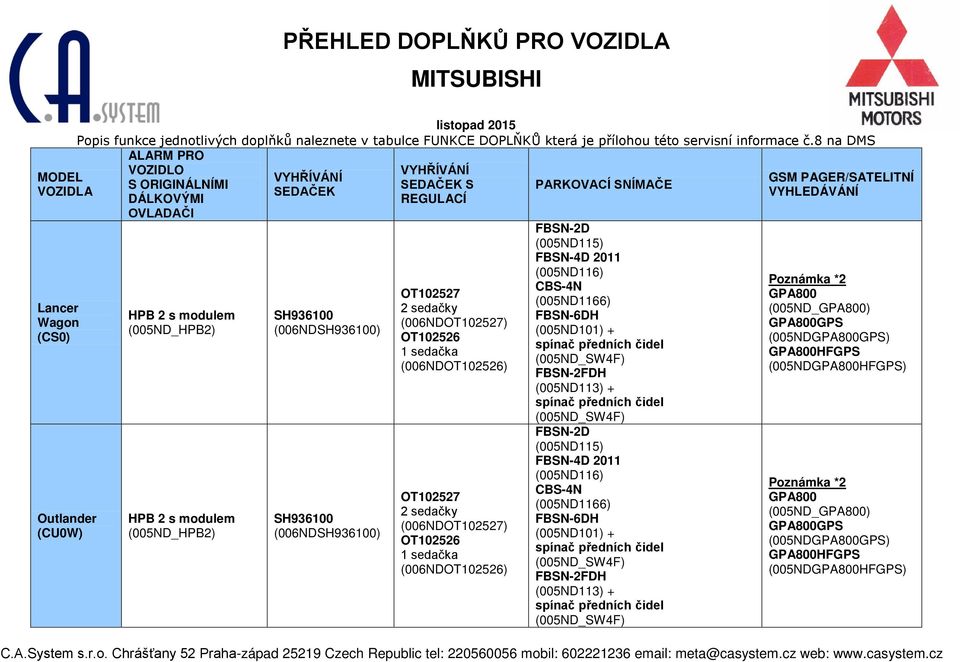

2 Lancer Wagon (CS0) Outlander (CU0W) HPB 2 s modulem (005ND_HPB2) HPB 2 s modulem (005ND_HPB2) (006ND) (006ND) (005ND) (005ND)

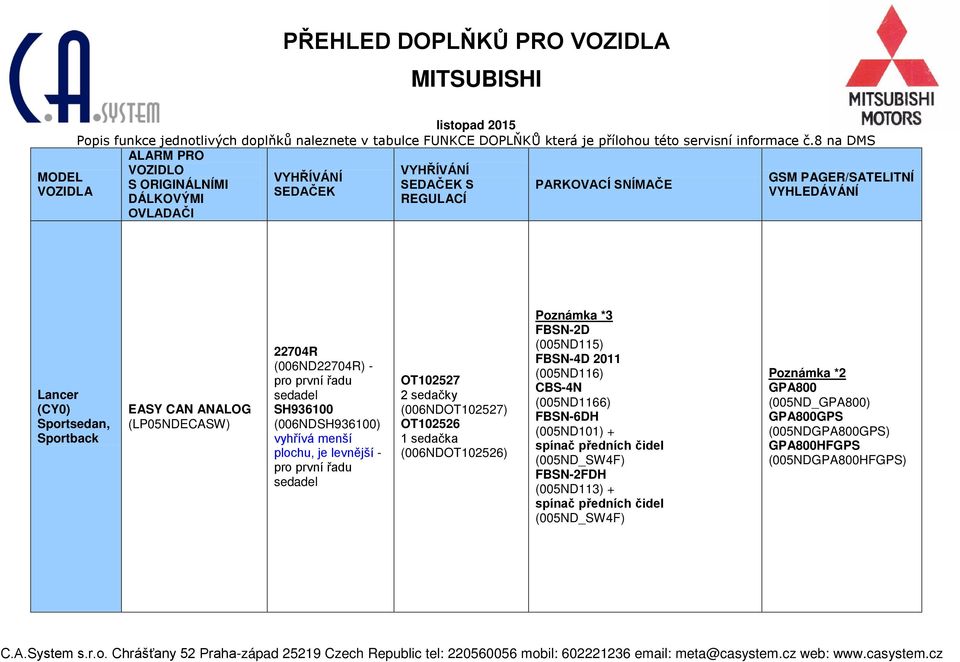

3 Lancer (CY0) Sportsedan, Sportback EASY CAN ANALOG (LP05NDECASW) 22704R (006ND22704R) - pro první řadu sedadel plochu, je levnější - pro první řadu sedadel (006ND) (005ND)

4 Lancer Rallyart (CY0) Sportsedan, Sportback EASY CAN ANALOG (LP05NDECASW) 22704R (006ND22704R) plochu, je levnější (006ND) (005ND)

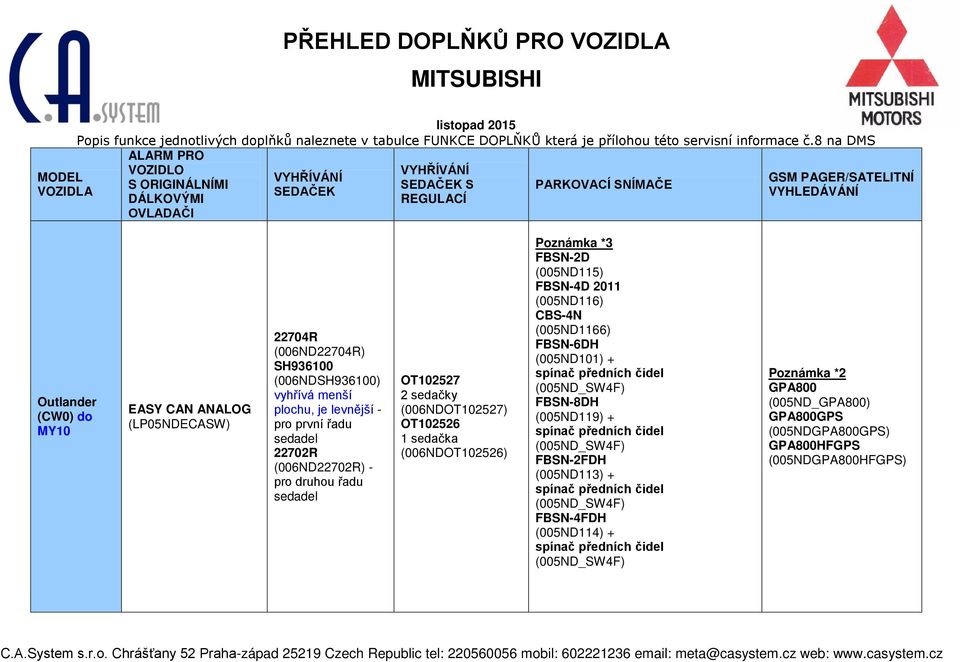

5 Outlander (CW0) do MY10 EASY CAN ANALOG (LP05NDECASW) 22704R (006ND22704R) plochu, je levnější - pro první řadu sedadel 22702R (006ND22702R) - pro druhou řadu sedadel (006ND) FBSN-8DH (005ND119) + FBSN-4FDH (005ND114) + (005ND)

6 REVIZE Outlander (CW0) od MY10 EASY CAN DIGITAL (LP05NDECD) 22704R (006ND22704R) plochu, je levnější - pro první řadu sedadel 22702R (006ND22702R) - pro druhou řadu sedadel (006NDMI) (005ND) Outlander GF EASY CAN EVO ANALOG (LP05NDECASW) plochu, je levnější - pro přední nebo zadní sedadla (006ND) - pro přední nebo zadní sedadla (005ND)

7 Outlander GF EASY CAN EVO ANALOG (LP05NDECASW) plochu, je levnější - pro přední nebo zadní sedadla (006ND) - pro přední nebo zadní sedadla FBSN-8DH (005ND119) + FBSN-4FDH (005ND114) + (005ND)

8 Outlander PHEV (GG) Pajero (V60) EASY CAN EVO DIGITAL (LP05NDECDPHEV) HPB 2 s modulem (005ND_HPB2) plochu, je levnější - pro přední nebo zadní sedadla (006ND) - pro přední nebo zadní sedadla (006ND) (005ND) (005ND)

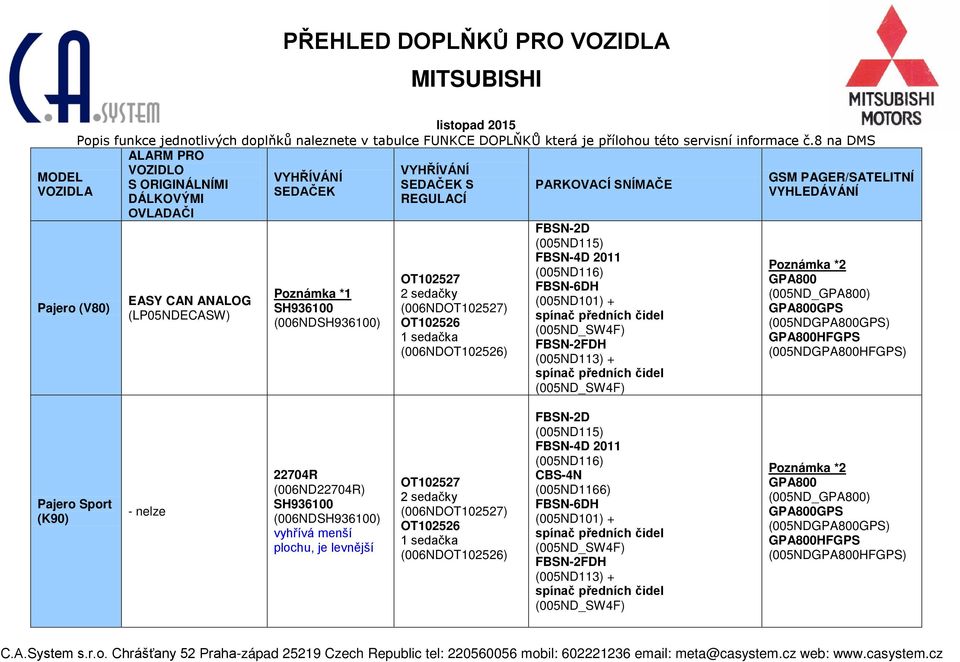

9 Pajero (V80) EASY CAN ANALOG (LP05NDECASW) Poznámka *1 (006ND) (005ND) Pajero Sport (K90) - nelze 22704R (006ND22704R) plochu, je levnější (006ND) (005ND)

10 Grandis (NA0W) HPB 2 s modulem (005ND_HPB2) + diodový oddělovač M134 (006ND_M134) (006ND) (005ND) L200 (KA0T) HPB2 (005NDHPB2X) (006ND) SR2RTG (005ND_SR2RTG) Pro vozy bez zadního plastového nárazníku. FBSN 2D Pro vozy se zadním plastovým nárazníkem. (doplnit delší kabel snímačů) (005ND)

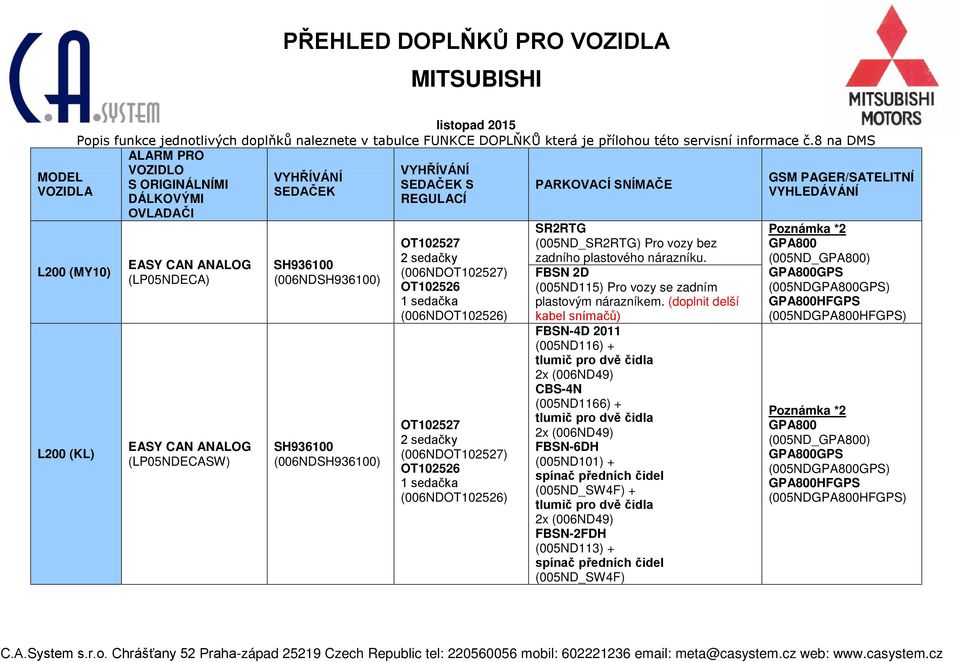

11 L200 (MY10) L200 (KL) EASY CAN ANALOG (LP05NDECA) EASY CAN ANALOG (LP05NDECASW) (006ND) (006ND) SR2RTG (005ND_SR2RTG) Pro vozy bez zadního plastového nárazníku. FBSN 2D Pro vozy se zadním plastovým nárazníkem. (doplnit delší kabel snímačů) + tlumič pro dvě čidla 2x (006ND49) + tlumič pro dvě čidla 2x (006ND49) + tlumič pro dvě čidla 2x (006ND49) (005ND) (005ND)

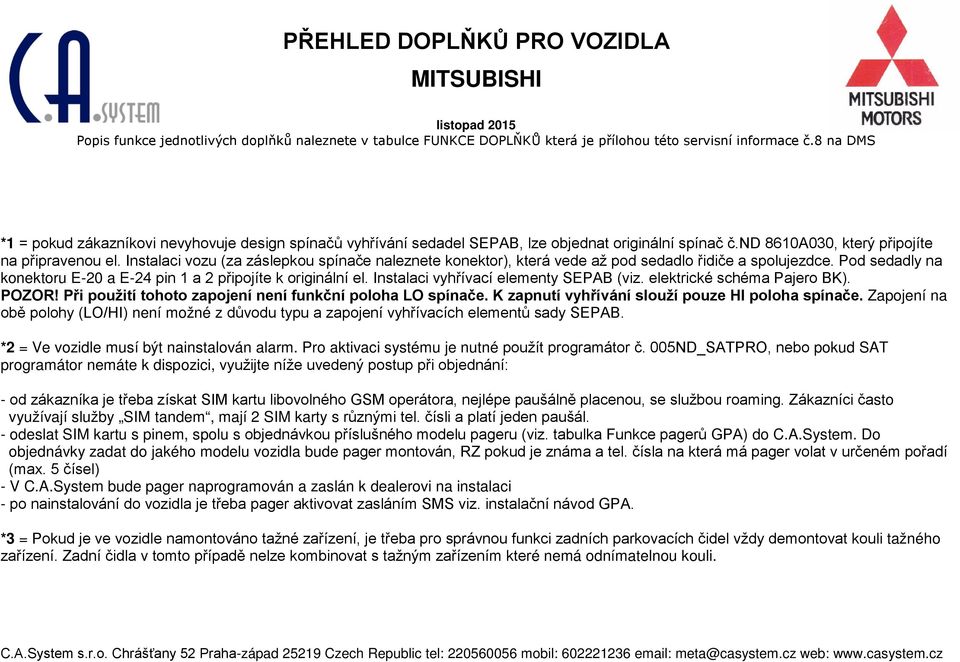

12 *1 = pokud zákazníkovi nevyhovuje design spínačů vyhřívání sedadel SEPAB, lze objednat originální spínač č.nd 8610A030, který připojíte na připravenou el. Instalaci vozu (za záslepkou spínače naleznete konektor), která vede až pod sedadlo řidiče a spolujezdce. Pod sedadly na konektoru E-20 a E-24 pin 1 a 2 připojíte k originální el. Instalaci vyhřívací elementy SEPAB (viz. elektrické schéma Pajero BK). POZOR! Při použití tohoto zapojení není funkční poloha LO spínače. K zapnutí vyhřívání slouží pouze HI poloha spínače. Zapojení na obě polohy (LO/HI) není možné z důvodu typu a zapojení vyhřívacích elementů sady SEPAB. *2 = Ve vozidle musí být nainstalován alarm. Pro aktivaci systému je nutné použít programátor č. 005ND_SATPRO, nebo pokud SAT programátor nemáte k dispozici, využijte níže uvedený postup při objednání: - od zákazníka je třeba získat SIM kartu libovolného GSM operátora, nejlépe paušálně placenou, se službou roaming. Zákazníci často využívají služby SIM tandem, mají 2 SIM karty s různými tel. čísli a platí jeden paušál. - odeslat SIM kartu s pinem, spolu s objednávkou příslušného modelu pageru (viz. tabulka Funkce pagerů GPA) do C.A.System. Do objednávky zadat do jakého modelu vozidla bude pager montován, RZ pokud je známa a tel. čísla na která má pager volat v určeném pořadí (max. 5 čísel) - V C.A.System bude pager naprogramován a zaslán k dealerovi na instalaci - po nainstalování do vozidla je třeba pager aktivovat zasláním SMS viz. instalační návod GPA. *3 = Pokud je ve vozidle namontováno tažné zařízení, je třeba pro správnou funkci zadních parkovacích čidel vždy demontovat kouli tažného zařízení. Zadní čidla v tomto případě nelze kombinovat s tažným zařízením které nemá odnímatelnou kouli.

13 PŘEHLED FUNKCÍ PAGERŮ GPA Funkce pagerů GPA GPA 800 GPA 800 GPS GPA 800 HFGPS signalizace poplachu alarmu voláním, SMS *1 *1 *1 signalizace poplachu alarmu s určením polohy GPS *1 *1 signalizace odpojení napájení/odpojení autobaterie voláním, SMS *3 *3 *3 signalizace poklesu kapacity autobaterie voláním, SMS *3 *3 *3 periodický test vitality - vozidlo se samo hlásí majiteli pomocí SMS *3 *3 *3 možnost připojení k poplachovému výstupu alarmu Metasystem * * * možnost připojení k siréně sériového alarmu vozidla pomocí modulu 005ND_VDS (modul poklesu napětí) * * * možnost připojení ke klaksonu sériového alarmu vozidla * * * SMS žádost o informaci o stavu zařízení/vozidla *3 *3 *3 SMS žádost o polohu GPS *3 *3 SMS žádost o polohu GSM žádost o polohu v aplikaci "Kde je" na SMS dálkové ovládání blokování starteru (nutno zapojit okruh imobilizeru ve vozidle) SMS dálkové ovládání blokování motoru (pouze na objednání, nutno zapojit okruh imobilizeru ve vozidle) SIM karta T-mobile Twist v sadě *3 *3 *3 *3 *3 vnitřní záložní zdroj * * * modul GPS pro určení polohy OPT * * handsfree (mikrofon a reproduktor) OPT OPT * klávesnice pro volání z GPA OPT OPT * crash senzor - havárie OPT OPT OPT

14 OPT - doplňkové příslušenství (není součástí GPA) K provozu GPA je zapotřebí SIM karta mobilního operátora, která není součástí sady. Doporučujeme SIM s paušálním provozem, jelikož u předplacených karet jsou některé funkce nedostupné. *1=po naprogramování pomocí SAT programátoru a připojení k alarmu *2=po naprogramování na dálku a připojení k alarmu *3=po naprogramování pomocí SAT programátoru

15 ZNAČENÍ METASYSTEM POPIS DOPLŇKU Alarm pro originální dálkové ovládání vozidla. Hlídá dveřní spínače, kapotu, kufr, ultrazvuková čidla, zálohovaná HPB2, HPB TOP PLIP, EASY siréna, možnost zapojení imobilizeru, výstup pro klakson, paměť poplachu, možnost rozšíření funkcí (pager, CAN ANALOG náklonové čidlo ) - HPBTOPCAN2 - EASY CAN DIGITAL HPA4TOP HPA2 Alarm pro originální dálkové ovládání vozidla s připojením na CAN BUS vozidla. Snadná a rychlá instalace. Hlídá dveřní spínače, kapotu, kufr, ultrazvuková čidla, zálohovaná siréna, možnost zapojení imobilizeru, výstup pro klakson, paměť poplachu, možnost rozšíření funkcí (pager, náklonové čidlo ) Alarm s vlastními dálkovými ovladači. Hlídá dveřní spínače, kapotu, kufr, ultrazvuková čidla, zálohovaná siréna, možnost zapojení imobilizeru, výstup pro klakson, paměť poplachu, možnost rozšíření funkcí (pager, náklonové čidlo ), ovládání centrálního zamykání Alarm/dálkové ovládání centrálního zamykání. Možnost zapojit hlídání dveřní spínače, kapotu, kufr, výstup pro klakson, možnost zapojení imobilizeru, možnost rozšíření funkcí (pager, náklonové čidlo ) Sada vyhřívání je určena pro dvě sedačky (sedák a opěrák). Teplota vyhřívání je automaticky regulována termostatem pro každou sedačku zvlášť v rozmezí C. Sada vyhřívání je určena pro dvě, nebo jednu sedačku (sedák a opěrák). 3 stupně regulace teploty vyhřívání. Teplota vyhřívání je automaticky regulována termostatem pro každou sedačku zvlášť v rozmezí C. Parkovací snímače 2 zadní. Parkovací snímače 4 zadní. Parkovací snímače 4 zadní a 2 přední Parkovací snímače 4 zadní a 4 přední Parkovací snímače 2 přední Parkovací snímače 4 přední Vyhřívání sedaček Vyhřívání sedaček a FBSN-8DH FBSN-4FDH Spínač předních čidel SW4F Umožňuje ruční vypnutí/zapnutí předních parkovacích snímačů TPM24-4 Snímání tlaku v pneumatikách, sada pro 4 kola M14 (006ND19) Piezoelektrické nárazové čidlo jako doplněk autoalarmu Náklonové čidlo detekující naklánění vozidla např. při pokusu o krádež naložením na odtahovou službu. Doplněk M1603 (006ND22) autoalarmu. Náklonové čidlo detekující naklánění vozidla např. při pokusu o krádež kol, nebo o krádež vozidla naložením na M160 (006ND05) odtahovou službu. Doplněk autoalarmu TPM24-4 (006ND_TPM244) Monitorování tlaku v pneumatikách.
