UTG9000B & UTG9000D Série DDS Generátorů Funkcí Uživatelský Manuál

Transkript

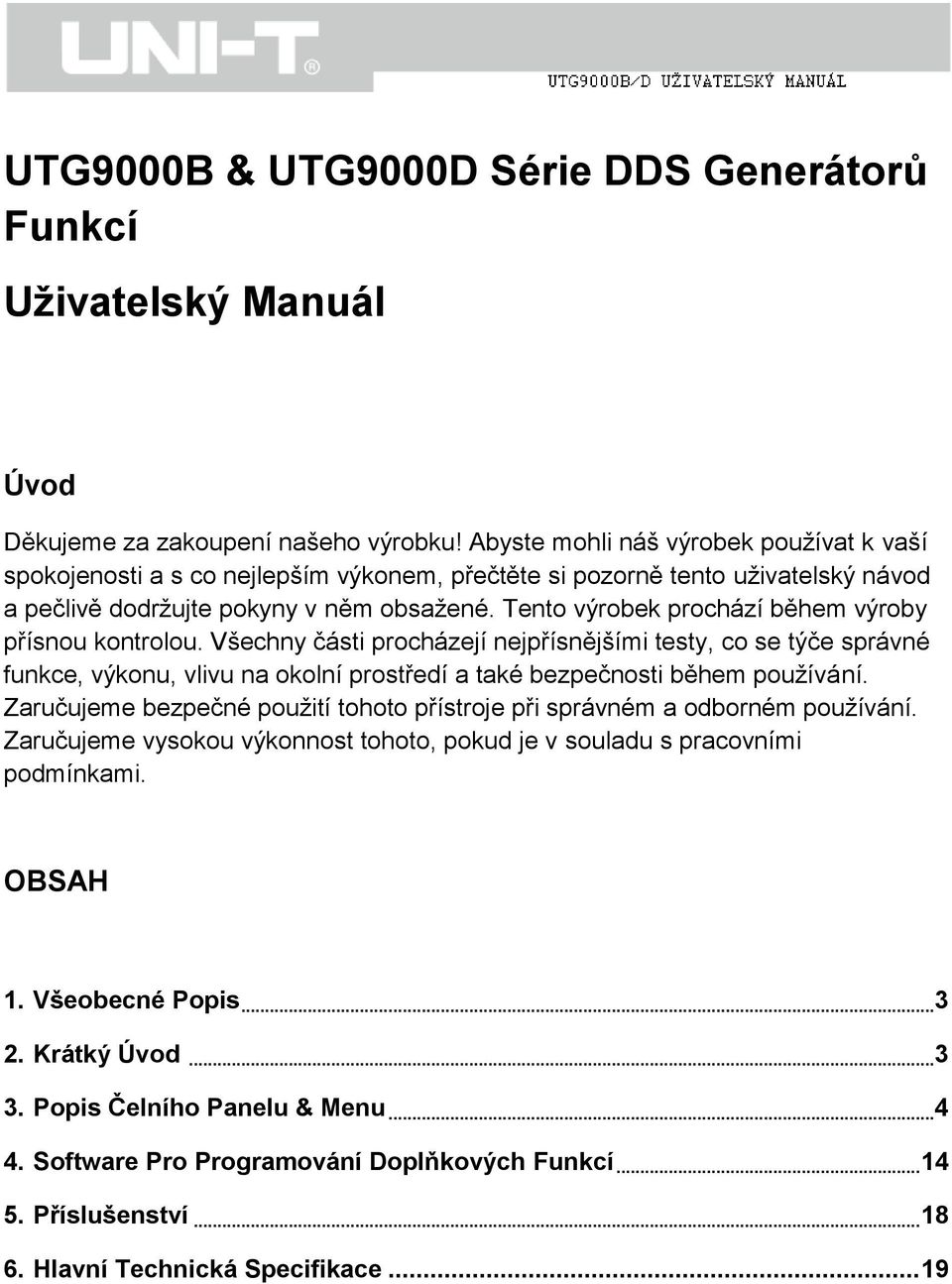

1 UTG9000B & UTG9000D Série DDS Generátorů Funkcí Uživatelský Manuál Úvod Děkujeme za zakoupení našeho výrobku! Abyste mohli náš výrobek používat k vaší spokojenosti a s co nejlepším výkonem, přečtěte si pozorně tento uživatelský návod a pečlivě dodržujte pokyny v něm obsažené. Tento výrobek prochází během výroby přísnou kontrolou. Všechny části procházejí nejpřísnějšími testy, co se týče správné funkce, výkonu, vlivu na okolní prostředí a také bezpečnosti během používání. Zaručujeme bezpečné použití tohoto přístroje při správném a odborném používání. Zaručujeme vysokou výkonnost tohoto, pokud je v souladu s pracovními podmínkami. OBSAH 1. Všeobecné Popis Krátký Úvod Popis Čelního Panelu & Menu Software Pro Programování Doplňkových Funkcí Příslušenství Hlavní Technická Specifikace... 19

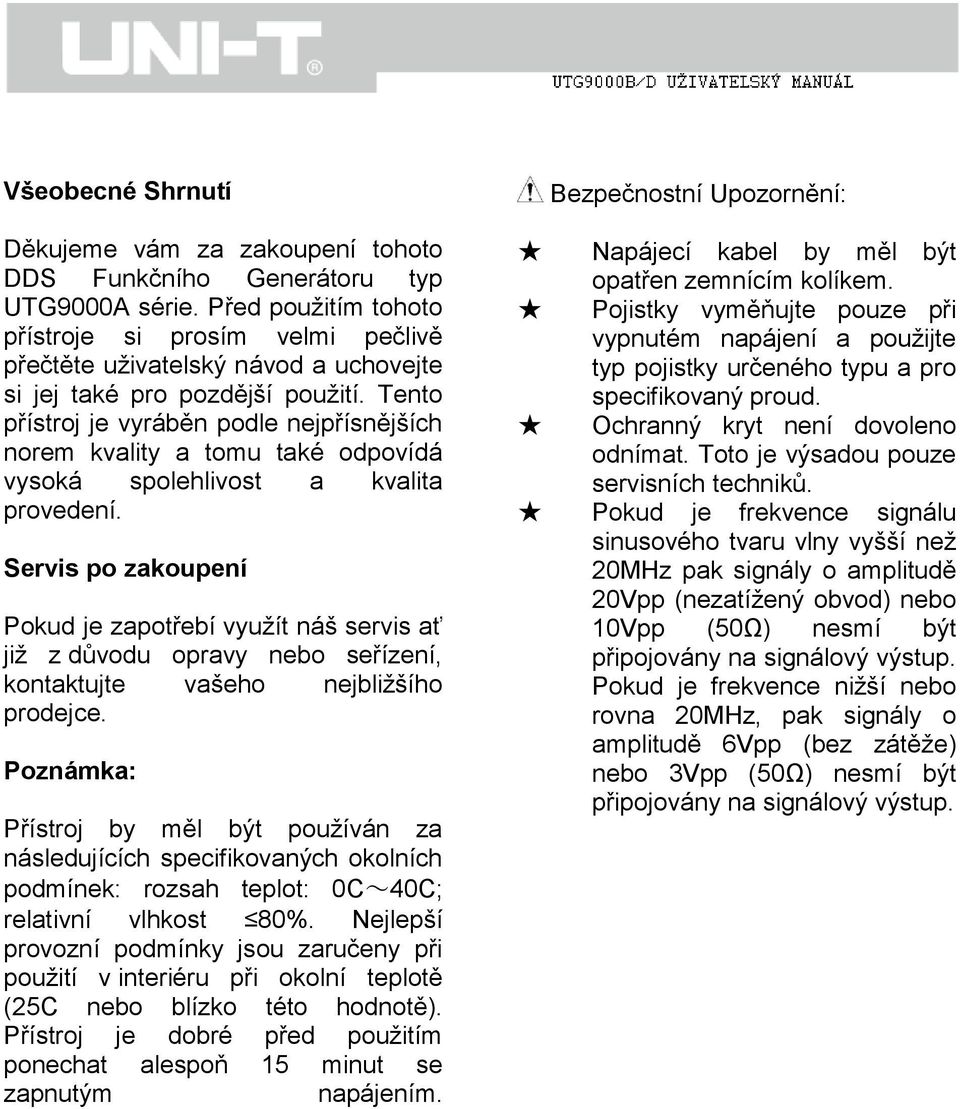

2 Všeobecné Shrnutí Děkujeme vám za zakoupení tohoto DDS Funkčního Generátoru typ UTG9000A série. Před použitím tohoto přístroje si prosím velmi pečlivě přečtěte uživatelský návod a uchovejte si jej také pro pozdější použití. Tento přístroj je vyráběn podle nejpřísnějších norem kvality a tomu také odpovídá vysoká spolehlivost a kvalita provedení. Servis po zakoupení Pokud je zapotřebí využít náš servis ať již z důvodu opravy nebo seřízení, kontaktujte vašeho nejbližšího prodejce. Poznámka: Přístroj by měl být používán za následujících specifikovaných okolních podmínek: rozsah teplot: 0C~40C; relativní vlhkost 80%. Nejlepší provozní podmínky jsou zaručeny při použití v interiéru při okolní teplotě (25C nebo blízko této hodnotě). Přístroj je dobré před použitím ponechat alespoň 15 minut se zapnutým napájením. Bezpečnostní Upozornění: Napájecí kabel by měl být opatřen zemnícím kolíkem. Pojistky vyměňujte pouze při vypnutém napájení a použijte typ pojistky určeného typu a pro specifikovaný proud. Ochranný kryt není dovoleno odnímat. Toto je výsadou pouze servisních techniků. Pokud je frekvence signálu sinusového tvaru vlny vyšší než 20MHz pak signály o amplitudě 20Vpp (nezatížený obvod) nebo 10Vpp (50Ω) nesmí být připojovány na signálový výstup. Pokud je frekvence nižší nebo rovna 20MHz, pak signály o amplitudě 6Vpp (bez zátěže) nebo 3Vpp (50Ω) nesmí být připojovány na signálový výstup.

3 Krátký Úvod UTG9000B a UTG9000D série má následující vlastnosti: 160 * 160 bodů LCD, Čínské nebo Anglické menu, zobrazovaní několika parametrů současně. Auto kalibrační program. Je zajištěna nejvyšší spolehlivost. Nastavení parametrů frekvence pomocí frekvenčního skanování, FSK & FM je digitalizováno. Toto provedení je velmi stabilní. Pokud se frekvence náhle změní, tvar vlny a fáze zůstanou stále nezměněny. Manuální spouštění a externí TTL nebo spouštění na hraně může být použito v módu frekvenčního skanování, FSK & ASK. Dva volné výstupní kanály Synchronizace výstupu může být využita jako TTL signální pulsní generátor o vysoké frekvenci. Minimální šířka pulsu v tomto případě by mohla být 10µs, přesnost časování je 0,5µs a maximální rozsah je až 100s. RS-232 sériové rozhraní se seznamem indexů. Funkce dodatečných generátorů tvaru vln (AWG). Editační program pro dodatečné funkce generování tvarů vln. Rozhraní pro Windows v Čínštině. Zabudovaný 100MHz čítač. Panel Funkcí a Pracovní Menu A. Čelní Panel * 160 LCD Displej 2. Zóna Tlačítek Voleb Zde na spodní straně čelního panelu se nachází pět tlačítek voleb. Tyto tlačítka jsou aktivní po stisku tlačítka MODE. Přístroj se přepne do amplitudové modulace.

4 Současně je umožněn přístup ke klávesám funkcí. Těchto pět tlačítek může mít různé funkce v závislosti na zvoleném menu. Druhý řádek na displeji odkazuje na odpovídající funkci. Poznámka: Každé zobrazení je odpovídající diagramu vyobrazenému na obrázku níže: 3. Spínač Napájení On / Off 4. Synchronizace výstupu. SYNC OUTPUT výstupní TTL úrovně pulsního tvaru vlny jsou připojeny na hlavní výstup generátoru. Používá se pro určení časování výstupních signálů. Například, komplexní tvary vln jsou nepřetržitě monitorovány osciloskopem, pak je možno signály tvaru trojúhelníku, náběhy, šumy a uživatelem nastavené tvary vln synchronizovat na obrazovce osciloskopu. Pro frekvenční skanování, FSK & ASK, interní AM a interní FM modulaci, je dostupný synchronizační signál na synchronizační výstupní svorce. 5. Druhý Signálový Výstupní Terminál. OUTPUT B. BNC Terminál může dodávat nezávisle některé jednoduché průběhy tvaru vlny. Výstupní impedance je 600Ω. 6. Hlavní Výstupní Terminál. Output A BNC terminál je hlavním výstupním terminálem pro výstupní signály. Výstupní impedance je 50Ω. 7. Digitální Ovladač. Tento ovladač je zcela nový způsob ovládání v digitální oblasti. Umožňuje doladění v jakémkoliv rozsahu a rozlišení. Pokud je funkční, vždy se zobrazuje parametr menu a indikuje relativní hodnotu. Pokud je ovladačem otočeno směrem kupředu, je možno přidat novou hodnotu. Při otočení směrem vzad je možno nastavenou hodnotu odečíst. Při přesahu rozsahu označí, že hodnota by byla nižší než nula.

5 8. Klávesy Funkcí: Wave, Freq. Ampl. Trig, Enter, Duty, Offset, Mode, Config, Cancel. 9. Wave (tvar vlny): Stiskněte tlačítko WAVEFORM. Na obrazovce se vyobrazí tvar sinusovky. K dispozici je 10 tvarů vln, včetně dalších čtyřech přidaných tvarů z programového generátoru vln. Když je zobrazen symbol pro tvar vlny, je možno rychle vybírat volbu pomocí otočného ovladače (7). Při otáčení ovladačem směrem doprava se bude tvar vlny měnit v tomto pořadí: sinus, obdélník, trojúhelník, náběh, doběh, šum, sin/x, exponenciální náběh a exponenciální doběh. Pro programový generátor jsou k dispozici další čtyři tvary: AWG1, AWG2, AWG3, AWG Freq. (frekvence) Stiskněte klávesu Freq., na obrazovce se objeví menu Freq. = khz. Frekvenci je možno nastavit dvěma způsoby. Buď vložením číselné hodnoty, nebo pomocí otočného ovladače. Otáčením ovladače směrem doprava se hodnota zvyšuje, otáčením směrem doleva se hodnoty snižuje. Při otáčení směrem doleva je možno využít dvě možnosti. Buď se hodnota snižuje, nebo se odečítá. Pomocí směrových kláves < > můžete měnit pozici číslice, kterou si přejete upravit. Pokud umístíte směrovou klávesu na symbol jednotky, bude mít ovladač ještě další význam a to, že můžete rychle měnit rozsah, například dělit nebo násobit deseti. Parametry nastavení je možno vkládat rychle pomocí číselné klávesnice. Stiskněte některou číselnou klávesu. Na displeji se objeví právě stisknuté číslo a jednotky frekvence MHz, khz, Hz, mhz, & µhz. Toto značí, že jste přepnuti do módu vkládání pomocí číselné klávesnice. Použijte číselnou klávesnici pro vložení hodnoty frekvence. Po dokončení stiskněte klávesu směrovou klávesu pro volbu jednotky nebo stiskněte Enter pro návrat do normálního stavu zobrazení. Nyní se výstup nastaví na nové nastavení. Pokud nastavená hodnota přesahuje rozsah přístroje, přístroj se automaticky vrátí zpět do stavu před stiskem klávesy Enter. Kdykoliv během číselného módu vkládání můžete stisknout klávesu Escape a tímto přístroj přejde zpět do módu vkládání pomocí otočného ovladače.

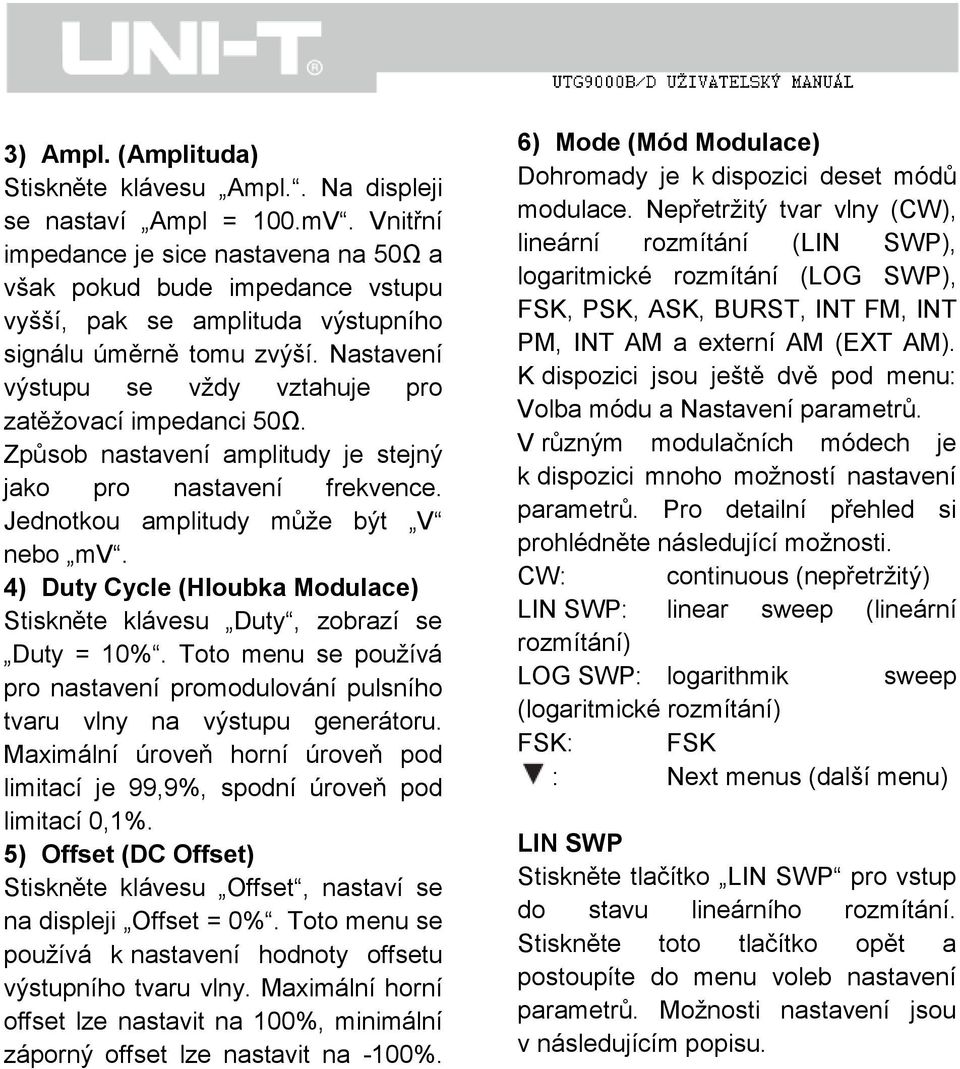

6 3) Ampl. (Amplituda) Stiskněte klávesu Ampl.. Na displeji se nastaví Ampl = 100.mV. Vnitřní impedance je sice nastavena na 50Ω a však pokud bude impedance vstupu vyšší, pak se amplituda výstupního signálu úměrně tomu zvýší. Nastavení výstupu se vždy vztahuje pro zatěžovací impedanci 50Ω. Způsob nastavení amplitudy je stejný jako pro nastavení frekvence. Jednotkou amplitudy může být V nebo mv. 4) Duty Cycle (Hloubka Modulace) Stiskněte klávesu Duty, zobrazí se Duty = 10%. Toto menu se používá pro nastavení promodulování pulsního tvaru vlny na výstupu generátoru. Maximální úroveň horní úroveň pod limitací je 99,9%, spodní úroveň pod limitací 0,1%. 5) Offset (DC Offset) Stiskněte klávesu Offset, nastaví se na displeji Offset = 0%. Toto menu se používá k nastavení hodnoty offsetu výstupního tvaru vlny. Maximální horní offset lze nastavit na 100%, minimální záporný offset lze nastavit na -100%. 6) Mode (Mód Modulace) Dohromady je k dispozici deset módů modulace. Nepřetržitý tvar vlny (CW), lineární rozmítání (LIN SWP), logaritmické rozmítání (LOG SWP), FSK, PSK, ASK, BURST, INT FM, INT PM, INT AM a externí AM (EXT AM). K dispozici jsou ještě dvě pod menu: Volba módu a Nastavení parametrů. V různým modulačních módech je k dispozici mnoho možností nastavení parametrů. Pro detailní přehled si prohlédněte následující možnosti. CW: continuous (nepřetržitý) LIN SWP: linear sweep (lineární rozmítání) LOG SWP: logarithmik sweep (logaritmické rozmítání) FSK: FSK : Next menus (další menu) LIN SWP Stiskněte tlačítko LIN SWP pro vstup do stavu lineárního rozmítání. Stiskněte toto tlačítko opět a postoupíte do menu voleb nastavení parametrů. Možnosti nastavení jsou v následujícím popisu.

7 F1= 1, kHz: Počáteční Frekvence F2= 100,00000kHz: Konečná frekvence twidth: 10,0ms: tstop: 10,0ms Čas průběhu funkce Čas zastavení OK: Potvrzení nového nastavení. Přistroj, aktualizuje nastavení a vystoupí z módu nastavení parametrů. Vrátí se do módu volby Funkce. LIN SWP Hodnoty twidth a tstop je možno nastavit v rozmezí 10ms až 10s. LOG SWP Stiskněte tlačítko LOG SWP pro vstup do módu logaritmického rozmítání. Dalším stiskem tohoto tlačítka vstoupíte do podmenu nastavení parametrů. F1= 1, kHz: Počáteční Frekvence F2= 100,00000kHz: Konečná frekvence twidth: 10,0ms: tstop: 10,0ms Čas průběhu funkce Čas zastavení OK: Potvrzení nového nastavení. Přistroj, aktualizuje nastavení a vystoupí z módu nastavení parametrů. Vrátí se do módu volby Funkce. LOG SWP Hodnoty twidth a tstop mohou být v rozmezí 10ms až 10s. FSK Stiskněte tlačítko FSK pro vstup do módu lineárního rozmítání. Dalším stiskem tohoto tlačítka vstoupíte do podmenu nastavení parametrů. F1= 1, kHz: Počáteční Frekvence F2= 100,00000kHz: Konečná frekvence twidth: 10,0ms: tstop: 10,0ms Čas průběhu funkce Čas zastavení OK: Potvrzení nového nastavení. Přistroj, aktualizuje nastavení a vystoupí z módu nastavení parametrů. Vrátí se do módu volby Funkce. FSK se používá pro měření se střídavým přepínáním mezi frekvencemi F1 a F2. Hodnoty twidth a tstop mohou být v rozmezí 10µs až 100s. PSK Stiskněte tlačítko PSK pro vstup do módu lineárního rozmítání. Dalším stiskem tohoto tlačítka vstoupíte do podmenu nastavení parametrů.

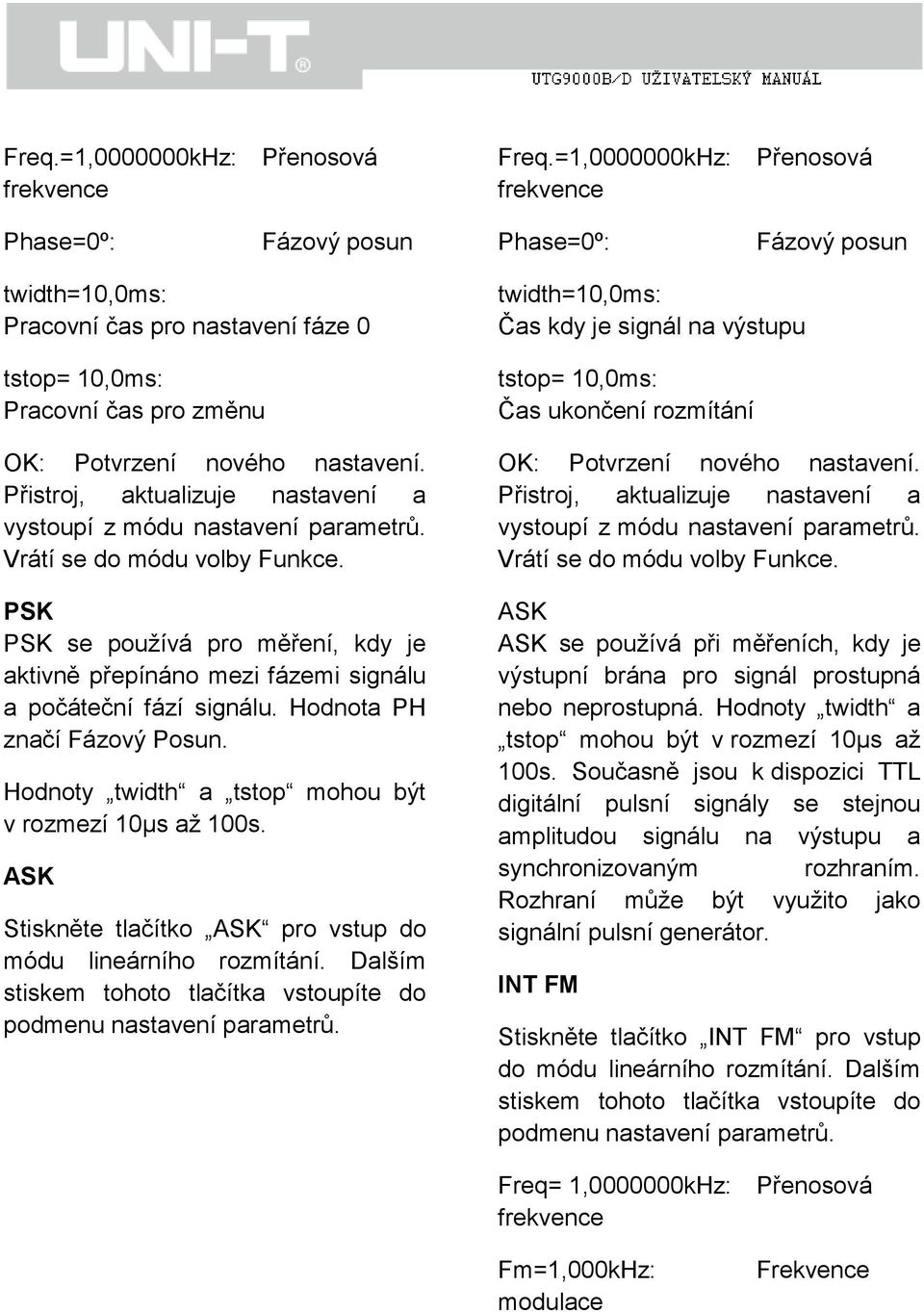

8 Freq.=1, kHz: Přenosová frekvence Freq.=1, kHz: Přenosová frekvence Phase=0º: Fázový posun Phase=0º: Fázový posun twidth=10,0ms: Pracovní čas pro nastavení fáze 0 tstop= 10,0ms: Pracovní čas pro změnu OK: Potvrzení nového nastavení. Přistroj, aktualizuje nastavení a vystoupí z módu nastavení parametrů. Vrátí se do módu volby Funkce. PSK PSK se používá pro měření, kdy je aktivně přepínáno mezi fázemi signálu a počáteční fází signálu. Hodnota PH značí Fázový Posun. Hodnoty twidth a tstop mohou být v rozmezí 10µs až 100s. ASK Stiskněte tlačítko ASK pro vstup do módu lineárního rozmítání. Dalším stiskem tohoto tlačítka vstoupíte do podmenu nastavení parametrů. twidth=10,0ms: Čas kdy je signál na výstupu tstop= 10,0ms: Čas ukončení rozmítání OK: Potvrzení nového nastavení. Přistroj, aktualizuje nastavení a vystoupí z módu nastavení parametrů. Vrátí se do módu volby Funkce. ASK ASK se používá při měřeních, kdy je výstupní brána pro signál prostupná nebo neprostupná. Hodnoty twidth a tstop mohou být v rozmezí 10µs až 100s. Současně jsou k dispozici TTL digitální pulsní signály se stejnou amplitudou signálu na výstupu a synchronizovaným rozhraním. Rozhraní může být využito jako signální pulsní generátor. INT FM Stiskněte tlačítko INT FM pro vstup do módu lineárního rozmítání. Dalším stiskem tohoto tlačítka vstoupíte do podmenu nastavení parametrů. Freq= 1, kHz: Přenosová frekvence Fm=1,000kHz: modulace Frekvence

9 Fdev=1, kHz: frekvenční rozptyl Maximální Phase= 0º: Maximální fázová odchylka Waveform: sine: Modulační vlna Waveform: sine: Modulační vlna OK: Potvrzení nového nastavení. Přistroj, aktualizuje nastavení a vystoupí z módu nastavení parametrů. Vrátí se do módu volby Funkce. INT FM Frekvenční modulace se využívá k ovládání frekvence pomocí jiné frekvence, současně výsledná frekvence kopíruje vstupní amplitudu. Frekvence ovládaného signálu před modulací se nazývá přenosová frekvence fo. Ovládací signál se nazývá modulační frekvence wa s její modulační frekvencí fm. Maximální frekvenční odchylka odpovídá maximální změně obsahu přenosové frekvence. INT PM Stiskněte tlačítko INT PM pro vstup do módu lineárního rozmítání. Dalším stiskem tohoto tlačítka vstoupíte do podmenu nastavení parametrů. Freq= 1, kHz: Přenosová Frekvence Fm= 1,000kHz: Frekvence Modulační OK: Potvrzení nového nastavení. Přistroj, aktualizuje nastavení a vystoupí z módu nastavení parametrů. Vrátí se do módu volby Funkce. INT PM Používá se pro měření, kdy fáze jednoho signálu je ovládaná fází druhého signálu. Tímto jsou fáze ve vzájemném vztahu. Fáze ovládaného signálu před modulací se nazývá přenosová frekvence fo. Ovládací fáze se nazývá modulační frekvence wa s její modulační fází fm. Maximální fázová odchylka odpovídá maximální změně obsahu přenosové frekvence. INT AM Stiskněte tlačítko INT AM pro vstup do módu lineárního rozmítání. Dalším stiskem tohoto tlačítka vstoupíte do podmenu nastavení parametrů. freq= 1, kHz: frekvence fm= 1,000kHz: modulace depth= 100%: amplitudové modulace Přenosová Frekvenční Míra Waveform: sin: modulační vlny Tvar

10 OK: Potvrzení nového nastavení. Přistroj, aktualizuje nastavení a vystoupí z módu nastavení parametrů. Vrátí se do módu volby Funkce. INT AM Amplitudová modulace se požívá ke kontrole amplitudy výstupního signálu ovládáním amplitudy modulačního signálu. Ovládaná signálová frekvence se nazývá přenosová frekvence fo. Ovládací signál se nazývá modulační frekvence wa. Tato frekvence má značku fm a hloubku amplitudové modulace dp. Počítá se poměr neboli rátio amplitudy výstupní frekvence k ovládací modulační frekvenci. dp je poměr těchto dvou frekvencí. EXT AM Stiskněte tlačítko EXT AM pro vstup do módu lineárního rozmítání. Dalším stiskem tohoto tlačítka vstoupíte do podmenu nastavení parametrů. : Top Menu EXT AM Pro externí AM rozmítání není k dispozici žádné menu nastavení. Otevření externího kanálu je možné z toho důvodu, aby mohla externí amplituda modulovat interní výstupní signál. Průchozí signál je redukován na poloviční rozkmit z důvodu zvýšení rozsahu amplitudové modulace. Přenosová frekvence je nastavitelná v menu Frequency. 7) Config (konfigurace) Stiskněte tlačítko Config a na obrazovce se objeví následující volby. Ch B COUNTER (Čítač) RS232 Stiskněte CH B pro vstup do menu nastavení CH B. Stiskněte Counter pro vstup do menu nastavení zabudovaného čítače. A stiskněte RS-232 pro vstup do sériového komunikačního menu. Rozhraní je RS-232 je továrně nastaveno na 9600 baud, nekontrolovat sudý bit (no Cheb-up bit of odd-even), 8 bits, 1 stop bit.

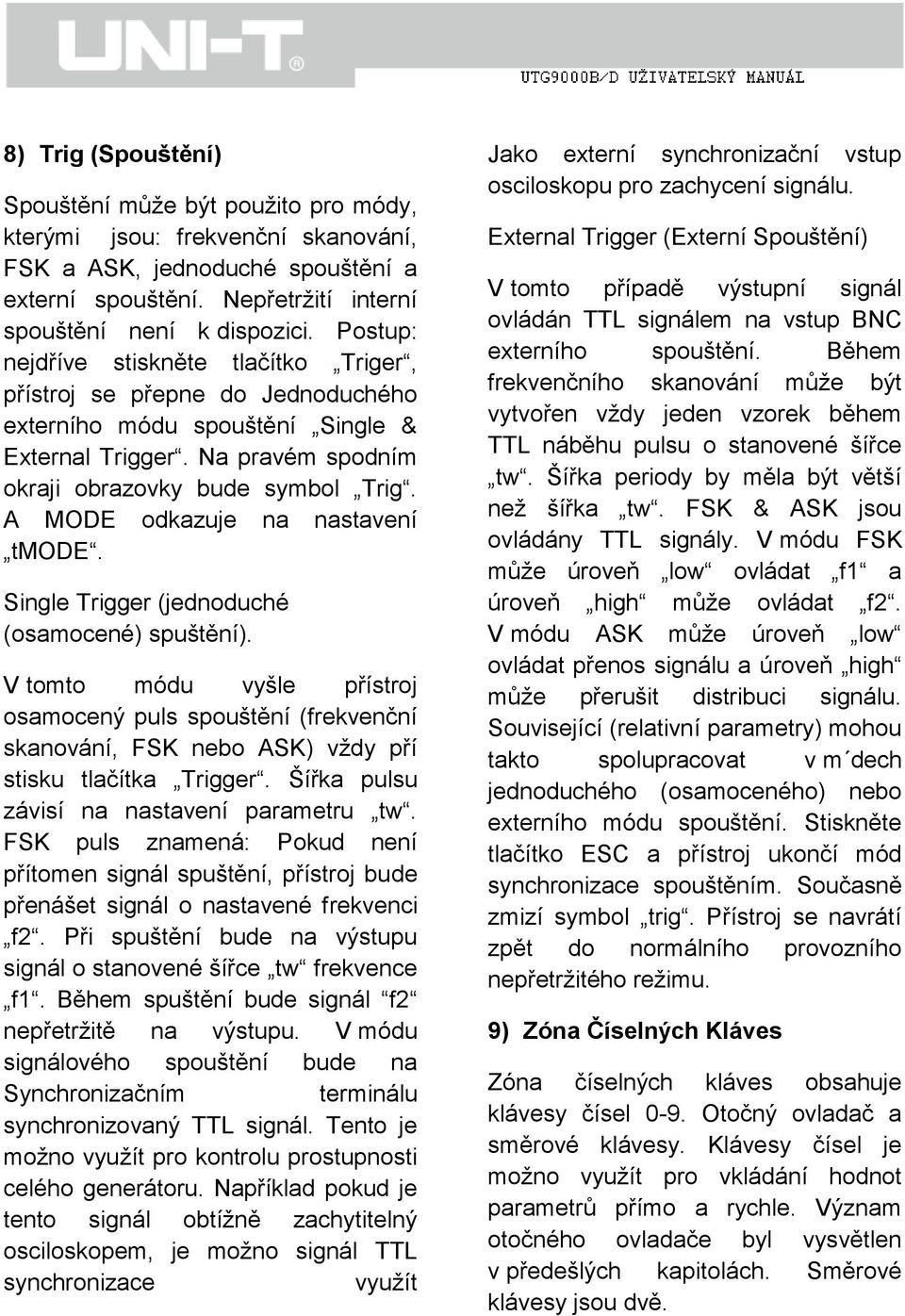

11 8) Trig (Spouštění) Spouštění může být použito pro módy, kterými jsou: frekvenční skanování, FSK a ASK, jednoduché spouštění a externí spouštění. Nepřetržití interní spouštění není k dispozici. Postup: nejdříve stiskněte tlačítko Triger, přístroj se přepne do Jednoduchého externího módu spouštění Single & External Trigger. Na pravém spodním okraji obrazovky bude symbol Trig. A MODE odkazuje na nastavení tmode. Single Trigger (jednoduché (osamocené) spuštění). V tomto módu vyšle přístroj osamocený puls spouštění (frekvenční skanování, FSK nebo ASK) vždy pří stisku tlačítka Trigger. Šířka pulsu závisí na nastavení parametru tw. FSK puls znamená: Pokud není přítomen signál spuštění, přístroj bude přenášet signál o nastavené frekvenci f2. Při spuštění bude na výstupu signál o stanovené šířce tw frekvence f1. Během spuštění bude signál f2 nepřetržitě na výstupu. V módu signálového spouštění bude na Synchronizačním terminálu synchronizovaný TTL signál. Tento je možno využít pro kontrolu prostupnosti celého generátoru. Například pokud je tento signál obtížně zachytitelný osciloskopem, je možno signál TTL synchronizace využít Jako externí synchronizační vstup osciloskopu pro zachycení signálu. External Trigger (Externí Spouštění) V tomto případě výstupní signál ovládán TTL signálem na vstup BNC externího spouštění. Během frekvenčního skanování může být vytvořen vždy jeden vzorek během TTL náběhu pulsu o stanovené šířce tw. Šířka periody by měla být větší než šířka tw. FSK & ASK jsou ovládány TTL signály. V módu FSK může úroveň low ovládat f1 a úroveň high může ovládat f2. V módu ASK může úroveň low ovládat přenos signálu a úroveň high může přerušit distribuci signálu. Související (relativní parametry) mohou takto spolupracovat v m dech jednoduchého (osamoceného) nebo externího módu spouštění. Stiskněte tlačítko ESC a přístroj ukončí mód synchronizace spouštěním. Současně zmizí symbol trig. Přístroj se navrátí zpět do normálního provozního nepřetržitého režimu. 9) Zóna Číselných Kláves Zóna číselných kláves obsahuje klávesy čísel 0-9. Otočný ovladač a směrové klávesy. Klávesy čísel je možno využít pro vkládání hodnot parametrů přímo a rychle. Význam otočného ovladače byl vysvětlen v předešlých kapitolách. Směrové klávesy jsou dvě.

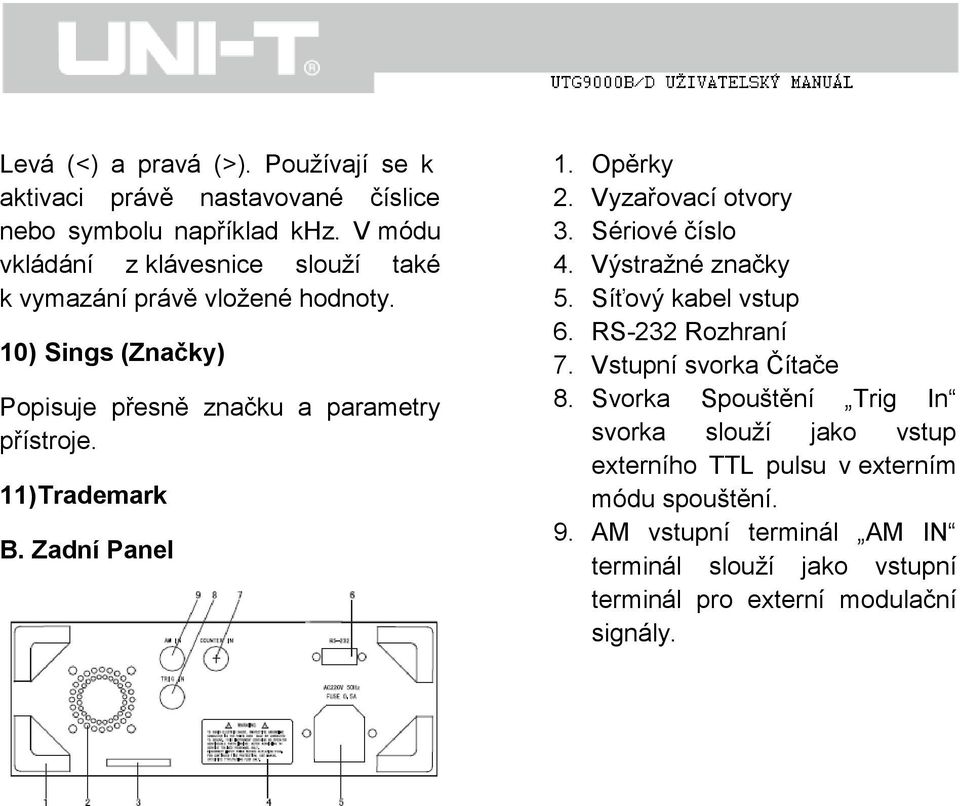

12 Levá (<) a pravá (>). Používají se k aktivaci právě nastavované číslice nebo symbolu například khz. V módu vkládání z klávesnice slouží také k vymazání právě vložené hodnoty. 10) Sings (Značky) Popisuje přesně značku a parametry přístroje. 11) Trademark B. Zadní Panel 1. Opěrky 2. Vyzařovací otvory 3. Sériové číslo 4. Výstražné značky 5. Síťový kabel vstup 6. RS-232 Rozhraní 7. Vstupní svorka Čítače 8. Svorka Spouštění Trig In svorka slouží jako vstup externího TTL pulsu v externím módu spouštění. 9. AM vstupní terminál AM IN terminál slouží jako vstupní terminál pro externí modulační signály.

13 Software pro Dodatečné programování Tvaru vlny A. AWG Technologie AWG je zkratka pro Dodatečné Generování Tvaru vlny. Aby bylo možno takto generovat různé tvary vln, je nutno mít k dispozici příslušný software. Data jsou následně stažena přes rozhraní RS-232 do přístroje tvar vlny je zapsán do paměti a je generován tvar vlny. Protože data jsou zapsána do paměti, která nepodléhá změně při vypnutí napájení, jsou data k dispozici i poté, když je přístroj vypnut a opětovně zapnuto napájení. B. Data Dokument Formát Tento formát dat má dva tvary. Privátní formát s rozšířeným názvem AWG. Druhý je veřejný formát s rozšířeným názvem uživatele. Privátní formát je uložen skrytým a chráněným způsobem. Veřejný formát je uložen veřejně přístupnou cestou za použití písmen a číslic uzavřených v závorkách: prvních deset znaků je název titulu dokumentu. Znaků může být maximálně 256 a jsou seřazeny na řádcích. Ne více než po 256 znacích. První závorka určuje velikost dokumentu. Další závorky jsou určeny pro definování. Uživatel může definovat celou závorku jako 0. Závorky od pozice jedenáct až do konce popisují hodnoty tvaru vlny. Celková délka je specifikovaná první závorkou a následuje dalších 32 řádků. C. Softwarové Rozhraní Software může být provozován v prostředí Windows a je navrženo pro formát Windows. Menu je navrženo jako zapisovací. Stiskem klávesy ALT a písmena v závorce se zapíše písmeno do menu. D. Menu Funkcí a Provozní Soubor Klikněte na záložku File, která nabídne následující menu. New (Nový), Open (otevřít, Save (Uložit), Save As (Uložit jako), Print (Tisk) a Exit (Ukončit). Edit Klikněte ne Edit, záložka nabídne následující menu:

14 Undo (zpět), Cut (vystřihnout), Mark (značka), Zoom (přiblížit), Trace (Stopa) Undo: Používá se pro možnost vrátit poslední operaci do původního stavu. Mark: Software má mnoho rozličných možností jako například: Cutting (zkrácení, Cutting off (oříznutí), noise-adding (přidání šumu), Smoothing (vyhlazení), Enlarging (zvýšení amplitudy, hlasitost), apod. Editační oblast může být před každou úpravou označena. Po zobrazení křivky pro datovou vlnu v zobrazovacím okně můžete kliknout na Mark v menu Edit a kursor se nastaví v levém horním rohu obrazovky, rovněž se zobrazí vertikální měřítko zobrazení. Pomocí myši nebo směrových kláves můžete nastavit vertikální měřítko. Kliknutím na pravou směrovou klávesu se měřítko zobrazení ukončí. Tímto se operace označování ukončí. Kursorem je možno pohybovat po celé obrazovce. Kliknutím na levé tlačítko myši můžete započít označování v editační oblasti. Tažením myši směrem doprava můžete označit potřebnou oblast. PO dokončení výběru oblasti pro označení klikněte opět levým tlačítkem a vybraná oblast se zafixuje. Kliknutím pravým tlačítkem myši ukončíte mód označování. Pomocí myši se můžete pohybovat po celé obrazovce. Pokud si přejete opravit oblast výběru, klikněte opět volbu Mark. Dříve vybraná oblast se odstraní a můžete celou operaci provést znova. Kliknutím na Undo můžete vrátit zpět proces provedený označením. Cut: Tento úkon můžete provést pouze s označenou oblastí. Používá se k odstranění vybraného úseku tvaru vlny. Předešlý usek se odpovídajícím způsobem posune kupředu. Zoom: Jelikož je k dispozici pro zobrazení bodů, celý tvar vlny bude zobrazen pouze vzorky bodů. Další vzorky je možno vložit do řádku manuálně. Některé detaily bodů mohou být takto ztraceny. Proto můžete využít funkci Zoom. Zoom může přiblížit zvolenou oblast nebo celý tvar vlny. Zvětšení celé oblasti proběhne, pokud není zvolená oblast výběrem. Jinak je možno volit zvětšení jen vybrané části úseku. Následně je možné si zvětšenou oblast prohlížet pomocí posouvání obrazu postníkem. Zobrazovaná okna mohou být očíslována počátečním a konečným číslem. Zoom mód nebráním jiným možnostem editování. Kliknutím na Undo se můžete navrátit do zobrazení celé obrazovky. Trace: Velikost a pozice každého datového bodu na výsledné křivce tvaru vlny může být získána několika způsoby. Můžete kliknout na kurzor Tracing.Objeví se na obrazovce zvětšený kurzor. Pohyben myši můžete pohybovat kurzorem po tvaru vlny bod za

15 bodem. Koordinační značky každého bodu budou zobrazeny ve spodním sloupci. Funkce Cursor Tracing může být použita také v Enlarge módu Create (Vytvořit) Klikněte na menu Create, následující nabídka obsahuje Curve (křivka) a Line (řádek). Curve: Úpravy křivky. Stiskněte levé tlačítko myši a nakreslete předpokládaný průběh křivky editační oblasti. Po uvolnění tlačítka myši můžete s kursorem pohybovat, ale již nekreslí křivku. Line: Line se používá ke spojení řádků. Klikněte levým tlačítkem myši a označte bod na řádku. Označte opět další bod. Opakováním postupu můžete také vytvořit přerušení řádku. Tato funkce je klíčová funkce tohoto software. Můžete vytvářet průběhy, které nemohou být realizovány pomocí matematických funkcí jako například: rušení, pulsy, a nezvyklé průběhy tvaru vlny. V tomto módu je pohyb myši vymezen na prostor editační oblasti. Kliknutím na levé tlačítko tedy přidáváte různé ruchy a kliknutím na pravé tlačítko ukončíte proces editování a program se navrátí do režimu celé obrazovky. Download (stažení souborů) Klikněte na menu Download. Podrobné podmenu obsahuje následující položky: Baud 9600, Baud 38400, Baud 57600, Baud , Wave1 Memory, Wave2 Memory, Wave3 Memory, Wave4 Memory. Download. Baud 9600, Baud 38400, Baud 57600, Baud volí rychlost komunikace. Wave1 Memory, Wave2 Memory, Wave3 Memory, Wave4 Memory. Čtyři paměťové prostory pro uživatelem vytvořené tvary vlny. Download: Účelem dodatečných úprav je vytvořenou vlnu natáhnout do paměti přístroje, jehož paměť je odolná proti výpadkům napájení. Takto vytvořený wave soubor je uložen v Generátoru a může být následně využíván bez připojení Počítače. Před vlastním ukládáním do paměti generátoru musíte zvolit, z které pamětí Wave 1-4 budou data stahována. Kapacita paměti generátoru je 32kbits. Může být tedy využito až efektivních datových bodů. Z toho důvodu není možno překračovat délku datového souboru nad bitů, protože následně by se objevilo hlášení o chybě.

16 Option (Volby) Klikněte na menu option. Rozbalí se nabídka následujících voleb: COM1, CON2, COM3, COM4, COM5, COM6, COM7, COM8. Tyto volby je možno použít podle různých podmínek a požadavků použitých počítačů. Operační software tyto volby automaticky uloží. Help Klikněte na menu Help. Ukáže se následující nabídka: Revision a Wave Note. Revision: Zaznamená poslední úpravu tvaru vlny. Waveform Note: Uživatel si může udělat podrobnou poznámku k vytvořenému vlastnímu průběhu vlny. Remote Klikněte na menu Remote a rozbalí se následující podrobná nabídka: Sine, Square, Triangle, Rampup, Rampdown, Noise, Sin(x)/x, Expup, Expdown, Pulse, Wave1, Wave2, Wave3, Wave4. E. Vytvoření vlastního průběhu tvaru vlny pomocí matematických operací. Zde uvádíme podrobný popis vytvoření tvaru vlny pomocí matematických funkcí. Popravdě řečeno tento úkol zvládne mnoho různých softwarových jazyků. Zde si krátce popíšeme QBASIC & C Language. Protože vlastní program je velmi malý a velmi krátký, každý uživatel alespoň trochu obeznámený s programováním zvládne tuto jednoduchou úlohu. Věnujte pozornost souvislostem ukládání-soubor. Není na závadu obměnit tyto postupy různými matematickými software. E.1 Jazyk BASIC V podadresáři QBASIC na CD disku, který je dodáván s generátorem se nachází softwarový jazyk QICK BASIC a také program pro vytvoření vlastního tvaru vlny: awgfile.bas. Tento program prošel testováním. Uživatel může měnit výsledný tvar vlny zadáváním různých matematických podmínek v prostředí tohoto software. Pracujeme s ním následujícím způsobem: Spustíme soubor QBASIC.EXE v DOS abychom měli přístup do prostředí jazyka QBASIC. Program souboru awg.bas

17 Používá se pro zpracování matematických výrazů. Soubor s označením 1.usr je možno vždy v případě potřeby aktualizovat. Stiskněte klávesu ALT+R pro vytvoření souboru dat vlastního tvaru vlny. Tento soubor si již můžete otevřít ve Windows. E.2 C Jazyk V podadresáři TC na disku CD, který je dodáván s generátorem se nachází softwarový jazyk TURBO C. Současně je tam program pro vytvářená vlastního průběhu vlny awgfile.c. Tento program prošel testováním. Uživatel může měnit výsledný tvar vlny zadáváním různých matematických podmínek v prostředí tohoto software. Vytvořený soubor je již možno prohlížet ve Windows. Pokud něco při kompilaci selhalo, obvykle je potřeba prověřit cestu adresářů. Je nutno dodržet nastavení cesty vytvořené po rozbalení archívu ZIP. Příslušenství 1. Generátor Funkcí 1ks 2. Napájecí kabel 1ks 3. Dvojitý propojovací kabel Q9 1ks 4. Uživatelský manuál 1ks 5. Disk CD 1ks 6. RS-232 kabel 1ks S tímto programem pracujeme následujícím způsobem: Soubor TC30.EXE není vlastní soubor programu, ale jedná se o archív ZIP, kde je uložen soubor programu TURBO C. Nejdříve tedy vytvořte Adresář TC a soubor do tohoto umístění nakopírujte. Po rozbalení archívu ZIP zde naleznete soubor TC.EXE. Spusťte tento soubor v prostředí DOS pro přístup do programového prostředí TURBO C. Otevřete program awgfile.c pro vlastní uložení matematických úprav. V případě potřeby můžete vždy aktualizovat soubor 2.usr. Stiskněte klávesy CTRL+F9 pro vytvoření datového souboru a uložení vytvořeného tvaru vlny do určeného souboru.

18 Hlavní Technická Specifikace Tvar Vlny Základní Tvar Vlny: Sinus, Obdélník, Trojúhelník, Vzestup, Sestup, Šum, Sin(x)/x, Exponenciální náběh, Exponenciální pokles, Pulsy, Vlastní Průběhy. Délka Tvaru Vlny: bodů Rozlišení Amplitudy: 14 bitů (včetně jednotky) Četnost Vzorkování: 100 MSa/s Paměť: 4 x 32 kbitů Frekvenční Charakteristiky Sinus: Obdélník: Ostatní Tvary: Stabilita: 40C) 1µHz až 20MHz 1µHz až 5MHz 1µHz až 1MHz 50ppm (-10C až Rozlišení: 0,1µHz nebo 8 čísel Přesnost: 0,1µHz (<100Hz) 0,4Hz(>100Hz), Spektrální Čistota Sinusového Průběhu (1Vpp do zátěže 50Ω) Harmonické Zkreslení <20kHz 20kHz až 1MHz: 1MHz až 10MHz: 10MHz až 20MHz: -60dBc -50dBc -40dBc -30dBc Signálová Charakteristika (1Vpp do zátěže 50Ω) Obdélník, Puls Čas náběhu / sestupu: <20ns Překmit: <5% Asymetrie: 1% + 20ns Duty Cyklus: 0,1% Vpeak (1kHz) Trojúhelník, Ramp Linearita: <1% Vpeak (1kHz) Hlavní Charakteristiky Výstupu Amplituda: zátěže) zátěže 50Ω) 1mVpp až 20Vpp (bez 0,5mVpp až 10Vpp (do Přesnost: 5% specifikovaný výstup (sinus 1kHz) Zaoblení: 5% DC Offset: -100% až 100% Vpeak

19 B Výstupní Charakteristiky Tvar Vlny: Všechny Interní Tvary Amplituda: 200mVpp až 20Vpp (bez zátěže) (zátěž 50Ω) Výstupní Impedance: 100mVpp až 10Vpp 600Ω Frekvenční Rozsah: 0,1Hz až 20kHz Pulsní Charakteristiky Výstupní Port: SYNC port pro ASK mód Úroveň: TTL Šířka Pulsu (High Level): 10µs <tw<100s Interval: 10µs <tw<100s Modulační Charakteristiky Frekvence Rozmítání Rozsah Rozmítání: 1Hz až Limit Rozlišení Frekvence: 1Hz Četnost Rozmítání: 10ms až 10s Mód Spouštění: Interní, Externí, Jednorázové FSK, PSK, ASK, BURST Šířka Pulsu / Interval: Mód Spuštění: Interní, Externí, Jednorázové 10µs až 10s Přenosová Frekvence: 1Hz až Limit Modulační vlna: Jakýkoliv tvarový interval Rozsah Fáze: od -360º do 360º Počet Ruchových pulsů: 1 až INT AM Nosná Frekvence: Jakýkoliv interval, kromě obdélníku tvarový Přenosová Frekvence: 1µHz až Limit Modulační tvar vlny: Jakýkoliv tvarový interval Modulační Frekvence: 100mHz 20kHz Modulační Stabilita: 50ppm AM Promodulace: % až 100% INT FM Nosná Frekvence: tvarový interval Jakýkoliv Přenosová Frekvence: 1µHz až Limit Modulační tvar vlny: tvarový interval Jakýkoliv Modulační Frekvence: 100mhz 10kHz Modulační Stabilita: Rozsah Odchylky: INT PM Nosný Tvar Vlny: Sinus nebo Obdélník 50ppm 1Hz až Limit až až

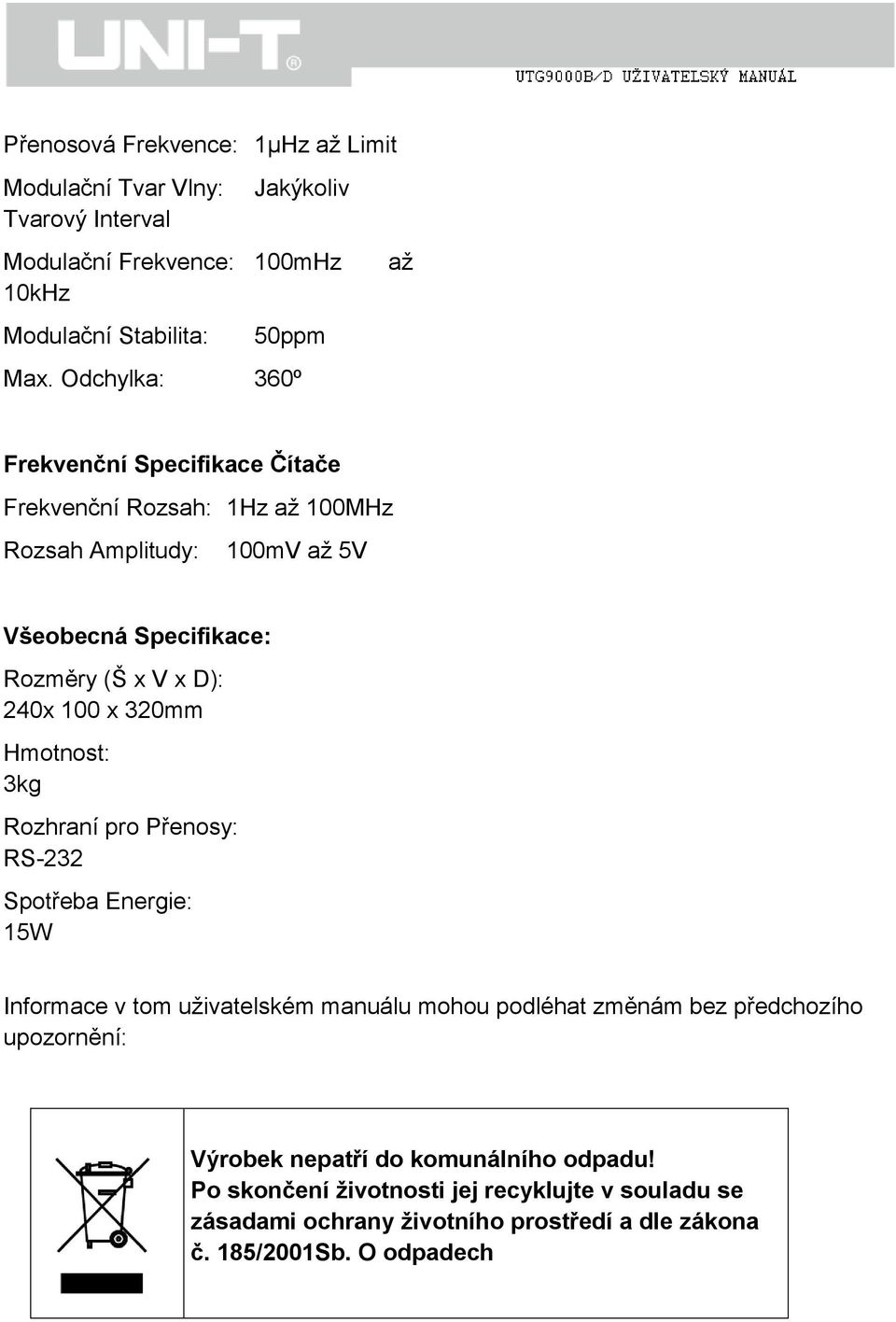

20 Přenosová Frekvence: 1µHz až Limit Modulační Tvar Vlny: Jakýkoliv Tvarový Interval Modulační Frekvence: 100mHz 10kHz Modulační Stabilita: 50ppm Max. Odchylka: 360º až Frekvenční Specifikace Čítače Frekvenční Rozsah: 1Hz až 100MHz Rozsah Amplitudy: 100mV až 5V Všeobecná Specifikace: Rozměry (Š x V x D): 240x 100 x 320mm Hmotnost: 3kg Rozhraní pro Přenosy: RS-232 Spotřeba Energie: 15W Informace v tom uživatelském manuálu mohou podléhat změnám bez předchozího upozornění: Výrobek nepatří do komunálního odpadu! Po skončení životnosti jej recyklujte v souladu se zásadami ochrany životního prostředí a dle zákona č. 185/2001Sb. O odpadech
