PŘÍSTAVBA KLINIKY SV. KLIMENTA

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "PŘÍSTAVBA KLINIKY SV. KLIMENTA"

Transkript

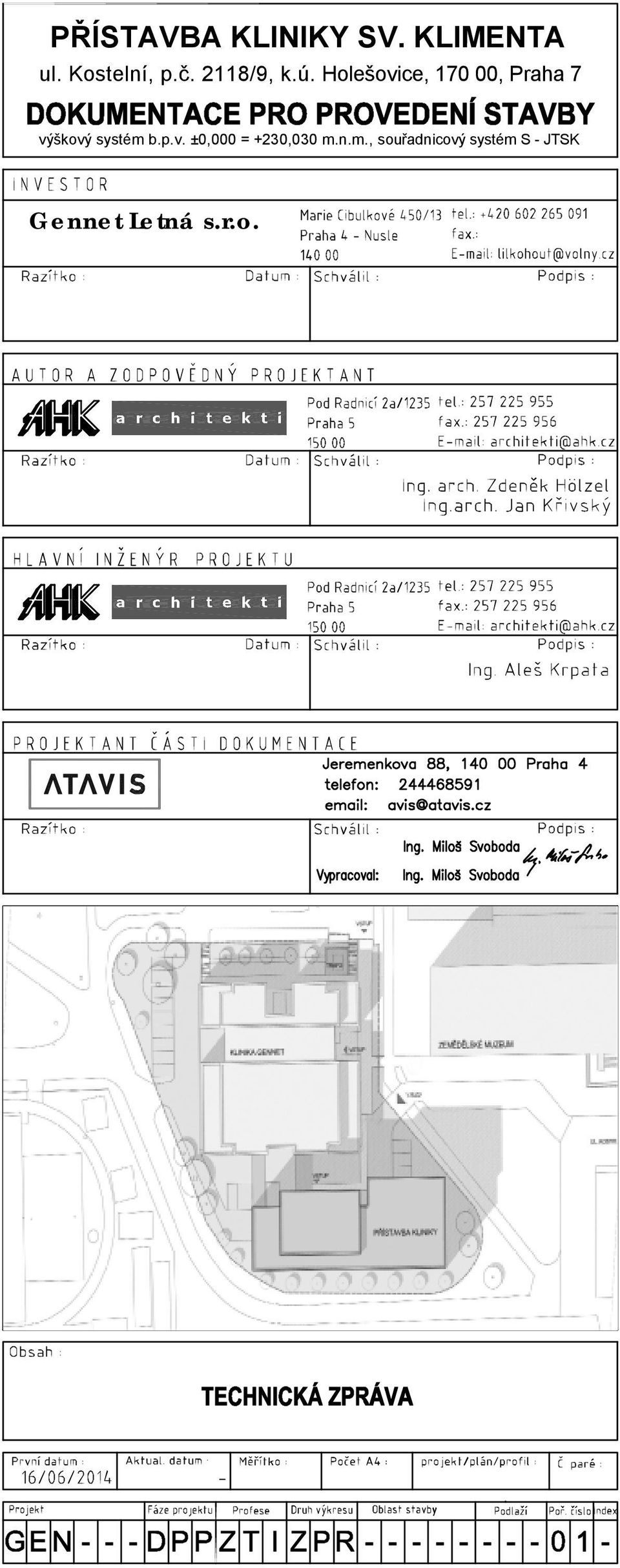

1 PŘÍSTAVBA KLINIKY SV. KLIMENTA ul. Kostelní, p.č. 2118/9, k.ú. Holešovice, , Praha 7 výškový systém b.p.v. ±0,000 = +230,030 m.n.m., souřadnicový systém S - JTSK Gennet Letná s.r.o.

2 Obsah: 1. Identifikační údaje stavby Identifikační údaje investora a projektového manažera Základní údaje Podklady Návrh řešení Obecně Stávající stav Zdravotně technické instalace Vnitřní kanalizace Vnitřní vodovod Bilance vod Zkoušky potrubí Vliv stavby na stávající inženýrské sítě, ochranná pásma Bezpečnost práce a ochrana proti hluku ze stavební činnosti při provádění stavby Prohlídky díla TV kamerou Související předpisy a normativy

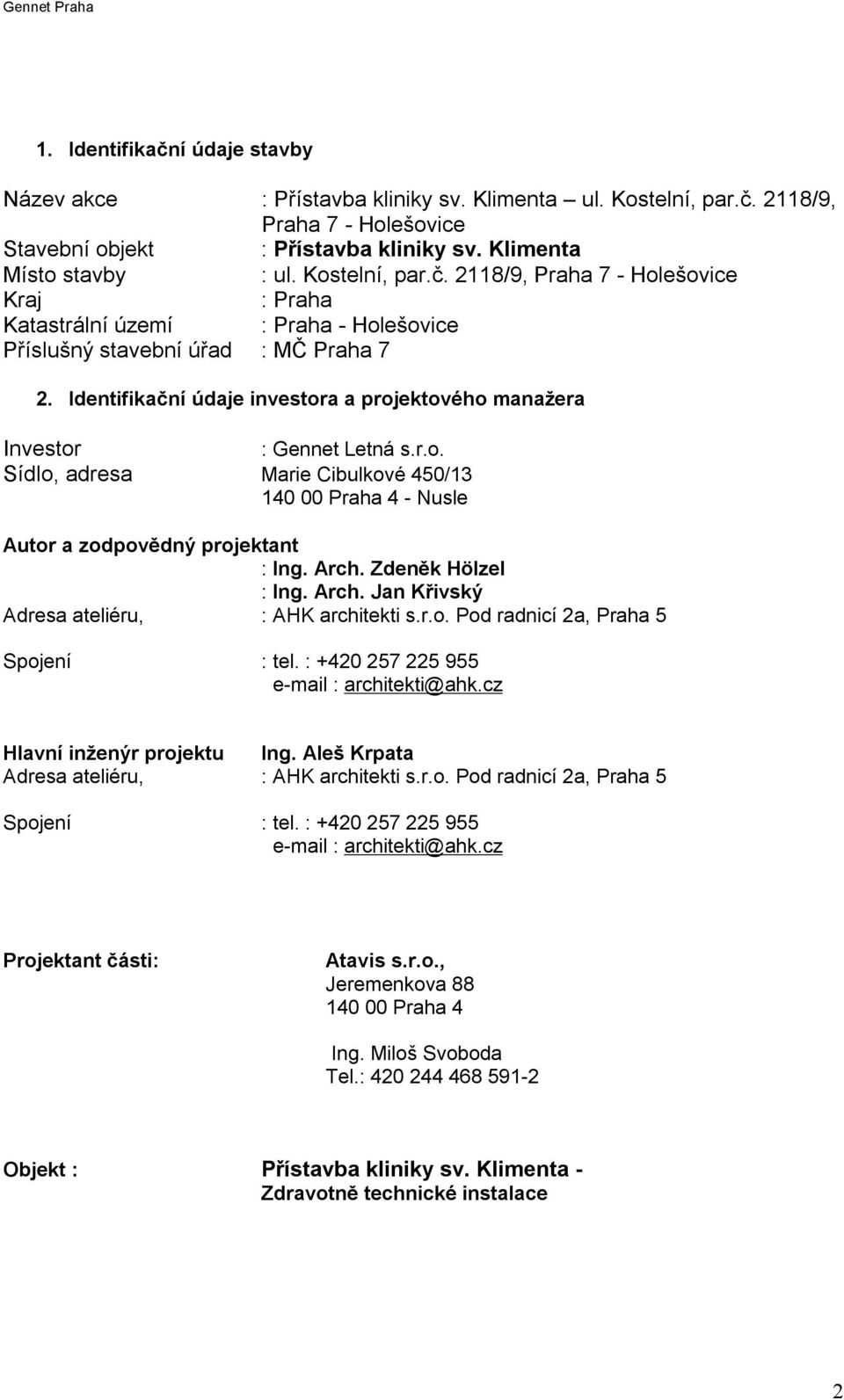

3 1. Identifikační údaje stavby Název akce : Přístavba kliniky sv. Klimenta ul. Kostelní, par.č. 2118/9, Praha 7 - Holešovice Stavební objekt : Přístavba kliniky sv. Klimenta Místo stavby : ul. Kostelní, par.č. 2118/9, Praha 7 - Holešovice Kraj : Praha Katastrální území : Praha - Holešovice Příslušný stavební úřad : MČ Praha 7 2. Identifikační údaje investora a projektového manažera Investor : Gennet Letná s.r.o. Sídlo, adresa Marie Cibulkové 450/ Praha 4 - Nusle Autor a zodpovědný projektant : Ing. Arch. Zdeněk Hölzel : Ing. Arch. Jan Křivský Adresa ateliéru, : AHK architekti s.r.o. Pod radnicí 2a, Praha 5 Spojení : tel. : Hlavní inženýr projektu Ing. Aleš Krpata Adresa ateliéru, : AHK architekti s.r.o. Pod radnicí 2a, Praha 5 Spojení : tel. : Projektant části: Atavis s.r.o., Jeremenkova Praha 4 Ing. Miloš Svoboda Tel.: Objekt : Přístavba kliniky sv. Klimenta - Zdravotně technické instalace 2

4 3. Základní údaje Předmětem projektu je profese zdravotně technické instalace v navrhovaném objektu Přístavby kliniky sv. Klimenta.. 4. Podklady Polohopis a inženýrské sítě v zájmovém prostoru (3G Praha, s.r.o., Ke Stírce 1766/5, Praha 8) Stavební půdorysy objektu a koordinační situace (AHK architekti, s.r.o., Pod Radnicí 2a, Praha 5) Situace kanalizace a vodovodu, archív PVK a.s. (Rozhodnutí o změně stavby, Čj: MČ P /2012/OVT/Lub, ze dne nabytí práv. moci ) (Dokumentace k územnímu řízení) (Městské standardy vodárenských a kanalizačních zařízení na území Hl.m.Prahy) Dokumentace pro stavení povolení 5. Návrh řešení 6.1 Obecně Požadavkem investora je zvýšit kapacitu a komfort pro smluvní klinty kliniky sv. Klimenta. Přístavba je navržena jako samostatná budova se samostatným napojením na veřejné inženýrské sítě (kanalizaci a vodovod). 6.2 Stávající stav V místě navrhované přístavby se nachází parkoviště a příjezdové komunikace ke stávající klinice. 6.3 Zdravotně technické instalace Vnitřní kanalizace V navrhovaném objektu je navržen v souladu s ČSN a městským standardem oddílný systém odvodnění odpadních vod. Splašková kanalizace: V objektu jsou navrženy v místech sociálních zařízení instalační šachty s kanalizačními stoupačkami. Svislé kanalizační potrubí prochází v instalačních šachtách celým objektem nad střechu, kde je odvětrán nad střechu pomocí ventilační hlavice. V každém podlaží bude provedeno napojení připojovacích potrubí od zařizovacích předmětů v sociálních zařízeních a ordinacích včetně osazení čistících kusů. Připojovací potrubí od jednotlivých zařizovacích předmětů je vedeno do odpadního svislého kanalizačního potrubí v instalačních přizdívkách, příčkách nebo v podlaze. Potrubí je vedeno ve spádu 3% od zařizovacího předmětu. Napojení svislého odpadního potrubí na vodorovné svodné potrubí bude v 1.NP (pod úrovní podlahy), kde se nachází parkoviště osobních automobilů pro personál a klienty. Přechod stoupaček do vodorovného svodného potrubí v zemi bude pomocí dvou kolen 45. Pod úrovní terénu v 1.NP je vedeno svodné potrubí splaškových odpadních vod, do kterého jsou 3

5 napojeny jednotlivé svody od stoupaček. Na trase jsou navrženy tři kusy revizních šachet o profilu 1000mm. Na počátku trasy, v místě změny spádu potrubí a v místě napojení na přípojku kanalizace (na hranici pozemku) je navržena revizní šachta s plným poklopem Na odpadním potrubí budou umístěny čistící tvarovky před místy směrových lomů. Kromě sociálních zařízení budou v objektu odvodněny vzduchotechnické jednotky (fancoily a splity) samostatným potrubím se zápachovou uzávěrkou před napojením na stoupačku v instalační šachtě. Strojovny RTCH a VZT v 5.NP budou odvodněny pomocí podlahových vpustí. Potrubí splaškové kanalizace vedené ve venkovním prostředí bude tepelně izolováno proti zamrzání. Na potrubí vedené skrz hranici požárního úseku budou osazeny protipožární ucpávky. Dešťová kanalizace: Dešťové vody ze střechy navrhovaného objektu budou gravitačně odvedeny pomocí střešních vtoků do systému vnitřní dešťové kanalizace. Na svislém odpadním potrubí budou umístěny čistící tvarovky před místy směrových lomů. Napojení svislého odpadního potrubí na svodné potrubí bude pomocí dvou kolen 45. Svodné potrubí v 1.NP bude vedeno v zemi v souběhu se splaškovou kanalizací. Na hranici pozemku v šachtě budou oba systémy propojeny. Přípojka kanalizace viz samostatná PD. Odpadní potrubí vedené ve venkovním prostředí bude tepelně izolováno. Na potrubí vedené skrz hranici požárního úseku budou osazeny protipožární ucpávky. Do areálové dešťové kanalizace v zemi budou napojeny dva svody, které odvodňují spojovací chodby mezi novou a stávající klinikou. Materiál: Vnitřní kanalizace PVC HT hrdlové. Potrubí uložené v zemi systém PVC KG hrdlové. Revizní kanalizační šachty prefabrikované kruhové s integrovanými spoji Vnitřní vodovod Vnitřní vodovod řeší zásobování objektu pitnou vodou. Vodovod v objektu bude krýt potřebu pitné vody na mytí a pití osazenstva. V objektu bude z rozvodu vodovodu kryta potřeba protipožárního zásahu. V instalační šachtě objektu bude vnitřní rozvod vody rozdělen na požární a spotřební se samostatnými uzávěry. Rozdělení bude přes oddělovač zpětného proudu. Spotřební vodovod: Páteřní rozvody vodovodu budou vedeny pod stropem každého podlaží. Stoupací potrubí bude vedeno v instalačních šachtách a v nejvyšším podlaží opatřeno odvzdušňovacím ventilem. Pod stoupačkou bude v nejnižším podlaží vždy umístěn na SV kulový kohout s vypouštěním. Příprava TUV je navržena z centrálního zásobníku umístěného ve strojovně RTCH v 5.NP viz dodávkato. Zdrojem pro ohřev bude topná voda. Rozvod teplé užitkové vody bude zajištěn pomocí nuceného oběhu cirkulačními čerpadly. Na patách stoupaček vratných větví budou navrženy termoregulační ventily. Na každém odbočení budou také osazeny podružné uzávěry. Připojovací potrubí k zařizovacím předmětům bude vedeno pod stropem v podhledu, ve zdivu v drážkách, v přizdívkách nebo v podlaze. Napojení výtokových armatur a baterií bude provedeno přes rohové ventily pomocí flexibilních hadiček či nástěnných tvarovek. Všechny rozvody spotřebního vodovodu budou izolovány tepelnou návlekovou izolací. SV izolována izolací tl.9mm, TUV a CV izolací tl.16mm. Prostupy ŽB konstrukcemi budou vedeny v chráničkách. Na potrubí vedené skrz hranici požárního úseku budou osazeny protipožární ucpávky. Přívod vodovodu vedený přes 1.NP v instalační šachtě bude tepelně izolován. Požární vodovod: Požární vodovod bude řešen jako samostatný. V 1.NP pod stropem bude požární rozvod oddělen od spotřebního vodovodu. V objektu budou ve schodištích osazeny požární hadicové systémy D25 s tvarově stálou hadicí ø19mm délky 30m. Hydrantové skříně budou osazeny 1,1 až 1, 3 m nad podlahou (její střed). 4

6 Materiál: Páteřní rozvody spotřebního vodovodu v 1.NP bude z potrubí ocelového závitového. Rozvody v instalačních šachtách a připojovací potrubí budou z potrubí plastového (např. Ekoplastik apod). Požární rozvod vody bude v celé délce proveden z potrubí ocelového závitového Bilance vod Potřeba pitné vody MJ Počet spec. potřeba Potřeba vody 1. admin. pracovníci os l/den 2. Pacienti v lůžkové části os l/den 3. Ošetřující personál os l/den 4. Technologie vzt - vlhčení vzduchu (90l/8hod) v zimním období (150dnů) l 720 l/den(8hod) 1. CELKEM 7 660,00 l/den Qp = 7,66 m3/den Qmax.d = 1,25 x Qp 9,58 m3/den Qmax.h = 1,8 x Qd (provoz cca 12 hod/den) 0,40 l/s Qrok = 300 x Qp = (300dnů x 4,78m3/den)+(150 x 0,72m3/den)= m3/rok Provoz lůžkové části je navržen jako odpočinek po zákroku nikoli jako dlouhodobé nemocniční lůžko. V roční spotřebě vody je počítáno s 30l/os.den (18 os x 30l/os.den=540l/den, Qrok= 300x(3,12+0,54+1,12)=4,78m3/rok 2. POTŘEBA TUV Qtuv.d = cca50% Qp - Qtg vzt l/den Stanovení špičky Qtuv= ,1/ l/hod Odtok splaškových odpadních vod je dán potřebou pitné vody: Qd = 6,94 m3/den Qrok = 4,78 m3/rok Odtok dešťových vod: Výpočet je proveden dle městského standardu na území hl. města Prahy. Ve smyslu použitých pramenů je zatěžující déšť při periodicitě p = 0,5 a délce trvání T = 10 min pro Prahu - i 10 = 205 l/sec.ha. Stávající plocha před zástavbou byla tvořena částečně zpevněnou plochou s komunikacemi pro pěší a parkovou zelení: kom. a zpev. plochy - 167m 2 parková zeleň 543,0m 2 Koeficient odtoku zpev. ploch φ=0,85 Koeficient odtoku zeleně φ=0,1 Původní odtok před zástavbou: Qn = 205.( 0,85 x ,1 x ) = 4,0 l/s 5

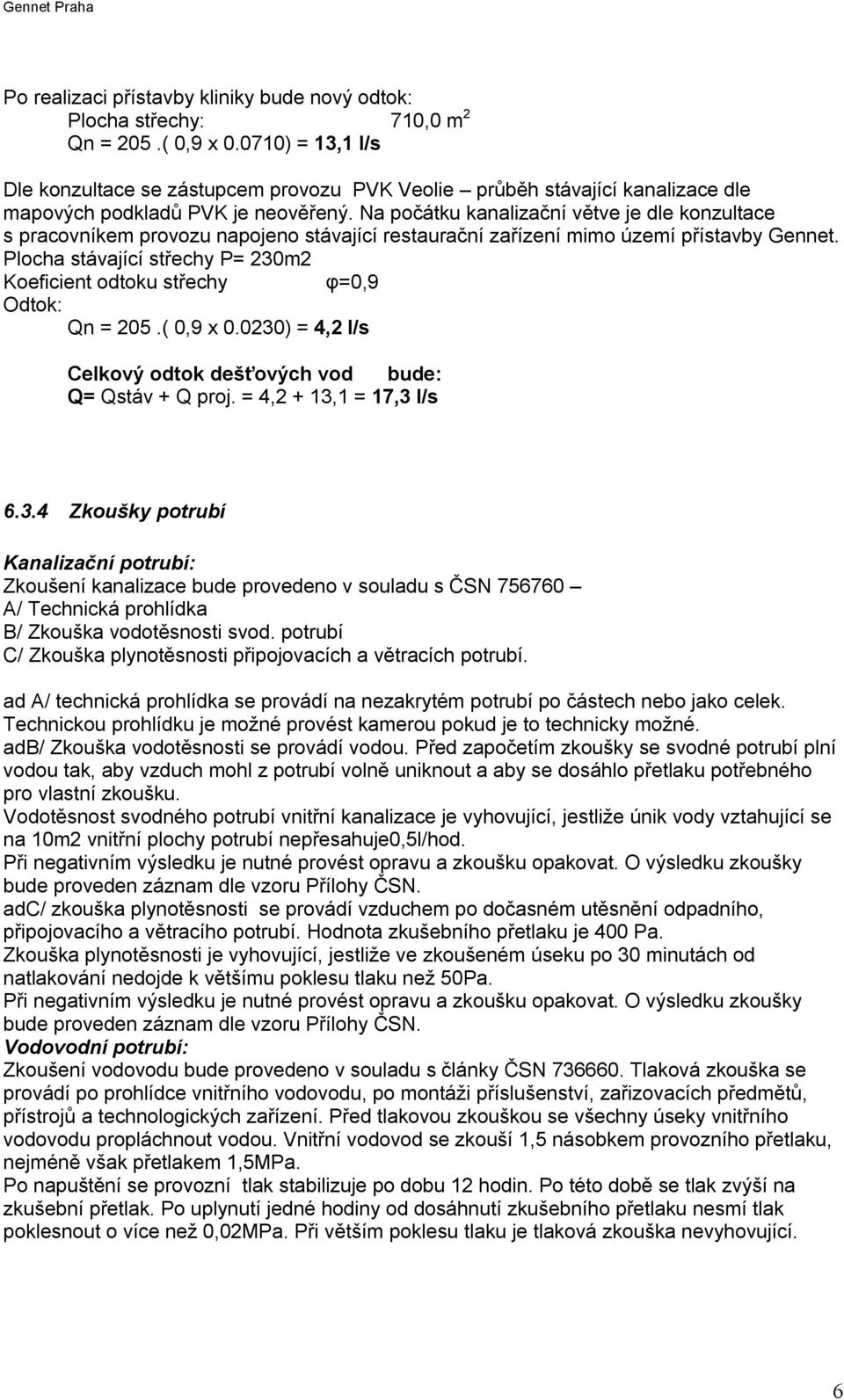

7 Po realizaci přístavby kliniky bude nový odtok: Plocha střechy: 710,0 m 2 Qn = 205.( 0,9 x ) = 13,1 l/s Dle konzultace se zástupcem provozu PVK Veolie průběh stávající kanalizace dle mapových podkladů PVK je neověřený. Na počátku kanalizační větve je dle konzultace s pracovníkem provozu napojeno stávající restaurační zařízení mimo území přístavby Gennet. Plocha stávající střechy P= 230m2 Koeficient odtoku střechy φ=0,9 Odtok: Qn = 205.( 0,9 x ) = 4,2 l/s Celkový odtok dešťových vod bude: Q= Qstáv + Q proj. = 4,2 + 13,1 = 17,3 l/s Zkoušky potrubí Kanalizační potrubí: Zkoušení kanalizace bude provedeno v souladu s ČSN A/ Technická prohlídka B/ Zkouška vodotěsnosti svod. potrubí C/ Zkouška plynotěsnosti připojovacích a větracích potrubí. ad A/ technická prohlídka se provádí na nezakrytém potrubí po částech nebo jako celek. Technickou prohlídku je možné provést kamerou pokud je to technicky možné. adb/ Zkouška vodotěsnosti se provádí vodou. Před započetím zkoušky se svodné potrubí plní vodou tak, aby vzduch mohl z potrubí volně uniknout a aby se dosáhlo přetlaku potřebného pro vlastní zkoušku. Vodotěsnost svodného potrubí vnitřní kanalizace je vyhovující, jestliže únik vody vztahující se na 10m2 vnitřní plochy potrubí nepřesahuje0,5l/hod. Při negativním výsledku je nutné provést opravu a zkoušku opakovat. O výsledku zkoušky bude proveden záznam dle vzoru Přílohy ČSN. adc/ zkouška plynotěsnosti se provádí vzduchem po dočasném utěsnění odpadního, připojovacího a větracího potrubí. Hodnota zkušebního přetlaku je 400 Pa. Zkouška plynotěsnosti je vyhovující, jestliže ve zkoušeném úseku po 30 minutách od natlakování nedojde k většímu poklesu tlaku než 50Pa. Při negativním výsledku je nutné provést opravu a zkoušku opakovat. O výsledku zkoušky bude proveden záznam dle vzoru Přílohy ČSN. Vodovodní potrubí: Zkoušení vodovodu bude provedeno v souladu s články ČSN Tlaková zkouška se provádí po prohlídce vnitřního vodovodu, po montáži příslušenství, zařizovacích předmětů, přístrojů a technologických zařízení. Před tlakovou zkouškou se všechny úseky vnitřního vodovodu propláchnout vodou. Vnitřní vodovod se zkouší 1,5 násobkem provozního přetlaku, nejméně však přetlakem 1,5MPa. Po napuštění se provozní tlak stabilizuje po dobu 12 hodin. Po této době se tlak zvýší na zkušební přetlak. Po uplynutí jedné hodiny od dosáhnutí zkušebního přetlaku nesmí tlak poklesnout o více než 0,02MPa. Při větším poklesu tlaku je tlaková zkouška nevyhovující. 6

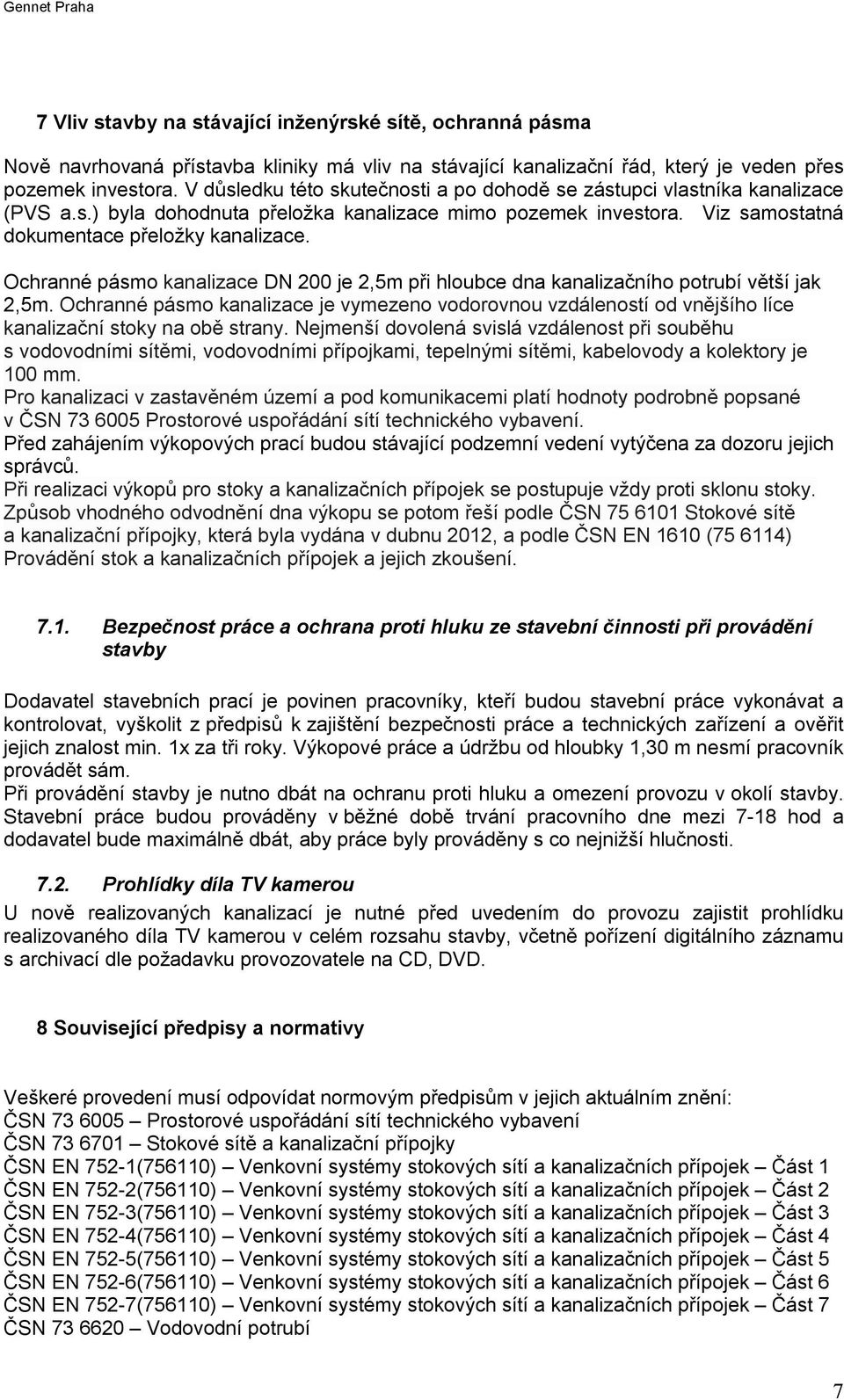

8 7 Vliv stavby na stávající inženýrské sítě, ochranná pásma Nově navrhovaná přístavba kliniky má vliv na stávající kanalizační řád, který je veden přes pozemek investora. V důsledku této skutečnosti a po dohodě se zástupci vlastníka kanalizace (PVS a.s.) byla dohodnuta přeložka kanalizace mimo pozemek investora. Viz samostatná dokumentace přeložky kanalizace. Ochranné pásmo kanalizace DN 200 je 2,5m při hloubce dna kanalizačního potrubí větší jak 2,5m. Ochranné pásmo kanalizace je vymezeno vodorovnou vzdáleností od vnějšího líce kanalizační stoky na obě strany. Nejmenší dovolená svislá vzdálenost při souběhu s vodovodními sítěmi, vodovodními přípojkami, tepelnými sítěmi, kabelovody a kolektory je 100 mm. Pro kanalizaci v zastavěném území a pod komunikacemi platí hodnoty podrobně popsané v ČSN Prostorové uspořádání sítí technického vybavení. Před zahájením výkopových prací budou stávající podzemní vedení vytýčena za dozoru jejich správců. Při realizaci výkopů pro stoky a kanalizačních přípojek se postupuje vždy proti sklonu stoky. Způsob vhodného odvodnění dna výkopu se potom řeší podle ČSN Stokové sítě a kanalizační přípojky, která byla vydána v dubnu 2012, a podle ČSN EN 1610 ( ) Provádění stok a kanalizačních přípojek a jejich zkoušení Bezpečnost práce a ochrana proti hluku ze stavební činnosti při provádění stavby Dodavatel stavebních prací je povinen pracovníky, kteří budou stavební práce vykonávat a kontrolovat, vyškolit z předpisů k zajištění bezpečnosti práce a technických zařízení a ověřit jejich znalost min. 1x za tři roky. Výkopové práce a údržbu od hloubky 1,30 m nesmí pracovník provádět sám. Při provádění stavby je nutno dbát na ochranu proti hluku a omezení provozu v okolí stavby. Stavební práce budou prováděny v běžné době trvání pracovního dne mezi 7-18 hod a dodavatel bude maximálně dbát, aby práce byly prováděny s co nejnižší hlučnosti Prohlídky díla TV kamerou U nově realizovaných kanalizací je nutné před uvedením do provozu zajistit prohlídku realizovaného díla TV kamerou v celém rozsahu stavby, včetně pořízení digitálního záznamu s archivací dle požadavku provozovatele na CD, DVD. 8 Související předpisy a normativy Veškeré provedení musí odpovídat normovým předpisům v jejich aktuálním znění: ČSN Prostorové uspořádání sítí technického vybavení ČSN Stokové sítě a kanalizační přípojky ČSN EN 752-1(756110) Venkovní systémy stokových sítí a kanalizačních přípojek Část 1 ČSN EN 752-2(756110) Venkovní systémy stokových sítí a kanalizačních přípojek Část 2 ČSN EN 752-3(756110) Venkovní systémy stokových sítí a kanalizačních přípojek Část 3 ČSN EN 752-4(756110) Venkovní systémy stokových sítí a kanalizačních přípojek Část 4 ČSN EN 752-5(756110) Venkovní systémy stokových sítí a kanalizačních přípojek Část 5 ČSN EN 752-6(756110) Venkovní systémy stokových sítí a kanalizačních přípojek Část 6 ČSN EN 752-7(756110) Venkovní systémy stokových sítí a kanalizačních přípojek Část 7 ČSN Vodovodní potrubí 7

9 ČSN Vodovodní přípojky ČSN Zásobování požární vodou ČSN Výkresy ve stavebnictví. Výkresy zdravotně technických instalací Zákon č. 274/2001 Sb., o vodovodech a kanalizacích pro veřejnou potřebu a o změně některých zákonů Vyhláška Mze ČR č. 428/2001 Sb., kterou se provádí zákon č. 274/2001Sb. Nařízení vlády ČR č. 502/2000 Sb., o ochraně zdraví před nepříznivými vlivy hluku a vibrací Vyhláška MMR ČR č. 137/1998 Sb., o obecných technických požadavcích na výstavbu. Veškeré výkopové práce pro liniové stavby budou realizovány v pažených výkopech. V Praze Ing. Miloš Svoboda 8
