1 VSE 3 je dodáván v balení, které obsahuje servopohon ESBE, montážní připojovací sadu, čidlo venkovní teploty o délce 15 m, čidlo teploty topné vody o délce kabelu 2 m, ovládací modul s displejem, napájecí zdroj 24V s kabelem. MOŽNOSTI VYUŽITÍ Ekvitermní regulace teplovodního systému vytápění Ekvitermní regulace směšovacích stanic Regulace výstupní teploty vody v jednoduché aplikaci KRABICE OBSAHUJE Servopohon s vestavěným regulátorem Řídicí modul s displejem Spojovací kabel servopohonu a řídicího modulu Napájecí zdroj 23/24 Vac, 24VA Montážní sadu pro spojení se směšovacím ventilem Senzor teploty venkovního vzduchu délky 15m Senzor teploty topné vody délky 2m VSE3 Handbok ver 1. strana 1 (15)

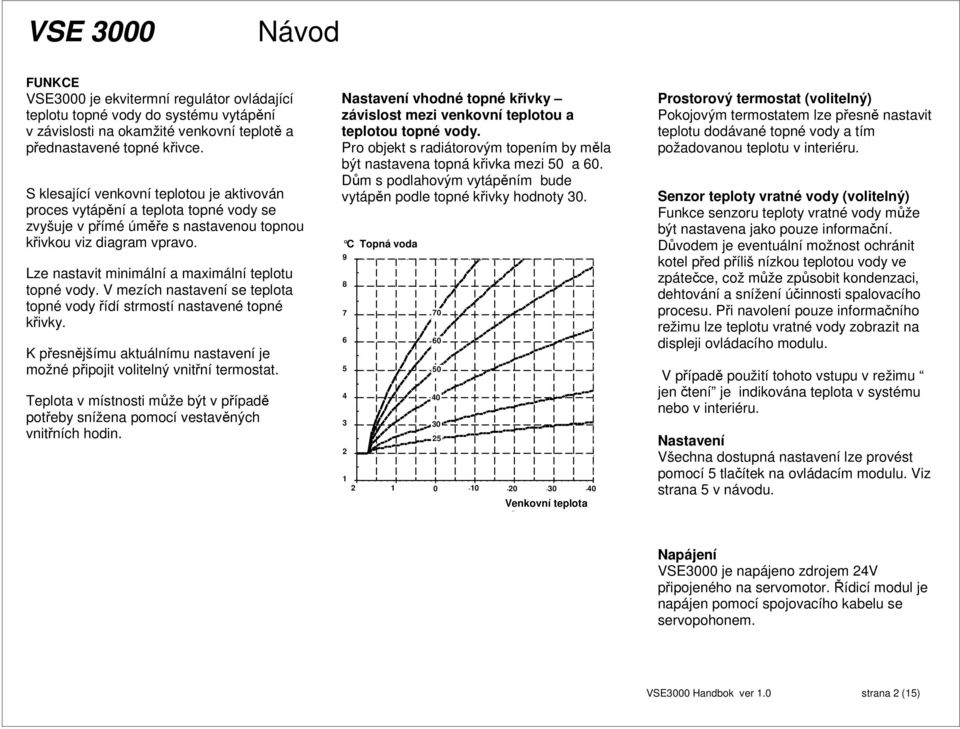

2 FUNKCE VSE3 je ekvitermní regulátor ovládající teplotu topné vody do systému vytápění v závislosti na okamžité venkovní teplotě a přednastavené topné křivce. S klesající venkovní teplotou je aktivován proces vytápění a teplota topné vody se zvyšuje v přímé úměře s nastavenou topnou křivkou viz diagram vpravo. Lze nastavit minimální a maximální teplotu topné vody. V mezích nastavení se teplota topné vody řídí strmostí nastavené topné křivky. K přesnějšímu aktuálnímu nastavení je možné připojit volitelný vnitřní termostat. Teplota v místnosti může být v případě potřeby snížena pomocí vestavěných vnitřních hodin. Nastavení vhodné topné křivky závislost mezi venkovní teplotou a teplotou topné vody. Pro objekt s radiátorovým topením by měla být nastavena topná křivka mezi 5 a 6. Dům s podlahovým vytápěním bude vytápěn podle topné křivky hodnoty 3. C Topná voda Venkovní teplota C -4 Prostorový termostat (volitelný) Pokojovým termostatem lze přesně nastavit teplotu dodávané topné vody a tím požadovanou teplotu v interiéru. Senzor teploty vratné vody (volitelný) Funkce senzoru teploty vratné vody může být nastavena jako pouze informační. Důvodem je eventuální možnost ochránit kotel před příliš nízkou teplotou vody ve zpátečce, což může způsobit kondenzaci, dehtování a snížení účinnosti spalovacího procesu. Při navolení pouze informačního režimu lze teplotu vratné vody zobrazit na displeji ovládacího modulu. V případě použití tohoto vstupu v režimu jen čtení je indikována teplota v systému nebo v interiéru. Nastavení Všechna dostupná nastavení lze provést pomocí 5 tlačítek na ovládacím modulu. Viz strana 5 v návodu. Napájení VSE3 je napájeno zdrojem 24V připojeného na servomotor. Řídicí modul je napájen pomocí spojovacího kabelu se servopohonem. VSE3 Handbok ver 1. strana 2 (15)

3 INSTALACE 5 Instalace servopohonu na 3 nebo 4-cestný směšovací ventil. Nainstalujte ventil Příprava ventilu. 1. Nastavte ventil manuálně do středové pozice. 2. Odejměte knoflík a stupnici z ventilu, aniž byste změnili polohu srdce ventilu. 3. Nasaďte adaptér na osu ventilu jak nejdále je to možné. 4. Otočte adaptér na ose ventilu opačným koncem v případě použití staršího typu směšovacího ventilu. Poznámka- vyberte dlouhý nebo krátký fixační šroub dle typu použitého ventilu - viz tabulka. V případě použití ventilů řady VRG/ VRB nejsou fixační šrouby nutné VSE3 Handbok ver 1. strana 3 (15)

4 VSE 3 MONTÁŽ SERVOPOHONU NA VENTIL Ujistěte se, že směr rotace regulátoru a ventilu je shodná, druhou část stupnice uschovejte pro případné pozdější použití. 8.Nasaďte zpět knoflík manuálního ovládání servopohonu a zatlačte směrem k ventilu (převodovky servopohonu je zapojena ) Zkontrolujte, že je servopohon ve střední pozici. Vytlačte ovládací knoflík. Nasaďte servopohon na osu ventilu a zajistěte přiloženým šroubem. Ujistěte se, že je ventil zajištěn anti rotačním kolíkem (platí pro starý typ ventilu). 9.V případě nutnosti manuálního ovládání, přitáhněte ovládací kolečko cca 5 mm k sobě. Poznámka - v případě použití staršího typu ventilu, rozhýbejte ventil pohybem tam a zpět, až se bude srdce pohybovat lehce. VSE3 Handbok ver 1. strana 4 (15)

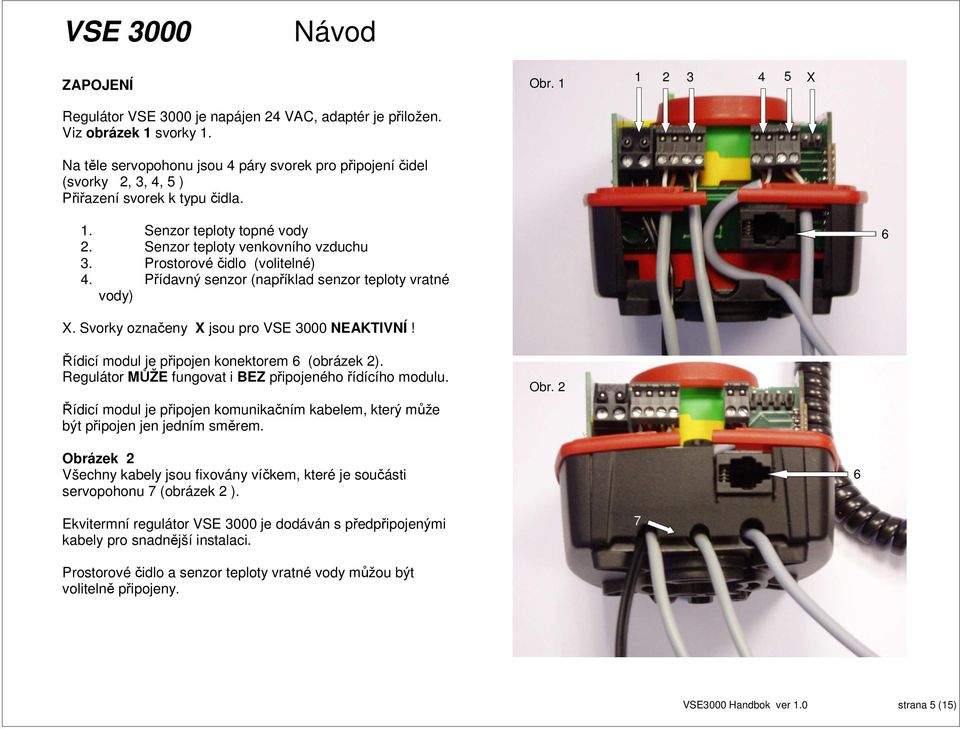

5 ZAPOJENÍ Obr X Regulátor VSE 3 je napájen 24 VAC, adaptér je přiložen. Viz obrázek 1 svorky 1. Na těle servopohonu jsou 4 páry svorek pro připojení čidel (svorky 2, 3, 4, 5 ) Přiřazení svorek k typu čidla. 1. Senzor teploty topné vody 2. Senzor teploty venkovního vzduchu 3. Prostorové čidlo (volitelné) 4. Přídavný senzor (například senzor teploty vratné vody) 6 X. Svorky označeny X jsou pro VSE 3 NEAKTIVNÍ! Řídicí modul je připojen konektorem 6 (obrázek 2). Regulátor MŮŽE fungovat i BEZ připojeného řídícího modulu. Řídicí modul je připojen komunikačním kabelem, který může být připojen jen jedním směrem. Obr. 2 Obrázek 2 Všechny kabely jsou fixovány víčkem, které je součásti servopohonu 7 (obrázek 2 ). 6 Ekvitermní regulátor VSE 3 je dodáván s předpřipojenými kabely pro snadnější instalaci. 7 Prostorové čidlo a senzor teploty vratné vody můžou být volitelně připojeny. VSE3 Handbok ver 1. strana 5 (15)

6 INSTALACE SENZORŮ Senzor teploty venkovního vzduchu Nainstalujte senzor na severní stěně bez vlivu slunečního svitu. Poloha senzoru musí být vertikální, s kabelem směřujícím dolů. Kabel fixujte ke stěně každých 3 cm. Použijte chráničku jen v nejnutnějších případech. Neveďte kabel nikde blíže než 1 mm od kabelů s el.napětím. Kabel senzoru teploty venkovního vzduchu je označen černě. Připojení do svorek 3 (obrázek 1). Senzor teploty topné vody Přiložte senzor minimálně 5cm po proudu toku topné vody za směšovací ventil. Ujistěte se, že je trubka v místě přiložení senzoru čistá a umožní optimální prostup tepla. Zajistěte senzor přiloženou stahovací svorkou. Trubku v místě přiložení senzoru zaizolujte. Kabel senzoru teploty topné vody je označen červeně. Připojení do svorky 2 (obrázek 1). Napájení Přiložený adaptér připojte do těla servopohonu (konektor označen 24VAC ) a připojte adaptér k síti. Prostorové čidlo Nainstalujte prostorový senzor do dobře zvoleného referenčního místa v interiéru. Připojení do svorky 4 (obr.1). Senzor teploty vratné vody, přídavný senzor ( volitelný ) Senzor může být použit na ochranu kotle před nízkoteplotní korozí, když je instalován na vratné větvi. Připojení do svorky 5 (obrázek 1). SENZORY CHYBOVÁ HLÁŠENÍ Chyba senzorů -(kabelů) je indikována na displeji symbolem = =. Zkrat je indikován písmenem K. V obou případech se navíc displej prosvětlí červeně a servopohon se nastaví do polohy více teplo, z důvodu ochrany topného systému. V případě podezření na nefunkčnost senzoru je možné proměřit ohmetrem jmenovité hodnoty odporu a porovnat je s hodnotami v tabulce. TABULKA ODPORŮ Tabulka znázorňuje závislost odporu na teplotě. Teplota Odpor Teplota Odpor C F kohm C F kohm , , , , , ,5 +5 8, ,2 +6 6, +2 27, , VSE3 Handbok ver 1. strana 6 (15)

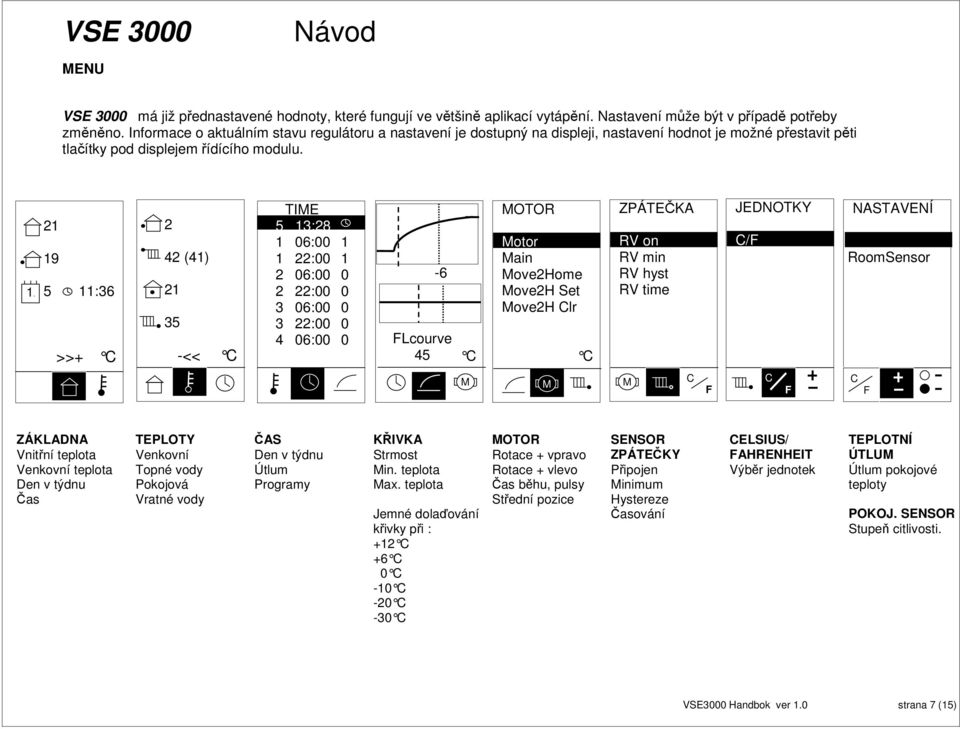

7 MENU VSE 3 má již přednastavené hodnoty, které fungují ve většině aplikací vytápění. Nastavení může být v případě potřeby změněno. Informace o aktuálním stavu regulátoru a nastavení je dostupný na displeji, nastavení hodnot je možné přestavit pěti tlačítky pod displejem řídícího modulu :36 >>+ C 2 42 (41) << C TIME 5 13:28 1 6: : 1 2 6: 2 22: 3 6: 3 22: 4 6: -6 FLcourve 45 C MOTOR Motor Motor Main Move2Home Move2H Set Move2H Clr C ZPÁTEČKA RV on RV min RV hyst RV time JEDNOTKY C/F NASTAVENÍ TempReduce RoomSensor M M M C F C F C F ZÁKLADNA Vnitřní teplota Venkovní teplota Den v týdnu Čas TEPLOTY Venkovní Topné vody Pokojová Vratné vody ČAS Den v týdnu Útlum Programy KŘIVKA Strmost Min. teplota Max. teplota Jemné dolaďování křivky při : +12 C +6 C C -1 C -2 C -3 C MOTOR Rotace + vpravo Rotace + vlevo Čas běhu, pulsy Střední pozice SENSOR ZPÁTEČKY Připojen Minimum Hystereze Časování CELSIUS/ FAHRENHEIT Výběr jednotek TEPLOTNÍ ÚTLUM Útlum pokojové teploty POKOJ. SENSOR Stupeň citlivosti. VSE3 Handbok ver 1. strana 7 (15)

8 POSTUP NASTAVENÍ REGULÁTORU SYMBOLY :36 >>+ C TIME 5 13:28 1 6: : 1 2 6: 2 22: 3 6: 3 22: 4 6: 1 21 Spočtená pokojová teplota 21 C Symbol BEZ tečky = nepřipojený vnitřní senzor 2 (21) Aktuální pokojová teplota = 2 C, nastaveno = (21) Symbol má tečku = pokojový senzor je připojen -3 Venkovní teplota = -3 C (tečka je VLEVO od symbolu) 5 11:36 Den v týdnu #5, Aktuální čas 11:36 am 37 Teplota topné vody = 37 C (tečka nahoře) 34 Teplota vratné vody = 34 C (jestliže je senzor připojen) C Zvolené aktuální jednotky ( C nebo F) Příklady ukazují oddíl čas TIME Stiskem tlačítka VLEVO jdi na - TEPLOTY Stiskem tlačítka VPRAVO jdi na KŘIVKA Každý oddíl má svůj symbol, který je umístěn dole uprostřed. Aktivní oddíl má černé pozadí. VPRAVO je další oddíl (teplota), přejdeme na něj stiskem tlačítka. Návrat ZPĚT je možný stiskem. symbol slunce indikuje, že venkovní teplota je nad vypínacím bodem >>+ servopohon se pohybuje vpravo pro zvýšení teploty topné vody. Symbol bliká, když je servopohon v pohybu. Směr rotace může být změněn a pak pohyb doleva (symbol +<< ) zvyšuje teplotu topné vody. - << Symbol znamená pohyb servopohonu doleva, pro snížení teploty topné vody H<< servopohon se pohybuje domů H = (home), doleva nebo doprava (dle zvoleného směru rotace ) Změnu nastavené hodnoty aktivujeme stiskem. K potvrzení změny stiskni opět kulaté tlačítko. Zvýšení nastavené hodnoty provedeme stiskem. >>C >>S servopohon se pohybuje z krajní pozice do středové v případě problému se senzorem se servopohon přesune do bezpečné pozice >>S, kdy je do systému dodávána teplá voda. Prosvětlení displeje je červené. Snížení nastavené hodnoty provedeme stiskem. (S) Servopohon se přesunul do bezpečné pozice Displej se prosvítí červeně. VSE3 Handbok ver 1. strana 8 (15)

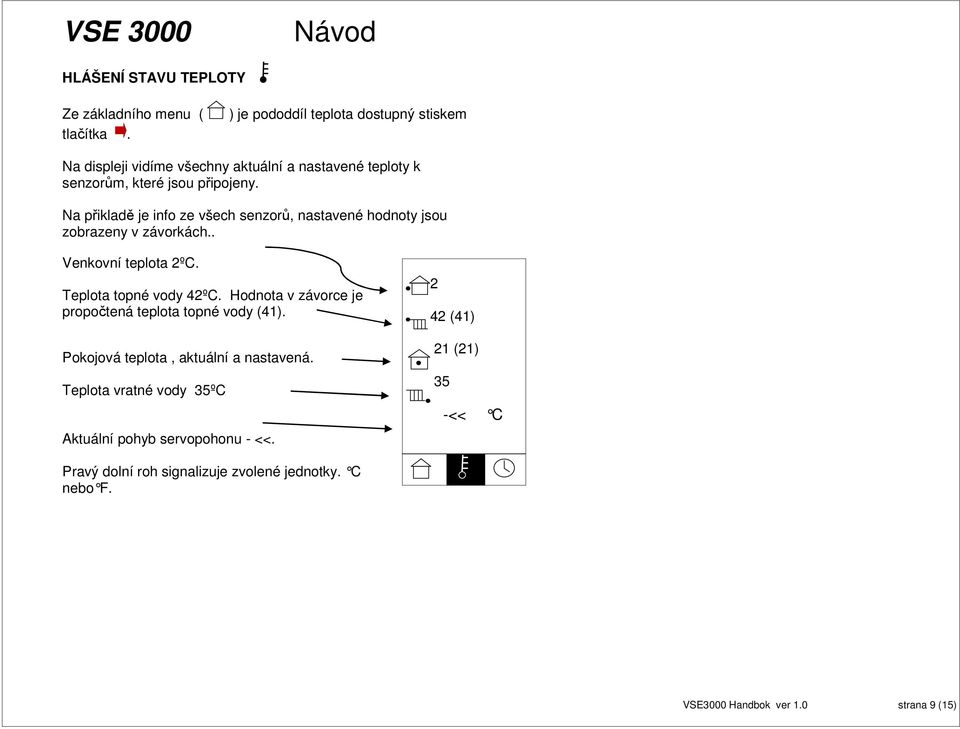

9 HLÁŠENÍ STAVU TEPLOTY Ze základního menu ( ) je pododdíl teplota dostupný stiskem tlačítka. Na displeji vidíme všechny aktuální a nastavené teploty k senzorům, které jsou připojeny. Na přikladě je info ze všech senzorů, nastavené hodnoty jsou zobrazeny v závorkách.. Venkovní teplota 2ºC. Teplota topné vody 42ºC. Hodnota v závorce je propočtená teplota topné vody (41). Pokojová teplota, aktuální a nastavená. Teplota vratné vody 35ºC Aktuální pohyb servopohonu - << (41) 21 (21) 35 -<< C Pravý dolní roh signalizuje zvolené jednotky. C nebo F. VSE3 Handbok ver 1. strana 9 (15)

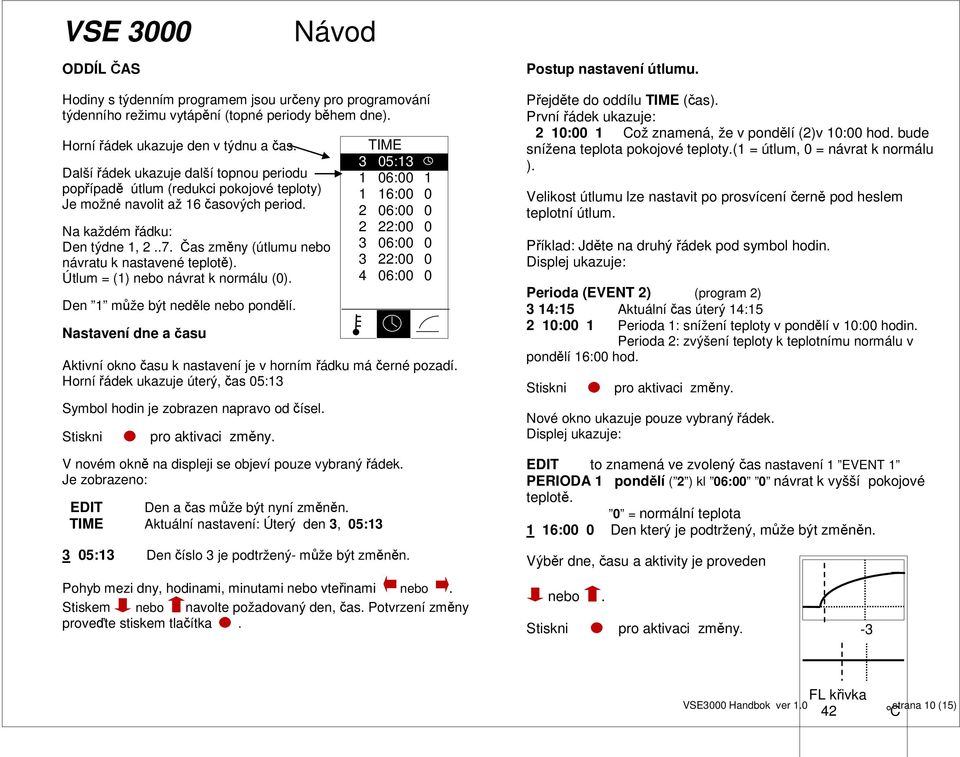

10 ODDÍL ČAS Postup nastavení útlumu. Hodiny s týdenním programem jsou určeny pro programování týdenního režimu vytápění (topné periody během dne). Horní řádek ukazuje den v týdnu a čas. Další řádek ukazuje další topnou periodu popřípadě útlum (redukci pokojové teploty) Je možné navolit až 16 časových period. Na každém řádku: Den týdne 1, Čas změny (útlumu nebo návratu k nastavené teplotě). Útlum = (1) nebo návrat k normálu (). Den 1 může být neděle nebo pondělí. Nastavení dne a času Aktivní okno času k nastavení je v horním řádku má černé pozadí. Horní řádek ukazuje úterý, čas 5:13 Symbol hodin je zobrazen napravo od čísel. Stiskni pro aktivaci změny. V novém okně na displeji se objeví pouze vybraný řádek. Je zobrazeno: EDIT Den a čas může být nyní změněn. TIME Aktuální nastavení: Úterý den 3, 5:13 TIME 3 5:13 1 6: : 2 6: 2 22: 3 6: 3 22: 4 6: 3 5:13 Den číslo 3 je podtržený- může být změněn. Přejděte do oddílu TIME (čas). První řádek ukazuje: 2 1: 1 Což znamená, že v pondělí (2)v 1: hod. bude snížena teplota pokojové teploty.(1 = útlum, = návrat k normálu ). Velikost útlumu lze nastavit po prosvícení černě pod heslem teplotní útlum. Příklad: Jděte na druhý řádek pod symbol hodin. Displej ukazuje: Perioda (EVENT 2) (program 2) 3 14:15 Aktuální čas úterý 14:15 2 1: 1 Perioda 1: snížení teploty v pondělí v 1: hodin. Perioda 2: zvýšení teploty k teplotnímu normálu v pondělí 16: hod. Stiskni pro aktivaci změny. Nové okno ukazuje pouze vybraný řádek. Displej ukazuje: EDIT to znamená ve zvolený čas nastavení 1 EVENT 1 PERIODA 1 pondělí ( 2 ) kl 6: návrat k vyšší pokojové teplotě. = normální teplota 1 16: Den který je podtržený, může být změněn. Výběr dne, času a aktivity je proveden Pohyb mezi dny, hodinami, minutami nebo vteřinami nebo. Stiskem nebo navolte požadovaný den, čas. Potvrzení změny proveďte stiskem tlačítka. nebo. Stiskni pro aktivaci změny. -3 FL křivka 42 C VSE3 Handbok ver 1. strana 1 (15)

11 NASTAVENÍ TOPNÉ KŘIVKY S ekvitermním regulátorem VSE3 vnitřní teplota závisí na venkovním klimatu. Čím chladněji je venku, tím vyšší je teplota v interiéru. Závislost je řízena pomocí topné křivky. V případě optimálního nastavení topné křivky je teplota interiéru KONSTANTNI. Nastavení křivky lze provést v oddíle křivky( CURVE ). Displej je rozdělen na dvě okna. Horní okno ukazuje křivku a možná nastavení. Dolní okno zobrazuje aktuální venkovní teplotu a vertikální tečkovaná úsečka ukazuje tuto teplotu. Jakmile se venkovní teplota sníží, úsečka změní polohu. Při nižší teplotě venkovního vzduchu se úsečka pohybuje VPRAVO, při zvyšování venkovní teploty se úsečka posunuje VLEVO. Pohyb mezi nastaveními stiskem Příklad: Přejděte na vypínací teplotu Summer, 17 stiskem Standardně je nastavena teplota 17 C. Při dosažení této teploty servopohon přesune ventil do studené pozice, kdy do topného systému nejde teplá voda. Změnit aktuální nastavení stiskem Otevře se nové okno ukazující 17 Změna této hodnoty stiskem Volbu potvrďte stisknutím tlačítka Vypínací teplota ( Summer ) ( FL křivka ) FL křivka (FLcurve) úhel křivky (teplota topné vody při º C venkovní teplotě) FL bor min minimální teplota topné vody FLbor max maximální teplota topné vody Léto ( Summer )17 venkovní teplota k odstavení vytápění Následující nastavení: LV+12, LV+6, LV, LV -1, LV -2 nebo LV -3 jsou body na kterých je možné přesné doladění křivky. Za normálních okolností není nutné měnit tato nastavení. Namísto použití pokojového senzoru je křivka samo nastavovací. Spodní okno indikuje 6 bodů, kde může být křivka v případě potřeby jemně doladěna. Vertikální přímka bliká v místě, které je pře nastavováno. -3 Aktuální venkovní teplota Teplotní maximum Teplotní minimum VSE3 Handbok ver 1. strana 11 (15)
