1 Obsah Strana 1. Úvod... 3 Laserový měřič vzdáleností LDM 30 P 2. Bezpečnostní předpisy a údržba přístroje... 3 Manipulace s bateriemi Rozsah dodávky Důležité informace k provádění měření Součásti a ovládací tlačítka měřícího přístroje Symboly a ostatní údaje zobrazované na displeji přístroje Vložení baterií do přístroje (výměna baterií) Uvedení měřícího přístroje do provozu (zapnutí a vypnutí přístroje) Volba jednotky měření Volba referenční roviny měření vzdálenosti Přímé měření vzdáleností Sčítání naměřených hodnot vzdáleností Odečítání naměřených hodnot vzdáleností Postupné (dynamické) měření vzdáleností Výpočet velikosti plochy prostoru Obj. č.: Výpočet objemu (obsahu) prostoru Nepřímé měření (vypočet výšky podle Pythagorovy věty) Použití vnitřní paměti měřícího přístroje Přepnutí přístroje do pohotovostního režimu, vymazání hodnot Zapínání osvětlení měřícího přístroje (displeje) Chybová hlášení zobrazovaná na displeji měřícího přístroje Technické údaje

2 1. Úvod Vážení zákazníci! Děkujeme Vám za Vaši důvěru a za nákup tohoto našeho speciálního měřícího přístroje. Koupí tohoto měřiče vzdáleností s laserovým zaměřovačem jste získali vysoce přesný měřící přístroj, který Vám poslouží k přesnému změření vzdáleností, k výpočtu plochy, výšky objektu a obsahu (objemu, velikosti) prostorů (například místností). Základní charakteristiky měřícího přístroje: Absolutní přesnost měření až do vzdálenosti 30 m, kterou zaručuje nejmodernější laserová technika. Jednoduché a precizní měření výšky objektů (místností) podle Pythagorovy věty. Měření vzdáleností, velikostí ploch a objemů prostorů (místností). Sčítání a odčítání naměřených hodnot včetně jejich ukládání do vnitřní paměti přístroje (50 naměřených nebo vypočtených hodnot). Velmi jednoduchá obsluha pomocí 5 ovládacích tlačítek. Velký, přehledný, osvětlený a dobře čitelný LCDdisplej, na kterém jsou zobrazovány naměřené a vypočtené hodnoty jakož i ostatní informace. K napájení tohoto měřícího přístroje budete potřebovat 2 baterie 1,5 V velikosti AAA (tyto baterie jsou součástí dodávky přístroje). Tento měřící přístroj splňuje požadavky platných evropských norem včetně příslušné směrnice o elektromagnetické slučitelnosti. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení měřícího přístroje do provozu a k jeho obsluze. Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. 2. Bezpečnostní předpisy a údržba přístroje Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto přístrojem či nedodržováním bezpečnostních předpisů. V těchto případech zanikají jakékoliv nároky, které by jinak vyplývaly ze záruky přístroje. Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo změny ve vnitřním zapojení přístroje! Neopravujte sami tento přístroj a neprovádějte sami výměnu žádných jeho součástek. V těchto případech ztratíte jakékoliv nároky, které by vyplývaly ze záruky přístroje. S opravami přístroje se obraťte na svého prodejce, který Vám zajistí jeho opravu v autorizovaném servisu. Měřící přístroje a jejich příslušenství nejsou dětské hračky a nepatří do rukou malých dětí! Nepoužívejte tento přístroj nikdy v prostředí, ve kterém se vyskytují vznětlivé výpary chemických rozpouštědel, výbušné plyny nebo zvířený prach. Nevystavujte tento měřící přístroj silným otřesům a vibracím, vysokým teplotám (přímému slunečnímu záření) jakož i silnému mechanickému namáhání a nenamáčejte jej nikdy do vody nebo do jiných kapalin. Bude-li na měřený objekt nebo do prostoru měření dopadat přímé sluneční záření, pak musíte počítat se sníženou vzdáleností zaměřovaného objektu (například stěny) pouze max. cca 20 m. Nevystavujte tento přístroj silným elektromagnetickým nebo magnetickým polím, která se vyskytují v blízkosti elektrických přístrojů (reproduktory, elektrické motory atd.). Magnetická pole by mohla způsobit nepřesná zobrazení naměřených hodnot na displeji přístroje. Nezapínejte tento měřící přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla tento přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolního vzduchu. Dodržujte rovněž všechny pokyny a bezpečnostní upozornění, které jsou uvedeny v jednotlivých kapitolách toho návodu k obsluze. Třída laseru: 2 podle normy EN : 2007 Max. výstupní výkon: < 1 mw Vlnová délka: 620 až 690 nm Laserové záření může být velice nebezpečné, jestliže se dostane přímo nebo odražené do nechráněných očí (může způsobit poškození oční sítnice). Z tohoto důvodu, dříve než začnete tento měřící přístroj používat, se prosím informujte o příslušných zákonných ustanoveních a opatřeních, která se týkají provozování laserových zařízení. Při provádění měření dejte pozor na to, aby se laserový paprsek neodrážel v zrcadle nebo od jiných lesklých ploch a aby nebyl zaměřen do očí přítomných osob (nebo do očí zvířat). Nenechávejte proto tento přístroj zapnutý bez dozoru. Dávejte prosím pozor na malé děti. Tento přístroj kromě občasné výměny baterií a příležitostného čištění nevyžaduje žádnou zvláštní údržbu. Přístroj čistěte pouze měkkým, mírně navlhčeným hadříkem. K čištění přístroje nepoužívejte žádné chemikálie, benzín nebo chemická rozpouštědla (ředidla barev a laků). Do vnitřku přístroje se nesmí dostat voda nebo jiná kapalina. Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v tomto návodu k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka. Manipulace s bateriemi 3. Rozsah dodávky Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do rukou malých dětí! Pokud nebudete přístroj delší dobu používat, vyndejte z něj baterie. Baterie by mohly vytéci a způsobit poškození přístroje. Při výměně baterií používejte jen doporučené typy. Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor na to, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Přispějte k jeho ochraně! Laserový měřič vzdáleností LDM 30 P 2 baterie 1,5 V velikosti AAA Brašna na uložení přístroje Řemínek k přenášení přístroje Návod k obsluze 3 4

3 4. Důležité informace k provádění měření Kruh (bod), který vytváří laserový paprsek (například na stěně), zobrazuje měřící plochu (bod). Laserový paprsek nesmí být přerušen žádnými překážkami. Laserový paprsek tohoto přístroje neproniká sklem (okenními tabulemi). Přístroj je vybaven funkcí kompenzace teploty pro provádění přesných měření (pro různé teploty místnosti nebo prostoru, kde provádíte měření). Dopřejte přesto tomuto měřícímu přístroji určitý krátký čas k jeho přizpůsobení okolní teplotě vzduchu, budete-li provádět měření v místech s velkými rozdíly teplot. Koberce, čalounění, závěsy a záclony neodrážejí optimálně laserový paprsek. Použijte v těchto případech hladké plochy, jako jsou například dna regálů (zásuvek) nebo zrcadla (dejte však pozor na odrážející se laserový paprsek) atd. Při měření vzdáleností ve venkovním prostředí dejte pozor na to, že výsledky měření může ovlivnit déšť, mlha a sníh jakož i přímé sluneční záření. 5. Součásti a ovládací tlačítka měřícího přístroje A B Senzor (dioda) přijímající odražený laserový paprsek. Výstup laserového paprsku. C Tlačítko zapnutí měřícího přístroje, laseru a spuštění provádění měření. ON. Dlouhé stisknutí tohoto tlačítka (asi 2 sekundy) přepne měřící přístroj do režimu postupného (dynamického) měření vzdáleností. D Tlačítko + /. Sčítání vzdáleností (naměřených hodnot) / rozdíl vzdáleností (odečítání vzdáleností). Zobrazení jednotlivých do vnitřní paměti přístroje uložených naměřených (vypočtených) hodnot: Následující hodnota, listování nahoru / předchozí hodnota, listování dolů. E F Tlačítko C OFF. Vymazání vnitřní mezipaměti měřícího přístroje a vypnutí měřícího přístroje (laserového zaměřovače). Přepnutí měřícího přístroje do pohotovostního režimu. Dlouhým stisknutím tohoto tlačítka provedete kompletní vypnutí měřícího přístroje. Tlačítko přepnutí referenční roviny (polohy) měření: Vpředu (nahoře) na měřícím přístroji nebo vzadu (dole) na měřícím přístroji. Volba jednotky meření. G Tlačítko volby různých funkcí měření FUNC. H I J Příchytka řemínku k přenášení měřícího přístroje. Výklopná opěrná koncovka. Tato výklopná opěrka (koncovka) slouží k usnadnění změření přesné vzdálenosti například od stěny k protilehlé stěně. Prostor k vložení baterií (bateriové pouzdro). 5 6

4 6. Symboly a ostatní údaje zobrazované na displeji přístroje 7. Vložení baterií do přístroje (výměna baterií) 1. Otevřete na zadní straně přístroje kryt bateriového pouzdra a vložte do tohoto pouzdra správnou polaritou dvě alkalické baterie 1,5 V velikosti AAA a kryt bateriového pouzdra opět uzavřete. 2. Po zapnutí měřícího přístroje se na jeho displeji zobrazí grafický symbol stavu nabití do přístroje vložených baterií. 3. Zobrazí-li se v tomto symbolu pouze jeden segment, můžete s měřícím přístrojem provést ještě několik měření. 4. Nezobrazí-li se v na displeji přístroje v tomto symbolu žádný segment, jestliže začne tento symbol na displeji měřícího přístroje blikat, zobrazí-li se na displeji měřícího přístroje chybové hlášení (kód) 101, proveďte v přístroji výměnu obou baterií najednou. 1 Zobrazení síly signálu (intenzity laserového paprsku). 2 Symbol postupného (dynamického) měření vzdáleností. 3 Symboly měření (výpočtu) plochy a obsahu (objemu) prostoru, symboly nepřímého měření (výpočet výšky podle Pythagorovy věty). 4 Číslo paměťového místa (1 až 50) do vnitřní paměti přístroje uložené naměřené nebo vypočtené hodnoty. 5 Symbol zobrazující stav nabití do přístroje vložených baterií. 6 Jednotka měření: Metry (m), palce (in) nebo stopy (ft). 7 Zobrazení naměřené nebo vypočtené hodnoty (hlavní segment displeje). 8 Zobrazení předchozí naměřené hodnoty (horní a dolní pomocný segment displeje). 9 Znaménko plus + (sčítání naměřených nebo vypočtených hodnot). Znaménko minus (odčítání naměřených nebo vypočtených hodnot). 10 Zobrazení minimální (min) naměřené hodnoty. 11 Symbol klíče: Chyba hardware. 12 Zobrazení maximální (max) naměřené hodnoty. 13 Grafický symbol zobrazující zvolenou referenční rovinu (polohu přístroje při provádění měření): Vpředu (nahoře) na měřícím přístroji nebo vzadu (dole) na měřícím přístroji. 14 Symbol hvězdičky (symbol laserového paprsku): Zapnutí laserového zaměřovače. 7 8

5 8. Uvedení měřícího přístroje do provozu (zapnutí a vypnutí přístroje) 1. Vložte do měřícího přístroje baterie. 2. Stiskněte na přístroji krátce tlačítko jeho zapnutí ON. Po zapnutí přístroje se na jeho displeji zobrazí krátce po dobu několika sekund všechny symboly a segmenty displeje 3. Poté (po uplynutí této zahřívací fáze) se přístroj přepne do pohotovostního režimu (viz následující vyobrazení) a přístroj bude připraven k provádění měření. 9. Volba jednotky měření Nebudete-li chtít provádět měření vzdáleností v metrech (m), můžete dále zvolit stopy (ft) nebo palce (in). 1 stopa (foot) = 30, cm; 1 palec neboli coul (inch) = 2,54 cm. Dále můžete zvolit také zvláštní jednotku /16 (viz následující tabulka). Stiskněte tlačítko a podržte toto tlačítko stisknuté asi 1 sekundu. Vpravo vedle naměřené hodnoty se zobrazí zvolená jednotka měření vzdáleností (viz výše). Dejte pozor na to, že krátké stisknutí tohoto tlačítka změní referenční rovinu měření (polohu přístroje při provádění měření). 4. Stiskněte znovu krátce tlačítko ON. Po této akci dojde k zapnutí laserového paprsku (laserového zaměřovače). Na displeji měřícího přístroje se zobrazí symbol laserového paprsku (hvězdička) a jeho síla (intenzita odraženého paprsku od protilehlé plochy). Čím více se v tomto indikátoru intenzity laserového paprsku zobrazí svislých čárek, tím snadněji a rychleji změříte vzdálenost. 4. Laserový zaměřovač vypnete krátkým stisknutím tlačítka OFF. Tím přepnete měřící přístroj do pohotovostního režimu. 5. Kompletní vypnutí měřícího přístroje provedete dlouhým stisknutím tlačítka OFF, které podržíte stisknuté asi 2 sekundy. Z důvodů šetření do měřícího přístroje vložených baterií dojde po uplynutí 30 sekund k vypnutí laserového zaměřovače, pokud jej ručně nevypnete a nebudete-li po tuto dobu používat měřící přístroj k měření (nestisknete-li během této doby na přístroji žádné ovládací tlačítko). K úplnému vypnutí tohoto měřícího přístroje vzdáleností dojde v případě jeho nepoužívání (viz výše) po uplynutí 3 minut (180 sekund). 9 10

6 10. Volba referenční roviny měření vzdálenosti Referenční rovina měření je standardně nastavena ke spodní (dolní) straně (části) přístroje. Podle této referenční roviny (podle délky přístroje) je vypočítávána skutečná naměřená vzdálenost. Referenční rovina měření vztažená k přední části měřícího přístroje se používá při měření vzdáleností například od hrany (zárubně) dveří nebo od určitého místa uprostřed místnosti. Kromě toho můžete na spodní (dolní) straně (části) měřícího přístroje vyklopit (otevřít) opěrku (koncovku), kterou opřete o plochu nebo zasunete do štěrbiny (prohlubně), od které budete chtít změřit příslušnou vzdálenost. Měřící přístroj poté vypočítá přesnou vzdálenost vztaženou ke své délce a k délce této opěrky (koncovky). Budete-li chtít změnit referenční rovinu měření vzdálenosti k zadní časti přístroje s vyklopenou koncovkou, k přední části přístroje a znovu k zadní části přístroje, stiskněte opakovaně krátce po sobě tlačítko. Zvolenou referenční rovinu měření poznáte podle zobrazení příslušného grafického symbolu na displeji přístroje. Standardní poloha přístroje při měření. Spodní (zadní) část měřícího přístroje. Spodní (zadní) část měřícího přístroje s vyklopenou opěrkou (koncovkou). Přední (horní) část měřícího přístroje

7 11. Přímé měření vzdáleností 1. Pokud nebude laserový zaměřovač zapnutý (viz kapitola 8. Uvedení přístroje do provozu (zapnutí a vypnutí přístroje) ), pak stiskněte na přístroji krátce tlačítko ON. Tím zapnete laserový zaměřovač. 2. Laserový paprsek tohoto zaměřovače zaměřte na objekt (například na stěnu místnosti), jehož (jejíž) vzdálenost chcete změřit (od místa, na kterém použijete tento přístroj k měření). 3. Nyní stiskněte znovu krátce tlačítko ON. Po uplynutí krátké doby se z měřícího přístroje ozve akustický signál (pípnutí) a v hlavním segmentu displeje přístroje (zcela dole) odečtěte zobrazenou naměřenou vzdálenost. Sčítání naměřených hodnot vzdáleností 1. Změřte první vzdálenost výše uvedeným způsobem. Poté stiskněte krátce jedenkrát (1 x) tlačítko + /. Tím uložíte tuto naměřenou hodnotu do vnitřní mezipaměti přístroje. Po této akci se tato hodnota zobrazí v prvním (horním) pomocném segmentu displeje (respektive se tato naměřená hodnota do tohoto segmentu přesune). 4. Po každém jednotlivém provedeném měření dojde k automatickému vypnutí laserového zaměřovače. Před každým dalším měřením musíte laserový zaměřovač zapnout výše uvedeným způsobem viz bod 1. této kapitoly. 2. Stisknutím tlačítka ON změřte druhou vzdálenost. Nyní stiskněte opět krátce jedenkrát (1 x) tlačítko + /. Po provedení této akce se tato hodnota zobrazí v druhém (dolním) pomocném segmentu displeje (respektive se tato hodnota do tohoto segmentu přesune) a v hlavním segmentu displeje se zobrazí součet obou těchto naměřených hodnot (vzdáleností). Stejným, výše uvedeným způsobem můžete změřit další vzdálenosti, které budou přičteny k naposledy sečtené hodnotě. Dejte pozor na to, že při sčítání musejí být na displeji u zobrazených hodnot zobrazeny stejné jednotky měření (například metry)

8 Odečítání naměřených hodnot vzdáleností 1. Změřte první vzdálenost výše uvedeným způsobem. Poté stiskněte krátce (1x) tlačítko + /. Tím uložíte tuto naměřenou hodnotu do vnitřní mezipaměti přístroje. Po této akci se tato hodnota zobrazí v prvním (horním) pomocném segmentu displeje (respektive se se tato naměřená hodnota do tohoto segmentu přesune). 12. Postupné (dynamické) měření vzdáleností 2. Stisknutím tlačítka ON změřte druhou vzdálenost. Nyní stiskněte opět krátce dvakrát (2 x) tlačítko + /. Po provedení této akce se tato hodnota zobrazí v druhém (dolním) pomocném segmentu displeje (respektive se tato naměřená hodnota do tohoto segmentu přesune) a v hlavním segmentu displeje se zobrazí rozdíl obou těchto naměřených hodnot (vzdáleností). 1. Stiskněte v režimu normálního měření vzdálenosti na přístroji tlačítko ON a podržte toto tlačítko stisknuté asi 2 sekundy. Tím přepnete přístroj do režimu dynamického měření vzdáleností a zapnete rovněž laserový zaměřovač. Jeho laserový paprsek zaměřte na objekt, jehož různé vzdálenosti chcete změřit postupnou změnou polohy nebo postupným posunováním měřícího přístroje (viz vyobrazení výše). Na displeji měřícího přístroje se zobrazí naposledy změřená vzdálenost, maximální a minimální změřená vzdálenost. Stejným, výše uvedeným způsobem můžete změřit další vzdálenosti, které budou odečteny od naposledy odečtené hodnoty. Dejte pozor na to, že při odčítání musejí být na displeji u zobrazených hodnot zobrazeny stejné jednotky měření (například metry). 2. Přerušení tohoto režimu dynamického (postupného) měření vzdáleností provedete dalším stisknutím tlačítka ON

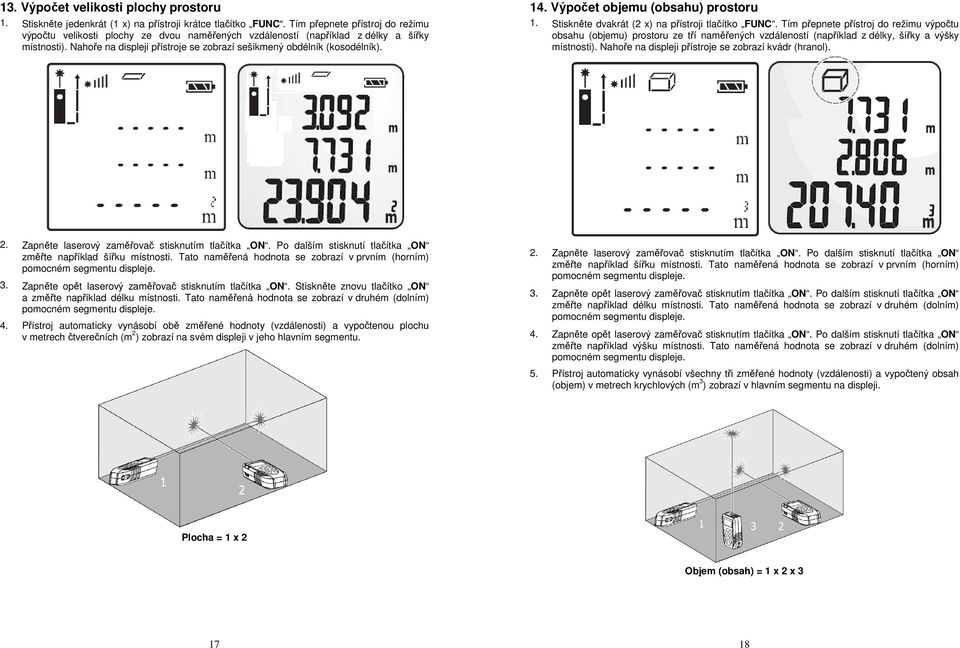

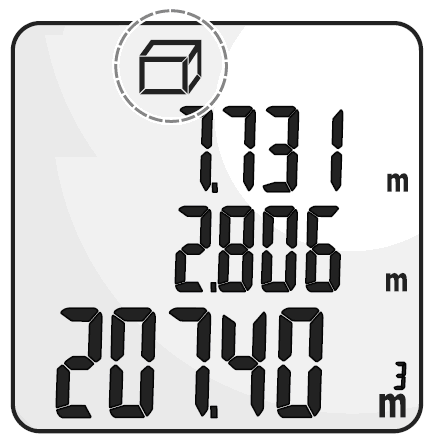

9 13. Výpočet velikosti plochy prostoru 1. Stiskněte jedenkrát (1 x) na přístroji krátce tlačítko FUNC. Tím přepnete přístroj do režimu výpočtu velikosti plochy ze dvou naměřených vzdáleností (například z délky a šířky místnosti). Nahoře na displeji přístroje se zobrazí sešikmený obdélník (kosodélník). 14. Výpočet objemu (obsahu) prostoru 1. Stiskněte dvakrát (2 x) na přístroji tlačítko FUNC. Tím přepnete přístroj do režimu výpočtu obsahu (objemu) prostoru ze tří naměřených vzdáleností (například z délky, šířky a výšky místnosti). Nahoře na displeji přístroje se zobrazí kvádr (hranol). 2. Zapněte laserový zaměřovač stisknutím tlačítka ON. Po dalším stisknutí tlačítka ON změřte například šířku místnosti. Tato naměřená hodnota se zobrazí v prvním (horním) pomocném segmentu displeje. 3. Zapněte opět laserový zaměřovač stisknutím tlačítka ON. Stiskněte znovu tlačítko ON a změřte například délku místnosti. Tato naměřená hodnota se zobrazí v druhém (dolním) pomocném segmentu displeje. 4. Přístroj automaticky vynásobí obě změřené hodnoty (vzdálenosti) a vypočtenou plochu v metrech čtverečních (m 2 ) zobrazí na svém displeji v jeho hlavním segmentu. 2. Zapněte laserový zaměřovač stisknutím tlačítka ON. Po dalším stisknutí tlačítka ON změřte například šířku místnosti. Tato naměřená hodnota se zobrazí v prvním (horním) pomocném segmentu displeje. 3. Zapněte opět laserový zaměřovač stisknutím tlačítka ON. Po dalším stisknutí tlačítka ON změřte například délku místnosti. Tato naměřená hodnota se zobrazí v druhém (dolním) pomocném segmentu displeje. 4. Zapněte opět laserový zaměřovač stisknutím tlačítka ON. Po dalším stisknutí tlačítka ON změřte například výšku místnosti. Tato naměřená hodnota se zobrazí v druhém (dolním) pomocném segmentu displeje. 5. Přístroj automaticky vynásobí všechny tři změřené hodnoty (vzdálenosti) a vypočtený obsah (objem) v metrech krychlových (m 3 ) zobrazí v hlavním segmentu na displeji. Plocha = 1 x 2 Objem (obsah) = 1 x 2 x

10 15. Nepřímé měření (vypočet výšky podle Pythagorovy věty) Použijete-li tuto funkci nepřímého měření, pak tento měřící přístroj vypočítá výšku podle známé Pythagorovy věty: c 2 = a 2 + b 2 (čtverec nad přeponou pravoúhlého trojúhelníku se rovná součtu čtverců nad oběma odvěsnami). 1. Stiskněte třikrát (3 x) na přístroji tlačítko FUNC. Tím přepnete přístroj do režimu výpočtu výšky ze dvou naměřených vzdáleností. Nahoře na displeji přístroje se zobrazí symbol nepřímého měření se dvěma referenčními body (trojúhelník). 16. Použití vnitřní paměti měřícího přístroje Do vnitřní paměti tohoto měřícího přístroje lze automaticky uložit 50 výsledků posledních měření. Jakmile se do vnitřní paměti uloží 50. naměřená nebo vypočítaná hodnota, dojde při ukládání nové (další) hodnoty do vnitřní paměti měřícího přístroje k vymazání nejstarší (tedy první) hodnoty. Nejnovější aktuálně naměřená nebo vypočtená hodnota se v tomto případě uloží do vnitřní paměti měřícího přístroje jako hodnota číslo Po přepnutí měřícího přístroje do pohotovostního režimu můžete postupným krátkým tisknutím tlačítka + / nalistovat a zobrazit na displeji měřícího přístroje postupně všechny do vnitřní paměti měřícího přístroje uložené naměřené nebo vypočtené hodnoty směrem nahoru (od čísla paměti 1 až k číslu paměti 50). 2. Dalším postupným krátkým tisknutím tlačítka + / můžete nalistovat a zobrazit na displeji měřícího přístroje postupně všechny do vnitřní paměti měřícího přístroje uložené naměřené nebo vypočtené hodnoty směrem dolů (od čísla paměti 50 až k číslu paměti 1). Na displeji měřícího přístroje se zobrazí číslo paměti a příslušná naměřená (vypočtená) hodnota. 2. Změřte nyní níže uvedeným způsobem obě vzdálenosti podle vyobrazení vpravo nahoře. 3. Zapněte laserový zaměřovač stisknutím tlačítka ON. Po dalším stisknutí tlačítka ON změřte první vzdálenost. Tato naměřená hodnota se zobrazí v prvním (horním) pomocném segmentu displeje. 4. Zapněte opět laserový zaměřovač stisknutím tlačítka ON. Po dalším stisknutí tlačítka ON změřte druhou vzdálenost. Tuto druhou vzdálenost změří přístroj dynamicky. V druhém (dolním) pomocném segmentu displeje se zobrazí minimální naměřená hodnota. Aktuálně naměřená hodnota se zobrazí v hlavním segmentu displeje (dole). 5. Nyní stiskněte krátce tlačítko ON (uložení minimální naměřené hodnoty do vnitřní paměti měřícího přístroje). Po této akci se na displeji přístroje v jeho hlavním segmentu zobrazí vypočtená výška v metrech (m). 17. Přepnutí přístroje do pohotovostního režimu, vymazání hodnot Stisknete-li během provádění měření krátce tlačítko C OFF, vymažete naměřenou hodnotu z vnitřní mezipaměti měřícího přístroje nebo přepnete měřící přístroj do pohotovostního režimu. 18. Zapínání osvětlení měřícího přístroje (displeje) Stisknutím libovolného ovládacího tlačítka na měřícím přístroji zapnete osvětlení displeje přístroje (jeho zadní podsvícení). Po zapnutí osvětlení displeje dojde k opětovnému vypnutí osvětlení displeje po uplynutí asi 15 sekund, jestliže nebudete během této doby měřící přístroj dále používat

11 19. Chybová hlášení zobrazovaná na displeji měřícího přístroje 101 Vybité baterie v přístroji. Proveďte jejich výměnu. 104 Chyba při výpočtu výšky podle Pythagorovy věty. Přepona trojúhelníku při měření výšky objektu je kratší než odvěsna trojúhelníku. 152 Příliš vysoká teplota okolního vzduchu (vyšší než 40 C). 153 Příliš nízká teplota okolního vzduchu (nižší než 0 C). 154 Příliš malá nebo velká vzdálenost zaměřeného objektu od měřícího přístroje (překročení přípustného rozsahu měření). 155 Příliš slabá intenzita odraženého laserového paprsku viz kapitola 4. Důležité informace k provádění měření. Příliš tmavý objekt. Nalepte na něj bílý list papíru. 156 Příliš silná intenzita odraženého laserového paprsku. 157 Chyba měření nebo příliš světlý zaměřený objekt. Příliš vysoká intenzita okolního osvětlení. Zatáhněte v místnosti například závěsy oken. 160 Přístroj se při měření silně otřásá (vibruje). Netřeste při měření s přístrojem. 20. Technické údaje Rozsah měření vzdálenosti: 50 mm až 30 m, rozlišení: 1 mm (0,001 m) Přesnost měření: ± 2 mm Laser: Třída 2; výkon: 1 mw; vlnová délka: 620 až 690 nm Reakční doba (zahřívací fáze): 0,3 s Funkce automatického vypínání: 30 sekund (laser) / 180 sekund (displej, přístroj) Provozní teplota: 0 C až + 40 C (skladovací teplota: - 20 C až + 65 C) Relativní vlhkost vzduchu: 10 % až 80 % Napájení přístroje: 2 baterie 1,5 V velikosti AAA (alkalické) Rozměry přístroje (Š x V x H): 48 x 25 x 112 mm Hmotnost přístroje: 95 g Jestliže se vlevo na displeji měřícího přístroje zobrazí symbol klíče, znamená to chybu elektroniky (hardware) měřícího přístroje. V tomto případě měřící přístroj vypněte a vyndejte z něho baterie. Po opětovném vložení baterií do přístroje jej znovu zapněte. Zobrazí-li se po opětovném zapnutí přístroje na jeho displeji znovu symbol klíče, je přístroj vadný a nelze jej dále používat k měření. V tomto případě se spojte se svým prodejcem, který Vám zajistí opravu měřícího přístroje v autorizovaném servisu. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. KU/08/
