1 Letiště Písek - Krašovice Kontrolní měření hladiny hluku z provozu letiště v obci Topělec Objednatel Adresa objednatele Primoco UAV SE Výpadova 1563/29f Praha Číslo zakázky Datum přijetí zakázky Datum provedení zkoušky Měření provedl Ing. František Dolejší Měření přítomen p. Josef Šťastný (zástupce zadavatele), Ondřej Bartůšek (Studio D) Protokol vypracoval Ing. František Dolejší Interpretaci vypracoval Ing. František Dolejší Počet výtisků 1 Výtisk číslo 1 E Vedoucí zkušebny Ing. František Dolejší, tel Datum Všechna práva vyhrazena Obsah tohoto Protokolu o zkoušce je chráněn Autorským zákonem. Bez písemného svolení zpracovatele Studio D akustika s.r.o. se nesmí Protokol o zkoušce reprodukovat jinak než celý.

2 Obsah 1 Všeobecná část Předmět zkoušky Metodický předpis Zkušební standardy Pomocné standardy Použité podklady Strategie zkoušky Podmínky v době měření Použitá měřicí zařízení a software Výsledková část MB_1-Topělec Korekce na pozadí (K R) Nejistota měření Letová dráha při zkoušce Schéma měření Fotodokumentace Interpretace Právní úprava Limity hluku Vyhodnocení MB_1 chráněný venkovní prostor staveb, Záhoří č.p Symboly a použité zkratky Závěr Prohlášení laboratoře...13 Seznam obrázků Obrázek č. 1: Schéma měření...8 Obrázek č. 2: Schéma měření...9 Obrázek č. 3: Příprava letounu k letu...10 Obrázek č. 4: Foto měřícího místa MB_1 - Topělec...10 Seznam grafů Graf č. 1: Průběh akustického tlaku při letu v okruhu...6 Seznam tabulek Tabulka č. 1: Meteorologické podmínky v době měření hluku...4 Tabulka č. 2: Přehled použitého měřicího zařízení hluku a software...4 Tabulka č. 3: Naměřené hodnoty hluku v MB_1...5 Tabulka č. 4: Korekce na hladinu hluku pozadí (K R)...7 Tabulka č. 5: Limit hluku pro letecký provoz...11 Tabulka č. 6: Vyhodnocení hladiny hluku v MB_ Strana 2 z celkových 13 stran

3 1 Všeobecná část 1.1 Předmět zkoušky Na základě Vaší objednávky byla změřena hladina hluku šířícího se z letového provozu na Letišti Písek Krašovice do vybraného bodu v obci Topělec. Naměřené hodnoty budou porovnány s požadavky NV. 1.2 Metodický předpis Zkušební standardy - ČSN ISO Akustika - Popis, měření a hodnocení hluku prostředí Část 1: Základní veličiny a postupy pro hodnocení - ČSN ISO Akustika - Popis, měření a hodnocení hluku prostředí Část 2: Určování hladin akustického tlaku Pomocné standardy - nařízení vlády č.272/2011 Sb. ve smyslu znění pozdějších předpisů - zákona č. 258/2000 Sb. ve smyslu znění pozdějších předpisů Použité podklady Popis provozu na letišti zadavatel Strategie zkoušky Jedná se o malé letiště s betonovou přistávací drahou. Je využíváno pro výcvik a zkoušení malých bezpilotních letounů, zatím jednoho typu. Provoz je pouze v době denní a maximálně 5 hodin. Zbytek se neprovádí žádná činnost ve vzduchu. Měření slouží pro orientaci jak je zasaženo okolí letiště, proto byl zvolen let na okruhu ve výšce 500 m u obce Topělec. Většina výuky se provádí ve vyšších výškách. Strana 3 z celkových 13 stran

4 1.4 Podmínky v době měření Datum a čas :00 12:00 Exteriér Teplota vzduchu Vlhkost vzduchu Tlak vzduchu +18 C 73 % 984 hpa Oblačnost Vítr Sníh Polojasno - Zataženo Tabulka č. 1: Meteorologické podmínky v době měření hluku Pozn.: Jedná se o průměrné meteorologické podmínky v daném časovém rozmezí. 1.5 Použitá měřicí zařízení a software Název a typ (včetně softwarového vybavení) Modulový přesný analyzátor Brüel & Kjaer typ 2270 Výrobní číslo Platnost ověření 0 Číslo ověřovacího listu OL Měřicí mikrofon Brüel & Kjaer typ OL Akustický kalibrátor Brüel & Kjaer typ KL Laserový dálkoměr Fluke 414 D Metrologická stanice EUROPE SUPLIES WS N5 V ANM Tabulka č. 2: Přehled použitého měřicího zařízení hluku a software Metrologická správnost a návaznost je doložena příslušnou dokumentací v archívu laboratoře a může být na žádost předložena. Provozní kalibrace zvukoměrné techniky byla provedena před a po měření. Výsledky měření platí pouze pro dané místo, podmínky a čas měření, které jsou uvedeny v tomto protokolu o měření. Hodnoty byly naměřeny hlukovým analyzátorem Brüel & Kjaer Měřicí přístroj byl nastaven do režimu Záznam s periodou ukládání 1 sekunda, vč. záznamu zvuku. Naměřené hodnoty byly uloženy do paměti měřicího přístroje. Jednotlivé hlukové události byly označovány a nesouvisející hluk s měřeným hlukem (hovor lidí, průjezdy aut, atd.) byl vyloučen při zpracování na počítači programem Brüel & Kjaer Evaluátor typ Strana 4 z celkových 13 stran

5 2 Výsledková část 2.1 MB_1-Topělec Popis místa měření - objekt: Pozemek č.p. 142/17, Topělec - umístění mikrofonu: hrana zpevněné plochy směrem k letišti, ve výška mikrofonu 4 (± 0,1) m nad terénem, osa mikrofonu kolmo na zemský povrch. směrována proti výrobnímu areálu. Souřadnice GPS: 49,343329N 14,136327E Charakteristika zdroje hluku - Nepřetržité kroužení letadla ve výšce 500 m nad terénem (trajektorie viz Obrázek č. 1: Schéma měření) Fyzikální charakter hluku - proměnný hluk v proměnném pozadí Výsledek měření Název události Okruh Odlet z okruhu Zbytkový hluk Začátek měření (dd:mm:rr) (hh:mm:ss) : : :44 Délka měření L Aeq, T L AF1% L AF50% L AF90% L AFmax (hh:mm:ss) (db) (db) (db) (db) (db) 0:17: :01: :00: Tabulka č. 3: Naměřené hodnoty hluku v MB_1 Strana 5 z celkových 13 stran

6 =Project 684 in Calculations Okruh Pøílet - odlet Residual Poznámka Sound db :26:00 10:28:00 10:30:00 10:32:00 10:34:00 10:36:00 10:38:00 10:40:00 10:42:00 10:44:00 LAeq Cursor: :43:26-10:43:27 LAeq=42.1 db Graf č. 1: Průběh akustického tlaku při letu v okruhu Strana 6 z celkových 13 stran

7 2.2 Korekce na pozadí (KR) Hladina hluku pozadí byla změřena v době úplného přerušení provozu venkovních jednotek. Měřicí bod Název zdroje Naměřená hodnota v bodě LAeq,T Hladina hluku pozadí LAeq,T Korekce na hluk pozadí K R (db) (db) (db) MB_1 Okruh 52,3 0 31,1 Odlet z okruhu 40,3-0,6 K = - 10 log (1 10-0,1 L ) Tabulka č. 4: Korekce na hladinu hluku pozadí (K R) [db] Kde: L je rozdíl mezi hladinou akustického tlaku měřeného zdroje hluku a hladinou akustického tlaku zbytkového hluku. Při stanovení hodnoty L se neuvažuje nejistota. Je-li: a) L > 10 db nekoriguje se; b) L < 3 db (tj. K > 3 db), nejsou žádné korekce na zbytkový hluk dovolené hluk měřeného zdroje nelze jednoznačně odlišit od zbytkového hluku. Hodnoty korekce K jsou uvedeny v následující informativní tabulce: L (db) K (db) Korekce se odečítá od změřené hladiny akustického tlaku zdroje hluku. 2.3 Nejistota měření Celková nejistota měření ve venkovním prostoru byla stanovena kvalifikovaným odhadem: = 1,6 db. (celková nejistota měření = 1,6 db je parametr, který rozšiřuje naměřenou hodnotu na oblast, v níž se nachází s 95 % pravděpodobností správná hodnota). Strana 7 z celkových 13 stran

8 2.4 Letová dráha při zkoušce Umístění MB_1 Posuzovaný bod PB_1 Obrázek č. 1: Schéma měření Strana 8 z celkových 13 stran

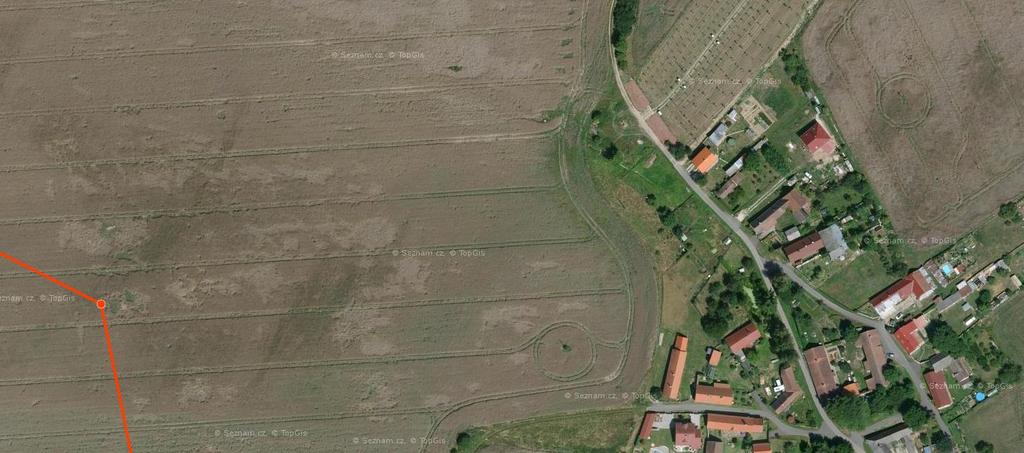

9 2.5 Schéma měření MB_1 Obrázek č. 2: Schéma měření Strana 9 z celkových 13 stran

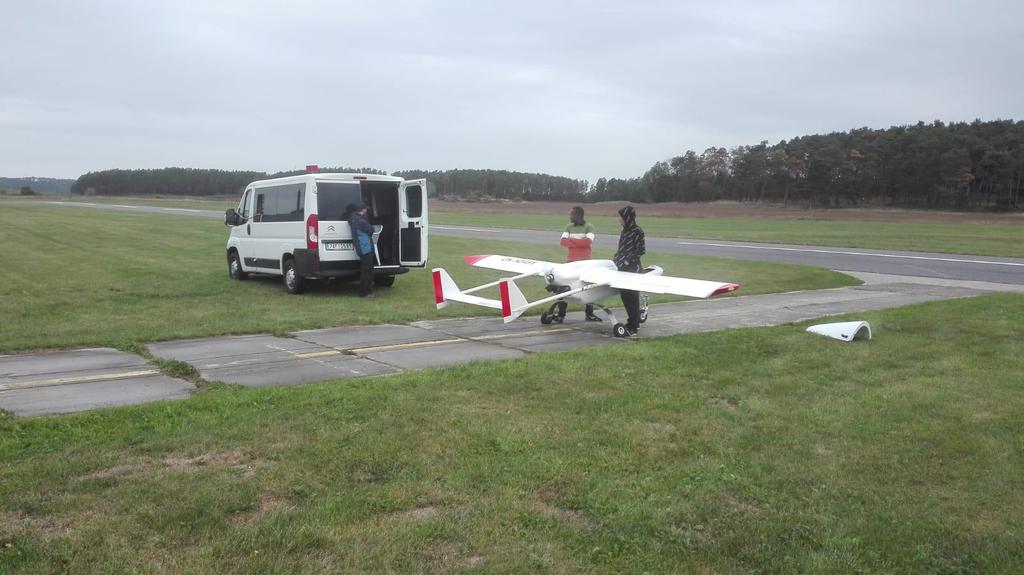

10 2.6 Fotodokumentace Obrázek č. 3: Příprava letounu k letu Obrázek č. 4: Foto měřícího místa MB_1 - Topělec Strana 10 z celkových 13 stran

11 3 Interpretace 3.1 Právní úprava Chráněný venkovní prostor 30 odst. 3 zákona č. 258/2000 Sb. Chráněným venkovním prostorem se rozumí nezastavěné pozemky, které jsou užívány k rekreaci, lázeňské léčebně rehabilitační péči a výuce, s výjimkou lesních a zemědělských pozemků 32b a venkovních pracovišť. 32b) Zákon č. 344/1992 Sb., o katastru nemovitostí České republiky (katastrální zákon), ve znění pozdějších předpisů Chráněný venkovní prostor staveb 30 odst. 3 zákona č. 258/2000 Sb. Chráněným venkovním prostorem staveb se rozumí prostor do vzdálenosti 2 m před částí jejich obvodového pláště, významný z hlediska pronikání hluku zvenčí do chráněného vnitřního prostoru bytových domů, rodinných domů, staveb pro předškolní a školní výchovu a vzdělávání, staveb pro zdravotní a sociální účely, jakož i funkčně obdobných staveb. Prostor významný z hlediska pronikání hluku 30 odst. 3 zákona č. 258/2000 Sb. Co se považuje za prostor významný z hlediska pronikání hluku, stanoví prováděcí právní předpis. 2 písm. s) nařízení vlády č. 272/2011 Sb. Prostorem významným z hlediska pronikání hluku prostor před výplní otvoru obvodového pláště stavby zajišťující přímé přirozené větrání, za níž se nachází chráněný vnitřní prostor stavby, pokud tento chráněný prostor nelze přímo větrat jinak. 3.2 Limity hluku Aby byly splněny požadavky nařízení vlády č. 272/2011 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibrací, ve znění pozdějších předpisů, bude nutné dodržet následující: - nejvyšší přípustná ekvivalentní hladina akustického tlaku A LAeq,T pro hluk z leteckého provozu je v následující tabulce: LAeq,16h (db) LAeq,8h (db) Druh chráněného prostoru v době 6 22 hod v době 22 6 hod Chráněný venkovní prostor staveb (RD, BD) Chráněný venkovní prostor staveb (lůžková zdravotnická zařízení včetně lázní) Chráněný venkovní prostor (RD, BD) Chráněný venkovní prostor (lůžková zdravotnická zařízení včetně lázní) Chráněný vnitřní prostor staveb (obytné místnosti) hluk pronikající zvenčí Chráněný vnitřní prostor staveb (nemocniční pokoje) hluk pronikající zvenčí Tabulka č. 5: Limit hluku pro letecký provoz Strana 11 z celkových 13 stran

12 3.3 Vyhodnocení MB_1 Objekt: umístění mikrofonu: Poloha GPS 49,343329N 14,136327E, výška 4 m nad terénem - Rekapitulace: Typický letový den = maximální provoz letiště 5 hodin za celý den Výška letu: vyšší jak 500 m (zkoušeno ve výšce 500 m) Posuzovaný objekt ve vzdálenosti 540 m od letové dráhy letounu 1 Měřící bod ve vzdálenosti 578 m od letové dráhy letounu 1 Bod Název zdroje Naměřená hodnota L Aeq,T Korekce na hluk pozadí K R Korekce na jinou než stanovenou dobu K T Korekce na vzdálenost K L Korekce na odraz hluku K O Vypočtená hodnota L Aeq,16h (včetně nejistoty měření) (db) (db) (db) (db) (db) (db) Bezpilotní letoun za PB_1 52,3 0-5 letu po okruhu 2 +0,6 3-46,3 Tónová složka: Ne Limitní hodnota L Aeq16h = 60 db Vyhovuje pro dobu denní (v noci mimo provoz) Tabulka č. 6: Vyhodnocení hladiny hluku v PB_1 3.4 Symboly a použité zkratky L Aeq,T... imisní ekvivalentní hladina akustického tlaku A, měřená ve stanoveném místě L AF1%... hladina akustického tlaku A překročená v 1% doby z uvažovaného (měřeného) časového intervalu (ojedinělé špičky) L AF5%... hladina akustického tlaku A překročená v 5% doby z uvažovaného (měřeného) časového intervalu (časté špičky) L AF50%... hladina akustického tlaku A překročená v 50% doby z uvažovaného (měřeného) časového intervalu (průměrná hladina) L AF90%... hladina akustického tlaku A překročená v 90% doby z uvažovaného (měřeného) časového intervalu (hladina hluku prostředí praktické pozadí) CHO. chráněný objekt MB. měřicí bod PB. Nejbližší rodinný dům k dráze letounu na okruhu (Topělec č.p. 547) pozemní vzdálenost 540 m 1 Nejkratší délka přepony mezi posuzovaným bodem a letovou dráhou 2 Korekce na délku trvání = 10*log (t/t0), kde t0 = 16 hodin 3 Přepočet na vzdálenost = k*log(r1/*r2), kde k = 20 (bodový zdroj ve vzduchu) Strana 12 z celkových 13 stran

13 4 Závěr Hladina hluku šířícího se z provozu cvičného letiště, ve vybraném bodě, nepřekračuje limity hluku v nejbližších akusticky chráněných venkovních prostorách staveb pro dobu denní, dle nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací ve znění pozdějších předpisů. 5 Prohlášení laboratoře Proti obsahu protokolu lze podat stížnost do šesti měsíců od jeho převzetí zákazníkem. Námitky a stížnosti se podávají písemně Zkušebna je oprávněna užívat odkaz na dohodu o vzájemném uznávání zkoušek a logo ILAC MRA (International Laboratory Accreditation Cooperation.- Mutal Recognition Arrangement Dohoda o vzájemném uznávání Mezinárodní spolupráce v oblasti akreditace laboratoří) Razítko Dne Ing. František Dolejší vedoucí laboratoře Výsledky zkoušek se týkají jen předmětu těchto zkoušek. Bez písemného svolení laboratoře se nesmí protokol reprodukovat jinak než celý Konec protokolu o zkoušce Strana 13 z celkových 13 stran
