1 2010/I KATALOG A CENÍK VÝROBKŮ platnost od jen slunce to umí lépe... 1

2 Firma Fenix byla založena po sametové revoluci v roce 1990 jako jedna z prvních soukromých společností v České republice. Prvními produkty, které společnost vyráběla, byly úspěšně prodávané elektrické sálavé topné panely ECOSUN a s nárůstem poptávky trhu po těchto produktech následovaly elektrické konvektory ECOFLEX, topné kabely a rohože ECOFLOOR a topné fólie ECOFILM. Společnost také nabízí širokou škálu doplňkových produktů, včetně regulace topných systémů, sad s kabelovým okruhem a topných rohoží. S nárůstem poptávky se rozšířila struktura společnosti z důvodu zachování maximální flexibility byla zvolena struktura holdingové společnosti, s jednotlivými a nezávislými členy. Postupně byly začleněny tyto společnosti: Fenix s.r.o. - závod vyrábějící elektrické topné systémy Fenix Trading s.r.o. obchodní společnost Fenix Slovakia s.r.o. výrobní a obchodní společnost, která zastupuje FENIX na Slovensku Fenix Group a.s. společnost zajišťující management nemovitostí a služby (strategické plánovaní, správa nemovitostí, ekonomické a finanční služby) Flexel int. Ltd. - výrobní a obchodní společnost se sídlem ve Velké Británii Aztec Europe Ltd. - výrobce aplikací pro speciální účely, jako jsou topné fólie proti mlžení zrcadel, topné systémy do vivárií a topná zařízení pro karavany a mobilní domy, se sídlem ve Velké Británii Na přelomu roku 2009/2010 byly do skupiny FENIX Holding začleněny další dvě výrobní a obchodní společnosti: ACSO - výrobní a obchodní společnost se sídlem ve Francii, zabývající se výrobou modulárního nízkoteplotního sálavého vytápění a prodejem velkoplošných elektrických topných systémů CEILHIT SL první výrobce topných kabelů ve Španělsku, založený již v roce Výroba je zaměřena na vnitrostátní i mezinárodní trhy, v současnosti zastupuje společnost FENIX především na trzích Španělska, Portugalska a Jižní Ameriky Dnes je společnost Fenix Holding s.r.o. jedním z největších evropských výrobců plošných elektrických topných systémů a v současné době vyváží své produkty do více než 50 zemí světa. Ing. Cyril S v o z i l předseda představenstva

3 ECOSUN sálavé topné panely str. 2 3 MR panely, GR panely sálavé mramorové (MR) a skleněné (GR) panely str. 4 5 IRC PANELY topné panely a regulace do infrakabin str. 6 7 ECOFLOOR pro vnitřní aplikace str ECOFLOOR akumulační topení a systémy venkovní aplikace str ECOFLOOR systémy protimrazové ochrany str ECOFILM topné folie str ECOFLEX přímotopné konvektory str AKUMULAČNÍ KAMNA str. 30 ATLANTIC akumulační ohřívače vody str. 31 DOPLŇKOVÉ INFORMACE K VÝROBKŮM ČJK objednací číslo výrobku; R rabatová skupina obchodním partnerům je na základě písemné smlouvy poskytována sleva z koncových cen. Slevy jsou rozděleny do pěti základních kategorií: A Ecosun; B Ecofloor; C Ecofilm; D Základní; E Doplňky; Ex expedice EX expedice obvyklý počet pracovních dnů, ve kterých je zboží po přijetí objednávky expedováno. Při větších odběrech, nebo při požadavku na konkrétní termín konzultujte prosím dodací lhůtu s obchodním oddělením. zboží označené tímto symbolem dodáváme pouze zakázkově dodací lhůtu prosím konzultujte s obchodním oddělením. DOPLŇKOVÝ PROGRAM str REGULACE str ULTRATHERM vyhřívání pro vivária a terária str

4 ECOSUN sálavé topné panely Princip infračerveného vytápění U konvekčního vytápění je topidlem ohříván nejdříve vzduch, který následně předává teplo okolním konstrukcím a předmětům (stěny, nábytek,...). Dochází tak k větším rozdílům teplot v jednotlivých částech místnosti. U sálavého vytápění je teplo předáváno hlavně infračerveným zářením. Zářivý tok neohřívá vzduch, ale předměty, na které dopadá a teprve od těchto konstrukcí se ohřívá vzduch v místnosti. Z popsaného principu vyplývají následující výhody: vyšší tepelná pohoda při nižší teplotě vzduchu v místnosti úspora energie ve výši od 18 % do 24 % oproti konvekčnímu vytápění výrazné snížení cirkulace vzduchu a tedy i prašnosti omezení vysušování vzduchu, bezúdržbový provoz architektonická nenápadnost (zejména v prostorách s tzv. kazetovým stropem) možnost zónového ohřevu příznivě působí na osoby s onemocněním kloubů a dýchacích cest ECOSUN K+ temperování lavic v kostelech, kancelářských stolů, pokladních boxů apod. Uchycení standardně na stěnu, pro instalaci na strop nutno doobjednat stropní rám. Standardně v barvě hnědé, na objednávku v barvě bílé, za příplatek možno i jiné barvy NÍZKOTEPLOTNÍ PANELY VÝROBEK [W] [V] Krytí ROZMĚRY [mm] HM. [kg] Doporučená výška instalace BEZ DPH ECOSUN 100 K ,5 Poloha svislá, panely ECOSUN K , 1 270, ECOSUN 200 K ,7 jsou přednostně určeny ke svislé 1 338, 1 606, ECOSUN 270 K+ 270 montáži - instalační otvory pro zavěšení jsou přímo na zadní straně panelu. 230 IP , , 2 032, ECOSUN 330 K ,6 K případné montáži na strop nutno 2 051, 2 461, A 2 ECOSUN 400 K ,9 doobjednat stropní rám , 2 562, Délka přívodních kabelů: typ ,5m; typ ,0m Třída ochrany I.; Délka přívodních kabelů: typ ,5m; typ ,0m 2

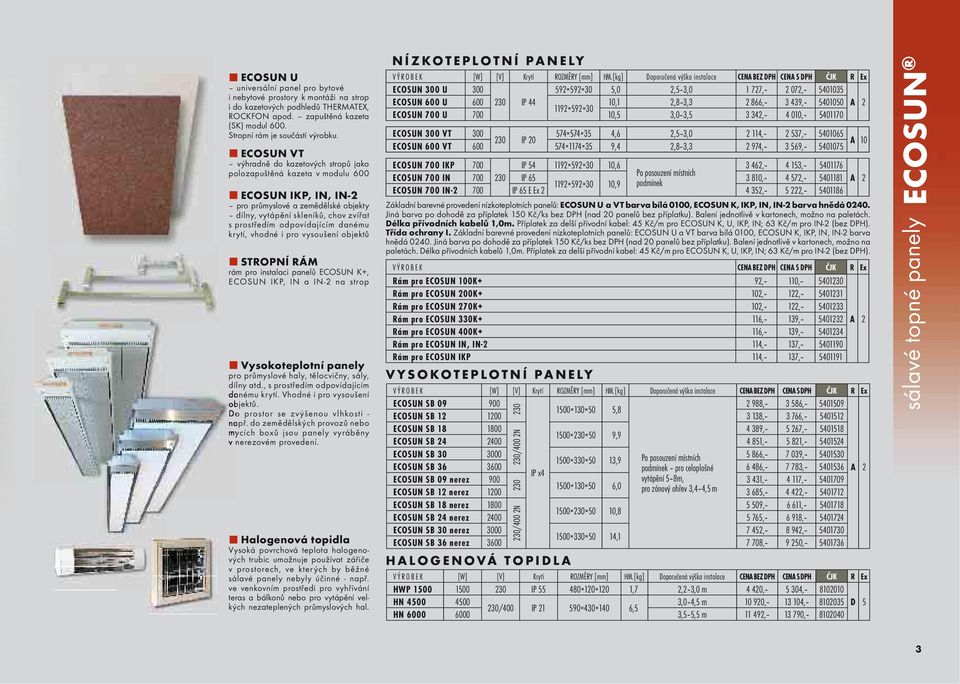

5 ECOSUN U universální panel pro bytové i nebytové prostory k montáži na strop i do kazetových podhledů THERMATEX, ROCKFON apod. zapuštěná kazeta (SK) modul 600. Stropní rám je součástí výrobku. ECOSUN VT výhradně do kazetových stropů jako polozapuštěná kazeta v modulu 600 ECOSUN IKP, IN, IN-2 pro průmyslové a zemědělské objekty dílny, vytápění skleníků, chov zvířat s prostředím odpovídajícím danému krytí, vhodné i pro vysoušení objektů STROPNÍ RÁM rám pro instalaci panelů ECOSUN K+, ECOSUN IKP, IN a IN-2 na strop Vysokoteplotní panely pro průmyslové haly, tělocvičny, sály, dílny atd., s prostředím odpovídajícím danému krytí. Vhodné i pro vysoušení objektů. Do prostor se zvýšenou vlhkostí - např. do zemědělských provozů nebo mycích boxů jsou panely vyráběny v nerezovém provedení. Halogenová topidla Vysoká povrchová teplota halogenových trubic umožnuje používat zářiče v prostorech, ve kterých by běžné sálavé panely nebyly účinné - např. ve venkovním prostředí pro vyhřívání teras a bálkonů nebo pro vytápění velkých nezateplených průmyslových hal. NÍZKOTEPLOTNÍ PANELY VÝROBEK [W] [V] Krytí ROZMĚRY [mm] HM. [kg] Doporučená výška instalace BEZ DPH ECOSUN 300 U ,0 2,5 3, , 2 072, ECOSUN 600 U IP 44 10,1 2,8 3, , 3 439, A ECOSUN 700 U ,5 3,0 3, , 4 010, ECOSUN 300 VT ,6 2,5 3, , 2 537, IP 20 A 10 ECOSUN 600 VT ,4 2,8 3, , 3 569, ECOSUN 700 IKP 700 IP , , 4 153, Po posouzení místních ECOSUN 700 IN IP , 4 572, A ,9 podmínek ECOSUN 700 IN IP 65 E Ex , 5 222, Základní barevné provedení nízkoteplotních panelů: ECOSUN U a VT barva bílá 0100, ECOSUN K, IKP, IN, IN-2 barva hnědá Jiná barva po dohodě za příplatek 150 Kč/ks bez DPH (nad 20 panelů bez příplatku). Balení jednotlivě v kartonech, možno na paletách. Délka přívodních kabelů 1,0m. Příplatek za delší přívodní kabel: 45 Kč/m pro ECOSUN K, U, IKP, IN; 63 Kč/m pro IN-2 (bez DPH). Třída ochrany I. Základní barevné provedení nízkoteplotních panelů: ECOSUN U a VT barva bílá 0100, ECOSUN K, IKP, IN, IN-2 barva hnědá Jiná barva po dohodě za příplatek 150 Kč/ks bez DPH (nad 20 panelů bez příplatku). Balení jednotlivě v kartonech, možno na paletách. Délka přívodních kabelů 1,0m. Příplatek za delší přívodní kabel: 45 Kč/m pro ECOSUN K, U, IKP, IN; 63 Kč/m pro IN-2 (bez DPH). VÝROBEK BEZ DPH Rám pro ECOSUN 100K+ 92, 110, Rám pro ECOSUN 200K+ 102, 122, Rám pro ECOSUN 270K+ 102, 122, Rám pro ECOSUN 330K+ 116, 139, A 2 Rám pro ECOSUN 400K+ 116, 139, Rám pro ECOSUN IN, IN-2 114, 137, Rám pro ECOSUN IKP 114, 137, VYSOKOTEPLOTNÍ PANELY VÝROBEK [W] [V] Krytí ROZMĚRY [mm] HM. [kg] Doporučená výška instalace BEZ DPH ECOSUN SB , 3 586, ,8 ECOSUN SB , 3 766, ECOSUN SB , 5 267, ,9 ECOSUN SB , 5 821, ECOSUN SB Po posouzení místních 5 866, 7 039, ,9 ECOSUN SB podmínek pro celoplošné 6 486, 7 783, A 2 IP x4 ECOSUN SB 09 nerez 900 vytápění 5 8m, 3 431, 4 117, ,0 ECOSUN SB 12 nerez 1200 pro zónový ohřev 3,4 4,5 m 3 685, 4 422, ECOSUN SB 18 nerez , 6 611, ,8 ECOSUN SB 24 nerez , 6 918, ECOSUN SB 30 nerez , 8 942, ,1 ECOSUN SB 36 nerez , 9 250, /400 2N /400 2N HALOGENOVÁ TOPIDLA VÝROBEK [W] [V] Krytí ROZMĚRY [mm] HM. [kg] Doporučená výška instalace BEZ DPH HWP IP ,7 2,2 3,0 m 4 420, 5 304, HN ,0 4,5 m , , D 5 230/400 IP ,5 HN ,5 5,5 m , , ECOSUN 3sálavé topné panely

6 SÁLAVÉ PANELY MR mramorové Sálavé panely jsou určeny pro vytápění reprezentativních prostor, hal, koupelen, ale i běžných obytných místností. Panel se skládá z mramorové desky, topného elementu, omezovacího termostatu a přívodního kabelu. Konstrukce panelu v sobě spojuje výhody tří různých topných systémů šíření tepla infračerveným sáláním a s tím spojenou lepší ekonomiku provozu, vyšší dynamiku konvekčních systémů a částečnou akumulaci tepla při vypnutí panelů signálem HDO. Teplo sálané z těchto materiálů je přitom velmi příjemné a přirozené. MR PANELY sálavé mramorové panely Volakas Kavala Janina Rosa Veria Green Použití: panely z přírodního leštěného mramoru jsou vhodné především pro reprezentativní prostory nebo koupelny. Mramorová deska má částečnou akumulační schopnost, panel doporučujeme ovládat pomocí externího prostorového termostatu. Protože se jedná o přírodní materiál, může u panelů docházet k odchylkám v barvě i struktuře materiálu. Druhy mramorů: Volakas, Kavala, Janina, Rosa, Veria Green VÝROBEK PŘÍKON [W] ROZMĚRY [mm] HMOTNOST [kg] DRUH MRAMORU BEZ DPH MR , 5 972, Volakas MR , 7 414, MR , , MR , , MR , , MR , , MR , 5 972, Kavala MR , 7 414, MR , , MR , , MR , , MR , , MR , 5 972, Janina MR , 7 414, MR , , MR , , MR , , MR , , MR , 8 676, Rosa MR , , MR , , MR , , MR , , MR , , MR , 6 421, Veria Green MR , 8 144, MR , , MR , , MR , , MR , , krytí IP 44; třída II; omezovací termostat; možnost instalace na podklad C, D; odstupová vzdálenost: spodní hrana 5 cm / boční a horní 15 cm / čelní stěna 50 cm D D D D D 4

7 Sklo je materiál, který je velmi estetickým a nadčasovým doplňkem a je proto určen nejen pro vytápění rodinných domů a bytů, ale i různých reprezentativních prostor, hal, nebo moderních kanceláří. Podobně jako u MR panelů je i zde teplo předáváno především infračerveným sáláním a z části konvekčním způsobem, akumulace tepla je však proti MR panelům pro menší tloušťku skla nižší. Teplo sálané z těchto panelů je velmi příjemné a přirozené, panely jsou nabízeny v několika výkonech a v různém typovém i barevném provedení GR PANELY sálavé skleněné panely Použití: Panel GR je základním typem, který se skládá ze skleněné desky (tvrzené sklo 12 mm), topného elementu, omezovacího termostatu a přívodního kabelu. Panely jsou určeny k pevné instalaci na stěnu s připojením přívodního vodiče do instalační krabice. Panely lze zavěsit ve vodorovné i svislé poloze Barvy skla: Bílá, černá, žluto-zelená, červená a matné zrcadlo GRT PANELY koupelnové skleněné panely Použití: Panel GRT vychází konstrukčně z panelů GR - je však navíc opatřen chromovaným madlem. Plní tak funkci estetického topidla i praktického sušáku ručníků současně. Panel je určen k pevné instalaci na stěnu s připojením přívodního vodiče do instalační krabice. Umístění madla umožňuje pouze svislou instalaci panelu Barvy skla: Bílá, černá, žluto-zelená, červená. VÝROBEK PŘÍKON [W] ROZMĚRY [mm] HMOTNOST [kg] BARVA SKLA BEZ DPH GR x500x12 14, , 5 328, x GR x600x12 21,0 bílá, černá, červená, 6 302, 7 562, x GR x600x12 26,0 žlutozelená 6 778, 8 134, x GR x800x12 38, , , x GR x500x12 14, , 6 522, GR x600x12 21,0 matné 7 533, 9 040, GR x600x12 26,0 zrcadlo 9 080, , D 5 GR x800x12 38, , , GRT x500x12 15, , 6 996, x GRT x600x12 26,0 bílá, černá, 8 766, , x červená, GRT x500x12 14,0 žlutozelená 6 970, 8 364, GRT x600x12 26, , , SÁLAVÉ PANELY GR GR Set / GRT Set panely s bezdrátovou regulací Použití: Tyto typy vycházejí ze standardních panelů GR a GRT, jsou však navíc opatřeny integrovaným bezdrátovým přijímačem BPT-SP2 (viz. kapitola REGULACE) a přívodní šňůrou opatřenou vidlicí. Součástí balení každého panelu je také bezdrátový programovatelný termostat BPT-SP, takže po vybalení výrobku, jeho zavěšení na stěnu a zapojení do zásuvky je možné panel ihned provozovat bez nutnosti asistence odborné instalační firmy. Panely jsou určeny především pro dodatečnou instalaci, bez nutnosti zásahů do stávající elektroinstalace. Panely GR Set lze doplnit chromovanými podpěrami (viz.kapitola DOPLŇKOVÝ PROGRAM) a vytvořit tak velmi estetické a komfortní přenosné topidlo. Barvy skla GR Set: Bílá, černá, žluto-zelená, červená a matné zrcadlo. Barvy skla GRT Set: Bílá, černá, žluto-zelená, červená. GR Set ,9 bílá, černá, 6 372, 7 646, x červená, GR Set ,4 žlutozelená 9 216, , x GR Set ,9 matné 7 434, 8 921, GR Set ,4 zrcadlo , , D 5 GRT Set ,6 bílá, černá, 7 932, 9 518, x červená, GRT Set ,2 žlutozelená , , x krytí IP 44; třída II; omezovací termostat; možnost instalace na hořlavý podklad C, D; odstupové vzdálenosti: spodní hrana 5 cm / boční a horní 15 cm / čelní stěna 50 cm UPOZORNĚNÍ: Sálavé panely MR a GR/GRT jsou vybaveny pouze omezovacím termostatem pro správný a úsporný provoz je nezbytná vhodná regulace viz. kapitola REGULACE. U skleněných panelů GR/GRT (Set) vypíná omezovací termostat panely při průměrné teplotě 90 C, proto je reálný tepelný výkon panelů o cca 10% nižší, než je příkon. Z tohoto důvodu a také pro zvýšení a zlepšení dynamiky celého topného systému doporučujeme instalovaný příkon zvýšit o 20% proti výpočtu tepelných ztrát. Panely GR a GR Set lze doplnit chromovanými podpěrami, umožňujícími postavit panel na podlahu např. u prosklených ploch nebo k vytvoření efektního přenosného topidla viz. kapitola DOPLŇKOVÝ PROGRAM 5skleněné

8 IRC PANELY sálavé vytápění do infrakabin Princip infrakabiny (infrasauny) U infrakabin (jinak také infrasaun) se využívá tzv. sálavého tepla jde o podobný princip jako u topných panelů ECOSUN, zde se však pomocí infračerveného záření cíleně prohřívá svalová tkáň uživatele až do hloubky přibližně 4 cm. Díky tomuto hlubokému prohřátí organismu dochází k intenzivnímu pocení již při nižší teplotě vzduchu, než u klasických parních saun - po celou dobu pobytu v kabince se teplota vzduchu pohybuje v rozmezí od 30 do cca 55 C. Infrakabiny lze využívat v delších intervalech, s cílem zbavit tělo škodlivých látek vyloučených při pocení, nebo i v kratších intervalech, jejichž účelem je prohřát svalovou tkáň před očekávanou fyzickou zátěží svalovým strečinkem, posilováním, běháním, apod. Výhody infrakabin s panely IRC Infračervené záření rychleji prohřívá pleť a teplo proniká i hlouběji do tkání, než teplo z horké páry Díky nižší teplotě vzduchu vhodné i pro pacienty s kardiovaskulárním onemocněním nebo s onemocněním dýchacích cest Proti jiným typům výrazně nižší pořizovací náklady a minimální negativní vlivy na okolní prostředí vlhkost Proti parním saunám jsou provozní náklady o 1/3 až 1/2 menší (nižší teplota vzduchu v kabině, až 80% energie je využito k přímému prohřátí těla) Velkoplošné sálavé panely IRC hřejí rovnoměrně v celé ploše a například proti keramickým zářičům, které mají výkon soustředěn do malé plochy o vysoké teplotě, podstatně lépe a rovnoměrněji prohřejí celé tělo Možnost minimalizovat požadavky na prostor kabinu lze instalovat již od 1m 2 vhodné i do menších bytů Ve spojení s regulátorem IRT stavebnicová montáž bez nutnosti speciálního nářadí možnost sestavení infrakabiny svépomocí 6

9 SÁLAVÉ PANELY IRC Společnost FENIX již od roku 2004 vyrábí a dodává sálavé panely IRC pro zahraniční výrobce infrakabin (Rakousko, Německo). Nyní nabízí na českém trhu tyto panely spolu s řídící jednotkou regulátorem IRT také jako sadu pro svépomocnou instalaci. VÝROBEK [W] [V] Krytí ROZMĚRY [mm] HM. [kg] BEZ DPH IRC Panel 1130x360/ x360 5, , 2 707, IRC Panel 1130x780/ IP x780 11, , 3 470, A 5 IRC Panel 1130x780/575 S (se sondou) x780 11, , 4 534, ŘÍDÍCÍ JEDNOTKA regulátor IRT 01 Regulátor IRT udržuje nastavenou teplotu na povrchu sálavých panelů, požadovaný čas provozu topení a osvětlení infrakabiny. Součástí je silová jednotka (montáž do dutiny pod lavici), do které jsou pomocí zástrček zapojeny panely IRC, řídící jednotka, světlo a přívodní kabel. Připojit lze až 6 panelů IRC. Všechny panely IRC jsou opatřeny speciálním konektorem, nabízené velikosti lze libovolně kombinovat, celkový příkon však nesmí překročit 3,4 kw a jeden (pouze jeden) z použitých panelů musí mít integrované čidlo teploty. Silová jednotka se zapojí do zásuvky 230V, jištěné proudovým chráničem 30 ma. Výběr sestavy Dle zamýšlené velikosti infrakabiny si vyberete a nakombinujete nabízené velikosti panelů tak, aby co nejlépe pokryly prostor infrakabiny spodní i horní polovinu těla. Ideální je, pokud Vás panely obklopují alespoň ze tří stran Panelů k jedné řídící jednotce může být maximálně 6, z toho jeden (ale pouze jeden) musí být vybaven integrovanou teplotní sondou. Maximální příkon panelů pro 1 řídící jednotku může být 3,4 kw K ovládání panelů je nutný regulátor IRT-01. Regulátor je v sadě, která obsahuje ovládací panel a silovou jednotku. Ovládací panel se instaluje v prostoru infrakabiny v dosahu uživatele. Silová jednotka se instaluje do dutiny pod lavici a neměla by být volně přístupná Připojovací vodiče panelů IRC se po instalaci na stěnu pomocí konektorů zapojí do silové jednotky konektory od panelů, osvětlení, ovládací jednotky i napájecího vodiče mají různé rozměry, takže je nelze zaměnit a zapojení může provést i laik V případě požadavku na osvětlení je možné do silové jednotky zapojit i světlo, připojovací kabel je součástí sady Panely je nutné opatřit vhodným ochranným krytem, umožňujícím správnou funkci panelu. Doporučujeme použít nabízené krycí dřevěné rámy, které jsou velikostně vyrobeny přesně na rozměry panelů IRC Dřevěný rám plní nejen ochrannou funkci, ale také panel fixuje ke stěně samotné panely nejsou opatřeny žádnými montážními otvory nebo úchyty Dřevěný rám 1205x435 (pro IRC 1130x360) 1205x435 2,5 730, 876, Dřevěný rám 1205x855 (pro IRC 1130x780) 1205x855 3, , 1 306, VÝROBEK POPIS BEZ DPH IRT 01 Nastavení teploty 20 C - 80 C; nastavení času 1 až 99 minut; vypínač Obsah sady: řídící jednotka včetně propojovacího kabelu; silová jednotka s konektory; síťový kabel 3m s vidlicí (230V/16A); propojovací kabel k osvětlení 3m (světlo není součástí dodávky); návod; vruty 8ks A , 3 584, E 5 sálavé vytápění do infrakabin 7 IRC PANELY

10 topné systémy ECOFLOOR Nabízené elektrické topné kabely se liší svou konstrukcí a výkonem. Výběr správného typu závisí na účelu použití (podlahové vytápění, vyhřívání venkovní plochy, ochrana střešního svodu, aj.) a na skladbě konstrukce, ve které má být instalován (v lepícím tmelu přímo pod dlažbou, v betonu, v pískovém loži, atd.). Pro podlahové vytápění a vyhřívání venkovních ploch lze topné kabely zakoupit jako samostatné okruhy nebo jako rohože. Z hlediska funkčnosti není mezi okruhem a rohoží žádný rozdíl. Topná rohož je v podstatě kabel fixovaný na nosné tkanině. Tyto dva výrobky se liší pouze ve způsobu instalace instalace okruhu je flexibilnější, ale náročnější, rohož se vyznačuje jednodušší pokládkou a je u ní zajištěno rovnoměrné rozložení výkonu, je však vhodná spíše pro pravidelné plochy. Přehled topných kabelů ECOFLOOR a jejich doporučené použití typ příkon (W/bm) jednožilový kabel ochrany podlahové vytápění protimrazová ochrana dvoužilový proti vlhkosti (opletení) proti UV záření přímé 1) poloakumulační 2) akumulační 3) venkovní plochy potrubí okapy, svody, střechy zrání betonu odolnost pláště ( o C) 10 PV (P1P) PSV ADSV ADPSV MPSV PPC MADPSP ELSR- M ELSR- N PDS1P 40 Přehled topných rohoží ECOFLOOR a jejich doporučené použití typ příkon (W/m 2 ) jednožilový kabel ochrany podlahové vytápění dvoužilový proti vlhkosti (opletení) proti UV záření přímé 1) poloakumulační 2) akumulační 3) vyhřívání venkovních ploch odolnost pláště ( o C) CM LD LDTS LSDTS MPSV MST MDT A1P(PV) ) uložení topné technologie pod dlažbu do flexibilního tmelu 2) uložení topné technologie do betonové nebo anhydritové vrstvy v tloušťce 4 7 cm 3) uložení topné technologie do betonové vrstvy v tloušťce cca 12 cm 80 8

11 TOPNÉ ROHOŽE PRO PŘÍMOTOPNÉ VYTÁPĚNÍ TOPNÉ ROHOŽE LDTS, LSDTS Dvoužilový kabel s ochranným opletením vhodné do vlhkých prostor (koupelny, prádelny) i do běžných místností umístění do lepicího tmelu pod dlažbou. Rohože LSDTS jsou samolepicí lepí celá plocha tkaniny (ideální např. při rekonstrukci s uložením na stávající dlažbu); Ø kabelu 3 4 mm, připojovací vodič tzv. Studený Konec 1 3 m (příplatek za delší SK 38 Kč/m bez DPH). LDTS 100 W/m 2 Rozteč 8,7 cm Typ LDTS Plocha Délka BEZ Šířka [m] 100 W/m 2 [m 2 ] [m] DPH 60 LDTS 100/0,6 0,6 0,5 1,2 476, 571, PŘÍKON [W] 105 LDTS 100/1,0 1,0 0,5 2,1 700, 840, LDTS 100/1,8 1,8 0,5 3, , 1 536, LDTS 100/2,2 2,2 0,5 4, , 1 984, LDTS 100/2,9 2,9 0,5 5, , 2 534, LDTS 100/4,1 4,1 0,5 8, , 3 374, LDTS 100/4,7 4,7 0,5 9, , 4 236, LDTS 100/5,6 5,6 0,5 11, , 4 980, LDTS 100/8,2 8,2 0,5 16, , 7 032, LDTS 100/10,2 10,2 0,5 20, , 8 154, LDTS 100/11,8 11,8 0,5 23, , 9 136, LDTS 100/17,9 17,9 0,5 35, , , B 2 LSDTS 80 W/m 2 Rozteč 11,2 cm, šířka 50 cm PŘÍKON Typ LSDTS Plocha Šířka Délka BEZ [W] 80 W/m 2 [m 2 ] [m] [m] DPH 60 LSDTS 80/0,8 0,8 0,5 1,5 525, 630, LSDTS 80/1,3 1,3 0,5 2,6 621, 745, LSDTS 80/2,3 2,3 0,5 4,5 939, 1 127, LSDTS 80/2,8 2,8 0,5 5, , 1 373, LSDTS 80/3,6 3,6 0,5 7, , 1 762, LSDTS 80/5,1 5,1 0,5 10, , 2 356, LSDTS 80/5,8 5,8 0,5 11, , 2 603, B LSDTS 80/7,0 7,0 0,5 14, , 3 247, LSDTS 80/10,3 10,3 0,5 20, , 4 696, LSDTS 80/12,5 12,5 0,5 25, , 5 730, LSDTS 80/15,0 15,0 0,5 30, , 6 845, LSDTS 80/22,5 22,5 0,5 45, , , LDTS 160 W/m 2 Rozteč 7,6 cm (10,5 12 cm od výkonu 1400 W) PŘÍKON [W] umístění do lepicího tmelu nebo do betonu tloušťky cca 6 cm Typ LDTS Plocha Šířka Délka BEZ 160 W/m 2 [m 2 ] [m] [m] DPH 70 LDTS 160/0,5 0,5 0,5 0,9 512, 614, LDTS 160/0,8 0,8 0,5 1,6 721, 865, LDTS 160/1,3 1,3 0,5 2, , 1 482, LDTS 160/1,6 1,6 0,5 3, , 1 824, LDTS 160/2,1 2,1 0,5 4, , 2 394, LDTS 160/2,6 2,6 0,5 5, , 2 964, LDTS 160/3,0 3,0 0,5 6, , 3 420, LDTS 160/3,4 3,4 0,5 6, , 3 696, LDTS 160/4,2 4,2 0,5 8, , 4 032, LDTS 160/5,1 5,1 0,5 10, , 4 896, LDTS 160/6,1 6,1 0,5 12, , 5 856, LDTS 160/7,6 7,6 0,5 15, , 7 296, LDTS 160/8,8 8,8 0,5 17, , 8 448, LDTS 160/11,0 11,0 0,5 22, , , LDTS 160/13,3 13,3 0,5 26, , , LDTS 160/16,3 16,3 0,5 32, , , LSDTS 100 W/m 2 Rozteč 8,7 cm B 2 PŘÍKON Typ LSDTS Plocha Šířka Délka BEZ [W] 100 W/m 2 [m 2 ] [m] [m] DPH 60 LSDTS 100/0,6 0,6 0,5 1,2 499, 599, LSDTS 100/1,0 1,0 0,5 2,1 735, 882, LSDTS 100/1,8 1,8 0,5 3, , 1 613, LSDTS 100/2,2 2,2 0,5 4, , 2 083, LSDTS 100/2,9 2,9 0,5 5, , 2 662, LSDTS 100/4,1 4,1 0,5 8, , 3 544, LSDTS 100/4,7 4,7 0,5 9, , 4 448, B LSDTS 100/5,6 5,6 0,5 11, , 5 230, LSDTS 100/8,2 8,2 0,5 16, , 7 384, LSDTS 100/10,2 10,2 0,5 20, , 8 562, LSDTS 100/11,8 11,8 0,5 23, , 9 593, LSDTS 100/17,9 17,9 0,5 35, , , TOPNÉ ROHOŽE LD Jednožilový kabel s ochranným opletením použití shodné s rohožemi LDTS; Ø kabelu 2,9 3,4 mm SK 2 5 m (příplatek za delší SK 33 Kč/m bez DPH). LD 160 W/m 2 Rozteč 8,7 cm PŘÍKON Typ LD Plocha Šířka Délka BEZ [W] 160 W/m 2 [m 2 ] [m] [m] DPH 100 LD 160/0,6 0,6 0,3 2,0 552, 662, LD 160/0,9 0,9 0,3 3,0 727, 872, LD 160/1,1 1,1 0,3 3,6 776, 931, LD 160/1,8 1,8 0,3 6, , 1 249, LD 160/2,3 2,3 0,3 7, , 1 482, LD 160/3,0 3,0 0,3 10, , 1 795, LD 160/4,3 4,3 0,5 8, , 2 326, LD 160/5,3 5,3 0,5 10, , 2 797, B LD 160/5,9 5,9 0,5 11, , 3 076, LD 160/7,2 7,2 0,5 14, , 3 484, LD 160/10,7 10,7 0,5 21, , 5 105, LD 160/12,4 12,4 0,5 24, , 5 770, LD 160/15,7 15,7 0,5 31, , 7 705, LD 160/18,8 18,8 0,5 37, , , LSDTS 160 W/m 2 Rozteč 7,6 cm (10,5 12 cm od výkonu 1400 W) PŘÍKON Typ LSDTS Plocha Šířka Délka BEZ [W] 160 W/m 2 [m 2 ] [m] [m] DPH 70 LSDTS 160/0,5 0,5 0,5 0,9 538, 646, LSDTS 160/0,8 0,8 0,5 1,6 757, 908, LSDTS 160/1,3 1,3 0,5 2, , 1 556, LSDTS 160/1,6 1,6 0,5 3, , 1 915, LSDTS 160/2,1 2,1 0,5 4, , 2 514, LSDTS 160/2,6 2,6 0,5 5, , 3 113, LSDTS 160/3,0 3,0 0,5 6, , 3 592, LSDTS 160/3,4 3,4 0,5 6, , 3 881, LSDTS 160/4,2 4,2 0,5 8, , 4 234, B LSDTS 160/5,1 5,1 0,5 10, , 5 141, LSDTS 160/6,1 6,1 0,5 12, , 6 149, LSDTS 160/7,6 7,6 0,5 15, , 7 661, LSDTS 160/8,8 8,8 0,5 17, , 8 870, LSDTS 160/11,0 11,0 0,5 22, , , LSDTS 160/13,3 13,3 0,5 26, , , LSDTS 160/16,3 16,3 0,5 32, , , ECOFLOOR 9topné rohože

12 ECOFLOOR topné rohože TOPNÉ ROHOŽE PRO PŘÍMOTOPNÉ VYTÁPĚNÍ ULTRATENKÉ ROHOŽE CM Dvoužilový velmi tenký kabel s ochranným opletením vhodné do vlhkých prostor (koupelny, prádelny) i do běžných místností ideální do lepicího tmelu přímo pod dlažbu; Ø kabelu 2,4 2,7 mm, připojovací vodič tzv. Studený Konec 1 2,5 m (příplatek za delší SK 38 Kč/m bez DPH). PŘÍKON Typ CM Plocha Šířka Délka BEZ [W] 150 W/m 2 [m 2 ] [m] [m] DPH 150 CM 150/1 1 0, , 1 350, CM 150/1,5 1,5 0, , 1 590, CM 150/2 2 0, , 2 678, CM 150/2,5 2,5 0, , 2 923, B CM 150/3 3 0, , 3 407, CM 150/4 4 0, , 4 520, CM 150/5 5 0, , 5 059, Topná rohož CM umístění do lepicího tmelu nebo do betonu tloušťky cca 6 cm TOPNÉ ROHOŽE A1P (PV) Jednožilový velmi tenký kabel bez ochranného opletení vhodné pouze do běžných místností umístění do lepicího tmelu pod dlažbou; Ø kabelu 2,5 3 mm SK 2 5 m (příplatek za delší SK 15 Kč/m bez DPH). PŘÍKON Typ A1P (PV) Plocha Šířka Délka BEZ [W] 100 W/m 2 [m 2 ] [m] [m] DPH ,8 0,9 3, , 1 512, ,5 0,9 3, , 1 890, ,5 0,9 5, , 2 430, ,5 0,9 6, , 2 940, ,4 0,9 7, , 3 456, ,2 0,9 8, , 3 618, ,0 0,9 8, , 3 744, B ,6 0,9 10, , 4 493, ,8 0,9 14, , 6 276, ,0 0,9 17, , 7 488, ,0 0,9 21, , 8 892, ,0 0,9 27, , 8 892, ,0 0,9 33, , 8 892, Topná rohožmpsv PŘÍKON Typ A1P (PV) Plocha Šířka Délka BEZ [W] 100 W/m 2 [m 2 ] [m] [m] DPH ,4 0,9 3, , 1 306, ,2 0,9 4, , 1 613, ,5 0,9 6, , 2 112, ,6 0,9 7, , 2 376, ,0 0,9 8, , 2 688, ,8 0,9 9, , 2 958, ,6 0,9 10, , 3 226, B ,7 0,9 11, , 3 595, ,0 0,9 14, , 4 368, ,8 0,9 17, , 5 376, ,0 0,9 24, , 7 392, ,0 0,9 31, , 7 392, ,0 0,9 37, , 7 392, Topná rohož A1P TOPNÉ ROHOŽE MPSV Jednožilový kabel s ochranným opletením jádro je slaněno z několika rezistencí mechanicky odolný kabel vhodný do vlhkých vnitřních ale i venkovních prostor umístění do betonu tl. 4 8 cm; Ø kabelu 5 5,5 mm SK 2 5 m (příplatek za delší SK 52 Kč/m bez DPH). PŘÍKON Typ MPSV Plocha Šířka Délka BEZ [W] 160 W/m 2 [m 2 ] [m] [m] DPH ,9 0,5 3, , 1 464, ,2 0,5 4, , 1 764, ,2 0,5 6, , 2 088, ,8 0,5 9, , 2 760, ,6 0,5 11, , 3 036, B ,2 0,5 14, , 3 864, ,4 0,5 18, , 4 968, ,2 0,5 26, , 6 624, PŘÍKON Typ MPSV Plocha Šířka Délka BEZ [W] 160 W/m 2 [m 2 ] [m] [m] DPH ,2 0,5 4, , 1 562, ,5 0,5 5, , 1 810, ,6 0,5 7, , 1 910, ,5 0, , 2 359, ,5 0, , 2 680, B ,5 0, , 3 272, ,0 0, , 3 882, ,0 0, , 5 449, PŘÍKON Typ MPSV Plocha Šířka Délka BEZ [W] 100 W/m 2 [m 2 ] [m] [m] DPH ,0 0,5 6, , 1 368, ,5 0,5 7, , 1 596, ,0 0,5 10, , 2 280, ,6 0,5 15, , 3 466, ,0 0,5 18, , 4 104, B ,5 0,5 23, , 5 244, ,5 0,5 29, , 6 612, ,5 0,5 41, , 9 348,

13 TOPNÉ OKRUHY PRO PŘÍMOTOPNÉ VYTÁPĚNÍ KABELOVÉ OKRUHY PSV Jednožilový kabel s ochranným opletením vhodné do vlhkých prostor i do běžných místností; Ø kabelu 4,5 5,1 mm SK 2 5 m (příplatek za delší SK 52 Kč/m bez DPH) PSV 10 W/m do lepicího tmelu pod dlažbou PŘÍKON Typ PSV Délka [W] 10 W/m [m] BEZ DPH ,1 503, 604, ,0 663, 796, ,0 757, 908, ,0 940, 1 128, , , 1 220, , , 1 426, , , 1 652, , , 1 768, , , 1 894, B , , 1 961, , , 2 111, , , 2 591, , , 2 951, , , 3 647, , , 4 662, , , 5 866, umístění do lepícího tmelu nebo do betonu tloušťky cca 6 cm PSV 15 W/m do betonu tl. 4 6 cm PŘÍKON Typ PSV Délka [W] 15 W/m [m] BEZ DPH ,7 472, 566, ,0 588, 706, ,0 677, 812, ,0 810, 972, ,0 897, 1 076, , , 1 225, , , 1 416, , , 1 524, , , 1 606, B , , 1 656, , , 1 739, , , 2 160, , , 2 471, , , 2 965, , , 3 832, , , 4 868, KABELOVÉ OKRUHY PV (P1P) /do vyprodání zásob/ jednožilový kabel bez ochranného opletení vhodné pouze do běžných místností; Ø kabelu 3,9 4,4 mm SK 2 5 m (příplatek za delší SK 15 Kč/m bez DPH). KABELOVÉ OKRUHY ADSV Dvoužilový kabel s ochranným opletením vhodné do vlhkých prostor i do běžných místností umístění do lepicího tmelu pod dlažbou nebo do betonu tl. 4 6 cm; Ø kabelu 3,6 4,6 mm SK 1 3 m (příplatek za delší SK 38 Kč/m bez DPH) PŘÍKON Typ ADSV Délka [W] 10 W/m [m] BEZ DPH 65 ADSV ,6 690, 828, ADSV ,4 780, 936, ADSV , , 1 294, ADSV , , 1 544, ADSV , , 1 910, ADSV , , 2 262, ADSV , , 2 574, ADSV , , 2 904, B ADSV , , 3 256, ADSV , , 3 486, ADSV , , 4 304, ADSV , , 4 524, ADSV , , 5 016, ADSV , , 7 577, ADSV , , 9 504, ECOFLOOR topné okruhy PŘÍKON Typ PV (P1P) Délka [W] 10 W/m [m] BEZ DPH ,1 368, 442, ,0 404, 485, ,0 465, 558, ,0 595, 714, ,7 785, 942, ,4 887, 1 064, ,7 968, 1 162, , , 1 441, , , 1 452, B , , 1 476, , , 1 536, , , 1 787, , , 2 242, , , 2 304, , , 3 016, , , 4 202, PŘÍKON Typ PV (P1P) Délka [W] 15 W/m [m] BEZ DPH ,7 252, ,0 372, 446, ,0 425, 510, ,0 527, 632, ,0 662, 794, ,0 757, 908, ,0 925, 1 110, , , 1 246, , , 1 262, B , , 1 322, , , 1 340, , , 1 848, , , 1 930, , , 2 070, , , 2 722, , , 3 739,

14 ECOFLOOR sada pro svépomocnou instalaci ECOFLOOR COMFORT MAT sada pro svépomocnou instalaci Sady Comfort Mat obsahují topnou rohož (topný kabel fixovaný na nosné tkanině). Uživatel musí předem vědět jak velkou plochu místnosti bude vytápět a vybrat si takovou sadu, ve které je rohož odpovídající velikosti. Topné rohože mají šířku 50 cm a vyrábějí se ve výkonech 100 a 160 W/m 2. Výkon 100 W/m 2 může být pro koupelny nedostatečný a obecně je určen spíše pro trvalé vytápění podlah. Výkon 160 W/m 2 je určen především pro koupelny a pro aplikace, kde je vytápění v podlaze provozováno krátkodobě (např. 1 až 2 hodiny ráno a večer). Vyšší plošný příkon totiž zajišťuje rychlejší prohřátí podlahy. Výhodou rohoží je velmi snadná a rychlá pokládka, jsou však určeny spíše pro instalaci do pravidelných ploch, u kterých je jedna strana násobkem šířky rohože (50 cm). PŘÍKON [W] Typ LDTS PLOCHA [m 2 ] DÉLKA [m] BEZ DPH 70 Comfort Mat 160/0,5 0,5 0, , 2 776, Comfort Mat 160/0,8 0,8 1, , 2 906, Comfort Mat 160/1,3 1,3 2, , 3 420, Comfort Mat 160/1,6 1,6 3, , 3 768, Comfort Mat 160/2,1 2,1 4, , 4 332, Comfort Mat 160/2,6 2,6 5, , 4 920, Comfort Mat 160/3,0 3,0 6, , 5 280, Comfort Mat 160/3,4 3,4 6, , 5 640, Comfort Mat 160/4,2 4,2 8, , 5 940, Comfort Mat 160/5,1 5,1 10, , 6 480, Comfort Mat 160/6,1 6,1 12, , 7 212, Comfort Mat 160/7,6 7,6 15, , 8 172, Comfort Mat 160/8,8 8,8 17, , 8 580, Comfort Mat 100/1,8 1,8 3, , 3 984, Comfort Mat 100/2,2 2,2 4, , 4 020, Comfort Mat 100/2,9 2,9 5, , 4 440, Comfort Mat 100/4,1 4,1 8, , 5 280, Comfort Mat 100/4,7 4,7 9, , 5 784, Comfort Mat 100/5,6 5,6 11, , 6 276, Comfort Mat 100/8,2 8,2 16, , 8 232, Obsah: Topná rohož sady se dodávají s odstupňovanými velikostmi topných rohoží (šířka rohože 0,5 m, délka od 0,9 do 17,6 m), zákazník si vybere takovou, u které plocha rohože nejlépe vyhovuje jeho požadavkům Digitální programovatelný termostat Podlahová sonda k termostatu Ohebná instalační trubka tzv. husí krk pro instalaci podlahové sondy do podlahy Instalační návod B 2 12

15 ECOFLOOR CABLE KIT sada pro svépomocnou instalaci Sady Cable Kit obsahují stejný topný kabel jako rohože v sadách Comfort Mat, kabel však není fixován na tkanině, ale je stočen na cívce. Topné smyčky na podlaze pak vytváří uživatel pomocí přiložených šablon při pokládce. Tento způsob je z hlediska montáže náročnější, je však velmi flexibilní a tedy vhodný pro nepravidelné plochy. Sada se vybírá dle celkového požadovaného příkonu. Např. chcete-li na podlahu o ploše 2,5 m 2 instalovat plošný příkon 160 W/m 2, potřebujete sadu s kabelovým okruhem o výkonu 400 W (2,5 m W/m 2 = 400 W). Pro volbu plošného příkonu platí stejná pravidla jako pro topné rohože v sadách Comfort Mat. ECOFLOOR PŘÍKON [W] Typ ADSV PLOCHA [m 2 ] DÉLKA [m] (10 W/m) 160 W/m W/m W/m 2 BEZ DPH ,40 0,50 0,65 6, , 3 256, ,75 0,95 1,20 11, , 3 280, ,25 1,60 2,00 18, , 3 550, ,60 2,00 2,50 23, , 3 796, ,00 2,60 3,20 31, , 4 462, ,50 3,20 4,00 36, , 4 614, ,80 3,60 4,50 45, , 5 102, ,25 4,00 5,20 49, , 5 292, B ,75 4,80 6,00 63, , 5 610, ,70 6,10 7,50 75, , 5 927, ,90 7,70 9,50 87, , 7 458, ,90 8,90 11,00 114, , 7 474, ,10 10,50 13,00 131, , 7 740, ,60 13,10 17,00 158, , 9 557, ,50 16,20 20,00 194, , , Poznámka: Z okruhu o výkonu 320 W (31,6 m) lze při plošném příkonu 160 W/m 2 pokrýt plochu 2 m 2, při 130 W/m 2 plochu 2,5 m 2 nebo při 100 W/m 2 plochu 3,2 m 2. Obsah: Topný kabelový okruh sady se dodávají s různými délkami kabelových okruhů Analogový termostat u termostatu nelze programovat čas zapnutí a vypnutí. Po ručním zapnutí trvale udržuje teplotu na nastavené hodnotě, dokud uživatel tuto hodnotu nezmění nebo termostat nevypne za příplatek 500 Kč bez DPH digitální termostat Podlahová sonda k termostatu Ohebná instalační trubka tzv. husí krk pro instalaci podlahové sondy do podlahy Šablony k určení roztečí kabelových smyček pro výkony 100, 130 a 160 W/m 2 sada pro svépomocnou instalaci 13

16 ECOFLOOR topné rohože TOPNÉ ROHOŽE PRO AKUMULAČNÍ VYTÁPĚNÍ A VENKOVNÍ APLIKACE TOPNÉ ROHOŽE MPSV Jednožilový kabel s ochranným opletením jádro je slaněno z několik rezistencí robustní, mechanicky odolné kabely vhodné především do venkovních prostor umístění do betonu tl cm nebo do pískového lože. Rohože MADPSP lze při dodatečné ochraně spojek KITem č. 5 umístit i do asfaltu. MST 280 W/m 2 _ šířka 0,5m - 230V jednožilový kabel o Ø 5-5,5mm - 2x SK - 1x5m + 1x délka rohože + 5m PŘÍKON Typ MST Plocha Šířka Délka [W] 280 W/m 2 [m 2 ] [m] [m] BEZ DPH 430 MST 280/1,5-0,5 1,5 0,5 3, , 1 270, MST 280/2-0,5 2,0 0,5 4, , 1 648, MST 280/3-0,5 3,0 0,5 6, , 2 130, MST 280/4-0,5 4,0 0,5 8, , 2 429, MST 280/5-0,5 5,0 0,5 10, , 3 169, MST 280/6-0,5 6,0 0,5 12, , 3 828, B MST 280/7-0,5 7,0 0,5 14, , 4 187, MST 280/9-0,5 9,0 0,5 18, , 5 306, MST 280/10-0,5 10,0 0,5 20, , 5 633, MST 280/13-0,5 13,0 0,5 26, , 6 816, MST 280/16-0,5 16,0 0,5 32, , 8 334, MPSV 280 W/m 2-230V /do vyprodání zásob/ Ø kabelu 5 5,5 mm SK 2 5 m (příplatek za delší SK 52 Kč/m bez DPH). PŘÍKON [W] Typ MPSV Plocha 280 W/m 2 [m 2 ] Šířka [m] Délka [m] BEZ DPH ,5 0,5 3, , 1 723, ,1 0,5 4, , 1 819, ,2 0,5 6, , 2 248, ,7 0,5 7, , 2 552, ,8 0,5 9, , 3 116, ,3 0,5 12, , 3 697, ,6 0,5 17, , 5 190, umístění do pískového lože nebo betonu TOPNÉ ROHOŽE MST, MDT jsou speciální rohože určené pro venkovní aplikace - rohože jsou vyrobeny z kabelu MPSV nebo MADPSP, nejsou však na běžné tkanině, ale kabely jsou spojeny pouze fixačním páskem. Při umístění do písku je tak kabel lépe obalen zásypem. Rohože MST jsou pro snadnější instalaci opatřeny jedním studeným koncem (SK) 5m, druhý SK má délku rohože + 5m - např. u typu 280-4/0,5 je druhý SK dlouhý 13m (8+5m) MST 280 W/m 2 _ šířka 1m - 230V jednožilový kabel o Ø 5-5,5mm - 2x SK - 1x5m + 1x délka rohože + 5m PŘÍKON Typ MST Plocha Šířka Délka [W] 280 W/m 2 [m 2 ] [m] [m] BEZ DPH 430 MST 280/1,5-1 1,5 1,0 1,5 975, 1 170, MST 280/2-1 2,0 1,0 2, , 1 496, MST 280/3-1 3,0 1,0 3, , 1 896, MST 280/4-1 4,0 1,0 4, , 2 132, MST 280/5-1 5,0 1,0 5, , 2 783, MST 280/6-1 6,0 1,0 6, , 3 342, B MST 280/7-1 7,0 1,0 7, , 3 632, MST 280/9-1 9,0 1,0 9, , 4 546, MST 280/ ,0 1,0 10, , 5 063, MST 280/ ,0 1,0 13, , 5 747, MST 280/ ,0 1,0 20, , 9 236, MDT 300 W/m 2 _ šířka 0,5m - 230V dvoužilový kabel o Ø 6,2-8,9mm - 1x SK 5m PŘÍKON Typ MDT Plocha Šířka Délka [W] 300 W/m 2 [m 2 ] [m] [m] BEZ DPH 270 MDT 300/0,9-0,5 0,9 0,5 1, , 1 554, MDT 300/1,5-0,5 1,5 0,5 3, , 1 938, MDT 300/2,3-0,5 2,3 0,5 4, , 2 353, MDT 300/2,7-0,5 2,7 0,5 5, , 2 848, MDT 300/3,5-0,5 3,5 0,5 7, , 3 181, MDT 300/4,5-0,5 4,5 0,5 9, , 4 328, B MDT 300/5-0,5 5,0 0,5 10, , 4 488, MDT 300/6,3-0,5 6,3 0,5 12, , 5 616, MDT 300/7,8-0,5 7,8 0,5 15, , 6 590, MDT 300/13,3-0,5 13,3 0,5 26, , , MST 280 W/m 2 _ šířka 0,5m - 400V jednožilový kabel o Ø 5-5,5mm - 2x SK - 1x5m + 1x délka rohože + 5m PŘÍKON Typ MST Plocha Šířka Délka [W] 280 W/m 2 [m 2 ] [m] [m] BEZ DPH 600 MST 280/2-0,5 2,0 0,5 4, , 1 733, MST 280/2,5-0,5 2,5 0,5 5, , 1 867, MST 280/4-0,5 4,0 0,5 8, , 2 425, MST 280/5-0,5 5,0 0,5 10, , 3 295, MST 280/6-0,5 6,0 0,5 12, , 4 019, MST 280/8-0,5 8,0 0,5 16, , 5 274, MST 280/9-0,5 9,0 0,5 18, , 5 371, B MST 280/10,0,5 10,0 0,5 20, , 6 184, MST 280/12-0,5 12,0 0,5 24, , 6 992, MST 280/16-0,5 16,0 0,5 32, , 8 516, MST 280/18-0,5 18,0 0,5 36, , 9 643, MST 280/22-0,5 22,0 0,5 44, , , MST 280 W/m 2 _ šířka 1m - 400V jednožilový kabel o Ø 5-5,5mm - 2x SK - 1x5m + 1x délka rohože + 5m PŘÍKON Typ MST Plocha Šířka Délka [W] 280 W/m 2 [m 2 ] [m] [m] BEZ DPH 600 MST 280/2-1 2,0 1,0 2, , 1 615, MST 280/2,5-1 2,5 1,0 2, , 1 742, MST 280/4-1 4,0 1,0 4, , 2 126, MST 280/5-1 5,0 1,0 5, , 2 899, MST 280/6-1 6,0 1,0 6, , 3 517, MST 280/8-1 8,0 1,0 8, , 4 745, MST 280/ ,0 1,0 10, , 5 384, B MST 280/ ,0 1,0 12, , 5 992, MST 280/ ,0 1,0 16, , 7 151, MST 280/ ,0 1,0 18, , 8 124, MST 280/ ,0 1,0 22, , 9 294, MST 280/ ,0 1,0 35, , , MDT 300 W/m 2 _ šířka 0,5m - 400V dvoužilový kabel o Ø 6,2-8,9mm - 1x SK 5m PŘÍKON Typ MDT Plocha Šířka Délka [W] 300 W/m 2 [m 2 ] [m] [m] BEZ DPH 520 MDT 300/1,8-0,5 1,8 0,5 3, , 2 003, MDT 300/2,9-0,5 2,9 0,5 5, , 2 639, MDT 300/4,5-0,5 4,5 0,5 9, , 3 356, MDT 300/5,2-0,5 5,2 0,5 10, , 4 098, MDT 3006,7-0,5/ 6,7 0,5 13, , 4 765, MDT 300/8,7-0,5 8,7 0,5 17, , 6 542, B MDT 300/9,3-0,5 9,3 0,5 18, , 6 840, MDT 300/12-0,5 12,0 0,5 24, , 9 523, MDT 300/15-0,5 15,0 0,5 30, , , MDT 300/25,7-0,5 25,7 0,5 51, , ,

17 TOPNÉ OKRUHY PRO AKUMULAČNÍ VYTÁPĚNÍ A VENKOVNÍ APLIKACE KABELOVÉ OKRUHY MPSV, MADPSP - 230V Jednožilový (MPSV) nebo dvoužilový (MADPSP) kabel s ochranným opletením jádro je slaněno z několika rezistencí robustní, mechanicky odolné kabely vhodné především do venkovních prostor umístění do betonu tl cm nebo do pískového lože. Rohože MADPSP lze při dodatečné ochraně spojek KITem č. 5 umístit i do asfaltu. MPSV Ø kabelu 5 5,5 mm SK 2 5 m (příplatek za delší SK 52 Kč/m bez DPH). PŘÍKON Typ MPSV DÉLKA [W] 15 W/m [m] BEZ DPH ,6 982, 1 178, , , 1 288, , , 1 768, , , 2 521, , , 2 764, B , , 3 754, , , 4 554, , , 5 776, MADPSP Ø kabelu 6,2 8,9 mm SK 1 5 m (příplatek za delší SK 60 Kč/m bez DPH). PŘÍKON Typ MADPSP DÉLKA [W] 20 W/m [m] BEZ DPH , , 1 578, , , 1 889, , , 2 216, , , 2 616, , , 3 360, , , 3 920, B , , 4 547, , , 5 334, , , 8 598, , , , , , , PŘÍKON Typ MPSV DÉLKA [W] 20 W/m [m] BEZ DPH ,3 985, 1 182, , , 1 369, , , 1 692, , , 1 886, , , 2 131, B , , 2 566, , , 2 964, , , 4 160, PŘÍKON Typ MADPSP DÉLKA [W] 25 W/m [m] BEZ DPH , , 1 498, , , 1 763, , , 2 070, , , 2 456, , , 3 113, , , 3 569, B , , 4 090, , , 4 847, , , 7 720, , , , , , , umístění do lepícího tmelu nebo do betonu tloušťky cca 6 cm PŘÍKON Typ MPSV DÉLKA [W] 25 W/m [m] BEZ DPH ,5 941, 1 129, , , 1 294, , , 1 662, , , 1 776, , , 1 991, B , , 2 411, , , 2 791, , , 3 784, , , 7 313, PŘÍKON Typ MADPSP DÉLKA [W] 30 W/m [m] BEZ DPH , , 1 430, , , 1 658, , , 1 966, , , 2 302, , , 2 904, , , 3 288, B , , 3 839, , , 4 464, , , 7 021, , , 9 736, , , , ECOFLOOR topné okruhy KABELOVÉ OKRUHY MPSV, MADPSP NA NAPĚTÍ V Jednožilový (MPSV) nebo dvoužilový (MADPSP) kabel s ochranným opletením jádro je slaněno z několika rezistencí robustní, mechanicky odolné kabely vhodné především do venkovních prostor umístění do betonu tl cm nebo do pískového lože. Rohože MADPSP lze při dodatečné ochraně spojek KITem č. 5 umístit i do asfaltu. MPSV Ø kabelu 5 5,5 mm SK 2 5 m (příplatek za delší SK 52 Kč/m bez DPH). PŘÍKON [W] Typ MPSV 20 W/m Délka [m] BEZ DPH , , 1 867, , , 2 244, , , 2 304, , , 2 706, , , 3 142, , , 3 973, , , 4 655, , , 6 643, , , , B 5 MADPSP Ø kabelu 6,2 8,9 mm SK 1 5 m (příplatek za delší SK 60 Kč/m bez DPH). PŘÍKON Typ MADPSP Délka [W] 20 W/m [m] BEZ DPH , , 2 134, , , 2 714, , , 3 290, , , 4 049, , , 5 436, , , 6 232, B , , 7 241, , , 8 610, , , , , , , PŘÍKON [W] Typ MADPSP 30 W/m Délka [m] BEZ DPH , , 1 880, , , 2 352, , , 2 852, , , 3 409, , , 4 502, , , 5 179, , , 6 082, , , 7 312, , , , , , , B 5 15

18 topné okruhy ECOFLOOR TOPNÉ OKRUHY PRO AKUMULAČNÍ VYTÁPĚNÍ A VENKOVNÍ APLIKACE umístění do lepícího tmelu nebo do betonu tloušťky cca 6 cm KABELOVÉ OKRUHY ADPSV Dvoužilový kabel s ochranným opletením univerzální topný kabel, vhodný pro vnitřní i venkovní prostory umístění do betonu tl. 4 8 cm; Ø kabelu 5 5,9 SK 1 5 m (příplatek za delší SK 60 Kč/m bez DPH). PŘÍKON [W] Typ ADPSV 18 W/m Délka [m] BEZ DPH Význam značení kabelů ( M,A,D,P,S,P) ,5 978, 1 174, , , , , 1 469, , , 1 652, , , 1 699, , , 1 926, , , 2 122, , , 2 300, , , 2 444, , , 3 001, , , 3 401, , , 3 988, , , 5 266, , , 6 838, M - odporový (topný) drát multi rezistence - slaněný odporový drát (použití pro vyšší výkony), pro neslaněný (jednoduchý) odporový drát se značení nepoužívá a písmeno se vynechává A - izolace jádra A- FEP (fluorpolymer), P- plast XLPE - síťovaný polyetylen D - počet topných žil dvoužilový kabel, pro jednožilový kabel se značení nepoužívá a písmeno se vynechává P - druhá izolace (pro venkovní aplikace vyšší mechanická odolnost kabelu) P - plast XLPE - síťovaný polyetylen, pro kabel bez druhé izolace se značení nepoužívá a písmeno se vynechává S - ochranné opletení do vlhkého prostředí S - plné opletení (pocínované měděné drátky + hliníková páska) SL - lineární ochranné opletení, pro kabel bez opletení se značení nepoužívá a písmeno se vynechává P - plášť P - plast XLPE - síťovaný polyetylen, IP - plast PP- LDPE (mixovaný polypropylen a PE o nízké hustotě V- PVC plast (polyvinyl chlorid) B 2 ZNAČENÍ A UŽITÍ JEDNOTLIVÝCH DRUHŮ KABELŮ Kabel ASL1P topné rohože LD Kabel ADSV-T topné rohože LDTS, LSDTS Kabel ADSV topné okruhy ADSV Kabel ADSA ultrarenké rohože CM Kabel PV topné okruhy PV (dříve P1P) Kabel PSV topné okruhy PSV Kabel ADPSV topné okruhy ADPSV Kabel MPSV topné okruhy MPSV, topné rohože MPSV a MST Kabel MADPSP topné okruhy MADPSP, topné rohože MDT Kabel PDS1P pro urychlení vyzrání a vytvrzení betonů v zimím období Kabel ELSR-M samoregulační kabel pro protimrazovou ochranu a technologické ohřevy (10 a 15 W/m) Kabel ELSR-N samoregulační kabel pro protimrazovou ochranu a technologické ohřevy (20 a 30 W/m v EEx II) 16

19 HLAVNÍ ZÁSADY INSTALACE SYSTÉMŮ ECOFLOOR Hlavní zásady Topný prvek (kabel) se nesmí krátit. Zkracovat je možné jen přívodní vodiče, tzv. studené konce Topný prvek (okruh/rohož) se klade min. 5 cm od stěn, neinstaluje se pod masivní a pevně zabudované zařízení (vana, sprcha, WC, pračka, kuchyňská linka, apod. Topné kabely se nesmějí dotýkat ani křížit, min. rozteč mezi kabely musí být 5 cm Pro správnou funkci vytápěné podlahy je nezbytné instalovat termostat s podlahovou sondou. Sonda se umisťuje do tmelu pod dlažbou, co nejblíže k povrchu U venkovních aplikací doporučujeme pro správný a úsporný provoz vybavit nstalaci vhodným regulátorem např. EBERLE EM s teplotním (TFD ) a vlhkostním (ESD ) čidlem z nabídky firmy FENIX. DOPORUČENÉ SKLADBY PŘÍMOTOPNÝ SYSTÉM Doporučená skladba pro přímotopný systém s umístěním topného prvku přímo pod dlažbu (nejčastější způsob aplikace) 7 - nová dlažba 6 - topný prvek ECOFLOOR (rohož, topný kabel) 5 - flexibilní lepící tmel 4 - roznášecí vrstva 45 60mm (beton, anhydrid) 3 - armovací ocelová síť (KARI) 2 - tepelná izolace mm (min.25kg/m 3 ) 1 - podklad (betonová deska) PŘÍMOTOPNÝ SYSTÉM - REKONSTRUKCE Doporučená skladba podlahy při rekonstrukci (např. v koupelně) 6 - nová dlažba 5 - flexibilní lepící tmel 4 - topný prvek ECOFLOOR (rohož, topný kabel) 3 - tepelná izolace F-Board 2 - flexibilní lepící tmel 1 - původní dlažba nebo jiný podklad (beton, DTD, OSB, CETRIS, apod.) AKUMULAČNÍ SYSTÉM Doporučená skladba podlahy pro akumulační systém (tl. betonu cca 12-14cm) 7 - nášlapná vrstva (dlažba, vzdušný koberec, parkety, PVC bez pryžové podložky) 6 - trubka (husí krk) s podlahovou sondou 5 - betonová akumulační vrstva 4 - topný prvek ECOFLOOR (rohož, topný kabel) 3 - armovací ocelová síť (KARI) 2 - tepelná izolace (min.25kg/m 3 ) 1 - podklad (betonová deska) ECOFLOOR topné systémy VENKOVNÍ APLIKACE - CHODNÍK Doporučená sladba pro komunikace pojízdné vozidly 1 - zámková (žulová) dlažba 2 - lože z plaveného písku (cca 100mm) 3 - topný prvek ECOFLOOR (rohož, topný kabel) 4 - podklad (štěrk mm) VENKOVNÍ APLIKACE - CESTA Doporučená sladba pro komunikace pojízdné vozidly 1 - zámková dlažba 80mm 2 - pískové lože cca 30mm, 3 - topný prvek ECOFLOOR (rohož, topný kabel) 4 - beton cca 100mm 5 - podklad (štěrk mm) VENKOVNÍ APLIKACE - SCHODIŠTĚ Doporučený způsob pokládky topného kabelu na schody Přes topný kabel je na schodiště následně položena finální nášlapná vrstva - např. keramická dlažba do flexibilního tmelu. pásky GRUFAST Při vedení topného kabelu přes hranu schodu vyseknout drážku. 17

20 ECOFLOOR systémy protimrazové ochrany TOPNÉ KABELY PRO OCHRANU OKAPŮ A SVODŮ ADPSV Topné kabely zamezují hromadění sněhu na střeše v místech, kde je to nežádoucí u protisněhových zábran, ve střešních úžlabích, žlabech (okapech) apod. Poskytují tak ochranu před možným vznikem nákladných škod. Obzvláště vhodné jsou topné kabely do střešních žlabů a svodů u střech s nedostatečnou tepelnou izolací, kde i při silných mrazech sníh odtává, voda stéká do žlabu, zamrzá a tvoří zde ledovou bariéru. Následně začne přetékat a vytváří rampouchy, romantickou, přesto však nežádoucí a pro chodce nebezpečnou ozdobu střech. Pro tyto aplikace jsou určeny kabely ADPSV dvoužilové kabely s plným ochranným opletením a pláštěm s ochranou proti UV záření. Ochrana okapů a svodů proti zamrznutí. Studený konec 1 5 m; Ø kabelu ADPSV 5 5,9 mm (příplatek za delší SK 60 Kč/m bez DPH). PŘÍKON Typ ADPSV Délka [W] 20 W/m [m] BEZ DPH , , 1 208, , , 1 348, , , 1 464, , , 1 652, , , 1 961, , , 2 114, , , 2 590, B , , 2 611, , , 2 764, , , 3 100, , , 3 619, , , 3 739, , , 4 600, , , 5 306, Dimenzování Pro běžné okapy a svody (Ø150 mm) se instaluje topný příkon W/m, v nadmořských výškách blízkých 1000 m pak 60 W/m a více (po posouzení místních podmínek). Je výhodnější použít kabel s nižším příkonem a instalovat jej do okapu nebo svodu dvakrát (je tím pokryta větší plocha) než použít výkonnější kabel a instalovat jen jednu žílu. K upevnění kabelu ve žlabu se používá žlabová příchytka, do svodu svodová příchytka. Tyto příchytky se instalují s roztečí cca 30 cm. Rozteč dvou kabelů ve žlabu má být mm.u střech se kabel instaluje tzv. pilkováním (viz. obr.) a to v takových roztečích, aby plošný příkon činil cca 200 W/m 2, u nadmořských výšek blízských 1000 m pak minimálně 250 W/m 2. Pro správný a úsporný provoz doporučujeme vybavit instalaci vhodným regulátorem např. EBERLE EM s teplotním (TFD ) a vlhkostním (ESD ) čidlem z nabídky firmy Fenix. Výrobek Regulační set EBERLE - okapy Regulační set EBERLE - volné plochy EBERLE DTR-E 3102 OJ Elektronik ETR/F-1447 A Technický popis Sada pro regulaci vyhřívání střešních okapů, svodů a střech. Balení obsahuje regulátor EM 52489, čidlo vlhkosti ESD a čidlo teploty TFD Proti ručnímu nebo termostatickému ovládání dosahuje úsporu až 80%, základní nastavení je provedeno výrobcem. Funkce: nastavení teploty a vlhkosti, počítadlo provozních hodin, výstup pro alarm, zpožděné vypnutí, ukazatel aktuální teploty, možnost připojení EMSD (přepínač Y/D), umístění na DIN lištu (6 modulů), komunikace v CZ, EN, D. Přítomnost vlhkosti (voda, sníh nebo led) a venkovní teplota monitorována pomocí čidel (délka kabelů čidel 4m - možnost prodloužit až na 50m vodičem průřezu 1,5mm 2. Sada pro regulaci vyhřívání volných ploch (chodníku, schodů, příjezdové cesty, apod.). Balení obsahuje regulátor EM 52489, čidlo vlhkosti ESF a čidlo teploty TFF Proti ručnímu nebo termostatickému ovládání dosahuje úsporu až 80%, základní nastavení je provedeno výrobcem. Funkce: nastavení teploty a vlhkosti, počítadlo provozních hodin, výstup pro alarm, zpožděné vypnutí, ukazatel aktuální teploty, možnost připojení EMSD (přepínač Y/D), umístění na DIN lištu (6 modulů), komunikace v CZ, EN, D. Přítomnost vlhkosti (voda, sníh nebo led) a venkovní teplota monitorována pomocí čidel (délka kabelů čidel 15m - možnost prodloužit až na 50m vodičem průřezu 1,5mm 2 ). Diferenční termostat; 230 V, 1 vypínací / 1x spínací kontakt 16 A, C, IP 65 (možno umístit např. na fasádu). Pro dosažení úsporného provozu nutno provozovat pod dohledem. Diferenční termostat; 230 V, 1 spínací kontakt 16 A, C, IP 20, na DIN lištu (3 moduly), prostorové čidlo (IP44) v ceně. Pro dosažení úsporného provozu nutno provozovat pod dohledem. Cena bez DPH Cena s DPH 8 030, 9 556, D , , D , 2 321, D , 3 749,
