8 1 ÚVOD Solární energie patří k obnovitelným zdrojům energie. Solární energii můţeme přímo vyuţít k ohřevu vody nebo přitápění pomocí solárních kolektorů nebo pomocí fotovoltaických panelů k výrobě elektřiny (Solární energie, 2008). Solární energie je jediný obnovitelný zdroj, který dokáţe dlouhodobě pokrýt energetické potřeby lidstva bez vedlejších následků a je dostupný všude (na rozdíl např. od vodní energie), (Solární energie, 2008). V praxi se setkáváme s limity omezujícími vyuţitelnost solární energie. Mluvíme především o účinnosti solárních kolektorů pro ohřev vody (zhruba %) a fotovoltaických panelů (cca 15 %). Nejvíce solární energie vyuţíváme v létě, zatímco v zimě je jí nedostatečné mnoţství (Solární energie, 2008). V praxi rozdělujeme vyuţíváni solární energie do dvou základních skupin, tj. pasivní vyuţití a aktivní vyuţití solární energie. U pasivního vyuţití pouţíváme principy tzv. solární architektury, jenţ vedou k úsporám energie. Do základních principů solární architektury patří zejména vhodná orientace prosklených ploch a tepelně akumulačních stěn, dosaţení maximálního objemu stavby za minimálního povrchu obvodových, neboli ochlazovaných stěn, důkladná tepelná izolace a vyuţívání obnovitelných zdrojů pro energetické zásobování stavby. U aktivního vyuţití se pouţívá tzv. přídavných technických zařízení slunečních kolektorů. Jsou dvojího typu, termické kolektory, které slouţí zejména k ohřevu vody, přitápění a ohřevu vody v bazénech a fotovoltaické kolektory, pomocí tzv. fotovoltaického jevu přeměňují sluneční záření přímo ne elektrickou energii (Solární energie, 2008). Solární energie je závislá obzvláště na dvou hodnotách, době slunečního záření a intenzitě slunečního záření. Doba slunečního záření je uváděna v hodinách za časové období ( měsíc, rok). Průměrná hodnota pro Českou republiku je cca hodin. U intenzity slunečního záření se jedná o mnoţství globálního slunečního záření dopadající na jednotku vodorovné plochy. Roční mnoţství slunečního záření v České republice kolísá mezi 950 a kwh/m. Tyto hodnoty jsou sledovány meteorologickými stanicemi (Solární energie, 2008). 8

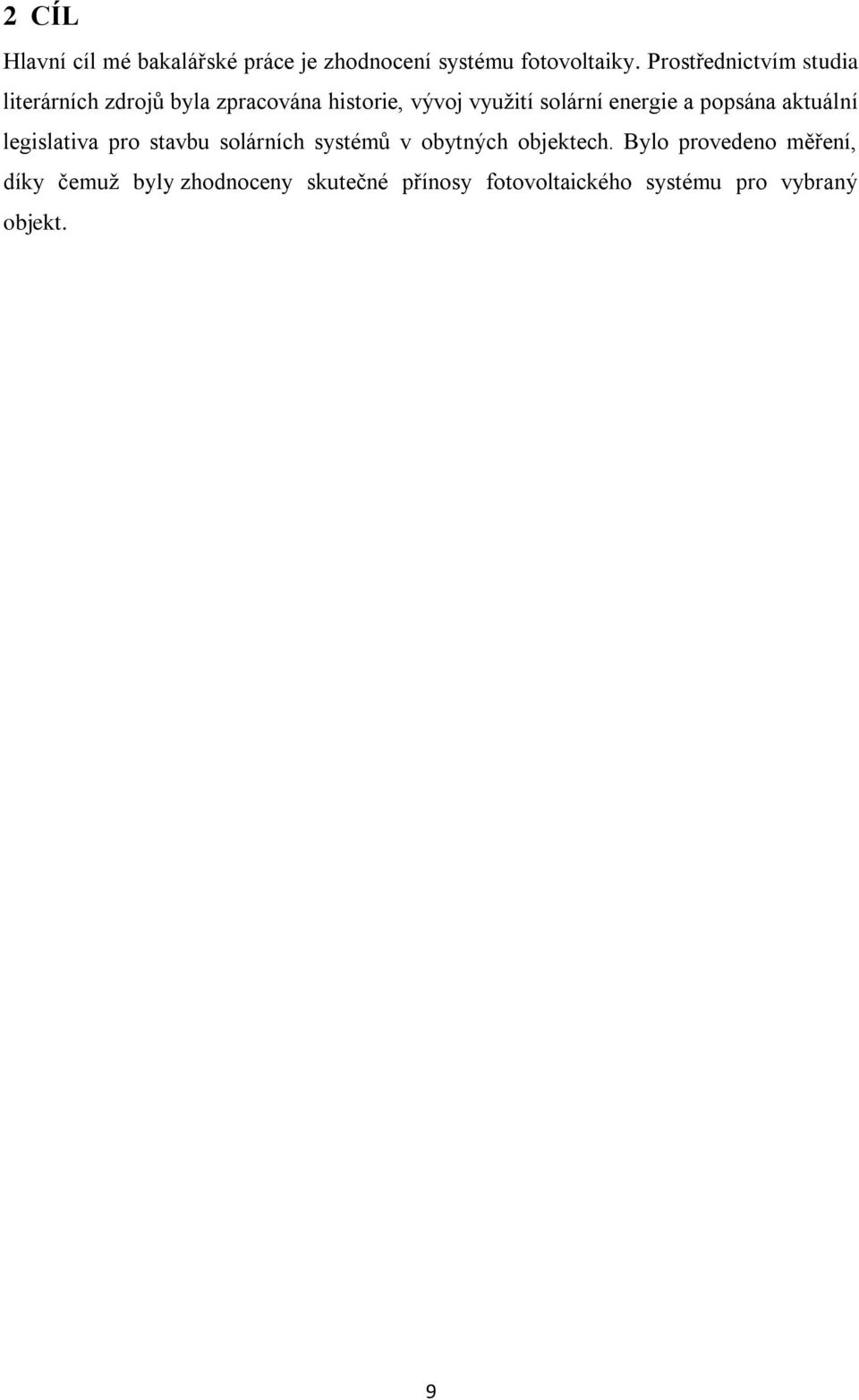

9 2 CÍL Hlavní cíl mé bakalářské práce je zhodnocení systému fotovoltaiky. Prostřednictvím studia literárních zdrojů byla zpracována historie, vývoj vyuţití solární energie a popsána aktuální legislativa pro stavbu solárních systémů v obytných objektech. Bylo provedeno měření, díky čemuţ byly zhodnoceny skutečné přínosy fotovoltaického systému pro vybraný objekt. 9

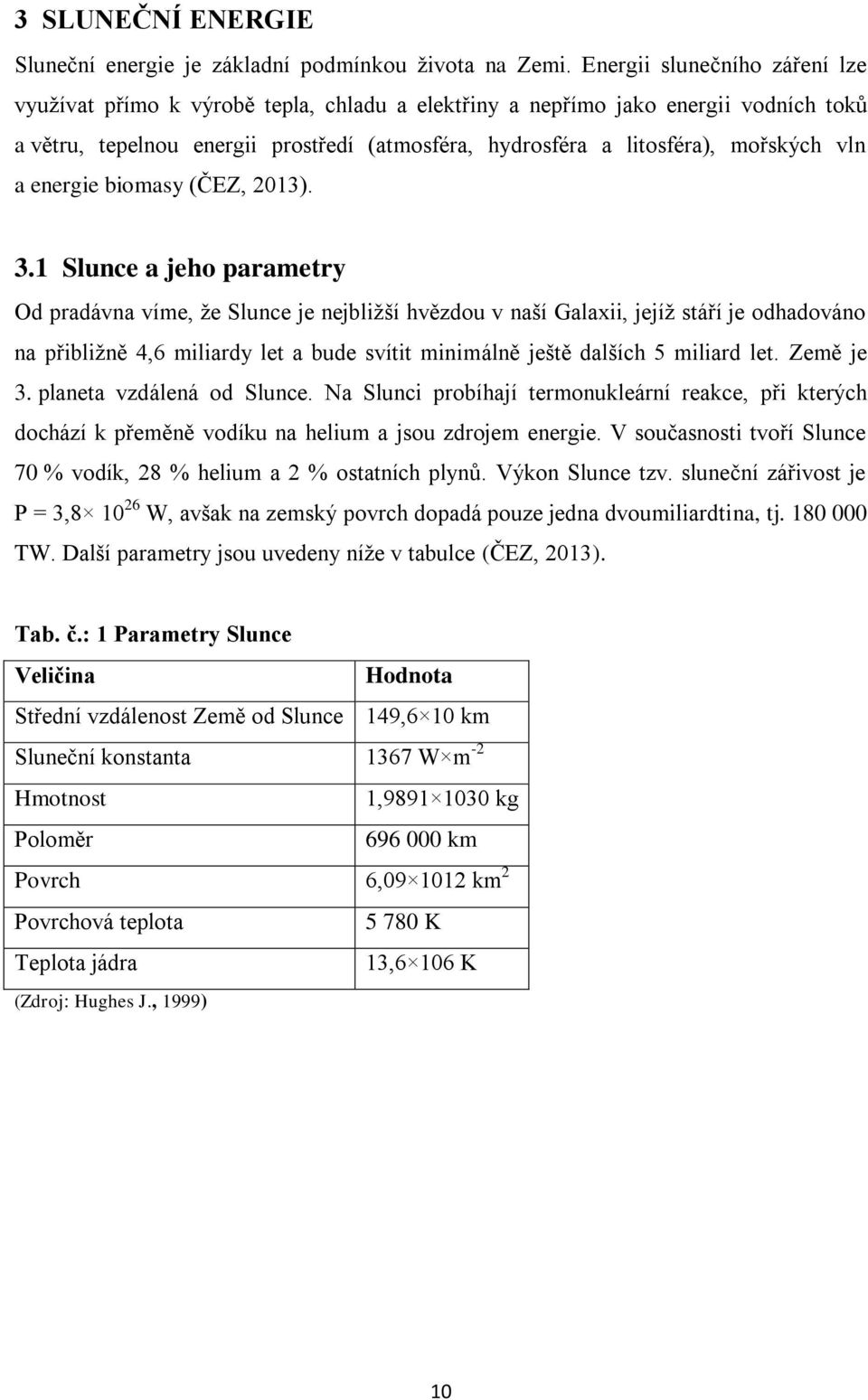

10 3 SLUNEČNÍ ENERGIE Sluneční energie je základní podmínkou ţivota na Zemi. Energii slunečního záření lze vyuţívat přímo k výrobě tepla, chladu a elektřiny a nepřímo jako energii vodních toků a větru, tepelnou energii prostředí (atmosféra, hydrosféra a litosféra), mořských vln a energie biomasy (ČEZ, 2013). 3.1 Slunce a jeho parametry Od pradávna víme, ţe Slunce je nejbliţší hvězdou v naší Galaxii, jejíţ stáří je odhadováno na přibliţně 4,6 miliardy let a bude svítit minimálně ještě dalších 5 miliard let. Země je 3. planeta vzdálená od Slunce. Na Slunci probíhají termonukleární reakce, při kterých dochází k přeměně vodíku na helium a jsou zdrojem energie. V současnosti tvoří Slunce 70 % vodík, 28 % helium a 2 % ostatních plynů. Výkon Slunce tzv. sluneční zářivost je P = 3, W, avšak na zemský povrch dopadá pouze jedna dvoumiliardtina, tj TW. Další parametry jsou uvedeny níţe v tabulce (ČEZ, 2013). Tab. č.: 1 Parametry Slunce Veličina Hodnota Střední vzdálenost Země od Slunce 149,6 10 km Sluneční konstanta 1367 W m -2 Hmotnost 1, kg Poloměr km Povrch 6, km 2 Povrchová teplota K Teplota jádra 13,6 106 K (Zdroj: Hughes J., 1999) 10

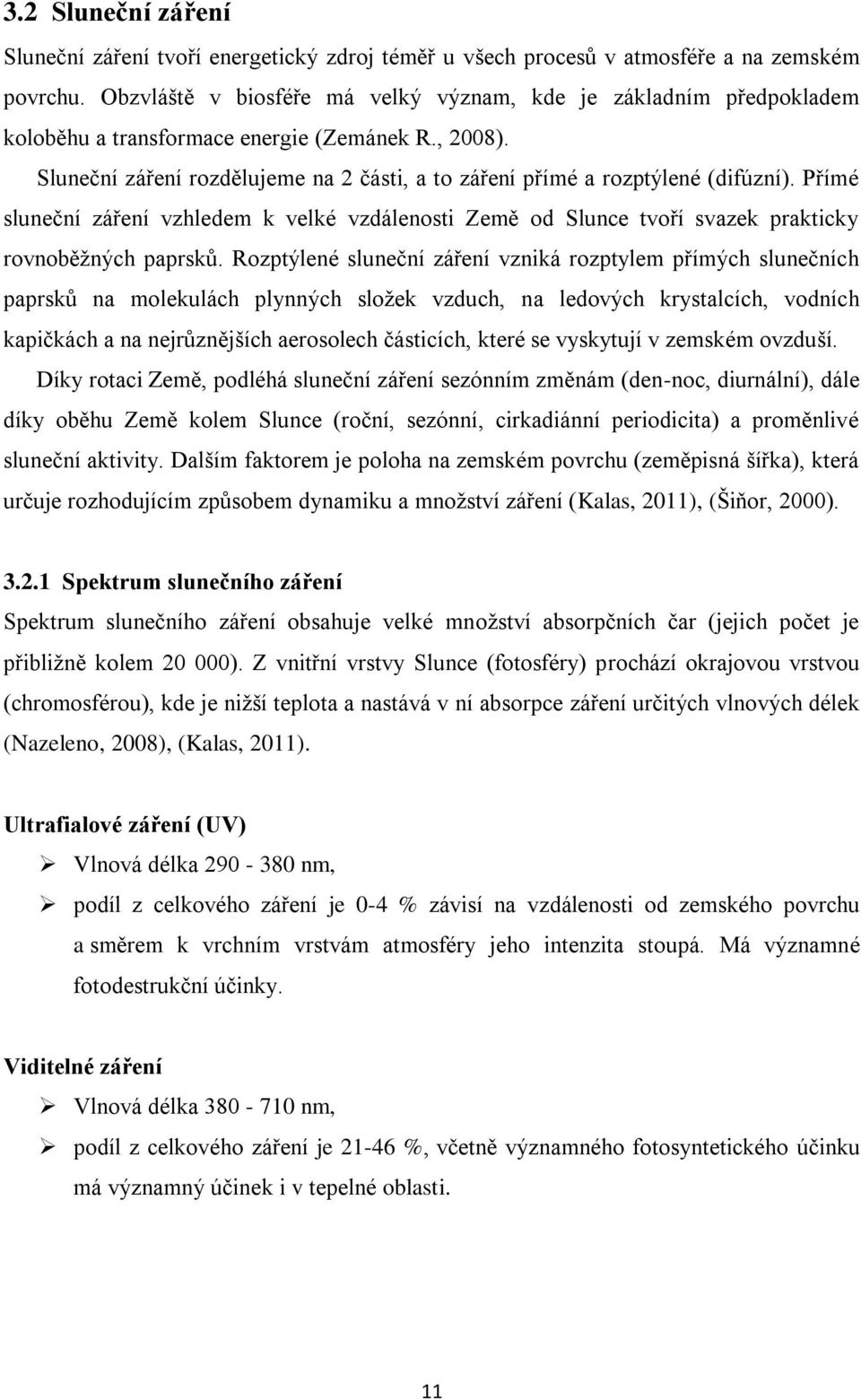

11 3.2 Sluneční záření Sluneční záření tvoří energetický zdroj téměř u všech procesů v atmosféře a na zemském povrchu. Obzvláště v biosféře má velký význam, kde je základním předpokladem koloběhu a transformace energie (Zemánek R., 2008). Sluneční záření rozdělujeme na 2 části, a to záření přímé a rozptýlené (difúzní). Přímé sluneční záření vzhledem k velké vzdálenosti Země od Slunce tvoří svazek prakticky rovnoběţných paprsků. Rozptýlené sluneční záření vzniká rozptylem přímých slunečních paprsků na molekulách plynných sloţek vzduch, na ledových krystalcích, vodních kapičkách a na nejrůznějších aerosolech částicích, které se vyskytují v zemském ovzduší. Díky rotaci Země, podléhá sluneční záření sezónním změnám (den-noc, diurnální), dále díky oběhu Země kolem Slunce (roční, sezónní, cirkadiánní periodicita) a proměnlivé sluneční aktivity. Dalším faktorem je poloha na zemském povrchu (zeměpisná šířka), která určuje rozhodujícím způsobem dynamiku a mnoţství záření (Kalas, 2011), (Šiňor, 2000) Spektrum slunečního záření Spektrum slunečního záření obsahuje velké mnoţství absorpčních čar (jejich počet je přibliţně kolem ). Z vnitřní vrstvy Slunce (fotosféry) prochází okrajovou vrstvou (chromosférou), kde je niţší teplota a nastává v ní absorpce záření určitých vlnových délek (Nazeleno, 2008), (Kalas, 2011). Ultrafialové záření (UV) Vlnová délka nm, podíl z celkového záření je 0-4 % závisí na vzdálenosti od zemského povrchu a směrem k vrchním vrstvám atmosféry jeho intenzita stoupá. Má významné fotodestrukční účinky. Viditelné záření Vlnová délka nm, podíl z celkového záření je %, včetně významného fotosyntetického účinku má významný účinek i v tepelné oblasti. 11

12 Infračervené záření (IR) vlnová délka nm, podíl z celkového záření % je významné zejména v tepelné oblasti, kdy vyzařování tepla hraje určitou roli v energetické bilanci ţivočichů, především teplokrevných. Jeho mnoţství je dáno přímým vstupem do atmosféry se slunečním zářením a tepelným vyzařováním objektů, jeţ přijaly energii jiných vlnových délek. Dlouhovlnné záření vlnová délka nm, podíl z celkového záření % je významné především v tepelné oblasti (Kalas, 2011), (Flexon, 2009), (Zemánek,2008) Sluneční záření v české republice Mnoţství slunečního záření dopadající na naše území je ovlivněno roční dobou, oblačností, zeměpisnou šířkou a dobou svitu. Česká republika má rozlohu km 2. Nadmořská výška ČR z 67 % jejího celkového povrchu nepřesahuje 500 m n.m. V oblastech s největším znečištěním atmosféry je nutné počítat s poklesem globálního záření o 5-10 % v krajních mezích i o 20 %. Naopak pro oblasti s nadmořskou výškou od m n.m. lze počítat s nárůstem globálního záření o 5 %. Podle studií Ministerstva pro místní rozvoj byl stanoven teoretický potenciál pro výrobu elektrické energie ze slunečního záření cca TWh (Limberk, 2013). Plocha vyuţitelná pro stavbu fotovoltaických systému se odhaduje na m 2. Mnoţství dopadajícího sluneční záření na vodorovnou plochu o velikosti 1 m 2 / rok ukazuje následující obrázek (Solpool). 12

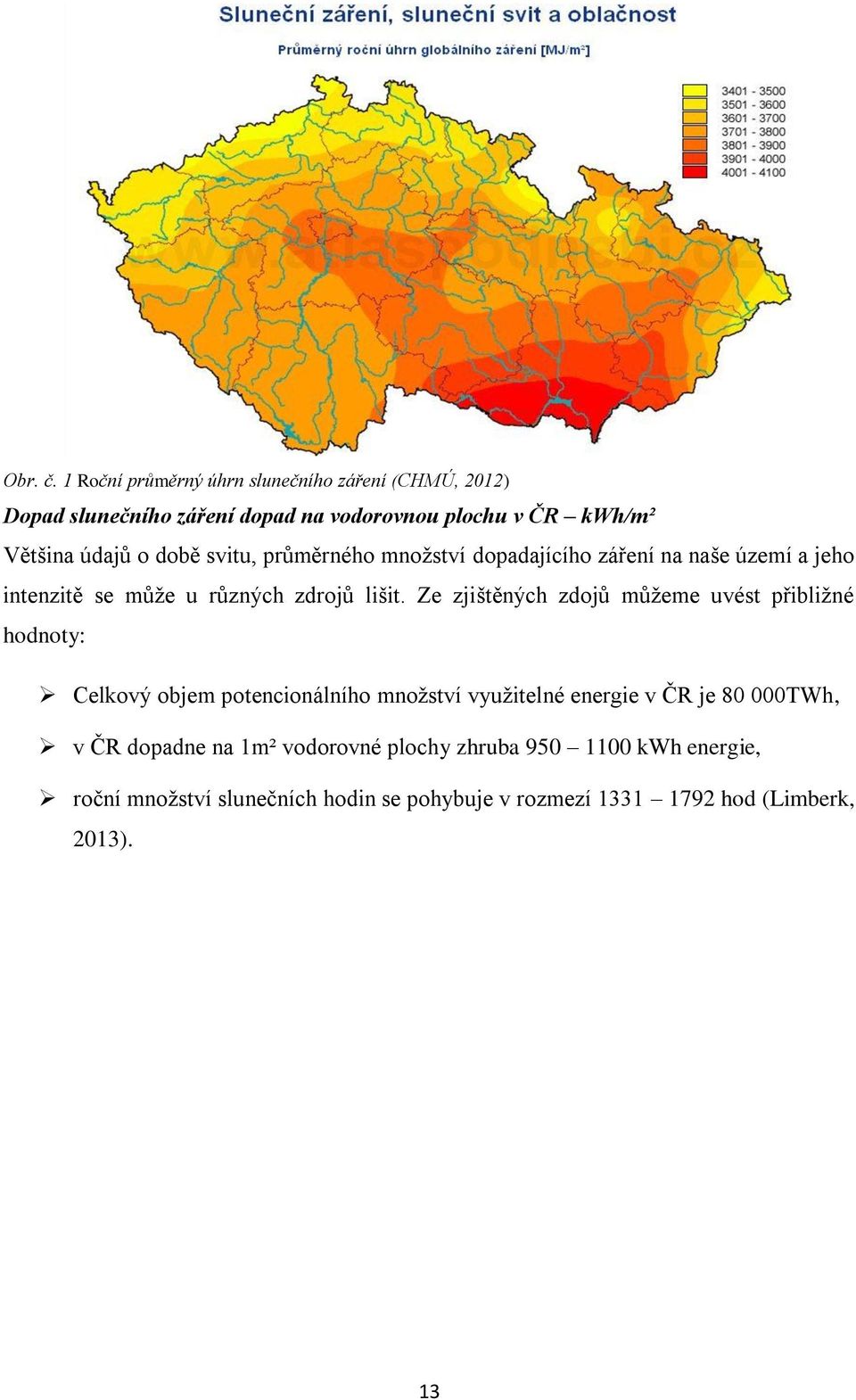

13 Obr. č. 1 Roční průměrný úhrn slunečního záření (CHMÚ, 2012) Dopad slunečního záření dopad na vodorovnou plochu v ČR kwh/m² Většina údajů o době svitu, průměrného mnoţství dopadajícího záření na naše území a jeho intenzitě se můţe u různých zdrojů lišit. Ze zjištěných zdojů můţeme uvést přibliţné hodnoty: Celkový objem potencionálního mnoţství vyuţitelné energie v ČR je TWh, v ČR dopadne na 1m² vodorovné plochy zhruba kwh energie, roční mnoţství slunečních hodin se pohybuje v rozmezí hod (Limberk, 2013). 13

14 4 HISTORIE FOTOVOLTAIKY V roce 1839 to všechno začalo náhodným objevem 19letého francouzského fyzika Alexandra Edmonda Becquerela. Tento fyzik experimentoval s kovovými elektrodami ponořenými v elektrolytu a zjistil, ţe pokud dojde k jejich osvětlení, začne mezi nimi procházet malý proud. Adams a Day v roce 1877 vytvořili první skutečný fotovoltaický článek s pouţitím selénu. V roce 1883 učinil další významný krok Fritts, jehoţ první články uţ tvořily plochu 30 cm 2, bylo moţné je vyrábět hromadně a jejich účinnost dosahovala kolem 1 %. Nakonec ke komerční výrobě a k praktickému vyuţití nedošlo, protoţe účinnost nebyla dostatečně vysoká. Dále byl pro fotovoltaické články vyuţit oxid měďný, jenţ byl vytvořený v tenké vrstvě na měďném plechu. Dříve se proud odváděl spirálou z olověného drátu, později kovovou mříţkou vytvořenou napařením. Toto uspořádání se podobalo dnešním fotovoltaickým článkům. Na tuto technologii se vyuţívalo výhodně levného a dostupného materiálu, avšak účinnost byla stále velice nízká (Murtinger a spol., 2008), (Haselhuln, 2011). Významný krok pro vytvoření moderního fotovoltaického článku byla příprava monokrystalů křemíku, kterou vyvinul Jan Czochralski (Murtinger a spol., 2008). V roce 1946 v USA patentoval křemíkový fotovoltaický článek Russel S. Ohl. V Bellových laboratořích v roce 1954 fotovoltaické články z křemíku dopovaného jiným prvkem (tedy články s p-n přechodem) a dosahovaly účinnosti kolem 6 %. Tato účinnost byla relativně velká pro vyuţití v praxi. Cena byla ale velmi vysoká díky pouţití čistého křemíku (Murtinger a spol., 2008), Jiţ v roce 1958 startovala do vesmíru druţice Vanguard 4, první satelit osazený solárními články. Na Zemi se uplatnily solární fotovoltaické články aţ v sedmdesátých letech, kdy jejich cena velmi klesla. Jejich pouţití bylo omezeno na napájení navigačních světel nebo různých zabezpečovacích zařízení v místech bez elektrické sítě (Murtinger a spol., 2008), (Haselhuhn, 2011). Větší vyuţití fotovoltaických článků na Zemi bylo aţ po ropné krizi v sedmdesátých letech. Díky masivnímu rozšíření křemíkových polovodičových součástek, byla tedy i levnější výroba čistého křemíku (Murtinger a spol., 2008). Světový trh s fotovoltaikou vzrostl z roku 2004 do roku 2005 o 42 %, největší podíl na tom mělo Německo a Japonsko (dohromady tvořily 85 %). Výrazně převaţují zařízení, která jsou připojená do sítě (v roce 2005 tvořila 95 %). Pro výrobu fotovoltaických článků bylo v roce 2005 prodáno 11 tisíc tun křemíku. 14

15 Celkový nominální výkon prodaných fotovoltaických článků v roce 2005 byl MW. 94 % všech fotovoltaických článků je z monokrystalického nebo polykrystalického křemíku. V roce 2005 byla cena fotovoltaických modulů 5,50 aţ 6,50 dolarů na watt výkonu (pro systémy připojené do sítě). Pro podporu fotovoltaiky jsou nejuţívanější finanční nástroje přímé dotace na zařízení a výhodné výkupní ceny elektřiny; jde o sumu v řádu miliard dolarů (Murtinger a spol., 2008). Historie fotovoltaiky je poměrně dlouhá a většina významných věcí týkající se této oblasti se dějí aţ v posledních 10 letech, ale na opravdu historické události tohoto směru si budeme muset ještě počkat (Murtinger a spol., 2008). 15

16 5 FOTOVOLTAICKÉ ČLÁNKY K výrobě elektřiny nám slouţí technologické zařízení, které nám přemění z různých forem energie na energii elektrickou. Proud elektronů pohybující se od záporného pólu zdroje přes nějakou zátěţ (spotřebič) zpět do kladného pólu zdroje tvoří elektrický proud. 5.1 Princip polovodičového fotovoltaického článku K přeměně energie proudu fotonů ( sluneční záření) v energii pohybujících se elektronů je zapotřebí dvou hlavních věcí: volné elektrony; elektrický potenciál (pole), jenţ uvede volné elektrony do pohybu směřující ze zdroje do spotřebiče Volné elektrony jsou dostupné v kaţdém kovu a našim cílem je dodat jim potřebnou energii a nasměrovat jejich tok potřebným směrem. Za určitých podmínek se záření jeví tak, jako by bylo tvořeno proudem částic. Albert Einstein tyto částice nazval fotony. Foton slunečního záření je schopen předat svou energii elektronu vyskytující se v kovu nebo v polovodiči. Solární články vyuţívají fotovoltaického jevu, jehoţ podstatou je skutečnost, ţe na rozhraní dvou materiálů, na něţ dopadají fotony slunečního, vzniká elektrické napětí a uzavřením obvodu je moţno získat elektrický proud (Murtinger a spol., 2008), (Česká solární, 2013). Atomy krystalů jsou uspořádány v krystalové mříţce. Všechny vyuţívané polovodiče mají tuto krystalickou strukturu a krystalizují v hexagonální mříţce. V současné době se pro výrobu polovodičových součástek nejčastěji pouţívá křemík a různé slitiny galia (VŠB, 2009). 5.2 P-N přechod Přechod P-N má v elektronice největší vyuţití. Solární článek je v podstatě velkoplošná polovodičová dioda, na jejíţ přechod PN můţe dopadat sluneční záření (obr. č. 2). Základ tvoří plátek krystalického křemíku typu P (s příměsí bóru), na spodní straně je vodivá stříbrná mříţka. Obr. č. 2 Řez fotovoltaickým článkem (ČEZ 2008) Na horní ploše se difuzí fosforu vznikne asi 16

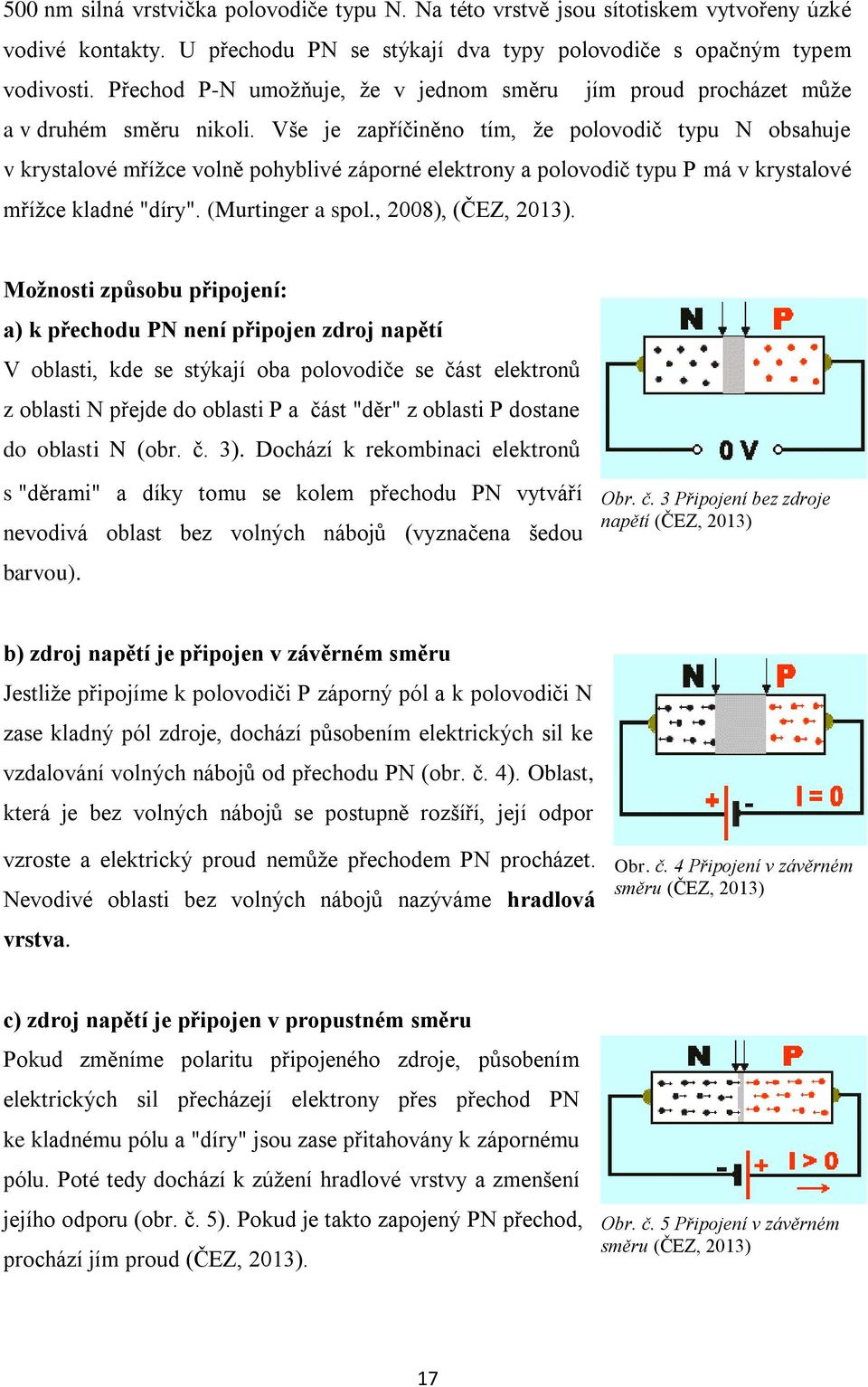

17 500 nm silná vrstvička polovodiče typu N. Na této vrstvě jsou sítotiskem vytvořeny úzké vodivé kontakty. U přechodu PN se stýkají dva typy polovodiče s opačným typem vodivosti. Přechod P-N umoţňuje, ţe v jednom směru jím proud procházet můţe a v druhém směru nikoli. Vše je zapříčiněno tím, ţe polovodič typu N obsahuje v krystalové mříţce volně pohyblivé záporné elektrony a polovodič typu P má v krystalové mříţce kladné "díry". (Murtinger a spol., 2008), (ČEZ, 2013). Moţnosti způsobu připojení: a) k přechodu PN není připojen zdroj napětí V oblasti, kde se stýkají oba polovodiče se část elektronů z oblasti N přejde do oblasti P a část "děr" z oblasti P dostane do oblasti N (obr. č. 3). Dochází k rekombinaci elektronů s "děrami" a díky tomu se kolem přechodu PN vytváří nevodivá oblast bez volných nábojů (vyznačena šedou barvou). Obr. č. 3 Připojení bez zdroje napětí (ČEZ, 2013) b) zdroj napětí je připojen v závěrném směru Jestliţe připojíme k polovodiči P záporný pól a k polovodiči N zase kladný pól zdroje, dochází působením elektrických sil ke vzdalování volných nábojů od přechodu PN (obr. č. 4). Oblast, která je bez volných nábojů se postupně rozšíří, její odpor vzroste a elektrický proud nemůţe přechodem PN procházet. Nevodivé oblasti bez volných nábojů nazýváme hradlová vrstva. Obr. č. 4 Připojení v závěrném směru (ČEZ, 2013) c) zdroj napětí je připojen v propustném směru Pokud změníme polaritu připojeného zdroje, působením elektrických sil přecházejí elektrony přes přechod PN ke kladnému pólu a "díry" jsou zase přitahovány k zápornému pólu. Poté tedy dochází k zúţení hradlové vrstvy a zmenšení jejího odporu (obr. č. 5). Pokud je takto zapojený PN přechod, prochází jím proud (ČEZ, 2013). Obr. č. 5 Připojení v závěrném směru (ČEZ, 2013) 17

18 5.3 Základní typy fotovoltaických článků Fotovoltaické články se vyvíjejí poměrně dlouhou dobu, téměř 50 let. V současnosti máme mnoho typů solárních článků lišící se tvarem, barvou a také svými vlastnostmi a výkonnostními parametry (Murtinger a spol., 2011) Generace fotovoltaických článků Pro přehlednost rozlišujeme 4 generace fotovoltaických článků: První generace - v této generaci jsou fotovoltaické články vyráběné z destiček monokrystalického křemíku, v nichţ je vytvořen p-n přechod. V současnosti je to nejpouţívanější typ fotovoltaických článků a vyznačuje se dobrou účinností a dlouhodobou stabilitou výkonu. Nevýhoda tohoto typu je relativně velká spotřeba čistého křemíku (Murtinger a spol., 2008). Druhá generace - snahou je sníţit mnoţství potřebného křemíku a zlevnit výrobu za pouţití tenkovrstvých článků. Nejběţnější články jsou z polykrystalického, mikrokrystalického nebo amorfního křemíku. Nevýhoda těchto článků je znatelně niţší účinnost a menší stabilita. Díky zájmu armády se rozvíjejí i fotovoltaické články, které jsou součástí oblečení nebo batohu a umoţňují tím napájet různá přenosná zařízení ( mobilní telefon, nabíječka). Třetí generace - zde jsou systémy, které pouţívají k separaci nábojů jiné metody neţ p-n přechod a vyuţívají i jiné materiály neţ polovodiče, jsou to např. fotolektrochemické, nebo-li fotogalvanické články, polymerní články, nebo monostruktury ve formě nanotrubiček. Výhodou těchto struktur je moţnost ovlivňovat elektrické vlastnosti, díky tomu nejsme vázáni jen na struktury, které nám poskytla příroda. Čtvrtá generace - tvoří fotovoltaické články sloţené z jednotlivých vrstev, schopné vyuţívat širokou část slunečního spektra. Jednotlivá vrstva dokáţe vyuţít světlo v určitém rozsahu vlnových délek a to záření, které není schopna vyuţít propustí do hlubších vrstev, kde je vyuţito (Murtinger a spol., 2008) Typy fotovoltaických článků Monokrystalické články - Jsou základním a nejstarším typem článků, skládající se z jediného krystalu. Články jsou většinou čtvercové nebo čtvercové se zaoblenými rohy. 18

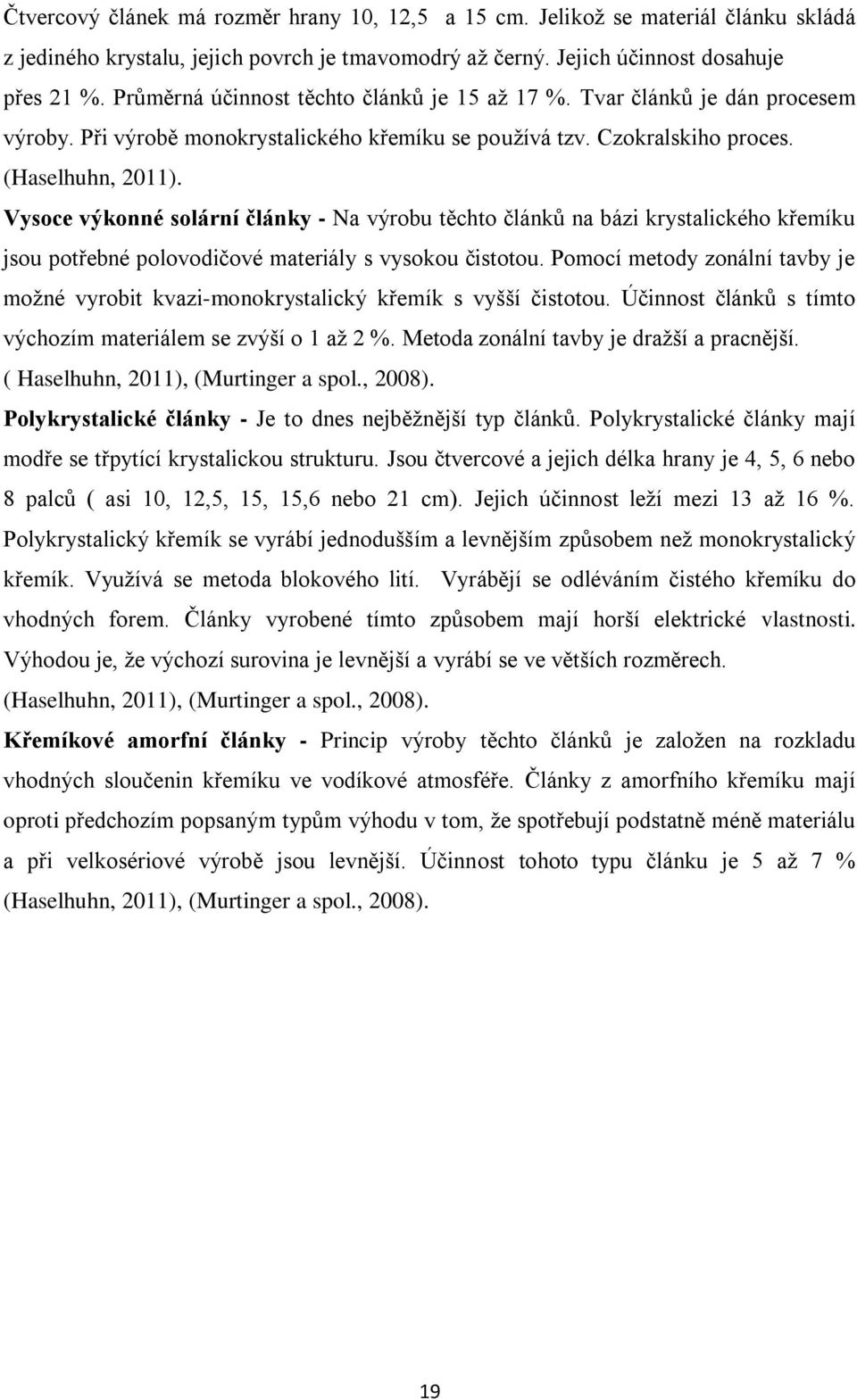

19 Čtvercový článek má rozměr hrany 10, 12,5 a 15 cm. Jelikoţ se materiál článku skládá z jediného krystalu, jejich povrch je tmavomodrý aţ černý. Jejich účinnost dosahuje přes 21 %. Průměrná účinnost těchto článků je 15 aţ 17 %. Tvar článků je dán procesem výroby. Při výrobě monokrystalického křemíku se pouţívá tzv. Czokralskiho proces. (Haselhuhn, 2011). Vysoce výkonné solární články - Na výrobu těchto článků na bázi krystalického křemíku jsou potřebné polovodičové materiály s vysokou čistotou. Pomocí metody zonální tavby je moţné vyrobit kvazi-monokrystalický křemík s vyšší čistotou. Účinnost článků s tímto výchozím materiálem se zvýší o 1 aţ 2 %. Metoda zonální tavby je draţší a pracnější. ( Haselhuhn, 2011), (Murtinger a spol., 2008). Polykrystalické články - Je to dnes nejběţnější typ článků. Polykrystalické články mají modře se třpytící krystalickou strukturu. Jsou čtvercové a jejich délka hrany je 4, 5, 6 nebo 8 palců ( asi 10, 12,5, 15, 15,6 nebo 21 cm). Jejich účinnost leţí mezi 13 aţ 16 %. Polykrystalický křemík se vyrábí jednodušším a levnějším způsobem neţ monokrystalický křemík. Vyuţívá se metoda blokového lití. Vyrábějí se odléváním čistého křemíku do vhodných forem. Články vyrobené tímto způsobem mají horší elektrické vlastnosti. Výhodou je, ţe výchozí surovina je levnější a vyrábí se ve větších rozměrech. (Haselhuhn, 2011), (Murtinger a spol., 2008). Křemíkové amorfní články - Princip výroby těchto článků je zaloţen na rozkladu vhodných sloučenin křemíku ve vodíkové atmosféře. Články z amorfního křemíku mají oproti předchozím popsaným typům výhodu v tom, ţe spotřebují podstatně méně materiálu a při velkosériové výrobě jsou levnější. Účinnost tohoto typu článku je 5 aţ 7 % (Haselhuhn, 2011), (Murtinger a spol., 2008). 19

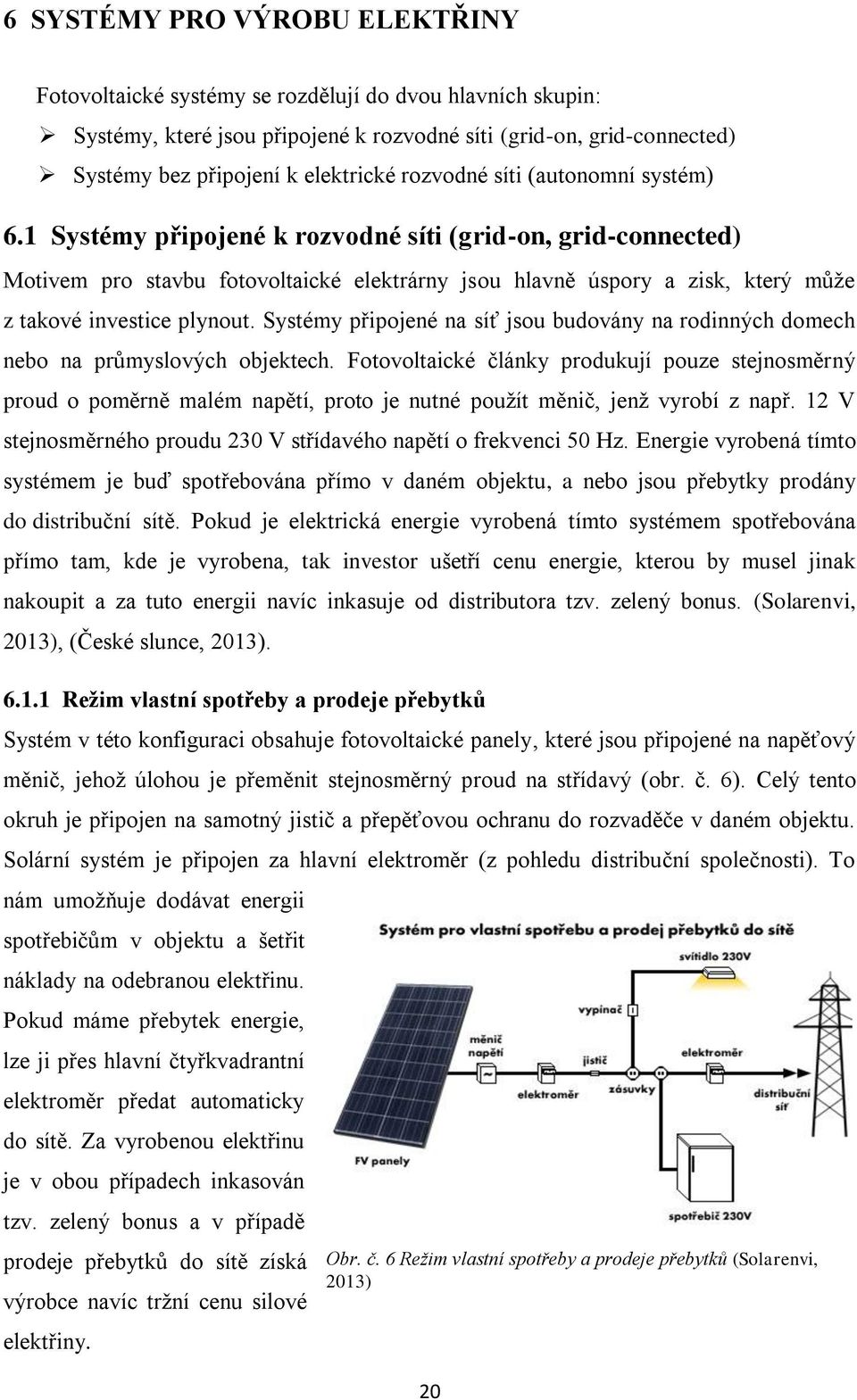

20 6 SYSTÉMY PRO VÝROBU ELEKTŘINY Fotovoltaické systémy se rozdělují do dvou hlavních skupin: Systémy, které jsou připojené k rozvodné síti (grid-on, grid-connected) Systémy bez připojení k elektrické rozvodné síti (autonomní systém) 6.1 Systémy připojené k rozvodné síti (grid-on, grid-connected) Motivem pro stavbu fotovoltaické elektrárny jsou hlavně úspory a zisk, který můţe z takové investice plynout. Systémy připojené na síť jsou budovány na rodinných domech nebo na průmyslových objektech. Fotovoltaické články produkují pouze stejnosměrný proud o poměrně malém napětí, proto je nutné pouţít měnič, jenţ vyrobí z např. 12 V stejnosměrného proudu 230 V střídavého napětí o frekvenci 50 Hz. Energie vyrobená tímto systémem je buď spotřebována přímo v daném objektu, a nebo jsou přebytky prodány do distribuční sítě. Pokud je elektrická energie vyrobená tímto systémem spotřebována přímo tam, kde je vyrobena, tak investor ušetří cenu energie, kterou by musel jinak nakoupit a za tuto energii navíc inkasuje od distributora tzv. zelený bonus. (Solarenvi, 2013), (České slunce, 2013) Reţim vlastní spotřeby a prodeje přebytků Systém v této konfiguraci obsahuje fotovoltaické panely, které jsou připojené na napěťový měnič, jehoţ úlohou je přeměnit stejnosměrný proud na střídavý (obr. č. 6). Celý tento okruh je připojen na samotný jistič a přepěťovou ochranu do rozvaděče v daném objektu. Solární systém je připojen za hlavní elektroměr (z pohledu distribuční společnosti). To nám umoţňuje dodávat energii spotřebičům v objektu a šetřit náklady na odebranou elektřinu. Pokud máme přebytek energie, lze ji přes hlavní čtyřkvadrantní elektroměr předat automaticky do sítě. Za vyrobenou elektřinu je v obou případech inkasován tzv. zelený bonus a v případě prodeje přebytků do sítě získá výrobce navíc trţní cenu silové elektřiny. Obr. č. 6 Režim vlastní spotřeby a prodeje přebytků (Solarenvi, 2013) 20

21 Fotovoltaické systémy pro vlastní spotřebu s moţností prodeje přebytků jsou nejvýhodnější variantou instalace FVE. Zelený bonus garantuje ERÚ po dobu 20 let od uvedení solárního systému do provozu (Solarenvi, 2013), (České slunce, 2013) Reţim přímého prodeje elektrické energie do sítě Solární systém, jenţ produkuje elektrickou energii pouze pro výkup, jsou zde fotovoltaické panely připojené na napěťový měnič a elektroměr pro odpočet energie vyrobené fotovoltaikou (obr. č. 7). Systém je přes jistič a přepěťovou ochranu připojen ještě na hlavní elektroměr (z pohledu distribuční sítě). Veškerá vyrobená energie je tedy dodávána do distribuční sítě za výkupní cenu (Solarenvi, 2013). Obr. č. 7 Režim přímého prodeje el. energie do sítě (Solarenvi, 2013) Systémy bez připojení k rozvodné síti ( autonomní systémy) Autonomní (ostrovní systémy) označované jako Off-Grid systémy jsou fotovoltaické systémy, jenţ nejsou primárně připojeny k veřejné síti (chaty, výjimečně i některé domy). Veškeré elektrická energie je získávána solárními panely. Pokud je výroba elektrické energie větší neţ její spotřeba, je tato energie ukládána do baterií, popřípadě jiného energetického úloţiště. Jestliţe není dostatek slunečního svitu, je energie pro spotřebiče kryta za baterií. Díky tomu budeme mít energii kdykoliv bez ohledu na přítomnost elektrické sítě (Murtinger a spol., 2008). V poslední době mají oblibu malé fotovoltaické panely, které se vyuţívají při cestování a to např. dobíjení mobilních telefonů, kamer, digitálních fotoaparátů (Sunnywatt, 2010). 6.3 Zelený bonus Zelený bonus je finanční částka, která navyšuje trţní cenu elektrické energie zohledňující ţivotní prostředí a jeho poškozování vyuţitím obnovitelných zdrojů energie. Za vyrobenou elektrickou energii, kterou uţivatel spotřebuje, dostane zelený bonus. Přebytečnou energii můţeme volně prodávat, tato částka je přičtena k zelenému bonusu. Není stanovena 21

22 hranice, kolik energie musíme sami spotřebovat a kolik ji můţeme prodat distributorovi. (ERU, 2009). 22

23 7 INSTALACE FOTOVOLTAICKÉHO SYTÉMU 7.1 Projektování Solární panely umístěné na střeše rodinného domu jiţ dávno nejsou výstředností či raritou. Zájem o tento způsob výroby elektřiny pro vlastní spotřebu a s prodejem přebytku do veřejné sítě, rychle narůstá. Fotovoltaický systém lze instalovat na starší stavby a integrovat na novostavby. Většinou jsou fotovoltaická zařízení zřizována na existujících budovách v průběhu sanace nebo modernizace (Haselhuhn, 2011). K dosaţení optimálního výnosu z fotovoltaického zařízení je třeba toto zařízení profesionálně vyprojektovat a technicky zrealizovat. U novostavby by měl odborný projektant fotovoltaického zařízení co nejdříve jednat s architektem. Pokud není projektant zapojen do projektování hned ze začátku, dochází velmi často k nedokonalým řešením, např. příliš nízké energetické výnosy a zbytečné náklady (Haselhuhn, 2011). Do výpočtu vstupuje mnoho faktorů, jenţ je třeba zohlednit a to intenzitu slunečního záření v dané lokalitě, orientaci střechy vůči jihu, sklon a případné zastínění střechy, nosnost střechy, síla větru atd. Sluneční panely je moţno instalovat na všechny plochy, které nejsou nějak výrazně zastíněné. Pro projektování fotovoltaických systémů bylo vyvinuto velké mnoţství výpočetních programů (Štolc I., 2008). 7.2 Posouzení budovy a stanoviště Na začátku se musí zjistit všechny potřebné informace a rámcové podmínky pro umístění fotovoltaických panelů. Projektování usnadňuje situační plán domu pro zjištění orientace, stavební plány domu pro zjištění sklonu střechy, vyuţitelné plochy a délek vedení, statiky střechy, dále fotografie střechy, budovy a místa instalace (Haselhuhn, 2011). U existujících budov je volba stanoviště předem omezena na plochu střechy a fasády domu. Protoţe postavení Slunce se během dne mění, mění se i úhel záření. K posouzení, zda je střešní plocha vhodná k instalaci fotovoltaických panelů, se musí brát v úvahu hodnoty záření během celého roku (GES, 2013), (Ekowatt, 2008). Pro celou ČR je optimální sklon 35 (rozdíl mezi nejsevernějším a nejjiţnějším místem lze zanedbat). Optimální orientace je na jih, přičemţ odchylka k západu je výhodnější neţ k jihovýchodu. To je dáno tím, ţe v dopoledních hodinách je obvykle větší oblačnost, takţe dopadající energie je menší. (GES, 2013), (Ekowatt, 2008). 23

24 7.3 Zastínění fotovoltaických panelů Předpokladem dobrého energetického výnosu je kromě orientace fotovoltaických panelů i stanoviště, které je co nejméně vystaveno zastínění. Roční poklesy výnosu jsou způsobeny pravě díky zastínění a to o 5 aţ 10 % (Haselhuhn, 2011). Významným faktorem, který můţe ovlivňovat produkci FVE jsou zdroje stínění od lokálního stínění aţ po horizontové. Lokální zdroje stínění jako komíny, vikýře, antény nebo jiné elementy, které vystupují nad střešní krytinu, mohou poměrově sníţit výkon FV modulu, ale mohou i zapříčinit ţe FV modul nebude dodávat ţádný výkon. I mladé stromky, které v budoucnu povyrostou, nám mohou později způsobit zastínění zařízení. Co se týká horizontálního zastínění, zde dopad slunečního záření můţe hlavně v ranních a večerních hodinách omezovat např. blízký les, okolní kopce nebo např. sousední vyšší objekt (Silektro, 2013). K určení ztrát ozáření se provádí analýza zastínění. Zaznamenává se linie horizontu v úhlu 180 od východu přes jih po západ ve vztahu k určitému bodu zařízení, obvykle středu generátoru. Je-li poţadována větší přesnost nebo v případě větších zařízení se provádí analýza zastínění pro více bodů. Určení linie horizontu se provádí pomocí situačního plánu dráhy slunce a diagramu (Haselhuhn, 2011) Stín a jeho řešení Ve většině standardních modulů je zapojeno více článků do série (větve s 36 nebo 72 články). Pokud je zastíněný pouze jediný článek např. listem, nevyrábí ţádný proud a stane se spotřebičem. Ostatní články větve jsou aktivní a vnutí proud skrze postiţený článek a dochází k velkým ztrátám. Neţádoucím faktorem je zahřívání, které můţe nastat a panel poškodit nebo úplně zničit. Aby se tomu zabránilo, pouţívají se obtokové metody (bypass) diody, které vedou proud mimo neaktivní článek (Hájek T., 2010). V oblastech, které jsou bohaté na sníh nebo při vodorovném zastínění, jenţ nastává např. u řad standardních modulů na plochých střechách, lze vodorovným uspořádáním modulů minimalizovat ztráty aţ na polovinu (Haselhuhn, 2011). 7.4 Montáţní systém Fotovoltaická zařízení lze umístit téměř na jakýkoli typ střechy. Při výběru typu montáţe hrají roli včetně nejvhodnější orientace a sklonu také optické a architektonické aspekty. 24

25 Montáţ jednoho fotovoltaického zařízení trvá zkušenému odborníkovi dva dny (Haselhuhn, 2011) Montáţ nad střechou Montáţ nad střechou je nejběţnější varianta u malých fotovoltaických elektráren. Panely jsou připevněny k montáţním prvkům nad stávající střešní krytinou. Pokud se instalují fotovoltaické panely na existující budovu se šikmou střechou, je montáţ na střechu cenově výhodnější neţ montáţ panelů zapuštěných do střechy (Haselhuhn, 2011) Montáţ ve střeše Při této montáţi je fotovoltaický panel přímo součástí střechy. Tento typ montáţe je vhodný zejména pro šikmé střechy. V současné době nabízejí některé firmy panely zapuštěné do rámů, které lze mechanicky a opticky integrovat do okolní plochy střechy. Nejmodernější stav techniky je fotovoltaická střešní krytina a také systémy Solar-Roof. U těchto zařízení je celá plocha střechy pokryta velkými panely ( energetické střechy ). Montáţ do střechy je z optického hlediska většinou nejatraktivnější variantou (Haselhuhn, 2011), (SMA- Solar- technology, 2013) Montáţ na plochých střechách Střechy, které mají sklon menší neţ 12, se označují jako ploché střechy. Na tyto střechy lze instalovat solární zařízení většího rozměru. Většinou je moţno orientaci zvolit přesně na jih a nastavit optimální úhel sklonu. U tohoto typu střechy je těsnění na rozdíl od šikmých střech absolutně vodotěsné a to díky pomocí pásů nebo zalitím celé plochy. Je třeba pracovat opatrně, aby se plášť nepoškodil, protoţe to by vedlo ke značným škodám (Haselhuhn, 2011) Montáţ na fasádě Je vhodná obzvláště pro větší budovy s dostatečně velkou plochou fasády. Začlenění fotovoltaické elektrárny do fasády je vhodné především u velkých administrativních a průmyslových budov a také u bytových domů ( energetické fasády ). Rozlišujeme fasády studené a teplé fasády. U studených fasád se panely instalují dodatečně před fasádu a slouţí jak k výrobě energie, tak i k úpravě fasády a jejímu zateplení. U teplých fasád má fotovoltaická elektrárna navíc i funkci pláště budovy. Proto se v oblasti fotovoltaiky 25

26 nabízejí speciální moduly z izolačního skla, které mají i zvukově izolační vlastnosti (SMA- Solar- technology, 2013) Další montáţní řešení Montáţ fotovoltaického panelu na pozemek představuje velmi jednoduchou variantu - panel se velmi jednoduše přišroubuje k podstavci a je nutné dbát na dostatečně velkou vzdálenost od země, aby spodní panely nebyly zastíněny rostlinami. Náklady na montáţ jsou nízké, ovšem úhrady za elektrický proud vyrobený ve fotovoltaických elektrárnách instalovaných na volné ploše jsou nejniţší. V České republice nejsou od března 2011 tyto montáţe na volných plochách podporovány. Je moţné dále vyuţívat fotovoltaické zařízení v zimních zahradách. Velký potenciál k integraci fotovoltaického zařízení nabízejí stavební zařízení, jako jsou protihlukové stěny, zastávky, čekárny, hromadné parkovací garáţe. Několik protihlukových stěn existuje. Zastřešení zastávek a nástupišť jsou zatím vyuţívána jen výjimečně, nabízejí však skvělé moţnosti (SMA- Solar- technology, 2013), (Haselhuhn, 2011). 26

27 8 LEGISLATIVA Základní legislativní rámec provozování fotovoltaických elektráren: (Základní zákonný rámec, který upravuje podmínky podnikání v energetických odvětvích a podporu výroby elektrické energie z obnovitelných zdrojů, řeší zákony č. 458/2000 Sb. a č. 180/2005 Sb. společně s vyhláškami Energetického regulačního úřadu ERÚ). Zákon č. 458/2000 Sb., o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (energetický zákon) Upravuje podmínky podnikání, výkon státní správy a regulaci v energetice. Vyhláška č. 150/2007 Sb., o způsobu regulace cen v energetických odvětvích a postupech pro regulaci cen Vyhláška č. 51/2006 Sb., stanovující podmínky pro připojení zařízení k elektrizační soustavě. Tato vyhláška stanovuje podmínky připojení výroben elektřiny, distribučních soustav a odběrných míst konečných zákazníků k elektrizační soustavě. Vyhláška č. 426/2005 Sb., o podrobnostech udělování licencí pro podnikání v energetických odvětvích Tato vyhláška stanovuje členění licencí pro regulaci, vzory ţádostí k udělení, změně a zrušení licence, náleţitosti prohlášení odpovědného zástupce, způsob určení vymezeného území a provozovny, prokázání vlastnického nebo uţívacího práva k uţívání energetického zařízení, podrobnosti o finančních a technických předpokladech a způsobu jejich prokazování pro jednotlivé druhy licencí, podrobnosti prokazování odborné způsobilosti. Zákon č. 180/2005 Sb. o podpoře výroby elektřiny z obnovitelných zdrojů. Upravuje způsob podpory výroby elektřiny z obnovitelných zdrojů energie a výkon státní správy a práva a povinnosti fyzických a právnických osob s tím spojené. Vyhláška č. 475/2005 Sb. kterou se provádějí některá ustanovení zákona o podpoře vyuţívání obnovitelných zdrojů. Tato vyhláška stanoví termíny a podrobnosti výběru způsobu podpory elektřiny vyrobené z obnovitelných zdrojů, termíny oznámení záměru nabídnout elektřinu vyrobenou z obnovitelných zdrojů k povinnému výkupu a technické a ekonomické parametry. Vyhláška č. 364/2007 Sb. kterou se mění vyhláška č. 475/2005 Sb., kterou se provádějí některá ustanovení zákona o podpoře vyuţívání obnovitelných zdrojů. (ERÚ, 2010), (Isofen energy, 2009) 27

28 Dalšími důleţitými nařízeními jsou směrnice Evropské Unie a to: Evropská směrnice 2012/27/EU o energetické účinnosti Evropská směrnice 2010/31/EU o energetické náročnosti budov Evropská směrnice 2009/28/ES o podpoře vyuţívání energie z OZ Evropská směrnice 2006/32/ES o energetické účinnosti u konečného uţivatele Evropská směrnice 2005/32/ES stanovení rámce pro určení poţadavků na ekodesign energetických spotřebičů Evropská směrnice 2004/101/ES kterou se mění směrnice 2003/87/ES o vytvoření systému pro obchodování s povolenkami na emise skleníkových plynů ve Společenství Evropská směrnice 2004/8/ES o podpoře kombinované výroby tepla a elektřiny Evropská směrnice 2003/87/ES o vytvoření systému pro obchodování s povolenkami na emise skleníkových plynů ve Společenství Evropská směrnice 2003/30/ES o podpoře biopaliv v dopravě Evropská směrnice 2002/91/ES o energetické náročnosti budov Evropská směrnice 2000/55/ES o poţadavcích na energetickou účinnost předřadníků k zářivkám Evropská směrnice 96/57/ES o poţadavcích na energetickou účinnost elektrických chladniček a mrazniček pro domácnosti 28

29 9. EKONOMICKÉ ASPEKTY Ekonomickou efektivnost měříme penězi a důleţité veličiny pro její výpočet jsou investiční výdaje, doba ţivotnosti zařízení, provozní výdaje, velikost roční produkce energie a způsob financování,tj. velikost, doba splácení, úroková sazba poskytnutého úvěru a případné dotace. Výpočet ekonomické efektivnosti se posuzují dosaţenými příjmy a výdaji na realizaci a provoz fotovoltaického zařízení (Murtinger a spol., 2008). 9.1 Podmínky pro provozování FVE Na provozování fotovoltaické elektrárny je nutné mít licenci Energetického regulačního úřadu (zkratka ERÚ). Tato licence je obdobou ţivnostenského listu, která opravňuje provozovat tuto činnost. Jestliţe tuto činnost začne vykonávat osoba, která doposud nebyla podnikatelem, tak jí ERÚ přidělí IČO. Další podmínkou pro provozování fotovoltaické elektrárny jsou obchodní podmínky s firmou, která provozuje distribuční soustavu (ČEZ, E.O.N, PRE). Po vyřízení a získání licence na výrobu elektřiny by se měl podnikatel zaregistrovat u finančního úřadu a to do 30 dnů, u OSSZ do 8 dnů a u zdravotní pojišťovny do 8 dnů (Isofen energy, 2009). 9.2 Daň z příjmu a odpisy při provozování FVE Provozování FVE je podnikání podle zvláštního předpisu a tato činnost je popsána v Zákoně o daních z příjmů popsána v 7. Základem daně jsou příjmy z provozu FVE. Pro právnické osoby činí sazba daně z příjmu 19 % a pro fyzické osoby 15 %. V případě, ţe fyzická osoba dosáhla v roce 2012 po sečtení hrubých příjmů ze závislé činnosti a z podnikání (příjmy z provozu FVE) více neţ Kč, poté se sazba daně zvyšuje. Tento příjem bude daněn tzv. solidární sazbou 23 %. Osvobození příjmů z provozování fotovoltaické elektrárny bylo novelou Zákona o daních z příjmů zrušeno, naposledy byly osvobozeny naposledy příjmy z kalendářního roku Veškeré příjmy dosaţené z provozu elektrárny musí být od řádně zdaněny (Isofen energy, 2009). 9.3 DPH při provozování FVE Při pořizování fotovoltaických elektráren instalovaných na objekty určené k bydlení, tedy rodinné a bytové domy, je moţné dodavatelem technologie uplatnit v souladu s 48 a Zákona o dani z přidané hodnoty sníţenou sazbu DPH 15%. Jde o výjimku, která se vztahuje na rodinné domy o celkové podlahové ploše do 350 m 2 pro bytové domy, ve kterém jsou jen byty o výměře do 120 m 2 (Isofen energy, 2009). 29

30 9.4 Zdravotní a sociální pojištění při provozování FVE U zdravotního pojištění rozlišujeme, zda je provozování FVE pro OSVČ příjmem hlavním nebo vedlejším. Ve zdaňovacím období 2012 s hlavním příjmem z FVE se zdravotní pojištění platí ve výši minimálně Kč měsíčně formou měsíčních záloh splatných vţdy mezi 1. a 20. dnem následujícího kalendářního měsíce. Ve zdaňovacím období 2013 činí měsíční zálohy ve výši minimálně Kč. Skutečná výše pojistného se vypočítá podle vzorce: roční pojistné = (příjmy - výdaje) * 0,5 * 0,135 (Solarenvi, 2013), (Isofen energy, 2009). 30

31 10 RECYKLACE Ţivotnost fotovoltaických panelů je v současné době odhadována na cca 30 let, v ideálním případě však můţe být aţ dvojnásobná. Protoţe FV panely nespadají pod působnosti evropské direktivy o odpadech, tak výrobci a dodavatelé vytvořili dobrovolný program PV Cycle Ţivotnost fotovoltaických panelů Ţivotnost fotovoltaického panelů je určena poklesem výkonu o 20 %. Většina výrobců běţně dostupných krystalických a tenkovrstvých panelů zaručuje maximální pokles účinnosti o 10 % za 10 nebo 12 let a 20 % za 25 let. V praxi se na nejstarších instalacích pohybuje pokles účinnosti po 25 letech kolem 6 aţ 8 %. Skutečná ţivotnost tedy bude mnohonásobně delší. V současné době se předpokládá, ţe ţivotnost určena poklesem účinnosti o 20 % bude u kvalitních panelů minimálně 30 aţ 40 let od jejich instalace. Panely mohou být funkční i po této době, jen jejich účinnost bude dále klesat. Investor můţe zváţit, zda je výhodnější vyrábět elektřinu s niţší účinností, nebo investovat do nových panelů. Staré panely mohou být nabídnuty zájemcům, pro něţ je nízká cena panelů důleţitější neţ jejich účinnost (Bechník, 2011) Důvody vyřazení panelů Hlavním důvodem pro vyřazení panelu je jeho mechanické poškození při dopravě nebo instalaci. Avšak mechanická odolnost panelů je vysoká. V prvních měsících a letech se mohou ukázat skryté vady materiálu, které nebyly odhaleny výstupní kontrolou ve výrobním závodě. Takové závady jsou u kvalitních panelů velmi nízké. Hlavním problémem je delaminace - sendvičová struktura panelu se vlivem teploty a UV záření "rozlepí". Pokud dojde k takové závadě, týká se obvykle celé výrobní série (Bechník, 2011). 31

32 10.3 PV Cycle K recyklaci fotovoltaických panelů byl vytvořen systém PV Cycle. Jde o celoevropskou aktivitu výrobců a dodavatelů fotovoltaických panelů, která je zaloţená na dobrovolné zodpovědnosti za výrobek v průběhu jeho celého ţivotního cyklu. V kaţdém sběrném místě systému PV Cycle jsou instalovány dva kontejnery na fotovoltaické panely. Jeden kontejner je určený pro krystalické křemíkové panely a druhý pro panely tenkovrstvé, pro jejichţ recyklaci je vyuţívána jiná technologie. Pokud dojde k naplnění kontejneru, je vyměněn za prázdný a panely jsou odvezeny k recyklaci (Bechník, 2011) Recyklované materiály Největší podíl hmotnosti krystalických panelů tvoří sklo (60-70 %) a hliníkový rám (kolem 20 %). U tenkovrstvých panelů je podíl skla a hliníku přes 95 %. Tyto materiály jsou běţně recyklovány z téměř 100 %. Zbylé kovové materiály jsou cennými surovinami, které se recyklují. Plasty můţeme recyklovat částečně nebo vůbec. (Bechník, 2011). Hliník - primární produkce je energeticky náročná MJ/kg elektřiny. V současné době jsou proto vyráběny i panely bez rámu. Hliník lze snadno recyklovat s velmi nízkou spotřebou - 8 MJ/kg převáţně tepelné energie, výtěţnost se u kusového hliníku, do kterého spadají i rámy fotovoltaických panelů blíţí 100 %. Sklo - základní část všech typů fotovoltaických panelů, pouze v některých případech jsou místo skla pouţívány plastové materiály. Recyklace skla umoţňuje sníţit spotřebu energie na jeho výrobu asi o 40 %. Výhodou skla je, ţe je moţné jej zrecyklovat na původní výrobek. Plastové komponenty - vlivem klimatických podmínek většinou degradují, jen výjimečně je lze recyklovat na původní výrobek. V praxi se vyuţívá energie, kterou lze uvolnit jejich spálením. Fotovoltaické články - Krystalické články mají podíl aţ 80 % na spotřebě energie na výrobu panelu a zhruba 50 % na jeho ceně. Na konci jejich ţivotnosti jsou přitom články v podstatě nezměněny. Těţké kovy - představují zanedbatelný podíl z hlediska hmotnosti, ceny i spotřeby energie na výrobu panelů. Jednotlivé kovy se podílejí na hmotnosti panelů v desetinách promile. Náročnost této recyklace je srovnatelná s výrobou z primárních surovin. Těţké kovy jsou 32

33 toxické, a proto je nutné je recyklovat a chránit tak ţivotní prostředí. V blízké budoucnosti je očekáváno vyčerpání těţitelných zásob stříbra, tím se zvýší i ceny stříbra a růst nákladů. Pravděpodobně se problém vyřeší nalezením a vyuţitím jiného materiálu (Bechník, 2011). Od platí zákon č. 165/2012 o podporovaných zdrojích energie, kam se řadí i zákon o odpadech, který řeší likvidaci solárních panelů (Vonatal, 2011). 33

34 11 FOTOTERMICKÉ SOLÁRNÍ ČLÁNKY Solární energie se nemusí vyuţívat jen k ekologické výrobě elektřiny. Další moţností je vyuţití energie ze slunce k ohřevu uţitkové, bazénové či topné vody. Solárně termické systémy nalézají nejvhodnější uplatnění k ohřevu vody v letním a přechodném období. Fototermické systémy jsou zaloţeny na pomalém průtoku kapaliny skrze solární kolektor, kde dochází k ohřevu a následnému přenosu této energie do zásobníku teplé vody (EON, 2013) Vyuţití solárního systému Systém je poměrně jednoduchý, spolehlivý, vyráběná převáţně s nuceným oběhem teplonosné kapaliny. Dobře navrţený solární systém je schopen ušetřit aţ 75 % ročních nákladů na přípravu teplé uţitkové vody (TUV). Účinnost tohoto systému je aţ 80 %. Výkon solárního systému ovlivňuje výběr vhodného solárního výměníku (EON, 2013) Základní komponenty solárního systému Součásti a) solární kolektor b) bivalentní zásobník c) kotel (nebo jiný zdroj tepla) d) výstup teplé vody e) vstup studené vody f) čerpadlová skupina g) regulátor h) expanzivní nádoba Obr. č. 8 Popis solárního systému (VARIOSOL, 2010) Kapalina, ohřátá v solárním panelu, se přivádí měděným potrubním rozvodem do zásobníku nebo výměníku tepla. Tam předává teplonosná kapalina teplo přes stěny měděného hada, (ve kterém se zahřátá teplonosná kapalina nachází), a tak se ohřívá voda. Součástí systému je také expanzní nádoba, vyrovnávající změny objemu kapaliny 34
