1 NÁVRH INTERIÉRU pro manžele Štachovy, Rostislavovo náměstí, Brno - Královo Pole Kuchyňský a jídelní kout s obývacím pokojem, předsíň Zpracoval Aretti CZ, s.r.o Aretti CZ, s.r.o., Kulkova Kulkova 8, Brno 8, Brno - Židenice - Židenice Tel: +420 Kuchyňský a 441, jídelní kout brno@aretti.cz s obývacím pokojem, www. zakazkoveinteriery.cz předsíň Zpracoval Aretti CZ, s.r.o

2 PŮDORYS kuchyně + obývací pokoj roletka, mikrovlná trouba 600 potravinová skříň lednice s mrazničkou závěsné svítidlo Zero (Lucis), průměr 50cm TV Philips 55PFL7108K na stěně skříňka na přehravače pod televizí 150x25 cm, lamino bílé, pololesk za televizí vedení uloženo ve zdi vedení od počítače k televizi, uloženo v podlaze průchodka pro kabely, průměr 80mm, barva bílá LED pásek pod poličkami myčka původní snížený podhled na kuchyňským prostorem osvětlení napínaný podhled s LED osvětlením Barrisol 120 x 0 cm pracovní stůl 160/65cm a šuplíky šířky 54cm, bílé lamino, pololesk granitový dřez, barva champagner BLANCO SILGRANIT jídelní stůl Vario (TON), 200/100/76cm, židle Lyon (TON), buk, barva natural, čalounění vínově červené Softlen 317 sedací vak Tuli Junior, vzor Puojd vlny 1172 přisazená svítidla Zero (Lucis), průměr 60 a 41cm podsvícené dno horních skříněk 690 s.v mm podlaha nová vinylová Conceptline 3023 LED pásek v liště LED pásek v liště pohovka Trento (BOHM) 307/197cm, tmavěhnědá kůže PRINCE 174 kusový koberec Miroo, vínově červený200/190cm odsavač par Franke Maris, šířka 80 cm, barva kombinace nerez a bílé sklo, varná deska buď výměna za indukční nebo původní, podle rozpočtu Stojanové svítidlo Eseo (Massive) digitální piano Kawai police LED pásek pod poličkami s.v. 2385mm zrcadlo LED pásek pod skříňkami kabáty

3 PŮDORYS kuchyně + obývací pokoj (ELEKTRO) roletka, mikrovlná trouba lednice s mrazničkou ,3 závěsné svítidlo Zero (Lucis), průměr 50cm za televizí vedení uloženo ve zdi vedení od počítače k televizi, uloženo v podlaze 6 průchodka pro kabely, průměr 80mm, barva bílá LED pásek pod poličkami 6 1,2 1 2 snížený podhled na kuchyňským prostorem osvětlení napínaný podhled s LED osvětlením Barrisol 120 x 0 cm podsvícené dno horních skříněk 4 přisazená svítidla Zero (Lucis), průměr 60 a 41cm 4 4,5 LED pásek v liště LED pásek v liště 8, Stojanové svítidlo Eseo (Massive) 4,5 digitální piano Kawai s.v. 2385mm 9,10 7 LED pásek pod poličkami 7 9 LED pásek pod skříňkami 10 9

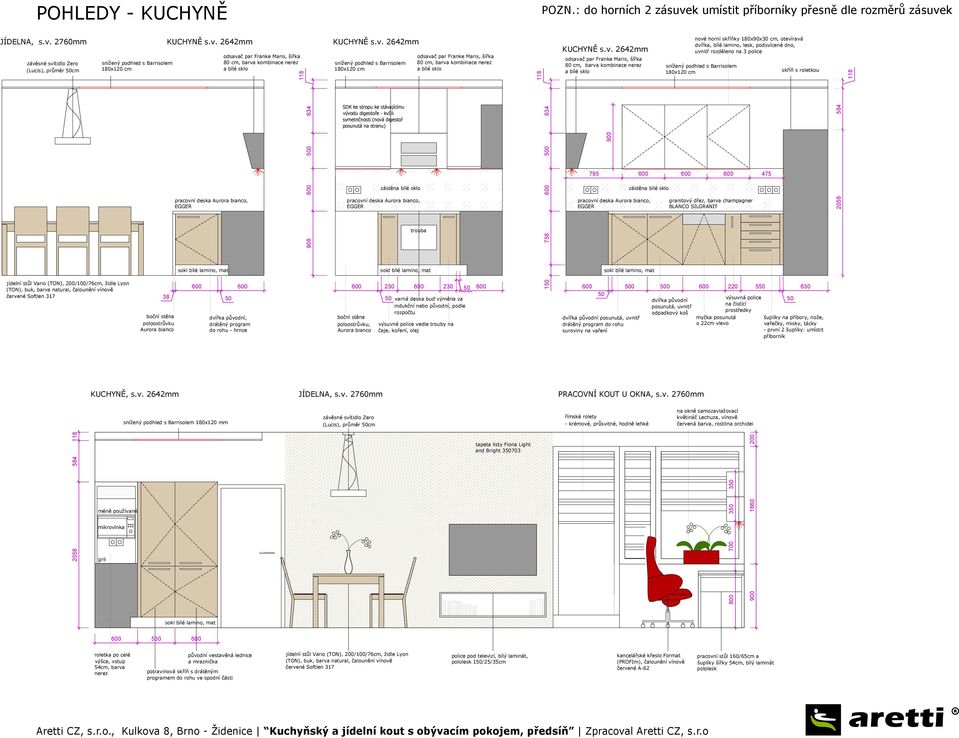

4 POHLEDY - KUCHYNĚ POZN.: do horních 2 zásuvek umístit příborníky přesně dle rozměrů zásuvek JÍDELNA, s.v. 2760mm závěsné svítidlo Zero (Lucis), průměr 50cm snížený podhled s Barrisolem 0x120 cm KUCHYNĚ s.v. 2642mm odsavač par Franke Maris, šířka 80 cm, barva kombinace nerez a bílé sklo 1 KUCHYNĚ s.v. 2642mm snížený podhled s Barrisolem 0x120 cm odsavač par Franke Maris, šířka 80 cm, barva kombinace nerez a bílé sklo 1 KUCHYNĚ s.v. 2642mm odsavač par Franke Maris, šířka 80 cm, barva kombinace nerez a bílé sklo nové horní skříňky 0x90x30 cm, otevíravá dvířka, bílé lamino, lesk, podsvícené dno, uvnitř rozděleno na 3 police snížený podhled s Barrisolem 0x120 cm skříň s roletkou 1 jídelní stůl Vario (TON), 200/100/76cm, židle Lyon (TON), buk, barva natural, čalounění vínově červené Softlen boční stěna poloostrůvku Aurora bianco pracovní deska Aurora bianco, EGGER dvířka původní, drátěný program do rohu - hrnce SDK ke stropu ke stávajícímu vývodu digestoře - kvůli symetričnosti (nová digestoř posunutá na stranu) boční stěna poloostrůvku, Aurora bianco zástěna bílé sklo pracovní deska Aurora bianco, EGGER trouba výsuvné police vedle trouby na čaje, koření, olej dvířka původní posunutá, uvnitř drátěný program do rohu suroviny na vaření zástěna bílé sklo pracovní deska Aurora bianco, EGGER sokl bílé lamino, mat sokl bílé lamino, mat sokl bílé lamino, mat varná deska buď výměna za indukční nebo původní, podle rozpočtu granitový dřez, barva champagner BLANCO SILGRANIT dvířka původní posunutá, uvnitř odpadkový koš myčka posunutá o 22cm vlevo výsuvná police na čistící prostředky šuplíky na příbory, nože, vařečky, misky, tácky - první 2 šuplíky: umístit příborník KUCHYNĚ, s.v. 2642mm JÍDELNA, s.v. 2760mm PRACOVNÍ KOUT U OKNA, s.v. 2760mm snížený podhled s Barrisolem 0x120 mm závěsné svítidlo Zero (Lucis), průměr 50cm římské rolety - krémové, průsvitné, hodně lehké na okně samozavlažovací květináč Lechuza, vínově červená barva, rostlina orchidei tapeta listy Fiona Light and Bright méně používané mikrovlnka gril sokl bílé lamino, mat roletka po celé výšce, vstup 54cm, barva nerez původní vestavěná lednice a mraznička potravinová skříň s drátěným programem do rohu ve spodní části jídelní stůl Vario (TON), 200/100/76cm, židle Lyon (TON), buk, barva natural, čalounění vínově červené Softlen 317 police pod televizí, bílý laminát, pololesk 150/25/35cm kancelářské křeslo Format (PROFIm), čalounění vínově červené A-62 pracovní stůl 160/65cm a šuplíky šířky 54cm, bílý laminát pololesk

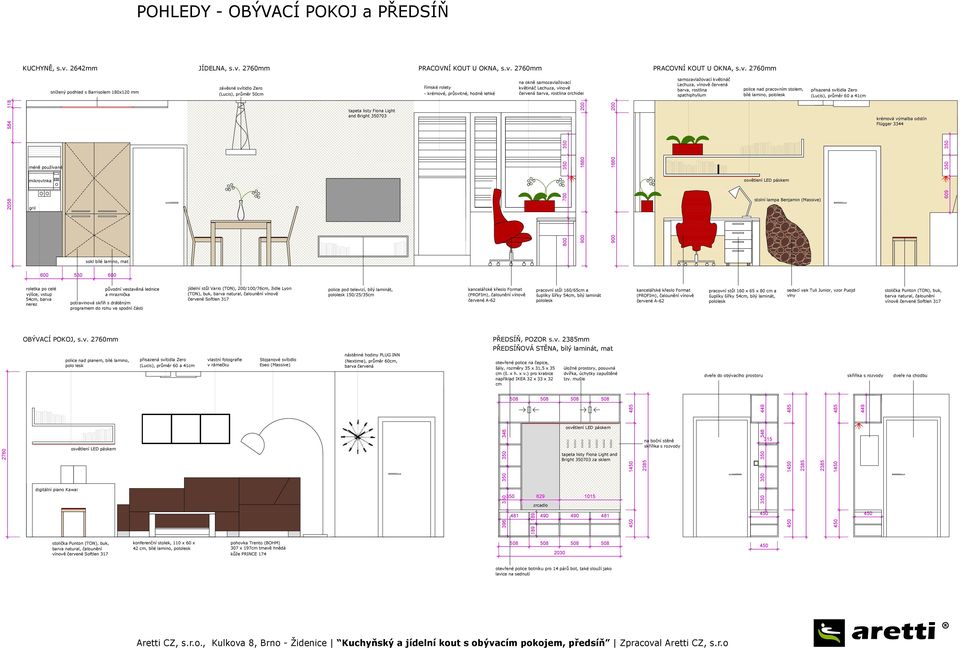

5 POHLEDY - OBÝVACÍ POKOJ a PŘEDSÍŇ KUCHYNĚ, s.v. 2642mm JÍDELNA, s.v. 2760mm PRACOVNÍ KOUT U OKNA, s.v. 2760mm PRACOVNÍ KOUT U OKNA, s.v. 2760mm snížený podhled s Barrisolem 0x120 mm závěsné svítidlo Zero (Lucis), průměr 50cm římské rolety - krémové, průsvitné, hodně lehké na okně samozavlažovací květináč Lechuza, vínově červená barva, rostlina orchidei samozavlažovací květináč Lechuza, vínově červená barva, rostlina spathiphyllum police nad pracovním stolem, bílé lamino, pololesk přisazená svítidla Zero (Lucis), průměr 60 a 41cm méně používané mikrovlnka gril tapeta listy Fiona Light and Bright osvětlení LED páskem stolní lampa Benjamin (Massive) krémová výmalba odstín Flügger sokl bílé lamino, mat roletka po celé výšce, vstup 54cm, barva nerez původní vestavěná lednice a mraznička potravinová skříň s drátěným programem do rohu ve spodní části jídelní stůl Vario (TON), 200/100/76cm, židle Lyon (TON), buk, barva natural, čalounění vínově červené Softlen 317 police pod televizí, bílý laminát, pololesk 150/25/35cm kancelářské křeslo Format (PROFIm), čalounění vínově červené A-62 pracovní stůl 160/65cm a šuplíky šířky 54cm, bílý laminát pololesk kancelářské křeslo Format (PROFIm), čalounění vínově červené A-62 pracovní stůl 160 x 65 x 80 cm a šuplíky šířky 54cm, bílý laminát, pololesk sedací vak Tuli Junior, vzor Puojd vlny stolička Punton (TON), buk, barva natural, čalounění vínově červené Softlen 317 OBÝVACÍ POKOJ, s.v. 2760mm police nad pianem, bílé lamino, polo lesk přisazená svítidla Zero (Lucis), průměr 60 a 41cm vlastní fotografie v rámečku Stojanové svítidlo Eseo (Massive) nástěnné hodiny PLUG INN (Nextime), průměr 60cm, barva červená PŘEDSÍŇ, POZOR s.v. 2385mm PŘEDSÍŇOVÁ STĚNA, bílý laminát, mat otevřené police na čepice, šály, rozměry 35 x 31,5 x 35 cm (š. x h. x v.) pro krabice například IKEA 32 x 33 x 32 cm úložné prostory, posuvná dvířka, úchytky zapuštěné tzv. mušle dveře do obývacího prostoru skříňka s rozvody dveře na chodbu osvětlení LED páskem 2760 digitální piano Kawai osvětlení LED páskem zrcadlo tapeta listy Fiona Light and Bright za sklem na boční stěně skříňka s rozvody stolička Punton (TON), buk, barva natural, čalounění vínově červené Softlen 317 konferenční stolek, 110 x 60 x 42 cm, bílé lamino, pololesk pohovka Trento (BOHM) 307 x 197cm tmavě hnědá kůže PRINCE otevřené police botníku pro 14 párů bot, také slouží jako lavice na sednutí konferenční stolek, 110 x 60 x 42 cm, bílé lamino, pololesk - VÝROBNÍ VÝKRES

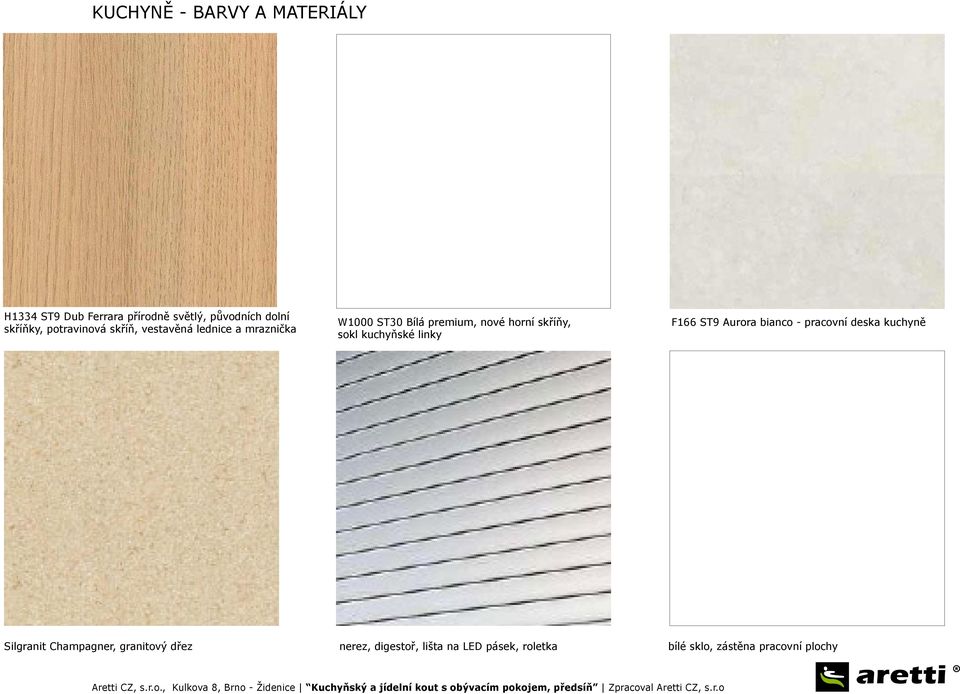

6 KUCHYNĚ - BARVY A MATERIÁLY H1334 ST9 Dub Ferrara přírodně světlý, původních dolní skříňky, potravinová skříň, vestavěná lednice a mraznička W1000 ST30 Bílá premium, nové horní skříňy, sokl kuchyňské linky F166 ST9 Aurora bianco - pracovní deska kuchyně Silgranit Champagner, granitový dřez nerez, digestoř, lišta na LED pásek, roletka bílé sklo, zástěna pracovní plochy

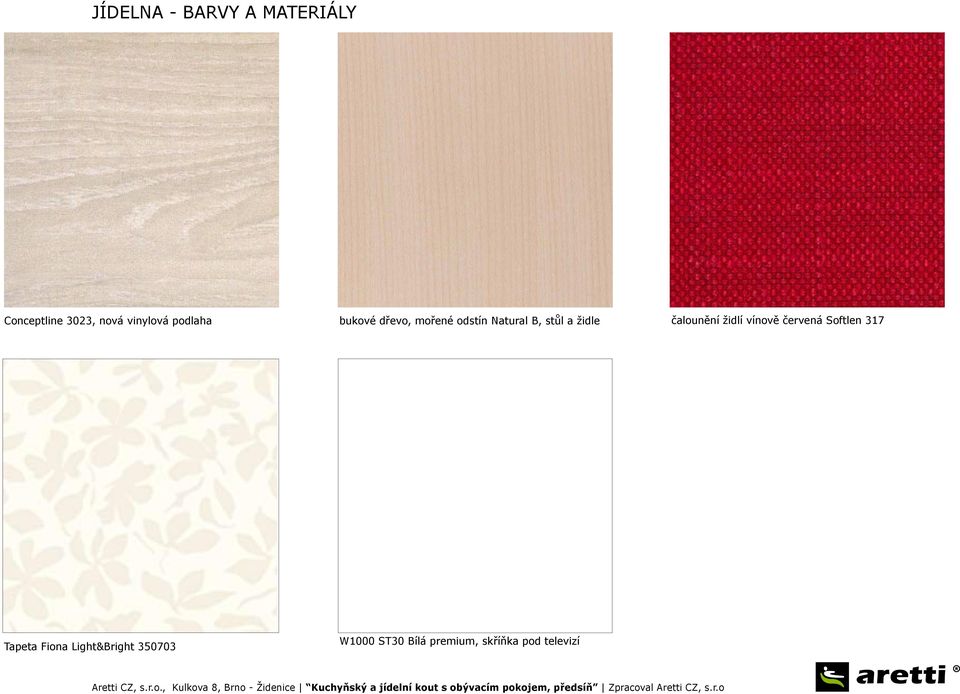

7 JÍDELNA - BARVY A MATERIÁLY Conceptline 3023, nová vinylová podlaha bukové dřevo, mořené odstín Natural B, stůl a židle čalounění židlí vínově červená Softlen 317 Tapeta Fiona Light&Bright W1000 ST30 Bílá premium, skříňka pod televizí

8 OSVĚTLENÍ KUCHYNĚ Osvětlení kuchyňského pracovního prostoru bude zajištěno okolo digestoře LED pásky uloženými v liště v barvě nerez, dále bude podsvíceno dno horních skříněk. Celý kuchyňský prostor bude osvěten napínaným podhleden a LED osvětlením Barrisol. Nad jídelním stolem bude zavěšené svítidlo Zero (LUCIS), průměr 50cm. LED pásek v liště podsvícené dno horních skříněk napínaný podhled Barrisol zavěšené svítidlo Zero (LUCIS)

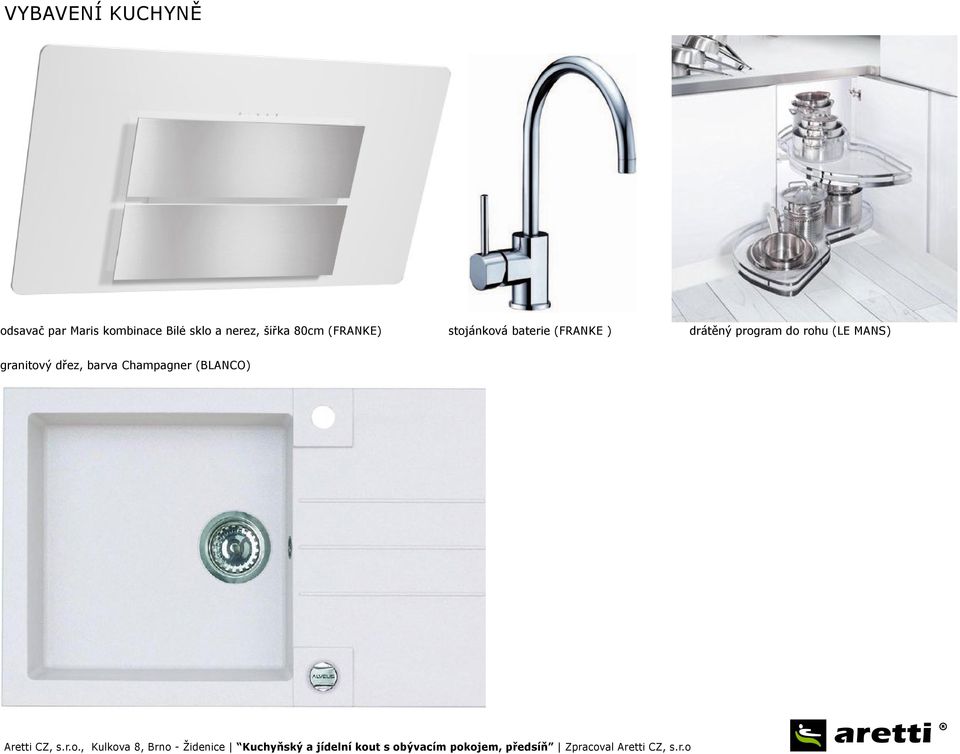

9 VYBAVENÍ KUCHYNĚ odsavač par Maris kombinace Bílé sklo a nerez, šířka 80cm (FRANKE) stojánková baterie (FRANKE ) drátěný program do rohu (LE MANS) granitový dřez, barva Champagner (BLANCO)

10 VYBAVENÍ JÍDELNY + OBÝVACÍHO POKOJE jídelní stůl Vario 100x200 cm, židle Lyon (TON), bukové dřevo, barva Natural B, čalounění Softline 317 tapeta (Fiona Light and Bright) hodiny PLUG INN (Nextime) - v barvě černé, červené konf. stolek 110 x 60 x 42 cm, bílé lamino lesk konferenční stolek, 110 x 60 x 42 cm, bílé lamino, pololesk - VÝROBNÍ VÝKRES

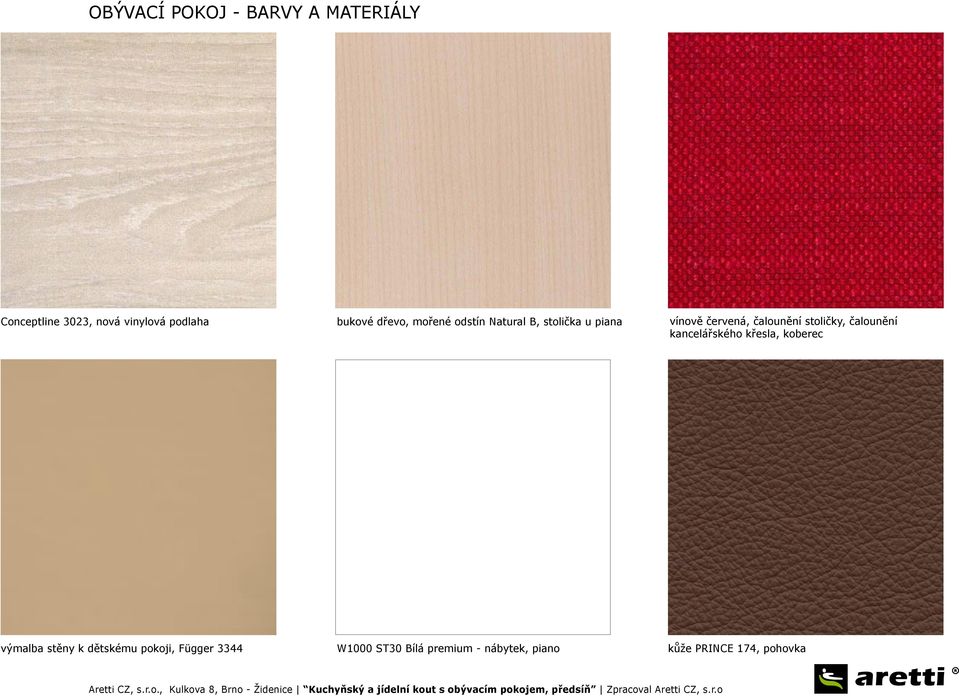

11 OBÝVACÍ POKOJ - BARVY A MATERIÁLY Conceptline 3023, nová vinylová podlaha bukové dřevo, mořené odstín Natural B, stolička u piana vínově červená, čalounění stoličky, čalounění kancelářského křesla, koberec výmalba stěny k dětskému pokoji, Függer 3344 W1000 ST30 Bílá premium - nábytek, piano kůže PRINCE 174, pohovka

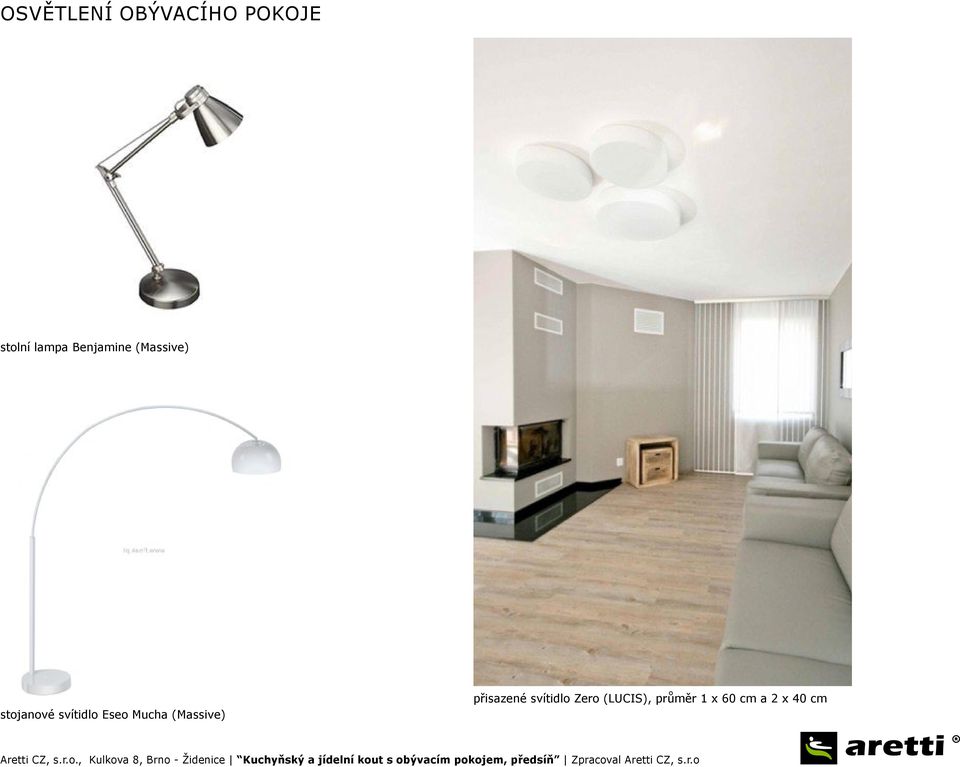

12 OSVĚTLENÍ OBÝVACÍHO POKOJE stolní lampa Benjamine (Massive) stojanové svítidlo Eseo Mucha (Massive) přisazené svítidlo Zero (LUCIS), průměr 1 x 60 cm a 2 x 40 cm

13 VYBAVENÍ OBÝVACÍHO POKOJE pohovka TRENTO (BOHM), tmavě hnědá kůže PRINCE 174 sedací vak Junior (TULI), vzor Puojd vlny pracovní stůl - design jako na obrázku, materiál bílé lamino, pololesk Miroo koberec obdélník, vínově červená barva PIA rot

14 VYBAVENÍ PRACOVNÍHO MÍSTA kancelářské křeslo Format (ProfiM), čalounění vínově červená A-62 pracovní stůl, materiál bílé lamino, pololesk průchodka na kabely, bílá stolní lampa Benjamine (Massive)

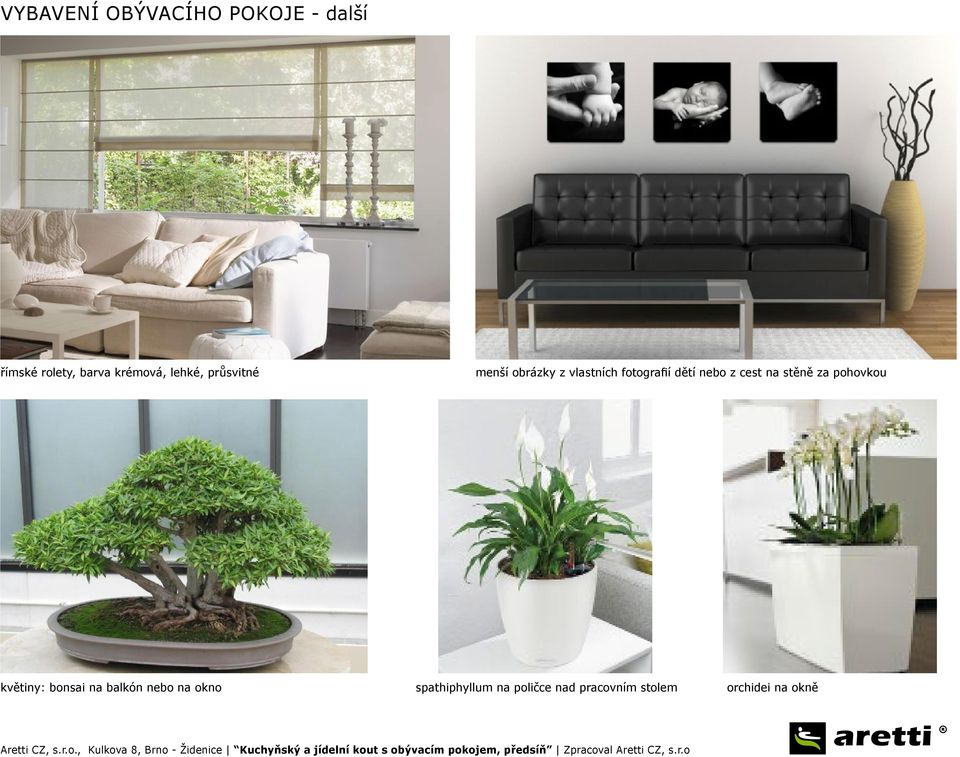

15 VYBAVENÍ OBÝVACÍHO POKOJE - další římské rolety, barva krémová, lehké, průsvitné menší obrázky z vlastních fotografií dětí nebo z cest na stěně za pohovkou květiny: bonsai na balkón nebo na okno spathiphyllum na poličce nad pracovním stolem orchidei na okně

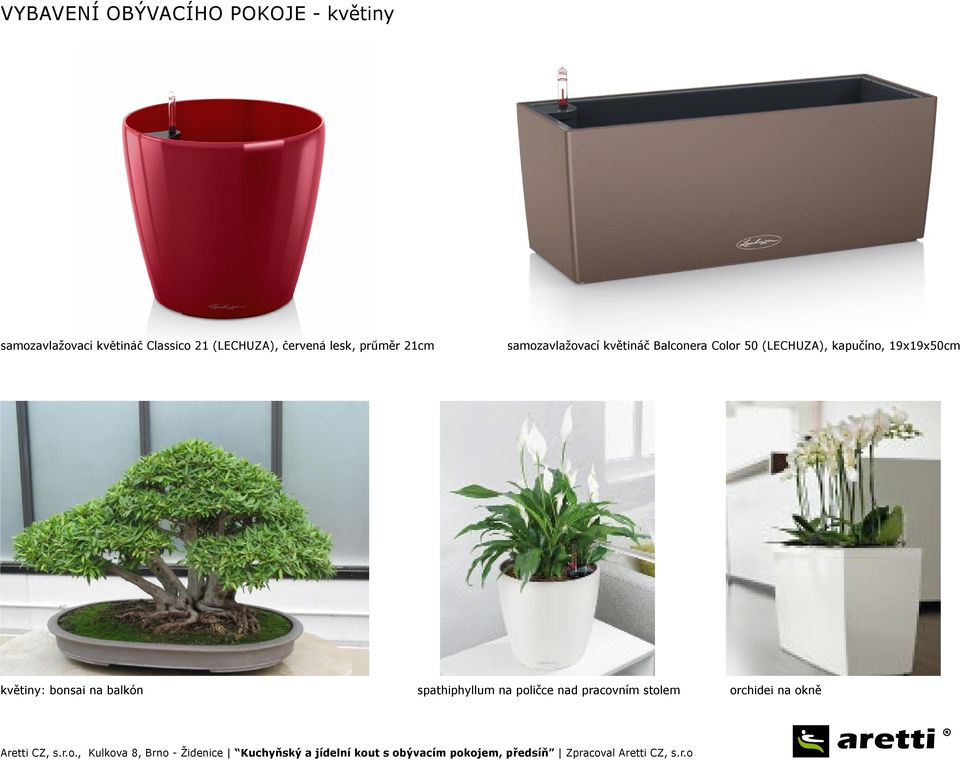

16 VYBAVENÍ OBÝVACÍHO POKOJE - květiny samozavlažovací květináč Classico 21 (LECHUZA), červená lesk, průměr 21cm samozavlažovací květináč Balconera Color 50 (LECHUZA), kapučíno, 19x19x50cm květiny: bonsai na balkón spathiphyllum na poličce nad pracovním stolem orchidei na okně

17 VYBAVENÍ OBÝVACÍHO POKOJE Kawai digitální piano stolička ke pianu Punton (TON), buk Natural B, čalounění Softlen 317

18 závěsné svítidlo Zero (Lucis), průměr 50cm elní stůl Vario (TON), 200/100/76cm, židle Lyon N), buk, barva natural, čalounění vínově rvené Softlen 317 PŘEDSÍŇ - výkres botníku tapeta listy Fiona Light and Bright police pod televizí, bílý laminát, pololesk 150/25/35cm římské rolety - krémové, průsvitné, hodně lehké kancelářské křeslo Format (PROFIm), čalounění vínově červené A-62 na okně samozavlažovací květináč Lechuza, vínově červená barva, rostlina orchidei pracovní stůl 160/65cm a šuplíky šířky 54cm, bílý laminát pololesk kancelářské křeslo Format (PROFIm), čalounění vínově červené A-62 samozavlažovací květináč Lechuza, vínově červená barva, rostlina spathiphyllum police nad pracovním stolem, bílé lamino, pololesk osvětlení LED páskem pracovní stůl 160 x 65 x 80 cm a šuplíky šířky 54cm, bílý laminát, pololesk stolní lampa Benjamin (Massive) přisazená svítidla Zero (Lucis), průměr 60 a 41cm Flügger 3344 Botník bude z bílého lamina. Na nízký botník s poličkami si můžete sednou, posadit dítě, odložit těžkou tašku... Jednu polici botníku by bylo dobré nedělit po výšce, aby se zde daly umístit i vysoké boty. Nad sedací lavicí jsou věšáky na kabáty na straně blíže vchodovým dveřím, poličky na krabice na drobné sezónní oblečení na straně blíže obývacímu pokoji, uprostřed je velké zrcadlo. Pod stropem jsou úložné prostory s posuvními dvířky, se kterými se ve výšce lépe manipuluje než s výklopy. sedací vak Tuli Junior, vzor Puojd vlny krémová výmalba odstín stolička Punton (TON), buk, barva natural, čalounění vínově červené Softlen úložný koš PJÄS (IKEA) úchytky zápustné (KILI) věšáky na kabáty (KILI) vlastní fotografie v rámečku Stojanové svítidlo Eseo (Massive) nástěnné hodiny PLUG INN (Nextime), průměr 60cm, barva červená PŘEDSÍŇ, POZOR s.v. 2385mm PŘEDSÍŇOVÁ STĚNA, bílý laminát, mat otevřené police na čepice, šály, rozměry 35 x 31,5 x 35 cm (š. x h. x v.) pro krabice například IKEA 32 x 33 x 32 cm úložné prostory, posuvná dvířka, úchytky zapuštěné tzv. mušle dveře do obývacího prostoru skříňka s rozvody dveře na chodbu osvětlení LED páskem zrcadlo tapeta listy Fiona Light and Bright za sklem na boční stěně skříňka s rozvody x pohovka Trento (BOHM) 307 x 197cm tmavě hnědá kůže PRINCE 174 tapeta (Fiona Light and Bright) za sklem - drobnější měřítko než na stěně u jídelního stolu otevřené police botníku pro 14 párů bot, také slouží jako lavice na sednutí

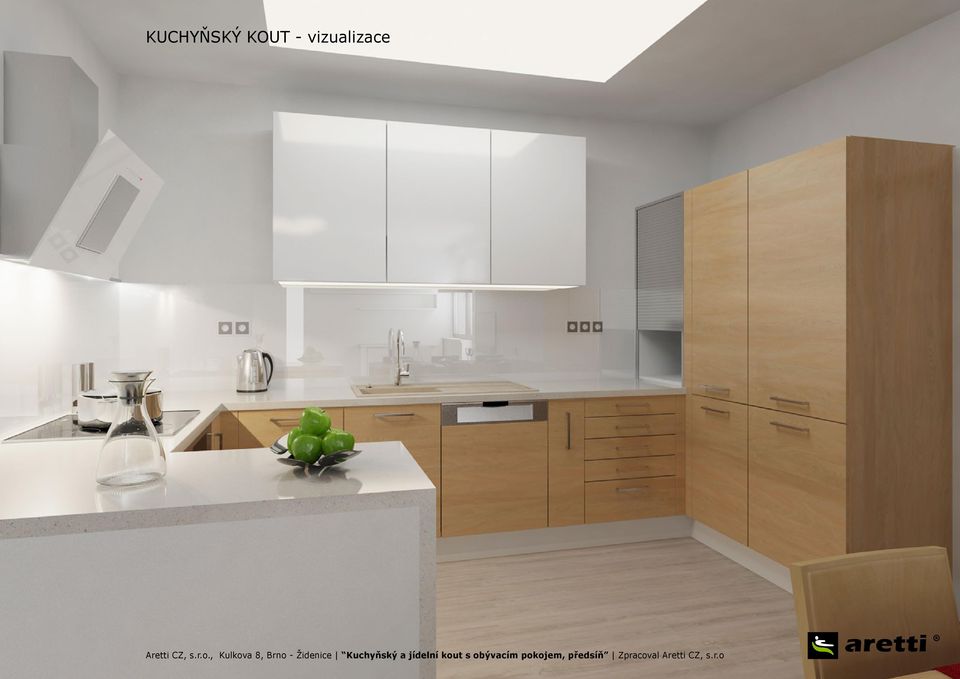

19 KUCHYŇSKÝ KOUT - vizualizace

20 KUCHYŇSKÝ KOUT - vizualizace

21 KUCHYŇSKÝ KOUT - vizualizace POZN.: oproti vizualizaci je přední stěna kuchyňského poloostrůvku protažena až k zemi (bez soklu)

22 OBÝVACÍ POKOJ - vizualizace POZN.: oproti vizualizaci je přední stěna kuchyňského poloostrůvku protažena až k zemi (bez soklu)

23 OBÝVACÍ POKOJ - vizualizace POZN.: vzhled konf. stolku a rozměry polic platí dle technických výkresů nábytku

24 OBÝVACÍ POKOJ - vizualizace POZN.: vzhled konf. stolku a rozměry polic platí dle technických výkresů nábytku

25 PŘEDSÍŇ - vizualizace

26 PŘEDSÍŇ - vizualizace

27 PŘEDSÍŇ - vizualizace

28 TECHNICKÁ SPECIFIKACE TRUHLÁŘSKÝCH VÝROBKŮ

29 PRACOVNÍ STŮL Provedení styku pracovní desky a nohy stolu podle referenčního obrázku.

30 POLICE NAD PRACOVNÍM STOLEM police nad pracovním stolem, kotvena na skryté konzoly, 233,6 x 25 x 67,2 cm, LTD Bílá premium W1000 ST30 EGGER - VÝROBNÍ VÝKRES POHLED ŘEZOPOHLED osvětlení LED páskem v ALU liště osvětlení LED páskem v ALU liště - v přední části police PŮDORYS

31 POLICE NAD PIANEM police nad pianem, kotvena na skryté konzoly, 137,6 x 25 x 67,2 cm, LTD Bílá premium W1000 ST30 EGGER - VÝROBNÍ VÝKRES POHLED ŘEZOPOHLED osvětlení LED páskem v ALU liště PŮDORYS osvětlení LED páskem v ALU liště - v přední části police

32 KONFERENČNÍ STOLEK

33 PŘEDSÍŇOVÁ STĚNA předsíňová stěna, 203 x 45 x 238,5cm, LTD Bílá premium W1000 ST30 EGGER - VÝROBNÍ VÝKRES ŘEZOPOHLED POHLED ZEPŘEDU posuvná dvířka, úchytky zapuštěné Nidum hliník (KILI), 4ks dveře do obývacího prostoru 450 otevřené police C otevřené police osvětlení LED páskem v ALU liště věšáky na kabáty ALU WP48 hliník (KILI), 7ks C na boční stěně skříňka s rozvody B otevřené police B otevřené police zrcadlo 36 tapeta listy Fiona Light and Bright za sklem A A otevřené police na boty

34 PŘEDSÍŇOVÁ STĚNA PŮDORYS V ÚROVNI AA 1994 ŘEZOPOHLED skříňka s rozvody dveře na chodbu PŮDORYS V ÚROVNI BB PŮDORYS V ÚROVNI CC 490 zrcadlo tapeta listy Fiona Light and Bright za sklem

35 KUCHYNĚ PŮDORYS V kuchyni budou ponechány původní spotřebiče: trouba, myčka a lednice s mrazničkou; pokud to bude možné, ponechat dvířka těchto vestavěných spotřebičů původní.

36 KUCHYNĚ ŘEZOPOHLED NA POLOSTRŮVEK boční stěna LTD Aurora bianco F166 ST9 EGGER drátěný program do rohu odsavač par Franke Maris, šířka 80 cm, barva kombinace nerez a bílé sklo, do komína pracovní deska Aurora bianco F166 ST9, EGGER 38 úchytka Clivia hliník (KILI), délka 236 mm sokl Bílá premium W1000 ST9 EGGER Dub Ferrara přírodně světlý H1334 ST9 EGGER

37 KUCHYNĚ ŘEZOPOHLED NA VARNÉ MÍSTO snížený podhled s Barrisolem 0x120 cm SDK ke stropu ke stávajícímu vývodu digestoře - kvůli symetričnosti (nová digestoř posunutá na stranu) 30 osvětlení LED páskem v ALU liště zástěna bílé sklo 600 pracovní deska Aurora bianco F166 ST9, EGGER odsavač par Franke Maris, šířka 80 cm, barva kombinace nerez a bílé sklo, do komína úchytky úchytky Clivia trouba původní Clivia hliník hliník (KILI), (KILI), délka délka mm mm sokl Bílá premium W1000 ST9 EGGER osvětlení LED páskem v ALU liště uvnitř police boční stěna poloostrůvku, LTD Aurora bianco F166 ST9 EGGER Dub Ferrara přírodně světlý H1334 ST9 EGGER uvnitř drátěný výsuv varná deska buď výměna za indukční nebo původní, podle rozpočtu Dub Ferrara přírodně světlý H1334 ST9 EGGER uvnitř drátěný výsuv

38 KUCHYNĚ ŘEZOPOHLED NA HLAVNÍ PRACOVNÍ PLOCHU SE DŘEZEM snížený podhled s Barrisolem 0x120 cm skříň s roletkou odsavač par Franke Maris, šířka 80 cm, barva kombinace nerez a bílé sklo, do komína 795 zástěna bílé sklo 900 pracovní deska Aurora bianco F166 ST9, EGGER uvnitř police uvnitř police uvnitř police podsvícené dno skříněk drátěný program do rohu 150 úchytky Clivia hliník (KILI), délka 236 mm uvnitř odpadkový koš granitový dřez, barva champagner BLANCO SILGRANIT vestavěná myčka PŮVODNÍ sokl Bílá premium W1000 ST9 EGGER Dub Ferrara přírodně světlý H1334 ST9 EGGER Dub Ferrara přírodně světlý H1334 ST9 EGGER Dub Ferrara přírodně světlý H1334 ST9 EGGER Dub Ferrara přírodně světlý H1334 ST9 EGGER Dub Ferrara přírodně světlý H1334 ST9 EGGER uvnitř drátěný výsuv

39 KUCHYNĚ ŘEZOPOHLED NA ÚLOŽNÉ PROSTORY A LEDNICI snížený podhled s Barrisolem 0x120 mm roletka po celé výšce, barva nerez uvnitř nastavitelné police Dub Ferrara přírodně světlý H1334 ST9, mat, EGGER potravinová skříň s policemi úchytka Clivia hliník (KILI), délka 236 mm Dub Ferrara přírodně světlý H1334 ST9, mat, EGGER vestavěná lednice PŮVODNÍ úchytka Clivia hliník (KILI), délka 364 mm úchytka úchytka Clivia hliník Clivia hliník (KILI), (KILI), délka 236 délka 364 mm 480 mm 600 sokl Bílá premium W1000 ST9 EGGER potravinová skříň s drátěným programem do rohu ve spodní části vestavěná mraznička PŮVODNÍ

40 UPŘESNĚNÍ PRODUKTŮ PŘEDSÍŇ Tapeta (Fiona Light and Bright) vareid= Úchytky Věšák na kabáty a0c00-s Úložné koše např. JÍDELNA Stůl Židle g44p1529.g43p1607 Zavěřené svítidlo nad jídelním stolem Tapeta (Fiona Light and Bright) id=4770&vareid= KUCHYNĚ Podlaha Vinylová Conceptline 3023 White ash Pracovní deska F166 ST9 Aurora bianco Digestoř Dřez Baterie Roletka

41 UPŘESNĚNÍ PRODUKTŮ OBÝVACÍ POKOJ televize piano sedací vak římské rolety křeslo k pracovnímu stolu pohovka přisazená svítidla koberec PIA rot, 200x190 cm stojací lampa lampa stolní stolička k pianu hodiny červené

42 POZNÁMKY
