NAPÁJENÍ. Montážní systém. Řada 141A. Přehled řady výrobků. Montážní systém. Rockwell Automation

Transkript

1 Přehled řady výrobků Typ Řada Charakteristika Možnosti montáže Montáž na přípojnici Iso Montáž na standardní přípojnici Montáž na desku Normy/schválení 141A Moduly přípojnice MCS IsoTM zajišťují maximální bezpečnost. Ochrana prstů i při sejmutí jednotek silového napájení Standardní moduly přípojnice MCS ekonomicky úsporné řešení Moduly jističe pro jističe 140U/140M >100 A Montážní moduly MCS montáž na cylindrickou lištu pomocí šroubů Software MCS Star snadná konfigurace spouštěče podle norem IEC a UL/CSA CE, UL, CSA Strana 1 58 Rockwell Automation Navštivte naši webovou stránku:

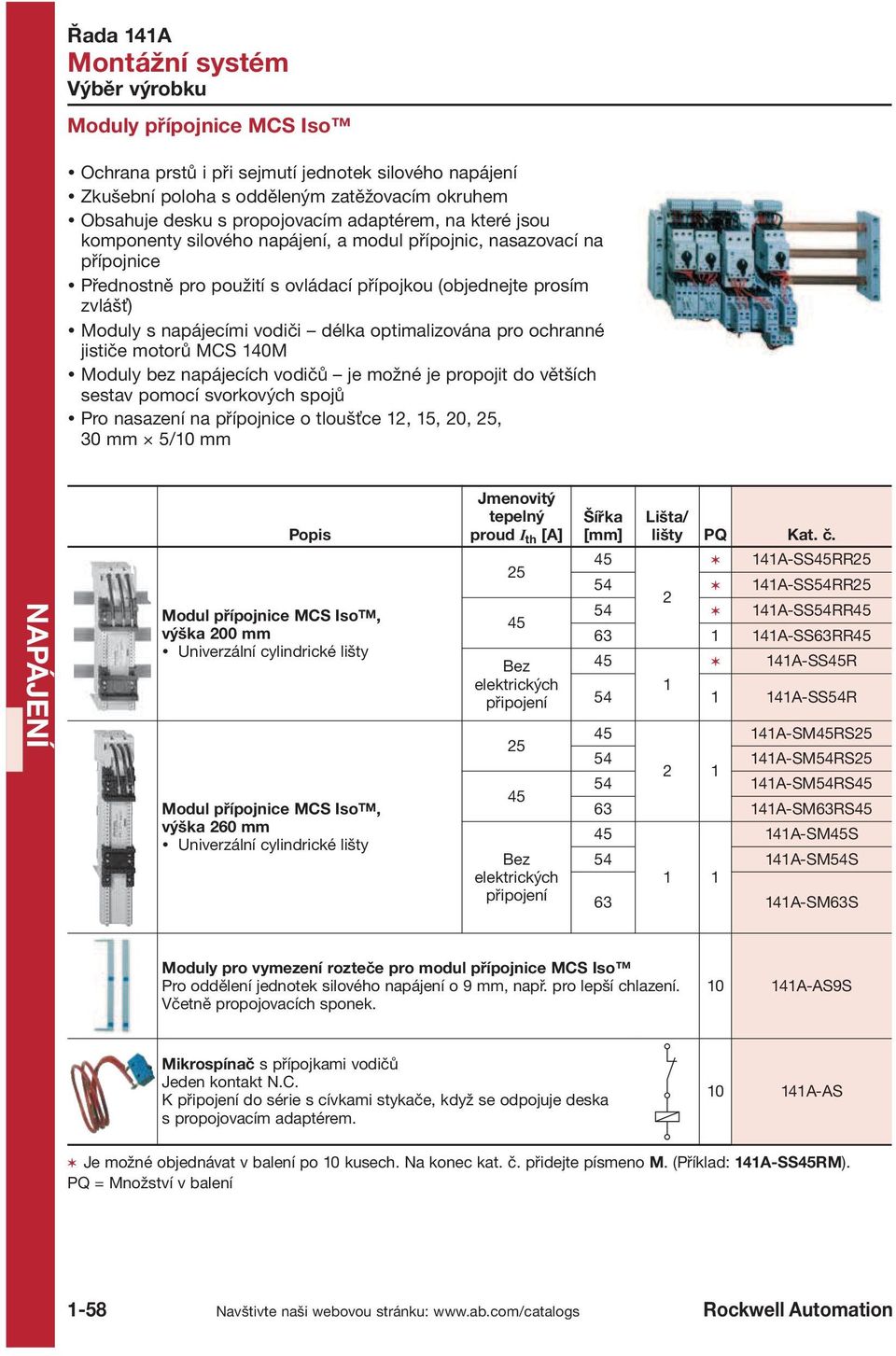

2 Moduly přípojnice MCS Iso Ochrana prstů i při sejmutí jednotek silového napájení Zkušební poloha s odděleným zatěžovacím okruhem Obsahuje desku s propojovacím adaptérem, na které jsou komponenty silového napájení, a modul přípojnic, nasazovací na přípojnice Přednostně pro použití s ovládací přípojkou (objednejte prosím zvlášť) Moduly s napájecími vodiči délka optimalizována pro ochranné jističe motorů MCS 140M Moduly bez napájecích vodičů je možné je propojit do větších sestav pomocí svorkových spojů Pro nasazení na přípojnice o tloušťce 12, 15, 20, 25, 30 mm 5/10 mm Popis Modul přípojnice MCS IsoTM, výška 200 mm Modul přípojnice MCS IsoTM, výška 260 mm Jmenovitý tepelný proud I th [A] 25 Bez elektrických připojení 25 Bez elektrických připojení Šířka [mm] Lišta/ lišty PQ Kat. č. 141A SSRR A SS54RR A SS54RR A SS63RR 141A SSR A SS54R 141A SMRS A SM54RS A SM54RS A SM63RS 141A SMS A SM54S A SM63S Moduly pro vymezení rozteče pro modul přípojnice MCS Iso Pro oddělení jednotek silového napájení o 9 mm, např. pro lepší chlazení. Včetně propojovacích sponek A AS9S Mikrospínač s přípojkami vodičů Jeden kontakt N.C. K připojení do série s cívkami stykače, když se odpojuje deska s propojovacím adaptérem A AS Je možné objednávat v balení po 10 kusech. Na konec kat. č. přidejte písmeno M. (Příklad: 141A SSRM) Navštivte naši webovou stránku: Rockwell Automation

3 Moduly standardních přípojnic MCS Moduly se zapojí přímo do přípojnice Vhodné pro použití s ovládací přípojkou Moduly se jmenovitým proudem dodávají zatěžovací proud prostřednictvím vodičů svorek Moduly mohou tvořit větší platformy pomocí připojovacích sponek Pro nasazení na přípojnice o tloušťce 12, 15, 20, 25, 30 mm 5/10 mm Popis Standardní modul přípojnice MCS, výška 200 mm 1M = kovová lišta Standardní modul přípojnice MCS, výška 260 mm Standardní modul přípojnice MCS, výška připojení 200 mm Pro montáž různých součástí Standardní modul přípojnice MCS, výška připojení 260 mm Pro montáž různých součástí Jmenovitý tepelný proud I th [A] (Pro 140 CMN) 125 (Pro 140M H) Bez el. spojení (tj. pro rev. spouštěče) 25 Bez el. spojení (tj. pro rev. spouštěče) Šířka [mm] Lišta/ lišty PQ Kat. č. 141A GSRR A GS54RR A GS54RR A GS63RR A GS90M M 1 141A GS180M A GS270M A GS90M125H 180 1M 1 141A GS180M125H A GS270M125H 141A GSR A GS54R A GS72S A GS81S A GMRS A GM54RS A GM54RS A GM63RS 141A GMS A GM54S A GM63S 141A FSS A FS54S A FS63S A FS72S A FS81S A FMSS A FM54SS A FM63SS A FM72SS A FM81SS63 Oddělovací modul Pro oddělení jednotek silového napájení o 9 mm, např. pro lepší chlazení. Včetně propojovacích sponek A AS9B Je možné objednávat v balení po 10 kusech. Na konec kat. č. přidejte písmeno M. (Příklad: 141A GSRM). Rockwell Automation Navštivte naši webovou stránku:

4 Moduly standardních přípojnic MCS >100 A Moduly >100 A se na přípojnice montují pomocí šroubů Posuvné matice pro nastavení pozice namontovaných součástí Verze se svorkami nahoře dole Pro montáž součástí se jmenovitým proudem 100 A (napájení a silové napájení) Pro nasazení na přípojnice o tloušťce 12, 15, 20, 25, 30 mm 5/10 mm Popis Standardní modul přípojnice se svorkami nahoře výška 222 mm S rámovými svorkami pro elektrické připojení nahoře Vodič 70 mm2 (2/0 AWG) Univerzální možnost montáže s posuvnými kapsovými maticemi Standardní modul přípojnice se svorkami nahoře výška 320 mm S rámovými svorkami pro elektrické připojení nahoře Vodič 120 mm2 (250 MCM) Univerzální možnost montáže s posuvnými kapsovými maticemi Standardní modul přípojnice se svorkami dole výška 222 mm S rámovými svorkami pro elektrické připojení nahoře Vodič 70 mm2 (2/0 AWG) Univerzální možnost montáže s posuvnými kapsovými maticemi Jmenovitý tepelný proud I th [A] Šířka [mm] Kat. č A FS108V200T A FL110V250T A FS108V200B Standardní modul přípojnice se svorkami dole výška 320 mm S rámovými svorkami pro elektrické připojení nahoře Vodič 120 mm2 (250 MCM) Univerzální možnost montáže s posuvnými kapsovými maticemi A FL110V250B Modul standardních přípojnic MCS S rámovými svorkami nahoře dole Pro zapojení na 10mm dvojité přípojnice A FL250V630U 1 60 Navštivte naši webovou stránku: Rockwell Automation

5 Moduly standardní přípojnice MCS pro jističe Popis Jmenovitý tepelný proud I th [A] Šířka [mm] Kat. č. Standardní modul přípojnice s ohebnými přívody Vodiče pro elektrické spojení Pro použití s jističem řady 140U (rám H) Pro použití s jističem řady 140M (rám H) A CUH125T A CUH125B Modul se standardními přípojnicemi se zadními spojovacími čepy pro elektrické spojení Pro použití s jističi řady 140U (rámy J, K L) Pro použití s jističi řady 140M (rámy J, K L) 250 (rám J) 630 (rámy K a L) A CUJ A CUL600 Rockwell Automation Navštivte naši webovou stránku:

6 Montážní moduly MCS Moduly (obsahující součásti silového napájení) pro montáž pomocí šroubů nasunutí na cylindrické lišty (DIN). Volitelně: ovládací přípojka (objednává se zvlášť) Tři délky modulů pro spouštěče skládající se ze dvou až tří součástí. Moduly mohou tvořit větší platformy pomocí připojovacích sponek (viz příslušenství) Moduly s terminálem PE pro připojení vývodů z motoru včetně PE (pouze pro montáž na cylindrické lišty). Popis Šířka [mm] Lišta/ lišty PQ Kat. č. Montážní modul MCS, výška 228 mm Přednostní využití pro spouštěče skládající se ze dvou součástí 141A WSRR A WS54RR Montážní modul MCS, výška 228 mm, s terminálem PE. Přednostní využití pro spouštěče skládající se ze dvou součástí Montážní modul MCS, výška 283 mm Přednostně pro použití se spouštěči skládajícími se ze tří součástí a vybavenými ochrannými relé 193 ED/EE Montážní modul MCS, výška 283 mm, s terminálem PE. Přednostně pro použití se spouštěči skládajícími se ze tří součástí a vybavenými ochrannými relé 193 ED/EE 1 141A WSRRP A WS54RRP 141A WMRR A WM54RR 1 141A WMRRP A WM54RRP Montážní modul MCS, výška 333 mm Přednostně pro použití se spouštěči skládajícími se ze tří součástí a vybavenými ochrannými relé 193 EC 141A WLRR A WL54RR Montážní modul MCS, výška 333 mm, s terminálem PE. Přednostně pro použití se spouštěči skládajícími se ze tří součástí a vybavenými ochrannými relé 193 EC 1 141A WLRRP A WL54RRP Oddělovací modul pro montážní moduly Pro oddělení jednotek silového napájení o 9 mm, např. pro lepší chlazení. Včetně propojovacích sponek A AS9W 1 62 Navštivte naši webovou stránku: Rockwell Automation

7 Přípojnicové komponenty Přípojnicový pojistkový vypínač odpojovač s pojistkami Přípojnicový držák pojistky držák pojistky Popis PQ Kat. č. Pro tavné vložky D02, pro pojistky D01 použijte redukci Pro válcové pojistkové vložky NFC Pro válcové pojistkové vložky NFC Řídicí spínač Řídicí spínač pro signalizaci pozice ON/OFF (Zap/Vyp) víčka Pro 140 NF0102, 140 NF1038 a 140 NFH V AC/5 A; 30 V DC/4 A 400 V AC 63 A 1 141A NF V AC 32 A 1 141A NF V AC 32 A 1 141A NFH A NFASNF Oddělovací modul Připojitelný na obou stranách 9 mm široký 5 141A NFAD Redukce Redukce D02 pro pojistky D01 Pro 141A NF0102 Přípojnicové objímky na pojistky třídy J Jen pro zapojení na 10 mm a dvojité přípojnice Spojení dole nahoře Pro pojistky v souladu s UL Posuvný pojistkový spodek NH Bez ochranných krytů NH Velikost 00/ mm Napínací svorky Šroubové svorky A NFAR A 1 141A NFJ A 1 141A NFJ A 1 141A NFJ A 4 141A NFH2C 160 A 4 141A NFH2S Ochranná krytka NH Pro posuvný pojistkový spodek NH A NFAC00B Při trvalém zatížení nad 35 A se doporučuje použití oddělovacího modulu 141A NFAD. Rockwell Automation Navštivte naši webovou stránku:

8 Přípojnicové komponenty, pokračování Pojistkový odpojovač NH Spojení dole nahoře Velikost 00 pro zapojení na 5, 10 mm široké a dvojité přípojnice. Konverzní sada velikostí 1 a 2 141A NFAFR5 je zapotřebí pro zapojení na 5 mm přípojnice. Velikost 3 pouze pro zapojení na 10 mm dvojité přípojnice. Řídicí spínač Pro pojistkové odpojovače NH Signalizace polohy ON/OFF (Zap/Vyp) víka 250 V AC/5 A 30 V DC/4 A Klínová svorka Pro pojistkové odpojovače NH Připojovací příslušenství Konverzní sada Pro pojistkové odpojovače NH k redukci velikosti 1 a 2 na 5 mm přípojnice Kryt pro kabelová oka Pro pojistkový odpojovač NH Je možné je připnout nahoru či dolů Zábrana pro držadlo Pro pojistkový odpojovač NH Pro zablokování okolí držadla zezadu Popis PQ Kat. č. Velikost mm Velikost mm Velikost mm Velikost mm M8 70 mm2 160 A 1 141A NFD160 M mm2 250 A 1 141A NFD250 M mm2 400 A 1 141A NFD400 M mm2 630 A 1 141A NFD630 Velikost A NFASNFD Velikost mm Velikost mm Velikost mm mm A NFVF mm A NFVF mm A NFVF3300 Velikosti 1 a A NFAFR5 Velikost A NFAC00A Velikost A NFAC1A Velikost A NFAC2A Velikost A NFAC3A Velikosti 1, 2 a A NFAB 1 64 Navštivte naši webovou stránku: Rockwell Automation

9 Přípojnicové komponenty, pokračování Podpěra přípojnice 60 mm rozteč mezi póly s vnitřními montážními otvory (vyhovuje požadavkům na rozteč mezi napáječi podle UL508A) Podpěra přípojnice 60 mm rozteč mezi póly s vnitřními montážními otvory (schváleno pro aplikace s dělenými obvody podle UL508A) Podpěra přípojnice 60 mm rozteč mezi póly 4 pólová s vnitřními montážními otvory Podpěra přípojnice 1 pólová Popis PQ Kat. č. Přípojnice [mm] 12, 20, , 20, Přípojnice [mm] A TU A TR3 141A TR4 141A TR1 Podpěra přípojnice se svorkami 60 mm rozteč mezi póly Svorky pro elektrická připojení 16 mm2 (č. 6 AWG) 3 pólová Přípojnice [mm] A TR3F16 Koncovka přípojnice Zabraňuje kontaktu s koncem přípojnice a zabraňuje vysunutí přípojnice. Koncovku je možné snadno zacvaknout na podpěru přípojnice. Pro použití na 141A TR3/ TR4/ TU3/ TR3E Dvojitá podpěra přípojnice Pro dvojité přípojnice S roztečí 60 mm (vyhovuje požadavkům na rozteč mezi napáječi podle UL508A) A TR3E 4 pólový A TR4E 3 141A T13 1 pólový A T11 Koncovka přípojnice Zabraňuje kontaktu s koncem přípojnice a zabraňuje vysunutí přípojnice. Koncovku je možné snadno zacvaknout na podpěru přípojnice. Díl s přihrádkami Kompatibilní s nosičem zdvojené T přípojnice 141A T13 Kryt přípojnice Pro dvojité přípojnice Zdvojená přípojnice T, délka 2400 mm Pocínovaná měděná přípojnice Držák panelu přípojnice Odděluje galvanicky přípojnici od panelu (požadavek na napájecí obvody podle UL508A) mm 4 141A T13E mm 1 141A BST mm 1 141A BST76 Délka: 2400 mm (1250 A) Délka: 2400 mm (1600 A) Přípojnice [mm] Všechny 5 141A BCT A BT11NZ 1 141A BT12NZ 2 141A BCR Rockwell Automation Navštivte naši webovou stránku:

10 Přípojnicové komponenty, pokračování Popis Přípojnice [mm] PQ Kat. č. Napájecí modul 6 50 mm2 (10 1/0 AWG) 54 mm široký (vyhovuje požadavkům na rozteč mezi napáječi podle UL508A) Napájecí modul mm2 (2 AWG 250 MCM) 81 mm široký (vyhovuje požadavkům na rozteč mezi napáječi podle UL508A) Napájecí modul mm2 (3/0 AWG 350 MCM) 135 mm široký Napájecí modul pro kruhové vodiče mm2 ( MCM) 135 mm široký Napájecí modul pro ploché vodiče do mm ekvivalentní 300 mm2 ( MCM) zatížitelnosti kruhového vodiče 135 mm široký Napájecí modul sestava pro vodiče kruhového průřezu mm2 ( MCM) šířka 153 mm (3 póly po 51 mm) vyhovuje požadavkům na rozteč napáječů podle UL508 kryt 141A BK se objednává zvlášť Napájecí modul sestava pro ploché vodiče do mm ekvivalentní 300 mm2 ( MCM) zatížitelnosti kruhového vodiče vyhovuje požadavkům na rozteč napáječů podle UL508 kryt 141A BK se objednává zvlášť Jednotlivé svorky Jednotlivé svorky pro dodání ke svorkovnicím 2,5 16 mm2 (č 14 6 AWG) Jednotlivé svorky Jednotlivé svorky pro dodání ke svorkovnicím 4 35 mm2 (č 12 2 AWG) Jednotlivé svorky Jednotlivé svorky pro dodání ke svorkovnicím mm2 (č 6 2/0 AWG) Jednotlivé svorky Jednotlivé svorky pro dodání ke svorkovnicím mm2 (č AWG) Profilové svorky Pro dvojité přípojnice Pro připojení k plochým svorkovnicím a pružným měděným svorkovnicím >1600 A jen pro střední přívod 1 66 Navštivte naši webovou stránku: Rockwell Automation A VN A VN A VN A VN3300R 141A VN3300F 141A VU3300R 141A VU3300F A VS A VS A VS A VS A VS A VS A VS mm A VS54136F Pro použití do: mm A VS55121F 1600 A mm A VS56421F mm A/2000 A 3 141A VS56436F mm A/2500 A 3 141A VS58136F mm A/2800 A 3 141A VS510136F
