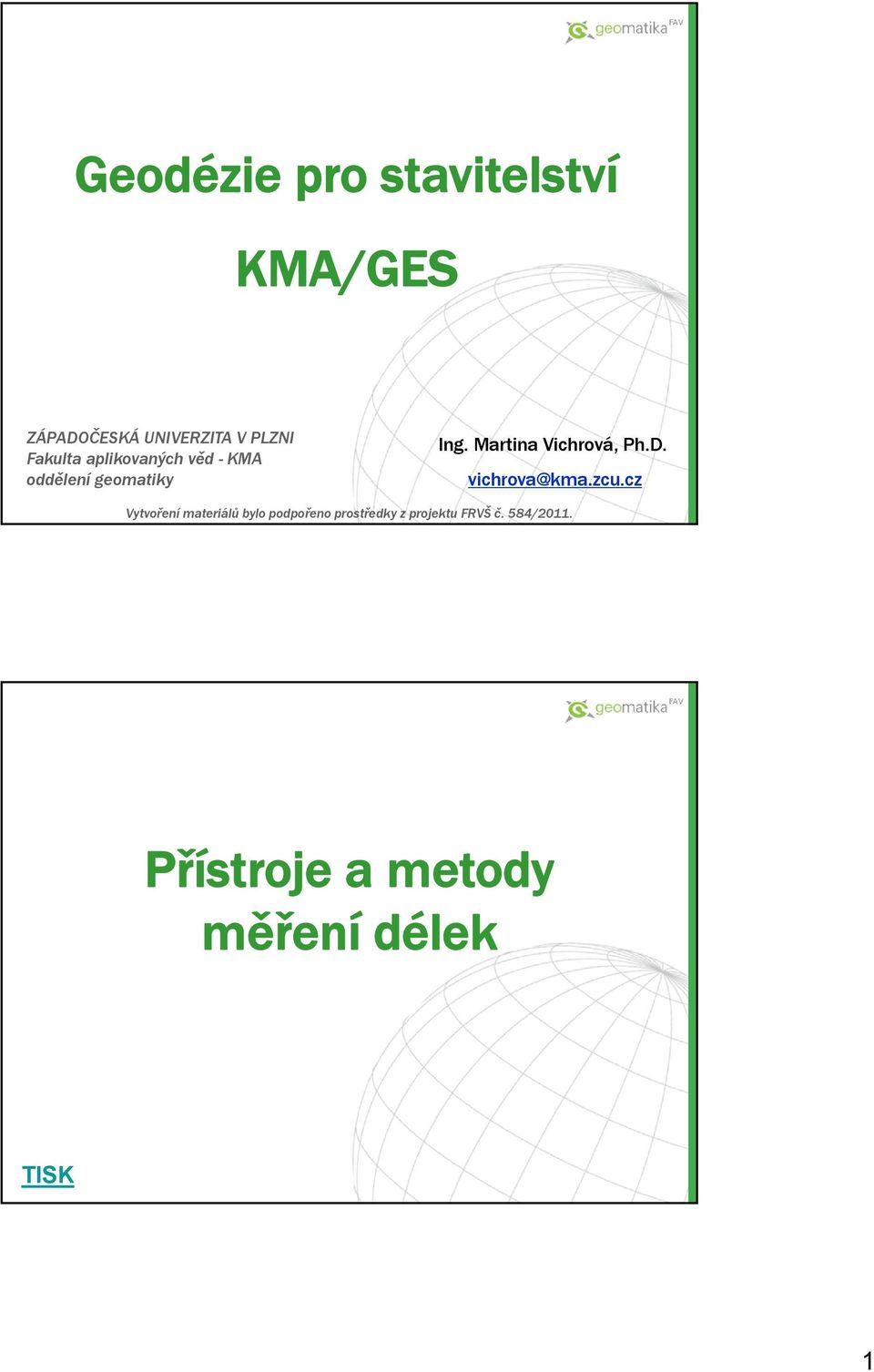

1 Geodézie pro stavitelství KMA/GES ZÁPADOČESKÁ UNIVERZITA V PLZNI Fakulta aplikovaných věd - KMA oddělení geomatiky Ing. Martina Vichrová, Ph.D. vichrova@kma.zcu.cz Vytvoření materiálů bylo podpořeno prostředky z projektu FRVŠ č. 584/2011. Přístroje a metody měření délek TISK 1

2 Délka definice, jednotky Délkou rozumíme vodorovnou vzdálenost mezi dvěma body vyjádřenou v délkových jednotkách. Pro další výpočty se délky redukují do nulového horizontu a převádějí se do zobrazovací roviny. šikmá vodorovná do nulového horizontu do zobrazovací roviny Jednotky Základní délkovou jednotkou je podle ČSN metr, který je definován takto: Metr je délka dráhy, kterou uletí světelný paprsek ve vakuu za 1/ s. Z metru jsou odvozeny další jednotky pro měření délek, které jsou násobky nebo zlomky metru: 1 km (kilometr) = m = 10 3 m 1 cm (centimetr) = 0,01 m = 10-2 m 1 mm (milimetr) = 0,001m = 10-3 m 1 μm (mikrometr) = 0, m = 10-6 m 1 nm (nanometr) = 0, m = 10-9 m Délkové jednotky Vedle metrické soustavy se v praxi dosud můžeme setkat s mírou sáhovou, používanou na území Rakouska-Uherska do roku Základem této soustavy je vídeňský sáh ( ), který se dále dělí na 6 stop ( ), 72 palců ( ) a 864 čárek ( ). Převodní vztahy mezi metrickou soustavou a sáhovou mírou: 1 = 6 = 1, m 1 = 12 = 0, m 1 = 12 = 0, m 1 = 0, m 1 = 1, m 2

3 Definice metru 18. století různé státy, různé jednotky po VFR potřeba jedné jednotky pro všechny * Komise pro míry a váhy nová délková jednotka s názvem METR má mít délku rovnou desetimiliónté části kvadrantu zemského poledníku procházejícího pařížskou hvězdárnou etalon platinová tyč délky jednoho metru zhotovená s přesností 0,01 mm platina je poměrně měkká opotřebovával se zhotoven a definován mezinárodní prototyp metru 1874 vyhotoveno 30 platinoirodových tyčí délky 102 cm a profilu ve tvaru písmene X. Na tyče přenesena délka archivního metru. Na každém konci jsou vyryty tři rysky vždy v odstupu 0,5 mm. Metr je určen vzdáleností středních rysek. mezinárodní prototyp metru prohlášen metr č. 6 Mezinárodní metr byl pak definován jako vzdálenost dvou středních rysek na prototypu, uloženém v Mezinárodním úřadě pro míry a váhy v Sèrves u Paříže, při teplotě 0 C, tlaku jedné atmosféry, v horizontální poloze a při podepření ve dvou bodech nejmenšího průhybu. Definice metru ostatní vyhotovené metry losem rozděleny členským státům Metrické konvence jako národní prototypy Naše republika přistoupila oficiálně k metrické konvenci r a prototyp metru č. 7 získala r Jeho délka je dána rovnicí: rozvoj vědy a techniky nový mezinárodní prototyp přijata nová definice metru, založená na přírodním jevu přijata definice: Metr je délka, rovnající se ,73 násobku vlnové délky záření šířícího se ve vakuu, které přísluší přechodu mezi energetickými hladinami 2p10 a 5d5 atomu kryptonu 86. Poslední definice metru byla schválena r a zní: Metr je délka dráhy, kterou projde světlo ve vakuu za 1/ s. 3

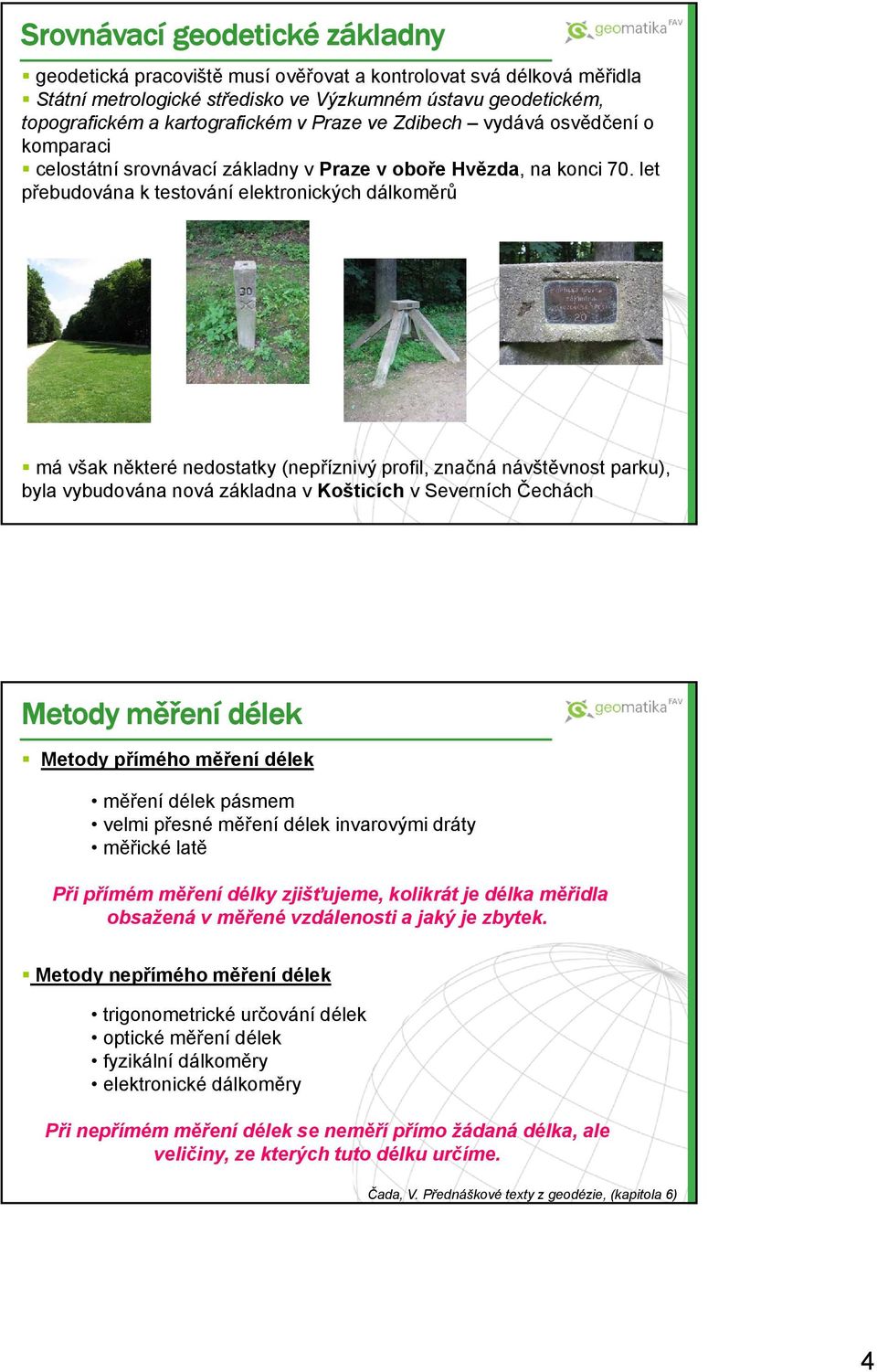

4 Srovnávací geodetické základny geodetická pracoviště musí ověřovat a kontrolovat svá délková měřidla Státní metrologické středisko ve Výzkumném ústavu geodetickém, topografickém a kartografickém v Praze ve Zdibech vydává osvědčení o komparaci celostátní srovnávací základny v Praze v oboře Hvězda, na konci 70. let přebudována k testování elektronických dálkoměrů má však některé nedostatky (nepříznivý profil, značná návštěvnost parku), byla vybudována nová základna v Košticích v Severních Čechách Metody měření délek Metody přímého měření délek měření délek pásmem velmi přesné měření délek invarovými dráty měřické latě Při přímém měření délky zjišťujeme, kolikrát je délka měřidla obsažená v měřené vzdálenosti a jaký je zbytek. Metody nepřímého měření délek trigonometrické určování délek optické měření délek fyzikální dálkoměry elektronické dálkoměry Při nepřímém měření délek se neměří přímo žádaná délka, ale veličiny, ze kterých tuto délku určíme. 4

5 Měření délek pásmem pásma - ocelová, plastová nebo invarová ocelová pásma používají se nejčastěji vyrábějí se z oceli válcované za studena nebo z pérové oceli jsou opatřována ochrannými vrstvami při měření délek pásmem se používají ještě další pomůcky: měřické hřeby, olovnice, sklonoměry, siloměry, výtyčky, stojánky na výtyčky podle požadované přesnosti se metody měření dělí na metody technické a metody přesné Měření délek pásmem technické m. střední chyba metody je několik centimetrů na 100 m technické metody se používají při měření polohopisu metodou pravoúhlých souřadnic, konstrukčních oměrných atd. před vlastním měřením je třeba označit počáteční a koncový bod výtyčkami umístěnými do stojánků, jsou-li koncové body měřené délky od sebe vzdáleny více než tři klady pásma, nebo ve svažitém terénu, je nutné vytýčit ještě mezilehlé body a také je označit výtyčkami měření délky v rovinatém nebo mírně svažitém terénu délka se měří vždy ve vodorovné poloze pásma každá z délek se zásadně měří dvakrát v rovinatém terénu se měří délka tam a zpět ve svažitém terénu se měří ze svahu pokud je mezi počátečním a koncovým bodem měřené délky údolí, rozdělí se měřená délka mezilehlým bodem na dva úseky, aby mohla být délka měřena vždy ze svahu 5

6 Měření délek pásmem technické m. střední chyba metody je několik centimetrů na 100 m technické metody se používají při měření polohopisu metodou pravoúhlých souřadnic, konstrukčních oměrných atd. před vlastním měřením je třeba označit počáteční a koncový bod výtyčkami umístěnými do stojánků, jsou-li koncové body měřené délky od sebe vzdáleny více než tři klady pásma, nebo ve svažitém terénu, je nutné vytýčit ještě mezilehlé body a také je označit výtyčkami měření délky v rovinatém nebo mírně svažitém terénu délka se měří vždy ve vodorovné poloze pásma každá z délek se zásadně měří dvakrát v rovinatém terénu se měří délka tam a zpět ve svažitém terénu se měří ze svahu pokud je mezi počátečním a koncovým bodem měřené délky údolí, rozdělí se měřená délka mezilehlým bodem na dva úseky, aby mohla být délka měřena vždy ze svahu Měření délek pásmem technické m. Měření začíná přiřazením nuly pásma na počáteční bod délky. Pásmo se zařadí do směru spojnice koncových bodů a uvede se do vodorovné polohy. Pásmo se napne silou, která by měla odpovídat 100 N. Po napnutí pásma a přesném nastavení nuly pásma na počáteční značku pomocník na druhém konci pásma prováží konec pásma na terén pomocí olovnice a toto místo označí měřickým hřebem, zapíchnutým šikmo do terénu, nebo v případě tvrdého terénu křídou. Při dalších kladech se postup měření opakuje. Počet kladů n se zaznamenává do zápisníku. Zadní pomocník sbírá pro kontrolu měřické hřeby, jejichž počet musí souhlasit s počtem kladů zaznamenaných do zápisníku!!! Zbytek z délky mezi posledním kladem a koncovým bodem měřené délky se přečte podle přiloženého pásma. 6

7 Měření délek pásmem technické m. délka z prvního měření (n je počet kladů pásma, b je délka pásma, z je zbytek délky délka z druhého měření rozdíl obou měření nesmí být větší než povolená odchylka výsledná délka se vypočte jako aritmetický průměr obou měření: Měření délek pásmem technické m. měření délky ve svažitém terénu délky se měří v šikmých polohách pásma šikmé klady je však třeba převést na vodorovné je třeba změřit sklon βi každého kladu pásma sklonoměrem vodorovné průměty bi šikmých kladu b vodorovný průmět celé délky Délka se opět měří dvakrát a určí se jako aritmetický průměr. 7

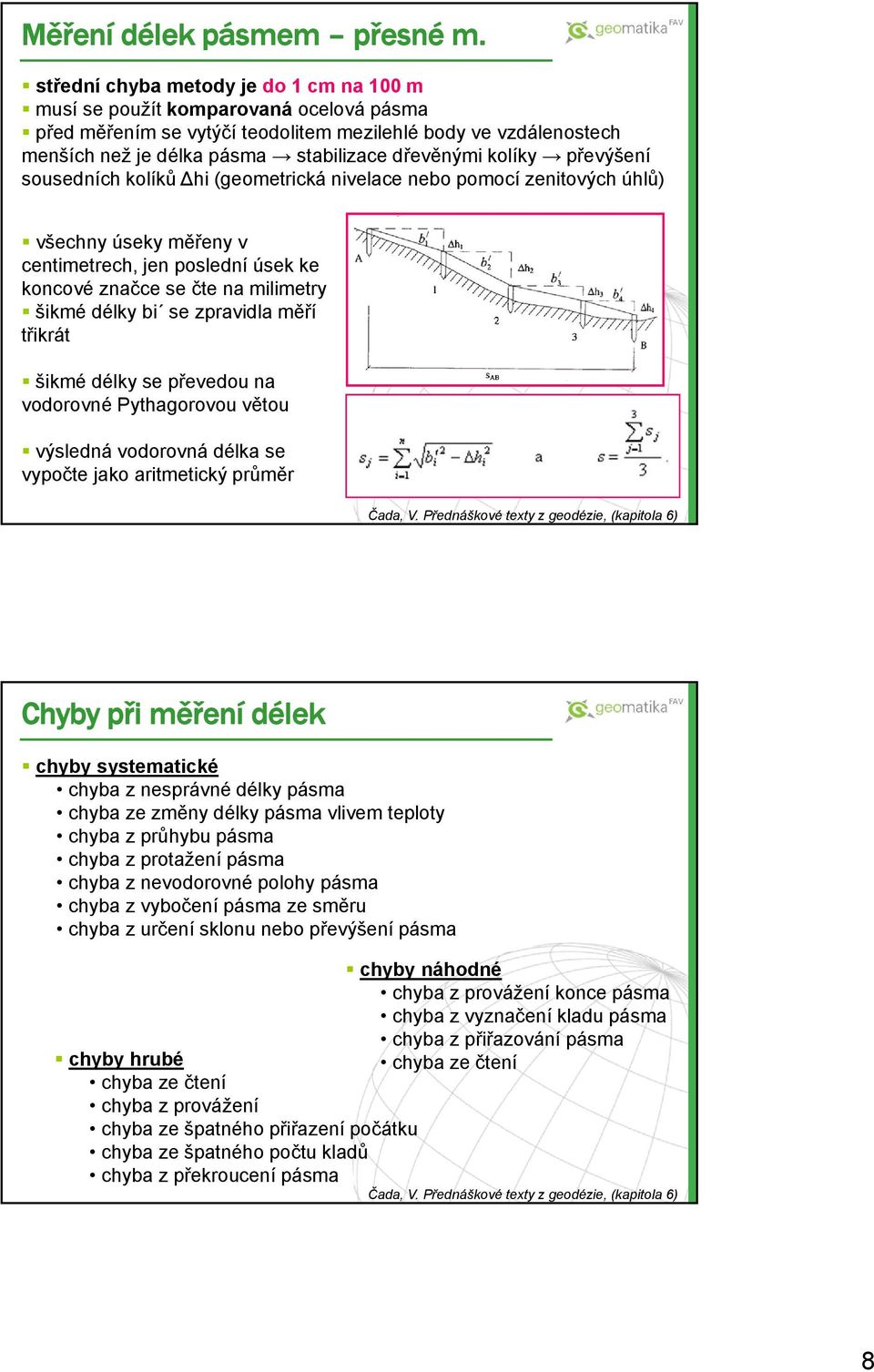

8 Měření délek pásmem přesné m. střední chyba metody je do 1 cm na 100 m musí se použít komparovaná ocelová pásma před měřením se vytýčí teodolitem mezilehlé body ve vzdálenostech menších než je délka pásma stabilizace dřevěnými kolíky převýšení sousedních kolíků hi (geometrická nivelace nebo pomocí zenitových úhlů) všechny úseky měřeny v centimetrech, jen poslední úsek ke koncové značce se čte na milimetry šikmé délky bi se zpravidla měří třikrát šikmé délky se převedou na vodorovné Pythagorovou větou výsledná vodorovná délka se vypočte jako aritmetický průměr Chyby při měření délek chyby systematické chyba z nesprávné délky pásma chyba ze změny délky pásma vlivem teploty chyba z průhybu pásma chyba z protažení pásma chyba z nevodorovné polohy pásma chyba z vybočení pásma ze směru chyba z určení sklonu nebo převýšení pásma chyby náhodné chyba z provážení konce pásma chyba z vyznačení kladu pásma chyba z přiřazování pásma chyby hrubé chyba ze čtení chyba ze čtení chyba z provážení chyba ze špatného přiřazení počátku chyba ze špatného počtu kladů chyba z překroucení pásma 8

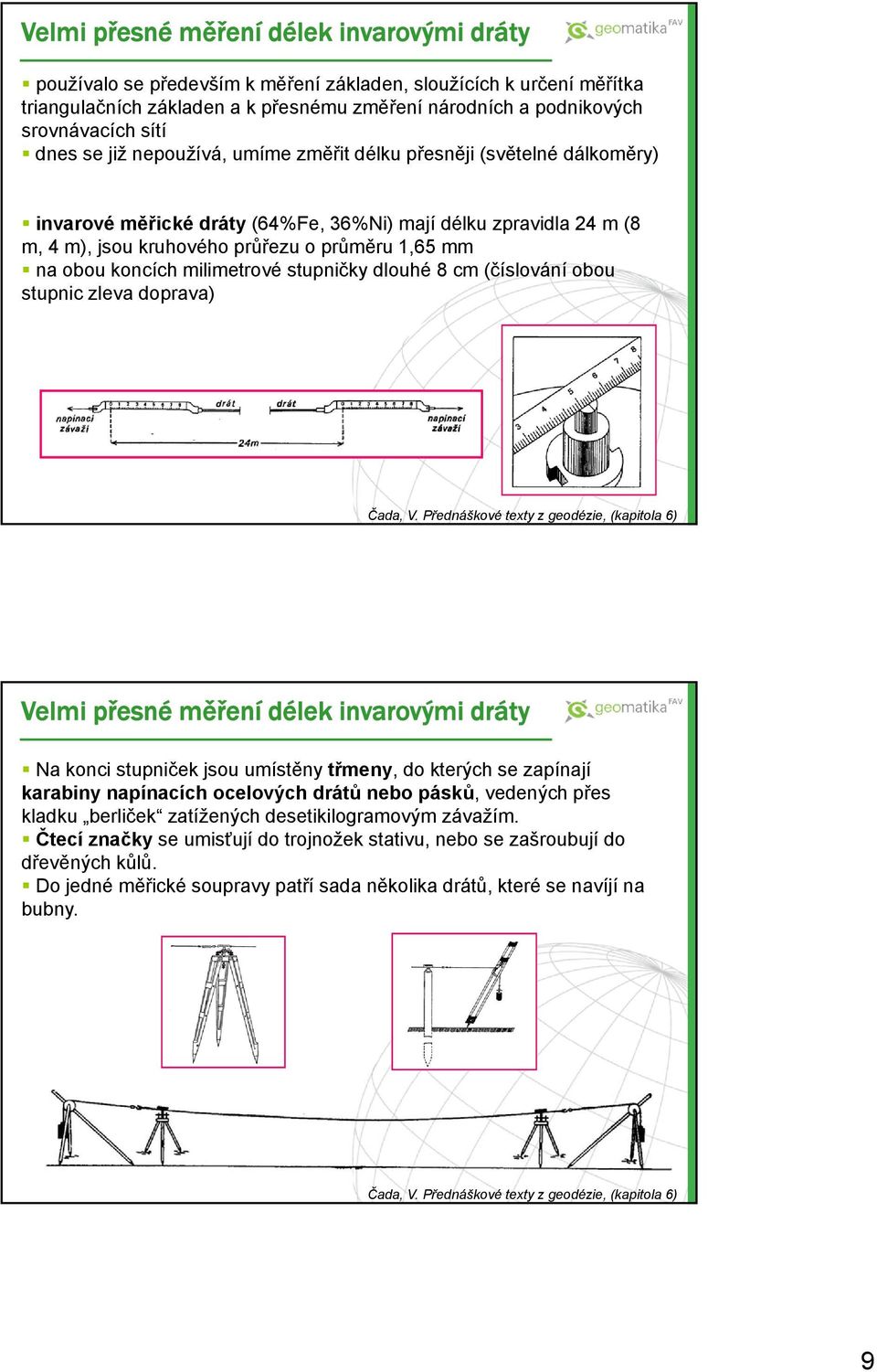

9 Velmi přesné měření délek invarovými dráty používalo se především k měření základen, sloužících k určení měřítka triangulačních základen a k přesnému změření národních a podnikových srovnávacích sítí dnes se již nepoužívá, umíme změřit délku přesněji (světelné dálkoměry) invarové měřické dráty (64%Fe, 36%Ni) mají délku zpravidla 24 m (8 m, 4 m), jsou kruhového průřezu o průměru 1,65 mm na obou koncích milimetrové stupničky dlouhé 8 cm (číslování obou stupnic zleva doprava) Velmi přesné měření délek invarovými dráty Na konci stupniček jsou umístěny třmeny, do kterých se zapínají karabiny napínacích ocelových drátů nebo pásků, vedených přes kladku berliček zatížených desetikilogramovým závažím. Čtecí značky se umisťují do trojnožek stativu, nebo se zašroubují do dřevěných kůlů. Do jedné měřické soupravy patří sada několika drátů, které se navíjí na bubny. 9

10 Velmi přesné měření délek invarovými dráty Na konci stupniček jsou umístěny třmeny, do kterých se zapínají karabiny napínacích ocelových drátů nebo pásků, vedených přes Měřické práce začínají vytyčením směru základny kladku berliček pomocí zatížených teodolitu. desetikilogramovým závažím. Čtecí značky Délka se se umisťují rozměří po do 24 trojnožek m, označí stativu, se kolíkem nebo nebo se zašroubují se do do dřevěných země kůlů. zapustí kůl. Do jedné Převýšení měřické soupravy sousedních patří bodů sada se zjistí několika nivelací. drátů, které se navíjí na bubny. Drát se přiloží stupničkami ke čtecím značkám a napíná se pomocí napínacího zařízení. Potom se čtou současně čtení na obou stupničkách a teplota. Každý úsek se měří několikrát, vždy s malým posunem drátu na kladkách. Při pečlivém měření je možno určit délky základen dlouhých 1 km a více s relativní chybou až Měřické latě, tyče dřevěná nebo kovová koncová měřidla s obdélníkovým nebo čtvercovým průřezem decimetrové, popř. centimetrové dělení latí, latě jsou opatřeny libelou, ke stanovení vodorovné polohy při měření se používá souprava dvou latí Způsob měření: Počátek první latě se přiloží na počátek měřené délky. Pomocí libely uvedeme lať do vodorovné polohy. Druhou lať přiložíme na konec první a opět ji uvedeme do vodorovné polohy. Postup opakujeme dokud nám nezbude úsek kratší než je délka latě, který doměříme čárkovým měřidlem. Dřevěnými latěmi se měřilo až do konce 18. století. První základnové soupravy byla měřidla ve tvaru kovových tyčí. Měřidla se nedorážela k sobě, ale ponechávala se mezi nimi malá mezera, která se měřila geodetickým klínkem nebo výsuvným měřidlem (z tyče). 10

11 Měřické latě, tyče dřevěná nebo kovová koncová měřidla s obdélníkovým nebo čtvercovým průřezem decimetrové, popř. centimetrové dělení latí, latě jsou opatřeny libelou, ke stanovení vodorovné polohy při měření se používá souprava dvou latí Způsob měření: Počátek první latě se přiloží na počátek měřené délky. Pomocí libely uvedeme lať do vodorovné polohy. Druhou lať přiložíme na konec první a opět ji uvedeme do vodorovné polohy. Postup opakujeme dokud nám nezbude úsek kratší než je délka latě, který doměříme čárkovým měřidlem. Dřevěnými latěmi se měřilo až do konce 18. století. První základnové soupravy byla měřidla ve tvaru kovových tyčí. Měřidla se nedorážela k sobě, ale ponechávala se mezi nimi malá mezera, která se měřila geodetickým klínkem nebo výsuvným měřidlem (z tyče). Trigonometrické určování délek používá se tehdy, pokud je jeden z koncových bodů měřené délky nepřístupný nebo není mezi koncovými body měřené délky přímá viditelnost 11

12 Optické měření délek optické měření délek představuje skupinu různých metod různých přesností geometrickým principem je řešení pravoúhlého dálkoměrného trojúhelníka, který tvoří delší odvěsna d (hledaná délka), kratší odvěsna l (základna) a dálkoměrný paralaktický úhel δ některá zařízení pracují tak, že jeden z prvků l, δ zůstává konstantní a v závislosti na velikosti délky d se mění druhý prvek V některých dálkoměrech (zejména autoredukčních) se mění při měření oba dva prvky. Základnu l tvoří buď úsek latě, nebo úsek stupnice v přístroji. Úhel δ se vytváří optickými klíny nebo se měří přímo teodolitem. Paralaktické měření délek v rozsahu délek do 100 až 120 m měří se paralaktický úhel δ, pod kterým vidíme oba záměrné terčíky základnové latě. Základnová lať (BALA lať) je složena ze dvou částí, které je nutno před měřením správně sesadit. Poté lať zasuneme svislým čepem do centrační podložky vycentrovaného stativu. Provedeme přesnou centraci a horizontaci latě (pomocí kruhové libely). Pomocí kolimátoru lať natočíme kolmo na měřenou délku a zabezpečíme její polohu utáhnutím ustanovky na centrační podložce. Na druhém koncovém bodě měřené délky připravíme k měření teodolit. Postup měření paralaktického úhlu (vteřinový teodolit): nejprve se zaměří na levý terčík základnové latě čtení L1, poté na pravý terčík čtení P1 opět zacílíme na pravou značku latě čtení P2, otočením přístroje stále ve stejném smyslu ukončíme měření záměrou na levý terčík čtení L2. Z rozdílů čtení vodorovného kruhu na pravý a levý terčík se získá dvakrát měřený dálkoměrný úhel δ. Určovaná délka je vždy vodorovná!!! 12

13 Paralaktické měření délek Délka se vypočte ze vztahu: délka latě je obvykle 2m, pak: paralaktické články Chceme-li měřit paralaktickým způsobem větší délky, rozdělíme délku na více úseků a určíme tuto délku pomocí základního paralaktického článku (geometrického uspořádání základnové latě a měřené délky). Nitkové, dvojobrazové dálkoměry Nitkovým dálkoměrem je téměř každý teodolit (příp. nivelační přístroj). princip: doplnění nitkového kříže o dvě dálkoměrné rysky umístěné symetricky ke střední vodorovné rysce. Odstupem dálkoměrných rysek je definovaný konstantní úhel δ, kterým se na svisle postavené lati vymezí a čte laťový úsek l. Laťový úsek l je funkcí vzdálenosti mezi stanoviskem a latí postavenou na cílovém bodě. U dvojobrazových dálkoměrů je do směru světelných paprsků v jedné polovině zorného pole zařazen optický klín, který odchyluje paprsky a tím i obraz o úhel δ. Pokud zacílíme na vodorovnou číslovanou lať, vidíme v zorném poli vzájemně vůči sobě posunuté obrazy dolní a horní poloviny latě. Posun (laťový úsek) je funkcí vzdálenosti podle vztahu: Dvojobrazové dálkoměry lze dělit na dálkoměry s latí a dálkoměry bez latě (základna je umístěna v přístroji). 13

14 Fyzikální dálkoměry využívají jevu známého z fyziky interference světla dva koherentní světelné paprsky (vycházející současně ze stejného zdroje), projdou-li dvě různé dráhy, vytvoří při vzájemném setkání světlo silnější či slabší (Je-li rozdíl drah násobkem délky světelné vlny, světlo se maximálně zesílí, je-li násobkem poloviny délky vlny, světlo vymizí.) 1923 finský fyzik, astronom a geodet Y. Väisälä multiplikační metoda, při které se postupným násobením známé délky měří vzdálenosti význam: značné zvýšení přesnosti při měření geodetických základen touto metodou je možné měřit i větší délky přímo v terénu použití metody je omezeno pouze na vhodné atmosférické podmínky Princip multiplikační metody Elektronické dálkoměry elektronické měření délek využívá elektromagnetického vlnění princip: určení vzdálenosti ze známé rychlosti šíření elektromagnetických vln v a tranzitního času t, který potřebuje vlna k překonání vzdálenosti od vysílače k odraznému zařízení a zpět měření tranzitního času (delší) měření fázového posunu (kratší) dělení přístrojů na dvě základní skupiny podle druhu vlnění, které využívají: světelné (světelné vlnění) radiové dálkoměry (radiové vlnění). dělení dálkoměrů dle dosahu: malé (do 3 až 5 km) střední (do 15 km) velké (nad 15 km) 14

15 Elektronické dálkoměry Topcon GTS 700 na pilíři nucené centrace Topcon GTS 720 Topcon GPT 7000 Světelné dálkoměry liší se od sebe konstrukčním uspořádáním, zdrojem světelných vln, frekvencí modulovaných vln, druhem modulátoru a uspořádáním vysílacího a přijímacího systému princip činnosti: Zdroj (infračervená polovodičová dioda, helium-neonový laser) umístěný na jednom konci měřené vzdálenosti vyšle vhodně modulovanou (amplitudově) světelnou vlnu směrem ke druhému konci měřené vzdálenosti. Tam dopadne vlna na reflektor (odrazný hranol, zrcadlo, odrazná fólie), kterým projde a postupuje opačným směrem k přijímacímu systému. Zde jde vlna do fotonásobiče, kde se světelný signál změní na elektrický a přes detektor (demodulátor) a blokovač impulsů se přivádí již společně se signálem přiváděným z generátoru do měřícího bloku. Zde se oba signály porovnají a určí se fázový rozdíl odpovídající doměrku měřené vzdálenosti. Výsledná měřená délka se zobrazí na displeji dálkoměru. Konstanty a, b jsou udány výrobcem dálkoměru. Obvykle je a = 0,1 až 10 mm, b = 1 až 20 a hodnota vzdálenosti s se dosazuje v km. automat. nebo poloautomat. redukují šikmé délky na vodorovné, vypočítají výškové rozdíly, řeší souřadnicové výpočty, automat. registrace dat 15

16 Radiové dálkoměry (tellurometry) lze použít i za zhoršených atmosférických podmínek Měřickou soupravu tvoří dva přístroje hlavní (vysílací) stanice a protistanice (funguje jako odrazné zařízení). Princip jejich činnosti je následující: Na jednom konci měřené délky se umístí vysílací stanice pracující s centimetrovými vlnami amplitudově či frekvenčně modulovanými. Signál vyslaný z vysílací antény Av dopadne na přijímací anténu Ap. Přijatý signál se vede do detektoru (demodulátoru), kde se odstraní nosné vlnění. Demodulovaný signál se upraví ve formovači signálu a po zesílení se vrací do generátoru, kde se moduluje a vysílá anténou Ap zpět k hlavní stanici. Zde je přijat, ve směšovači se sejde se signálem vysílaným z hlavní stanice. Oba signály jsou v detektoru demodulovány a v měřícím bloku fázově porovnány. Ze zjištěného fázového rozdílu (doměrku měřené délky) je poté automaticky určena měřená vzdálenost. Dosah radiových dálkoměrů je až 100 km, poměrná chyba je ovšem větší než u dálkoměrů světelných. Redukce délek Převod měřené délky na referenční plochu: 1. k měřené délce D vypočteme délku přímé spojnice d koncových bodů měřené délky, 2. k přímé spojnici d se vypočte odpovídající délka tětivy t na vhodně zvolené náhradní kouli o poloměru R, 3. k tětivě t se vypočte příslušný kruhový oblouk s, 4. oblouk s se převede na eliptický oblouk 5. eliptický oblouk se převede na oblouk elipsy s 0, 6. oblouk elipsy s 0 se převede na délku geodetické čáry s. 16

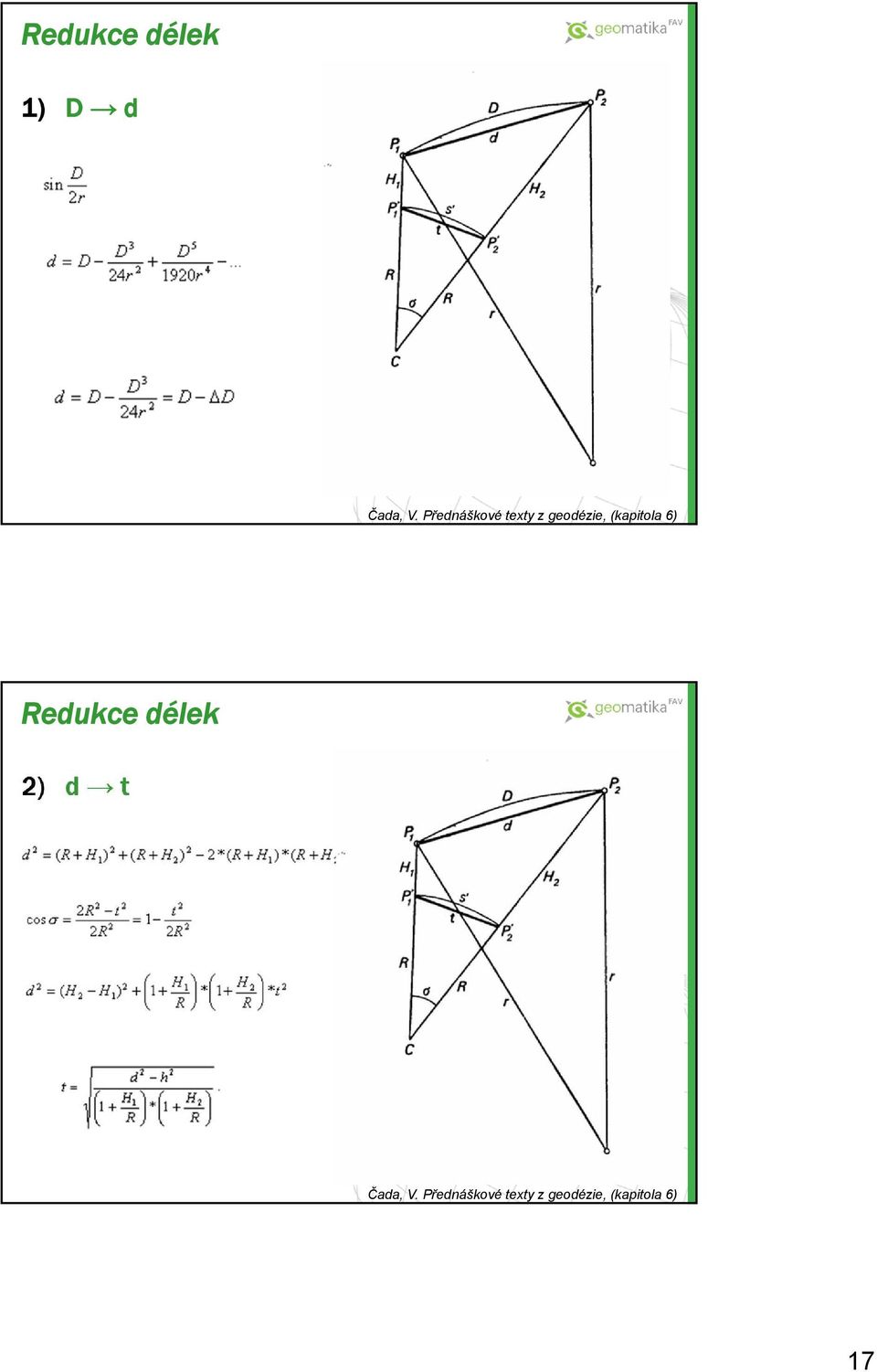

17 Redukce délek 1) D d Redukce délek 2) d t 17

18 Redukce délek 3) t s Redukce délek 4) s s - 18

19 Redukce délek 5) s - s 0 Redukce délek 6) s 0 s 19

20 Délka od měření k výpočtu?.. Co všechno musím udělat, nežli začnu s měřenou délkou počítat? Bodove pole YX CM průměrná nadmořská výška: h = 550 m poloměr Země: R = 6378 km - 8mm/100m převod šikmá měřená délka, neredukovaná délka na bod 641: š = m, z= g délka na bod 121: š = m, z = g vodorovná délka redukce do nulového horizontu redukce ze zobrazení vodorovná redukovaná délka m m Délkové zkreslení -Křovákovo zobrazení 20

21 Délkové zkreslení -Křovákovo zobrazení Matěj Pokora a kol. Geodézie pro stavební fakulty. Délkové zkreslení - Gaussovo zobrazení 21

22 Prameny a literatura Čada Václav. Přednáškové texty z geodézie: kapitola 6 Matěj Pokora a kol. Geodézie pro stavební fakulty. Praha Děkuji za pozornost Dotazy ZÁPADOČESKÁ UNIVERZITA V PLZNI Fakulta aplikovaných věd - KMA oddělení geomatiky Ing. Martina Vichrová, Ph.D. vichrova@kma.zcu.cz 22
