2 Obsah Obsah...2 Bezpečnostní pokyny...2 Popis antény...3 Obsah balení...4 Kde instalovat anténu?...6 Instalace antény...6 ) Základní sestavení...6 2) Sestavení s montáží na balkón...8 3) Sestavení s montáží na stěnu...9 4) Sestavení s montáží na okenní římsu.9 5) Samostatné sestavení... Jak připravit kabel?... Natočení antény...2 ) Kalibrace výškového úhlu...2 2) Kalibrace azimutu...3 3) Nastavení vychýlení...3 Bezpečnostní pokyny Před použitím tohoto výrobku si, prosím, přečtěte pečlivě tento manuál a přesně dodržujte veškeré pokyny týkající se instalace, montáže a natočení. Veškeré pokyny by měly být dodržovány, aby bylo zamezeno jakýmkoliv technickým poruchám a problémům. Dodavatel NENÍ zodpovědný za nehody nebo problémy vztahující se k instalaci antény v rozporu s instalačními nebo montážními pokyny navrženými v tomto manuálu. Neprovrtávejte umělohmotný kryt antény, který ji chrání před deštěm a/nebo nepříznivým počasím. V opačném případě nemusí výrobek fungovat správně. Upuštění antény nebo třepání s ní může způsobit její poškození. Neodkrývejte zadní ani přední kryt. Jakýkoliv pokus o opravu antény nezpůsobilou osobou může představovat nebezpečí. Jakékoliv překážky (budovy, stromy, atd.) mohou narušovat příjem signálu ze satelitu. Nemalujte ani nepřidávejte materiály na kryt antény. Toto může bránit příjmu signálu ze satelitu. Anténa by neměla být příliš daleko od satelitního přijímače. Kabel o délce větší než 30 metrů sníží kvalitu signálu. Použití dlouhého kabelu nebo neizolovaného konektoru může způsobit snížení hladiny signálu. Utáhněte pevně všechny šrouby antény jakmile je provedeno její nastavení tak, že nemůže dojít ke změně jejího natočení způsobené větrem a nepříznivým počasím. Tento výrobek obsahuje dvě čidla LNB universal. Je výslovně zakázáno přidávat, měnit nebo modifikovat původní čidla. Pro další podrobnosti nebo informace týkající se instalace se prosím obraťte na Vašeho prodejce nebo na zákaznický servis vašeho dodavatele....

3 Popis antény NEO-VH200 je duální polarizovaná satelitní anténa vertikální a horizontální pro přijímání signálu většiny satelitů používaných v Evropě.. Díky dualitě univerzálního nízkošumového bloku (dva výstupy) můžete k anténě připojit souběžně dva DVB-S přijímače. Protože je malá, kompaktní, nenápadná a lehká, může být snadno sestavena (při dodržení těchto pokynů), připevněna na střechu, umístěna v zahradě, na hraně okna nebo na balkóně. Pokud pečlivě dodržíte pokyny pro instalaci, upevnění, sestavení a natočení, obdržíte souhrn vertikálních a horizontálních kanálů vysílaných satelity ASTRA (ASTRA, HOTBIRD, atd.) (NEO-VH200 = 60cm) Průměr antény (v České republice) Název satelitu Poloha Digitální Astra 9,2 vých. 60 cm Astra 3A 23,5 vých. 60 cm Hotbird 3 vých. 70 cm

4 Obsah balení označení A název součástky obrázek množství Sestava antény B0 Vychylovací konzole B Objímka konzoly B2 Nosná tyč B3 Okenní nosná konzole B4 Spojovací konzole A...

5 označení název součástky obrázek množství B5 Spojovací konzole B B6 Okenní posuvná konzole B7 Klíč na šrouby M Šestihranný šroub M4x0 SEMS2 6 M2 Šestihranný šroub M6x20 SEMS2 M3 Šestihranný šroub M6x45 SEMS2 M4 TDC šroub M6x45 5 M5 TDC šroub M6x75 4 M6 Drážkovaná matice 8 M7 Šestihranný šroub 6x0 SEMS 2 E Guma 4

6 Kde instalovat anténu? Anténa musí být instalována venku a nasměrována na JIH. Ujistěte se, že žádné překážky (budovy, stromy, atd.) nebrání příjmu satelitního signálu. Instalace antény Anténa může být instalována na střeše, na okenní římse, na balkóně, na volně stojícím sloupu nebo na venkovní desce. Použití poskytnutých nosných konzol zajistí perfektní horizontální a vertikální vyrovnání. V případě výškových prací přijměte veškerá nezbytná bezpečnostní opatření. Anténu můžete sestavit na zvoleném místě podle vašich specifických potřeb: ) Základní sestavení (použitelné pro veškeré typy montáže) Připevněte vychylovací konzolu (B0) k sestavě antény (A) tak, jak je uvedeno na následujícím obrázku obrázek () M7 obrázek (2)

7 Připevněte objímku konzoly (B): Připojte B k nosné tyči (B2) pomocí šroubů (M2) a (M3) jako na obrázku (3). Před utažením šroubů M2 a M3 klíčem na šrouby (B7) se ujistěte, že jste použili pružné nebo ploché podložky. Neutahujte šrouby M2 a M3 příliš pevně, protože později můžete potřebovat nastavit úhel azimutu pro nalezení signálu. Připevněte sestavu antény (A) jako na obrázku (4): Vsuňte zadní část součástky A do součástky B. Zajistěte A šrouby (M4) a drážkovými maticemi (M6). Opět neutahujte šroub (M4) příliš pevně, protože později můžete potřebovat nastavit výškový úhel pro nalezení signálu. V případě, že byste chtěli upevnit součástku A čelem k vaší pravé straně, tzn. opačným směrem než je uvedeno na obrázku (3), měli byste otočit součástku B vodorovně o 80 jako na obrázku (5) a zajistit A jako na obrázku (6). Toto může být zapotřebí pokud by vaše anténa neměla vyčnívat z balkónu. Jakmile naleznete nejlepší polohu pro příjem signálu, utáhněte pevně všechny šrouby. obrázek 3 obrázek 4 obrázek 5

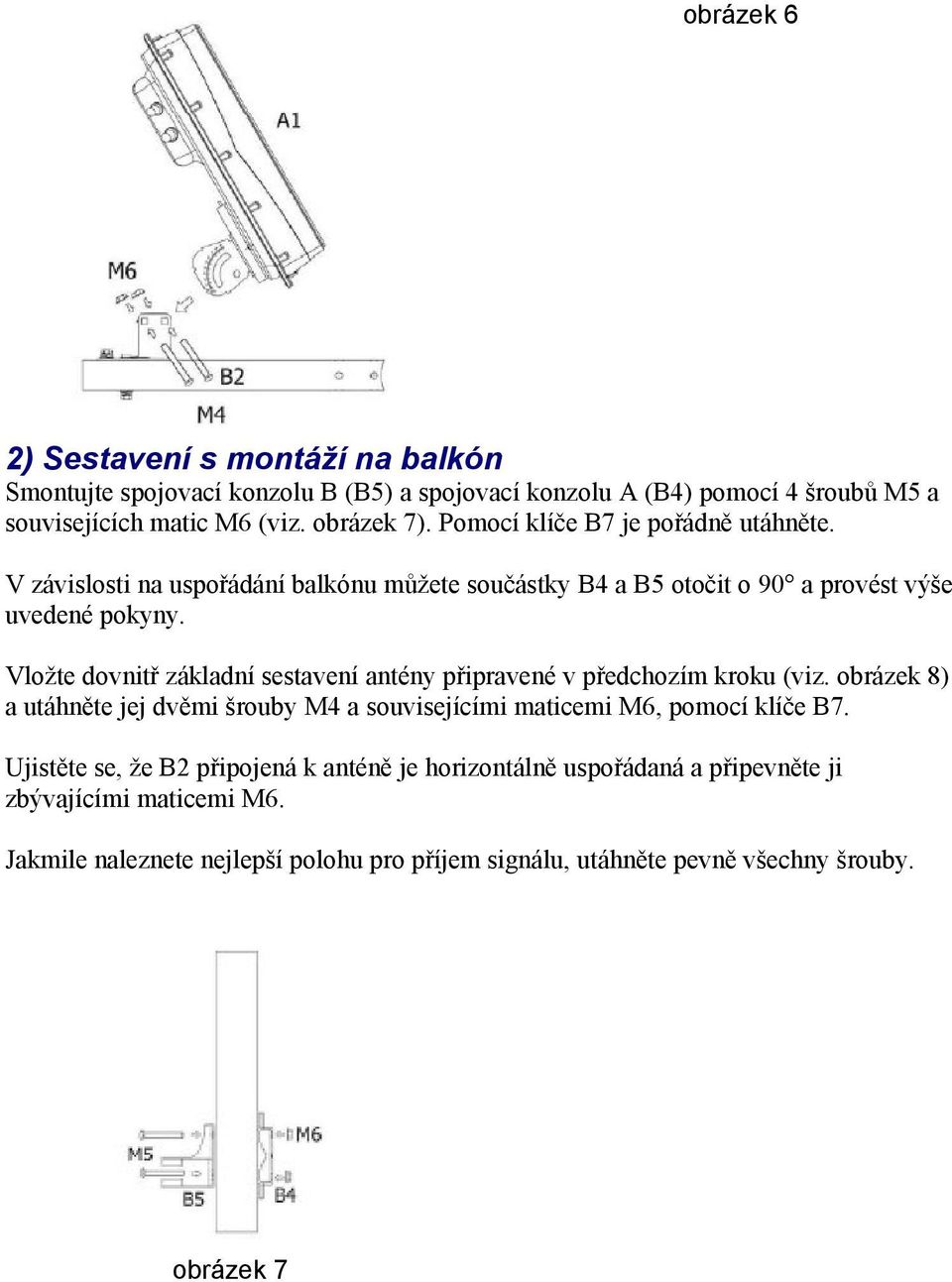

8 obrázek 6 2) Sestavení s montáží na balkón Smontujte spojovací konzolu B (B5) a spojovací konzolu A (B4) pomocí 4 šroubů M5 a souvisejících matic M6 (viz. obrázek 7). Pomocí klíče B7 je pořádně utáhněte. V závislosti na uspořádání balkónu můžete součástky B4 a B5 otočit o 90 a provést výše uvedené pokyny. Vložte dovnitř základní sestavení antény připravené v předchozím kroku (viz. obrázek 8) a utáhněte jej dvěmi šrouby M4 a souvisejícími maticemi M6, pomocí klíče B7. Ujistěte se, že B2 připojená k anténě je horizontálně uspořádaná a připevněte ji zbývajícími maticemi M6. Jakmile naleznete nejlepší polohu pro příjem signálu, utáhněte pevně všechny šrouby. obrázek 7

9 obrázek 8 M4 3) Sestavení s montáží na stěnu Připevněte spojovací konzolu B (B5) kolmo ke stěně pomocí spojovacích prvků (nejsou součástí dodávky) jako na obrázku (9). Vložte dovnitř celé základní sestavení antény připravené v předchozím kroku (viz. obrázek 9) a utáhněte jej dvěmi šrouby M4 a souvisejícími maticemi M6. Ujistěte se, že B2 připojená k anténě je horizontálně uspořádaná a připevněte ji zbývajícími maticemi M6. Jakmile naleznete nejlepší polohu pro příjem signálu, utáhněte pevně všechny šrouby.

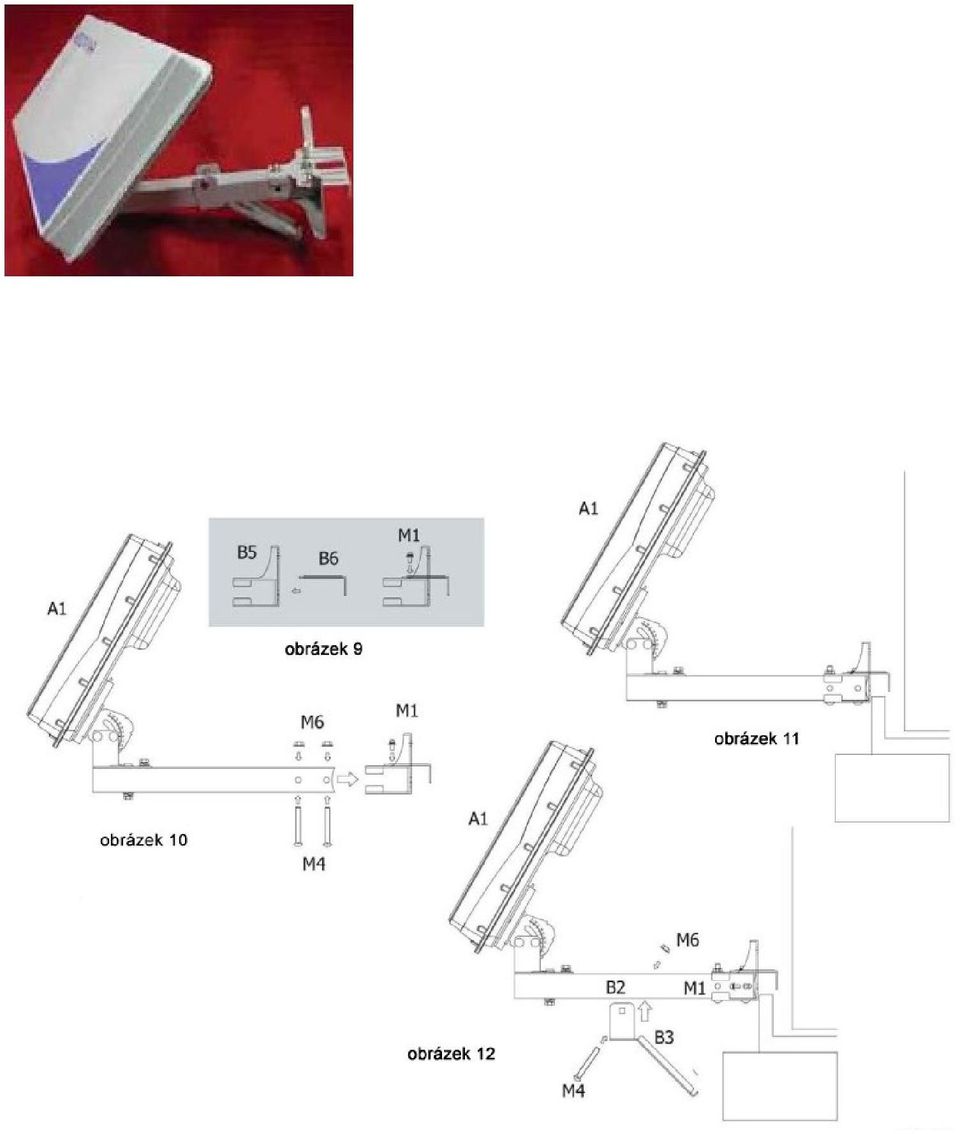

10 obrázek 9 4) Sestavení s montáží na okenní římsu Smontujte okenní posuvnou konzolu (B6) a spojovací konzolu B (B5) pomocí šroubů (M) jako na obrázku (0-). Budete potřebovat křížový šroubovák. Neutahujte šrouby příliš pevně. Vložte celé základní sestavení antény připravené v předchozím kroku (viz. obrázek 9) do součástky B5 a utáhněte jej dvěmi šrouby M4 a souvisejícími maticemi M6. Vsuňte celou sestavu do prostoru mezi vašim oknem a okenní římsou jako na obrázku (). Šířku součástky (B6) můžete přizpůsobit tloušťce vaší okenní římsy. Poté celek pevně utáhněte pomocí 4 šroubů M odshora, pomocí šroubováku. Použijte zbytek šroubů M k upevnění celé sestavy k oknu ve středu součástky B5 jako na obrázku (2). Pro pevnější podporu připojte okenní nosnou konzolu (B3) k celé sestavě jako na obrázku (2) tak, že ji připevníte k B2 pomocí jednoho M4 a jedné M6. B6 by měla být zajištěna tak, aby podepírala celou sestavu antény v horizontální poloze. Nastavte polohu B3 jejím vsunutím do B2, abyste dosáhli nejlepší možné horizontální polohy celé sestavy antény. Ujistěte se, že B2 připojená k anténě je horizontálně uspořádaná a připevněte ji zbývajícími M6. Jakmile naleznete nejlepší polohu pro příjem signálu, utáhněte pevně všechny šrouby.

11

12 5) Samostatné sestavení Umístěte spojovací konzolu A (B4) jejím plochým povrchem vzhůru (viz. obrázek 3). Připevněte 4 gumy (E) ke spodní části. Umístěte objímku konzoly (B) do středu spojovací konzoly A (B4) a zajistěte ji šrouby (M2) pomocí B7. Sestavte anténu (A) jako na obrázku (4) tak, že vsunete její zadní část do objímky konzoly (B). Připevněte A pomocí šroubů (M4) a drážkovaných matic (M6). Neutahujte šrouby (M4) pevně, protože později můžete potřebovat nastavit výškový úhel během hledání signálu. Pro větši stabilitu můžete sestavu připojit k desce pomocí šroubů (nejsou součástí dodávky). Jakmile naleznete nejlepší polohu pro příjem signálu, utáhněte pevně všechny šrouby. obrázek 3 obrázek 4

13 Jak připravit kabel?. Připravte kabel. 2. Nasaďte izolační kryt na kabel. 3. Našroubujte F- konektor, abyste jej v případě potřeby připevnili. 4. F-konektor namontován.

14 Natočení antény Ujistěte se, že je anténa horizontálně uspořádána. Změňte výškový úhel antény v souladu s vaší lokací, poté změňte natočení antény přibližně ve směru na jih. (Výškový úhel je vyrytý na objímce konzoly.) Hledíc na úroveň signálu zobrazenou na vašem settop boxu, můžete nastavit úhel azimutu do maximálního bodu příjmu a poté se vraťte ke kroku 2 dokud není instalace optimální. Nakonec nastavte úhel vychýlení. (Podívejte se na další stránku ohledně úhlu vychýlení.) ) Nastavení azimutu Úhel natočení vaší antény závisí na tom, který satelit chcete přijímat. Vyhledávejte pomocí kompasu. Řádný jih je na 80. Pro příjem satelitu ASTRA otáčejte kompasem dokud barevná část střelky (obecně černá nebo červená) neukazuje sever (0 ). Držte kompas v tomto směru, hledajíc hodnotu zvoleného azimutu. Indikuje směr satelitu. Otočte anténu bokem, abyste ji srovnali s tímto směrem.

15 2) Nastavení výškového úhlu Nastavte výškový úhel tak, aby byl shodný s příjmem satelitu. Zajistěte jej šroubem na B. 3) Nastavení vychýlení Nastavení azimutu a výšky bude dostačující ve většině případů instalace, ale pro zlepšení příjmu satelitního signálu je vhodné nastavit vychýlení. Nastavení vychýlení se provádí pomocí vychylovací konzole. Úhel nastavení vychýlení je vyrytý na konzole antény. Anténu můžete otočit doleva pro zápornou hodnotu nebo doprava pro kladnou. žádná hodnota záporná hodnota -0 kladná hodnota +0

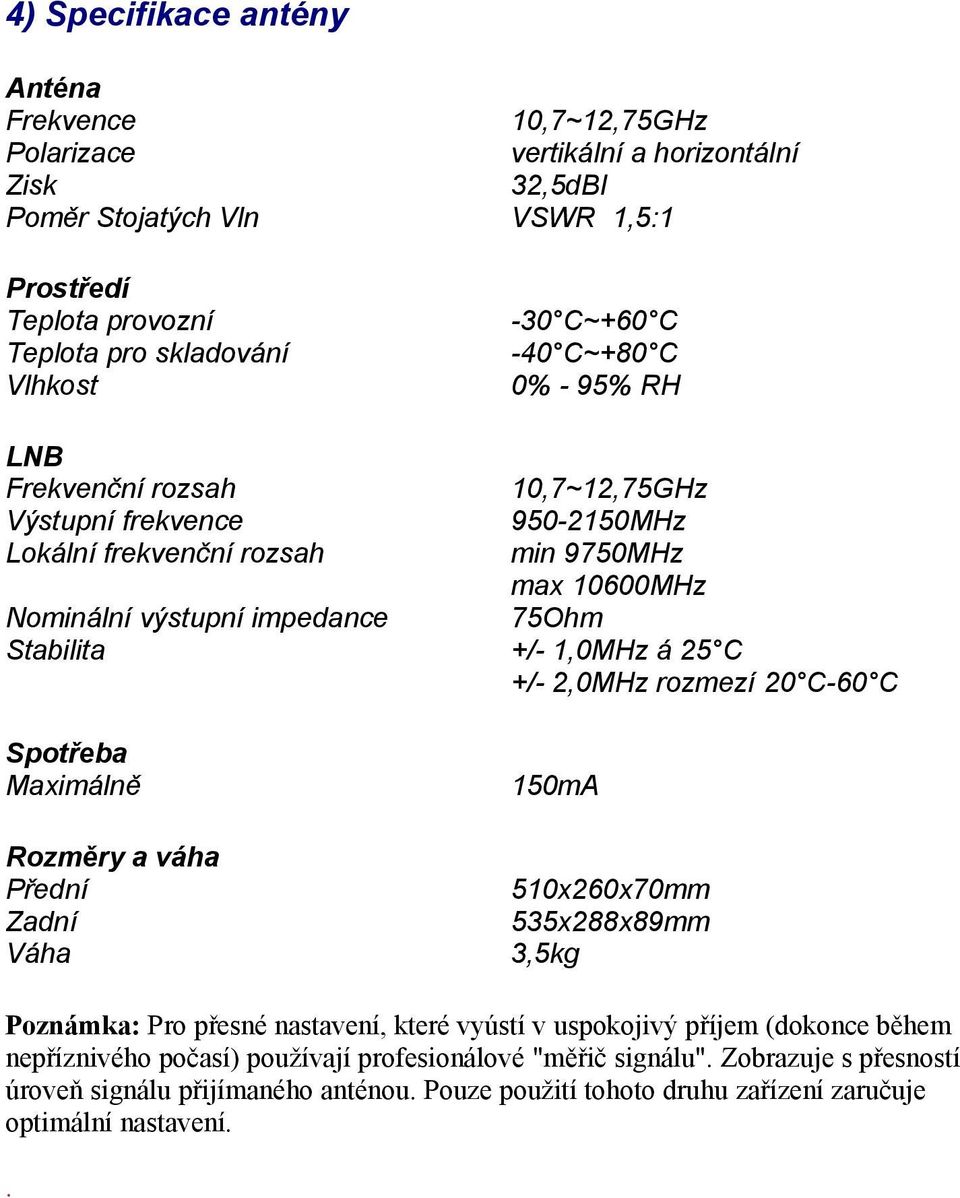

16 4) Specifikace antény Anténa Frekvence 0,7~2,75GHz Polarizace vertikální a horizontální Zisk 32,5dBI Poměr Stojatých Vln VSWR,5: Prostředí Teplota provozní Teplota pro skladování Vlhkost -30 C~+60 C -40 C~+80 C 0% - 95% RH LNB Frekvenční rozsah 0,7~2,75GHz Výstupní frekvence MHz Lokální frekvenční rozsah min 9750MHz max 0600MHz Nominální výstupní impedance 75Ohm Stabilita +/-,0MHz á 25 C +/- 2,0MHz rozmezí 20 C-60 C Spotřeba Maximálně Rozměry a váha Přední Zadní Váha 50mA 50x260x70mm 535x288x89mm 3,5kg Poznámka: Pro přesné nastavení, které vyústí v uspokojivý příjem (dokonce během nepříznivého počasí) používají profesionálové "měřič signálu". Zobrazuje s přesností úroveň signálu přijímaného anténou. Pouze použití tohoto druhu zařízení zaručuje optimální nastavení..
