1 OBSAH: 1. identifikační údaje ÚVOD VÝCHOZÍ PODKLADY HYDROTECHNICKÉ VÝPOČTY potřeba vody dešťové vody zásobování vodou, odkanalizování Zásobování pitnou vodou TRASA Vodoměrná šachta napojení na vodovodní řad řízený podvrt pod řekou MATERIÁL ULOŽENÍ Zásobování užitkovou vodou TRASA kopaná studna, armaturní šachta MATERIÁL ULOŽENÍ rozvod kanalizace VYPOUŠTĚNÍ PLOCHY KLUZIŠTĚ A SPRCH VYPOUŠTĚNÍ BROUZDALIŠTĚ výústní objekt MATERIÁL ULOŽENÍ Zemní práce... 8 Strana 1 (celkem 8)

2 1. IDENTIFIKAČNÍ ÚDAJE Název stavby: Oprava areálu KČT v Přešticích Návrh opravy areálu KČT a objektu loděnice, Přeštice Objednatel: Město Přeštice Masarykovo náměstí Přeštice Stupeň dokumentace: Dokumentace pro provádění stavby Část: C.6. ZDRAVOTNĚ TECHNICKÉ INSTALACE VENKOVNÍ PŘÍPOJKY A ZAŘÍZENÍ Generální projektant: Ing. Arch. Petr Šneberk Klatovská třída 7, Plzeň tel.: petr.sneberk@volny.cz Strana 2 (celkem 8)

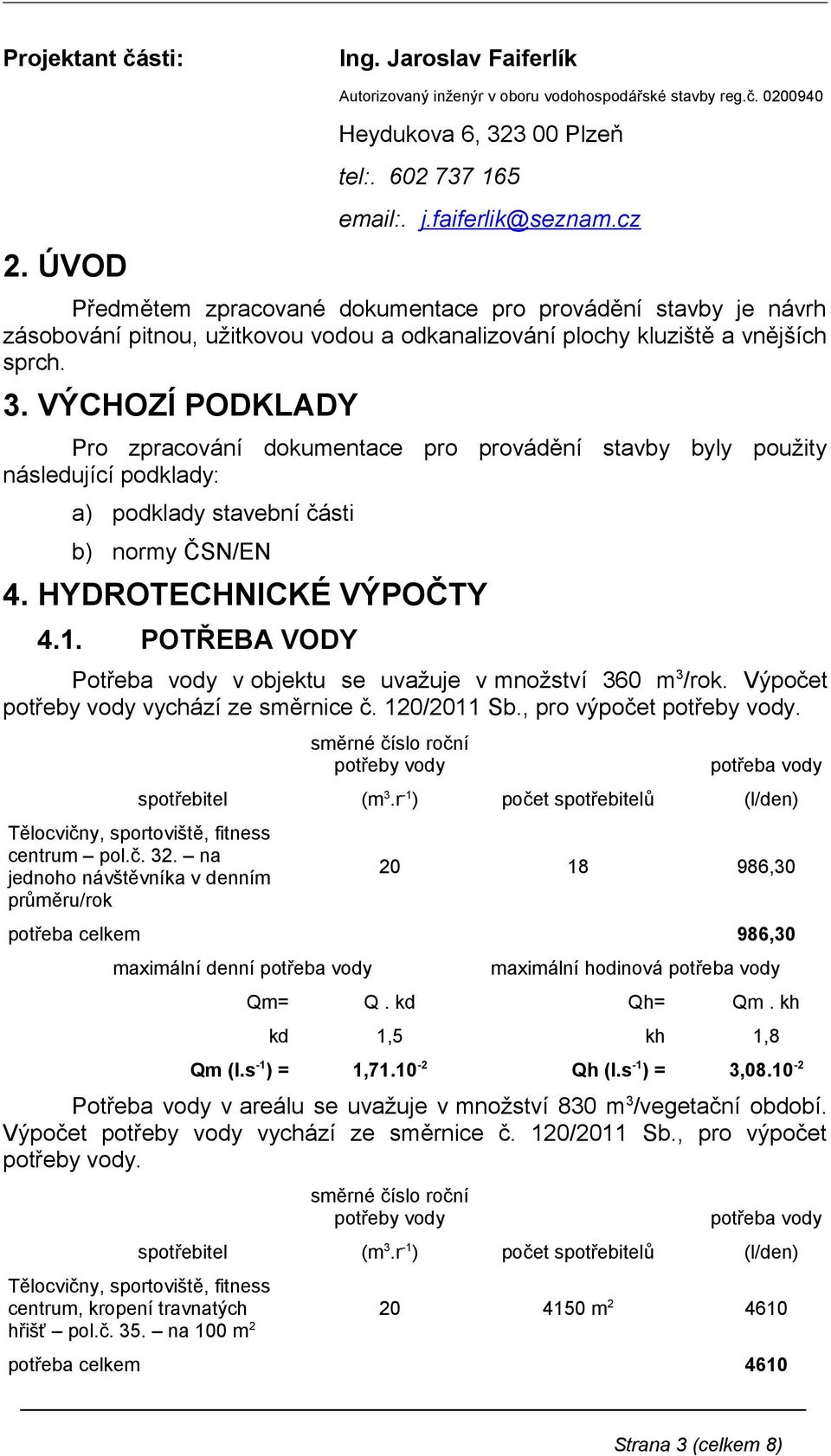

3 Projektant části: Ing. Jaroslav Faiferlík 2. ÚVOD Autorizovaný inženýr v oboru vodohospodářské stavby reg.č Heydukova 6, Plzeň tel: j.faiferlik@seznam.cz Předmětem zpracované dokumentace pro provádění stavby je návrh zásobování pitnou, užitkovou vodou a odkanalizování plochy kluziště a vnějších sprch. 3. VÝCHOZÍ PODKLADY Pro zpracování dokumentace pro provádění stavby byly použity následující podklady: a) podklady stavební části b) normy ČSN/EN 4. HYDROTECHNICKÉ VÝPOČTY 4.1. POTŘEBA VODY Potřeba vody v objektu se uvažuje v množství 360 m 3 /rok. Výpočet potřeby vody vychází ze směrnice č. 120/2011 Sb., pro výpočet potřeby vody. spotřebitel Tělocvičny, sportoviště, fitness centrum pol.č. 32. na jednoho návštěvníka v denním průměru/rok směrné číslo roční potřeby vody (m 3.r -1 ) počet spotřebitelů potřeba vody (l/den) ,30 potřeba celkem 986,30 maximální denní potřeba vody maximální hodinová potřeba vody Qm= Q. kd Qh= Qm. kh kd 1,5 kh 1,8 Qm (l.s -1 ) = 1, Qh (l.s -1 ) = 3, Potřeba vody v areálu se uvažuje v množství 830 m 3 /vegetační období. Výpočet potřeby vody vychází ze směrnice č. 120/2011 Sb., pro výpočet potřeby vody. spotřebitel Tělocvičny, sportoviště, fitness centrum, kropení travnatých hřišť pol.č. 35. na 100 m 2 směrné číslo roční potřeby vody (m 3.r -1 ) počet spotřebitelů potřeba vody (l/den) m potřeba celkem 4610 Strana 3 (celkem 8)

4 maximální denní potřeba vody maximální hodinová potřeba vody Qm= Q. kd Qh= Qm. kh kd 1,5 kh 1,8 Qm (l.s -1 ) = 8, Qh (l.s -1 ) = 1, DEŠŤOVÉ VODY Stávající režim dešťových vod v řešeném území bude zachován. 5. ZÁSOBOVÁNÍ VODOU, ODKANALIZOVÁNÍ 5.1. ZÁSOBOVÁNÍ PITNOU VODOU TRASA Trasa vodovodní přípojky začíná napojením na stávající vodovodní řad vedený v ulici V Brance. Dále bude přípojka vodovodu vedena pod řekou Úhlavou řízeným podvrtem v chráničce až k místu osazení vodoměrné šachty ve staničení 60,0 m, kde bude provozovatelem distribuční soustavy osazena vodoměrná souprava. Z tohoto místa je veden rozvod pitné vody v areálu. Tento začíná výše zmíněnou vodoměrnou šachtou a pokračuje přes směrové lomy k místu napojení na napouštění brouzdaliště, kde končí ve staničení 109,0 m (celková délka rozvodu pitné vody činí 169,0 m). Vodovodní přípojka a páteřní rozvod pitné vody v areálu bude proveden v potrubí profilu PE 100 SDR 11 D 50. Celý páteřní rozvod pitné vody v areálu od vodoměrné šachty po napouštění brouzdaliště bude možno vypouštět odbočkou s ukončením uzavírací armaturou, která bude umístěna v kontrolní šachtě na trase odpadu z brouzdaliště. Na trase rozvodu pitné vody v areálu budou vysazeny dvě odbočky pro napojení objektu loděnice. Tyto budou provedeny shodně, odbočením z páteřního rozvodu pomocí navrtávacího pasu s osazením šoupěte se zemní soupravou. Délka těchto přípojek (odboček) činí 2x 2,6 m v profilu PE 100 SDR 11 D VODOMĚRNÁ ŠACHTA Jedná se o prefabrikovanou šachtu o vnitřních rozměrech 1200x 900x 1500 mm, která je složena s prefabrikovaných dílců vyrobených z betonu třídy C25/30 XF2, které jsou vzájemně spojovaný pomocí zámkových spojů, které se zatěsňují pomocí PU pěny. Šachta se ukládá na betonovou podkladní desku tl mm. Do šachty je přístup pomocí čtvercového prostupu stropem 600 x 600, který bude zakryt únosným čtvercovým poklopem 600x600 s uzamykáním NAPOJENÍ NA VODOVODNÍ ŘAD Napojení na stávající vodovodní řad DN 80 bude provedeno navrtávacím pasem. Za navrtávacím pasem se osadí šoupátko se zemní soupravou a poklopem a napojovací tvarovka pro PE potrubí vodovodní přípojky. Strana 4 (celkem 8)

5 5.1.4.ŘÍZENÝ PODVRT POD ŘEKOU Tento bude prováděn specializovanou firmou pro provádění horizontálních vrtů. Řízený podvrt pod řekou bude prováděn v délce 34,0 m. Potrubí v místě protlaku bude uloženo v chráničce PE 100 SDR 11 D 90. V případě stížených geologických podmínek v místě provádění podvrtu je vyhrazena změna délky podvrtu, tak, aby jej bylo možno provést MATERIÁL Jako materiál výtlačného řadu je navrženo potrubí polyetylénové PE 100 SDR11 D 50 a 32. Jedná se o potrubí z lineárního polyetylénu značení l-pe, PEHD, HDPE. Potrubí je dodáváno v návinech, je proto možné celou trasu vodovodní přípojky provést z jednoho kusu. Nesmí se použít trubka, která vykazuje větší poškození než je 10 % tloušťky stěny ULOŽENÍ Trubky se ukládají do výkopu do nezámrzné hloubky na zhutněné pískové lože tloušťky 100 mm. Zónu dna je nutno vyspádovat dle spádu potrubí. Potrubí se nesmí pokládat na zmrzlou zeminu. Je nutné zabránit vzniku bodových styků. Při pokládce vinutých trubek je vhodné pracovat při vyšších teplotách, popř. potrubí skladovat 24 hod před pokládkou v temperované místnosti. Po ukončení tlakové zkoušky se provede zásyp pískem nebo zeminou bez ostrohranných částic do minimální výše 300 mm nad trubku. Nad potrubím bude uložena identifikační fólie. Uložení potrubí bude dle podélného profilu. Potrubí je nutné uložit tak, aby spodní část ležela po celé své délce v souvislém pískovém loži. Potrubí se obsype vybranou (prosetou zeminou). Předpokládá se použití vytěžené zeminy z výkopu. Zjistí-li se při stavbě, že vytěžená zemina je pro zásypy nevhodná, bude odvezena na skládku a nahrazena jinou vhodnou zeminou. Zásyp bude prováděn po vrstvách tl. 30 cm a hutněn. Namátkově budou prováděny zkoušky hutnění zásypu. Potrubí musí být tlakově odzkoušené podle ČSN Před provedením zkoušky je třeba se přesvědčit jaký je celkový stav potrubí, hlavně čistoty uvnitř potrubí, zkontrolovat spoje a doporučuje se provést zkoušku průchodnosti ZÁSOBOVÁNÍ UŽITKOVOU VODOU TRASA Trasa rozvodu pro užitkovou vodu bude vedena z plánované kopané studny. Dále bude rozvod vody veden přes směrové lomy k místům napojení na zahradní hydrant pro napouštění plochy kluziště a k místu napojení na vnější sprchy. Rozvod měří 67,0 m. Přípojka pro napojení hydrantu měří 4,5 m. Celý rozvod užitkové vody je možno vypouštět zpět do navrhované kopané studny KOPANÁ STUDNA, ARMATURNÍ ŠACHTA Tato bude provedena skladbou 3x prefabrikovaných šachetních dílců DN 1000, výšky 1000 mm skládaných bez těsnění. Na vrchu studny bude osazen půlený studniční poklop ø 1200 mm. Strana 5 (celkem 8)

6 Vedle studny bude situována armaturní šachta pro osazení čerpací techniky. Tato je navrhována jako plastová jímka z polypropylenu o rozměrech 1500/1000 mm, výšky 1500 mm se vstupním komíncem čtvercového průřezu 600/600 mm. Jímka bude osazena na betonovou podkladní desku z betonu C 30/37 s vyztužením 2x sv. sítí 100/100/8,0 mm, která bude zhotovena na podkladním štěrkovém loži (16/32) v tl. 150 mm. Po osazení jímky bude tato obetonována vč. stropu jímky betonem C 30/37 s výztuží 2x sv. sítí 100/100/8,0 v tl Konstrukce armaturní šachty byla posouzena na účinky vztlaku, kterým svým provedením vyhovuje. Armaturní šachta bude vystrojena stacionární vodárnou se samonasávacím čerpadlem s parametry: H dopr. = 47,0 m, Q= 4,8 m 3.hod -1, P= 1,3 kw, výstup 1. Prostupy zkrze stavební konstrukce armaturní šachty a studny budou provedeny jádrovým vrtáním ø 70 mm s utěsněním segmentovými těsnícími profily MATERIÁL Jako materiál vnějšího rozvodu užitkové vody je navrženo potrubí polyetylénové PE 100 SDR11 D 32. Jedná se o potrubí z lineárního polyetylénu značení l-pe, PEHD, HDPE. Potrubí je dodáváno v návinech, je proto možné celou trasu výtlaku provést z jednoho kusu. Nesmí se použít trubka, která vykazuje větší poškození než je 10 % tloušťky stěny. V rámci stavby bude v místě vnějších sprch instalována akumulační nádrž pro solární ohřev užitkové vody ze studny. Tato bude provedena jako ocelová trouba DN 250 mm, výšky 1600 mm, oboustranně zavařená s návarkem ocelového potrubí dl. 100 mm s vnějším závitovým výstupem 1 pro napojení na potrubí D 32. Akumulační nádrž bude vertikálně osazena v místě sprch. Nádrž je navrhována s užitným objemem 78,5 l ULOŽENÍ Trubky se ukládají do výkopu do nezámrzné hloubky na zhutněné pískové lože tloušťky 100 mm. Zónu dna je nutno vyspádovat dle spádu potrubí. Potrubí se nesmí pokládat na zmrzlou zeminu. Je nutné zabránit vzniku bodových styků. Při pokládce vinutých trubek je vhodné pracovat při vyšších teplotách, popř. potrubí skladovat 24 hod před pokládkou v temperované místnosti. Po ukončení tlakové zkoušky se provede zásyp pískem nebo zeminou bez ostrohranných částic do minimální výše 300 mm nad trubku. Nad potrubím bude uložena identifikační fólie. Uložení potrubí bude dle podélného profilu. Potrubí je nutné uložit tak, aby spodní část ležela po celé své délce v souvislém pískovém loži. Potrubí se obsype vybranou (prosetou zeminou). Předpokládá se použití vytěžené zeminy z výkopu. Zjistí-li se při stavbě, že vytěžená zemina je pro zásypy nevhodná, bude odvezena na skládku a nahrazena jinou vhodnou zeminou. Zásyp bude prováděn po vrstvách tl. 30 cm a hutněn. Namátkově budou prováděny zkoušky hutnění zásypu. Potrubí musí být tlakově odzkoušené podle ČSN Před provedením zkoušky je třeba se Strana 6 (celkem 8)

7 přesvědčit jaký je celkový stav potrubí, hlavně čistoty uvnitř potrubí, zkontrolovat spoje a doporučuje se provést zkoušku průchodnosti ROZVOD KANALIZACE VYPOUŠTĚNÍ PLOCHY KLUZIŠTĚ A SPRCH Trasa kanalizace bude začínat výústním objektem v prvém břehu toku. Dále bude vedena v přímém směru a sklonu (0,5%) do revizní spojné šachty DN 600. Z této šachty bude potrubí pokračovat k místu napojení na liniový odvodňovací žlab umístěný v nejnižším bodě kluziště. Zde bude trasa kanalizace končit v délce 12,5 m. V úseku mezi liniovým odvodňovacím žlabem a revizní šachtou (šachta pro vypouštění) bude potrubí provedeno z PE 100 SDR 11 D 90, na kterém bude osazeno šoupě se zemní soupravou, pro uzavírání úseku kanalizace v případě napouštění kluziště. Do revizní šachty je dále napojeno potrubí D 110/3,0, které bude vedeno k místu napojení na vpust pro odkanalizování sprch. Toto potrubí měří 7,0 m VYPOUŠTĚNÍ BROUZDALIŠTĚ Trasa kanalizace bude začínat napojením na retenční nádrž u ČOV (tato je předmětem samostatné PD). Dále bude pokračovat přes směrové lomy a revizní šachtu DN 600 k místu napojení na odpad z brouzdaliště, kde navrhovaná kanalizace končí ve staničení 35,0 m. Tato bude provedena v profilu PVC D 160/4, VÝÚSTNÍ OBJEKT Výústní objekt bude situován na pravém břehu toku Úhlava na kótě 350,60 m n. m. (v úrovni 100 mm nad hladinou vody v řece). Na potrubí bude osazena zpětná (žabí klapka), proti vzdutí vody z recipientu a vniku živočichů do potrubí navrhované kanalizace. Tento bude proveden jako obetonování potrubí s obkladem lomovým kamenem 25,0 kg v tl. 300 mm, půdorysných rozměrů 1000/1000 mm s betonovým zavázáním z betonu C 30/37 do hl. 500 mm pod dno potrubí v místě výústi, tl. 400 mm MATERIÁL Jako materiál kanalizace je navrženo kanalizační potrubí z tvrdého PVC - KG, s nástrčnými hrdly Da 160/4,0, 110/3,0 a potrubí polyetylénové PE 100 SDR11 D 110. Jedná se o potrubí z lineárního polyetylénu značení l-pe, PEHD, HDPE. Na trase kanalizace bude umístěna revizní 2x plastová šachta z DN 600, dle výpisu (uvedeno v příloze F.9.9). Dále liniový odvodňovací žlab výšky 160 mm, délky 1000 mm a dvorní vpust se zápachovým uzávěrem pro napojení vod z vnějších sprch ULOŽENÍ Potrubí splaškové kanalizace bude vedeno ve sklonu dle podélného profilu, uloženo na pískovém loži a obsypáno do výše 300 mm nad horní hranu trouby pískem či prosátou zeminou. Na zásyp se uloží identifikační fólie. Zásyp rýhy bude hutněn po vrstvách 0,15 m. Úprava povrchu se provede ve stávající skladbě. Strana 7 (celkem 8)

8 6. ZEMNÍ PRÁCE Výkopy je nutno viditelně označit. Přebytečný výkopový materiál bude uložen na skládku či dohodnutou deponii nebo bude použit na stavební úpravy na pozemku vlastníka. Povrchy v místě výkopu budou upraveny v původní skladbě. Před započetím výkopových prací je třeba vytýčit všechna podzemní vedení sítí technické infrastruktury. Strana 8 (celkem 8)
