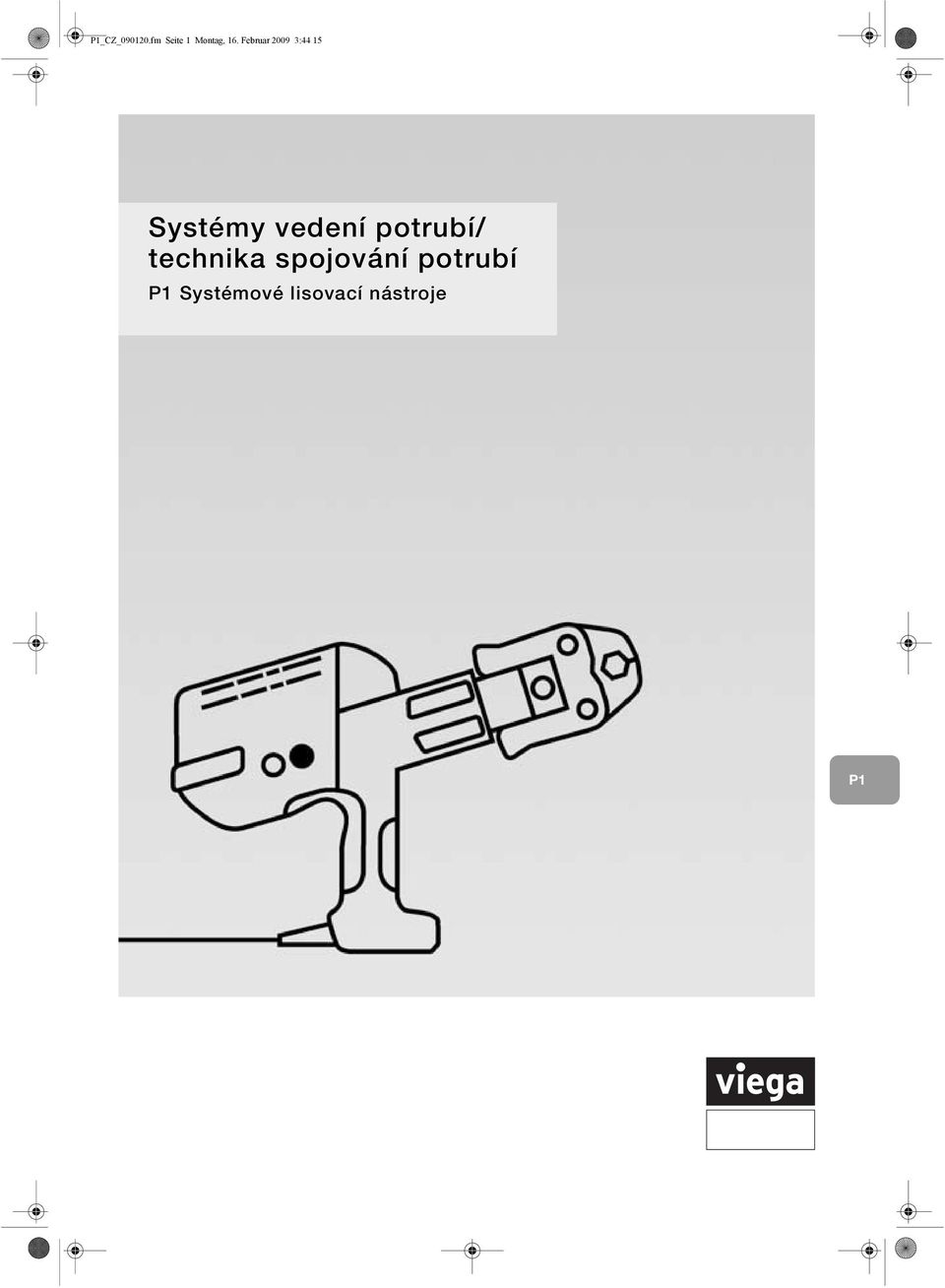

1 _CZ_ fm Seite 1 Montag, 16. Februar :44 15 Systémy vedení potrubí/ technika spojování potrubí

2 _CZ_ fm Seite 2 Montag, 16. Februar :44 15 pro všechny lisovací systémy Viega, od 12mm do 108,0 mm Viega jsou použitelné pro všechny kovové lisovací systémy Viega Sanpress, Sanpress Inox, Sanpress Inox G, Prestabo, Profipress, Profipress G a Copatin jakož i pro Viega Geopress, lisovací systémy PE-Xc, Pexfit Plus a Pexfit Fosta. S novou generací lisovacích nástrojů Pressgun 4E, 4B a Picco vytváří Viega novou linii lisovacích nástrojů. Tato se vyznačuje především optimálním ovládáním, nejnovější technikou, vysokou bezpečností a přijatelnou cenou. Otočná lisovací hlava u systémových lisovacích nástrojů Pressgun 4E, 4B a Picco, stejně jako optimální hmotnost umožňují jednoduchou manipulaci dokonce i při rozměrech až do 108,0 mm. Pressgun 4E, 4B a Picco jsou vybaveny inovovanou bezbečnostní koncepcí. Vlastní elektronické hlídání funkcí a automatickou indikaci údržby pomocí LED-ukazatelů. Akumulátorový systémový lisovací nástroj Pressgun 4B a Pressgun Picco disponují nejnovější lithium/ akustickou technikou. Lithium/iontový akumulátor v sobě spojuje nejvyšší akumulační kapacitu s optimálním chlazením. Viega Pressgun 4E a 4B jsou použitelné pro velikosti od 12 mm do 108,0 mm. Systémový lisovací nástroj Viega Picco je použitelný pro velikosti od 12 mm do 35 mm (14 mm až 40 mm). Geometrie a lisovací kontura systémových čelistí je přesně dimenzována na lisovací spojky. Inovativní Viega lisovací prstence s tažnými čelistmi umožňují lisování i v těch nejužších prostorách, stejně jako u trubek v šachtách a v předstěnách. Servisní stanice pro údržbu systémových lisovacích nástrojů a lisovacích čelistí zaručují vysokou míru systémové bezpečnosti. Viega zhotovují nerozebíratelná, pevná spojení. 2

3 _CZ_ fm Seite 3 Montag, 16. Februar :44 15 Obsah 4 Systémové lisovací čelisti pro kovové lisovací systémy 7 Systémové lisovací čelisti pro plastové lisovací systémy 13 Nářadí 14 Jednotlivé díly 17 Pokyny pro údržbu 20 3

4 _CZ_ fm Seite 4 Montag, 16. Februar :44 15 Akumulátorový lisovací nástroj Pressgun Picco, s nejnovější lithium/iontovou akustickou technikou, s akumulátorem (18 V/1,1 Ah) a nabíječkou (230 V/18 V), s patentovaným elektronickým hlídáním funkcí a automatickou indikací údržby, s lisovacími čelistmi 15, 22 a 28 mm pro kovové lisovací systémy, model ,18 Akumulátorový lisovací nástroj Pressgun Picco, s nejnovější lithium/iontovou akustickou technikou, s akumulátorem (18 V/1,1 Ah) a nabíječkou (230 V/18 V), s patentovaným elektronickým hlídáním funkcí a automatickou indikací údržby, bez čelistí, model ,95 Elektrický lisovací nástroj Pressgun 4E, s patentovaným elektronickým hlídáním funkcí a automatickou indikací údržby, na sít 230 V, s lisovacími čelistmi 15, 22 a 28 mm pro kovové lisovací systémy, model /22/ ,04 4

5 _CZ_ fm Seite 5 Montag, 16. Februar :44 15 Elektrický lisovací nástroj Pressgun 4E, s patentovaným elektronickým hlídáním funkcí a automatickou indikací údržby, na sít 230 V, bez čelistí, model ,69 Akumulátorový lisovací nástroj Pressgun 4B, s nejnovější lithium/iontovou akumulační technikou, s akumulátorem 18 V/2,2Ah a nabíječkou 230 V/18 V, s patentovaným elektronickým hlídáním funkcí a automatickou indikací údržby, s lisovacími čelistmi 15, 22 a 28 mm pro kovové lisovací systémy, model /22/ ,35 Akumulátorový lisovací nástroj Pressgun 4B, s nejnovější lithium/iontovou akumulační technikou, s akumulátorem 18 V/2,2Ah a nabíječkou 230 V/18 V, s patentovaným elektronickým hlídáním funkcí a automatickou indikací údržby, bez čelistí, model ,80 5

6 _CZ_ fm Seite 6 Montag, 16. Februar :44 15 Pexfit Pro-sada nářadí, s ručním lisovacím nářadím 16 a 20 mm, nůžkami a kalibračním nářadím 14 až 25 mm, model ,37 Ruční lisovací nářadí, pro lisovací spojky, model , , , , ,42 6

7 _CZ_ fm Seite 7 Montag, 16. Februar :44 15 Systémové lisovací čelisti pro kovové lisovací systémy Sortiment lisovacích čelistí, pro lisovací spojky kovových lisovacích systémů, vhodné k systémovým lisovacím nástrojům: Typ 1, Holger Clasen, Geberit/Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, model ,04 Sortiment lisovacích čelistí, pro lisovací spojky kovových lisovacích systémů, vhodné k systémovým lisovacím nástrojům: Typ 1, Holger Clasen, Geberit/Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, model ,26 Lisovací čelist PT2, nové generace, 12 pro lisovací spojky kovových 15 lisovacích systémů, 18 vhodné k systémovým lisovacím nástrojům: Holger Clasen, Geberit/Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, model , , , , , , 7

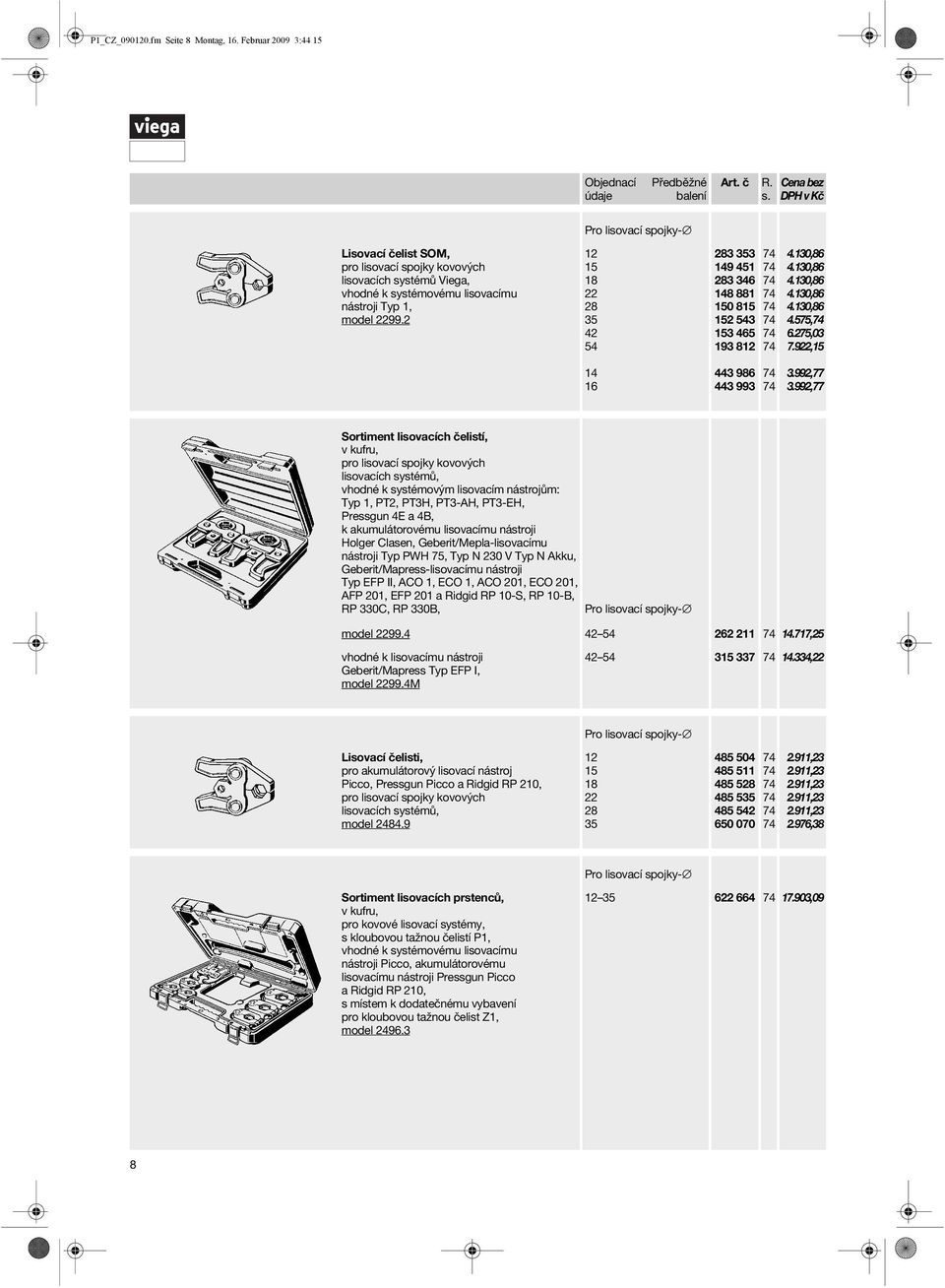

8 _CZ_ fm Seite 8 Montag, 16. Februar :44 15 Lisovací čelist SOM, pro lisovací spojky kovových lisovacích systémů Viega, vhodné k systémovému lisovacímu nástroji Typ 1, model , , , , , , 6.275, , , ,77 Sortiment lisovacích čelistí, pro lisovací spojky kovových lisovacích systémů, vhodné k systémovým lisovacím nástrojům: Typ 1, Holger Clasen, Geberit/Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, model ,25 vhodné k lisovacímu nástroji Geberit/Mapress Typ EFP I, model M ,22 Lisovací čelisti, pro akumulátorový lisovací nástroj Picco, Pressgun Picco a Ridgid RP 210, pro lisovací spojky kovových lisovacích systémů, model , , , , , ,38 Sortiment lisovacích prstenců, pro kovové lisovací systémy, s kloubovou tažnou čelistí, vhodné k systémovému lisovacímu nástroji Picco, akumulátorovému lisovacímu nástroji Pressgun Picco a Ridgid RP 210, s místem k dodatečnému vybavení pro kloubovou tažnou čelist Z1, model ,09 8

9 _CZ_ fm Seite 9 Montag, 16. Februar :44 15 pro lisovací spojky- Sortiment lisovacích prstenců, s kloubovou tažnou čelistí Z1, pro kovové lisovací systémy, vhodné k systémovým lisovacím nástrojům: Holger Clasen, Geberit/Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, s místem k dodatečnému vybavení pro kloubovou tažnou čelist, model ,08 Sortiment lisovacích prstenců, s kloubovou tažnou čelistí Z2, pro kovové lisovací systémy, vhodné k systémovým lisovacím nástrojům: Holger Clasen, Geberit/Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, model ,63 9

10 _CZ_ fm Seite 10 Montag, 16. Februar :44 15 Kloubová tažná čelist Z1, pro lisovací spojky mm kovových lisovacích systémů, pro spojky Geopress mm, Kloubová tažná čelist Z2, pro lisovací spojky ,0 mm, kovových lisovacích systémů, pro spojky Geopress mm, Z /20 25 Z ,0/ , ,75 vhodné k systémovým lisovacím nástrojům: Holger Clasen, Geberit/Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, model Upozornění: Zemní práce mohou být prováděny pouze s akumulátorovým lisovacím nástrojem PT3-AH! Nelze použít pro XL-spojky z červeného bronzu (Sanpress XL, Copatin XL)! Kloubová tažná čelist, pro lisovací spojky 12 až 35 mm kovových lisovacích systémů, kompatibilní pouze se systémovým lisovacím nástrojem Picco, akumulátorovým lisovacím nástrojem Pressgun Picco a Ridgid RP 210, model ,89 Sada lisovacích prstenců, pro měděné lisovací spojky Sanpress Inox XL, Prestabo XL a Profipress XL, vhodná k systémovým lisovacím nástrojům: Akku-Presshandy výrobce Holger Clasen, lisovacímu nástroji Geberit/Mepla typ PWH 75, typ N 230 V, typ N Akku, lisovacímu nástroji Geberit/Mapress typ EFP II, ACO 1, ECO 1, ACO 201, ECO 201, AFP 201, EFP 201 a Ridgid RP 10-S, RP 10-B, model XL 76,1 108, ,72 Upozornění: Nelze použít pro XL-spojky z červeného bronzu (Sanpress XL, Copatin XL)! 10

11 _CZ_ fm Seite 11 Montag, 16. Februar :44 15 Lisovací prstenec, pro měděné lisovací spojky Sanpress Inox XL, Prestabo XL a Profipress XL, vhodný ke kloubové tažné čelisti Z2 model , model XL 64,0 76,1 88,9 108, , , , ,93 Upozornění: Nelze použít k XL-tvarovkám z červeného bronzu (Sanpress XL, Copatin XL)! Lisovací prstenec, pro kovové lisovací systémy, vhodný ke kloubové tažné čelisti Z1 a, model Upozornění: Lisovací prstence 42 a 54 mm se smí použít pouze s tažnou čelistí Z , , , , , , , ,28 Systémová sada nástrojů XL, s tažnou čelistí pro lisovací řetězy, s lisovacími řetězy pro lisovací spojky Sanpress XL 76,1 až 108,0 mm, vhodné k lisovacím systémovým nástrojům: Holger Clasen, Geberit-Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230V Typ N Akku, Typ EFP II, ACO 1, ECO 1, ACO 201, ECO 201, AFP 201,EFP 201 a Ridgid RP 10-S, RP 10-B, model XL Upozornění: Nelze použít pro XL spojky z mědi a nerezi (Profipress XL, Prestabo XL, Sanpress Inox XL a Sanpress Inox G-XL)! 76,1 108, ,92 11

12 _CZ_ fm Seite 12 Montag, 16. Februar :44 15 Lisovací řetěz, pro lisovací spojky Sanpress XL 76,1 až 108,0 mm, vhodné k tažné čelisti XL, model XL Upozornění: Nelze použít pro XL spojky z mědi a nerezi (Profipress XL, Prestabo XL, Sanpress Inox XL a Sanpress Inox G-XL)! 76,1 88,9 108, , , ,64 Tažná čelist, pro lisovací řetězy 76,1 až 108,0 mm, vhodné k lisovacím systémovým nástrojům: Holger Clasen, Geberit-Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230V Typ N Akku, model XL 76,1 108, ,70 12

13 _CZ_ fm Seite 13 Montag, 16. Februar :44 15 Systémové lisovací čelisti pro plastové lisovací systémy Sada lisovacích čelistí, pro lisovací spojky systému Sanfix Fosta, vhodné systémovým lisovacím nástrojům: Holger Clasen, Geberit/Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, model / ,68 pro lisovací spojky- Lisovací čelisti, 12 pro systémy PE-Xc- a PB, 14 pro lisovací spojky, 16 vhodné k systémovým lisovacím nástrojům: Holger Clasen, Geberit/Mepla-lisovacímu 40 nástroji Typ PWH 75, 50 Typ N 230 V Typ N Akku, 63 model , , , , , , , , , ,37 Lisovací čelisti, pro akumulátorový lisovací nástroj Picco a Ridgid RP 210, pro lisovací spojky systému PE-Xc, model /15 16/ , , , , ,58 13

14 _CZ_ fm Seite 14 Montag, 16. Februar :44 15 Sortiment lisovacích čelistí, pro lisovací spojky Geopress vhodné k systémovým lisovacím nástrojům: Holger Clasen, Geberit/Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, model ,13 Upozornění: Zemní práce mohou být prováděny pouze s akumulátorovým lisovacím nástrojem PT3-AH! Sortiment lisovacích čelistí, pro lisovací spojky Geopress, vhodné k systémovým lisovacím nástrojům: Holger Clasen, Geberit/Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, model ,32 Upozornění: Zemní práce mohou být prováděny pouze s akumulátorovým lisovacím nástrojem PT3-AH! Lisovací prstenec, pro spojky Geopress, vhodný ke kloubové tažné čelisti model , model , , , , , ,31 Nářadí Náhradní nůž, pro odplášt ovací a kalibrační nářadí, model ,46 14

15 _CZ_ fm Seite 15 Montag, 16. Februar :44 15 Odplášt ovací a kalibrační nářadí, pro Pexfit Fosta, pro ruční použití a pro vrtačku, model / , ,39 Pro trubky Trubkový řezák, pro trubky z ušlechtilé oceli, model * ,15 Ořezávač trubky, pro trubky z mědi a nerezi, model 2290 Pro trubky , ,45 Pro trubky Náhradní řezné kolečko, pro ořezávač trubky model 2290, model ,31 Řezné kolečko, s čepem a pojistným kroužkem, k trubkovému řezáku Ridgid, model k trubkovému řezáku Rems, model , ,88 Pro trubky Odhrotovač, pro vnitřní a vnější odhrotování měděných trubek a trubek z ušlechtilé oceli, model ,36 Pro trubky Odhrotovač, pro vnitřní a vnější odhrotování měděných trubek a trubek z ušlechtilé oceli od 64,0 do 108,0 mm, model XL 64,0 108, ,36 * = Dodávka pouze z doběhu skladových zásob 15

16 _CZ_ fm Seite 16 Montag, 16. Februar :44 15 Pro trubky Odhrotovač, pro vnitřní a vnější odhrotování trubek z ušlechtilé oceli (pozor: při práci používat ochranné brýle!), model XL 64,0 108, ,67 Dlouhá montážní vsuvka, model /2* ,59 Značkovací tužka, pro lisovací systémy Viega, model ,84 16 * = Dodávka pouze z doběhu skladových zásob

17 _CZ_ fm Seite 17 Montag, 16. Februar :44 15 Jednotlivé díly Kufr, bez lisovacího nástroje a lisovacích čelistí, pro systémový lisovací nástroj Typ 1, Typ 2 a PT3-EH, model ,25 Kufr, bez lisovacího nástroje a lisovacích čelistí, pro systémový lisovací nástroj PT3-AH, model ,25 Kufr, bez lisovacího nástroje a lisovacích čelistí, k systémovému lisovacímu nástroji model ,25 Kufr, bez lisovacího nástroje a lisovacích čelistí, pro systémový lisovací nástroj Pressgun Picco, model ,30 17

18 _CZ_ fm Seite 18 Montag, 16. Februar :44 15 Sanpress Inox XL - náhradní kufr, pro 76,1-108,0 mm, model XL ,99 Kufr, bez lisovacího nástroje, pro tažnou čelist a lisovací řetězy, pro spojky Sanpress XL (červený bronz) 76,1 až 108,0 mm, model XL ,68 Kufr, bez lisovacích prstenců a kloubové tažné čelisti, vhodný pro 6 lisovacích prstenců od 12 do 35 mm, a pro kloubovou tažnou čelist Z1 a, model ,90 Kufr, bez lisovacích čelistí, pro lisovací čelisti SOM 42 a 54 mm model , také pro lisovací čelisti Sanfix Fosta 50 a 63 mm, model ,95 18

19 _CZ_ fm Seite 19 Montag, 16. Februar :44 15 Akumulátor, 230 V/14,4 V, pro akumulátorové lisovací nástroje Holger Clasen, model ,33 Akumulátorová nabíječka, 230 V/14,4 V, pro akumulátorový lisovací nástroj Holger Clasen, model ,75 Akumulátor Makita, 230 V/14,4 V/2,6 Ah, k akumulačnímu lisovacímu nástroji PT3-AH a Picco, model ,33 Nabíječka Makita, 230 V/14,4 V, k akumulátorovému lisovacímu nástroji PT3-AH a Picco, model ,75 Lithium/iontový akumulátor, 18 V/2,2Ah, pro akumulátorový lisovací nástroj Pressgun 4B a Pressgun Picco, model ,23 Power-lithium/iontový akumulátor, 18 V/3,3 Ah, k akumulátorovým lisovacím nástrojům Pressgun 4B a Pressgun Picco, model ,90 Lithium/iontový akumulátor, 18 V/1,1 Ah, k akumulátorovým lisovacím nástrojům Pressgun 4B a Pressgun Picco, model ,31 Nabíječka pro lithium/iontové akumulátory, 230 V/18 V, k akumulátorovým lisovacím nástrojům Pressgun 4B a Pressgun Picco, model ,96 19

20 _CZ_ fm Seite 20 Montag, 16. Februar :44 15 P okyny pro údržbu systémových lisovacích nástrojů a systémových lisovacích čelistí Viega Funkční spolehlivost a trvalá těsnost lisovacích systémů Viega je závislá především na provozní spolehlivosti lisovacích nástrojů a bezzávadné funkčnosti systémových lisovacích čelistí. Viega jsou elektrohydraulické přístroje, které v průběhu doby lisování vyvíjí pevně nastavený tlak. Provozní bezpečnost a spolehlivost systémového lisovacího nástroje je zaručena pouze tehdy, pokud je hydraulický systém těsný, bez ztráty oleje. Jako všechny elektrohydraulické nástroje podléhají i systémové lisovací nástroje přirozenému opotřebení. Aby byla provozní bezpečnost a spolehlivost systémových lisovacích nástrojů neustále zachována, musí být na nástrojích prováděna pravidelná údržba, popřípadě je zapotřebí je zaslat do servisů, uvedených firmou Viega, za účelem provedení inspekce. Systémové lisovací čelisti Aby byla neustále zaručena bezzávadná funkčnost systémových lisovacích čelistí, doporučujeme, aby se v každém případě prováděla při údržbě systémových lisovacích nástrojů také údržba systémových lisovacích čelistí. Přitom se vymění opotřebené díly, opraví lisovací kontury a znovu se nastaví lisovací čelisti. Pro dané systémové lisovací nástroje Viega platí následující ustanovení: Údržbářské intervaly systémových lisovacích nástrojů Viega: Systémový lisovací nástroj Viega Doba údržby Viega lisovací nástroj Pressgun Picco DN 10 DN 40 Viega lisovací nástroj Pressgun 4E a 4B DN 10 DN 100 Viega akumulační lisovací nástroj Typ PT3-AH DN 10 DN 100 Viega akumulační lisovací nástroj Picco DN 10 N 25 Viega elektrický lisovací nástroj Typ PT3-EH DN 10 DN 100 Viega elektrický lisovací nástroj Typ 2 DN 10 DN 100 Viega akumulační lisovací nástroj mm/14 20 mm model 248 Ruční akumulační lisovací nástroj DN 10 DN 100 model 2475 Po zalisováních LED indikátor vyzve k servisní prohlídce. Po dalších 2000 zalisováních následuje bezpečnostní blokace. Avšak nejpozději po 4 letech. Po zalisováních LED indikátor vyzve k servisní prohlídce. Po dalších 2000 zalisováních následuje bezpečnostní blokace. Avšak nejpozději po 4 letech. Po zalisováních LED indikátor vyzve k servisní prohlídce. Po dalších 2000 zalisováních následuje bezpečnostní blokace. Avšak nejpozději po 4 letech. Po zalisováních LED indikátor vyzve k servisní prohlídce. Po dalších 2000 zalisováních následuje bezpečnostní blokace. Avšak nejpozději po 4 letech. Po zalisováních LED indikátor vyzve k servisní prohlídce. Po dalších 2000 zalisováních následuje bezpečnostní blokace. Avšak nejpozději po 4 letech. Nejméně každé 2 roky. Nejméně jednou ročně. Po zalisováních následuje výzva LED indikací. Avšak nejméně každé 4 roky. Autorizované servisy Viega: Firma Martin Unterreitmaier Landsberger Str München Telefon: Telefax: martin@unterreitmaier-gmbh.de Firma Hans-Joachim Voigt & Sohn Nordlichtstraße 48/ Berlin Telefon: Telefax: info@voigt-und-sohn.de Firma Mátl & Bula spol. s r.o Rajhrad u Brna Telefon: Telefax: vladimir.vaverka@matl-bula.cz Přistupujte prosím k Vaší povinnosti o péči zodpovědně a dodržujte pokyny pro údržbu. Ze zásady platí: bezpečnost díky údržbě. Při nedodržení inspekčních intervalů nemůže být převzata žádná odpovědnost za poškození na zdraví. 20
