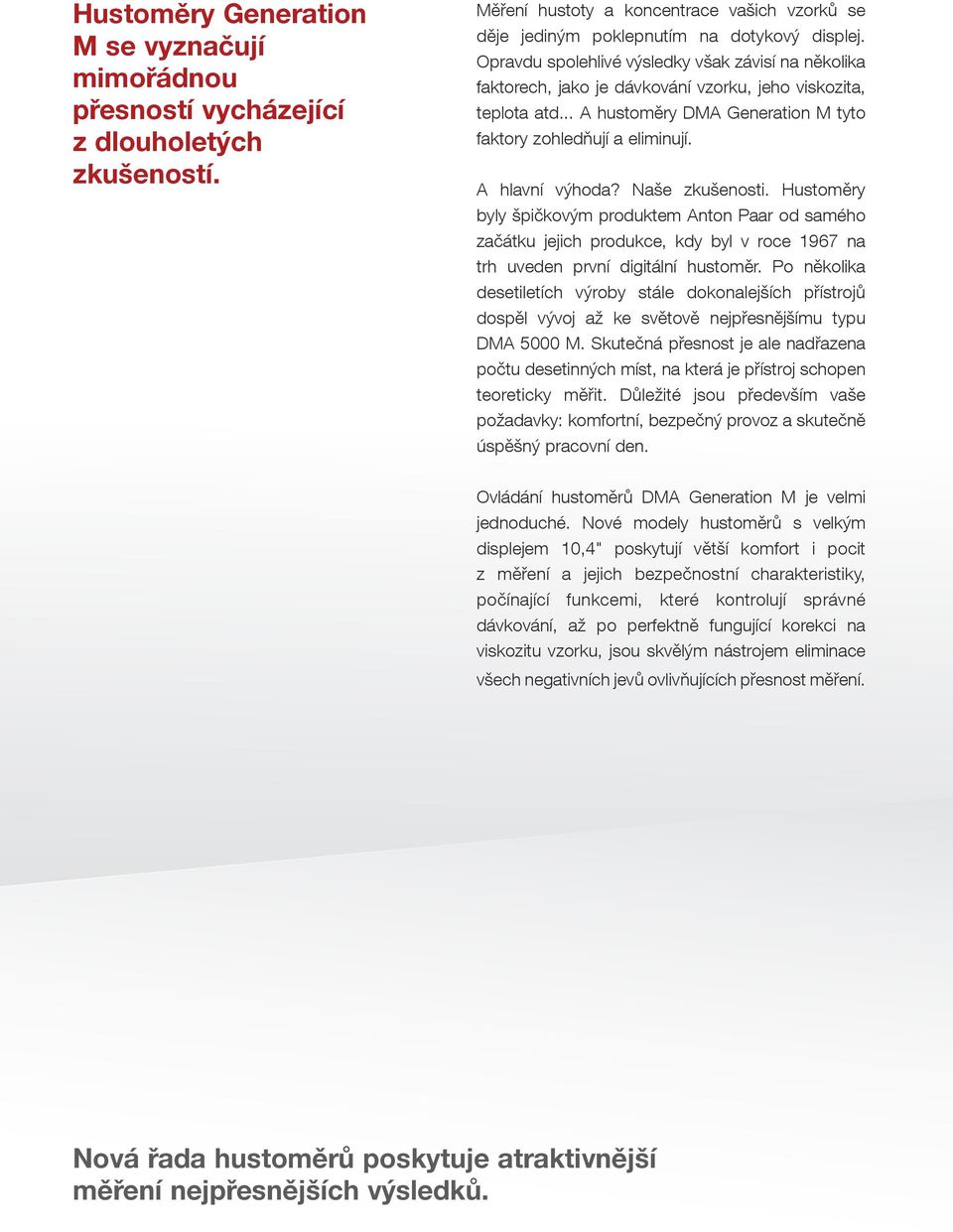

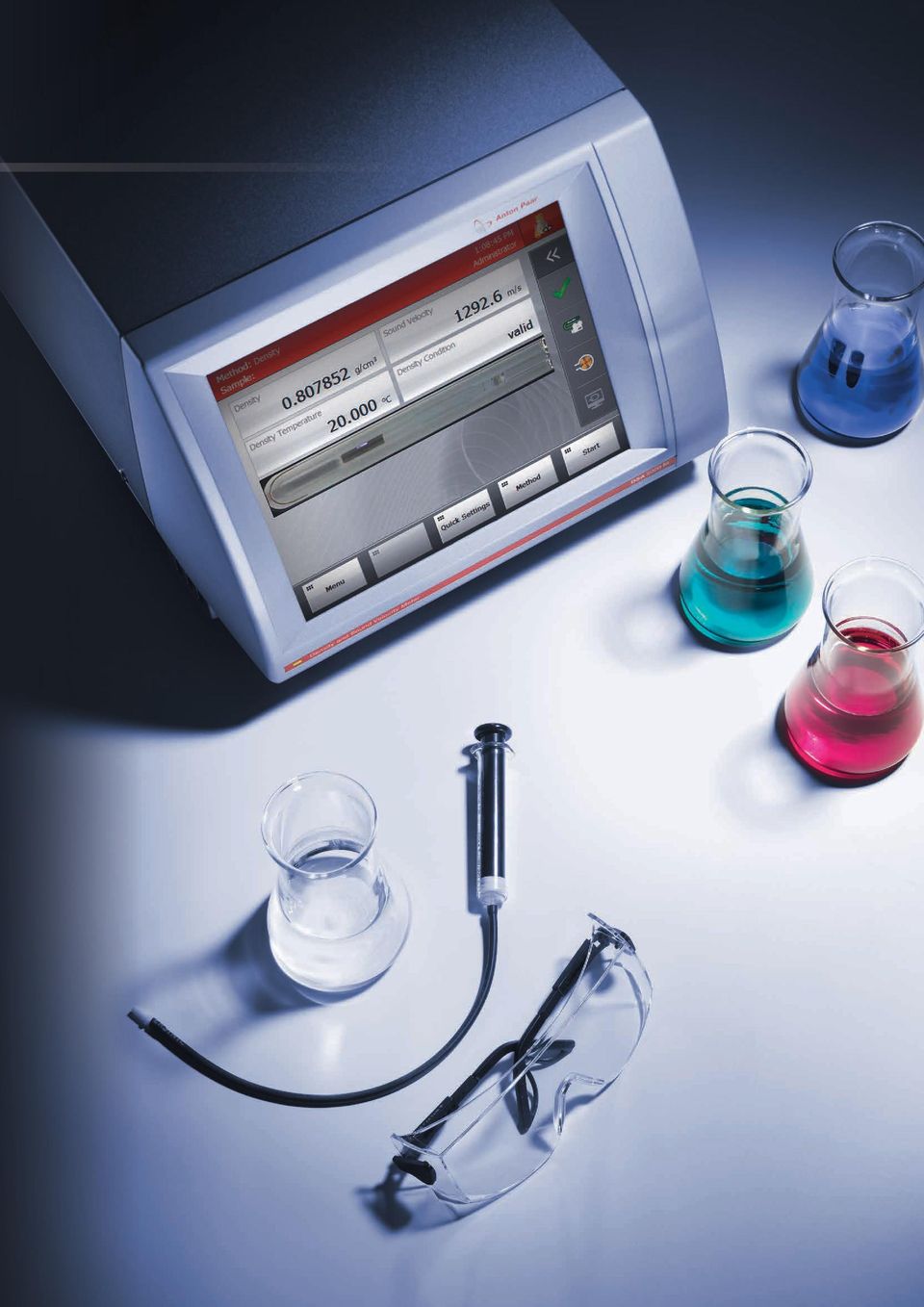

2 Hustoměry Generation M se vyznačují mimořádnou přesností vycházející z dlouholetých zkušeností. Měření hustoty a koncentrace vašich vzorků se děje jediným poklepnutím na dotykový displej. Opravdu spolehlivé výsledky však závisí na několika faktorech, jako je dávkování vzorku, jeho viskozita, teplota atd... A hustoměry DMA Generation M tyto faktory zohledňují a eliminují. A hlavní výhoda? Naše zkušenosti. Hustoměry byly špičkovým produktem Anton Paar od samého začátku jejich produkce, kdy byl v roce 1967 na trh uveden první digitální hustoměr. Po několika desetiletích výroby stále dokonalejších přístrojů dospěl vývoj až ke světově nejpřesnějšímu typu DMA 5000 M. Skutečná přesnost je ale nadřazena počtu desetinných míst, na která je přístroj schopen teoreticky měřit. Důležité jsou především vaše požadavky: komfortní, bezpečný provoz a skutečně úspěšný pracovní den. Ovládání hustoměrů DMA Generation M je velmi jednoduché. Nové modely hustoměrů s velkým displejem 10,4" poskytují větší komfort i pocit z měření a jejich bezpečnostní charakteristiky, počínající funkcemi, které kontrolují správné dávkování, až po perfektně fungující korekci na viskozitu vzorku, jsou skvělým nástrojem eliminace všech negativních jevů ovlivňujících přesnost měření. Nová řada hustoměrů poskytuje atraktivnější měření nejpřesnějších výsledků.

3 PRAVDIVÉ VÝSLEDKY V ZAJÍMAVĚJŠÍM USPOŘÁDÁNÍ

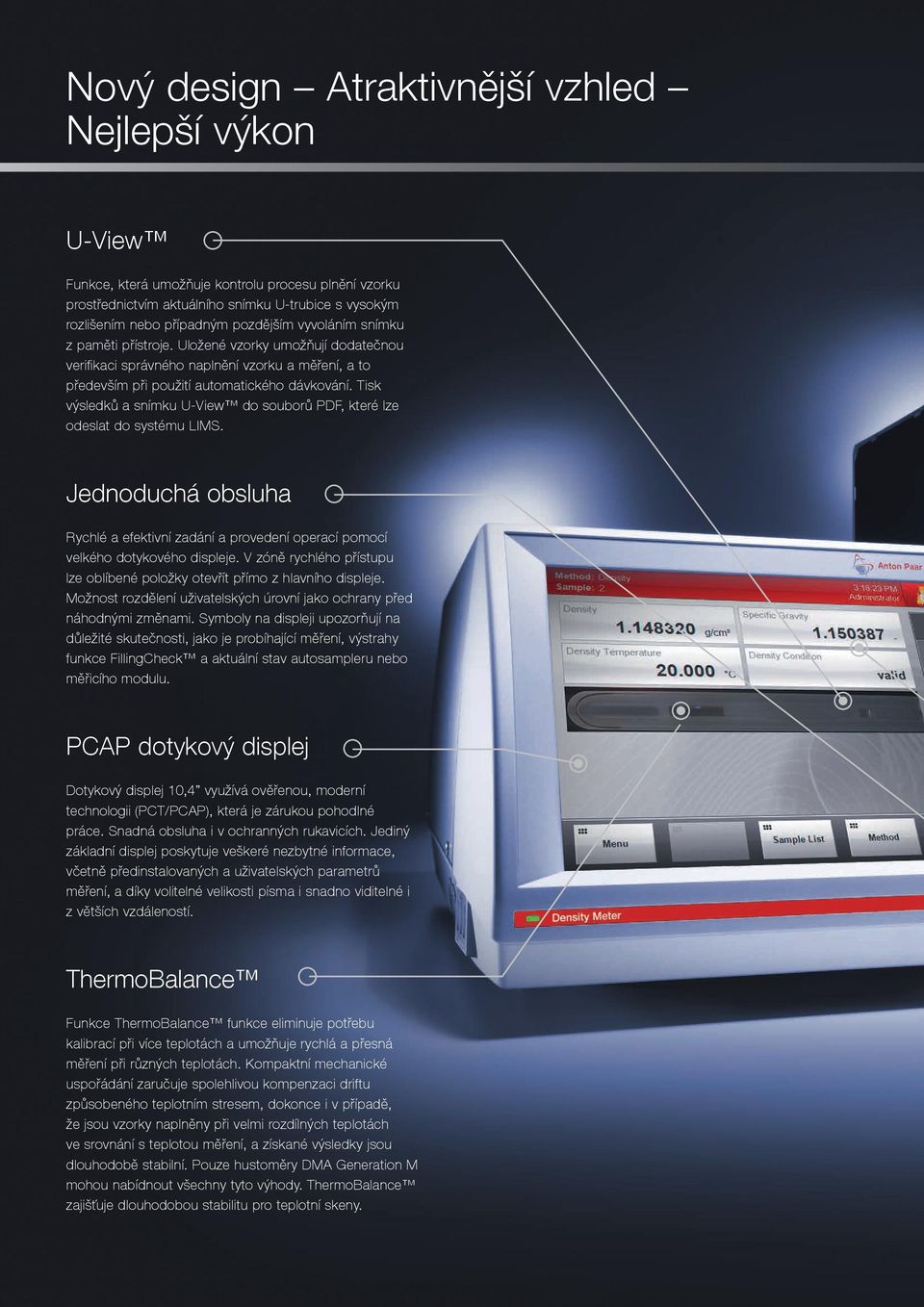

4 Nový design Atraktivnější vzhled Nejlepší výkon U-View Funkce, která umožňuje kontrolu procesu plnění vzorku prostřednictvím aktuálního snímku U-trubice s vysokým rozlišením nebo případným pozdějším vyvoláním snímku z paměti přístroje. Uložené vzorky umožňují dodatečnou verifikaci správného naplnění vzorku a měření, a to především při použití automatického dávkování. Tisk výsledků a snímku U-View do souborů PDF, které lze odeslat do systému LIMS. Jednoduchá obsluha Rychlé a efektivní zadání a provedení operací pomocí velkého dotykového displeje. V zóně rychlého přístupu lze oblíbené položky otevřít přímo z hlavního displeje. Možnost rozdělení uživatelských úrovní jako ochrany před náhodnými změnami. Symboly na displeji upozorňují na důležité skutečnosti, jako je probíhající měření, výstrahy funkce FillingCheck a aktuální stav autosampleru nebo měřicího modulu. PCAP dotykový displej Dotykový displej 10,4 využívá ověřenou, moderní technologii (PCT/PCAP), která je zárukou pohodlné práce. Snadná obsluha i v ochranných rukavicích. Jediný základní displej poskytuje veškeré nezbytné informace, včetně předinstalovaných a uživatelských parametrů měření, a díky volitelné velikosti písma i snadno viditelné i z větších vzdáleností. ThermoBalance Funkce ThermoBalance funkce eliminuje potřebu kalibrací při více teplotách a umožňuje rychlá a přesná měření při různých teplotách. Kompaktní mechanické uspořádání zaručuje spolehlivou kompenzaci driftu způsobeného teplotním stresem, dokonce i v případě, že jsou vzorky naplněny při velmi rozdílných teplotách ve srovnání s teplotou měření, a získané výsledky jsou dlouhodobě stabilní. Pouze hustoměry DMA Generation M mohou nabídnout všechny tyto výhody. ThermoBalance zajišťuje dlouhodobou stabilitu pro teplotní skeny.

5 Adaptabilní konfigurace Hustoměry DMA Generation M lze bez jakýchkoliv problémů integrovat do laboratorního systému uživatele. Pro zvýšení efektivity procesu měření lze připojit autosampler nebo některý z dalších měřicích modulů. Při práci v obtížnějších podmínkách lze připojit myš, čtečku čárových kódů nebo externí klávesnici. Efektivní práce s naměřenými daty Veškeré naměřené výsledky lze uchovávat po neomezeně dlouhou dobu díky různým typům rozhraní, jako jsou USB disk, tiskárna nebo ethernet, a exportu dat tímto způsobem. Protokoly lze získat v běžných formátech, jako jsou PDF, TXT a XLS. Automatické nastavení na vzduch Integrovaný atmosférický tlakový senzor zajišťuje správnou hodnotu tlaku vzduchu potřebnou pro správné nastavení přístroje na vzduch. FillingCheck Hustoměr dokáže automaticky detekovat chyby při plnění vzorku nebo přítomnost bublinek v reálném čase, na tuto skutečnost upozorní uživatele a chybu zadokumentuje. Za všech okolností se tak lze spolehnout na fakt, že byl vzorek nadávkován správně. Korekce na viskozitu Viskozita vzorku způsobuje tlumení oscilace U-trubice, které by mohlo mít za následek sníženou opakovatelnost a přesnost měření. Tento jev je v hustoměrech DMA Generation M korigován korekcí vlivu viskozity vzorku v celém rozsahu viskozity, hustoty i teploty. Jsou tak zcela eliminovány systematické chyby vycházející z povahy vzorku.

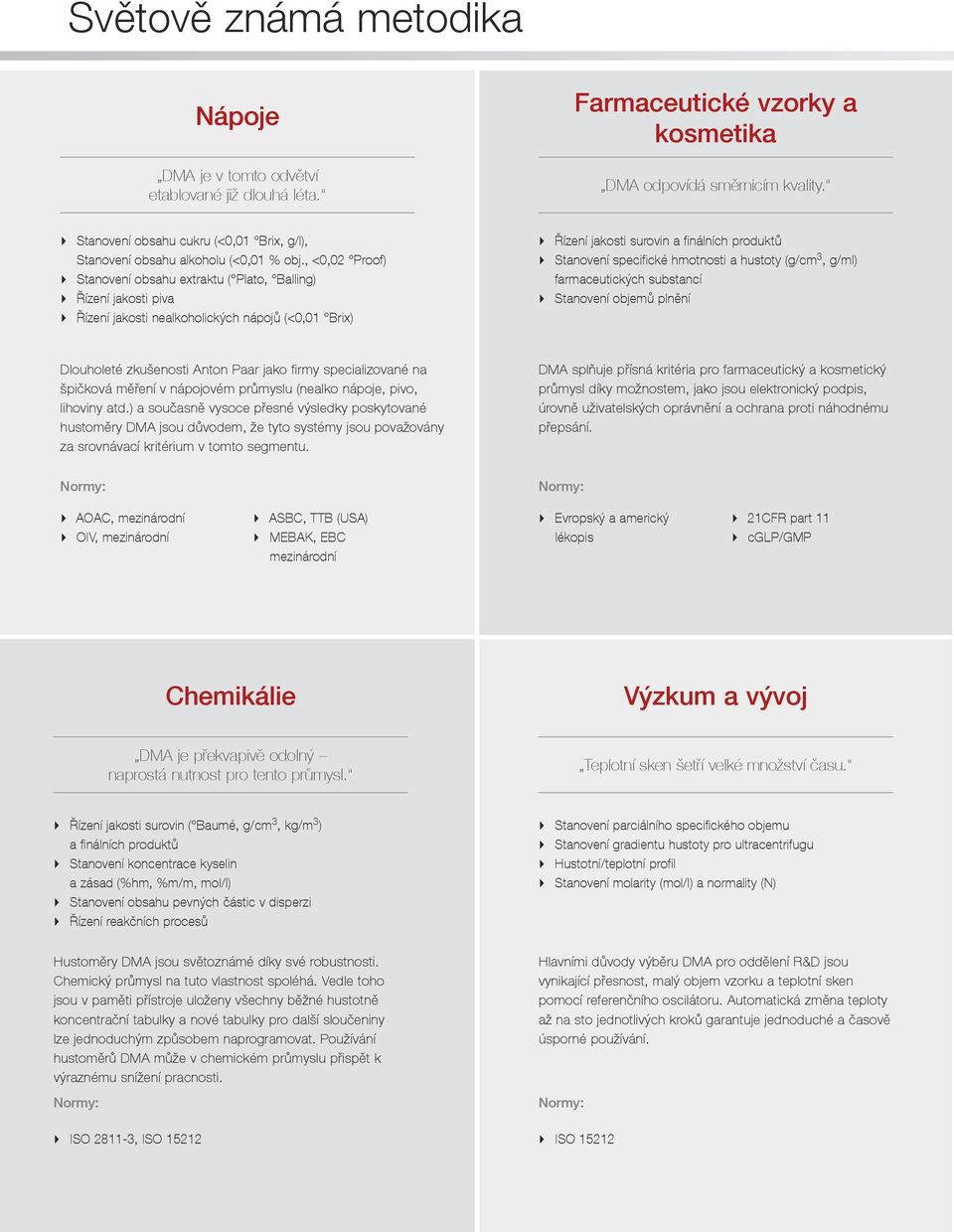

6 Světově známá metodika Nápoje DMA je v tomto odvětví etablované již dlouhá léta. Farmaceutické vzorky a kosmetika DMA odpovídá směrnicím kvality. Stanovení obsahu cukru (<0,01 Brix, g/l), Stanovení obsahu alkoholu (<0,01 % obj., <0,02 Proof) Stanovení obsahu extraktu ( Plato, Balling) Řízení jakosti piva Řízení jakosti nealkoholických nápojů (<0,01 Brix) Řízení jakosti surovin a finálních produktů Stanovení specifické hmotnosti a hustoty (g/cm 3, g/ml) farmaceutických substancí Stanovení objemů plnění Dlouholeté zkušenosti Anton Paar jako firmy specializované na špičková měření v nápojovém průmyslu (nealko nápoje, pivo, lihoviny atd.) a současně vysoce přesné výsledky poskytované hustoměry DMA jsou důvodem, že tyto systémy jsou považovány za srovnávací kritérium v tomto segmentu. DMA splňuje přísná kritéria pro farmaceutický a kosmetický průmysl díky možnostem, jako jsou elektronický podpis, úrovně uživatelských oprávnění a ochrana proti náhodnému přepsání. Normy: Normy: AOAC, mezinárodní OIV, mezinárodní ASBC, TTB (USA) MEBAK, EBC mezinárodní Evropský a americký lékopis 21CFR part 11 cglp/gmp Chemikálie Výzkum a vývoj DMA je překvapivě odolný naprostá nutnost pro tento průmysl. Teplotní sken šetří velké množství času. Řízení jakosti surovin ( Baumé, g/cm 3, kg/m 3 ) a finálních produktů Stanovení koncentrace kyselin a zásad (%hm, %m/m, mol/l) Stanovení obsahu pevných částic v disperzi Řízení reakčních procesů Stanovení parciálního specifického objemu Stanovení gradientu hustoty pro ultracentrifugu Hustotní/teplotní profil Stanovení molarity (mol/l) a normality (N) Hustoměry DMA jsou světoznámé díky své robustnosti. Chemický průmysl na tuto vlastnost spoléhá. Vedle toho jsou v paměti přístroje uloženy všechny běžné hustotně koncentrační tabulky a nové tabulky pro další sloučeniny lze jednoduchým způsobem naprogramovat. Používání hustoměrů DMA může v chemickém průmyslu přispět k výraznému snížení pracnosti. Normy: ISO , ISO Hlavními důvody výběru DMA pro oddělení R&D jsou vynikající přesnost, malý objem vzorku a teplotní sken pomocí referenčního oscilátoru. Automatická změna teploty až na sto jednotlivých kroků garantuje jednoduché a časově úsporné používání. Normy: ISO 15212

7 V dnešní podobě kontroly a řízení kvality lze nalézt bezpočet analytických metod: Jednou z nejjednodušších, nejrychlejších a nevýznamnějších je měření hustoty. Vyžaduje velmi malé množství vzorku, jedná se o nedestruktivní metodiku bez spotřeby chemikálií. Měření hustoty slouží ke stanovení koncentrace v rozsahu % s mimořádnou přesností a umožňuje vždy s jistotou zajištění špičkové kvality materiálu. Petrochemické vzorky Příchuti a parfémy DMA je ideálním nástrojem pro měření vysoce viskózních vzorků. Požadavek na malá množství vzorků je pro toto odvětví ideální. Řízení jakosti surovin a finálních produktů (API, kg/m 3 ) Režim řízení kvality aditiv Kontrolní měření blendingu paliv Hustota plynů Řízení jakosti surovin a finálních produktů (g/cm 3 ) Specifické kontroly Stanovení objemů plnění Úplná a rychlá korekce na viskozitu a rozsah měření do 95 C činí z DMA špičkový systém pro měření vysoce viskózních vzorků, jako jsou asfalty, těžké topné oleje nebo ropa. Vzhledem ke skutečnosti, že pro měření hustoty je zapotřebí pouze minimální množství vzorku a výsledek je znám ve velmi krátkém čase, jsou hustoměry DMA vysoce ceněným přístrojem při výrobě parfémů a příchutí. Normy: DIN 51757, ISO ASTM D 1250, ASTM D 4052, ASTM D 5002, ASTM D 5931 Biopaliva Jednoduše řečeno: optimální řízení jakosti pro optimální produkt. Společnosti pro kalibrace a testování DMA používáme více než 20 let. Řízení jakosti surovin a finálních produktů Řízení výroby (%obj. Proof, g/cm 3 ) Kontrolní měření blendingu paliv Stanovení obsahu alkoholu (%obj., Proof) pro fiskální účely Stanovení objemů plnění Monitoring stability hustotních standardů Výrobci bioetanolu využívají hustoměr DMA pro jejich perfektní přesnosti, a tím možnost značných provozních úspor. Producenti bionafty volí tento přístroj především z důvodu jeho spolehlivé a rychlé korekce na viskozitu. Při přesnosti měření hustoty až 0, g/cm 3 a teploty 0,01 C, a současně i požadavku na množství vzorku pouze 1 ml, je DMA nejpřesnějším referenčním přístrojem s nejmenší spotřebou kalibračních standardů. Normy: Normy: EN 14214, ISO ASTM D 4806, ASTM D 4052 AOAC, mezinárodní OIV, mezinárodní ASBC, TTB (USA) HM výnosy a celní poplatky

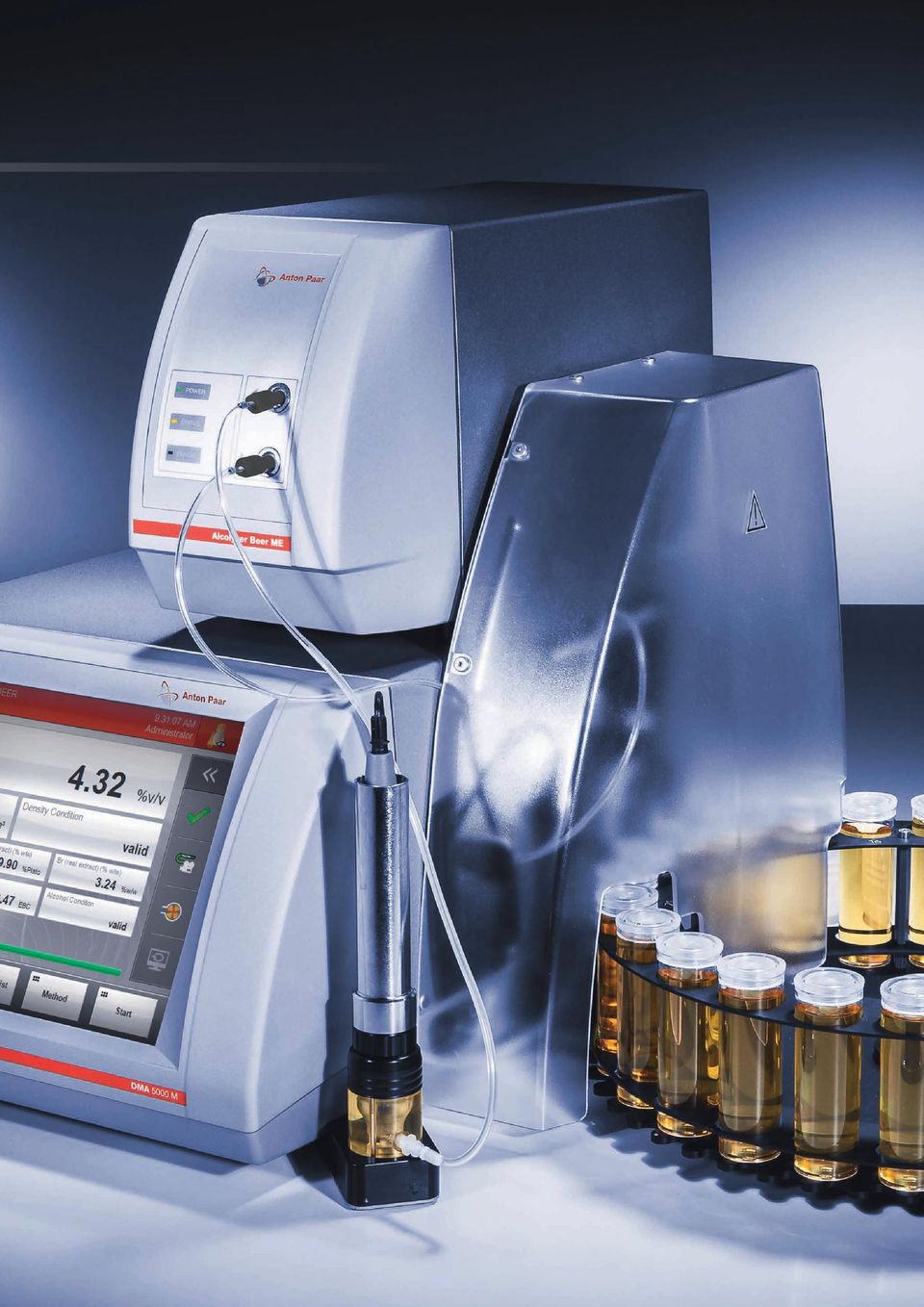

8 Přehled možných rozšíření systému Automatizace Konstrukce Plug and Play autosamplerů umožňuje jejich připojení k hustoměrů s maximální úsporou pracovního prostoru. Autosamplery Anton Paar lze používat pro dávkování vzorků s viskozitou až mpa.s. Podle vlastností vzorku lze tedy zvolit vhodný autosampler, po jeho připojení k hustoměru jej tato řídicí jednotka automaticky zaregistruje. K zajištění přesnosti identifikace jednotlivých vzorků je možné připojit volitelnou čtečku čárových kódů. Zatímco systém automaticky zpracovává velký počet vzorků, lze v tomto mezidobí pracovat na dalších požadovaných úkolech. Funkce FillingCheck upozorní uživatele na případný problém při dávkování, funkce U-View nabízí možnost pozdější verifikace kteréhokoliv výsledku. V případě potřeby lze v seznamu vzorků zadat pro každý vzorek správnou metodu měření. Současně je možné v případě potřeby kdykoliv přerušit předprogramovanou sekvenci a zadat měření vzorku s vyšší prioritou. Modularita systému Hustoměry DMA Generation M jsou připraveny k modulárnímu rozšíření o další měřicí moduly pro měření CO 2, O 2, barvy, zákalu, ph, diet nebo alkoholu popř. viskozity nebo indexu lomu. Více bezpečnosti Pro nové hustoměry je k dispozici kvalifikační a validační balíček Pharma Qualification and Validation Package, který obsahuje všechny odpovídající dokumenty pro jejich validaci a kvalifikaci ve farmaceutickém průmyslu. Větší jistotu a dlouhodobou stabilitu měření lze zajistit kontrolou teploty pomocí volitelného teploměru MKT 50 (0,001 K). Příslušenství Adaptér pro aerosoly Použitím tohoto příslušenství lze měřit těkavé kapaliny přímo z originálních obalů. Díky tomuto adaptéru probíhá přímé dávkování vzorku bez přítomnosti bublinek a zcela bezpečně. Temperace dávkovače Toto příslušenství je určeno speciálně pro hustoměry DMA Generation M. Slouží k ohřevu dávkovacích adaptérů na požadovanou teplotu a umožňuje tak nástřik vzorků, které jsou při pokojové teplotě běžně tuhé nebo vysoce viskózní.

9

10 Měření koncentrace DSA 5000 M: Jeden cyklus měření, dva výsledky Zatímco hustoměry DMA Generation M poskytují řadu rovnic pro stanovení koncentrace dvousložkových komponent, pro tuto veličinu u třísložkových směsí je zapotřebí ještě druhý parametr. Jednou z možností je díky modularitě systémů Anton Paar připojit k laboratornímu hustoměru refraktometr. Druhým způsobem je využití kompaktního systému DSA 5000 M, ve kterém je, vedle nejpřesnější cely pro měření hustoty, již integrována cela pro měření rychlosti zvuku. Souběžné výsledky pro měření ternárních směsí DSA 5000 M stanovuje koncentraci dvou složek v jednom rozpouštědle souběžným měřením hustoty a rychlosti zvuku ternárního roztoku v teplotním rozsahu 0 70 C ( F). Příkladem vhodných aplikací může být výroba kyseliny fosforečné, plastů, hnojiv, vodního skla, směsi formaldehyd/metanol/voda a řady dalších třísložkových směsí. R&D aplikace zahrnují výzkum fázových přechodů (např. kapalin, polysacharidů, bílkovin, inzulínu atd.). Density Sample Sample: Concentration A Concentration B Sound Velocity Od 0 do 114 % během 2 minut Přesné výsledky napříč celým rozsahem DSA 5000 M umožňuje stanovení koncentrace kyseliny sírové a olea v celém rozsahu koncentrace. Výhody jsou jednoznačné: vzorek není nutné před samotným měřením ředit a výsledek je k dispozici během dvou minut. V závislosti na koncentraci jsou přesné výsledky koncentrace kyseliny sírové/olea získávány měřením buď rychlosti zvuku, nebo hustoty (přesnost: 0,02 % hm. až 100 % hm. H 2 SO 4 ). DSA 5000 M tedy měří rychlost zvuku i hustotu v jednom měřícím cyklu a pro vyhodnocení používá nejpřesnější metodu. I měření ostatních vzorků je díky druhému parametru měření konzistentní v celém rozsahu koncentrace, a to i v případě, že závislost koncentrace na hustotě není lineární. Density % H 2 SO 4 Density measurement Sound velocity measurement Sound velocity (m/s)

11

12 Výhody: Servis ISO/IEC kalibrační servis i v laboratoři uživatele Anton Paar je držitelem oficiální akreditace pro kalibraci hustoměrů dle ISO/IEC Záruční a pozáruční servis podle potřeb uživatele Rozvětvená síť pro obchodní a servisní aktivity je zárukou komplexní podpory uživatelů systémů Anton Paar. Tým servisních specialistů je vždy k dispozici pro řešení technických požadavků. Standardy pro hustotu dodávané Anton Paar Pro garanci vysoce kvalitního nastavení a kalibraci hustoměrů Anton Paar vyrábí a dodává standardy ultračisté vody. Na základě požadavku uživatele jsou k dispozici i jiné standardy s rozdílnými hustotami a nejistotami. Technologie Hustoměry DMA firmy Anton Paar jsou, díky kombinaci průlomové technologie oscilační U-trubice, integrovaného referenčního oscilátoru, vysoce přesných platinových teploměrů a funkce korekce na viskozitu v celém rozsahu měření, systémem s výjimečným výkonem. Celé měření probíhá podle následujícího schématu: U-trubice je naplněna 1 ml vzorku. Trubice je elektronicky excitovaná, aby oscilovala ve své základní rezonanční frekvenci a jejích harmonických modifikacích. Měří se oscilační charakteristiky s krokovou změnou integrovaného referenčního oscilátoru. Referenční oscilátor je umístěn v těsném teplotním kontaktu s oscilační U-trubicí. Toto jedinečné uspořádání umožňuje díky referenčnímu oscilátoru eliminaci veškerých odchylek měření způsobených teplotním stresem. Hustota je na základě těchto měření stanovena s mimořádnou přesností včetně korekce vlivu viskozity vzorku.

13

14 Specifikace DMA 4100 M DMA 4500 M Rozsah měření Hustota Rychlost zvuku Teplota Tlak 0 až 3 g/cm 3 0 až 95 C 0 až 10 bar (0 až 145 psi) Přesnost** Hustota Teplota 0,0001 g/cm 3 0,05 C 0,00005 g/cm 3 0,03 C Přesnost** Opakovatelnost st. odchylka Hustota Rychlost zvuku Teplota 0,00005 g/cm 3 0,02 C 0,00001 g/cm 3 0,01 C Doba měření jednoho vzorku* 30 s U-View Ano FillingCheck Ano ThermoBalance Korekce na viskozitu v plném rozsahu Min. objem vzorku Ano Ano cca 1 ml Smáčené části PTFE borosilikátové sklo Rozměry (d x š x v) Hmotnost Napájení 495 mm x 330 mm x 230 mm 22,5 kg AC V, 50/60 Hz, 190 VA Displej 10,4", TFT PCAP dotykový displej 640 x 480 Px Ovládání Dotykový displej, volitelná klávesnice, myš a čtečka čárových kódů Komunikační rozhraní 4 x USB, Ethernet, VGA, CAN, 2 x S-Bus, RS-232 Vnitřní paměť naměřených výsledků (volitelná možnost kruhového ukládání dat) Speciální funkce Teplotní sken, integrovaný tlakový senzor Modularita a aktualizace Autosamplery, měření viskozity, indexu lomu, obsahu alkoholu, CO 2, O 2 Volitelné příslušenství Adaptér pro aerosoly, temperační jednotka dávkovače * Po ustavení teplotní rovnováhy ** Platí pouze za ideálních podmínek měření a povaze vzorku.

15 DMA 5000 M DSA 5000 M 0 až 3 g/cm až m/s 0 až 70 C 0 až 3 bar (0 až 44 psi) 0, g/cm 3 0,01 C 0, g/cm 3 0,001 C 0, g/cm³ 0,01 C 0, g/cm 3 0,1 m/s 0,001 C 40 s 1 až 4 minuty 3 ml PTFE borosilikátové sklo, nerezová ocel, SS 316 Ti, silikon, Tygon Teplotní sken; kalibrace pro vysokou hustotu/viskozitu; integrovaný tlakový senzor
