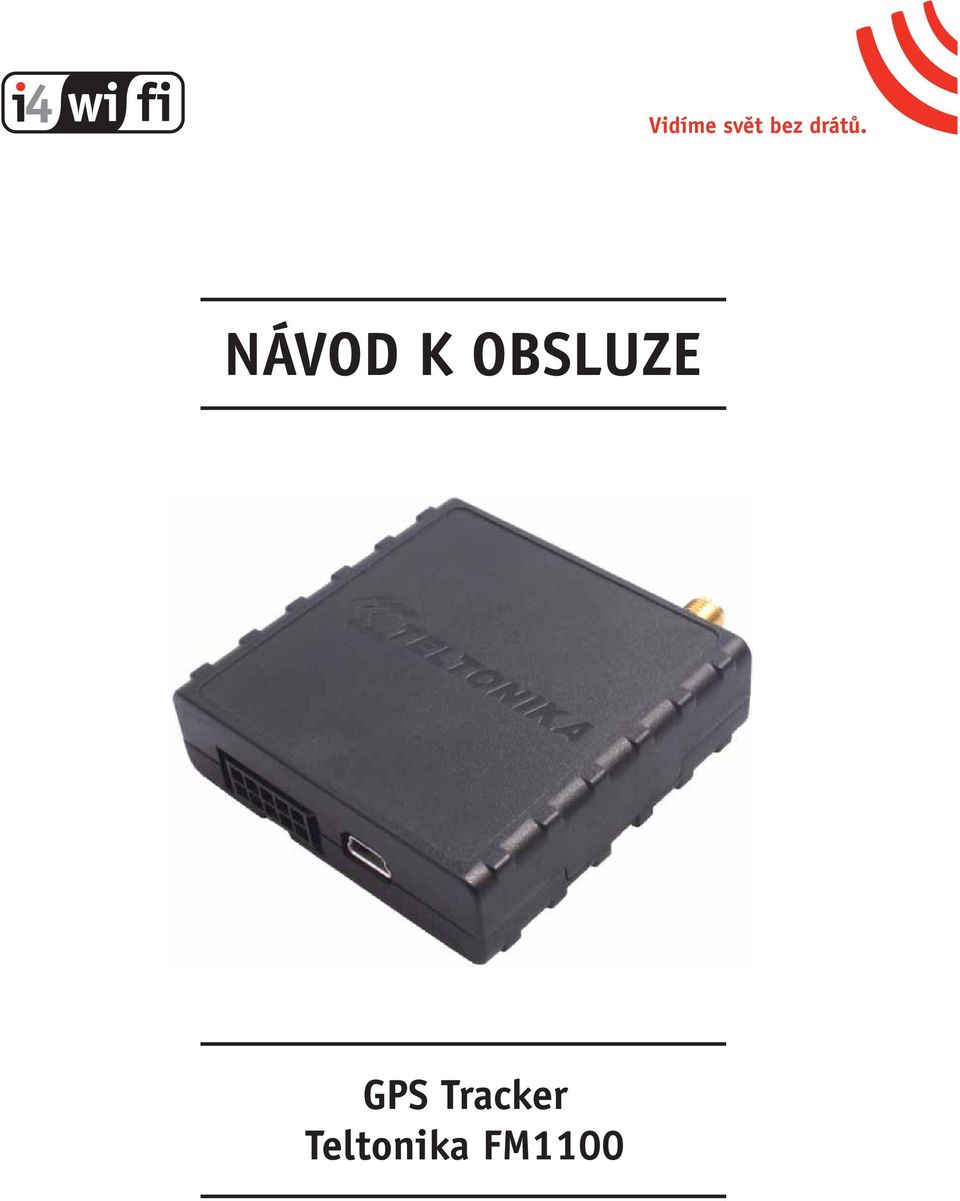

1 NÁVOD K OBSLUZE GPS Tracker Teltonika FM1100

2 1. Popis produktu GPS tracker FM1100 slouží ke kontrole pohybu osobního či firemního automobilu. Lze jej použít ale i do malých letadel. Umožňuje zasílání zpráv s přesnou polohou díky zabudovanému GPS čipu a přesné sledování online v internetovém prohlížeči. 1.1 Příslušenství Balení obsahuje: GPS tracker FM1100 1x GPS anténa 1x GSM anténa 1x USB kabel Svazek vodičů pro napájení a I/O příslušenství 1.2 Specifikace GSM / GPRS vlastnosti: Teltonika TM11Q quad band module (GSM 850 / 900 / 1800 / 1900 MHz) GPRS třídy 10 (až 85 kbps) SMS (text, data) GPS vlastnosti: Skytraq (Venus634LPx chipset) 65 kanálový přijímač Protocol NMEA-0183: GGA, GGL, GSA, GSV, RMC, VTG Hardwarové vlastnosti: Cortex -M3 processor 1 MB interní FLASH paměť zabudovaný senzor pohybu Rozhraní: podporované napětí: 10 30V USB port 3 digitální vstupy 1 analogový vstup vstupy pro teploměr a panic tlačítko 2 stavové LED diody

3 Speciální vlastnosti: bohatá možnost konfigurace zařízení režim Geo-fence mód hlubokého spánku konfigurace různých scénářů možnost sledování v zahraničí real-time sledování 1.3 Rozměry a popis

4 2. Instalace Obr. 1. Obr. 2. Obr. 3.

5 Obr. 4. Obr opatrně otevřete kryt použitím plochých šroubováků 2. sundejte horní kryt 3. zasuňte správně SIM kartu 4. zavřete kryt zařízení 5. zařízení je připraveno 2.1 Instalace ovladače Stáhněte a nainstalujte ovladač pro Virtual COM Port. Rozbalte a spusťte soubor VCPDriver_V1.3.1_Setup.exe. Do počítače Vám bude nainstalován ovladač pro připojení trackeru přes port USB. Stáhněte si konfigurační software zde.

6 2.2 Zapojení konektoru DIN 1 (IGNITION) 5 6 Ucc_Dallas DIN DIN 3 OUT DATA_DALLAS OUT AIN 1 VCC 10-30V DC (+) 1 10 GND 10-30V DC (-) Číslo Název Pinu VCC 10-30V DC (+) OUT 2 OUT 1 DIN 2 DIN 1 Ucc_DALLAS DIN 3 DATA_DALLAS AIN 1 GND 10-30V DC (-) Popis Napájení +. Rozsah ( ) V DC Digitální výstup. Kanál 2. Otevřený kolektor Max. 300mA. Digitální výstup. Kanál 1. Otevřený kolektor Max. 300mA. Digitální vstup, Kanál 2 Digitální vstup, Kanál 1, připravený pro vstup zapalování + 3,8 V výstup pro Dallas 1-Wire zařízení. (max 20mA) Digitální vstup input, channel 3 Datový kanál pro příslušenství Dallas 1-Wire zařízení Analogový vstup, Kanál 1. Rozsah vstupu: 0-30V/0-10V DC Zem napájení +. Rozsah ( ) V DC 2.3 První spuštění trackeru 1) Připojte obě antény k zařízení.!!pozor!! nikdy nezapínejte zařízení bez připojených antén. Může tak dojít k poškození. 2) Na odpovídající vodiče pinů 1 (červený) a 10 (černý) připojte + a - napájení z baterie, či přímo z vodičů automobilu. 3) Připojte konektor s vodiči k zařízení. Stavové diody se rozsvítí a začnou signalizovat svůj stav.

7 4) Propojte tracker USB kabelem s počítačem a otevřete konfigurační program 5) Po kliknutí na tlačítko "Connect" spojíte zařízení s programem. Nyní můžete tracker konfigurovat. LED GPS Chování Svítí stále Bliká každou vteřinu Nesvítí Význam GPS signál nebyl zachycen GPS pracuje, normální mód GPS je vypnuto, protože je zařízení v hlubokém spánku Zkrat GPS antény 6) Záložka "System" a) Zde nastavíte, zda máte zájem o mód hlubokého spánku (zařízení šetří energii v případě, že se tracker nepohybuje, neodesílá data, zapalování (DIN 1) je vypnuto (stav logické 0), USB kabel je odpojen. LED Stavu zařízení Chování Bliká každou vteřinu Bliká každé 2 vteřiny Bliká rychle nebo pomalu Bliká rychle stejnou rychlostí Nesvítí Význam Normální mód Mód hlubokého spánku Modem je aktivní Zařízení bootuje Zařízení nefunguje/je vypnuto Lze jej probudit zapalováním (DIN 1)(stav logické 1), tracker se pohybuje, USB je připojeno. b) Rozsah hodnot, které mohou ovládat analogový vstup. c) Způsob rozpoznání pohybu zařízen. Ignition - dle stavu zapalování Msensor - zda se tracker pohybuje či nikoli

8 GPS - dle informací z GPS (pokud není dostupný signál GPS, řídí se podle Msensoru) 7) Záložka "Records" Nastavení, které informace se budou posílat jako první, zda nejnovější a poté starší méně důležité, či naopak. Doporučujeme ponechat základní nastavení. 8) Záložka "GSM" Nastavení GPRS Přepnete "GPRS context Activation" do polohy Enable. Dále vyplníte APN vašeho operátora (popřípadě login a heslo, ale v ČR jej žádný operátor nepouživá, IP adresu a port serveru, kam chcete posílat data z GPS trackeru. Můžete použít již vyzkoušeny Na tomto webu provedete registraci a následně se přihlásíte do systému. Kde vyplníte údaje o vašem GPS trackeru. IP adresu a port najdete zde: Nastavení SMS Základní pole v části "SMS" je "Přihlásit se" a "Heslo". Tato přihlašovací jméno a heslo se používá v každé SMS, kterou odesíláte do FM1100. Pokud není přihlašovací jméno a heslo vyplněno, je třeba v SMS příkazech použít dvě mezery před příkazem použít (<mezera><mezera><příkaz>). Pokud je login a heslo vyplněno, příkaz má takovouto strukturu: <login><mezera><heslo><mezera><příkaz>, například: "asd 123 getgps" Telefonní čísla musí být zadána v mezinárodním formátu, bez "+" nebo "00". Pokud není zadáno žádné číslo, lze posílat příkazy z kteréhokoli čísla. SMS data sending settings - nastavte do pozice enable pokud máte zájem o pravidelné odesílání SMS se souřadnicemi pozice. Tracker odešle 24 posledních souřadnic na uvedené telefonní číslo v den a hodinu, kterou si nastavíte. SMS odesílání dat tuto funkci můžete povolit nebo zakázat. Nastavení nemá vliv na zaslání odpovědi v případě SMS dotazu. FM1100 umožňuje zaslat SMS s 24 souřadnic v jedné SMS. Tato funkce se používá v oblastech kde není pokrytí GPS signálem. Modul shromažďuje data a odešle SMS s posledními 24 souřadnicemi. Čas odeslání lze nastavit v SMS week time.

9 SMS příkazy Příkaz getgps getstatus getweektime getops getcfgtime cpureset resetprof getver getinfo deleterecords getio setdigout ## Popis příkazu Aktuální datum, rychlost, čas a souřadnice GPS Informace o stavu GSM Aktuální čas, den v týdnu a počet minut od začátku týdne Seznam dostupných GSM operátorů Datum a čas poslední konfigurace Reset Reset do defaultního profilu Verze zařízení, firmwaru a IMEI Informace o provozu zařízení Smazat všechny záznamy z FLASH paměti Stavy vstupů a výstupů Nastavení digitální výstupů 0 OFF, 1 ON; DO1 DO2 DO3 DO4 Odpověď Ne Ne Ne Nastavení Operator List Do kolonky Home operator list zadejte mezinárodní kód Vašeho operátora: T-Mobile O vodafone Tracker je schopen použít připojení k jakékoli síti GPRS, ale pokud je zadán alespoň jeden operátor, bude použit pouze tento operátor. 9) Záložka "Data Acquisition Mode Zde máte možnost nastavit, v jakých intervalech se data ukládají, minimální počet záznamů, minimální změnu úhlu pohybu, minimální vzdálenost apod. pro 3 různé módy. V režimu home tracker pracuje pokud zadáte číslo domácího operátora v záložce Operator list. Pokud zadáte preferované kódy operátorů v zahraničí, po přejetí hranice bude

10 tracker pracovat v režimu Roaming a použije zahraniční operátory. Pokud není zadán jediný kód, tracker pracuje v režimu Unknow. Také je potřeba nastavit GPRS Week time, tedy čas a dny v týdnu, kdy může tracker odesílat data. Pro první použití je vhodné zaškrtnout časy a dny u všech tří režimů. Eliminujete tak problém s odesláním dat. Vehicle on STOP Min. Period - určí dobu, po které tracker uloží informace o pozici Min. Saved records - uvádí počet záznamů, které mají být přeneseny na server při jednom spojení Send period - interval posílání dat na server Vehicle MOVING Min. Period - určí dobu, po které tracker uloží informace o pozici, pokud bude hodnota 0, tento parametr nebude brán v potaz Min. Distance po ujetí zadané vzdálenosti tracker uloží GPS pozici, pokud zadáte 0, nebude brán parametr v potaz Min. Angle GPS pozice se uloží pokud se úhel změní o více jak zadanou hodnotu Min. Saved records - uvádí počet záznamů, které mají být přeneseny na server při jednom spojení Send period - interval posílání dat na server. Čím nižší hodnotu uvedete tím realističtější bude aktuální pozice vozu (nevýhodou je velký objem přenesených dat) Obecně tedy platí, že trasa GPS Trackeru bude přesně kopírovat silnice na mapě, pokud se pozice zapisují při změně úhlu. Nevýhodou ovšem je velký přenos dat. Kombinací všech parametrů lze dosáhnout optimálního sledování a zároveň ušetřit tak Váš datový tarif. 10) Features Nastavení scénářů GPS tracker podporuje čtyři konkrétní scénáře a využívá k jejich funkci výstupy: Digital Output No.1 a Digital Output No.2.

11 Green Driving kontroluje zrychlení, sílu brždění a úhlovou rychlost. Na výstup DOUT 1 můžete pak připojit bzučák či LED diodu, pro signalizaci příliš ostré jízdy. Pro prevenci generování chybných a zbytečných zpráv jsou hodnoty monitorovány pouze pokud: Zapalování (Ignition) je zapnuto (DIN 1 = 1) Rychlost vozidla je vyšší než 10km/h (v zatáčkách více jak 30km/h) DOUT1 je aktivní: 3 vteřiny pokud je detekována hodnota přesahující [0; 30]% z přednastavené povolené hodnoty v nastavení IO 5 vteřin pokud je detekována hodnota přesahující [30; 50]% z přednastavené povolené hodnoty v nastavení IO 7 vteřin pokud je detekována hodnota přesahující [50; -]% z přednastavené povolené hodnoty v nastavení IO Over speeding Opět lze využít pro výstup DOUT 1 bzučák či LED diodu a bude signalizovat pokud překročíte rychlost uvedenou v tomto nastavení. DOUT 1 je aktivní v 300 ms cyklu, dokud není rychlost snížena na zadanou hodnotu. Authorized Driving Pokud používáte ve firmě tzv. ibutton, lze zadat čísla čipů (uživatelů), kteří mohou používat toto vozidlo. Opět lze použít bzučák či LED pro výstup DOUT. Tentokrát ovšem DOUT 2. DOUT 2 je aktivní stále. Po autorizaci pomocí ibuttonu se DOUT 2 vypne. Po autorizaci můžete zapalování (DIN1) vypnout na dobu kratší než 30 vteřin. V opačném případě se musíte znovu autorizovat. Immobilizer Vozidlo může být použito pouze po přiložení ibuttonu. DOUT 2 je aktivní stále. Po 1 minutě je aktivní v 300ms cyklu pokud není ibutton přiložen. DOUT 2 bude vypnut po úspěšné autorizaci (přiložení

12 ibuttonu) Po autorizaci můžete zapalování (DIN1) vypnout na dobu kratší než 30 vteřin. V opačném případě se musíte znovu deaktivovat imobilizer. Nastavení Trip Slouží k nastavení kdy má tracker začít monitorovat svou polohu. Tedy od jaké rychlosti a po jaké době od zastavení bude signalizováno vypnutí zapalování. Uvidíte pak přesnou ujetou vzdálenost a kolikrát došlo k rozjezdu a zastavení. Nastavení Geofencing Zde určíte oblast, ve které se vozidlo může pohybovat. GPS tracker pak zaznamená, kdy vozidlo vstoupilo či opustilo danou oblast. Podrobný postup nastavení najdete v originálním manuálu. Nastavení ibutton list Zde pouze zadáte čísla Vašich ibuttonů, které mají právo k používání vozidla. 11) IO Slouží k nastavení hodnot pro vstupy a výstupy GPS trackeru. Podrobný rozpis nastavení najdete v originálním manuálu, který je ke stažení zde: Podrobný manuál v anglickém jazyce najdete pod tímto odkazem: Upozornění Všechny zmíněně funkce nemusí být podporovány sledovacím systémem Zařízení provozujte v suchém prostředí Nepřekračujte hodnoty uvedené na štítku výrobku Při manipulaci se zařízením dbejte bezpečnostních opatření Prohlášení o shodě Společnost Gigawavelink Ltd, tímto prohlašuje, že zařízení je ve shodě se základními požadavky a s dalšími příslušnými ustanoveními nařízení vlády č. 17/2003 Sb., Toto prohlášení je vydáno na základě dokumentů předložených výrobcem.
