1 DEGB7503K CZ Proudový generátor malého výkonu Platný od: 1. ledna 2015 DEGB7503K 1

2 1. Obsah 1. Obsah CZ 2. Bezpečnost práce 3. Určení zařízení 4. Omezení použití 5. Technická data 6. Příprava k práci 7. První spuštění 8. Použití zařízení 9. Běžné obslužné činnosti 10. Skladování a přeprava 11. Samostatné odstranění závad 12. Kompletace zařízení, závěrečné poznámky 13. Informace pro uživatele o likvidaci elektrických a elektronických zařízení 14. Poznámky 5. Záruční list Prohlášení o shodě str. 2 str. 12 str. 14 str. 14 str. 14 str. 15 str. 16 str. 17 str. 17 str. 18 str. 19 str. 19 str. 20 str. 21 str. 23 Samostatný list v návodu Během práce se zařízením vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace výbuchu, požáru, zásahu elektrickým proudem nebo mechanického zranění. Před zahájením provozu zařízení se důkladně seznamte s obsahem návodu k použití. Ponechte si návod k použití a prohlášení o shodě pro pozdější potřebu. Přísné dodržování pokynů a doporučení obsažených v návodu k použití bude mít vliv na prodloužení životnosti Vašeho zařízení. Prohlášení o shodě je dodáváno jako samostatný dokument k návodu k použití. Není-li prohlášení o shodě u zařízení, kontaktujte Dedra-Exim Sp. z o.o. Vyrobeno v Číně pro Dedra Exim Sp. z o. o. Kontakt: DEDRA - EXIM Sp. z o.o Pruszków ul. 3 Maja 8 Tel. (22) ; fax (22) info@dedra.com.pl Veškerá práva vyhrazena. Stávající dílo je chráněno autorským zákonem. Kopírování nebo šíření návodu k použití v částech nebo vcelku je bez souhlasu DEDRA EXIM zakázáno. Dedra-Exim si vyhrazuje právo na zavádění konstrukčních, technických a kompletačních změn bez předchozího upozornění. ORIGINÁLNÍ NÁVOD DEGB7503K CZ 2

3 A B DEGB7503K 3

4 C D DEGB7503K 4

5 mm E F G DEGB7503K 5

6 H I DEGB7503K 6

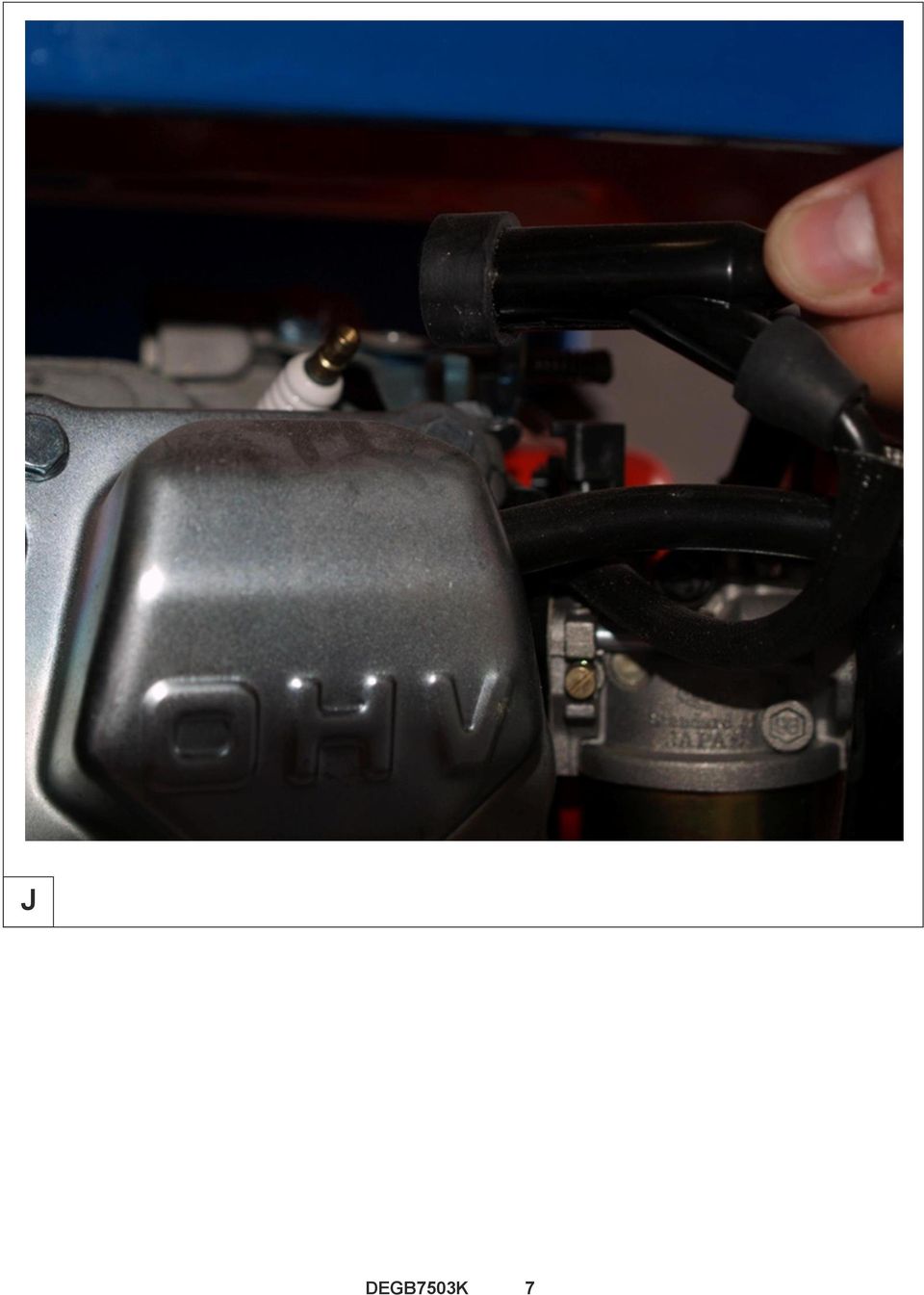

7 J DEGB7503K 7

8 a b c d e K DEGB7503K 8

9 f g h i j L DEGB7503K 9

10 k l m. M. DEGB7503K 10

11 Popis použitých piktogramů Horké povrchy Nařízení! Přečtěte návod k použití Pozor! Zachovat zvláštní pozornost Zákaz přístupu s otevřeným ohněm Neplnit palivem během práce Palivo bezolovnatý benzín 95 Upozornění! Nedoplňovat palivo během práce motoru Používat pouze bezolovnatý benzín, doporučený 95 Chránit proti atmosférickým srážkám. Pozor! Nebezpečí úderu elektrickým proudem Stroj je určen pouze k provozu mimo uzavřené prostory Označení garantované hladiny hluku LWA 95 db(a) 5000W Hmotnost zařízení Výrobní štítek Logo Údaje agregátu Parametry a podmínky práce Údaje motoru Označení CE Hmotnost zařízení připr. k práci Model motoru Název a model zařízení Země původu Informace o výrobci Piktogramy Nevyhazovat s komunálním odpadem Stupeň ochrany proti přímému přístupu DEGB7503K CZ 11

12 2. Bezpečnost práce POZOR POZOR! Seznamte se důkladně s obsahem této kapitoly, omezíte tím maximálně možnost vzniku úrazu nebo nehody způsobené nesprávnou obsluhou nebo neznalostí předpisů o bezpečnosti práce. Nesprávné použití proudového generátoru může způsobit zranění, popáleniny, požár, výbuch, otravu kysličníkem uhličitým, která může být smrtelná. Obecné podmínky bezpečnosti a místa práce 1. Udržujte pracovní místo v pořádku a čistotě. Špatně osvětlené pracoviště, na kterém je nepořádek, může být příčinou nehody. 2. Nepracujte se zařízením v blízkosti výbušných prostředků (lehce zápalných, plynů, prachu, atd.). Během práce zařízení vznikají jiskry, které mohou způsobit zahoření. 3. Děti se nesmí zdržovat v blízkosti pracujícího zařízení. Zařízení musí být skladováno mimo dosah dětí. Přítomnost třetích osob může způsobit ztrátu kontroly nad zařízením. Elektrická bezpečnost 1. Zástrčka musí být přizpůsobena napájecí zásuvce. Nepoužívejte kabely, u nichž byla zástrčka upravována. Nepoužívejte adaptéry zástrčky s ochranným uzemněním. Neupravené zástrčky a vhodné zásuvky snižují riziko vzniku nehody. 2. Zabraňte styku s uzemněným povrchem, např.: lednička, radiátor, trubky. Úder proudem je větší, pokud je tělo uživatele uzemněno. 3. Nevystavujte zařízení účinku deště a vlhkosti. Proniknutí vody do zařízení zvyšuje riziko úderu elektrickým proudem. 4. Při práci se zařízením, které je určeno k práci venku, používejte příslušné prodlužovací kabely (pro práci venku). Použití příslušného prodlužovacího kabelu snižuje riziko úderu elektrickým proudem. Bezpečnost osob 1. Udržujte pozornost. Během práce se zařízením postupujte s rozvahou a opatrně. Nepoužívejte proudový generátor, pokud cítíte únavu, jste pod vlivem léků, alkoholu nebo jiných omamných látek (např. drogy). Nepozornost může být příčinou vzniku úrazu. 2. Během práce používejte individuální ochranné pomůcky. Použití osobních ochranných prostředků, přizpůsobených k práci s elektrickým nářadím, snižuje riziko vzniku úrazu. 3. Před zapnutím zařízení odstraňte všechny klíče a regulační nástroje, kanystry a trychtýře. Klíče a regulační nástroje umístěné v pohyblivých částech zařízení mohou být příčinou nehody. 4. Během práce nepřijímejte nepřirozené polohy. Poloha během práce musí zaručovat udržení rovnováhy a stability. 5. Noste odpovídající pracovní oděv. Stůjte pevně, nenoste volnou a dlouhou bižuterii. 6. Volné vlasy a součásti oblečení musí být zajištěny proti možnosti zachycení na pohyblivých částech zařízení. Obsluha zařízení a jeho provoz 1. Nepřetěžujte proudový generátor. K práci používejte zařízení určená k práci daného typu proudového generátoru z hlediska výkonu. Dobrá volba nástroje ve vztahu k typu generátoru zvyšuje výkon a bezpečnost. 2. Nepoužívejte zařízení, u kterého nefunguje vypínač/spínač, startovací lanko nebo pojistka. Takto vadné zařízení odevzdejte do servisu. DEGB7503K CZ 12

13 3. Zavřete kohout přívodu paliva a vytáhněte svíčky před každým seřízením zařízení, výměnou vybavení a po ukončení práce. Tato operace chrání uživatele před nekontrolovaným spuštěním zařízení. 4. Zařízení skladujte mimo dosah dětí. Osoby, které se neseznámily s výše uvedenými bezpečnostními pokyny, nesmí toto zařízení obsluhovat. Osoby, které neznají bezpečnostní předpisy a nemají zkušenosti v obsluze tohoto zařízení, mohou způsobit nehodu. 5. Zařízení musí být pravidelně technicky kontrolováno. Kontrolováno musí být upevnění, správnost funkce pohyblivých dílů (zda nejsou zablokovány). Revize musí zahrnovat kontrolu, zda nejsou díly poškozené, prasklé a nebudou způsobovat nesprávnou funkci zařízení. Vadné díly nebo zařízení odevzdejte do servisu. 6. Proudový generátor udržujte v čistotě. 7. Provoz proudového generátoru, příslušenství a doplňkových nástrojů musí probíhat v souladu s tímto návodem. Nedodržení těchto pravidel může způsobit vznik nebezpečných situací. Servis 1. Opravy generátoru může provádět pouze kvalifikovaný odborník za použití originálních dílů. Takový postup zaručuje zachování bezpečnosti zařízení. Bezpečnost provozu proudového generátoru 1. Zařízení může obsluhovat osoba, která se důkladně seznámila s obsahem návodu k použití a pochopila jej. 2. Je zakázáno používat zařízení v uzavřených místnostech. 3. Veškerá nastavení, údržbu nebo obsluhu provádějte výhradně s odpojeným kabelem napětí od svíčky. 4. Zařízení se musí nacházet mimo dosah dětí. 5. Je zakázáno doplňovat nebo měnit provozní kapaliny během práce zařízení. 6. Je zakázáno připojovat zařízení k domácí instalaci. 7. Před zahájením kontroly, opravy nebo údržby zastavte motor a vyčkejte, dokud se nezastaví všechny rotující díly. Odpojte kabel napětí od svíčky tak, aby nemohlo dojít k náhodnému zapnutí generátoru. 8. Nepoužívejte generátor ve velmi vlhkých podmínkách. 9. Během práce generátoru se v jeho blízkosti nesmí nacházet nepovolané osoby a zvířata. 10. Je zakázáno pracovat s nefunkčním krytem zařízení nebo poškozenými prvky bezpečnostního systému. Je zakázáno používat zařízení s demontovanými prvky mechanické ochrany. 11. Nepoužívejte generátor v blízkosti hořlavých materiálů. 12. Nepřipojujte spotřebiče s poškozenými kabely, zástrčkami. 13. Neponechávejte zařízení bez dozoru. Pokud chcete přerušit práci, vždy generátor vypněte. 14. Benzín je velmi hořlavý a za jistých podmínek vybuchuje. Během doplňování paliva do generátoru, nebo v místech skladování benzínu, je zakázáno kouřit, vytvářet jiskry a manipulovat s otevřeným ohněm. Doplňování paliva provádějte v dobře větraných místech a s vypnutým motorem. Benzínové výpary a zplodiny jsou zdraví škodlivé. 15. Pokaždé před zahájením práce zkontrolujte technický stav zařízení. 16. Je zakázáno zařízení přetěžovat. 17. Všechny šrouby a matky musí být dotažené. 18. Pokud zařízení není používáno, nebo je přenášeno na jiné místo práce, musí být vypnuté. 19. S ohledem na vysoké teploty výfuku, který se zahřívá během práce generátoru, je zakázáno dotýkat se během a po dokončení práce horkých prvků. 20. Palivo skladovat výhradně v atestovaných nádržích, v místnostech s teplotou nad 0 C. 21. Během práce zařízení je emitován zdraví škodlivý kysličník uhličitý. Je zakázáno spouštět zařízení v uzavřených místnostech a vdechovat zplodiny. DEGB7503K CZ 13

14 3. Určení zařízení Proudový generátor je elektro-energetické zařízení tvořící samostatný zdroj proudu. Generátory jsou autonomní zařízení pro výrobu elektrické energie. Generátor v základním použití slouží k výrobě elektrické energie pro různé spotřebiče (motory, osvětlení, vytápění, atd.) v těch oblastech, kde nejsou žádné jiné zdroje. 4. Omezení použití Zařízení model DEGB7503K může být používáno výhradně v souladu s níže uvedenými "Přípustnými pracovními podmínkami". Generátor smí být používán výhradně s originálními díly. Konstrukce a stavba generátoru nepředpokládá jeho používání pro profesionální/výdělkové účely. Generátor je určen výhradně pro domácí použití. Svévolné změny v mechanické a elektrické stavbě, veškeré úpravy, obslužné činnosti nepopsané v návodu k použití budou považovány za protiprávní a způsobí okamžitou ztrátu záruky. Proudový generátor DEGB7503K nesmí pracovat v uzavřených místnostech. Proudový generátor DEGB7503K nesmí pracovat v atmosféře s velmi vysokou vlhkostí vzduchu. Používání zařízení v rozporu s určením nebo návodem k použití způsobí okamžitou ztrátu záruky. V případě vzniku mechanického poškození, především deformace krytu, palivové nádrže, netěsností (úniky paliva) je zakázáno zařízení používat. Je zakázáno používat generátor také v případě zjištění jakékoli anomálie v jeho funkci. V takovém případě je nutné bezpodmínečně zabezpečit zařízení a následně zajistit jeho opravu v autorizovaném servisu DEDRA-EXIM Sp. z o.o. POZOR! Je zakázáno připojovat proudový generátor k domácí elektrické instalaci. V případě nutnosti provedení takového připojení je nutné tuto práci svěřit oprávněnému elektrikáři, který ji provede v souladu s bezpečnostními předpisy. PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY Zařízení nepoužívejte v uzavřených prostorech. Zabraňte vlhkosti. Neponechávejte zapnuté zařízení bez dozoru! Je zakázáno připojovat proudový generátor k domácí instalaci. 5. Technická data Typ zařízení Motor Napětí Maximální výkon Výkon pro stálou práci Frekvence Nominální intenzita Spalovací motor (typ) Kapacita nádrže Třída provozních požadavků Třída shody výkonu Garantovaná hladina akustického výkonu LWA Hmotnost nezávislé sestavy Výkon motoru / Otáčky motoru Skoková kapacita motoru Stupeň ochrany proti přímému přístupu DEGB7503K pístový, čtyřtaktní 230V / 400V 12V DC 2200W pro 230V / 6500W pro 400V 2000W pro 230V / 6000W pro 400V 50Hz 10 A LT190F 25l G2 A 96 db(a) 85 kg 8,2 kw (11HP) / 3600 RPM 420 ccm IP23M DEGB7503K CZ 14

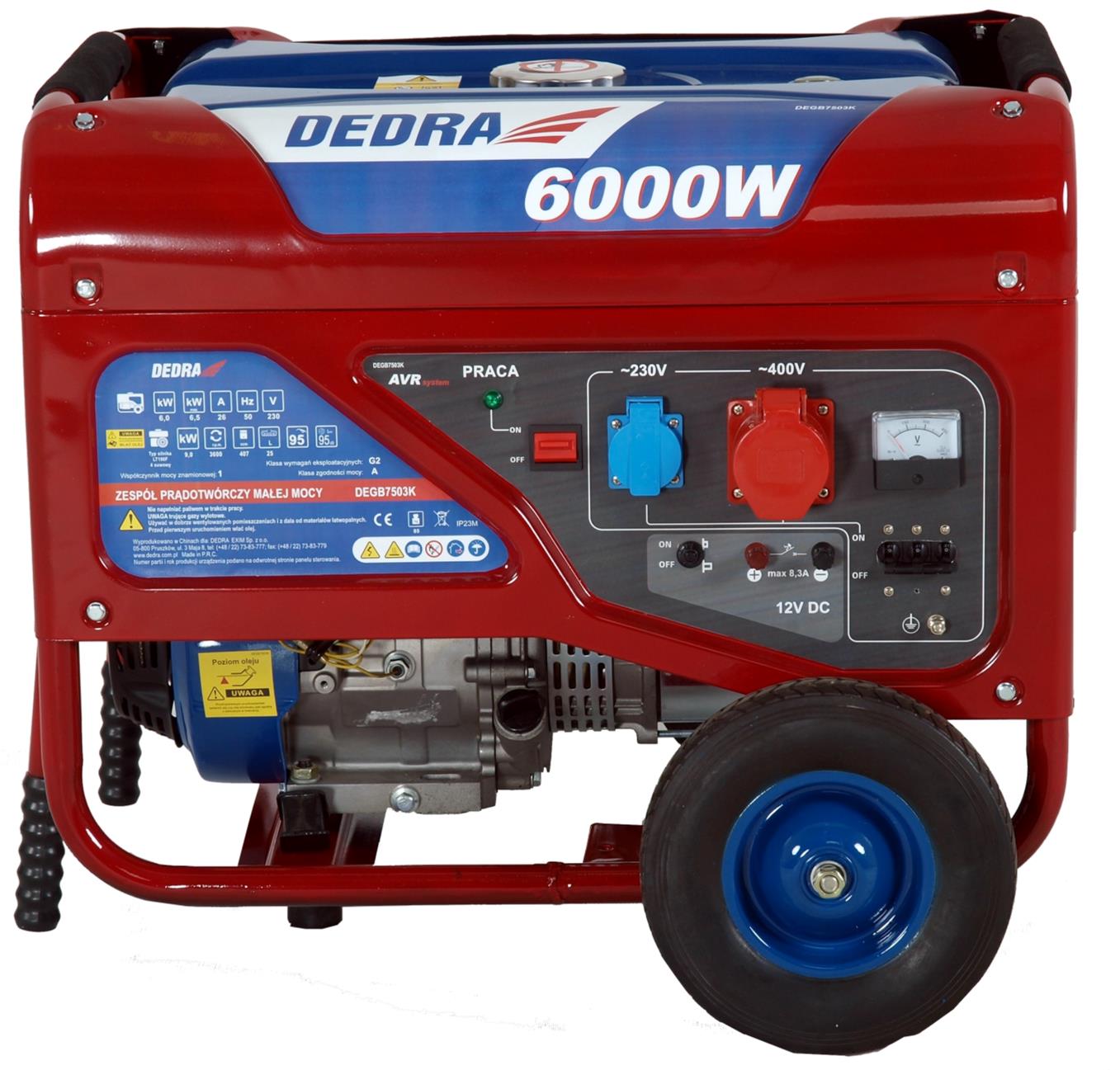

15 Hladina akustického tlaku L pa Hladina akustického výkonu L wa Nejistota měření K pa Nejistota měření K wa 79,5dB (A) 96 db (A) 3,0dB 3,0dB Doplňkové údaje Počet zásuvek 1 zásuvka 230V střídavého proudu (AC) 1 zásuvka 400V střídavého proudu (AC) 1 přípojka 12V stejnosměrného proudu (DC) Palivo bezolovnatý benzín 95 Olej doporučovaný olej DEGL01 firmy Dedra Exim Svíčka Doporučované svíčky: LD F7TC nebo ekvivalentní Systém AVR (automatic voltage regulation) Je to systém podporující udržení správného výstupního napětí proudového generátoru. V případě absence systému AVR nebo jeho vadné funkce nebude proudový generátor schopen udržet příslušné napětí. 6. Příprava k práci Popis prvků proudového generátoru: Výkres A: 1. Voltmetr 2. Spínač 3. Dioda signalizující zapnutí zařízení 4. Výrobní štítek 5. Vypínač ochrany přetížení AC 230V 6. Nálevka oleje 7. Vypouštěcí ventil oleje 8. Zásuvka AC 230V 9. Vypínač ochrany přetížení DC 12V 10. Zásuvka DC 12V 11. Šroub pro uzemnění soupravy 12. Zásuvka AC 400V Výkres B: 13. Nálevka paliva 14. Palivová nádrž 15. Palivový ventil 16. Vzduchový filtr 17. Startovací lanko Před zahájením práce zkontrolujte, zda není generátor poškozen a nenese stopy prohnutí, prodření, atd. V případě zjištění jakýchkoliv poškození kontaktujte servis DEDRA EXIM sp. z o.o. Před zahájením práce je nutné zalít proudový generátor olejem a doplnit nádrž palivem. Zalití proudového generátoru olejem. POZOR! Proudový generátor není zalitý olejem, před zahájením práce je nutné naplnit generátor olejem. Motorový olej je hlavním faktorem ovlivňujícím výkon a životnost motoru. Používejte olej určený pro čtyřtaktní motory: DEGL01 typ SAE 10W-30 firmy Dedra Exim je doporučovaným olejem pro všeobecné použití. Jiné viskozity jsou znázorněny na diagramu (výkr. C) a mohou být použity, pokud se průměrná teplota v oblasti práce nachází v doporučovaném rozsahu. Pro doplnění oleje je nutné: 1. Vyšroubovat zátku nálevky oleje a vytřít bajonet čistým hadříkem (výkr. A.6). 2. Vložit zátku s bajonetem do nálevky, nezašroubovávat. 3. Pokud je hladina oleje příliš nízká, dolít olej na úroveň okraje otvoru nálevky. DEGB7503K CZ 15

16 Výměna oleje Pozor! Výměnu oleje je nutné provádět v ochranném oděvu (ochranné rukavice) se zvláštní pozorností. Před zahájením výměny oleje spustit a pečlivě zahřát motor. Teplý olej je tekutější a obsahuje více nečistot. Pro vylití oleje odšroubovat šroub vypouštěcího ventilu olej (výkr. A.7). Spotřebovaný olej slít do připravené nádoby. Zašroubovat vypouštěcí šroub oleje. Olejovou vanu naplnit čerstvým motorovým olejem. Spotřebovaný olej odevzdat k recyklaci. Doplnění paliva. POZOR! Benzín je velmi hořlavý a za jistých podmínek vybuchuje. Během doplňování paliva do zařízení, nebo v místech skladování benzínu, je zakázáno kouřit, vytvářet jiskry a manipulovat s otevřeným ohněm. Doplňování paliva provádějte v dobře větraných místech a s vypnutým motorem. Po naplnění palivové nádrže zkontrolujte, že zátka hrdla je správně uzavřena. Zplodiny obsahují toxický kysličník uhličitý, který je bezzápachovým plynem. Vdechování kysličníku uhličitého může způsobit ztrátu vědomí a v důsledku i smrt. Pokud je generátor spuštěn v uzavřeném nebo omezeném prostoru, vdechovaný vzduch může obsahovat nebezpečné množství kysličníku uhličitého. Benzín je velmi hořlavý a jeho výpary jsou výbušné. Zahoření nebo exploze mohou způsobit vážná zranění. Během doplňování palivové nádrže je nutné zajistit odvod statických výbojů. Kanystry a nádrže strojů je nutné plnit na zemi, nikdy na vozidlech nebo jiných izolovaných objektech. Palivovou nádrž doplňujte výhradně venku, po zchladnutí motoru, a následně setřete případné rozlité palivo. Veškeré práce spojené s palivem provádějte v bezpečné vzdálenosti od zdrojů ohně. Palivo skladujte mimo dosah dětí a výhradně v atestovaných nádobách. Pro minimalizaci množství usazenin ve spalovací komoře doporučujeme používat bezolovnatý olej (vhodný 95). Palivo vlít do nádrže následujícím způsobem: - Odšroubujte zátku nálevky paliva (výkr. B.12). - Vlijte palivo přes filtr, který se nachází v hrdle nádrže. - Umístěte zátku na své místo. Před zahájením prvního spuštění motoru zkontrolujte, zda je svíčka a její zátka správně namontovaná. 7. První spuštění Povinnosti obsluhy Seznamte se s návodem k použití a bezpečností práce. Zkontrolujte, že víte, jak rychle zastavit proudový generátor, a seznamte se s funkcí všech ovládacích prvků. Je zakázáno obsluhovat zařízení bez příslušného proškolení. Před zahájením prvního spuštění zařízení zkontrolujte řádné uzemnění generátoru. Za tímto účelem odšroubujte šroub (výkr. A.11) a namontujte kabel uzemnění pod hlavu šroubu (kabel se nenachází v sadě). Následně dotáhněte šroub tak, aby byl kabel důkladně zablokován. Druhý konec kabelu připojte k vodící tyči umístěné v zemi. 1. Otočte kohoutek paliva do polohy ON. Kohoutek směrem dolů (výkr. D). 2. Zapněte sání posunutím páčky do polohy CHOKE (vlevo) (výkr.e). 3. Přepněte přepínač zapalování do polohy ON (výkr. A.2). 4. Energicky zatáhněte za startovací lanko (výkr. F), a následně pusťte lanko, aby se volně vrátilo do počáteční polohy. Motor by měl nastartovat. Po zahřátí motoru a stabilní práci zařízení je nutné vypnout sání (páka sání v pravé poloze). 5. Vypínač přetížení (výkr. A.5) posunout nahoru do polohy ON. DEGB7503K CZ 16

17 8. Použití zařízení POZOR:!!! Je zakázáno spouštět generátor uvnitř místností, zplodiny obsahují kysličník uhličitý. POZOR! Nepřipojujte žádná zařízení, jejichž jmenovitý výkon překračuje 80 % nominální hodnoty výkonu generátoru. Zařízení, a především elektrické motory, se během spuštění vyznačují chvilkovou zvýšenou spotřebou, což může způsobit aktivaci ochrany proti přetížení a vypnutí generátoru. Před připojením zařízení ke generátoru stiskněte tlačítko, které vypíná ochranu proti přetížení AC PROTECTOR. V případě připojení několika zařízení nespouštějte tato zařízení současně. V případě nutnosti použití prodlužovacího kabelu nesmí být tyto kabely delší než: - průřez 1,5 mm 2-60m - průřez 2,5 mm 2-100m Zastavení motoru Před vypnutím zařízení odpojte všechny spotřebiče vytažením zástrčky ze zásuvky generátoru. Následně přepněte spínač zapalování (výkr. A.2) do polohy OFF ( T v. ý 2 kr. B.14). POZOR! V případě nutnosti havarijního vypnutí generátoru přepněte ihned přepínač zapalování do polohy OFF. 9. Běžné obslužné činnosti POZOR! Před zahájením kontroly, opravy nebo údržby zastavte motor a vyčkejte, dokud se nezastaví všechny rotující díly. Odpojte kabel napětí od svíčky tak, aby nemohlo dojít k náhodnému zapnutí generátoru. ÚDRŽBA HARMONOGRAM ÚDRŽBY Vždy před spuštěním zařízení: Zkontrolovat hladinu a doplnit palivo v nádrži. Zkontrolovat a pečlivě dotáhnout uzemnění. Rozsah obsluhy Po práci Po prvním měsíci provozu Kontrola stavu oleje X Každé 3 měsíce nebo každých 50 hodin Každých 6 měsíců nebo každých 100 hodin Každý 1 rok nebo 300 hodin Výměna oleje Kontrola vzduchového filtru X X X Čištění vzduchového filtru Čištění palivového filtru X X Výměna zapalovací svíčky X Kontrola palivového vedení X Kontrola vedení vysokého napětí X DEGB7503K CZ 17

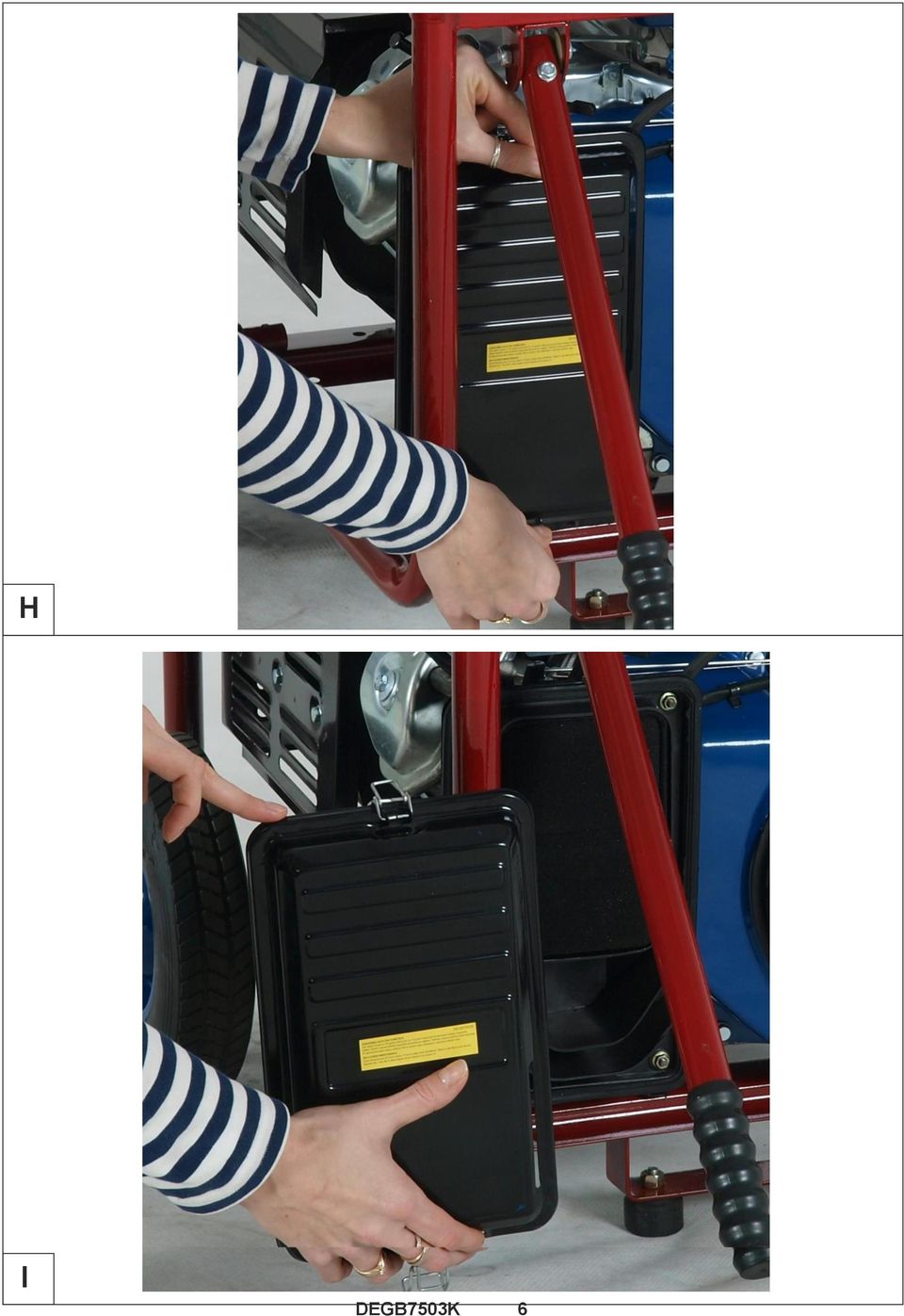

18 ČIŠTĚNÍ VZDUCHOVÉHO FILTRU Znečištěný vzduchový filtr může způsobit nesprávnou práci motoru a zvýšenou spotřebu paliva, proto je nutné jej pravidelně čistit pomocí stlačeného vzduchu. POZOR! Je zakázáno čistit vzduchový filtr a jeho prvky pomocí rozpouštědla, může to způsobit požár. Je zakázáno spouštět zařízení bez vzduchového filtru, vede to k rychlejšímu opotřebení motoru. 1. Odepnout klipsy plastového poklopu palivového filtru (výkr. H). 2. Vyjmout poklop filtru. 3. Vytáhnout houbičku palivového filtru (výkr. I), následně ji očistit a vypláchnout ve vlažné vodě s malým množstvím detergentu. 4. Jemně namočit filtr v motorovém oleji a dobře vymačkat. Ponechání příliš velkého množství oleje může způsobit kouření z motoru. 5. Umístit houbičku do pláště filtru a instalovat poklop filtru. VÝMĚNA ZAPALOVACÍ SVÍČKY Doporučované svíčky: LD F7TC nebo ekvivalentní POZOR! Použití nesprávné svíčky může způsobit poškození motoru. Pro výměnu svíčky je nutné odpojit násadku zapalovací svíčky (výkr. J) a odstranit veškeré nečistoty z oblasti kabelů svíčky. Následně pomocí klíče na svíčky, který se nachází v sadě, odšroubujte zapalovací svíčku. Zkontrolujte stav zapalovací svíčky. Pokud jsou elektrody opotřebované nebo je izolátor prasklý nebo zničený, je nutné svíčku vyměnit. Změřte mezeru svíčky, elektrody musí mít odpovídající mezeru. Mezera musí činit od 0,70 mm do 0,80 mm (výkr. G). Opravte mezeru, pokud je to nutné, opatrným zmačknutím elektrody. Následně namontujte svíčku, dotáhněte ji ručně, aby nedošlo ke stržení závitu. Poté dotáhněte klíčem na svíčky. Pokud opětovně používáte opotřebované svíčky, dotáhněte o 1/8 1/4 obratu po osazení svíčky. Pokud používáte novou svíčku, dotáhněte 1/2 obratu po osazení svíčky. 10. Skladování a přeprava SKLADOVÁNÍ Pozor! Benzínové výpary jsou výbušné. Je zakázáno skladovat benzín déle, jak 30 dní. Zařízení neskladujte v blízkosti zdrojů otevřeného ohně. Před přípravou generátoru ke skladování zkontrolujte, zda motor zcela vychladl. PŘÍPRAVA K USKLADNĚNÍ Pokud plánujete skladování generátoru na déle jak 30 dní, musíte zcela vyprázdnit palivovou nádrž. Následně pomalu zatáhněte za startovací lanko, až do momentu citelné absence odporu. Píst se postaví takovým způsobem, který chrání válec před zničením. Odpojte násadku svíčky. Pamatujte, že zařízení nesmí být skladováno v místnostech s vysokou vlhkostí. PŘEPRAVA Před zahájením přepravy je nutné zcela vypustit provozní kapaliny, jako palivo a olej. Následně pomalu zatáhněte za startovací lanko, až do momentu citelné absence odporu. Píst se postaví takovým způsobem, který chrání válec před zničením. Odpojte násadku svíčky. Zařízení přepravujte ve svislé poloze se zašroubovanou palivovou zátkou. DEGB7503K CZ 18

19 11. Samostatné odstranění závad Problém Příčiny Řešení Motor nelze spustit Motor pracuje nerovnoměrně Chybí napětí v zásuvce 12V Chybí napětí v zásuvce 230V Nedostatek paliva v nádrži Staré palivo Zapalování není zapnuté Kohoutek paliva v zavřené poloze Kabel vysokého napětí není připojen k zapalovací svíčce Špinavá nebo poškozená zapalovací svíčka Není zapnuté sání Volný kabel vysokého napětí Staré nebo znečištěné palivo v přívodním systému Neseřízený karburátor Tlačítko pojistky 12V je vypnuté Tlačítko pojistky je vypnuté Tlačítko pojistky je zapnuté Naplňte palivovou nádrž Vyprázdněte z přívodního systému staré palivo, naplňte nádrž čerstvým palivem Zapněte zapalování pomocí tlačítka Otevřete kohoutek paliva Kabel vysokého napětí připojte k zapalovací svíčce Vyčistěte svíčku. Vadnou svíčku vyměňte Zapněte sání Připojte správně kabel vysokého napětí k svíčce Vyprázdněte z přívodního systému staré palivo, naplňte nádrž čerstvým palivem Seřiďte karburátor Zapněte tlačítko pojistky Zapněte tlačítko pojistky Vypněte a následně zapněte tlačítko pojistky 12. Kompletace zařízení, závěrečné poznámky Kompletace: 1. Proudový generátor; 2. Kola; 3. Držadlo; 4. Zástrčka; Při objednávce náhradních dílů uveďte číslo dílu - viz specifikace dílů a výkres (obr. K, L, M). Popište poškozenou část, uveďte přibližnou dobu nákupu zařízení. V záruční době jsou opravy prováděny za podmínek uvedených v Záručním listu. Reklamovaný výrobek předejte k opravě v místě nákupu (prodejce je povinen převzít reklamovaný výrobek), nebo jej předejte Centrálnímu servisu DEDRA-EXIM (kontaktní adresa na str. 2 Návodu k použití) Přiložte záruční list. Bez tohoto dokumentu nebude oprava provažována za záruční. Přesně popište druh závady na zařízení. Po záruční době provádí opravy Centrální servis. Poškozený výrobek zašlete do servisu (náklady na dopravu hradí uživatel). DEGB7503K CZ 19

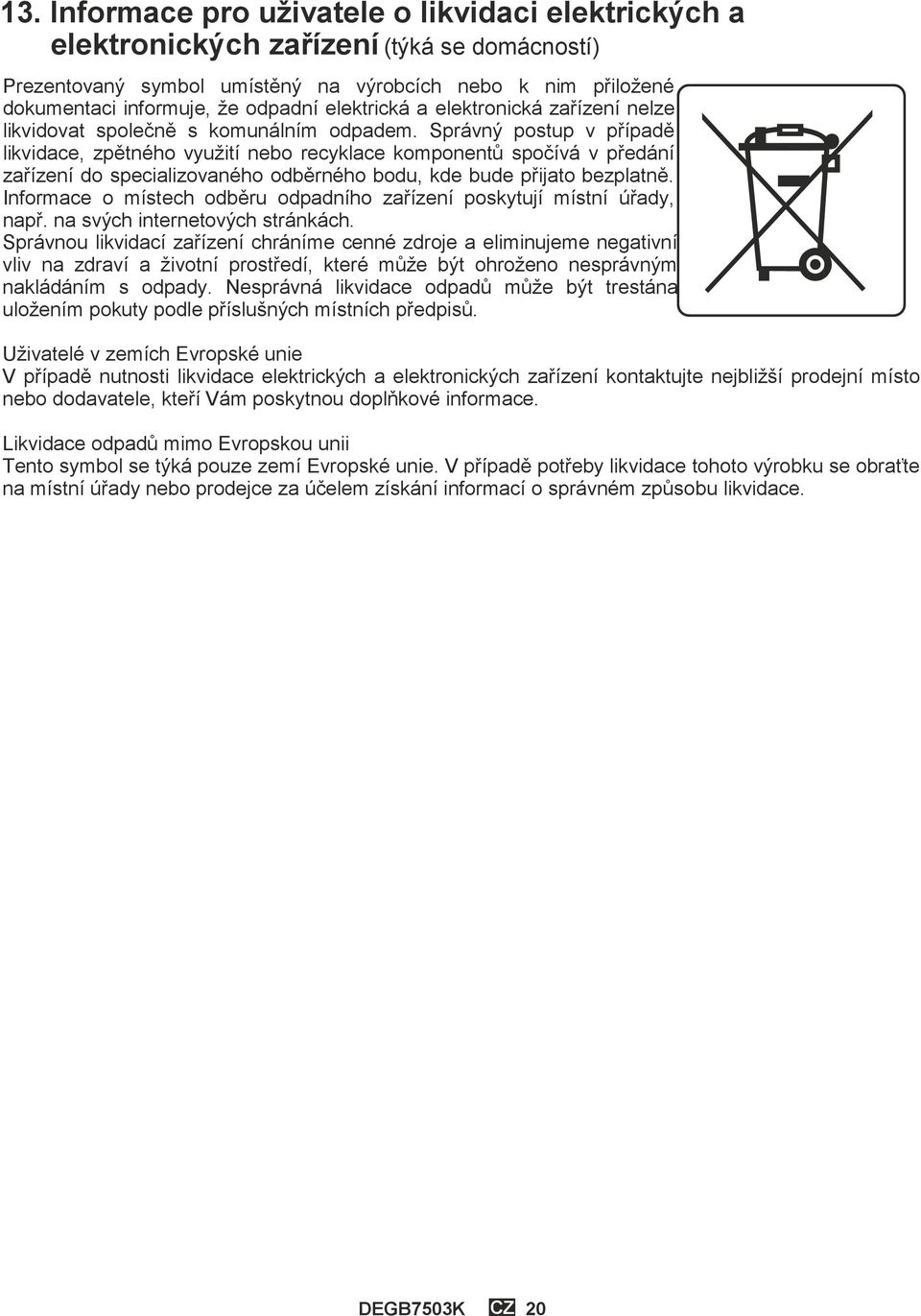

20 13. Informace pro uživatele o likvidaci elektrických a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace. DEGB7503K CZ 20

21 14. Poznámky DEGB7503K CZ 21

22 Doma s námi můžete udělat vše! Děkujeme za výběr zboží značky DEDRA. Můžete vyzkoušet také jiné naše nástroje a elektrické nářadí, určené k obrábění dřeva, keramiky a kovu. Z naší nabídky uvádíme: Stolní kotoučové pily na dřevo, pásové, ruční a úhlové pily 600 W W Tloušťkovací frézky, srovnávačky a elektrické ruční hoblíky Přenosné a ruční přímočaré pily a frézky Řezačky na keramické dlaždice s diamantovými kotouči a úhlové brusky Příklepové vrtačky, stolní vrtačky, akumulátorové vrtací šroubováky Pásové řezačky na kov a brusné řezačky Úhlové brusky Elektrické kladkostroje Kotoučové pily na dřevo z karbidu wolframu a univerzální o průměrech do 600 mm Diamantové kotoučové pily na řezání keramiky a její broušení o průměrech mm Diamantové korunky na keramiku Vykružováky s posypem z karbidu wolframu a pilníky Vykružováky do dřeva Mísidla na maltu, omítky, lepidla a barvy Sady klíčů, násadek, pracovních koncovek Šroubováky, kombinačky, kleště, štípací kleště a nýtovače Sady vrtáků do dřeva, keramiky a kovu Sady vrtáků a dlát do příklepových vrtaček Ruční pily a čepele Svinovací a skládací metry, nože Vodováhy, laserové vodováhy, vodní vodováhy, zednické latě Nože na sklo, přísavky, oleje Tašky na nářadí a mnoho jiného nářadí a příslušenství Navštivte naše internetové stránky, nebo nás kontaktujte. Veškeré informace Vám poskytnou naši pracovníci z obchodního a technického oddělení. K Vaší dispozici je servis elektrického nářadí DEDRA s možností nákupu náhradních dílů do všech našich zařízení. DEGB7503K CZ 22

23 DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl Razítko prodejce Záruční list Katalogové č.: DEGB7503K... Název: Proudový generátor 5 kw... Datum a podpis... Číslo partie:... Záruka na prodané zboží nevylučuje, neomezuje ani nepozastavuje práva spotřebitele vyplývající z ručení za vady. ZÁRUČNÍ PODMÍNKY 1. Garantujeme řádnou funkci výrobku v souladu s technicko-užitkovými podmínkami popsanými v návodu k použití. Poskytujeme záruku na dobu 24 měsíců od data nákupu obsaženého ve stávajícím dokumentu. Záruka je platná na celém území České republiky. Reklamace musí být nahlášena písemně v době trvání záruční doby. 2. Povinnosti ručitele plní prodejce v místě prodeje. 3. Stávající záruka se vztahuje na vady způsobené vadnými materiály, nesprávnou montáží, chybným provedením. 4. Vady zjištěné v záruční době budou odstraněny firmou DEDRA-EXIM v termínu sjednaném se spotřebitelem, nejdéle do 14 pracovních dní od data doručení zařízení do servisu. Doba opravy se může prodloužit v případě nutnosti obstarání náhradních dílů nezbytných k opravě, o čemž bude spotřebitel informován. 5. Reklamovaný výrobek musí být dodán do prodejního místa. Podmínkou řešení reklamace je: - předložení řádně vyplněného Záručního listu, - předložení dokladu o nákupu (případně jeho kopie) s datem prodeje jako v Záručním listu, - dodávka plné kompletace v souladu s bodem kompletace v návodu k použití. 6. Záruka se nevztahuje na vady vzniklé v důsledku: - používání v rozporu s určením a pokyny obsaženými v návodu k použití, - používání hobby zařízení pro profesionální účely, - přetížení zařízení, které způsobí poškození motoru nebo prvků mechanického převodu, - provádění oprav neoprávněnými osobami, - provádění úprav konstrukce, - mechanického, fyzického, chemického poškození způsobeného silou nebo vnějšími faktory, znečištěním mikroprostředí, - poškození v důsledku: montáže nevhodných částí nebo příslušenství, použití nesprávných maziv, olejů, konzervačních prostředků. 7. Záruka se nevztahuje na díly podléhající běžnému opotřebení během provozu: tepelné pojistky, elektrografitové kartáče, klínové řemeny, nástrojové úchyty, pracovní koncovky elektrických nástrojů (kotoučové pily, vrtáky, frézy, atd.). 8. Výrobní štítek zařízení musí být čitelný. Reklamovaný exemplář je nutné důkladně zajistit proti poškození při přepravě. Pokud je to možné, dodat v originálním obalu. Prohlášení kupujícího Seznámil jsem se s podmínkami záruky, což potvrzuji vlastnoručním podpisem: datum a místo podpis spotřebitele

24 DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl ZÁZNAMY O PROVEDENÝCH OPRAVÁCH Proudový generátor DEGB7503K Č. Datum nahlášení k opravě Datum provedení opravy Rozsah opravy, popis úkonů Podpis opraváře
