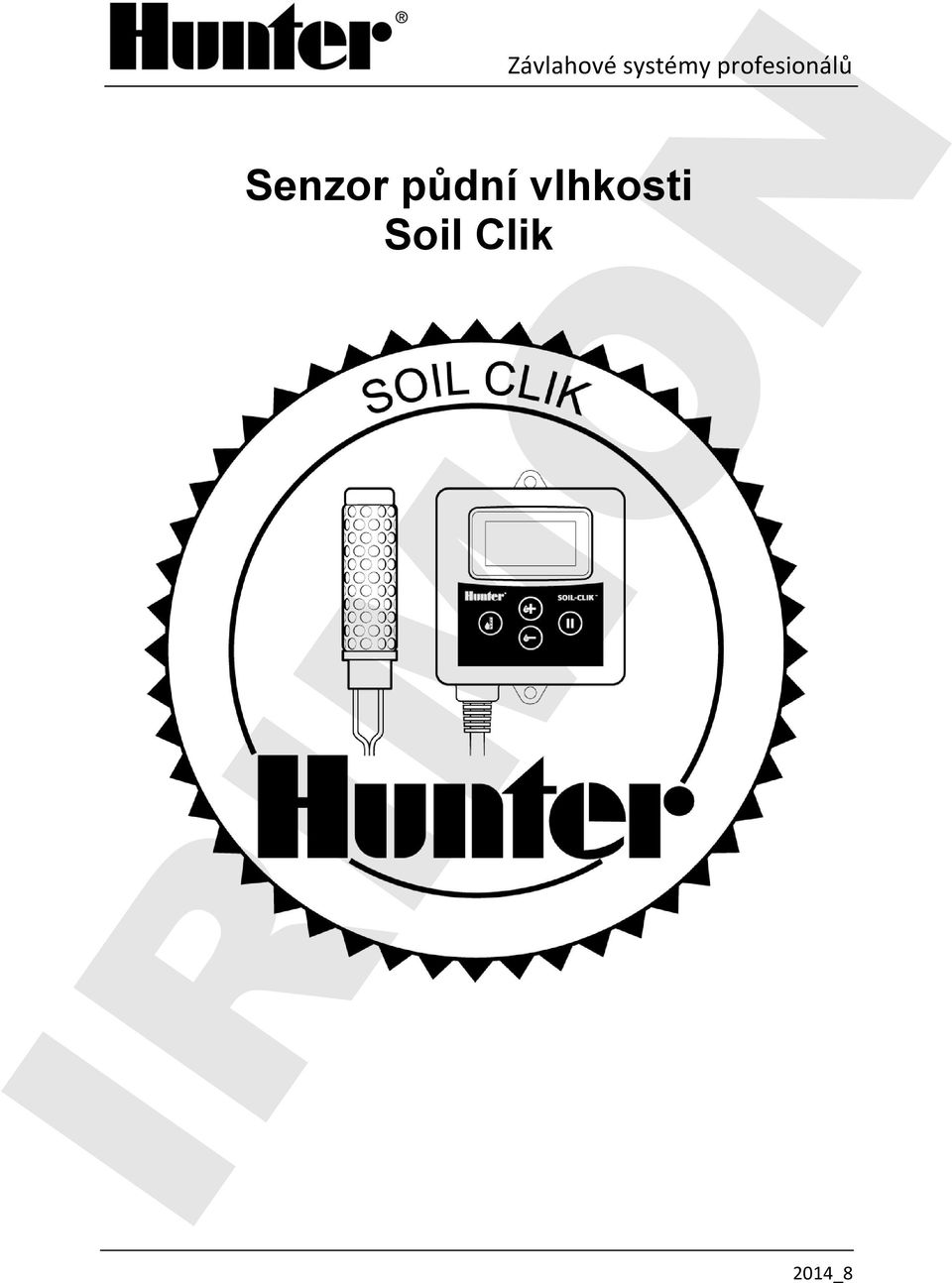

1 Závlahové systémy profesionálů Senzor půdní vlhkosti Soil Clik 2014_8 4

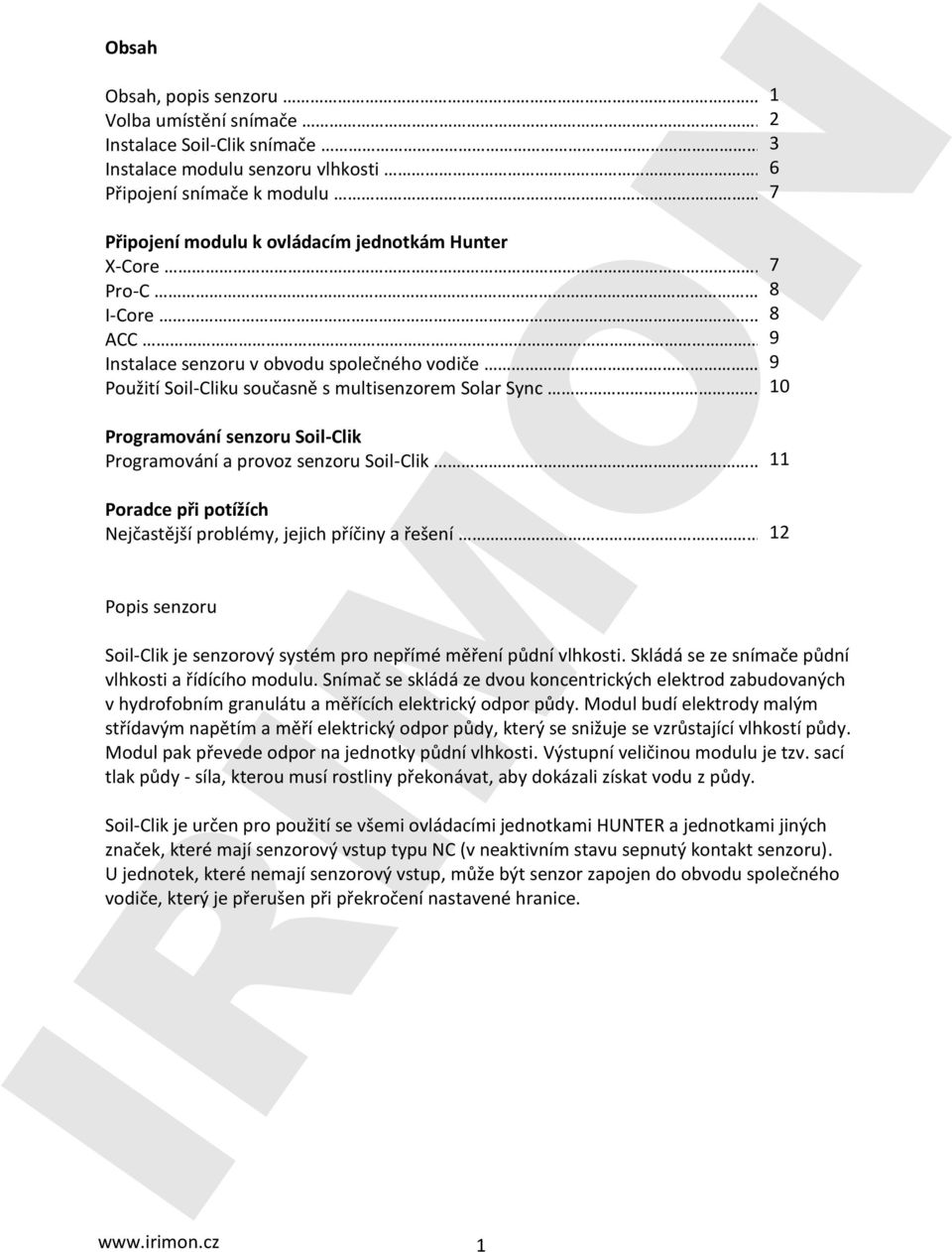

2 Obsah Obsah, popis senzoru 1 Volba umístění snímače 2 Instalace Soil-Clik snímače.. 3 Instalace modulu senzoru vlhkosti 6 Připojení snímače k modulu... 7 Připojení modulu k ovládacím jednotkám Hunter X-Core 7 Pro-C.. 8 I-Core.. 8 ACC.. 9 Instalace senzoru v obvodu společného vodiče.. 9 Použití Soil-Cliku současně s multisenzorem Solar Sync 10 Programování senzoru Soil-Clik Programování a provoz senzoru Soil-Clik. 11 Poradce při potížích Nejčastější problémy, jejich příčiny a řešení.. 12 Popis senzoru Soil-Clik je senzorový systém pro nepřímé měření půdní vlhkosti. Skládá se ze snímače půdní vlhkosti a řídícího modulu. Snímač se skládá ze dvou koncentrických elektrod zabudovaných v hydrofobním granulátu a měřících elektrický odpor půdy. Modul budí elektrody malým střídavým napětím a měří elektrický odpor půdy, který se snižuje se vzrůstající vlhkostí půdy. Modul pak převede odpor na jednotky půdní vlhkosti. Výstupní veličinou modulu je tzv. sací tlak půdy - síla, kterou musí rostliny překonávat, aby dokázali získat vodu z půdy. Soil-Clik je určen pro použití se všemi ovládacími jednotkami HUNTER a jednotkami jiných značek, které mají senzorový vstup typu NC (v neaktivním stavu sepnutý kontakt senzoru). U jednotek, které nemají senzorový vstup, může být senzor zapojen do obvodu společného vodiče, který je přerušen při překročení nastavené hranice. 1

3 Výběr vhodného stanoviště pro instalaci snímače půdní vlhkosti Snímač půdní vlhkosti musí být nainstalován do max. vzdálenosti 300 m od Soil-Clik modulu, při použití kabelu 18 AWG (1mm 2 ) určeného pro přímou instalaci do země (CYKY) Výběr sekce pro instalaci snímače Snímač nainstalujte do poslední zavlažované sekce z důvodu, aby nedošlo k předčasnému ukončení zavlažování při dosažení požadované vlhkosti půdy. POZNÁMKA Vyberte nezastíněnou zónu s plným slunečním svitem, s nejrychleji vysychající půdou. Optimální umístění zvolte tak, aby bylo typické pro půdní druhy převažující na daném pozemku. V případě potřeby přehoďte sekční vodiče tak, aby sekce se snímačem byla poslední v závlahovém programu. Výběr umístění snímače Pro instalaci snímače vyberte vhodné místo s celodenním osluněním, dostatečně reprezuntující oblast s nejrychlejším vysýcháním půdy. 2

4 U trávníku by sonda měla být umístěna v kořenové zóně, přibližně 15 cm hluboko (pozice by měla odpovídat skutečné hloubce kořenové zóny trávníku. U keřů nebo stromů, zvolte větší hloubku, která odpovídá kořenové zóně. U nových výsadeb zvolte pozici v polovině výšky kořenového balu. Instalace snímače Soil-Clik 1. Před instalací namočte dvě spodní třetiny snímače po dobu 30 minut do vody. Nedovolte, aby se voda dostala na horní víčko, kde jsou připojeny dráty. Snímač je třeba instalovat mokrý! Pokud to dovolí čas, je ideální tento postup několikrát opakovat (namočit senzor, nechat 4-6 hodin vyschnout, opět namočit na minut) 3

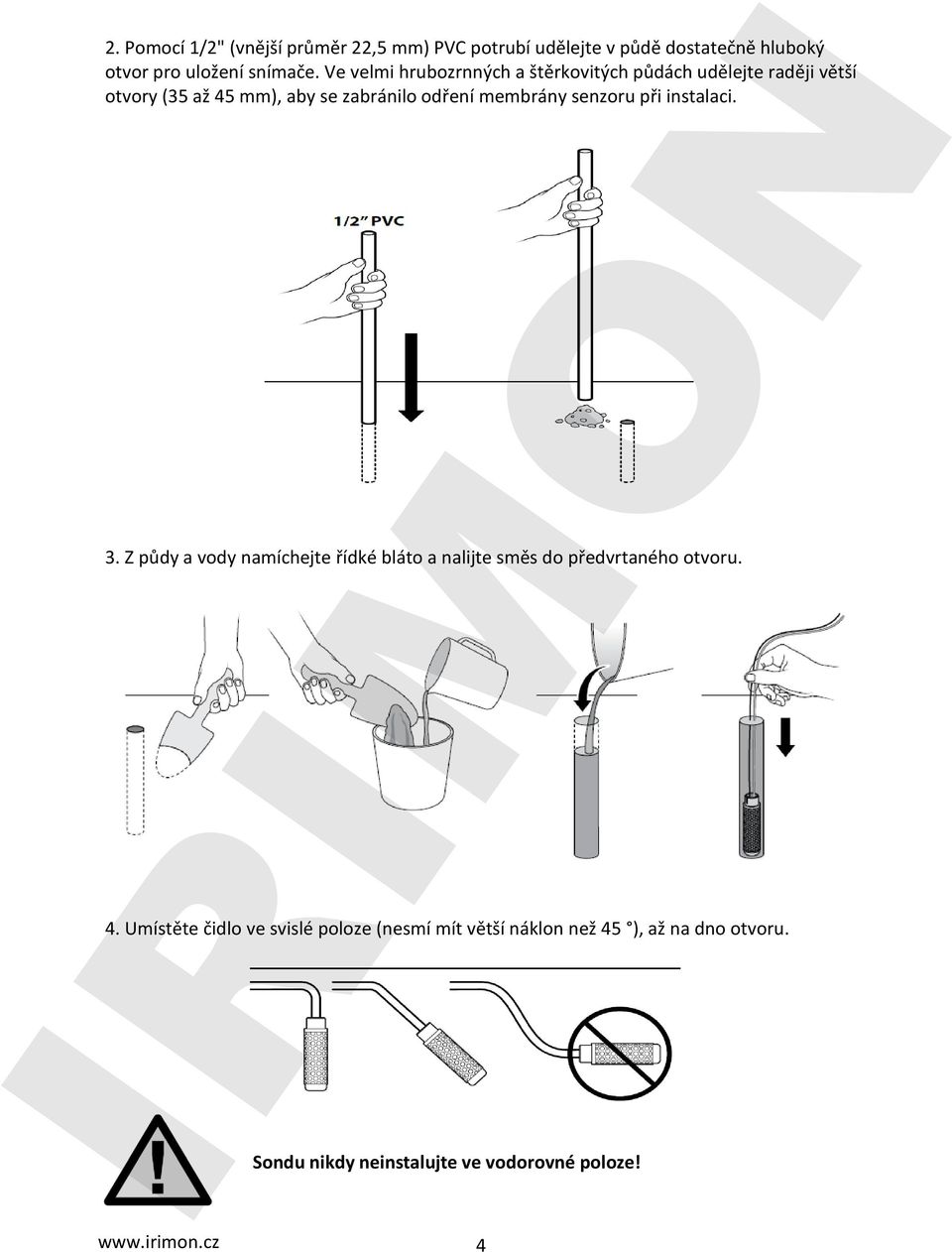

5 2. Pomocí 1/2" (vnější průměr 22,5 mm) PVC potrubí udělejte v půdě dostatečně hluboký otvor pro uložení snímače. Ve velmi hrubozrnných a štěrkovitých půdách udělejte raději větší otvory (35 až 45 mm), aby se zabránilo odření membrány senzoru při instalaci. 3. Z půdy a vody namíchejte řídké bláto a nalijte směs do předvrtaného otvoru. 4. Umístěte čidlo ve svislé poloze (nesmí mít větší náklon než 45 ), až na dno otvoru. Sondu nikdy neinstalujte ve vodorovné poloze! 4

6 5. Opatrně zasypte otvor půdou a zhutněte místo instalace snímače vlhkosti, tak aby se zamezilo vzniku vzduchových bublin. Půda musí být v plném kontaktu se snímačem vlhkosti! 6. Počkejte 2 3 dny než se snímač přizpůsobí půdě. Po tuto dobu zavlažujte podle normálního závlahového programu, poté přejděte na program s využitím senzoru vlhkosti. 5

7 Připojení snímače k modulu Pro připojení snímače k modulu použijte zemní CYKY kabel s průřezem minimálně 1,mm 2. Maximální vzdálenost mezi modulem a snímačem je 300 m. Připojte pomocí vodotěsných konektorů šedé vodiče ze snímače na šedé vodiče z modulu (bez ohledu na polaritu). Výběr umístění modulu Vyhněte se vedení vysokého napětí, nebo jiných zdrojů elektrického rušení. Modul Soil-Clik je určen pro venkovní instalaci. Nicméně, v případě vnitřní instalace se prodlužuje životnost elektroniky. Pokud je to tedy možné, instalujte modul raději ve vnitřních prostorech nebo uvnitř ovládacích jednotek ACC nebo I-Core. Maximální vzdálenost mezi modulem a ovládací jednotkou by neměla přesáhnout 2 m. Pokud musí být modul instalován v exteriéru, umístěte jej tak aby na něj nedopadalo sluneční záření a byl mimo dosah postřikovačů. Vyhněte se umístění modulu v blízkosti elektrických zařízení a zdrojů elektrického rušení. 6

8 Připojení modulu k ovládacím jednotkám Hunter Šedé dráty: Připojení k sondě Soil-Clik. Žluté dráty: Napájení Soil-Clik modulu, vyžaduje 24 V AC, (100 ma, max.). Bílé dráty: Výstup modulu, připojte na senzorový vstup ovládacích jednotek Hunter, nebo do obvodu společného vodiče com. Všechny vodiče přiveďte do ovládací jednotky skrz k tomu určené otvory v ovládací jednotce. Používejte průchodky! Všechny kabelové spoje v exteriérech musí být realizovány pomocí vodotěsných konektorů! Nepřipojujte Soil-Clik k vysokému napětí (120/230 V AC)! Připojení modulu k ovládací jednotce Hunter X-Core 1. Připojte žluté napájecí vodiče z modulu ke svorkám 24 VAC ovládací jednotky X-Core. 2. Připojte bílé dráty z modulu ke svorkám SEN ovládací jednotky, nebo je zapojte do obvodu společného vodiče (str. 9). 7

9 Připojení modulu k ovládací jednotce Hunter Pro-C 1. Připojte žluté napájecí vodiče z modulu ke svorkám AC1 a AC2 ovládací jednotky Pro-C. 2. Připojte bílé dráty z modulu ke svorkám SEN ovládací jednotky, nebo je zapojte do obvodu společného vodiče (str. 9). Připojení modulu k ovládací jednotce Hunter I-Core 1. Připojte žluté napájecí vodiče z modulu ke svorkám AC1 a AC2 ovládací jednotky I-Core. 2. Připojte bílé dráty z modulu ke svorkám S1, S2 nebo S3 ovládací jednotky I-Core. 8

10 Připojení modulu k ovládací jednotce Hunter ACC 1. Připojte žluté napájecí vodič z modulu ke svorkám 24 VAC a COM. 2. Připojte bílé dráty z modulu ke svorkám S1 až S4. Připojení modulu do okruhu společného vodiče COM. Toto zapojení přerušení společného ventilu lze použít u většiny ovládacích jednotek s napájením 24 VAC. 9

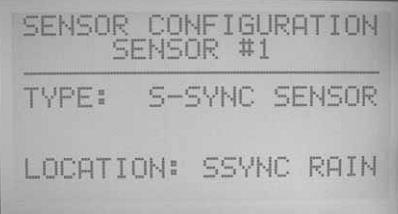

11 Použití senzoru Soil-Clik společně s multisenzorem Solar Sync Společná instalace senzoru Soil Clik a nadřazeného systému Solar Sync představuje perfektní řešení. Solar Sync upravuje průběh zavlažování v závislosti na aktuálních povětrnostních podmínkách a blokuje zavlažování při dešti a mrazu. Soil-Clik zabraňuje zbytečnému zalévání, když půda je stále mokrá. Ovládací jednotky X-Core, Pro-C, PCC 1. Připojte obvyklým způsobem senzor Solar Sync na svorky SEN ovládací jednotky. 2. Připojte modul Soil Clik do obvodu společného vodiče (str. 9). Pokud je k ovládací jednotce připojen senzor Solar Sync nepřipojujte bílé vodiče z modulu ke svorkám SEN ovládací jednotky. Ovládací jednotka I-Core (verze 3.0 a pozdější) 1. Připojte senzor Solar Sync ke svorkám S1. 2. Připojte bílé vodiče modulu Soil-Clik ke svorkám S2 (nebo S3 u I-Core s kovovým kabinetem). 3. Otočný přepínač ovládací jednotky nastavte do polohy POKROČILÁ NASTAVENÍ. Pomocí tlačítka přejděte na pozici Sensor configuration a stiskněte tlačítko. 4. V pozici SEN1 nastavte pomocí tlačítka volbu Solar Sync. K pozici SEN2 nechte přiřazen senzor Clik 5. Otočný přepínač nastavte do polohy SEZÓNNÍ NASTAVENÍ. Pomocí tlačítka zvolte program který bude řízen senzorem Solar Sync. Pomocí tlačítka a zvolte položku Seasonal Adjust By Solar Sync. Ovládací jednotka ACC (verze 5.0 a pozdější) 1. Připojte senzor Solar Sync ke svorkám ET. 2. Připojte Soil-Clik ke svorkám S1, S2, S3, nebo S4. 3. Nastavte podle návodu k ovládací jednotce vazbu senzoru Solar Sync na jednotlivé programy. Přiřaďte senzor Solar Sync k jednotlivým senzorovým vstupům. 4. Přiřaďte senzor Soil Clik k volnému senzorovému vstupu. Příklad: nastavení Soil Clik na vstup S3. 1. Zmáčkněte tlačítko INFORMATION a současně otočte přepínač do polohy SET SENSOR OPERATION 2. Pomocí tlačítka nebo nastavte SENSOR #3. 3. Pomocí tlačítka se přesuňte na položku LOCATION (umístění vstupu) a tlačítky zvolte položku CONTROLLER. Otočením přepínače do libovolné polohy dojde k uložení nastavených dat. 10

12 Programování a provoz senzoru Soil-Clik Soil-Clik se používá k nastavení požadované úrovně půdní vlhkosti. Úroveň může být změněna pomocí tlačítek + a -. Po dosažení požadované vlhkosti Soil-Clik přeruší zavlažování, buď prostřednictvím senzorového vstupu ovládací jednotky nebo "rozpojením" společného vodiče. LCD Displej 1. Úroveň vlhkosti 2. Nastavení vlhkosti 3. Přerušení zalévání 4. Pauza/Přerušení 5. Měření 6. Alarm Bary na displeji ukazují přímo půdní sací tlak v rozsahu 10 až 100 centibarů. Vysoké hodnoty indikují suchou půdu nebo půdu, ze které je pro rostliny velmi obtížné extrahovat půdní vlhkost. Úroveň šipek označuje bod, ve kterém se zavlažování vypne. Po instalaci senzoru nastavte v ovládacím modulu hranici půdní vlhkosti ve středu rozsahu nastavovaných hodnot, podle předchozí tabulky nebo na základě vlastních zkušeností Velmi mokré Písek Bahno & hlína Hlína / jíl 100 Velmi suché 11

13 Sledujte výsledky a v případě potřeby změňte nastavení. Nastavení se provádí pomocí tlačítek +/- Stiskněte tlačítko pro zvýšení, pro snížení nastavované hodnoty. Po dosažení nastavené úrovně vlhkosti Soil-Clik zastaví zavlažování. Při přerušení se na displeji objeví symbol. Pomocí tlačítka Pause je možné přerušit činnost senzoru Soil-Clik. To umožní, aby ovládací jednotka zalévala normálně, i když bylo dosaženo úrovně nastavené vlhkosti půdy. Když je v režimu pauzy, je na displeji zobrazen pouze symbol pauzy.. Chcete-li aktualizovat výsledky měření vlhkosti, stiskněte tlačítko Na displeji se objeví ikona symbolizující měření. Aktualizované výsledky měření (bary) se objeví na displeji během 5 sekund. Symbol Alarm signalizuje vnitřní závadu. V tomto případě, je nutná výměna modulu Soil-Clik. Režim Pauza nepřeruší zavlažování. Přemostí Soil-Clik a umožňuje normální zavlažování podle závlahového kalendáře. Stisknutím tlačítka Pause 12 se vrátíte do normálního provozu

14 Poradce při potížích Problém Rostliny jsou příliš suché. Rostliny jsou příliš vlhké. Naměřená úroveň vlhkosti neodpovídá skutečnosti. Na displeji je zobrazen symbol alarm. Displej modulu nic nezobrazuje. Příčina Nastavení úrovně vlhkosti je příliš nízké. Snímač je špatně umístěn. Nastavení úrovně vlhkosti je příliš vysoké. Snímač je špatně umístěn. Je nastaven režim Pauza. Špatná instalace/umístění snímače. Závada modulu. Výpadek napájení Řešení Zvyšte šipkami (tlačítko +) úroveň vlhkosti Přesunout snímač nebo vodiče ventilu, senzor musí být v poslední sekci závlahy. Snižte šipkami (tlačítko -) úroveň vlhkosti. Přemístěte snímač na slunečnější místo. Vypněte režim Pauza. Zajistěte úplný kontakt půdy se snímačem. Zkontrolujte zapojení snímače. Vyměňte modul (část SC-MOD). Zkontrolujte připojení k napájení.

15 Rozměry modulu: Výška: 4.5" (11.4 cm) Šířka: 3.5" (8.9 cm) Hloubka: 1.25" (3.2 cm) Výkon: 24 VAC, 100 ma max. Rozměry sondy: Výška: 3.25" (8.25 cm) Průměr: 7/8" (2.22 cm) Vedení k sondě: 1000 ft (300 m) max., 18 AWG (1 mm 2 ), kabel pro přímou instalaci do země Měřící rozsah: kpa (0 100 centibarů) Pro více informací, aplikační poznámky nebo asistenci nás prosím navštivte na Osvědčení o shodě s evropskými směrnicemi Hunter Industries prohlašuje, že Soil-Clik je v souladu s platnými normami Evropských směrnic v době výroby EN a EN FCC prohlášení Toto zařízení generuje energii na rádiových frekvencích a může způsobit rušení rozhlasového a televizního příjmu. Bylo typově testováno a bylo shledáno v souladu s limity pro zařízení třídy B v souladu se specifikacemi uvedenými v záhlaví J části 15 Předpisy FCC, které jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti takovým zásahům v obytné zástavbě. Nicméně, neexistuje žádná záruka, že k rušení nedojde při konkrétní instalaci. Pokud toto zařízení způsobuje rušení rádiového nebo televizního příjmu, což lze zjistit vypnutím a zapnutím zařízení, doporučujeme uživateli, aby se pokusil napravit rušení pomocí jednoho nebo více z následujících opatření: Změňte polohu přijímací antény. Přemístěte ovládací jednotku od přijímače. Zapojte přístroj do jiné zásuvky tak, aby ovládací jednotka a přijímač byly napájeny přes různé obvody. Pokud je to nutné, uživatel by se měl poradit s prodejcem nebo se zkušeným radio / televizním technikem ohledně dalších návrhů. 14
