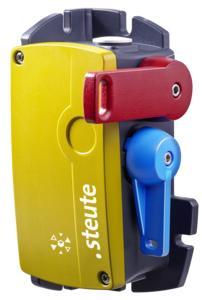

Nouzové tahové lankové spínače Extreme ZS 92 S -40 C C IP66/67 Extreme

Transkript

1 Vlastnosti/možnosti: Teplotní odolnost od -40 C do +85 C Vysoký stupeň krytí IP66 / IP67 Hliníkové pouzdro odolné proti korozi Šrouby vyrobeny z nerezové oceli Délka lanka až do 2 x 100 m Uvolnění páčkou F - resetovací páčka na přední straně B - resetovací páčka na zadní straně Back and base mounting possibility Detekce natažení a poškození lanka Na vyžádání dostupná Si-Bus verze Technická data Použité normy EN ; EN ; EN ISO 13850; EN ISO ; EN 620; AS ; AS/NZS : Pouzdro Kryt Actuating lever Reset lever Screws stainless steel Tightening torque anthracite grey, similar to RAL 7016 signal yellow, similar to RAL 1003 signal red, similar to RAL 3001 sky blue, similar to RAL 5015 cover screws: max. 2.5 Nm actuator screws: max. 6 Nm Krytí IP 66/67 dle IEC/EN Materiál kontaktu Systém spínání Kontakty Připojení Průřez kabelu silver, with Si-Bus: silver, gold-plated snap action, positive break NC contacts A 2 NC/2 NO contacts, type Zb; with Si-Bus: 2 NC contacts, type Zb screw connection terminals; with Si-Bus: screw connection terminals, PHOENIX CONTACT basic strip MVSTBU 2,5/8- GFB-5, for connecting the Dupline Safe input module with connector max. 2,5 mm² (včetně ferule) Cable entry 2 x M25 x 1,5 B 10d (10 % zátěž) T M Jmenovité impulzní výdržné napětí U imp Rated operating isolation voltage U i Conventional thermal current I the maks. 20 let 6 kv; with Si-Bus: 4 kv 400 V; with Si-Bus: 250 V 6 A 1 / 5

2 Technická data Conditional short-circuit current Rated operating current/voltage I e /U e Kategorie použití Max. jmenovitý proud pojistky Mechanická životnost Maximální délka lanka 1100 A 6 A/400 VAC; with Si-Bus: 6 A/250 VAC AC-15 6 A gg/gn-pojistka > operací 2 x 100 m Okolní teplota 40 C +85 ºC Si-Bus: with Si-Bus 40 C C; without Si-Bus 40 C C Actuating force Indikační světlo Schválení actuating lever approx. 30 N; reset lever approx. 40 N opcjonalnie Ö Objednací detaily Reset lever at the front side ZS 92 S 22 VD F -40 C C IP66/67 Extreme ZS 92 S 02 VD Si-Bus F -40 C C IP66/67 Extreme Reset lever at the back side ZS 92 S 22 VD B -40 C C IP66/67 Extreme ZS 92 S 02 VD Si-Bus B -40 C C IP66/67 Extreme Kontrolka doutnavka ZS 92 S 22 VD L F -40 C C IP66/67 Extreme / 5

3 Napínač lanka TS Napínač lanka TS Lanová spojka Lanová spojka M6 Lanová spojka M8 Niro Napínací pružina ZS 90/91/92 S 3634 Napínací pružina ZS 90/91/92 S Napínací pružina ZS 90/91/92 S Niro Lano ocelové Lano ocelové Ø 5 mm po metru Lano z nerezové oceli Ø 5 mm po metru Lankový set Kompletní lankový set, 5 m Kompletní lankový set, 10 m Kompletní lankový set, 15 m Kompletní lankový set, 20 m Kompletní lankový set, 25 m Kompletní lankový set, 30 m Kompletní lankový set, 40 m Kompletní lankový set, 50 m / 5

4 Kladka vodicí 3388 Kladka vodicí Lanová svorka Lanová svorka 3 mm Lanová svorka 3 mm Niro Lanová svorka Duplex 3410 Lanová svorka Duplex Lanková svorka vejcovitého tvaru 3412 Lanková svorka vejcovitého tvaru Lanové oko Lanové oko 3 mm Lanové oko 3 mm Niro Šroub s okem Šroub s okem M8 x 70 s maticí Šroub s okem M8 x 70 s maticí, Niro Šroub s okem BM10 x 40 s maticí / 5

5 Šroub s otevřeným okem Šroub s otevřeným okem M10 x 55 se 2 matičkami / 5
