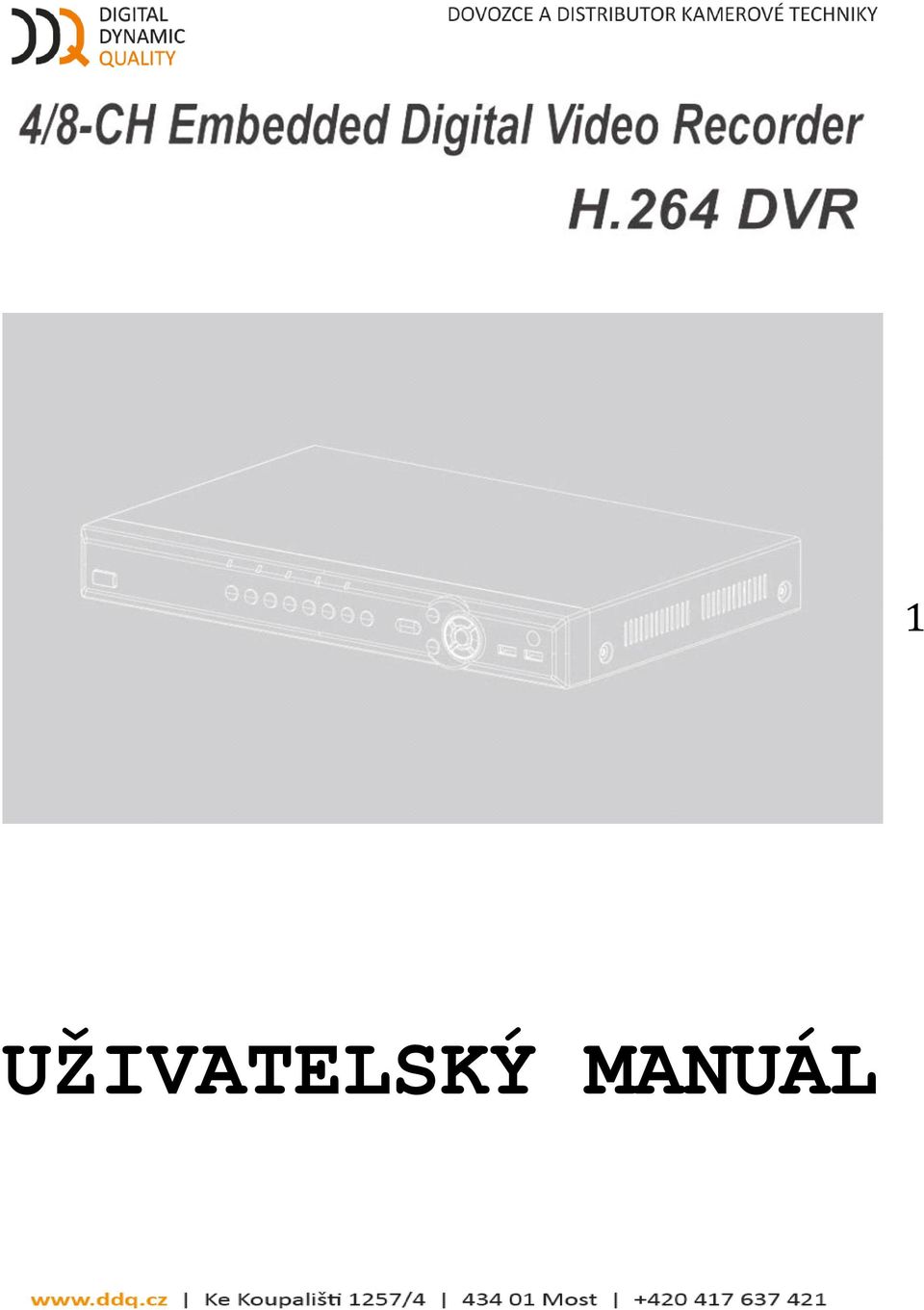

1 UŽIVATELSKÝ MANUÁL 1

2 1 - OBSAH Poznámky... 3 Kapitola 1 Přehled Úvod Balení a příslušenství Hlavní vlastnosti Technické parametry Popis zařízení a dílčích částí Přední panel Zadní panel Dálkový ovladač Myš... 6 Kapitola 2 Rychlá instalace Instalace HDD První spuštění Přihlášení do systému Hlavní nabídka Hlavní menu Zámek Přepínání kanálů Hledání záznamů PTZ ovládání MUTE (ztišení) Manuální nahrávání/zastavení záznamu... 9 Kapitola 3 Rozšířené nastavení Hlavní menu Reţim záznamu Hledání záznamů Zálohování Správa disků Základní nastavení Jazyk systému Nastavení času Nastavení uţivatelů a hesel Nastavení kamery Nastavení VIDEO/AUDIO Rozšířené nastavení Nastavení Alarmů Informace o systému Detekce pohybu Mobilní telefon Údrţba systému PTZ Nastavení sítě Vzdálený přístup přes doménu Port forwarding Kapitola 4 síťové funkce Charakteristika funkcí Instalace a nastavení Přihlášení přes IE Náhled v reálném čase Přehrávání záznamu Reţim záznamu Nastavení alarmů PTZ ovládání Nastavení sítě Nastavení systému Host info Kapitola 5 Klientský software a Přehrávač klientský software Video přehrávač Příloha 1. Nejčastější otázky Příloha 2. Výpočet místa na disku Příloha 3. Schéma zapojení systému

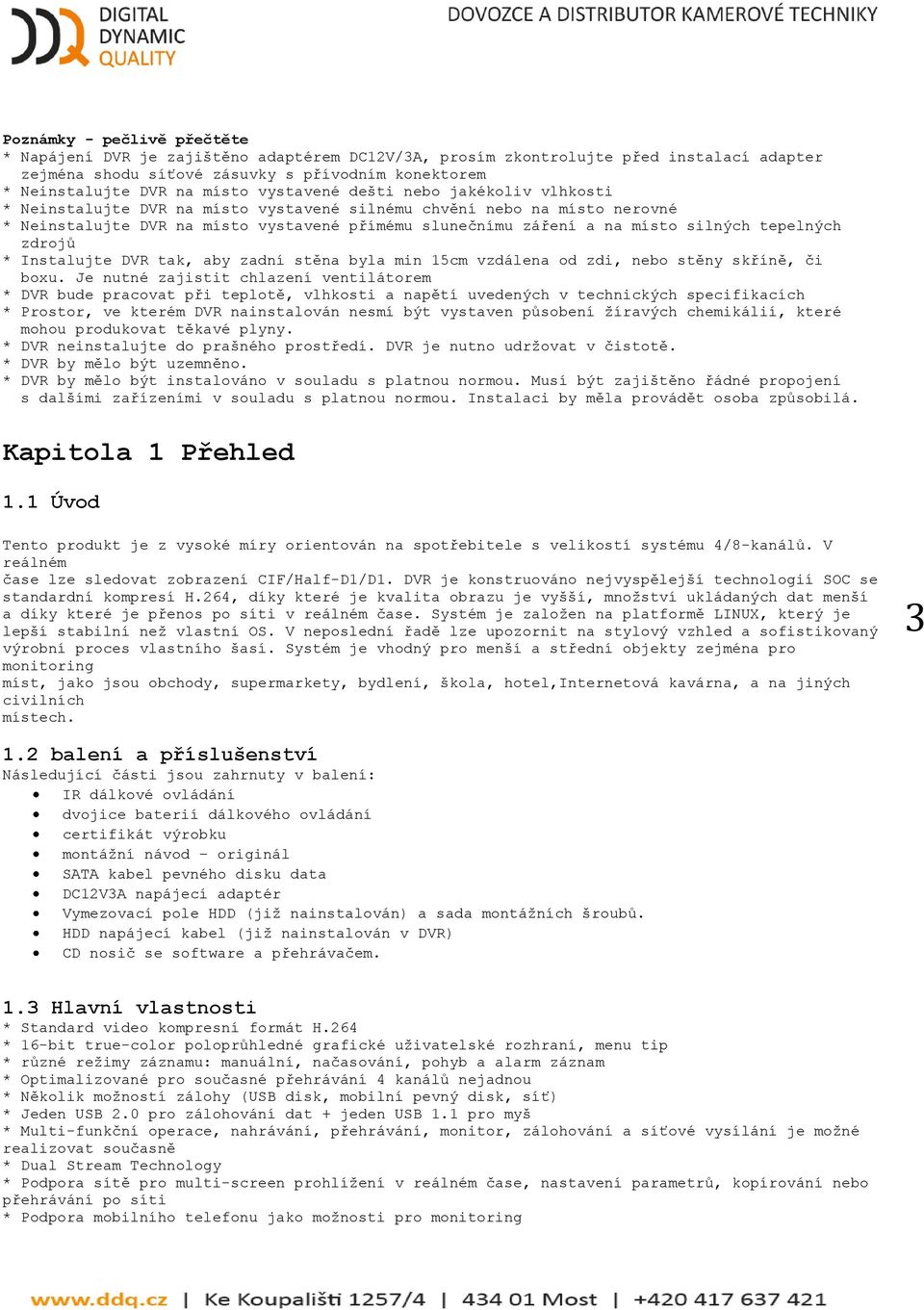

3 Poznámky - pečlivě přečtěte * Napájení DVR je zajištěno adaptérem DC12V/3A, prosím zkontrolujte před instalací adapter zejména shodu síťové zásuvky s přívodním konektorem * Neinstalujte DVR na místo vystavené dešti nebo jakékoliv vlhkosti * Neinstalujte DVR na místo vystavené silnému chvění nebo na místo nerovné * Neinstalujte DVR na místo vystavené přímému slunečnímu záření a na místo silných tepelných zdrojů * Instalujte DVR tak, aby zadní stěna byla min 15cm vzdálena od zdi, nebo stěny skříně, či boxu. Je nutné zajistit chlazení ventilátorem * DVR bude pracovat při teplotě, vlhkosti a napětí uvedených v technických specifikacích * Prostor, ve kterém DVR nainstalován nesmí být vystaven působení ţíravých chemikálií, které mohou produkovat těkavé plyny. * DVR neinstalujte do prašného prostředí. DVR je nutno udrţovat v čistotě. * DVR by mělo být uzemněno. * DVR by mělo být instalováno v souladu s platnou normou. Musí být zajištěno řádné propojení s dalšími zařízeními v souladu s platnou normou. Instalaci by měla provádět osoba způsobilá. Kapitola 1 Přehled 1.1 Úvod Tento produkt je z vysoké míry orientován na spotřebitele s velikostí systému 4/8-kanálů. V reálném čase lze sledovat zobrazení CIF/Half-D1/D1. DVR je konstruováno nejvyspělejší technologií SOC se standardní kompresí H.264, díky které je kvalita obrazu je vyšší, mnoţství ukládaných dat menší a díky které je přenos po síti v reálném čase. Systém je zaloţen na platformě LINUX, který je lepší stabilní neţ vlastní OS. V neposlední řadě lze upozornit na stylový vzhled a sofistikovaný výrobní proces vlastního šasí. Systém je vhodný pro menší a střední objekty zejména pro monitoring míst, jako jsou obchody, supermarkety, bydlení, škola, hotel,internetová kavárna, a na jiných civilních místech balení a příslušenství Následující části jsou zahrnuty v balení: IR dálkové ovládání dvojice baterií dálkového ovládání certifikát výrobku montáţní návod originál SATA kabel pevného disku data DC12V3A napájecí adaptér Vymezovací pole HDD (jiţ nainstalován) a sada montáţních šroubů. HDD napájecí kabel (jiţ nainstalován v DVR) CD nosič se software a přehrávačem. 1.3 Hlavní vlastnosti * Standard video kompresní formát H.264 * 16-bit true-color poloprůhledné grafické uţivatelské rozhraní, menu tip * různé reţimy záznamu: manuální, načasování, pohyb a alarm záznam * Optimalizované pro současné přehrávání 4 kanálů nejadnou * Několik moţností zálohy (USB disk, mobilní pevný disk, síť) * Jeden USB 2.0 pro zálohování dat + jeden USB 1.1 pro myš * Multi-funkční operace, nahrávání, přehrávání, monitor, zálohování a síťové vysílání je moţné realizovat současně * Dual Stream Technology * Podpora sítě pro multi-screen prohlíţení v reálném čase, nastavení parametrů, kopírování nebo přehrávání po síti * Podpora mobilního telefonu jako moţnosti pro monitoring

4 * Podpora vyhledávání podle přesného času * Moţnost nastavení do Defaultních hodnot pro rychlé zotavení * Flexibilní USB rozhraní pro myš 1.4 Technické parametry Hlavní vlastnosti Popis Operační systém Video kompresní formát Video vstup Video výstup Audio vstup Audio výstup zobrazení Multiplexní funkce Linux H.264 Hlavní profil 4 / 8 kanálů, BNC 1 kanál BNC 4 / 8 kanálů RCA 1 RCA 1/4/9-channel ţivé zobrazení, záznam, síťový přenos současně rozlišení displeje: PAL D1 (704 * 576), NTSC: D1 (704 * 480) Reţim záznamu Nahrávací rychlost kvalita záznamu Rozlišení záznamu Nahrávání/přehrávání audio Doplňkové funkce Zálohování Přenos v realném čase Přehrávání Momentky send alarm Podpora PTZ Velikost HDD Síťové vstupy, podpora Síťové protokoly Sí tový prohlíţeč Vysílání po síti Uţivatelé Jazyk 3G a mobilní dohled USB rozhraní Ovládání Uţivatelská oprávnění Datun a čas Timer / manual / detekci pohybu / alarmu PAL:25 snímků NTSC: 30 snímků za sekundu Vysoká, normální, nízká CIF/Half-D1/D1 1/4/8 kanálový zvuk současně vzdálené přehrávání, rychlý play, Rychlý posun USB, LAN, zálohování vybraných souborů, dle času 4 / 8 kanálů po síti s rozlišením CIF speciální přehrávač s konvertovem do AVI Podpora funkce momentka JPEG, 3M px při 10fps Fotografie lze odeslat na určený PTZ protokol PELCO-D, PELCO-P 1ks SATA II HDD do 2TB 1 RJ-45 10/100 Ethernet TCP / IP, DHCP, UPnP, DNS, DDNS, NTP, atd. IE podpora, Klientská palikace Dual Stream (hlavní a vedlejší Interchange) Skupiny, pět uţivatelů on-line Multi-jazyková podpora Windows, Symbian, iphone, BlackBerry, Android Myš rozhraní 1.0, Backup port USB2.0 Dálkový ovladač, myš multi level, oţnost nastavení atributů nastavitelné Napájení adapter 230V/12V 3A Provozní teplota a vlhkost 0-50, 10% -90% 4

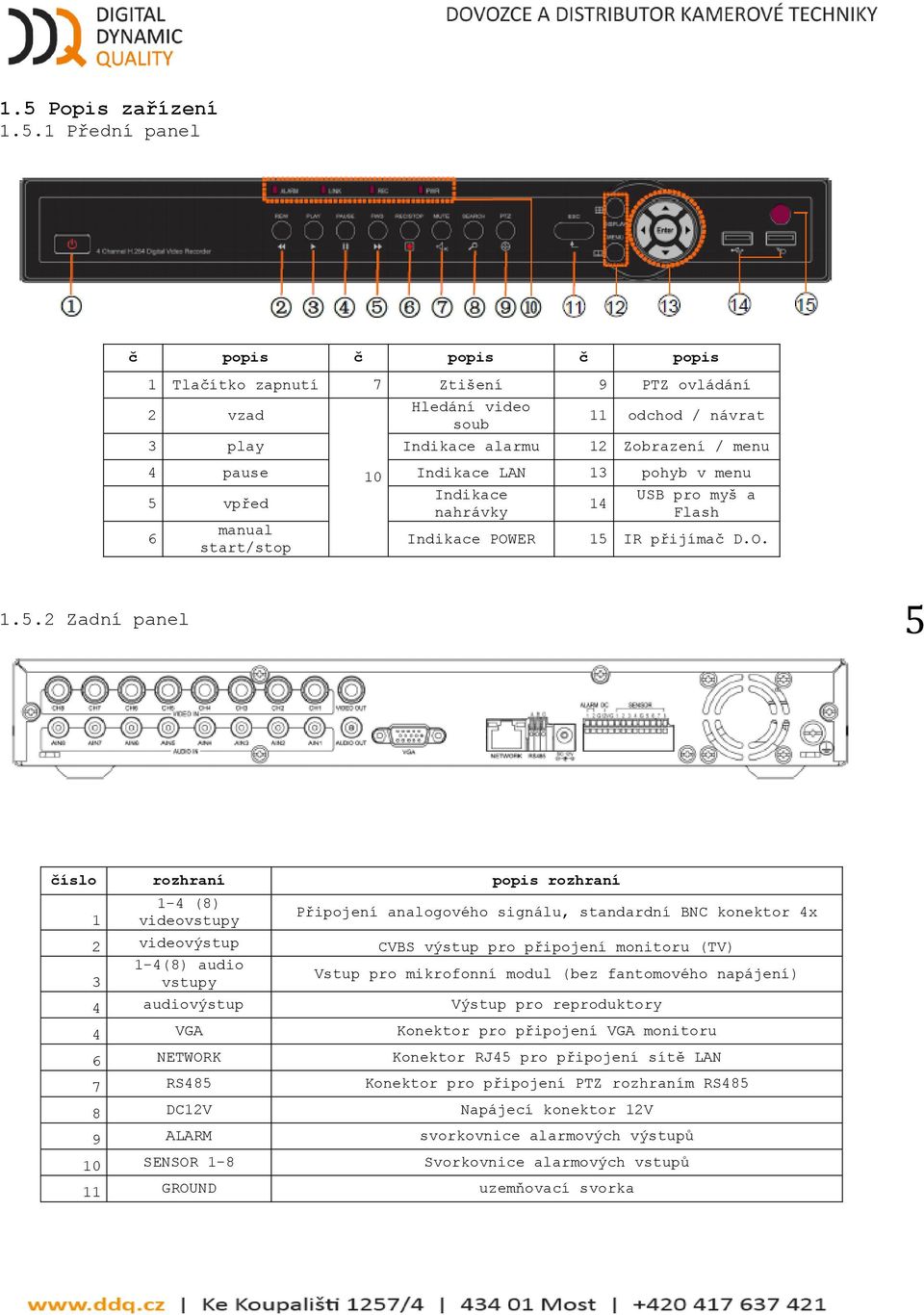

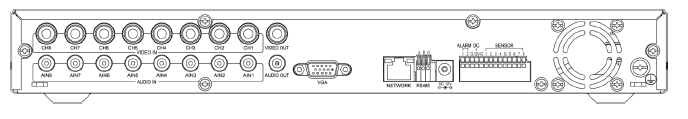

5 1.5 Popis zařízení Přední panel č popis č popis č popis 1 Tlačítko zapnutí 7 Ztišení 9 PTZ ovládání 2 vzad Hledání video soub 11 odchod / návrat 3 play Indikace alarmu 12 Zobrazení / menu 4 pause 10 Indikace LAN 13 pohyb v menu Indikace USB pro myš a 5 vpřed 14 nahrávky Flash manual 6 Indikace POWER 15 IR přijímač D.O. start/stop Zadní panel 5 číslo rozhraní popis rozhraní (8) videovstupy Připojení analogového signálu, standardní BNC konektor 4x 2 videovýstup CVBS výstup pro připojení monitoru (TV) 1-4(8) audio Vstup pro mikrofonní modul (bez fantomového napájení) 3 vstupy 4 audiovýstup Výstup pro reproduktory 4 VGA Konektor pro připojení VGA monitoru 6 NETWORK Konektor RJ45 pro připojení sítě LAN 7 RS485 Konektor pro připojení PTZ rozhraním RS485 8 DC12V Napájecí konektor 12V 9 ALARM svorkovnice alarmových výstupů 10 SENSOR 1-8 Svorkovnice alarmových vstupů 11 GROUND uzemňovací svorka

6 1.6 Popis dálkového ovladače Myš Toto zařízení podporuje USB 1.1 myši, takţe uţivatel můţe pracovat s myší (ovládání je stejné jako nastavení v operačním systému Windows), realizovat menu funkcí. To je OK jen vloţit myš s rozhraním USB myš s rozhraním tohoto zařízení. Akce s myší Pravé tlačítko Levé tlačítko (2klik) Funkce Zadejte System Hlavní menu: real-time obrazovky náhledu, jedním kliknutím levého klikněte Single klikněte levým tlačítkem myši na ikonu funkční menu a vstupte do menu nastavení stránky Obraz v kanálu je moţné rozšířit dvojklikem v reálném čase monitoring a přehrávání obrazovky, můţe být vrácena do monitorovacího a multi-split image znovu po dvojkliku Přístup k nastavení hlasitosti, nastavení barev a ovládání PTZ menu. Hlasitost, nastavení barev a PTZ ovládání je moţné nastavit pouze jeden

7 Levé tlačítko Pohyb myší kanál, vyberte příslušnou obrazovku, pokud jsou multi-obrazovky před realizací. Máte-li jediným kliknutím tlačítkem myši nastavit hlasitost a PTZ ovládání: PTZ ovládání je k dispozici, pokud kliknete ve směru nebo "+ a -" K dispozici je mnoţství barů v rozhraní pro ovládání hlasitosti. Pohybujte myší a klikněte pravým tlačítkem, příslušný svazek se zobrazí v pravé části hlasitosti, klikněte na "x" pro ukončení. Operace, jako je nastavení barev, mohou být ve výše uvedeném nastavení. Pokud existuje mnoho moţností klikněte na moţnost levým tlačítkem myši a drop-down menu se zobrazí. Rychlý posun vpřed a vzad funkce můţe být realizován vlevo, kliknutím na rozhraní pro přehrávání videa. Klikněte levým tlačítkem myši, nebo pravým tlačítkem lze aktivovat softwarovou klávesnici ve vstupním poli, můţete kliknutím pravého tlačítka přepínat vstupy v angličtině a čínštině, číslo, symbol a velká písmena anglického slova mohou být realizovány pouze po kliknutí. Čínské kouzlo je také v dispozici prostřednictvím soft vstupu z klávesnice, kdyţ čínský vstup, jeho vstupní metoda je stejná jako dálkové ovládání, levé tlačítko lze pouţít pro otáčení stránek. Klikněte levým tlačítkem myši a pohybováním lze nastavit parametry na objem, nastavení barev a rozhraní, je odpovídající zobrazení parametrů v pravé části, kde je pohyb. Klikněte na levé tlačítko a posuňte pohyb box, lze nastavit dynamické detekční zóny v zóně detekce pohybu. Kapitola 2 Rychlá instalace 2.1 Instalace HDD Harddisk instalaci musí provádět technici, aby nedošlo k poškození zařízení a disku. Mainframe DVR musí být vypnutý před operací. Toto zařízení podporuje SATA pevný disk s rozhraním harddisku. Je doporučena značka harddisku Seagate. Postup instalace je následující: A. Spusťte zařízení a objeví se podpora harddisku. B. Připojte pevný disk a napájecí kabel C. Vloţte disk do podpory, harddisk je připevněn šroubem D. Pevný harddisk se šroubem se vztahuje na DVR. Poznámka: Nový pevný disk můţe slouţit pro záznam videa ve formátu za mainframe První spuštění Připojte napájecí adaptér DC12V3A do zásuvky, napájecí kabel do zadního panelu, tlačítko napájení je na předním panelu, rekordér je zapnutý, kontrolka napájení "POWER" svítí, displej zobrazí 4/8-channel sledování obrazu. Pokud neformátovaný harddisk jiţ je v zařízení, bude harddisk informace o formátování zobrazovat. Jestliţe je boot-záznam zapnutý, nebo spuštění je v nastaveném času, systém zapne automatické nahrávání, bude "REC" indikátor uveden v systému pracujícího normálně. Poznámka: 1. Pokud v disku nebylo moţné nainstalovat při DVR mainframe je zapnutý, nebo novou instalaci disku nedokázal být naformátovaný na mainframe, červené "H" logo viz video pro-zobrazení obrázku. 2. Nově nainstalovaný harddisk se nesmí pouţívat, dokud ve formátu vybavení není takto: Hlavní menu HDD HDD Formart. Tento systém bude restartován po dokončení formátování. 2.3 Přihlášení do systému DVR první kód bez hesla, uţivatel se můţe přihlásit v hlavním menu přímo. Pro lepší bezpečnost provozu zařízení, můţe správce zadat v systému "Základní nastavení" - "Uţivatelské heslo" pro změnu kódu a hesla tohoto vybavení. Můţete nastavit běţné uţivatelské heslo a heslo správce, administrátor má všechny provozní oprávnění, běţní uţivatelé jen omezené moţnosti, lze jen sledovat a vyhledávat videa / playback. (Mainframe bude odpovídat automaticky, pokud zadáte heslo a různá oprávnění bude mít podle různých hesel). Pokud chcete pracovat v mainframe menu poté, co je nastaveno heslo, systém zobrazí

8 "Uţivatelské jméno" rozhraní: Vybavení kódem: pro vstup zařízení kód "000000", zobrazí na pravé straně v odpovídajících vstupních polích. Ze selhání kódu bude vedena na číslo pole, kdyţ bude myš v provozu, doporučujeme nastavit heslo při mainframe na dálkovém ovládání provoz mnoha zařízení, rozdělit cílené vstupní zařízení kódem, nebo dálkový ovladač bude rušit sousední mainframe. 2.4 Hlavní nabídka Klikněte pravým tlačítkem na rozhraní po spuštění systému, rychlé operace jsou k dispozici, DVR systém v pop-up menu, můţe nastavit kontrolní parametry včetně hlavní nabídky, zámek, vyhledávání videa, ovládání PTZ a nahrávání videa Hlavní menu Klikněte na "Main Menu" pro vstup do hlavního menu rozhraní, viz Zámek Pokud chcete funkci chránit heslem (viz 2.3), klikněte pravým tlačítkem na monitoring rozhraní, a vyberte "Lock" v pop-up menu, systém rozhraní uzamkne ihned, je vyţadováno heslo pro přihlášení, pokud je potřeba operace mainframe menu Přepínání kanálů 8-kanálový DVR můţete vybrat osmikanálový, přední čtyřkanálový a zadní čtyřkanálový. 4-kanálový DVR je moţné přepínat 4-kanál a jeden kanál Hledání záznamů Naleznete v kapitole 3.

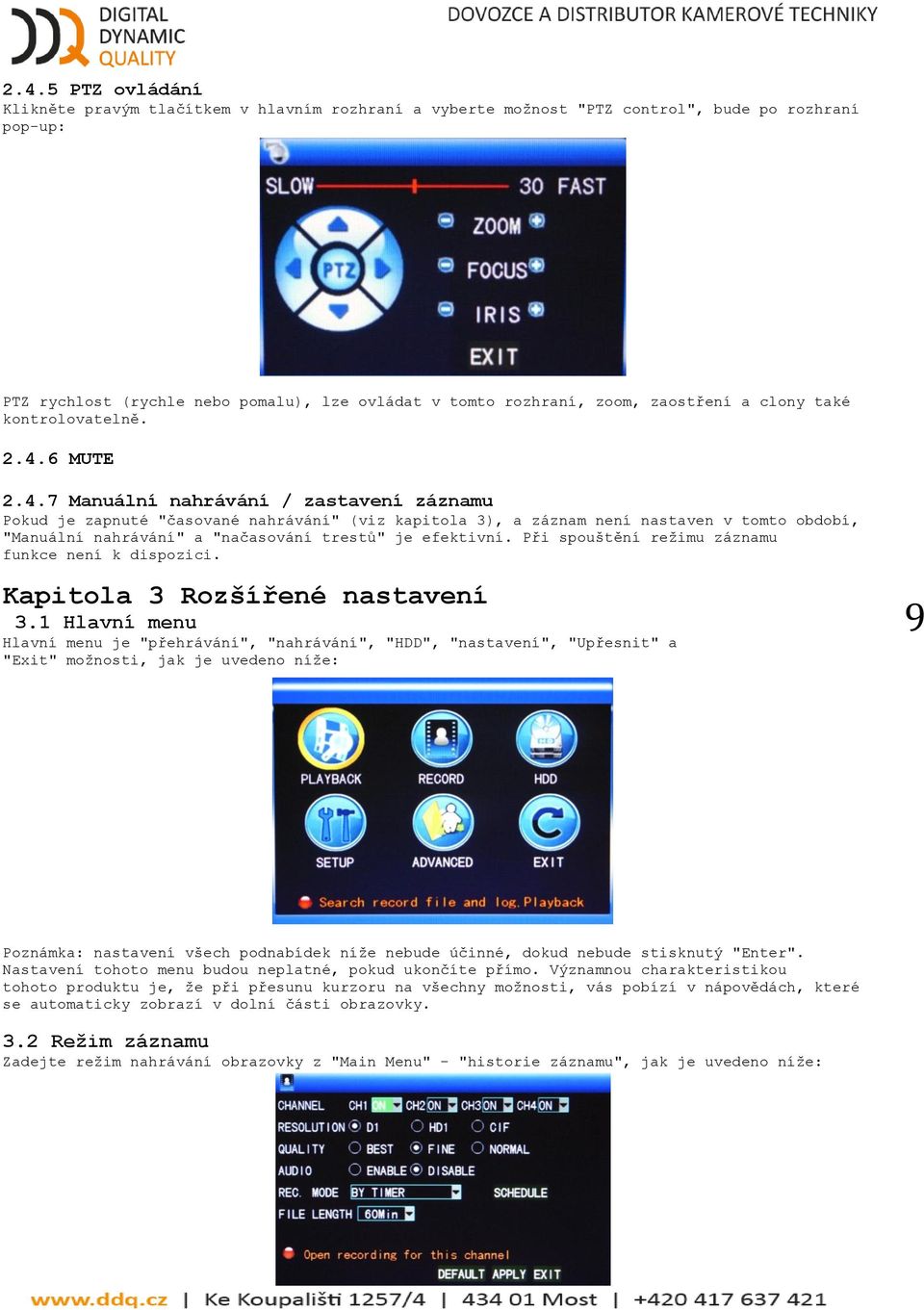

9 2.4.5 PTZ ovládání Klikněte pravým tlačítkem v hlavním rozhraní a vyberte moţnost "PTZ control", bude po rozhraní pop-up: PTZ rychlost (rychle nebo pomalu), lze ovládat v tomto rozhraní, zoom, zaostření a clony také kontrolovatelně MUTE Manuální nahrávání / zastavení záznamu Pokud je zapnuté "časované nahrávání" (viz kapitola 3), a záznam není nastaven v tomto období, "Manuální nahrávání" a "načasování trestů" je efektivní. Při spouštění reţimu záznamu funkce není k dispozici. Kapitola 3 Rozšířené nastavení 3.1 Hlavní menu Hlavní menu je "přehrávání", "nahrávání", "HDD", "nastavení", "Upřesnit" a "Exit" moţnosti, jak je uvedeno níţe: 9 Poznámka: nastavení všech podnabídek níţe nebude účinné, dokud nebude stisknutý "Enter". Nastavení tohoto menu budou neplatné, pokud ukončíte přímo. Významnou charakteristikou tohoto produktu je, ţe při přesunu kurzoru na všechny moţnosti, vás pobízí v nápovědách, které se automaticky zobrazí v dolní části obrazovky. 3.2 Režim záznamu Zadejte reţim nahrávání obrazovky z "Main Menu" - "historie záznamu", jak je uvedeno níţe:

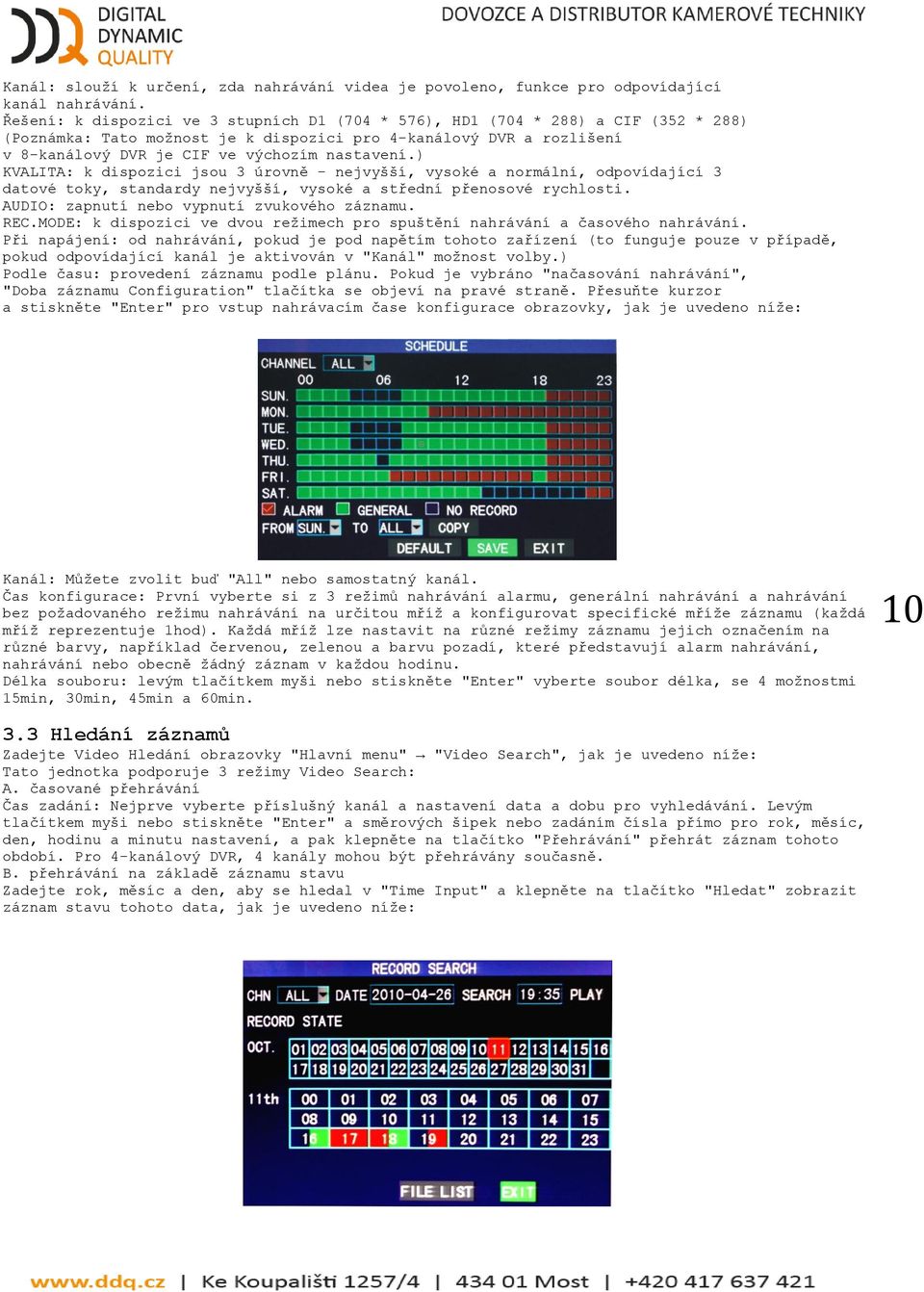

10 Kanál: slouţí k určení, zda nahrávání videa je povoleno, funkce pro odpovídající kanál nahrávání. Řešení: k dispozici ve 3 stupních D1 (704 * 576), HD1 (704 * 288) a CIF (352 * 288) (Poznámka: Tato moţnost je k dispozici pro 4-kanálový DVR a rozlišení v 8-kanálový DVR je CIF ve výchozím nastavení.) KVALITA: k dispozici jsou 3 úrovně - nejvyšší, vysoké a normální, odpovídající 3 datové toky, standardy nejvyšší, vysoké a střední přenosové rychlosti. AUDIO: zapnutí nebo vypnutí zvukového záznamu. REC.MODE: k dispozici ve dvou reţimech pro spuštění nahrávání a časového nahrávání. Při napájení: od nahrávání, pokud je pod napětím tohoto zařízení (to funguje pouze v případě, pokud odpovídající kanál je aktivován v "Kanál" moţnost volby.) Podle času: provedení záznamu podle plánu. Pokud je vybráno "načasování nahrávání", "Doba záznamu Configuration" tlačítka se objeví na pravé straně. Přesuňte kurzor a stiskněte "Enter" pro vstup nahrávacím čase konfigurace obrazovky, jak je uvedeno níţe: Kanál: Můţete zvolit buď "All" nebo samostatný kanál. Čas konfigurace: První vyberte si z 3 reţimů nahrávání alarmu, generální nahrávání a nahrávání bez poţadovaného reţimu nahrávání na určitou mříţ a konfigurovat specifické mříţe záznamu (kaţdá mříţ reprezentuje 1hod). Kaţdá mříţ lze nastavit na různé reţimy záznamu jejich označením na různé barvy, například červenou, zelenou a barvu pozadí, které představují alarm nahrávání, nahrávání nebo obecně ţádný záznam v kaţdou hodinu. Délka souboru: levým tlačítkem myši nebo stiskněte "Enter" vyberte soubor délka, se 4 moţnostmi 15min, 30min, 45min a 60min Hledání záznamů Zadejte Video Hledání obrazovky "Hlavní menu" "Video Search", jak je uvedeno níţe: Tato jednotka podporuje 3 reţimy Video Search: A. časované přehrávání Čas zadání: Nejprve vyberte příslušný kanál a nastavení data a dobu pro vyhledávání. Levým tlačítkem myši nebo stiskněte "Enter" a směrových šipek nebo zadáním čísla přímo pro rok, měsíc, den, hodinu a minutu nastavení, a pak klepněte na tlačítko "Přehrávání" přehrát záznam tohoto období. Pro 4-kanálový DVR, 4 kanály mohou být přehrávány současně. B. přehrávání na základě záznamu stavu Zadejte rok, měsíc a den, aby se hledal v "Time Input" a klepněte na tlačítko "Hledat" zobrazit záznam stavu tohoto data, jak je uvedeno níţe:

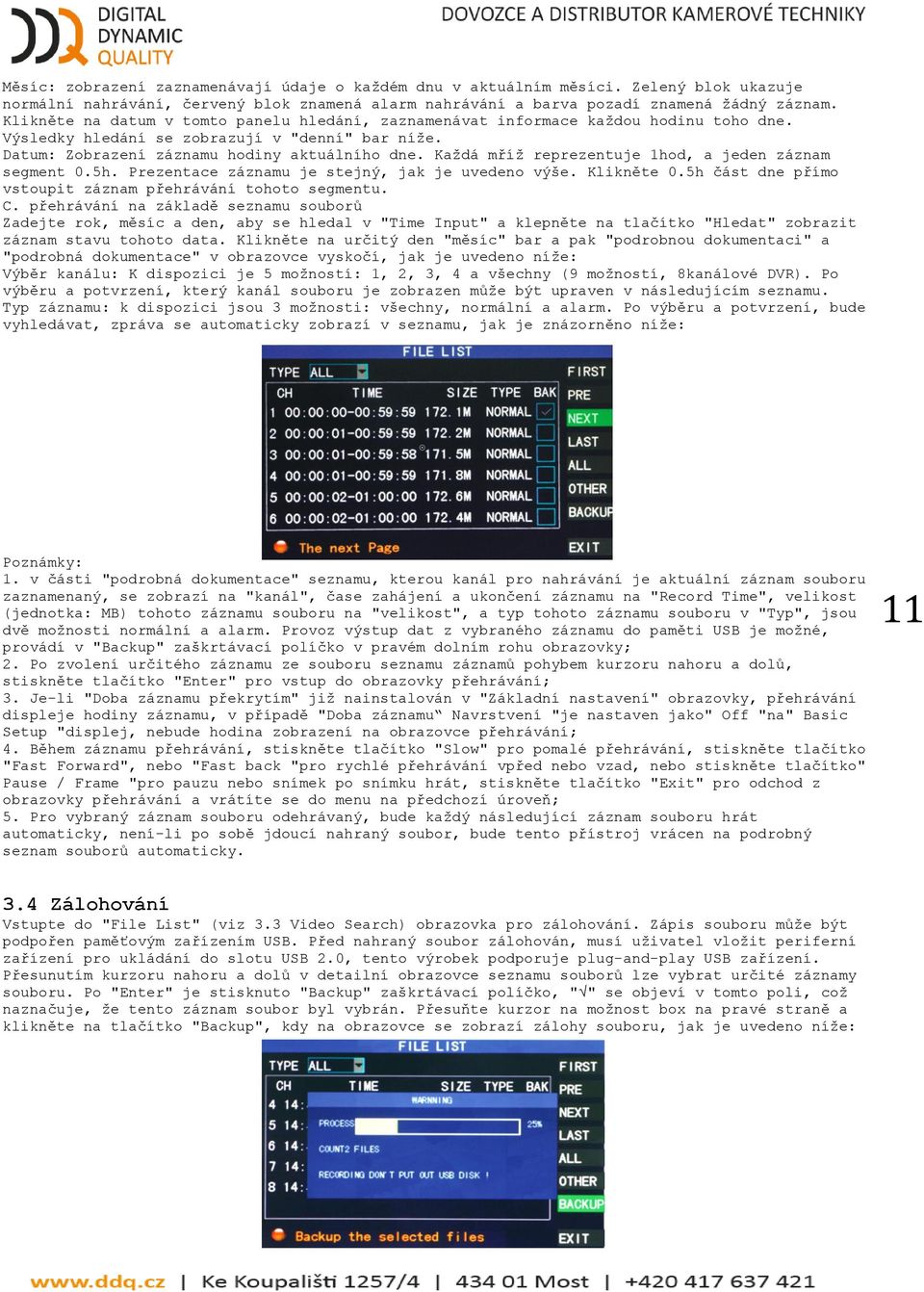

11 Měsíc: zobrazení zaznamenávají údaje o kaţdém dnu v aktuálním měsíci. Zelený blok ukazuje normální nahrávání, červený blok znamená alarm nahrávání a barva pozadí znamená ţádný záznam. Klikněte na datum v tomto panelu hledání, zaznamenávat informace kaţdou hodinu toho dne. Výsledky hledání se zobrazují v "denní" bar níţe. Datum: Zobrazení záznamu hodiny aktuálního dne. Kaţdá mříţ reprezentuje 1hod, a jeden záznam segment 0.5h. Prezentace záznamu je stejný, jak je uvedeno výše. Klikněte 0.5h část dne přímo vstoupit záznam přehrávání tohoto segmentu. C. přehrávání na základě seznamu souborů Zadejte rok, měsíc a den, aby se hledal v "Time Input" a klepněte na tlačítko "Hledat" zobrazit záznam stavu tohoto data. Klikněte na určitý den "měsíc" bar a pak "podrobnou dokumentaci" a "podrobná dokumentace" v obrazovce vyskočí, jak je uvedeno níţe: Výběr kanálu: K dispozici je 5 moţností: 1, 2, 3, 4 a všechny (9 moţností, 8kanálové DVR). Po výběru a potvrzení, který kanál souboru je zobrazen můţe být upraven v následujícím seznamu. Typ záznamu: k dispozici jsou 3 moţnosti: všechny, normální a alarm. Po výběru a potvrzení, bude vyhledávat, zpráva se automaticky zobrazí v seznamu, jak je znázorněno níţe: Poznámky: 1. v části "podrobná dokumentace" seznamu, kterou kanál pro nahrávání je aktuální záznam souboru zaznamenaný, se zobrazí na "kanál", čase zahájení a ukončení záznamu na "Record Time", velikost (jednotka: MB) tohoto záznamu souboru na "velikost", a typ tohoto záznamu souboru v "Typ", jsou dvě moţnosti normální a alarm. Provoz výstup dat z vybraného záznamu do paměti USB je moţné, provádí v "Backup" zaškrtávací políčko v pravém dolním rohu obrazovky; 2. Po zvolení určitého záznamu ze souboru seznamu záznamů pohybem kurzoru nahoru a dolů, stiskněte tlačítko "Enter" pro vstup do obrazovky přehrávání; 3. Je-li "Doba záznamu překrytím" jiţ nainstalován v "Základní nastavení" obrazovky, přehrávání displeje hodiny záznamu, v případě "Doba záznamu Navrstvení "je nastaven jako" Off "na" Basic Setup "displej, nebude hodina zobrazení na obrazovce přehrávání; 4. Během záznamu přehrávání, stiskněte tlačítko "Slow" pro pomalé přehrávání, stiskněte tlačítko "Fast Forward", nebo "Fast back "pro rychlé přehrávání vpřed nebo vzad, nebo stiskněte tlačítko" Pause / Frame "pro pauzu nebo snímek po snímku hrát, stiskněte tlačítko "Exit" pro odchod z obrazovky přehrávání a vrátíte se do menu na předchozí úroveň; 5. Pro vybraný záznam souboru odehrávaný, bude kaţdý následující záznam souboru hrát automaticky, není-li po sobě jdoucí nahraný soubor, bude tento přístroj vrácen na podrobný seznam souborů automaticky Zálohování Vstupte do "File List" (viz 3.3 Video Search) obrazovka pro zálohování. Zápis souboru můţe být podpořen paměťovým zařízením USB. Před nahraný soubor zálohován, musí uţivatel vloţit periferní zařízení pro ukládání do slotu USB 2.0, tento výrobek podporuje plug-and-play USB zařízení. Přesunutím kurzoru nahoru a dolů v detailní obrazovce seznamu souborů lze vybrat určité záznamy souboru. Po "Enter" je stisknuto "Backup" zaškrtávací políčko, " " se objeví v tomto poli, coţ naznačuje, ţe tento záznam soubor byl vybrán. Přesuňte kurzor na moţnost box na pravé straně a klikněte na tlačítko "Backup", kdy na obrazovce se zobrazí zálohy souboru, jak je uvedeno níţe:

12 Poznámky: Kdyţ volné místo na zálohovací zařízení je menší neţ kapacita záznamu souboru, systém vyzve uţivatele s "není dost místa"; Po záznamu byl soubor zálohován, vytáhněte zálohovací zařízení přímo; viz kapitola 4 "DVR Network" pro zálohování v síti. 3.5 Správa disků Zadejte Harddisk řízení obrazovku "Hlavní menu" "HDD", jak je uvedeno níţe: STAV: disk je připojen, systém zjistí, zda je disk připojen správně. Je-li harddisk potřeba formátovat, "neformátovaný" se zobrazí na harddiskovém stavu, kdy můţete kliknout na "HDD Format" na formátu disku. Pokud systém detekuje všechno dostupné pevného disku, bude disk stát "online"; ALL / ZDARMA: S odkazem na celkové skladovací kapacity a aktuální volnou paměť kapacity pevného disku; Zbývá: s odkazem na zbývající čas pro nahrávání na základě aktuálně nastavený obrázek "řešení" a "kvalita" FORMART: Klikněte na políčko, bude " " se v tomto poli, coţ naznačuje, ţe tento HDD byl vybrán. Přepsat: Povolit: harddisk přepíše nejstarší nahrávku, kdyţ je jeho paměť plná ZAKÁZAT: nahrávání se zastaví, kdyţ je pevný disk plný; HDD FORMART: Je-li pevný disk pouţit poprvé, je často nutné formátovat harddisk. Klepněte na tlačítko "Format HDD", a klepněte na tlačítko "Enter" pro formátování pop-up řádku dialogového okna zprávy, v opačném případě klepněte na tlačítko "Zrušit". Po kliknutí na tlačítko "Format HDD ", bude systém řádku" Ztratíte všechna data o formátování disku. Budete pokračovat? "a poté stiskněte" Enter ", a systém vyzve" Formátování... "a pak "Formátování úspěšně". Systém se automaticky restartuje; USB FORMART: formátování dat v U-disk. "Default" slouţí k obnovení továrního nastavení. Poznámka: Pro připojení pevného disku data na DVR bezpečně, doporučujeme pevný disk formátován před prvním nahráváním Základní nastavení Zadejte základní nastavení displeje z "Hlavní menu" "Basic", jak je uvedeno níţe: Základní nastavení obrazovky obsahuje 6 moţností systémového jazyka, časové nastavení, uţivatelská hesla, Nastavení displeje, Video / Audio Setup a Exit.

13 3.6.1 Jazyk systému Přesuňte kurzor na "jazyk" (ikona je zvětšená a zvýrazní, výběr), a stiskněte "Enter" pro vstup do nastavení obrazovky této moţnosti, jak je uvedeno níţe: Systém má volitelné jazyky, pro výběr jazyka, klepněte na tlačítko "Apply" pro uloţení, a to se projeví po restartu systému Nastavení času Přesuňte kurzor na "Date / Time" (ikona je obklopena ţlutým rámečkem) a stiskněte "Enter" pro vstup do nastavení obrazovky, jak je uvedeno níţe: 13 Systémový čas, formát data, formát času, časové pásmo a letní čas lze nastavit na této obrazovce Nastavení uživatelů a hesel ID zařízení: zadejte čísla přímo do nastavení DVR čísla; Heslo: Stiskněte tlačítko "Enter" vyberte "Enable" nebo "Disable" uţivatelského hesla. Jestliţe tato moţnost je povolena, musí uţivatel zadat jeho / její heslo při přihlášení do přihlášení úspěšně, pokud je to zakázáno, můţe být hlavním menu systému přihlásit se přímo; Uţivatelské heslo: Tato volba se ovládá klávesami nebo myší. Zadejte číslice přímo do nastavit heslo uţivatele Admin heslo: Tato volba se ovládá klávesami a myší. Zadejte číslice přímo nastavit heslo správce. Poznámky: 1) Tato jednotka nemá ţádné výchozí heslo. Kdyţ chcete nastavení hesla, doporučuje se, aby dvě hesla byla nastavena společně. Pokud jste heslo zapomněli, obraťte se na prodejce nebo technického oddělení výrobce.

14 2) Pouze zamykání, přepínání kanálů, vyhledávání videa, log vyhledávání, zálohování, PTZovládání, mute, manuální nahrávání a zastavení záznamu funkce jsou k dispozici pro normální uţivatelé Nastavení kamery Přesuňte kurzor na "kamery" varianta (ikona je obklopena ţlutý rámečkem) a stiskněte "Enter" pro vstup do nastavení obrazovky, jak je uvedeno níţe: Jméno: Přesuňte kurzor do vstupního pole této moţnosti, a stiskněte "Enter" pro vstup do vstupní obrazovky této moţnosti. Numerické, angličtině a čínštině metody Pinyin jsou podporovány; Pozice: Posuňte kurzor na tuto volbu a stiskněte "Enter" ke změně názvů pozice. K dispozici je 5 moţností nastavení: vlevo nahoře, vlevo dole, vpravo nahoře, vpravo dole a off; Barva: Najeďte kurzorem na "Nastavení" odpovídající kanál a stiskněte "Enter" vstup do nastavení barev obrazovky, jak je uvedeno níţe: 14 Stiskněte tlačítko "Enter", nebo přetaţením kurzoru přímo nastavit barvu obrazu, včetně moţnosti 4 - barevnosti, jasu, kontrastu a sytosti barev. Stiskněte tlačítko "Enter" pro ukončení a uloţení nastavených parametrů. Preview: On: obraz tohoto kanálu můţe být viděn na obrazovce Video Preview; OFF: Video Preview obrazovka tohoto kanálu je stíněna, ale není tam ţádný účinek na záznam tohoto kanálu; Preview čas: On: systémové datum a čas se zobrazí přímo nad Video Náhled obrazovky; Doba záznamu: On: Hodiny mohou být zobrazeny v přehrávání aktuálního záznamu souboru Nastavení VIDEO / AUDIO Přesuňte kurzor na "VIDEO / AUDIO" moţnost (ikona je obklopena ţlutým rámečkem) a stiskněte "Enter" pro vstup do obrazovky nastavení této moţnosti jak je uvedeno níţe:

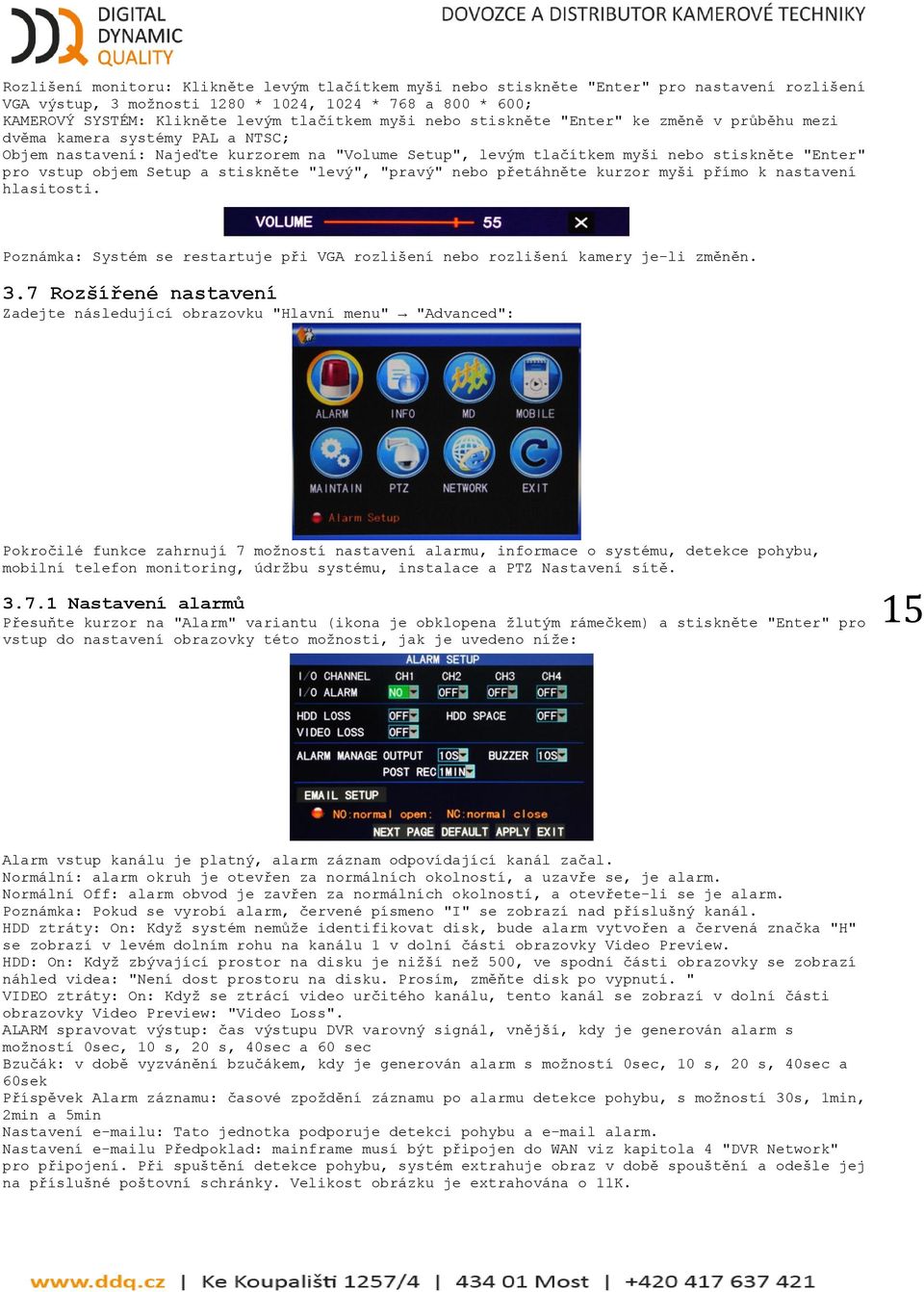

15 Rozlišení monitoru: Klikněte levým tlačítkem myši nebo stiskněte "Enter" pro nastavení rozlišení VGA výstup, 3 moţnosti 1280 * 1024, 1024 * 768 a 800 * 600; KAMEROVÝ SYSTÉM: Klikněte levým tlačítkem myši nebo stiskněte "Enter" ke změně v průběhu mezi dvěma kamera systémy PAL a NTSC; Objem nastavení: Najeďte kurzorem na "Volume Setup", levým tlačítkem myši nebo stiskněte "Enter" pro vstup objem Setup a stiskněte "levý", "pravý" nebo přetáhněte kurzor myši přímo k nastavení hlasitosti. Poznámka: Systém se restartuje při VGA rozlišení nebo rozlišení kamery je-li změněn. 3.7 Rozšířené nastavení Zadejte následující obrazovku "Hlavní menu" "Advanced": Pokročilé funkce zahrnují 7 moţností nastavení alarmu, informace o systému, detekce pohybu, mobilní telefon monitoring, údrţbu systému, instalace a PTZ Nastavení sítě Nastavení alarmů Přesuňte kurzor na "Alarm" variantu (ikona je obklopena ţlutým rámečkem) a stiskněte "Enter" pro vstup do nastavení obrazovky této moţnosti, jak je uvedeno níţe: 15 Alarm vstup kanálu je platný, alarm záznam odpovídající kanál začal. Normální: alarm okruh je otevřen za normálních okolností, a uzavře se, je alarm. Normální Off: alarm obvod je zavřen za normálních okolností, a otevřete-li se je alarm. Poznámka: Pokud se vyrobí alarm, červené písmeno "I" se zobrazí nad příslušný kanál. HDD ztráty: On: Kdyţ systém nemůţe identifikovat disk, bude alarm vytvořen a červená značka "H" se zobrazí v levém dolním rohu na kanálu 1 v dolní části obrazovky Video Preview. HDD: On: Kdyţ zbývající prostor na disku je niţší neţ 500, ve spodní části obrazovky se zobrazí náhled videa: "Není dost prostoru na disku. Prosím, změňte disk po vypnutí. " VIDEO ztráty: On: Kdyţ se ztrácí video určitého kanálu, tento kanál se zobrazí v dolní části obrazovky Video Preview: "Video Loss". ALARM spravovat výstup: čas výstupu DVR varovný signál, vnější, kdy je generován alarm s moţností 0sec, 10 s, 20 s, 40sec a 60 sec Bzučák: v době vyzvánění bzučákem, kdy je generován alarm s moţností 0sec, 10 s, 20 s, 40sec a 60sek Příspěvek Alarm záznamu: časové zpoţdění záznamu po alarmu detekce pohybu, s moţností 30s, 1min, 2min a 5min Nastavení u: Tato jednotka podporuje detekci pohybu a alarm. Nastavení u Předpoklad: mainframe musí být připojen do WAN viz kapitola 4 "DVR Network" pro připojení. Při spuštění detekce pohybu, systém extrahuje obraz v době spouštění a odešle jej na příslušné poštovní schránky. Velikost obrázku je extrahována o 11K.

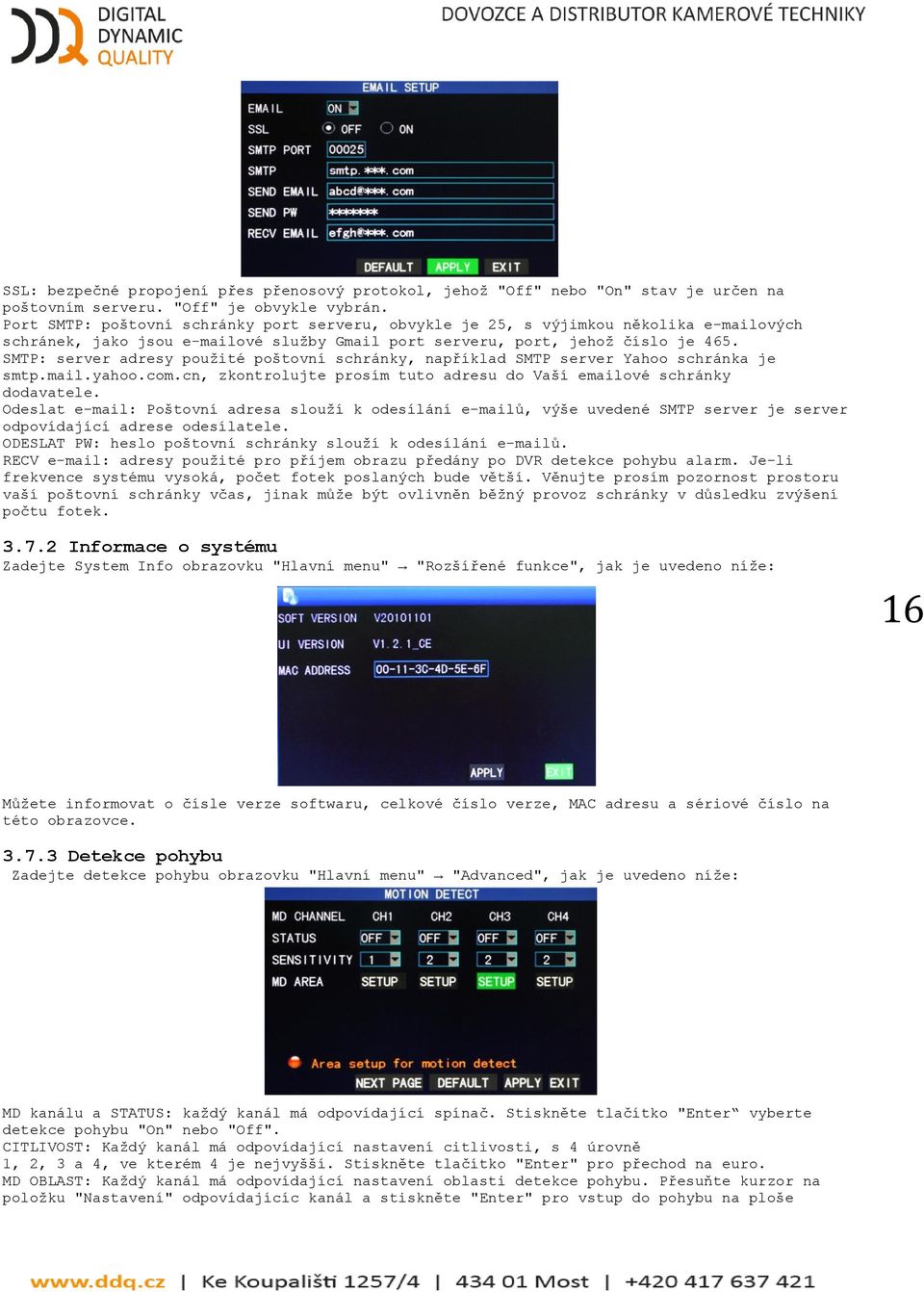

16 SSL: bezpečné propojení přes přenosový protokol, jehoţ "Off" nebo "On" stav je určen na poštovním serveru. "Off" je obvykle vybrán. Port SMTP: poštovní schránky port serveru, obvykle je 25, s výjimkou několika ových schránek, jako jsou ové sluţby Gmail port serveru, port, jehoţ číslo je 465. SMTP: server adresy pouţité poštovní schránky, například SMTP server Yahoo schránka je smtp.mail.yahoo.com.cn, zkontrolujte prosím tuto adresu do Vaší ové schránky dodavatele. Odeslat Poštovní adresa slouţí k odesílání ů, výše uvedené SMTP server je server odpovídající adrese odesílatele. ODESLAT PW: heslo poštovní schránky slouţí k odesílání ů. RECV adresy pouţité pro příjem obrazu předány po DVR detekce pohybu alarm. Je-li frekvence systému vysoká, počet fotek poslaných bude větší. Věnujte prosím pozornost prostoru vaší poštovní schránky včas, jinak můţe být ovlivněn běţný provoz schránky v důsledku zvýšení počtu fotek Informace o systému Zadejte System Info obrazovku "Hlavní menu" "Rozšířené funkce", jak je uvedeno níţe: 16 Můţete informovat o čísle verze softwaru, celkové číslo verze, MAC adresu a sériové číslo na této obrazovce Detekce pohybu Zadejte detekce pohybu obrazovku "Hlavní menu" "Advanced", jak je uvedeno níţe: MD kanálu a STATUS: kaţdý kanál má odpovídající spínač. Stiskněte tlačítko "Enter vyberte detekce pohybu "On" nebo "Off". CITLIVOST: Kaţdý kanál má odpovídající nastavení citlivosti, s 4 úrovně 1, 2, 3 a 4, ve kterém 4 je nejvyšší. Stiskněte tlačítko "Enter" pro přechod na euro. MD OBLAST: Kaţdý kanál má odpovídající nastavení oblasti detekce pohybu. Přesuňte kurzor na poloţku "Nastavení" odpovídajícíc kanál a stiskněte "Enter" pro vstup do pohybu na ploše

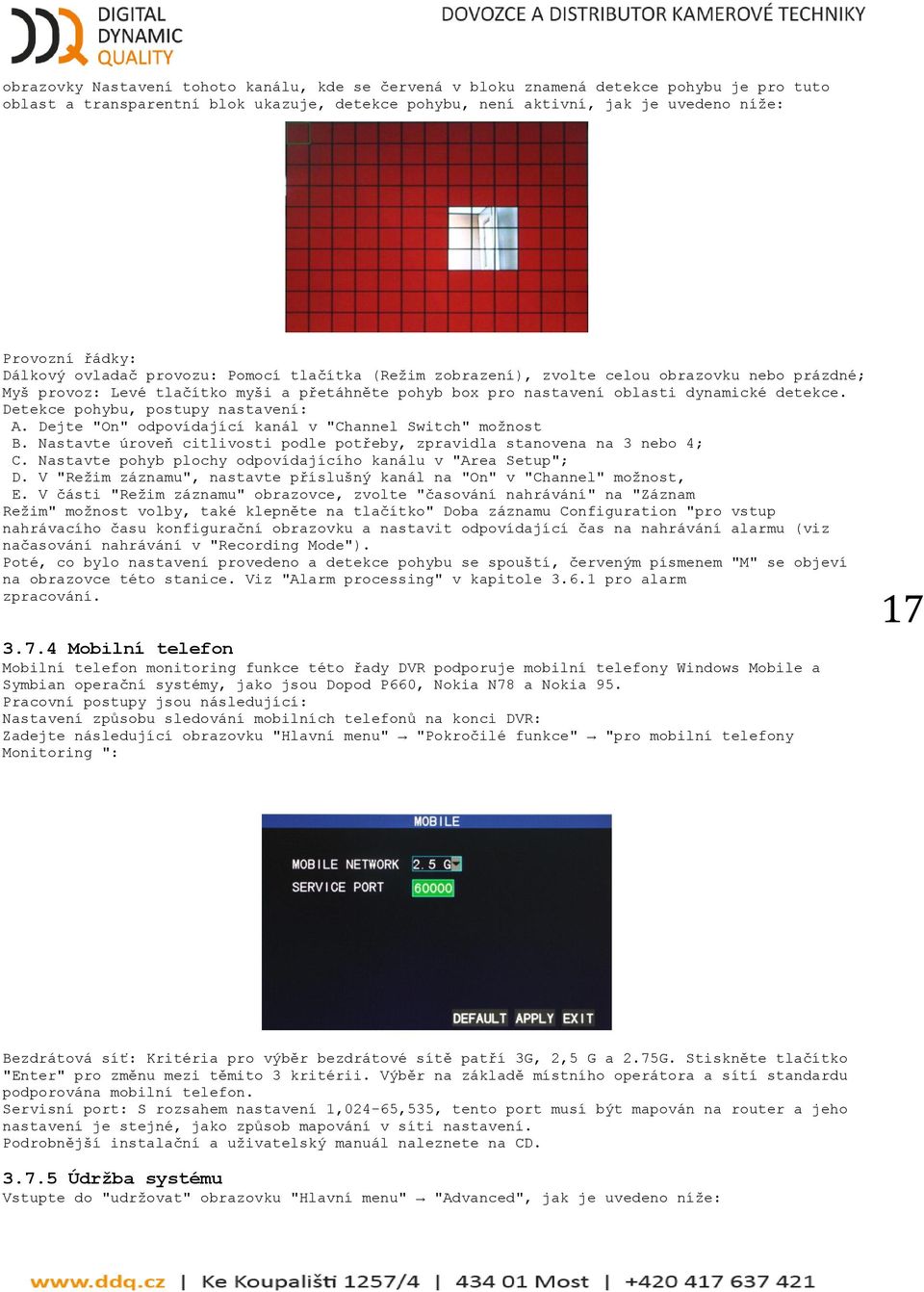

17 obrazovky Nastavení tohoto kanálu, kde se červená v bloku znamená detekce pohybu je pro tuto oblast a transparentní blok ukazuje, detekce pohybu, není aktivní, jak je uvedeno níţe: Provozní řádky: Dálkový ovladač provozu: Pomocí tlačítka (Reţim zobrazení), zvolte celou obrazovku nebo prázdné; Myš provoz: Levé tlačítko myši a přetáhněte pohyb box pro nastavení oblasti dynamické detekce. Detekce pohybu, postupy nastavení: A. Dejte "On" odpovídající kanál v "Channel Switch" moţnost B. Nastavte úroveň citlivosti podle potřeby, zpravidla stanovena na 3 nebo 4; C. Nastavte pohyb plochy odpovídajícího kanálu v "Area Setup"; D. V "Reţim záznamu", nastavte příslušný kanál na "On" v "Channel" moţnost, E. V části "Reţim záznamu" obrazovce, zvolte "časování nahrávání" na "Záznam Reţim" moţnost volby, také klepněte na tlačítko" Doba záznamu Configuration "pro vstup nahrávacího času konfigurační obrazovku a nastavit odpovídající čas na nahrávání alarmu (viz načasování nahrávání v "Recording Mode"). Poté, co bylo nastavení provedeno a detekce pohybu se spouští, červeným písmenem "M" se objeví na obrazovce této stanice. Viz "Alarm processing" v kapitole pro alarm zpracování Mobilní telefon Mobilní telefon monitoring funkce této řady DVR podporuje mobilní telefony Windows Mobile a Symbian operační systémy, jako jsou Dopod P660, Nokia N78 a Nokia 95. Pracovní postupy jsou následující: Nastavení způsobu sledování mobilních telefonů na konci DVR: Zadejte následující obrazovku "Hlavní menu" "Pokročilé funkce" "pro mobilní telefony Monitoring ": 17 Bezdrátová síť: Kritéria pro výběr bezdrátové sítě patří 3G, 2,5 G a 2.75G. Stiskněte tlačítko "Enter" pro změnu mezi těmito 3 kritérii. Výběr na základě místního operátora a sítí standardu podporována mobilní telefon. Servisní port: S rozsahem nastavení 1,024-65,535, tento port musí být mapován na router a jeho nastavení je stejné, jako způsob mapování v síti nastavení. Podrobnější instalační a uţivatelský manuál naleznete na CD Údržba systému Vstupte do "udrţovat" obrazovku "Hlavní menu" "Advanced", jak je uvedeno níţe:

18 Auto reset: Pokud je tato moţnost nastavena na "On", můţe uţivatel nastavit frekvenci restart a čas tohoto zařízení sám. Aktualizace systému: Zkopírujte soubor aktualizace do kořenového adresáře na U-disk, vloţte U-disk do USB slotu této jednotky, a "Enter", toto tlačítko pro aktualizaci systému. Na obrazovce se zobrazí průběh pole aktualizace systému aţ do dokončení aktualizace. Elektrizační soustava by neměla být přerušena při aktualizaci. Výchozí nastavení: Obnovení systémových parametrů do výchozího nastavení. Restart: restart přístroje PTZ Vstupte do "PTZ" obrazovku "Hlavní menu" "Advanced", jak je uvedeno níţe: 18 Channel: výběr kanálu, ke kterému je připojena kamera (vybrat jakýkoliv na 4 kanály, klepněte na tlačítko "Next Page") Protokol: výběr protokolu dome odpovídající značku a model se dvěma moţnostmi, Pelco-D výchozí Přenosová rychlost: Výběr přenosové rychlosti pouţívané dome, se 4 moţnosti 1200, 2400, 4800 a 9600 Data bit: s moţností 5, 6, 7 a 8, 8 jako výchozí Stop bit: s moţností 1 a 2, 1 výchozí Ověření: s 5 moţnostmi None / lichá / sudá / Mark / Space, nikdo není ve výchozím nastavení Adresa: Kompletní kód PTZ příslušného kanálu. Stačí nastavit "protokolu", "rychlost" a "Kód adresy", s cílem stanovit PTZ. Viz "Místní nabídka" "PTZ Control" pro ovládání PTZ Nastavení sítě Vstupte do "Network" obrazovku "Hlavní menu" "Advanced", jak je uvedeno níţe:

19 Typ: Se 3 moţnostmi: statická konfigurace, DHCP a PPPOE Statické: přidělení IP adresy ručně DHCP: získání IP adresy automaticky Po výběru reţimu DHCP, restartujte systém po potvrzení. Po nastartování systém bude navazovat spojení se serverem DHCP automaticky. Je-li to úspěšné, bude této jednotkce přidělena IP adresa, která se zobrazí na obrazovce. PPPOE: Širokopásmové připojení dial-up přístup k síti, jak je uvedeno níţe: PPPoE uţivatelské jméno a heslo: vyplňte uţivatelské jméno a heslo PPPO od poskytovatele sluţeb Internetu. Kdyţ je ADSL linka připojena k jednomu DVR jen si můţete vybrat připojení k internetu v reţimu PPPoE, ADSL modem, kdyţ se připojí přímo DVR. Poté stiskněte tlačítko "Enter" vyberte PPPOE v reţimu spojení zadat PPPoE Setup. Po zadání širokopásmové uţivatelské jméno a heslo, klikněte na "Enter" a systém se restartuje. Poté bude DVR připojení k síti v reţimu PPPoE automaticky. Po úspěšném připojení, IP adresy upravit tak, aby získané dynamické WAN IP adresu automaticky. Media Port: číslo portu pouţívané v soukromém protokolu komunikace mezi DVR a PC, obvykle je 9000 ve výchozím nastavení. Pokud je tento port na PC obsazen jinou sluţbou, změňte ho v nepouţívaný port. Port web: http port, obvykle je 80 ve výchozím nastavení. Pokud správce změní WEB port na jiný port, jako je 88, je třeba postfix IP, port, a zadejte " do adresního řádku při přístupu přes DVR IE. IP adresa: přidělování IP adres v závislosti na síti prostředí VR Maska podsítě: vyplnění masku podsítě v závislosti na síti prostředí DVR Gateway: Nastavení brány v závislosti na síťovém prostředí v DVR. Jestliţe není router zařízení v síti, přidělit IP adresu na stejném segmentu sítě. Dojde-li k routeru v síti, musíte nastavit odpovídající bránu. DNS: Nastavení IP adresu serveru DNS (Domain Name se liší od města do města); se můţete obrátit na doménové jméno serveru, konfigurace z PC. UPnP: UPnP Kdyţ je zapnuta funkce (UPnP na routeru je také na konci tohoto nastavení routeru), pak bude odráţet DVR port a IP na routeru automaticky. DDNS nastavení, klikněte na "DDNS Nastavení" a zadejte následující okno: 19 DDNS (Domain Name rozlišení): se dvěma moţnosti "ON" a "OFF", pokud doménové jméno serveru je k dispozici, vyberte DDNS "ON"; Sluţba: uţivatel si můţe vybrat jeho poţadovanou DDNS server sám, s 3 moţnostmi 3322, DynDNS a perfecteyes; Host jméno: Zadejte název hostitele registrovaného na dynamické rozlišení doménové jméno server;

20 Uţivatelské jméno: Zadejte uţivatelské jméno zapsáno na dynamickým rozlišením název domény server; Heslo: Zadejte heslo registrovány na dynamické rozlišení doménové jméno server. 3.8 Vzdálený přístup přes doménu 1) Vytvořit účet První otevřené a klepněte na volbu Vytvořit účet: Vyplňte informace o účtu. 20 Systém rychle potvrdí, ţe ověřovací zpráva byla odeslána na určené poštovní schránky, jak je uvedeno níţe:

21 2) Aktivace účtu Přihlaste se do vaší poštovní schránky a otevřete odkaz pro potvrzení odeslána z support@dyndns.com,je uvedeno níţe: Klikněte na odkaz níţe a zadejte webové stránky pro aktivaci účtu. 3) Přihlášení Po úspěšné aktivaci, otevřete na domovské stránce k přihlášení, po úspěšném přihlášení klikněte na "sluţby" "Dynamic DNS", jak je uvedeno níţe: 21

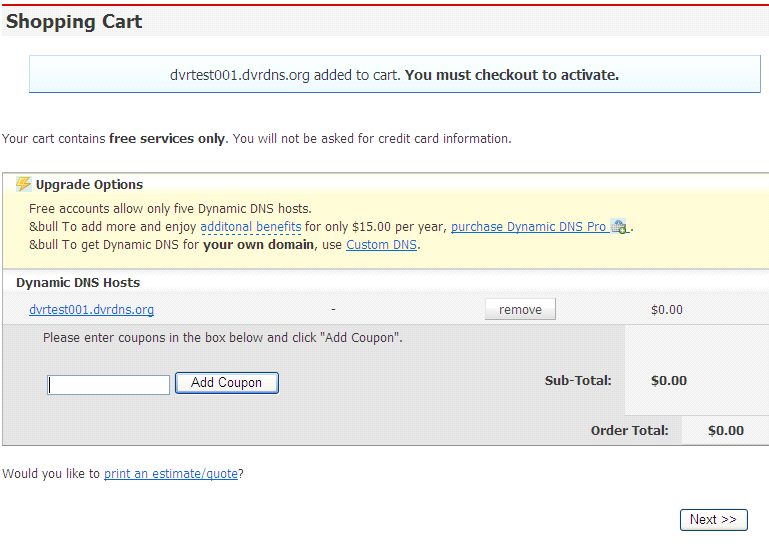

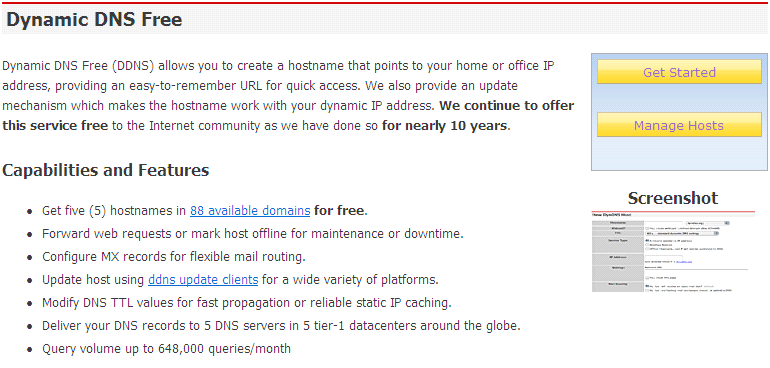

22 Vstupte do "Dynamic DNS Free" displej, jak je uvedeno níţe. Klikněte 22 Zadejte jméno, vyberte typ sluţby a zadejte dynamické IP adresy (obvykle je dynamická IP adresa sítě host DVR), která má být vázána na přidat nový Hostname obrazovky, jak je uvedeno níţe. Kompletní ţádost o dynamické doménové jméno jako výzva.

23 23

24 3,9 Port forwarding Port forwarding postupy: 1) nastavte IP adresu. Viz příslušná část. 2) Přihlaste se do routeru. Pokud je IP adresa routeru je Po této IP je zapsána v IE adresní řádek, login prompt okno, jak je uvedeno níţe: 24 Klikněte na "Enter" pro vstup do hlavní obrazovky routeru, jak je uvedeno níţe:

25 Klikněte na "Aplikace a hry", jak je uvedeno níţe: 25

26 Jak je uvedeno výše, vyplňte IP adresu a číslo portu odpovídajícího souboru, a zvolte "Obě" v [protokolu]. Dole zatrhněte [Povolit] znamená "selected". Po nastavení, klikněte na tlačítko "Uloţit nastavení" pro uloţení nastavení. 80 znamená port WEB, 9000 pro média a port 6000 pro mobilní telefon port. Všechny tyto porty lze změnit v menu. Kapitola 4 Síťové funkce 4.1 Charakteristika funkcí V síťovém provozu, je instalace softwaru realizována IE prohlíţeče samotný operační systém, který je jednoduchý a pohodlný.dvr podporuje LAN a WAN připojení, stejně jako IP a název domény přístupu. 4.2 Instalace a nastavení Automatická instalace plug-inů jednotky: Nejprve přidat IP adresu DVR jako spolehlivé místo systému. Například, pokud je IP adresa DVR je , nejprve otevřít IE atributy Moţnosti Internetu Moţnosti zabezpečení pro běţný systém XP, jak je uvedeno níţe. To můţe být v 9 kroky. 26

27 Upozornění: Zadejte IP nebo název domény v třetím kroku bez nutnosti zadávat číslo portu 27

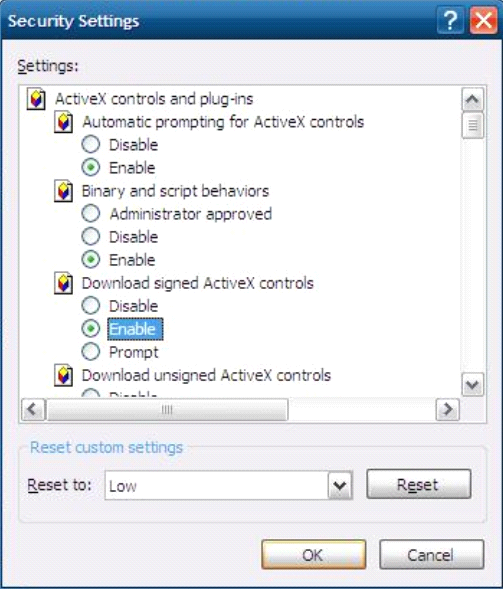

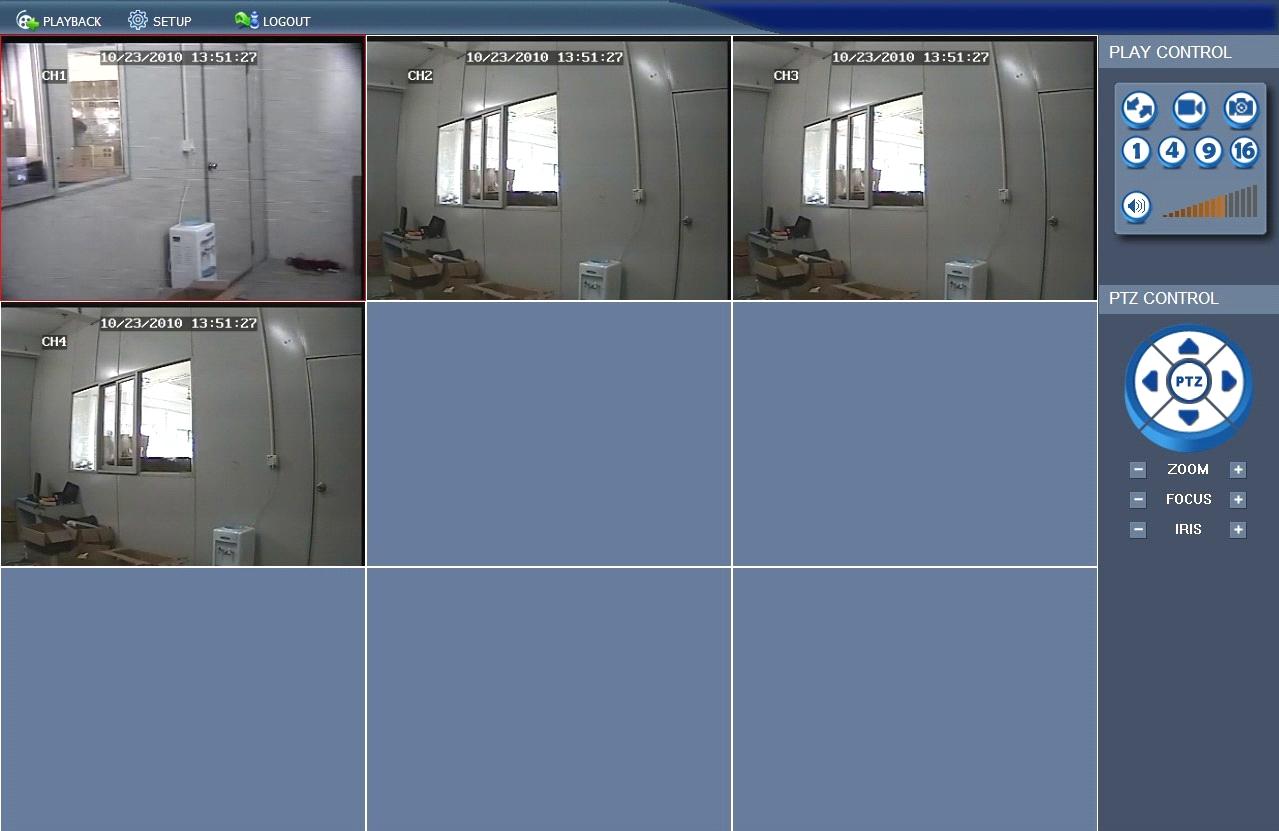

28 Po nastavení zadejte IP adresu v řádku adresy IE, a dokončení automatické instalace plug-in jednotky. 4.3 Přihlášení přes IE Přihlášení do systému po plug-in jednotka byla instalována. Například, pokud je doména Název DVR dvrtest05.eicp.net a port 80, zadejte název domény v IE adresního řádku, jak je uvedeno níţe, zadejte své uţivatelské jméno a heslo, zvolte "LAN", nebo "Internet" v závislosti na síťovém prostředí, a klikněte na "Přihlásit se" přihlásit klienta konec nebo přístupu k DVR vzdáleně konce. Poznámka: Pokud DVR hostitel je v LAN, a vy jste zvolili "WAN" moţnost volby, vliv náhledu bude non-real-time. 4.4 Náhled v reálném čase Po přihlášení klienta, zadejte v reálném čase přímo na obrazovce náhledu a provádět video připojení automaticky, jak je uvedeno níţe: Přehrát řízení: : Otevření nebo zavření obrazu, snímání,vzdálené nahrávání (viz "Systém Setup "pro uloţení adresář) : Rozdělení obrazovky na 1, 4, 9 a 16 částí, PTZ ovládání: Ovládání nahoru, dolů, doleva a nakloněně pohybu PTZ na dálku, a také zoom, zaostření a clony objektivu 28

29 4.5 přehrávání záznamu Klikněte na "přehrávání" pro vstup do nahrávání přehrávání obrazovky, jak je uvedeno níţe: Nejprve vyberte datum záznamu, aby seděl kanál a typy záznamů, a pak klikněte na "Hledat" způsobilé záznamy, soubory se objeví v seznamu souborů, tučná čísla označují data se záznamy dat, jak je znázorněno na obrázku výše. Vyberte soubor, který chcete přehrát, a poklepejte na soubor, nebo klikněte na tlačítko "přehrávání" hrát. Ovládací lišty se objeví v dolní části obrazu pro pause, stop, rychlý posun vpřed, pomalé hry a další rámce řízení. Klepněte na tlačítko "Backup". Tento soubor bude uloţen do určeného adresáře přímo (viz obr pro ukládání adresář) Režim záznamu Klikněte na "Nastavení" "RECORD" pro vstup do vzdáleného nahrávání, jak je uvedeno níţe Metoda nastavení je stejná jako mainframe menu. Viz "Reţim záznamu" v kapitole 3. Poznámka: "Detail" lze nastavit pouze v 4kanálovém DVR.

30 4.7 Nastavení alarmů Klikněte na "Nastavení" "Alarm" pro vstup do alarmu Setup, jak je uvedeno níţe: Metoda nastavení je stejná jako mainframe menu. Viz "Nastavení alarmů" v kapitole 3. 4,8 PTZ ovládání Klikněte na "Nastavení" "PTZ" pro vstup do reţimu ovládání PTZ. Viz obrázek 5-6: 30 Přečtěte si Kapitolu 3 "Nastavení sítě" v této příručce pro nastavení způsobu.

31 4.9 Nastavení sítě Klikněte na "Nastavení" "Nastavení sítě" pro vstup do reţimu nastavení sítě, jak je uvedeno níţe: Přečtěte si Kapitolu 3 "Nastavení sítě" v této příručce pro nastavení způsobu Nastavení systému Klikněte na "Nastavení" "Nastavení" a vstoupíte do obrazovky, jak je uvedeno níţe: 31 INTERNET: nastavení kódu proudu, čím vyšší je kód proudu, tím jasnější vzdálený obraz bude, ale šířka pásma musí být vysoká, jinak obrazy mohou mít zpoţdění.

32 Uloţit soubor PATH: Nastavení záznamu uloţení Directory během Vzdáleného nahrávání a vzdáleného zálohování IE heslo: nastavení IE login heslo (Poznámka: Toto heslo můţe být schváleno v Hlavním menu DVR) Host info Klikněte na "DVR HOST" pro vstup do hostitelské Info obrazovky, jak je uvedeno níţe. Zobrazit provozní stav pevného disku, zbývající čas a verzi softwaru a MAC adresu tohoto systému. 32 Kapitola 5 Klientský software a Přehrávač 5.1 Klientský software Spusťte, klientský software file " provoz na jednom z těchto dvou souborů a nainstalute jej podle remarks.operate ikonu programu na ploše po instalaci. Pak se přihlaste, rozhraní vyjde, jak je uvedeno níţe:

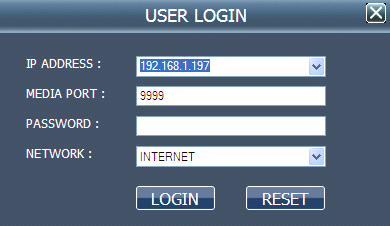

33 IP Address: Zadejte IP adresu nebo název domény MÉDIA Port: Zadejte číslo portu, výchozí hodnota je 9000 Heslo: Zadejte heslo IE NETWORD: Zvolte web styly, LAN je lokální síť, internet je široká síť Upozornění: Po úspěšném přihlášení rozhraní je stejné jako u IE. Naleznete v návodu v kapitole Video přehrávač Spusťte instalační program PlaybackSetup.exe přehrávač na CD disku. Po úspěšné instalaci na základě připomínek, provozovat program Ikona (software pro přehrávání) na pracovní ploše. Klikněte na "File (F)", jak je znázorněno na následujícím obrázku, vyberte "Otevřít lokální soubory (F)" 33 Při otevírání kořen záznamu souboru, zvolte formát 0.264, jak je uvedeno na následujícím obrázku:

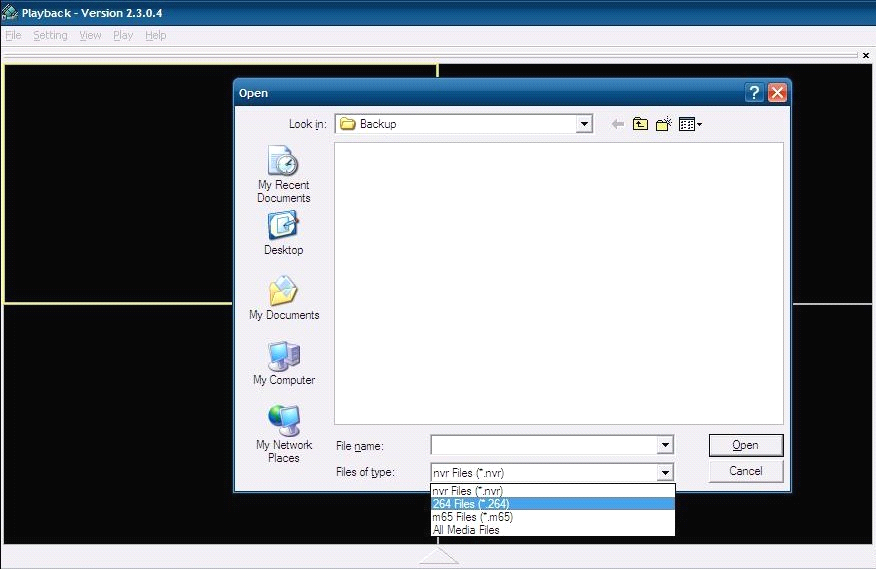

34 Bude souborů v seznamu souborů, vyberte jeden ze souborů má být played.click "OPEN", jak je znázorněno na následujícím obrázku: 34

35 Poté klikněte na tlačítko "Play" Moţnost, jak je znázorněno na následujícím obrázku: Po kliknutí na tlačítko "Play" Moţnost, klikněte na tlačítko do následující rozhraní, jak je znázorněno na následujícím obrázku: hráče tlačítka pro vstup 35

36 Ikona Popis Ikona Popis 1 Nahrávací program Celé video Přehrávání vpřed/vzad Zvýšení videa Pauza/Stop Zpět/Vpřed Pomalu/Norm./Rychle Příští hodina Capture bitmap Sníţení videa Start operation Vyjmout soubor Mazání souborů AVI OSD Hlasitost Poznámka: 1. Klikněte na fotografii pro zvětšení obrázku 2. V dialogovém převodu formátu AVI, klikněte na tlačítko ST. Pak AVI pro výběr období Nastavení zvuku: Klikněte na "NASTAVENÍ" "AUDIO nastavení kanálů" "Normální video Bar uvedeny v následujícím obrázku: 36 Zvolte kanál, zvuk pro přehrávání, klepněte na tlačítko "OK", jak je znázorněno na následujícím pokynu:

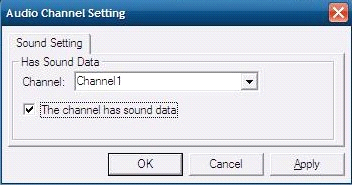

37 Příloha 1. Nejčastější otázky a odpovědi 1. Jak obnovit heslo, pokud je zapomenuto? Odpověď: Obraťte se techniky prodávajícího nebo výrobce, pokud jste zapomněli heslo. Nastavte bezpečné heslo, snadno zapamatovatelné (nenastavujte jednoduchá hesla jako , pokud potřebujete větší bezpečnost). 2. Ţádný video signál? Potvrďte prosím, ţe video výstup port je připojen VIDEO OUT, a zajistěte, BNC v rozhraní DVR je dobré spojení, ať uţ BNC kabel je pouţíván na příliš dlouhou dobu a stárne, a zajistit systém N / P výběr systému je v pořádku. 3. Systém nemůţe detekovat harddisk? Pokud se systém nedetekuje s pevným diskem, potvrďte, ţe pevný disk data kabel je připojen i na síťový kabel, pevný disk je v rozhraní, základní deska je dobrá, Doporučujeme znovu zapojit kabel harddisku, opět potvrďte moc adaptér DC12V 3A (rozsah 3A - 5A), můţete nahradit napájení test. Značka disku Seagate. 4. Jaký je vliv tepla na zařízení DVR? DVR bude vyrábět určité teplo při jeho provozu, dát DVR na bezpečné místo s dobrou ventilací, aby nedošlo k poškození stability a ţivotnosti systému z důvodu vysoké teploty. 5. Jak dlouho můţe nahrávat 4-kanálový nebo 8-kanálový DVR záznam, pokud je pouţíváno 1000G disku? Viz Příloha 2 "Výpočet místa na disku". 6. DVR je dálkový ovladač nemůţe pracovat, ale jeho obrazovka má pravdu a panel Tlačítka mohou být pouţity správně? Pokud regulátor ukazuje na IR signál na panelu zařízení, přední, ale provoz je ještě neplatný, zkontrolujte baterie v dálkovém ovladači, je-li vyšší problémy jsou vyloučeny, zkontrolujte funkčnost na dálkovém ovladači. 7. "Manuální nahrávání" a "stop recording" na předním panelu a místní nabídky nebude fungovat? Tato funkce můţe fungovat jen, kdyţ sálový počítač není v záznamovém modu, pouze načasování nahrávání začalo a to můţe pracovat v non-zvoleném období. 8. Přehrávání je k dispozici při nahrávání? Je multi-kanálové přehrávání k dispozici? Ano, tento systém podporuje přehrávání během nahrávání. 4-kanálový DVR je moţné podporovat přehrávání 4 kanály najednou, je moţné 8-kanálový DVR podporují pouze jednokanálové přehrávání. 9. Záznamy v DVR harddisk lze odstranit, nebo ne? Pro bezpečnost dokumentu, nelze odstranit dílčí záznamy. Pokud je to nutné, můţete formátovat pevný disk upozornění nefunguje? Prosím, postupujte podle návodu přesně, zkontrolujte, zda existuje nějaký dopis nebo chyba zbytečné místo a zkontrolujte ový server, pokud je funkce SSL obyčejné vypnuta. 11. Nelze najít ţádné informace, nahrávat, přehrávat? Zkontrolujte pevný disk datovým kabelem, a zda systémový čas je nastaven nesprávně. Zkuste si to několikrát, a test, zda je disk poškozený, pokud nahoře ještě objeví. 12. DVR nemůţe ovládat PTZ po instalaci? Prosím test z následujících důvodů: 1 Přední PTZ selhání 2 PTZ dekodér nastavení připojení a instalace je správné 3 PTZ špatného nastavení v DVR 4 PTZ protokol dekodér a DVR se neshoduje se navzájem 5 PTZ dekodér a DVR adresa nesouhlasí se navzájem 6 Po připojení více dekodérů, je potřeba 120 Ohm odpor na nejvzdálenější konec PTZ dekodér line AB, odstranit a reflexní impedanční přizpůsobení, nebo ovládání PTZ nebude stabilní. 13. Detekce pohybu nefunguje? Zkontrolujte, zda detekce pohybu a detekce pohybu času zóny a ujistěte se, ţe je správné nastavení, a zkontrolujte nastavení citlivosti. 14. Alarm nefunguje? Zkontrolujte správnost nastavení alarmu a alarm připojení a ujistěte se, ţe Alarm a vstupní signál je v pořádku. 15. DVR je moţné uskutečnit pouze tehdy, non-real-time přístup do LAN? Při přístupu k síti LAN, pro 8-kanálový DVR můţe prokázat, real-time obrazovce pouze 4/8-channel H.264 DVR Uţivatelská příručka 42 Při výběru "LAN" v "síťovém prostředí" v přihlašovací rozhraní pro 4-kanálový DVR navíc vyberte "LAN" v "síťovém prostředí" v přihlašovací rozhraní, Prosím, zvolte "obyčejný" in "Detaily" v reţimu záznamu. 37

38 16. Vzdálené přihlášení rozhraní je k dispozici, ale ukazují "Přihlášení se nezdařilo" při přihlášení? 1) Zkontrolujte, zda účtu odpovídá zadané heslo, pokud jste zapomněli heslo, zadejte "User Password" rozhraní mainframe, a klikněte na "Clear IE Password" a znovu přihlásit. 2) Zkontrolujte DVR lokální sítě a vzdálený přístup k síti. Příliš nízká rychlost sítě způsobí, ţe se nezdařilo přihlášení. Prosím, zkuste to několikrát. 17. Po úspěšném vzdáleném přístupu, které ukazují "Uţivatel je konfigurován... "? Ukončete prosím všechny nabídky mainframe a udrţte status náhledu, pak je vzdálené nastavení k dispozici a skladné. 18. Lze přetáhnout značku na obrazovce při sledování v reálném čase na klienta nakonec i krátká zpoţdění? 1) Je normální, pokud méně neţ 10 sekund, 2) potvrzení DVR prostředí sítě rychlost je garantována. 19. Váţná zpoţdění obrazu během sledování mobilním telefonem? 1) Změnit "bezdrátové sítě" do 2.5G, 2) potvrzení DVR prostředí rychlost sítě je zaručena, 3) Nedávejte telefon na slabý signál prostoru, 4) je to normální, pokud je to méně neţ 10 sekund. Příloha 2. Výpočet místa na disku Tato data disku DVR zaměstnání na kanál / h jde podle následující tabulky podle různé přenosové rychlosti a rozlišení: (Tabulka je pouze orientační) Jednotka: Megabyte / kanál / hod Přenosová rychlost/řešení Nejlepší Dobré Normální D Half-D CIF Podle této tabulky, 4-kanálový DVR a 1 TB pevný disk, pokud je rozlišení CIF a video bit rate je "vynikající", pak mainframe lze zaznamenat v následujících dnech vzorce 24 hodin denně: N = 1000G * 1000 / (4 * 300 * 24) = 34,7 dnů V případě, N je počet dnů, 1000g * 1000 = mb je celková kapacita harddisku, 4 * 300 * 24 = je místa na disku obsazeno 4 kamer 24 hodin denně. Data z různých prostředí, zdroj signálu a přenosová rychlost se bude lišit, takţe data mohou slouţit pouze jako referenční. 38
