1 Novinky v programu Logikal Verze ŘÍJNA 2008 OBSAH ZADÁVÁNÍ PRVKŮ...2 výběr profilu ve struktuře... 2 zadávání otevírek... 3 Kování v otevírkách... 4 Automatické přiřazování dveřních pantů - Varianta Automatické přiřazování dveřních pantů - Varianta Soustava Pozic... 7 STATIKA... 8 Statické výpočty U.K Lichoběžníkové zatížení... 8 IMPORT Z EXCELU U PŘÍDAVNÉ OPTIMALIZACE... 9 VÝTISKY Optimalizace prořezu Slučovat balící jednotky VLASTNÍ DATABANKA Přiřadit pracovní časy jednotlivým artiklům Nové volby pro polohu okapnice Předání grafického znázornění do Autocadu Zápisy Neupdatovat Programmneuerungen Version Seite 1

2 ZADÁVÁNÍ PRVKŮ VÝBĚR PROFILU VE STRUKTUŘE Profily jsou nyní v ZADÁVÁNÍ PRVKŮ přehledně rozčleněny ve stromové struktuře. Programmneuerungen Version Seite 2

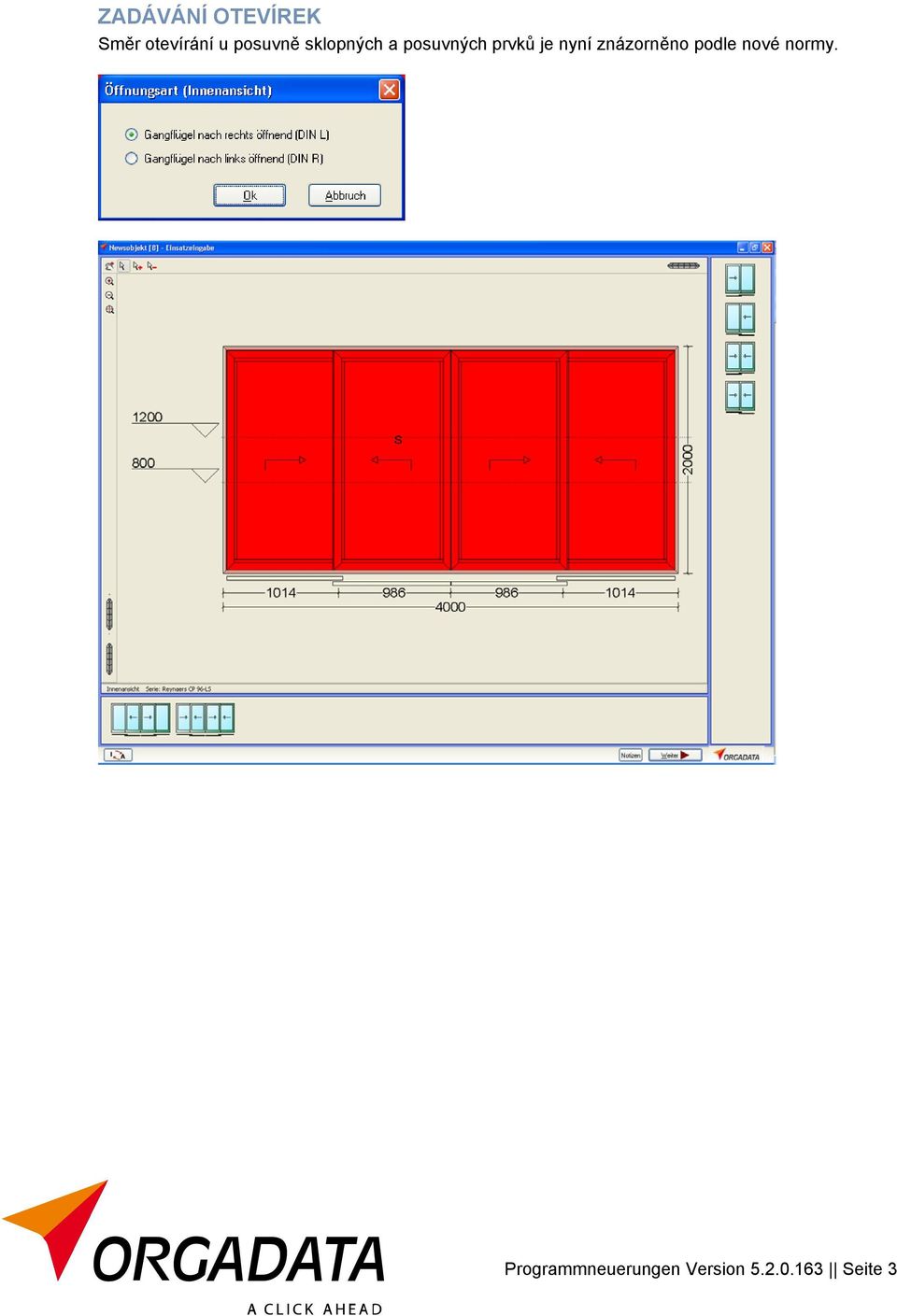

3 ZADÁVÁNÍ OTEVÍREK Směr otevírání u posuvně sklopných a posuvných prvků je nyní znázorněno podle nové normy. Programmneuerungen Version Seite 3

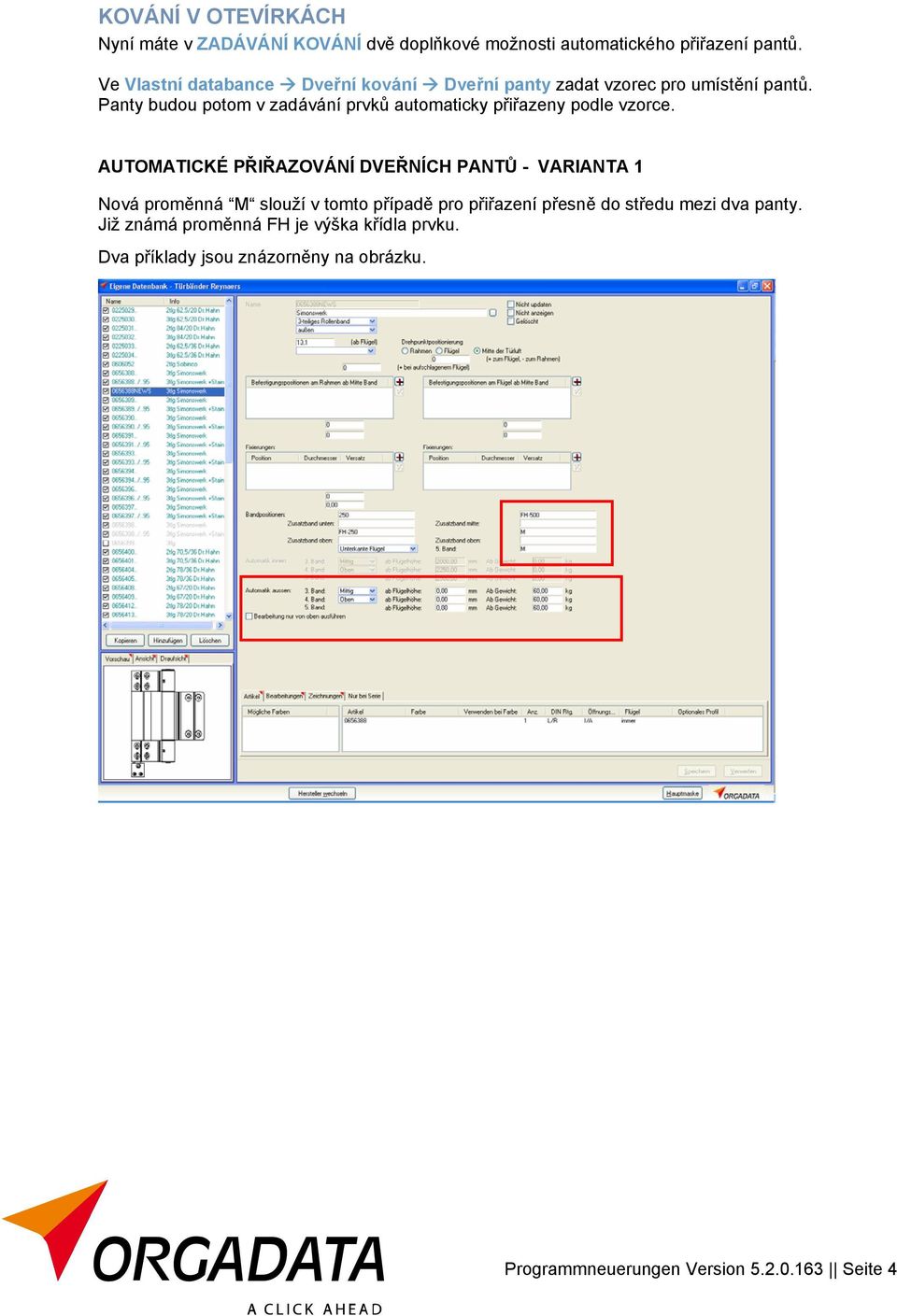

4 KOVÁNÍ V OTEVÍRKÁCH Nyní máte v ZADÁVÁNÍ KOVÁNÍ dvě doplňkové možnosti automatického přiřazení pantů. Ve Vlastní databance Dveřní kování Dveřní panty zadat vzorec pro umístění pantů. Panty budou potom v zadávání prvků automaticky přiřazeny podle vzorce. AUTOMATICKÉ PŘIŘAZOVÁNÍ DVEŘNÍCH PANTŮ - VARIANTA 1 Nová proměnná M slouží v tomto případě pro přiřazení přesně do středu mezi dva panty. Již známá proměnná FH je výška křídla prvku. Dva příklady jsou znázorněny na obrázku. Programmneuerungen Version Seite 4

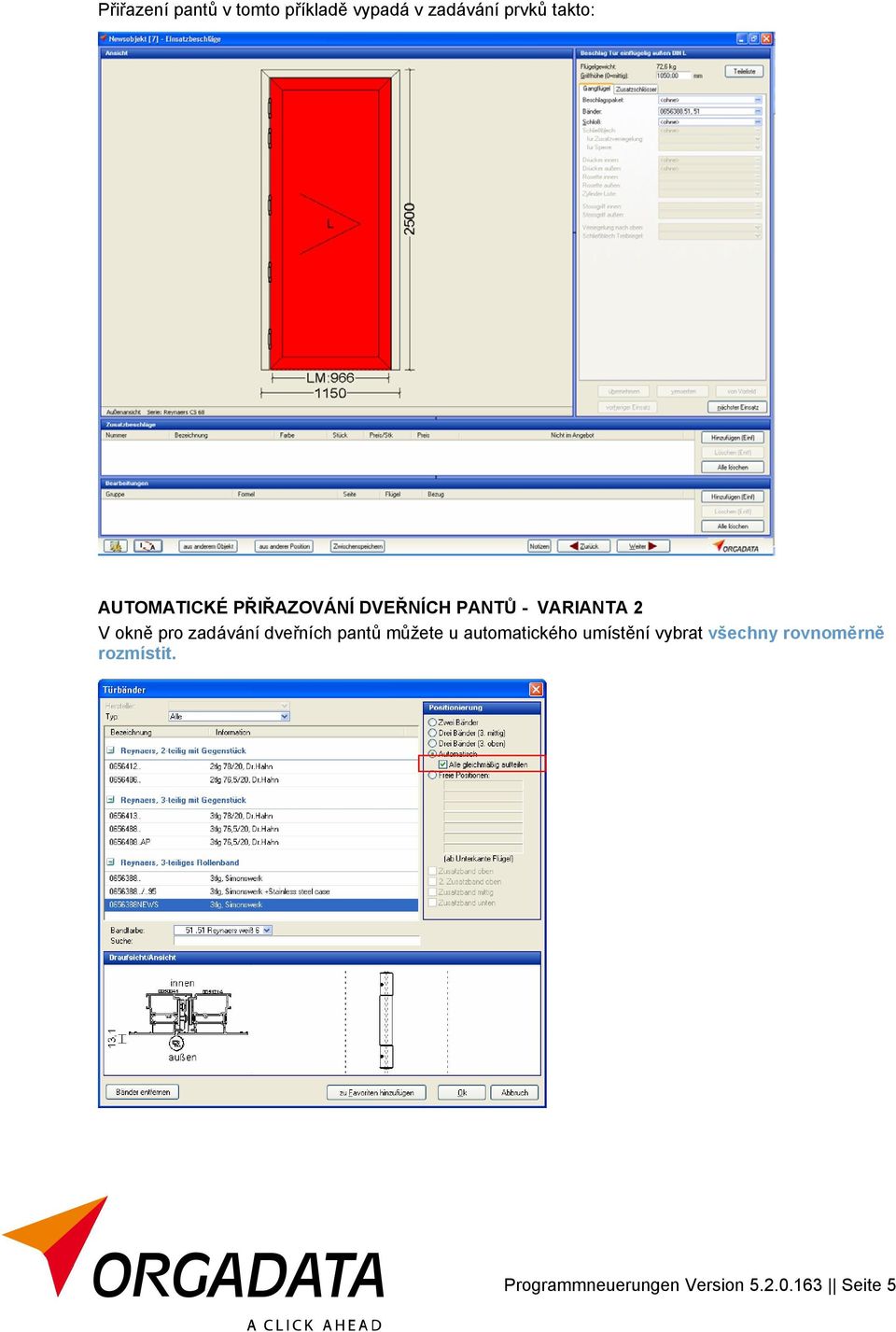

5 Přiřazení pantů v tomto příkladě vypadá v zadávání prvků takto: AUTOMATICKÉ PŘIŘAZOVÁNÍ DVEŘNÍCH PANTŮ - VARIANTA 2 V okně pro zadávání dveřních pantů můžete u automatického umístění vybrat všechny rovnoměrně rozmístit. Programmneuerungen Version Seite 5

6 V tomto případě budou panty se stejným zadáním z varianty 1 rovnoměrně rozmístěny po celé výšce křídla. Programmneuerungen Version Seite 6

7 SOUSTAVA POZIC V soustavě pozic může být nyní zvoleno i spojování profilů. V programové části SOUSTAVA POZIC máte nyní možnost vkládat i prvky otevírek o více polích. Programmneuerungen Version Seite 7

8 STATIKA STATICKÉ VÝPOČTY U.K. Statický modul byl rozšířen. Nyní je také možný předběžný výpočet statiky podle britských norem. Separátní manuál předběžných statických výpočtů U.K. obdržíte na zákaznické sekci na našich webových stránkách. Tento manuál je k dispozici pouze v anglickém jazyce. LICHOBĚŽNÍKOVÉ ZATÍŽENÍ Ve Statice tyče se nyní zohledňuje také lichoběžníkové zatížení pro jednopolové nosníky. Programmneuerungen Version Seite 8

9 IMPORT Z EXCELU U PŘÍDAVNÉ OPTIMALIZACE V PŘÍDAVNÉ OPTIMALIZACI mohou být nyní importována také data z excelovské tabulky. Předlohu pro excelovskou tabulku najdete v zákaznické sekci na našich stránkách Programmneuerungen Version Seite 9

10 VÝTISKY OPTIMALIZACE PROŘEZU V OPTIMALIZACI PROŘEZU jsou nyní přehledně znázorněny dvojité zasklívací lišty. Pro zobrazení této funkce zatrhněte prosím ve vlastnostech tisku možnost graficky. Nastavení pro zobrazení najdete v Nastavení Nastavení pily Zasklívací lišty řezat dvojmo. Přídavně musíte v Nastavení Poloha / Zobrazení profilu aktivovat bod Vždy zobrazit výkres profilu v optimalizaci. Programmneuerungen Version Seite 10

11 SLUČOVAT BALÍCÍ JEDNOTKY V různých objednávkových výtiscích máte nyní také možnost zohlednit rozdílné balící množsví pro jednotlivé artikly. Programmneuerungen Version Seite 11

12 V kalkulaci bude ještě jednou na sloučené balící jednotky upozorněno. Pro znázornění sloučených balících jednotek v kalkulaci aktivujte prosím ve vlastnostech kalkulačního výstupu volbu Detailně a Automaticky, sloučit bal.jedn.. Programmneuerungen Version Seite 12

13 VLASTNÍ DATABANKA PŘIŘADIT PRACOVNÍ ČASY JEDNOTLIVÝM ARTIKLŮM V systémové databance nebudou v budoucnu k jednotlivým artiklům přiřazeny pracovní časy. Pracovní časy k jednotlivým artiklům můžete přiřadit ve VLASTNÍ DATABANCE. To platí jak pro kování v Obchodních datech a v Systémovém kování (min/ks) tak i pro profily v Obchodních datech a v Systémových profilech/příslušenství (nyní také nově v min/m). Pro definování pracovních časů u jednotlivých artiklů zvolte odpovídající tlačítko ve výběru. Dvojklikem vyberte artikl. Otevře se okno s vlastnostmi artiklu. Zde máte v bodě Pracovní časy možnost pracovní časy stanovit. Programmneuerungen Version Seite 13

14 NOVÉ VOLBY PRO POLOHU OKAPNICE V Sériových datech Přířez Poloha okapnice otevíravé ven jsou nyní k dispozici 3 volby: 1. Podle polí, ne nahoře 2. Celková šířka, ne nahoře 3. Celková šířka, když pant, ne nahoře Programmneuerungen Version Seite 14

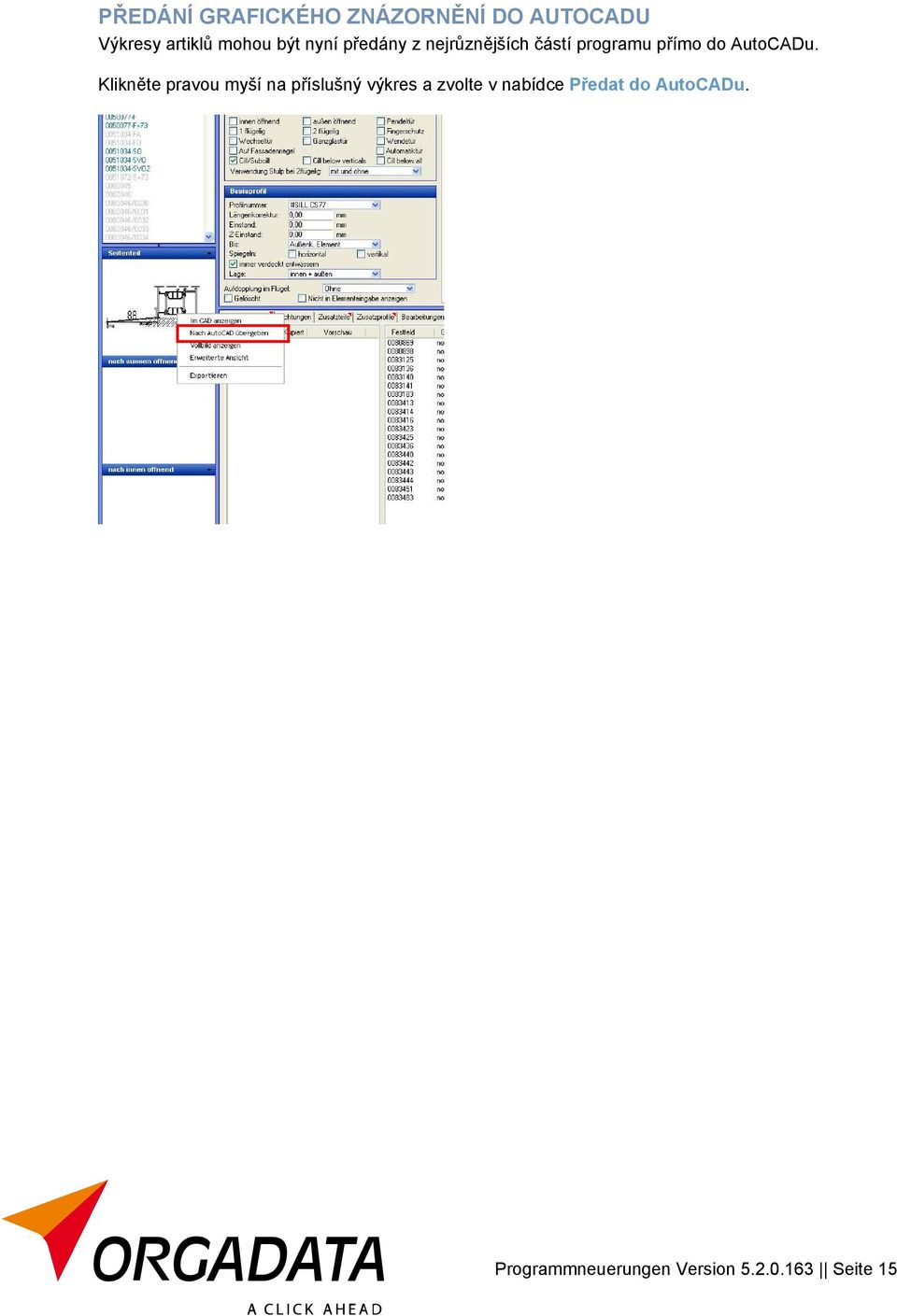

15 PŘEDÁNÍ GRAFICKÉHO ZNÁZORNĚNÍ DO AUTOCADU Výkresy artiklů mohou být nyní předány z nejrůznějších částí programu přímo do AutoCADu. Klikněte pravou myší na příslušný výkres a zvolte v nabídce Předat do AutoCADu. Programmneuerungen Version Seite 15

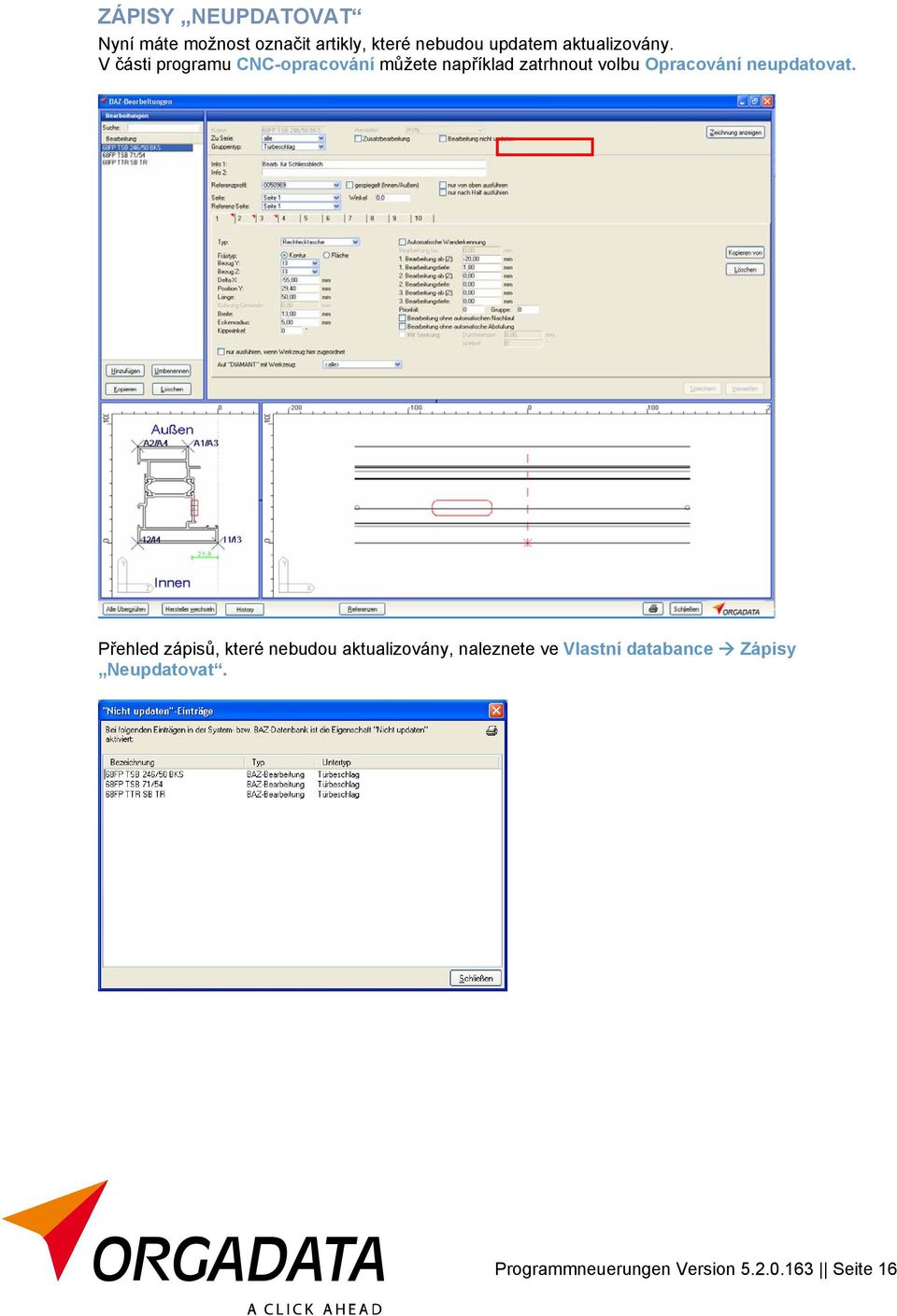

16 ZÁPISY NEUPDATOVAT Nyní máte možnost označit artikly, které nebudou updatem aktualizovány. V části programu CNC-opracování můžete například zatrhnout volbu Opracování neupdatovat. Přehled zápisů, které nebudou aktualizovány, naleznete ve Vlastní databance Zápisy Neupdatovat. Programmneuerungen Version Seite 16
