SA4. Popis konstrukce a funkce HC /2008. Stavebnice hydraulických agregátů řady. Nahrazuje HC /2006. p max 250 bar Q 0,5-50 dm 3 min -1

Transkript

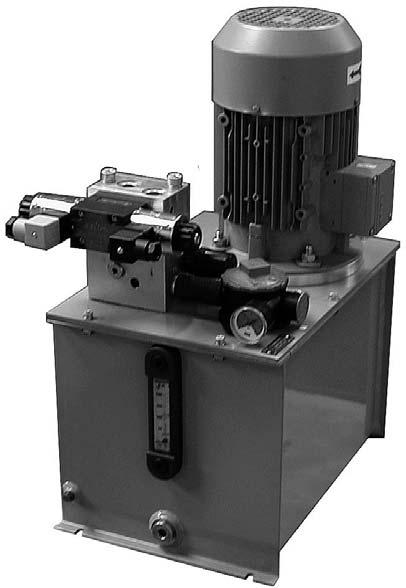

1 Stavebnice hydraulických agregátů řady p max 250 bar Q 0,5-50 dm 3 min -1 SA4 6/2008 Nahrazuje 7/2006 Sestavení hydraulického agregátu zákaznickým způsobem z typizovaných podskupin Objemy nádrží 10 až 250 dm 3 Náhony se zubovými nebo pístovými regulačními hydrogenerátory - výběr z řady geometrických objemů - vertikální uspořádání s hydrogenerátorem ponořeným v oleji Různé způsoby řízení tlaku a průtoku Možnost sestavování hydraulického obvodu ve formě podélného a výškového modulového sdružování až do 8 sekcí podélného sdružení Provedení i vybavení příslušenstvím podle požadavků zákazníka Popis konstrukce a funkce Tato technická informace je určena pro rámcový přehled o běžném sestavení tlakového zdroje z typizovaných podskupin. Pro usnadnění volby kombinací (velikost nádrže, druh hydrogenerátoru, průtok, tlak, velikost elektromotoru a způsob řízení tlaku) slouží tabulka č.1. Pokud si nevyberete z níže uvedených standardních variant, doporučujeme detailní konzultaci s výrobcem. Můžeme nabídnout atypické tvary nádrží, dálkové řízení prvků, náhon s dvojitým tlakovým zdrojem, netradiční zapojení prvků apod. Po dohodě je možné dodávat samostatně i jednotlivé uvedené komponenty. Součástí informace je dotazník, který Vám usnadní přesnější specifikaci Vašeho požadavku. Hydraulické schéma obvodu, požadované zastavovací rozměry přiložte k vyplněnému dotazníku. Pro vypracování korektní nabídky a pro výrobu hydraulického agregátu, který Vaše požadavky splní po všech stránkách, potřebujeme maximum informací týkajících se Vašeho zařízení. Spojte se proto s našimi techniky, kteří Vám pomohou řešit Vaše úkoly v našem oboru. Faxová i telefonní čísla najdete na poslední straně této technické informace. 1

2 1 Nádrž 2 Náhon hydrogenerátoru 3 Hydrogenerátor 4 Elektromotor 5 Základní blok (pojistný blok akumulátoru) 6 Systém podélného modulového sdružování 7 Systém výškového modulového sdružování 8 Manometr 9 Odpadní filtr s obtokem, nalévacím otvorem a indikací zanesení vložky 10 Spojitý olejoznak 11 Vypouštěcí magnetická zátka 12 Zemnící šroub Tab. 1 Typ agregátu Objem nádrže [dm 3 ] Druh hydrogenerátoru Průtok [dm 3.min -1 ] Pracovní tlak [bar] Velikost elektromotoru Q/p tabulka č. Způsob řízení obr. č. SA4-10C 10 zubový 0,5-10, , SA4-20C 20 zubový 0,5-21, , 90, 100, , 16 SA4-30C 30 zubový 1,9-23, , 90, 100, , 15, 16 SA4-40C 40 zubový 1,9-23, , 90, 100, , 15, 16 SA4-45U 45 zubový 1,9-23, , 90, 100, , 15, 16 SA4-60H 60 SA4-60U 60 SA4-100H 100 SA4-250H Obr. 1 zubový , 15, 16, , 90, 100, 112, 132 pístový regulační do zubový , 15, 16, , 90, 100, 112, 132 pístový regulační do zubový , 15, 16, , 100, 112, 132 pístový regulační do zubový do 50 80, 90, 100, 112, , 15, 16, pístový regulační do 50 90, 100, 112,

3 Návrh hydraulického agregátu ze standardních podskupin 1 Umístění Jednoznačné určení prostředí, ve kterém bude agregát používán. 2 Provoz Stanovení časových podmínek (charakteru provozu) agregátu. 3 Provozní tlak p [bar] Hodnota tlaku potřebného pro spolehlivé zajištění sil nebo krouticích momentů navrhovaných hydromotorů. 4 Průtok Q [dm 3.min -1 ] Hodnota průtoku, potřebného pro zajištění rychlosti nebo otáček navrhovaných hydromotorů. 5 Druh hydrogenerátoru Určení po posouzení předchozích bodů. Dodáváme hydrogenerátory: - zubové - pístové s proměnným geometrickým objemem (regulační) 6 Geometrický objem hydrogenerátoru Viz bod 7. 7 Elektromotor Na základě tabulky 1 vyhledejte v tabulkách 2 až 5 podle požadovaného průtoku a tlaku zdroje příslušný geometrický objem hydrogenerátoru, příkon a otáčky elektromotoru. Tyto údaje zapište do dotazníku včetně doplnění požadovaného napětí a frekvence el. sítě, elektrického krytí, klimatické odolnosti ap. V tabulkách jsou pro orientaci navíc uvedeny tři základní rozměry náhonů - průměr příruby a celková výška elektromotoru s tlouš kou příruby případně tlumicího kruhu (obr. 2 a 3). Pryžový tlumicí kruh je u náhonů s regulačními hydrogenerátory montován standardně, u náhonů se zubovými hydrogenerátory na přání. 8 Konstrukční uspořádání náhonů Svislé - u všech typů hydrogenerátorů zubových a axiálních s regulací na konstantní tlak (obr. 2 a 3). Vodorovné - pouze ve zvláštních případech po konzultaci s výrobcem. obr obr. 3 1 Elektromotor 2 Zubový hydrogenerátor 3 Pístový regulační hydrogenerátor 4 Příruba 5 Spojka 6 Tlumicí pryžový kruh S - sání P - výtlak L - prosak X - řízení Šroub pro omezení geometrického objemu hydrogenerátoru * L 25C... 1,20 [cm 3. ot -1 ] šroubu K 38C... 1,81 [cm 3. ot -1 ] šroubu 3

4 Tab. 2a Zubové hydrogenerátory velikost 1 - řada P23 4 Velikost Parametry elektromotoru n [min -1 ] p [kw] Geometrický objem hydrogenerátoru [cm 3. ot -1 ] 0,8 1,2 1,6 2,1 2,5 3,3 Q/p [dm 3.min -1 ]/[bar] D H ,55 1, , , ,8 95 3,3 80 4, ,75 1, , , , , ,10 2, , , , ,50 2, , , ,20 4, , ,55 2, ,1 85 4,2 60 5,6 45 6,6 40 8, ,75 2, , , ,7 65 6,8 55 8, ,10 2, , , ,7 95 6,7 80 8, ,50 3, , , , , ,20 4, , , , ,00 9, Tab. 2b Zubové hydrogenerátory velikost 1 - řada P23 Velikost Parametry elektromotoru n [min -1 ] p [kw] Geometrický objem hydrogenerátoru [cm 3. ot -1 ] 3,6 4,4 4,8 5,8 6,2 7,9 Q/p [dm 3.min -1 ]/[bar] D H ,55 4,8 55 5,8 45 6,4 40 7,7 35 8, , ,75 4,8 75 5,8 60 6,4 55 7,7 45 8, , ,10 4, ,9 90 6,4 80 7,8 70 8, , ,50 4, , , ,8 95 8, , ,20 4, , , , , , ,00 5, , , , , ,55 9, , , , , , ,75 9, , , , , , ,10 9, , , , , , ,50 9, , , , , , ,20 9, , , , , , Tab. 3a Zubové hydrogenerátory velikost 2 - řada T2 Parametry elektromotoru Geometrický objem hydrogenerátoru [cm 3. ot -1 ] 4 5 6, Velikost n [min -1 ] p [kw] Q/p [dm 3.min -1 ]/[bar] D H ,1 5, ,7 80 8, , , ,5 5, , , , , ,2 5, , , , , ,0 5, , , , , ,0 6, , , , , ,5 13, Tab. 3b Zubové hydrogenerátory velikost 2 - řada T2 Parametry elektromotoru Geometrický objem hydrogenerátoru [cm 3. ot -1 ] 12, Velikost n [min -1 ] p [kw] Q/p [dm 3.min -1 ]/[bar] D H ,1 16, , , , ,5 16, , , , ,2 16, , , , ,0 16, , , , ,0 17, , , , ,5 17, , , , ,5 17, , , ,

5 Tab. 4 Parametry elektromotoru Tab. 5 Zubové hydrogenerátory velikost 3 - řada Q Geometrický objem hydrogenerátoru [cm 3. ot -1 ] Velikost n [min -1 ] p [kw] Q/p [dm 3.min -1 ]/[bar] Regulační pístové hydrogenerátory D Rozměry náhonu H ,0 13, , , , ,0 13, , , , ,5 13, , , , ,5 23, , , Parametry elektromotoru Maximální geometrický objem hydrogenerátoru [cm 3. ot -1 ] L 25C K 38C * 25 * 38 L 25C Velikost n [min -1 ] p [kw] max.q/p [dm 3.min -1 ]/[bar] D H F ,2 33, ,0 33, ,0 34, ,5 34, , ,5 34, , * Maximální geometrický objem hydrogenerátoru možno zmenšit omezovacím šroubem viz. obr.3 L 25C... 1,20 [cm 3. ot -1 ](šroubu), K 38C... 1,81 [cm 3. ot -1 ](šroubu) 9 Velikost nádrže doporučujeme volit: u obvodů s konstantními hydrogenerátory ve výši 3 až 6ti násobku průtoku navrhovaného hydrogenerátoru. u obvodů s regulačními hydrogenerátory ve výši 2 až 4 násobku průtoku navrhovaného hydrogenerátoru. Přehled běžně dodávaných nádrží: typ nádrže 10C, 20C, 30C, 40C typ nádrže 45U, 60U typ nádrže 60H, 100H, 250H K 38C e e e c g f a g d a f b Obr. 4 f Obr. 5 g Obr. 6 Součásti nádrže (obrázek 4, 5 a 6): a) vypouštěcí zátka na čele nádrže u typů 10C, 20C, 30C, 40C, 45U, 60U b) vypouštěcí zátka ve dně nádrže u typů 60H, 100H, 250H c) vypouštěcí zátka sběrného žlábku v horní části nádrže u typů 60H, 100H, 250H d) víko čistícího otvoru nádrže u typů 60H, 100H, 250H e) svrtané a přišroubované víko s protiprachovým těsněním f) zemnící šroub g) spojitý olejoznak Obr. 7 Označení nádrže Obsah oleje [dm 3 ] Rozměry nádrží Rozměry upevňovacích otvorů Obr. 7 délka x šířka x výška A B C D E 10C x 280 x (drážka) 20C x 280 x (drážka) 30C x 320 x , (drážka) 40C x 320 x , (drážka) 45U x 370 x U x 370 x H x 470 x H x 550 x H x 610 x

6 10 Barevná provedení vnějších ploch agregátu provádíme standardně následujícím způsobem: - vrchní nátěr - RAL 7030 KOMAXIT (kamenná še ) - hlinikové dílce - bez povrchové úpravy - hydraulické prvky - ve standardu výrobce Použití jiných barev a zvláštních povrchových úprav je nutné uvést. Nástavba prvků na víku nádrže Mimo vlastní náhon bývá zpravidla součástí nástavby víka nádrže základní blok a filtrační jednotka. Základní blok je napojen na tlakový výstup hydrogenerátoru. Je osazen jednosměrným a tlakovým ventilem (případně dalšími prvky) dle způsobu řízení tlaku v obvodu - viz schémata na obr. 14 až 18 a umožňuje zapojení dalších částí hydraulického obvodu např.: - filtru pro čištění oleje - montážních nebo připojovacích desek s hydraulickými prvky - akumulátorů 11 Řízení tlaku tlakovým ventilem VT (obr. 14) - používá se u všech typů zubových hydrogenerátorů. odlehčovacím ventilem VO (obr. 15) - používá se v kombinaci hydrogenerátoru s konstantním geometrickým objemem, akumulátoru a jednosměrného ventilu. Po dosažení tlaku nastaveného na odlehčovacím ventilu dojde k odlehčení hydrogenerátoru. Tlak v obvodu za jednosměrným ventilem je udržován akumulátorem. Ventil VP plní funkci pojistného ventilu akumulátoru. spínáním (obr. 16) - používá se v kombinaci tlakového spínače TS, akumulátoru a jednosměrného ventilu. Při dosažení hodnoty tlaku nastavené na tlakovém spínači dojde k vypnutí elektromotoru, pohánějícího hydrogenerátor. Tlak v obvodu za jednosměrným ventilem je udržován akumulátorem. Ventil VP plní funkci pojistného ventilu akumulátoru. dálkově tlakovým ventilem VT (obr. 17) - pouze při použití pístových hydrogenerátorů s regulací na konstantní tlak. Ventil VP jistí obvod proti tlakovým špičkám. na zdroji - otáčením nastavovacího šroubu tlakové regulace umístěného na hydrogenerátoru. Ventil VP jistí obvod proti tlakovým špičkám. 12 Filtrace oleje Standardně jsou používány zpětné filtry s možností vizuální (obr. 8) nebo elektrické (obr. 9) signalizace znečištění a integrovaným vzduchovým filtrem pro zavzdušňování prostoru nádrže. Po demontáži víčka filtru slouží jako nalévací otvor pro plnění nádrže. Obr. 8 Typ filtru Typ vložky Jmenovitý průtok [dm 3.min -1 ] Obtok p [bar] Absolutní filtrace [ m] FR V ,5 10 FR V ,5 10 E V ,5 10 Obr Světlost prvků Hydraulické prvky se sestavují do obvodů pomocí připojovacích resp. řadových desek typu PD06 (katalogový list HC 0006). Tyto desky umožňují podélné a výškové spojení jednotlivých řídicích a ovládacích prvků v kompaktní celek bez použití trubek nebo hadic a to až do počtu 8 sekcí podélného sdružení. Připojovací obrazce prvků světlosti 06 jsou podle norem ISO 4401-AB-03-4 a DIN A6. Pracovní vývody jsou opatřeny vnitřními trubkovými závity následovně: a) základní blok typ ZB 06 x - xx A, B - G3/8 P, P1, T - G1/2 b) připojovací (řadová) deska typ PD 06 xx - AL A, B, P - G3/8 T - G1/2 6

7 14 Ovládací napětí použitých elektrohydraulických prvků je nutno stanovit s ohledem na bezpečnost a ochranu zdraví. Podle přání jsou dodávány prvky ovládané stejnosměrným napětím 12, 14, 21, 24, 42, 48, 60, 102, 205 V nebo střídavým napětím 24, 115, 230 V / (50-60 Hz). 15 Akumulátory se používají vakové nebo membránové (obr. 10) - uve te požadovaný objem v dm 3. Přednostně jsou používány akumulátory, jejichž dodavatelé jsou schopni zajistit mezinárodní certifikaci (minimálně certifikace německé zkušebny - TÜV). Při vyplňování dotazníku uve te,ve kterém státě bude Váš stroj s naším agregátem provozován. Akumulátor je tlaková nádoba podléhající předpisům o bezpečnosti práce. Tyto předpisy se v jednotlivých státech liší. Akumulátor musí být vybaven certifikací cílové země! Menší akumulátory (do objemu 4 dm 3 ) jsou montovány přímo na víko nádrže nebo na kratší bloky (max. do 2 sekcí ovládacích prvků nad základním blokem). Větší akumulátory jsou montovány pouze na víko nádrže. K akumulátorům je možno dodávat i plnicí a kontrolní zařízení včetně manometru pro plnění vaku akumulátoru dusíkem. Použití akumulátoru doporučujeme konzultovat s našimi techniky. Obr Blok akumulátoru Funkci pojistného bloku akumulátoru plní základní blok (viz. obr. 15, 16). Použití jiného bloku nutno konzultovat. 17, 18 Na víko nádrže může být v případě požadavku umístěn teploměr (obr. 11), termostat (obr. 12) a snímač hladiny (obr. 13) pro kontrolu teploty a množství pracovní kapaliny. Obr. 11 Obr. 12 Obr Elektrovybavení Standardně jsou agregáty dodávány bez elektrovybavení, schéma zapojení elektromotoru je uvedeno na vnitřní straně víčka svorkovnice elektromotoru. Skříňky s elektrovybavením (svorkovnice, jističe apod.) dodáváme po vzájemné dohodě. 20 Pracovní kapalina Hydraulické agregáty jsou konstruovány pro provoz s minerálními oleji výkonové třídy HM a HV dle evropské specifikace CETOP RP 91 H i provoz s biologicky rozložitelnými kapalinami skupin HTG a HE dle návrhu DIN. 21 Zvláštní vybavení Zvláštní požadavky na vybavení agregátů je nutné konzultovat. Jedná se především o chlazení, ohřev oleje, kryt agregátu a další doplňky odlišné od standardního vybavení. 7

8 Obr. 14 Obr. 15 VT VP VO Agregát se zubovým hydrogenerátorem - tlak v obvodu je řízen tlakovým ventilem VT. (Použití pro všechny velikosti nádrží). Obr. 16 Agregát se zubovým hydrogenerátorem - tlak v obvodu je udržován akumulátorem a jednosměrným ventilem, hydrogenerátor je odlehčován odlehčovacím ventilem VO. Ventil VP plní funkci pojistného ventilu akumulátoru (pro nádrže 40 až 250 dm 3 a akumulátory 2,5 až 10 dm 3 ). VP TS Obr. 17 VP VT Agregát se zubovým hydrogenerátorem a vypínáným elektromotorem řízeným tlakovým spínačem TS. Ventil VP plní funkci pojistného ventilu akumulátoru (pro nádrže 20 až 60 dm 3 a akumulátory 2,5 až 10 dm 3 ). Obr. 18 R Agregát s pístovým hydrogenerátorem s regulací na konstantní tlak - řízení tlaku dálkově tlakovým ventilem VT. Ventil VP jistí obvod proti tlakovým špičkám (pro velikosti nádrží 60 až 250 dm 3 ). P2 P1 Agregát s dvojitým zubovým hydrogenerátorem se dvěma tlakovými stupni P1 a P2. Tlakový stupeň P2 je odlehčován rozváděčem R (pro velikosti nádrží 40 až 250 dm 3 ). Upozornění! Obalovou fólii lze recyklovat. Uvedené údaje slouží jen k popisu produktu a v žádném případě se nerozumí jako zaručené vlastnosti ve smyslu práva. 8 ARGO-HYTOS s.r.o. CZ Vrchlabí tel.: , fax: sales.cz@argo-hytos.com Změny vyhrazeny!
