1 DEUTZ-FAHR LISY 2005 RB 4.60 a 4.90

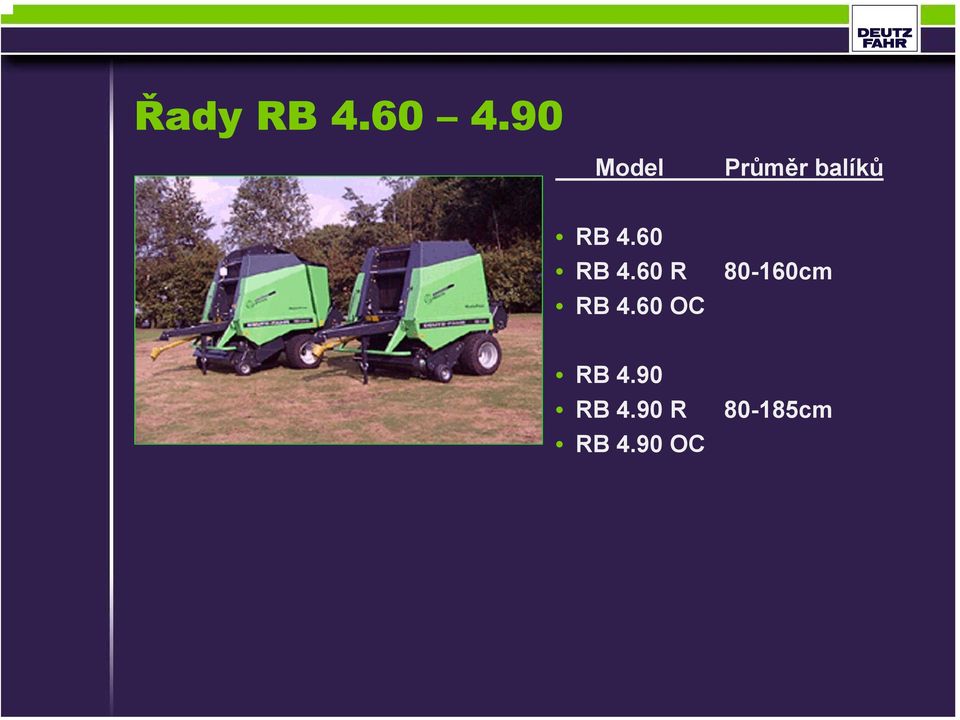

2 Řady RB Model Průměr balíků RB 4.60 RB 4.60 R RB 4.60 OC cm RB 4.90 RB 4.90 R RB 4.90 OC cm

3 Popis stroje Vysoký výkon Špičková kvalita balíků Multifunkční možnosti Velký modelový výběr

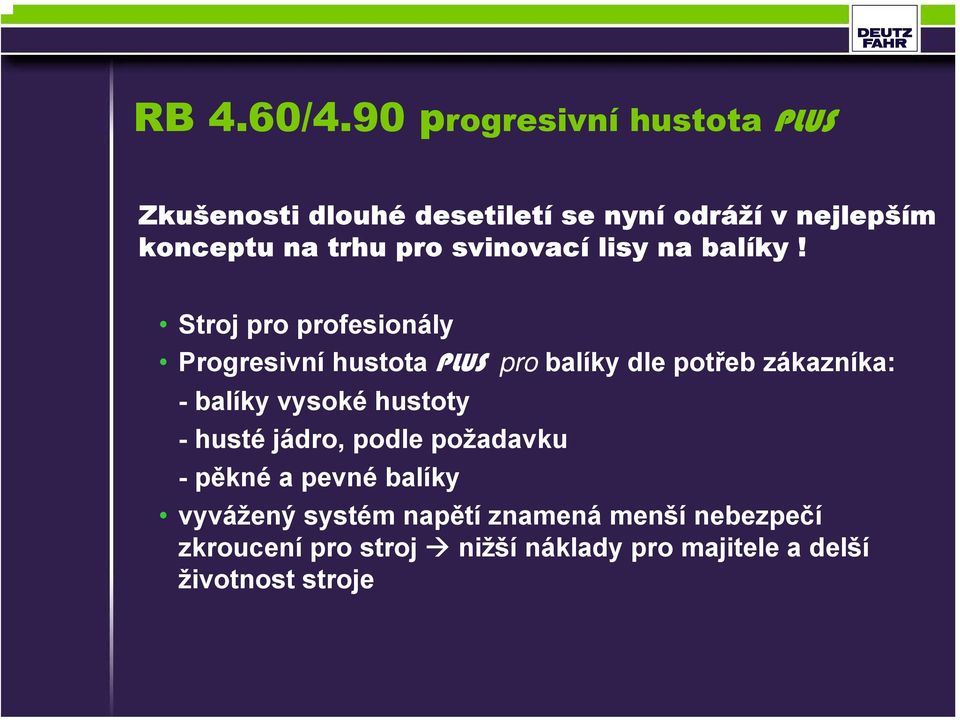

4 RB 4.60/4.90 progresivní hustota PLUS Zkušenosti dlouhé desetiletí se nyní odráží v nejlepším konceptu na trhu pro svinovací lisy na balíky! Stroj pro profesionály Progresivní hustota PLUS pro balíky dle potřeb zákazníka: - balíky vysoké hustoty - husté jádro, podle požadavku -pěkné a pevné balíky vyvážený systém napětí znamená menší nebezpečí zkroucení pro stroj nižší náklady pro majitele a delší životnost stroje

5 RB 4.60/4.90 Progresivní hustota PLUS

6 Garantovaný Balenstart Kombinace řemenů a válců Systém lisování Dokonalá rotace balíků za každých podmínek Dokonalý tvar balíků díky kombinaci řemenů a válců

7 Vysoká slisovatelnost 5 řemenů pro těžký provoz Řemenové krytí 90% Malé mezery nízký odrol píce Menší ztráty drobných lístků Volitelné řemeny se sponami řemenů

8 Lisovací komora 1 gumový válec 2nečinné napínací rameno 9 2 napínací rameno 3 spirálová kladka nap. ram 4 nečinná kladka 5 spirálová kladka 6 startovací válec 7+8 balíkové chambr kladky 9 velký výkon nečinné kladk

9 Nový standart v jakosti balíků

10 Progressivní density systém Minimální tlak jádra Zvětšující se tlak při větším balíku Tvrdá kontinuální vnější vrstva

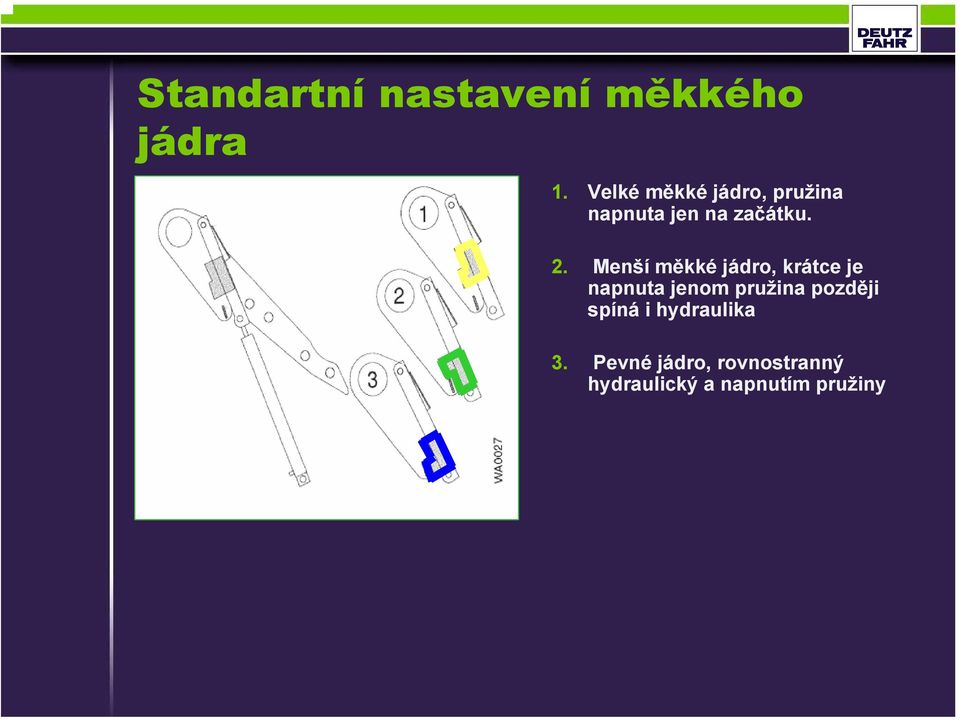

11 Standartní nastavení měkkého jádra 1. Velké měkké jádro, pružina napnuta jen na začátku. 2. Menší měkké jádro, krátce je napnuta jenom pružina později spíná i hydraulika 3. Pevné jádro, rovnostranný hydraulický a napnutím pružiny

12 Zařízení na měkká jádra Opce WA Výbava: zařízení na měkká jádra díky proporcionálnímu ventilu Variabilní průměr Variabilní lisovací tlak Všechna nastavení proveditelná na kontrolním boxu

13 Kvalita pro Progressivní Density Lepší konzervace Balík se jednoduše rozdělává Balík drží tvar

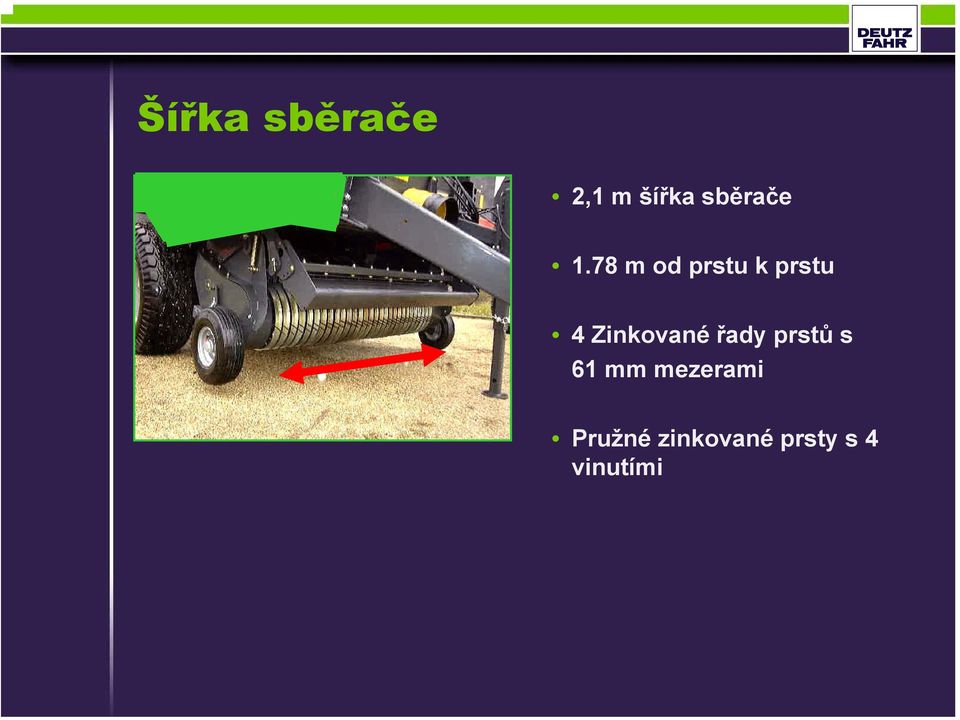

14 Šířka sběrače 2,1 m šířka sběrače 1.78 m od prstu k prstu 2.1m 4 Zinkované řady prstů s 61 mm mezerami Pružné zinkované prsty s 4 vinutími

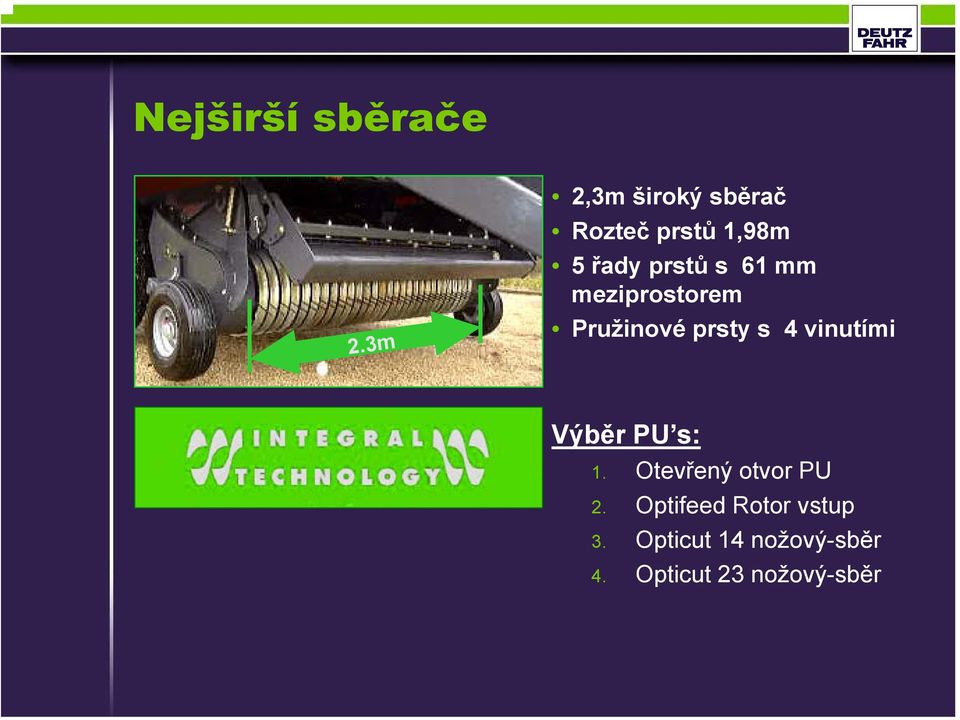

15 Nejširší sběrače 2.3m 2,3m široký sběrač Rozteč prstů 1,98m 5 řady prstů s 61 mm meziprostorem Pružinové prsty s 4 vinutími Výběr PU s: 1. Otevřený otvor PU 2. Optifeed Rotor vstup 3. Opticut 14 nožový-sběr 4. Opticut 23 nožový-sběr

16 Vtahovací systém - 1 RB 4.60/4.90 Šířka sběrače Široký otevřený otvor do lisovací komory Šnek přes kombinaci válců Žádná výkonová hranice vtahovacího systému

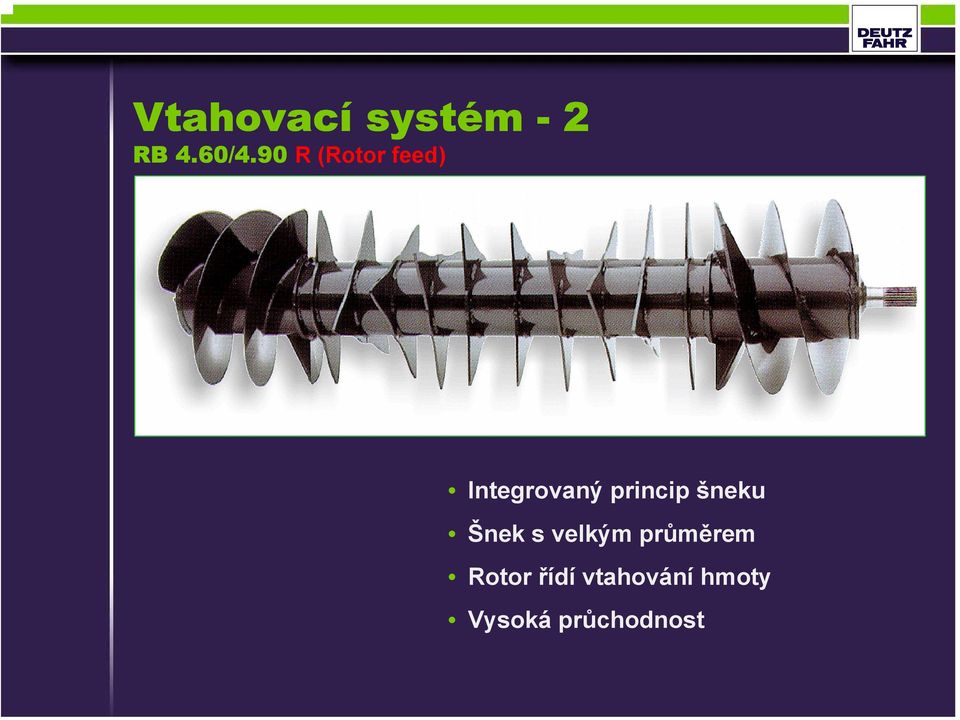

17 Vtahovací systém - 2 RB 4.60/4.90 R (Rotor feed) Integrovaný princip šneku Šnek s velkým průměrem Rotor řídí vtahování hmoty Vysoká průchodnost

18 Vtahovací systém Rotor a Opti-cut Konventionální Systém Integrovaný Rotor

19 Vtahovací systém - 3 RB 4.60/4.90 OC (Opticut) Sběrač s 14 nebo 23 řezacími noži Lepší kvalita sběru hmoty Lepší kvalita siláže Vyšší hmotnost balíku

20 Vtahovací systém - 3 RB 4.60/4.90 OC (Opticut) 3 pozice nožů Aggressivní řezání Standartní řezání Zasunuté nože Hydraulické ovládání nožů

21 Opticut - ŘEZACÍ SYSTÉM Integrovaný rotor s 3 řadami prstů Rovnoměrný tok materiálu Nižší příkon řezacích nožů

22 Vázání do síťoviny Žádný podávací válec Žádný nůž ŽÁDNÝ PROVÁZEK Množství sítě nezávisí na otáčkách vývodového hřídele

23 Systém práce síťoviny

24 Systém vázání do sítě žádné podávací válce Žádné nože ŽÁDNÉ VINUTÍ Množství sítě nezávisle na rychlosti vývodové hřídele Již od roku 2003: PZ 452V Nové, pružinově uložené vedení sítě Nová nastavení vinutí Široké rozdělení sítě bezpečná funkce PZ 464V

25 Zlepšený systém balení do sítě PZ 452V Pro sezonu 2005 se dodávají lisy s nastavením pro brzdová nastavení. To znamená bezvadné nastavení brzdy sítě PZ 464V

26 Zlepšený systém balení do sítě Pryžová deska (šipka) chrání před tím, aby se síť dostala mezi vedení sítě a startovací válec.

27 Zlepšený systém balení do sítě Všech 5 vedení sítě je jednotlivě pružinově uloženo. Menší citlivost vůči nečistotám široké rozdělení sítě

28 Systém balení do sítě pracovní princip

29 Systém práce provázku

30 Vázání do provázku 2 vázácí ramena Balík je vázán od obvodu do středu Ve středu balíku je provázek překryt Na stranách balíku není ukončení Cyklus vázání může být přesně programován

31 AUTOFORM Control system Autoform -Ovládací box s velkým displeym Přepínání ze síťoviny na provázek Množství síťoviny-nebo provázku nastavitelné Přesná indikace jízdy doleva/doprava Opticut Nože vyp/zapnut Nastavení průměru balíku Měkké jádro: velikost a tlak nastavitelné (opce) otevřít stěnu

32 Autoform pracovní princip

33 AUTOFORM kontrolní systém Počet vázání do sítě na balíku Celkové množství použité sítě 4-denní počítadlo balíků (může být nastaveno na nulu) Celkové počítadlo balíků (nemůže být nastaveno na nulu)

34 Pohon Jednoduchá linie pohonu Auf Langlebigkeit gebaut Jednoduchá údržba 1 palcové-řetězy na všechny hlavní pohony

35 RB 4.60 & 4.90 Infobale

36 RB 4.60 & 4.90 Infobale box

37 RB 4.60/4.90 Infobale Jednoduchý ovládací box Mechanický ukazatel pojezdu pravý/levý O 1 jeden válec méně Jen standartní šířka sběrače Kloubová hřídel s jištěním střižným kolíkem Mechanická indikace velikosti balíků

38 Infobale Momenty přetížení Kloubová hřídel se střižným kolíkem (2180 Nm) Zubová spojka na sběrači (750Nm)

39 RB 4.60&4.90 Infobale Jen Openthroat široký otevřený otvor (Široký sběrač)

40 Infobale ovládací pult

41 Indikace pravá/levá Ukazatel pojezdu nahoře stroje Ukazatel/Indikator pro naplnění komory Pozor!! Šipka ukazuje, která strana musí být naplněna, nikoliv směr jízdy!

42 Nové Infobale zařízení na měkká jádra WA WA zařízení na měkká jádra funguje hydraulicky Plynulé nastavení tlaku a velikosti měkkého jádra Nejmenší nastavení : 50 bar Maximální průměr měkkého jádra od 1,40 m

43 Argumenty - shrnutí Nová forma lisování možnost rychlé práce v různých podmínkách Progressivní density Konzept Přesahuje normu kvality balení Technologie integrovaného Rotoru Nový standart výkonnosti vkládání hmoty Vázání do síťoviny a provázku Rychlé a jednoduché Pevné pohony Stavěné na intenzivní práci do každých podmínek

44 DEUTZ-FAHR VARIABILN ILNÍ LISY PŘÍŠTÍ GENERACE CE!
