Nehořlavé a protipožární desky Grenamat možnosti a projektování Obklady únikových cest Shromažďovací prostory Akustika a design v interiéru

Rozměr: px
Začít zobrazení ze stránky:

Download "Nehořlavé a protipožární desky Grenamat možnosti a projektování Obklady únikových cest Shromažďovací prostory Akustika a design v interiéru"

Transkript

1 Nehořlavé a protipožární desky Grenamat možnosti a projektování Obklady únikových cest Shromažďovací prostory Akustika a design v interiéru nehořlavé a protipožární desky

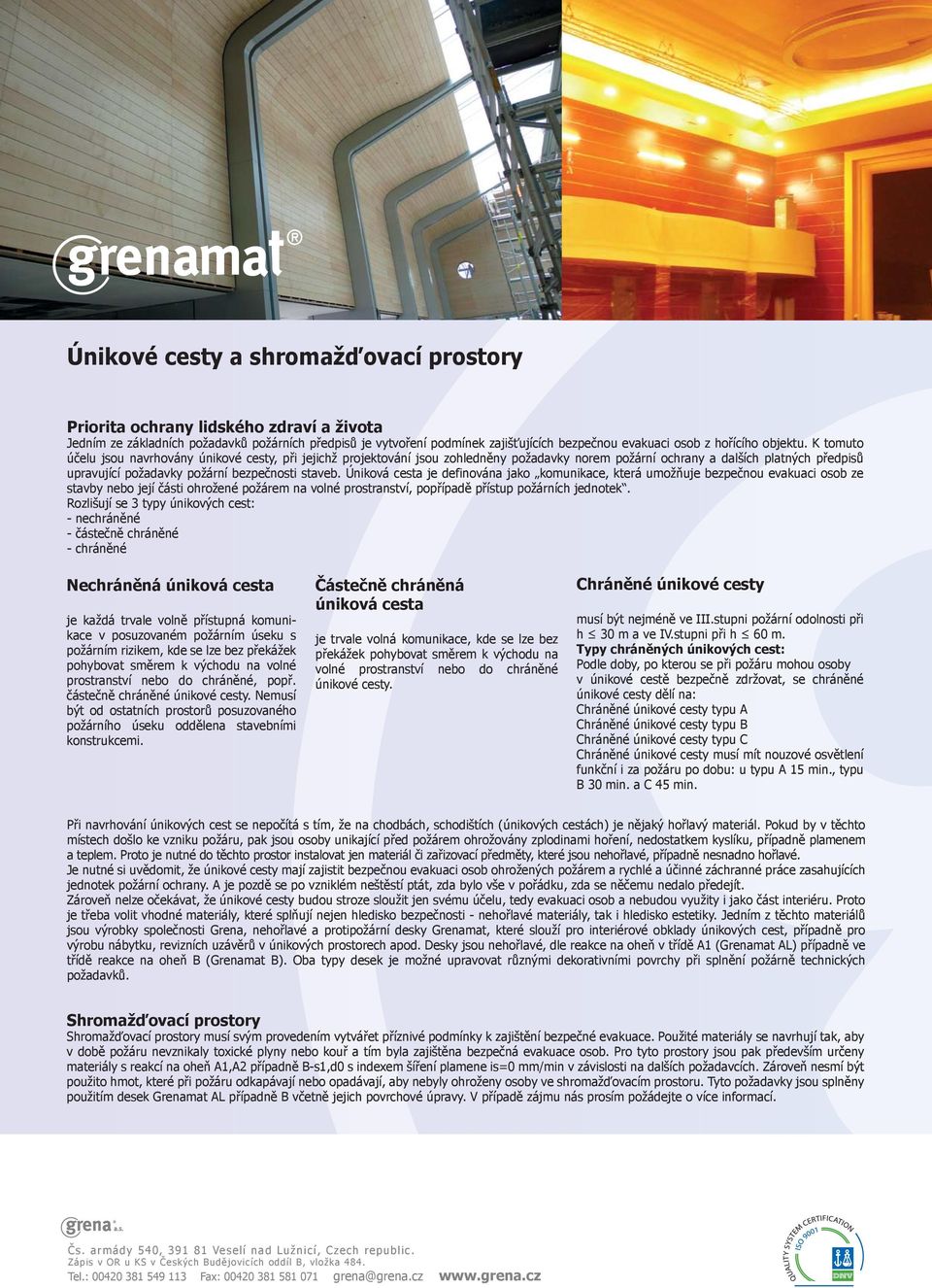

2 Únikové cesty a shromažďovací prostory Priorita ochrany lidského zdraví a života Jedním ze základních požadavků požárních předpisů je vytvoření podmínek zajišťujících bezpečnou evakuaci osob z hořícího objektu. K tomuto účelu jsou navrhovány únikové cesty, při jejichž projektování jsou zohledněny požadavky norem požární ochrany a dalších platných předpisů upravující požadavky požární bezpečnosti staveb. Úniková cesta je definována jako komunikace, která umožňuje bezpečnou evakuaci osob ze stavby nebo její části ohrožené požárem na volné prostranství, popřípadě přístup požárních jednotek. Rozlišují se 3 typy únikových cest: - nechráněné - částečně chráněné - chráněné Nechráněná úniková cesta je každá trvale volně přístupná komunikace v posuzovaném požárním úseku s požárním rizikem, kde se lze bez překážek pohybovat směrem k východu na volné prostranství nebo do chráněné, popř. částečně chráněné únikové cesty. Nemusí být od ostatních prostorů posuzovaného požárního úseku oddělena stavebními konstrukcemi. Částečně chráněná úniková cesta je trvale volná komunikace, kde se lze bez překážek pohybovat směrem k východu na volné prostranství nebo do chráněné únikové cesty. Chráněné únikové cesty musí být nejméně ve III.stupni požární odolnosti při h 3 m a ve IV.stupni při h 6 m. Typy chráněných únikových cest: Podle doby, po kterou se při požáru mohou osoby v únikové cestě bezpečně zdržovat, se chráněné únikové cesty dělí na: Chráněné únikové cesty typu A Chráněné únikové cesty typu B Chráněné únikové cesty typu C Chráněné únikové cesty musí mít nouzové osvětlení funkční i za požáru po dobu: u typu A 5 min., typu B 3 min. a C 45 min. Při navrhování únikových cest se nepočítá s tím, že na chodbách, schodištích (únikových cestách) je nějaký hořlavý materiál. Pokud by v těchto místech došlo ke vzniku požáru, pak jsou osoby unikající před požárem ohrožovány zplodinami hoření, nedostatkem kyslíku, případně plamenem a teplem. Proto je nutné do těchto prostor instalovat jen materiál či zařizovací předměty, které jsou nehořlavé, případně nesnadno hořlavé. Je nutné si uvědomit, že únikové cesty mají zajistit bezpečnou evakuaci osob ohrožených požárem a rychlé a účinné záchranné práce zasahujících jednotek požární ochrany. A je pozdě se po vzniklém neštěstí ptát, zda bylo vše v pořádku, zda se něčemu nedalo předejít. Zároveň nelze očekávat, že únikové cesty budou stroze sloužit jen svému účelu, tedy evakuaci osob a nebudou využity i jako část interiéru. Proto je třeba volit vhodné materiály, které splňují nejen hledisko bezpečnosti - nehořlavé materiály, tak i hledisko estetiky. Jedním z těchto materiálů jsou výrobky společnosti Grena, nehořlavé a protipožární desky Grenamat, které slouží pro interiérové obklady únikových cest, případně pro výrobu nábytku, revizních uzávěrů v únikových prostorech apod. Desky jsou nehořlavé, dle reakce na oheň v třídě A (Grenamat AL) případně ve třídě reakce na oheň B (Grenamat B). Oba typy desek je možné upravovat různými dekorativními povrchy při splnění požárně technických požadavků. Shromažďovací prostory Shromažďovací prostory musí svým provedením vytvářet příznivé podmínky k zajištění bezpečné evakuace. Použité materiály se navrhují tak, aby v době požáru nevznikaly toxické plyny nebo kouř a tím byla zajištěna bezpečná evakuace osob. Pro tyto prostory jsou pak především určeny materiály s reakcí na oheň A,A2 případně B-s,d s indexem šíření plamene is= mm/min v závislosti na dalších požadavcích. Zároveň nesmí být použito hmot, které při požáru odkapávají nebo opadávají, aby nebyly ohroženy osoby ve shromažďovacím prostoru. Tyto požadavky jsou splněny použitím desek Grenamat AL případně B včetně jejich povrchové úpravy. V případě zájmu nás prosím požádejte o více informací. Čs. armády 54, 39 8 Veselí nad Lužnicí, Czech republic. Zápis v OR u KS v Českých Budějovicích oddíl B, vložka 484. Tel.: Fax:

3 Doporučené materiály společnosti Grena pro obklady únikových cest a akustické obklady nehořlavé desky AL protipožární desky B protipožární desky C Deska vyrobená z expandovaného vermikulitu a anorganického pojiva. Neobsahuje žádná minerální či skleněná vlákna nebo azbest. Je ekologicky nezávadná a odolává vysokým teplotám až do C. Desky vykazují velmi dobré zvukově a tepelně izolační vlastnosti. Použití: Nehořlavá deska Grenamat AL se používá k ochraně stavebních konstrukcí před požárem - protipožární příčky, předsazené stěny, ochrana ocelových konstrukcí, protipožární vzduchotechnické potrubí, potrubí pro odvod kouře a tepla, obklady stěn v únikových prostorách, požární obklady výtahových a instalačních šachet, zvyšování požárních odolností stávajících konstrukcí, výplně ocelových požárních uzávěrů, výplně stěn trezorů a trezorových skříní, akustické panely... Deska vyrobená z expandovaného vermikulitu, dřevní hmoty a organických pojiv. Použití: Deska se používá k ochraně některých typů stavebních konstrukcí před požárem, na stavbu protipožárních a předsazených stěn, výplně či pláště protipožárních dveří, akustické panely, nábytek, podlahové a akustické panely, jako obklady chodeb (CHÚC) vstupních a shromažďovacích prostorů, pro výrobu nábytku, recepcí do těchto prostorů, školky a školy, nemocnice, banky, administrativní budovy, obytné komplexy, sály, divadla, kina, sportoviště, atd. Deska vyrobená z expandovaného vermikulitu, dřevní hmoty a organických pojiv. Tato deska se mechanickými vlastnostmi blíží desce dřevotřískové. I při vyšším obsahu dřevní hmoty si zachovává vysokou požární odolnost. Použití: Grenamat C se používá především na protipožární dveře dřevěné EI 3 a 45, zárubně protipožárních dveří, repliky a konstrukce historických dveřních křídel s požadavkem požární odolnosti a velmi dobré akustické izolace. Reakce na oheň dle ČSN EN 3 5-, třída - C s2, d, Klasifikace pro podlahy Cfl - s. Deska Grenamat AL je zároveň odzkoušena spolu s povrchovými úpravami fólií CPL a přírodní dýhou. Reakce na oheň Grenamat AL s povrchem CPL nebo dýhou dle ČSN EN 3 5-, třída A2 - s,d Reakce na oheň dle ČSN EN 3 5-, třída B - s, d, Klasifikace pro podlahy Bfl - s. Reakce na oheň samotné desky bez povrchové úpravy dle ČSN EN 3 5-, třída A Základní formát desek.22 x 2.44 mm, možnost prodloužení až na 3. mm nebo spec. formátů Tloušťka - 4 mm Objemová hmotnost - kg/m 3 Další informace vám rádi předložíme na vyžádání. 3

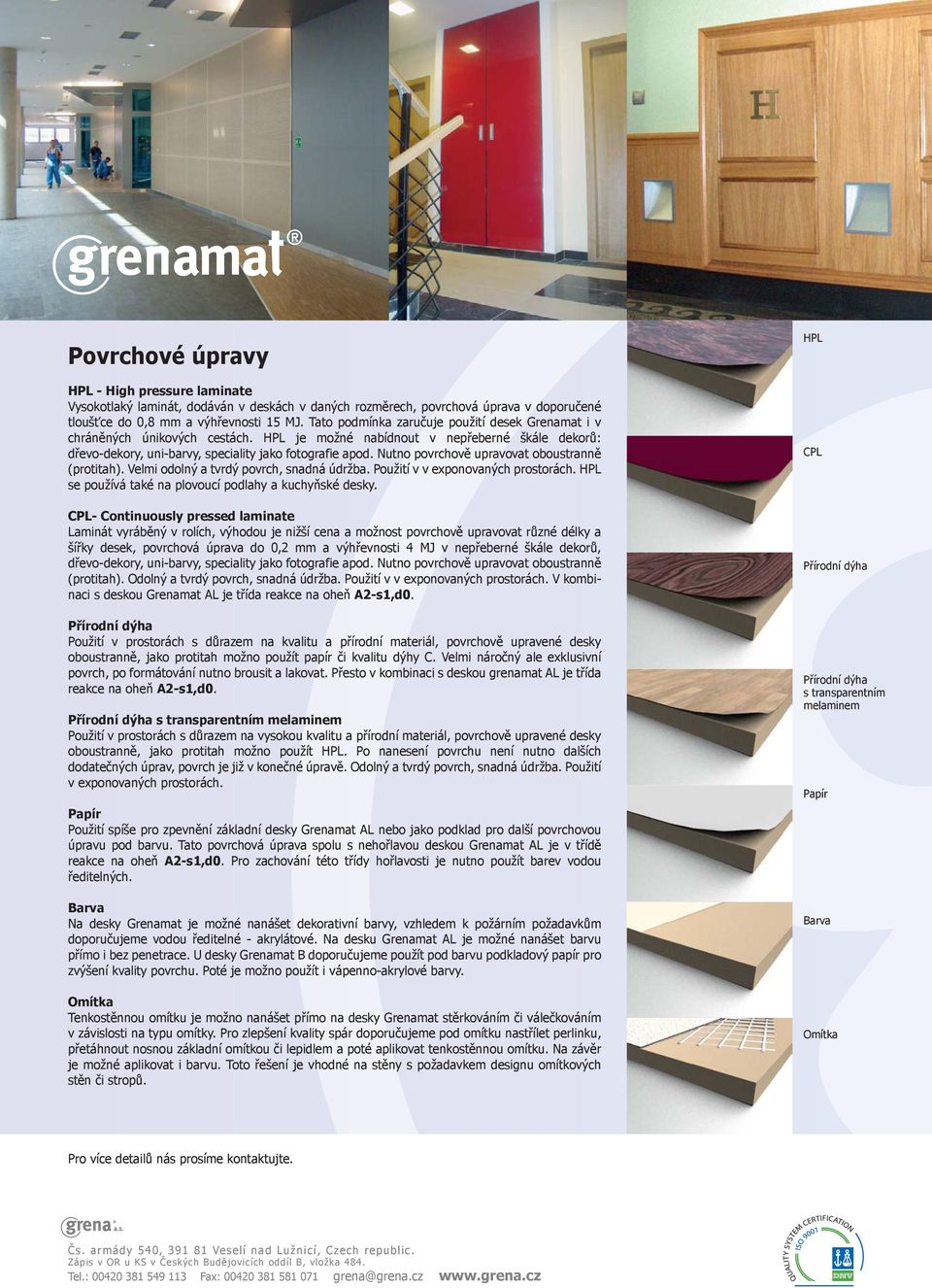

4 Povrchové úpravy HPL - High pressure laminate Vysokotlaký laminát, dodáván v deskách v daných rozměrech, povrchová úprava v doporučené tloušťce do,8 mm a výhřevnosti 5 MJ. Tato podmínka zaručuje použití desek Grenamat i v chráněných únikových cestách. HPL je možné nabídnout v nepřeberné škále dekorů: dřevo-dekory, uni-barvy, speciality jako fotografie apod. Nutno povrchově upravovat oboustranně (protitah). Velmi odolný a tvrdý povrch, snadná údržba. Použití v v exponovaných prostorách. HPL se používá také na plovoucí podlahy a kuchyňské desky. CPL- Continuously pressed laminate Laminát vyráběný v rolích, výhodou je nižší cena a možnost povrchově upravovat různé délky a šířky desek, povrchová úprava do,2 mm a výhřevnosti 4 MJ v nepřeberné škále dekorů, dřevo-dekory, uni-barvy, speciality jako fotografie apod. Nutno povrchově upravovat oboustranně (protitah). Odolný a tvrdý povrch, snadná údržba. Použití v v exponovaných prostorách. V kombinaci s deskou Grenamat AL je třída reakce na oheň A2-s,d. Přírodní dýha Použití v prostorách s důrazem na kvalitu a přírodní materiál, povrchově upravené desky oboustranně, jako protitah možno použít papír či kvalitu dýhy C. Velmi náročný ale exklusivní povrch, po formátování nutno brousit a lakovat. Přesto v kombinaci s deskou grenamat AL je třída reakce na oheň A2-s,d. Přírodní dýha s transparentním melaminem Použití v prostorách s důrazem na vysokou kvalitu a přírodní materiál, povrchově upravené desky oboustranně, jako protitah možno použít HPL. Po nanesení povrchu není nutno dalších dodatečných úprav, povrch je již v konečné úpravě. Odolný a tvrdý povrch, snadná údržba. Použití v exponovaných prostorách. Papír Použití spíše pro zpevnění základní desky Grenamat AL nebo jako podklad pro další povrchovou úpravu pod barvu. Tato povrchová úprava spolu s nehořlavou deskou Grenamat AL je v třídě reakce na oheň A2-s,d. Pro zachování této třídy hořlavosti je nutno použít barev vodou ředitelných. Barva Na desky Grenamat je možné nanášet dekorativní barvy, vzhledem k požárním požadavkům doporučujeme vodou ředitelné - akrylátové. Na desku Grenamat AL je možné nanášet barvu přímo i bez penetrace. U desky Grenamat B doporučujeme použít pod barvu podkladový papír pro zvýšení kvality povrchu. Poté je možno použít i vápenno-akrylové barvy. Omítka Tenkostěnnou omítku je možno nanášet přímo na desky Grenamat stěrkováním či válečkováním v závislosti na typu omítky. Pro zlepšení kvality spár doporučujeme pod omítku nastřílet perlinku, přetáhnout nosnou základní omítkou či lepidlem a poté aplikovat tenkostěnnou omítku. Na závěr je možné aplikovat i barvu. Toto řešení je vhodné na stěny s požadavkem designu omítkových stěn či stropů. HPL CPL Přírodní dýha Přírodní dýha s transparentním melaminem Papír Barva Omítka Pro více detailů nás prosíme kontaktujte. Čs. armády 54, 39 8 Veselí nad Lužnicí, Czech republic. Zápis v OR u KS v Českých Budějovicích oddíl B, vložka 484. Tel.: Fax:

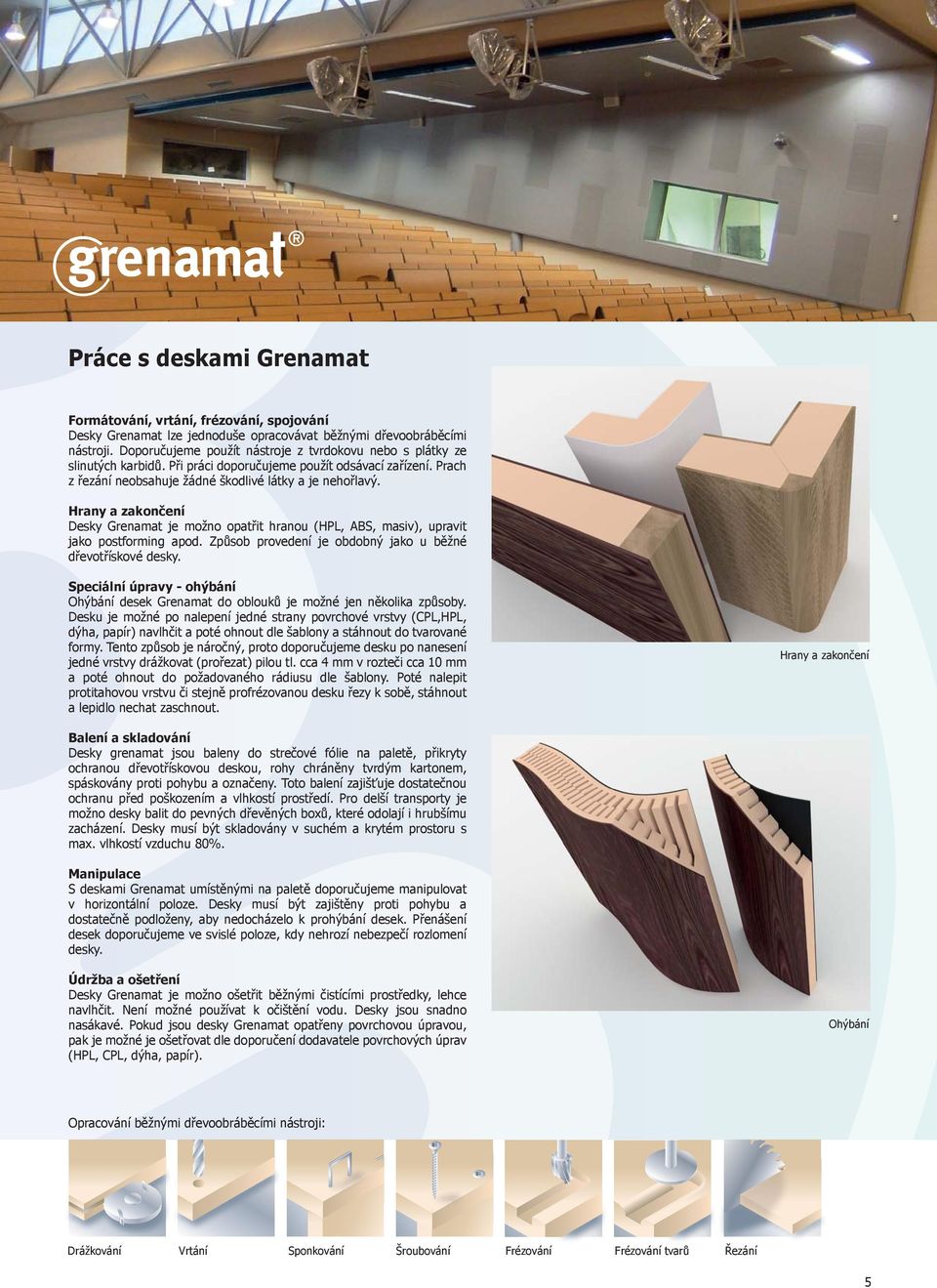

5 Práce s deskami Grenamat Formátování, vrtání, frézování, spojování Desky Grenamat lze jednoduše opracovávat běžnými dřevoobráběcími nástroji. Doporučujeme použít nástroje z tvrdokovu nebo s plátky ze slinutých karbidů. Při práci doporučujeme použít odsávací zařízení. Prach z řezání neobsahuje žádné škodlivé látky a je nehořlavý. Hrany a zakončení Desky Grenamat je možno opatřit hranou (HPL, ABS, masiv), upravit jako postforming apod. Způsob provedení je obdobný jako u běžné dřevotřískové desky. Speciální úpravy - ohýbání Ohýbání desek Grenamat do oblouků je možné jen několika způsoby. Desku je možné po nalepení jedné strany povrchové vrstvy (CPL,HPL, dýha, papír) navlhčit a poté ohnout dle šablony a stáhnout do tvarované formy. Tento způsob je náročný, proto doporučujeme desku po nanesení jedné vrstvy drážkovat (prořezat) pilou tl. cca 4 mm v rozteči cca mm a poté ohnout do požadovaného rádiusu dle šablony. Poté nalepit protitahovou vrstvu či stejně profrézovanou desku řezy k sobě, stáhnout a lepidlo nechat zaschnout. Hrany a zakončení Balení a skladování Desky grenamat jsou baleny do strečové fólie na paletě, přikryty ochranou dřevotřískovou deskou, rohy chráněny tvrdým kartonem, spáskovány proti pohybu a označeny. Toto balení zajišťuje dostatečnou ochranu před poškozením a vlhkostí prostředí. Pro delší transporty je možno desky balit do pevných dřevěných boxů, které odolají i hrubšímu zacházení. Desky musí být skladovány v suchém a krytém prostoru s max. vlhkostí vzduchu 8%. Manipulace S deskami Grenamat umístěnými na paletě doporučujeme manipulovat v horizontální poloze. Desky musí být zajištěny proti pohybu a dostatečně podloženy, aby nedocházelo k prohýbání desek. Přenášení desek doporučujeme ve svislé poloze, kdy nehrozí nebezpečí rozlomení desky. Údržba a ošetření Desky Grenamat je možno ošetřit běžnými čistícími prostředky, lehce navlhčit. Není možné používat k očištění vodu. Desky jsou snadno nasákavé. Pokud jsou desky Grenamat opatřeny povrchovou úpravou, pak je možné je ošetřovat dle doporučení dodavatele povrchových úprav (HPL, CPL, dýha, papír). Ohýbání Opracování běžnými dřevoobráběcími nástroji: Drážkování Vrtání Sponkování Šroubování Frézování Frézování tvarů Řezání 5

6 Spojování desek a montážní způsoby H Profily Typ H Typ H Typ H s překrytím Otevřená styčná spára Otevřená spára (6 mm) Překrytá spára Klipsy Typ CRP 6 Typ CROR Typ CROD Typ CROS Typ CRP 76 Vyrovnávací spára 3 mm Vyrovnávací spára max. 2 mm Vyrovnávací spára max. 3,4 mm Okrajový profil Okrajový profil krycí Čs. armády 54, 39 8 Veselí nad Lužnicí, Czech republic. Zápis v OR u KS v Českých Budějovicích oddíl B, vložka 484. Tel.: Fax:

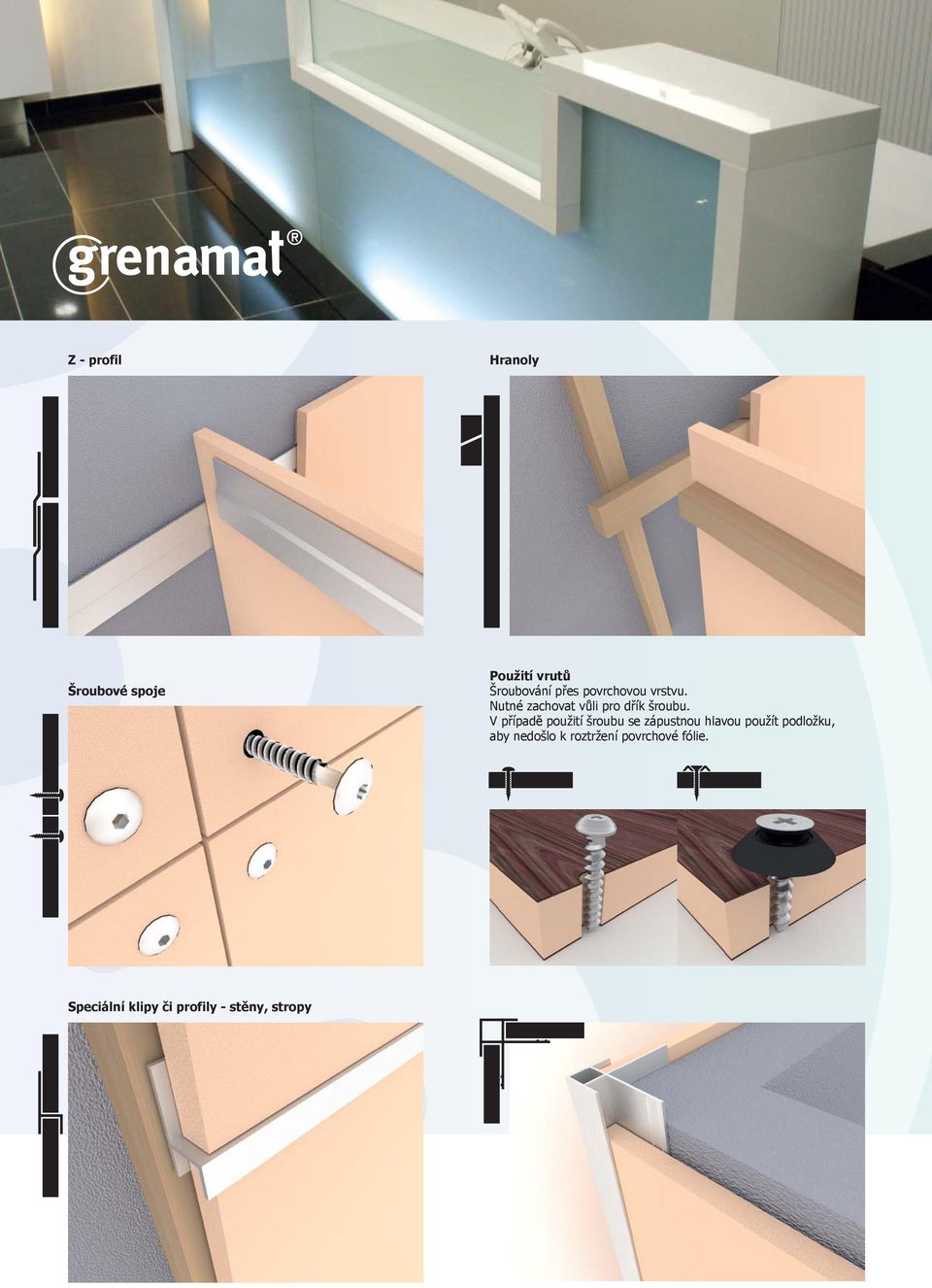

7 Z - profil Hranoly Šroubové spoje Použití vrutů Šroubování přes povrchovou vrstvu. Nutné zachovat vůli pro dřík šroubu. V případě použití šroubu se zápustnou hlavou použít podložku, aby nedošlo k roztržení povrchové fólie. Speciální klipy či profily - stěny, stropy

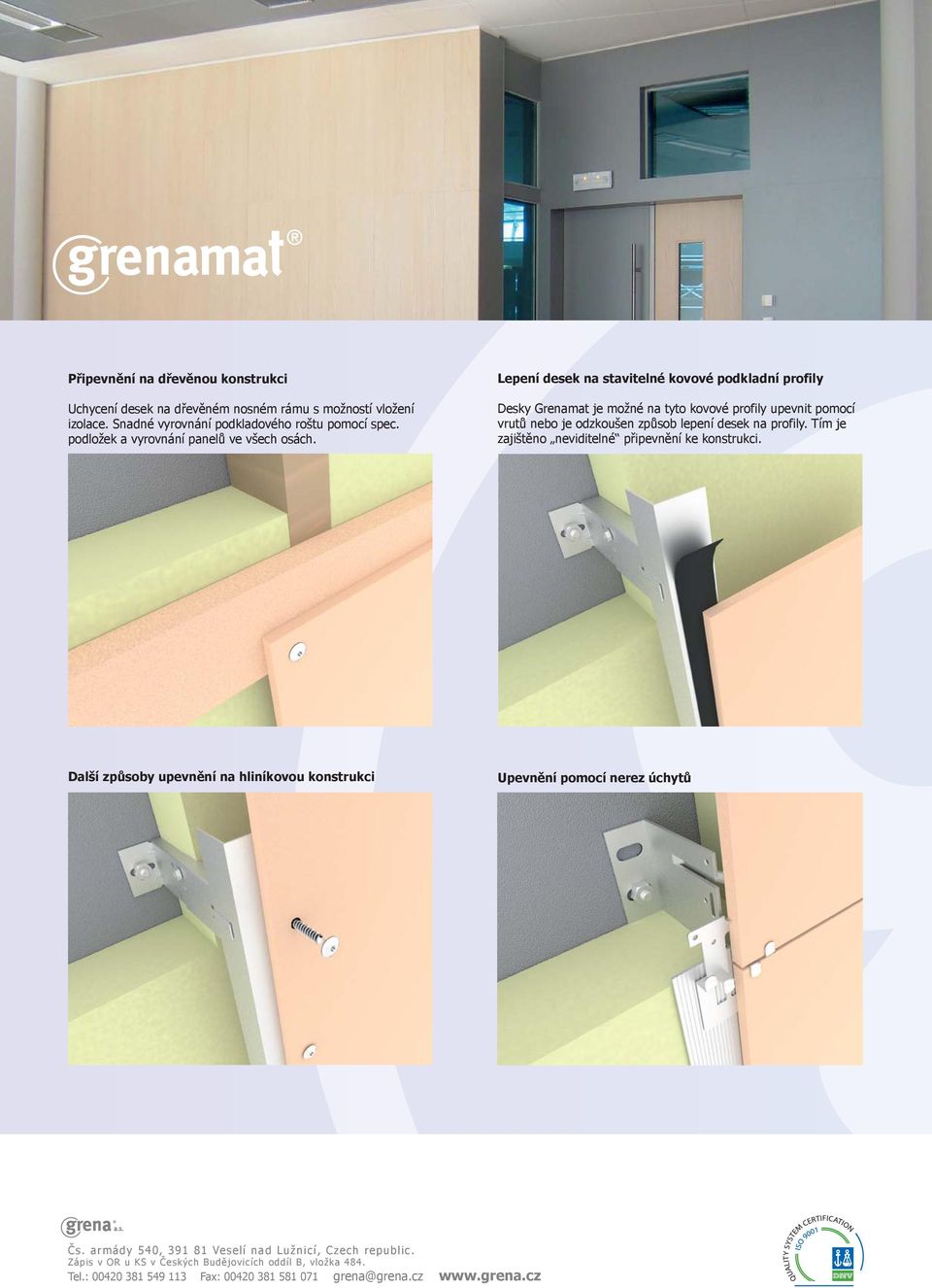

8 Připevnění na dřevěnou konstrukci Uchycení desek na dřevěném nosném rámu s možností vložení izolace. Snadné vyrovnání podkladového roštu pomocí spec. podložek a vyrovnání panelů ve všech osách. Lepení desek na stavitelné kovové podkladní profily Desky Grenamat je možné na tyto kovové profily upevnit pomocí vrutů nebo je odzkoušen způsob lepení desek na profily. Tím je zajištěno neviditelné připevnění ke konstrukci. Další způsoby upevnění na hliníkovou konstrukci Upevnění pomocí nerez úchytů Čs. armády 54, 39 8 Veselí nad Lužnicí, Czech republic. Zápis v OR u KS v Českých Budějovicích oddíl B, vložka 484. Tel.: Fax:

9 Upevnění lepením Upevnění pomocí vrutů Upevnění pomocí vrutů Další způsoby upevnění desek Grenamat jsou stále ve vývoji. Požádejte nás o případné další možnosti. 9

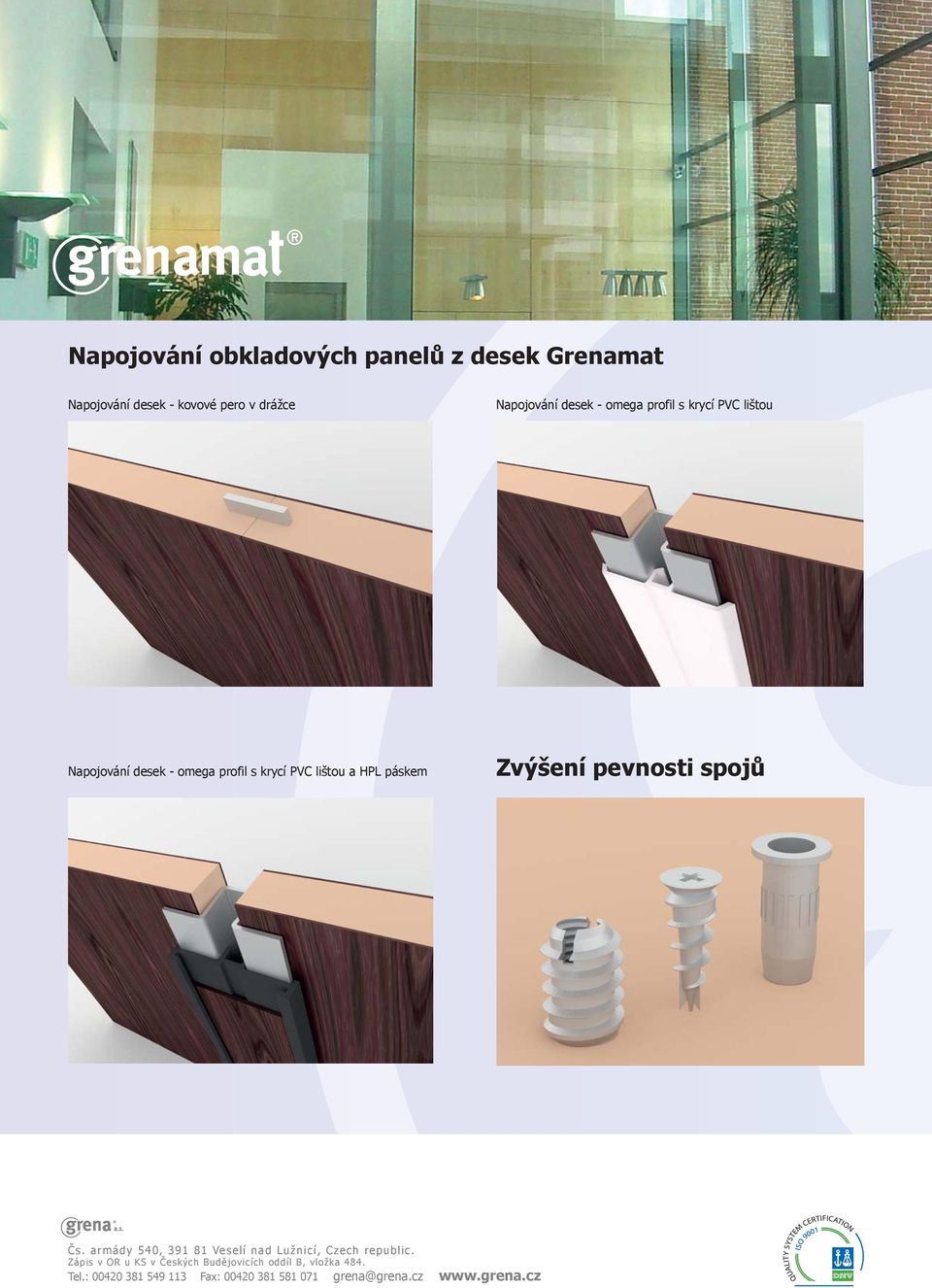

10 Napojování obkladových panelů z desek Grenamat Napojování desek - kovové pero v drážce Napojování desek - omega profil s krycí PVC lištou Napojování desek - omega profil s krycí PVC lištou a HPL páskem Zvýšení pevnosti spojů Čs. armády 54, 39 8 Veselí nad Lužnicí, Czech republic. Zápis v OR u KS v Českých Budějovicích oddíl B, vložka 484. Tel.: Fax:

11 Akustické obklady stěn a stropů Akustické obklady zvuk účinně pohlcují, odrážejí nebo rozptylují. S jejich pomocí dosahujeme v uzavřeném prostoru požadované akustické kvality, zejména snížení doby dozvuku a zlepšení poslechových podmínek. Jsou kombinovány z jednotlivých akustických prvků a materiálů, které v navržených sestavách tvoří vlastní interiérové obložení místnosti. Barevnost, typ perforace, druh materiálu obkladu lze vybrat z velkého množství nabízených povrchů. Ideální odraz zvuku: Ideální pohlcení zvuku: Částečné pohlcení zvuku: koeficient zvukové absorpce α (alfa) = koeficient zvukové absorpce α (alfa) = koeficient zvukové absorpce α (alfa) mezi a Společnost Grena a.s. se zabývá dodávkami a montáží materiálů pro různá řešení koncertních sálů, studií, divadel a kin. Materiály, které vyrábíme, mají velmi dobré akustické vlastnosti, nepřeberné množství povrchových úprav a tvarů. Materiály je možné dodat v třídě reakce na oheň A, A2 či B nebo C. Typické složení akustických panelů s deskami Grenamat Povrchová úprava Jádro - deska Grenamat Akustické rouno Pro více informací se prosím obraťte na naše obchodní zástupce, kteří vám doporučí vhodný typ akustického panelu, případně zajistí ve spolupráci se specializovanou firmou projekt ozvučení a následnou realizaci. Akustické návrhy a měření zajišťujeme ve spolupráci s firmou AVA JH s.r.o.

12 Typy a vlastnosti akustických panelů Typ: AK Provedení akustického panelu: - Grenamat AL, nehořlavý A, případně A2 - s,d - Grenamat B, třída B-s,d - Povrchová úprava - HPL, CPL, dýha - Perforace 5,34 % - Velikost panelu 6 x 6; x 6 mm - Tloušťka jádra, 2 nebo 6 mm, dle typu - Polepeno akustickým rounem - Provedení hran dle požadavku Horní plocha Ø8 Akustické rouno tl. mm lepeno na rubovou stranu,2 V grafech jsou uvedeny naměřené veličiny činitele pohltivosti α (alfa) bezrozměrné v závislosti na /3 okt. frekvenčních pásmech Hz.,2,2,8,6,4,2 2 Čs. armády 54, 39 8 Veselí nad Lužnicí, Czech republic. Zápis v OR u KS v Českých Budějovicích oddíl B, vložka 484. Tel.: Fax: Výška svěšení 255 mm Výška svěšení 55 mm Výška svěšení 5 mm,8,6,4,2 2

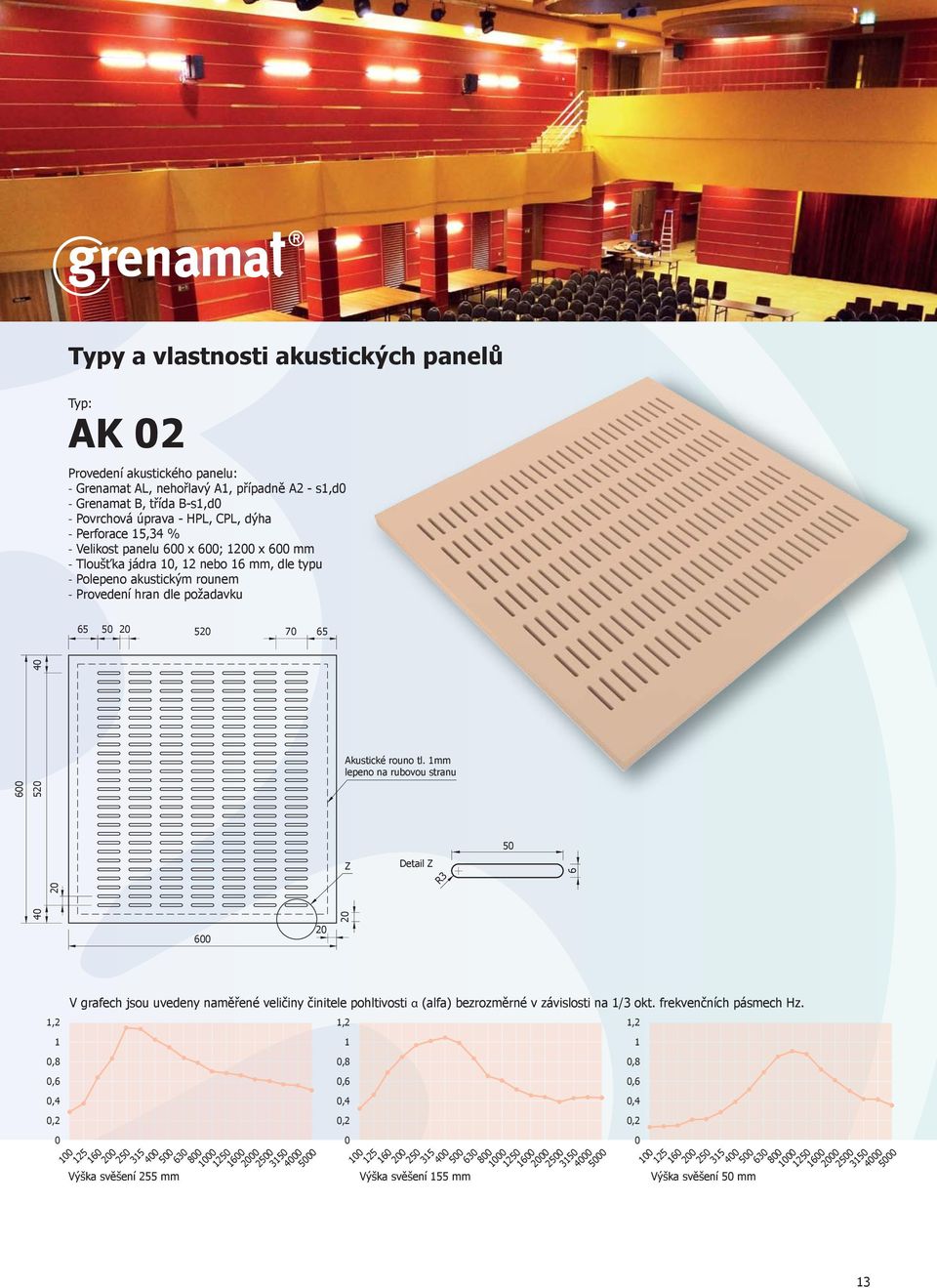

13 Typy a vlastnosti akustických panelů Typ: AK 2 Provedení akustického panelu: - Grenamat AL, nehořlavý A, případně A2 - s,d - Grenamat B, třída B-s,d - Povrchová úprava - HPL, CPL, dýha - Perforace 5,34 % - Velikost panelu 6 x 6; x 6 mm - Tloušťka jádra, 2 nebo 6 mm, dle typu - Polepeno akustickým rounem - Provedení hran dle požadavku Akustické rouno tl. mm lepeno na rubovou stranu Z 2 Detail Z R3 5 6,2 V grafech jsou uvedeny naměřené veličiny činitele pohltivosti α (alfa) bezrozměrné v závislosti na /3 okt. frekvenčních pásmech Hz.,2,2,8,6,4,2 2,8,6,4,2 2 Výška svěšení 255 mm Výška svěšení 55 mm Výška svěšení 5 mm,8,6,4,2 2 3

14 Typy a vlastnosti akustických panelů Typ: AK 3 Provedení akustického panelu: - Grenamat AL, nehořlavý A, případně A2 - s,d - Povrchová úprava - HPL, CPL, dýha - Perforace 5,44 % - Velikost panelu 6 x 6; x 6 mm - Tloušťka jádra nebo 2 mm - Polepeno akustickým rounem - Provedení hran dle požadavku Otvory x mm průchozí Akustické rouno tl. mm lepeno na rubovou stranu 4 4 6,2 V grafech jsou uvedeny naměřené veličiny činitele pohltivosti α (alfa) bezrozměrné v závislosti na /3 okt. frekvenčních pásmech Hz.,2,2,8,6,4,2 2 Čs. armády 54, 39 8 Veselí nad Lužnicí, Czech republic. Zápis v OR u KS v Českých Budějovicích oddíl B, vložka 484. Tel.: Fax: Výška svěšení 255 mm Výška svěšení 55 mm Výška svěšení 5 mm,8,6,4,2 2

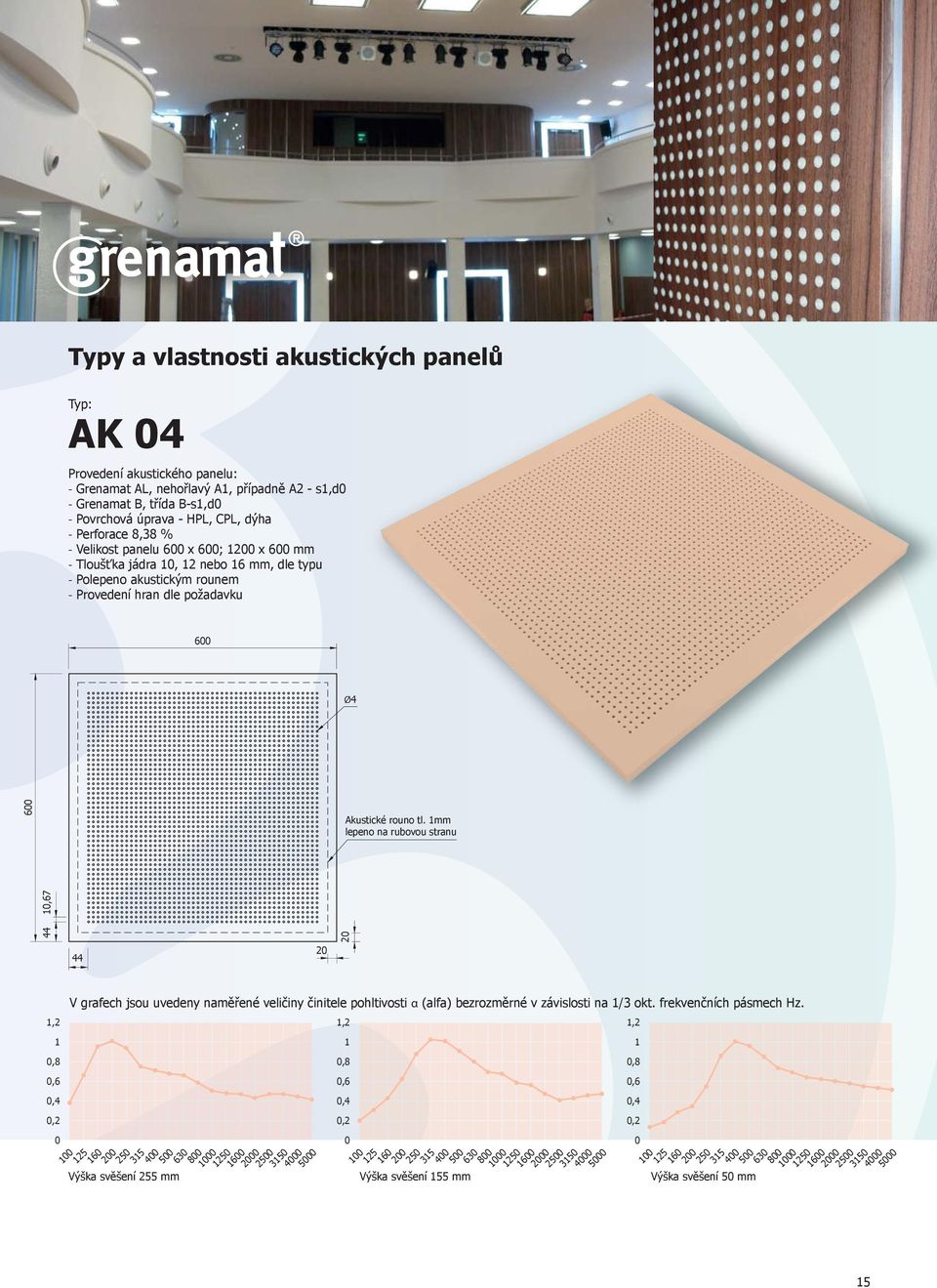

15 Typy a vlastnosti akustických panelů Typ: AK 4 Provedení akustického panelu: - Grenamat AL, nehořlavý A, případně A2 - s,d - Grenamat B, třída B-s,d - Povrchová úprava - HPL, CPL, dýha - Perforace 8,38 % - Velikost panelu 6 x 6; x 6 mm - Tloušťka jádra, 2 nebo 6 mm, dle typu - Polepeno akustickým rounem - Provedení hran dle požadavku 6 Ø4 6 Akustické rouno tl. mm lepeno na rubovou stranu 44, ,2 V grafech jsou uvedeny naměřené veličiny činitele pohltivosti α (alfa) bezrozměrné v závislosti na /3 okt. frekvenčních pásmech Hz.,2,2,8,6,4,2 2,8,6,4,2 2 Výška svěšení 255 mm Výška svěšení 55 mm Výška svěšení 5 mm,8,6,4,2 2 5

16 Typy a vlastnosti akustických panelů Typ: AK 5 Provedení akustického panelu: - Grenamat AL, nehořlavý A, případně A2 - s,d - Grenamat B, třída B-s,d - Povrchová úprava - HPL, CPL, dýha - Perforace 4,83 % - Velikost panelu 6 x 6; x 6 mm - Tloušťka jádra, 2 nebo 6 mm - Polepeno akustickým rounem - Provedení hran dle požadavku Akustické rouno tl. mm lepeno na rubovou stranu 6 2 2,2 V grafech jsou uvedeny naměřené veličiny činitele pohltivosti α (alfa) bezrozměrné v závislosti na /3 okt. frekvenčních pásmech Hz.,2,2,8,6,4,2 2 Čs. armády 54, 39 8 Veselí nad Lužnicí, Czech republic. Zápis v OR u KS v Českých Budějovicích oddíl B, vložka 484. Tel.: Fax: Výška svěšení 255 mm Výška svěšení 55 mm Výška svěšení 5 mm,8,6,4,2 2

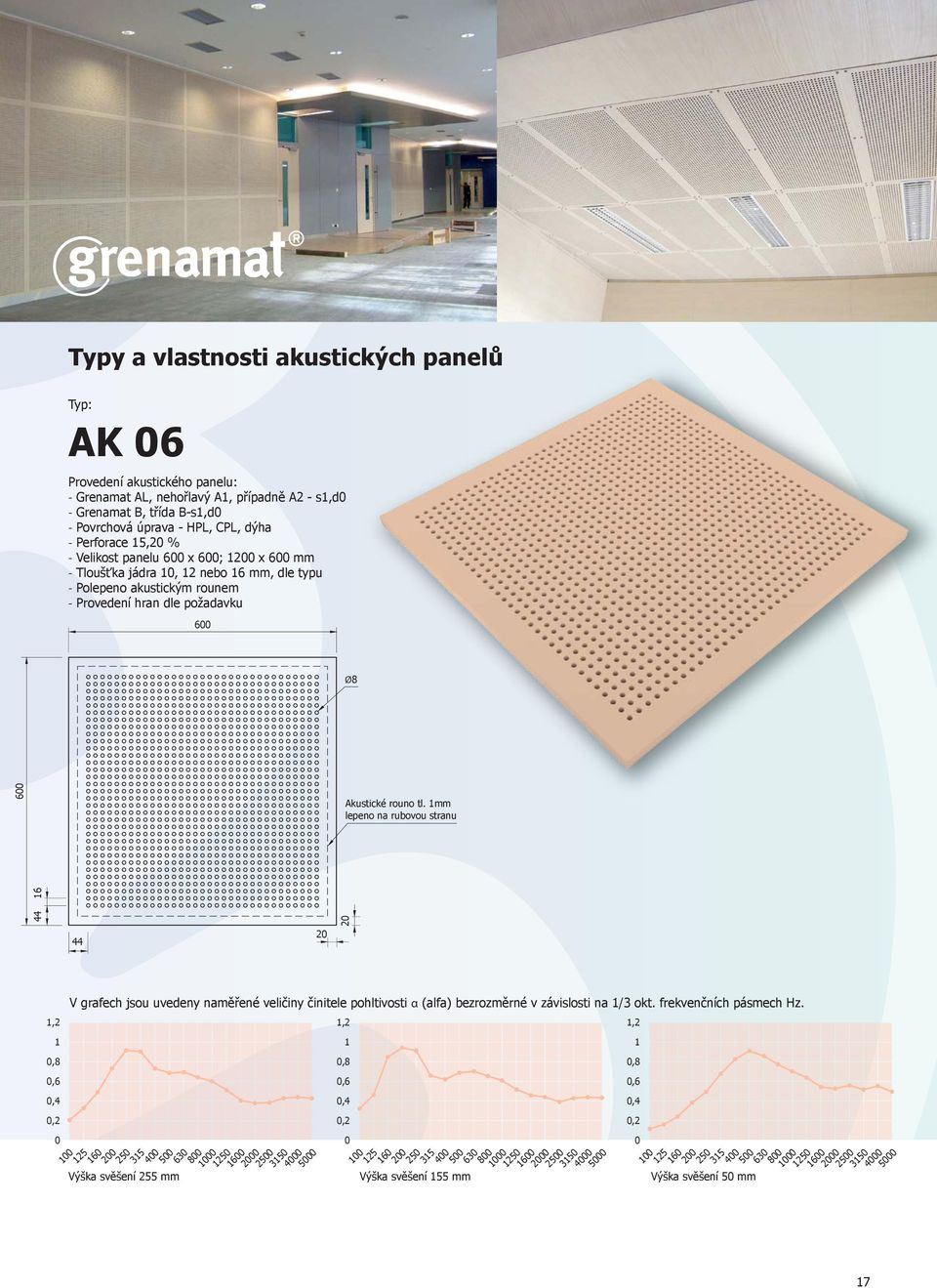

17 Typy a vlastnosti akustických panelů Typ: AK 6 Provedení akustického panelu: - Grenamat AL, nehořlavý A, případně A2 - s,d - Grenamat B, třída B-s,d - Povrchová úprava - HPL, CPL, dýha - Perforace 5,2 % - Velikost panelu 6 x 6; x 6 mm - Tloušťka jádra, 2 nebo 6 mm, dle typu - Polepeno akustickým rounem - Provedení hran dle požadavku 6 Ø8 6 Akustické rouno tl. mm lepeno na rubovou stranu ,2 V grafech jsou uvedeny naměřené veličiny činitele pohltivosti α (alfa) bezrozměrné v závislosti na /3 okt. frekvenčních pásmech Hz.,2,2,8,6,4,2 2,8,6,4,2 2 Výška svěšení 255 mm Výška svěšení 55 mm Výška svěšení 5 mm,8,6,4,2 2 7

18 Typy a vlastnosti akustických panelů Typ: AK 7 Provedení akustického panelu: - Grenamat AL, nehořlavý A, případně A2 - s,d - Grenamat B, třída B-s,d - Povrchová úprava - HPL, CPL, dýha - Perforace 7,33 % - Velikost panelu 6 x 6; x 6 mm - Tloušťka 6 mm - Polepeno akustickým rounem - Provedení hran dle požadavku Akustické rouno tl. mm lepeno na rubovou stranu 4,2 V grafech jsou uvedeny naměřené veličiny činitele pohltivosti α (alfa) bezrozměrné v závislosti na /3 okt. frekvenčních pásmech Hz.,2,2,8,6,4,2 2 Čs. armády 54, 39 8 Veselí nad Lužnicí, Czech republic. Zápis v OR u KS v Českých Budějovicích oddíl B, vložka 484. Tel.: Fax: Výška svěšení 255 mm Výška svěšení 55 mm Výška svěšení 5 mm,8,6,4,2 2

19 Typy a vlastnosti akustických panelů Typ: AK 8 Provedení akustického panelu: - Grenamat AL, nehořlavý A, případně A2 - s,d - Grenamat B, třída B-s,d - Povrchová úprava - HPL, CPL, dýha - Perforace 3 % - Velikost panelu 6 x 6; x 6 mm - Tloušťka 5 mm - Polepeno akustickým rounem - Provedení hran dle požadavku Akustické rouno tl. mm lepeno na rubovou stranu,2 V grafech jsou uvedeny naměřené veličiny činitele pohltivosti α (alfa) bezrozměrné v závislosti na /3 okt. frekvenčních pásmech Hz.,2,2,8,6,4,2 2,8,6,4,2 2 Výška svěšení 255 mm Výška svěšení 55 mm Výška svěšení 5 mm,8,6,4,2 2 9

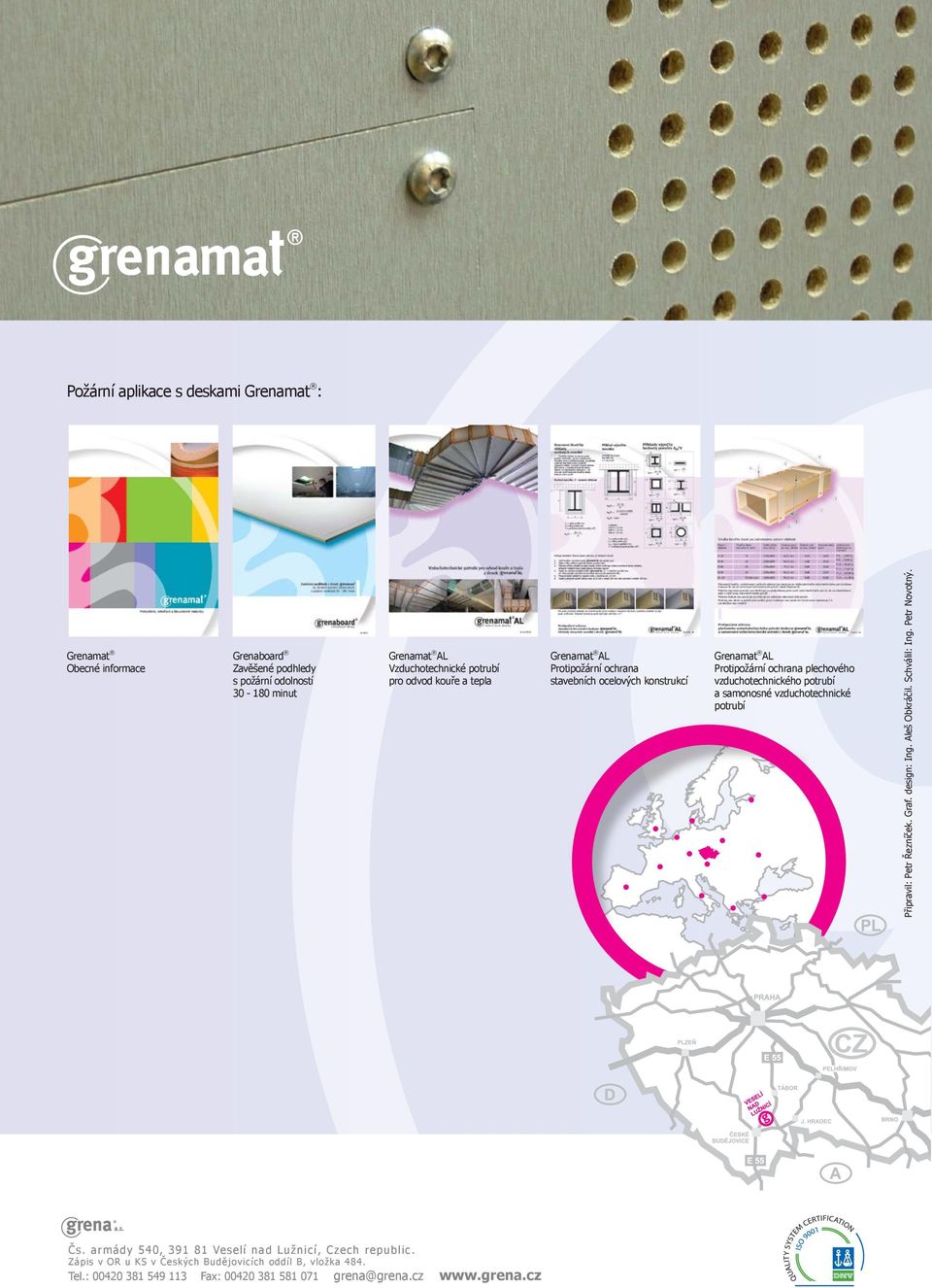

20 Požární aplikace s deskami Grenamat : Grenamat Obecné informace Grenaboard Zavěšené podhledy s požární odolností 3-8 minut Grenamat AL Vzduchotechnické potrubí pro odvod kouře a tepla Grenamat AL Protipožární ochrana stavebních ocelových konstrukcí Grenamat AL Protipožární ochrana plechového vzduchotechnického potrubí a samonosné vzduchotechnické potrubí Připravil: Petr Řezníček. Graf. design: Ing. Aleš Obkráčil. Schválil: Ing. Petr Novotný. Čs. armády 54, 39 8 Veselí nad Lužnicí, Czech republic. Zápis v OR u KS v Českých Budějovicích oddíl B, vložka 484. Tel.: Fax:
