F1.1 - Architektonické a stavebně technické řešení. F Technická zpráva

Transkript

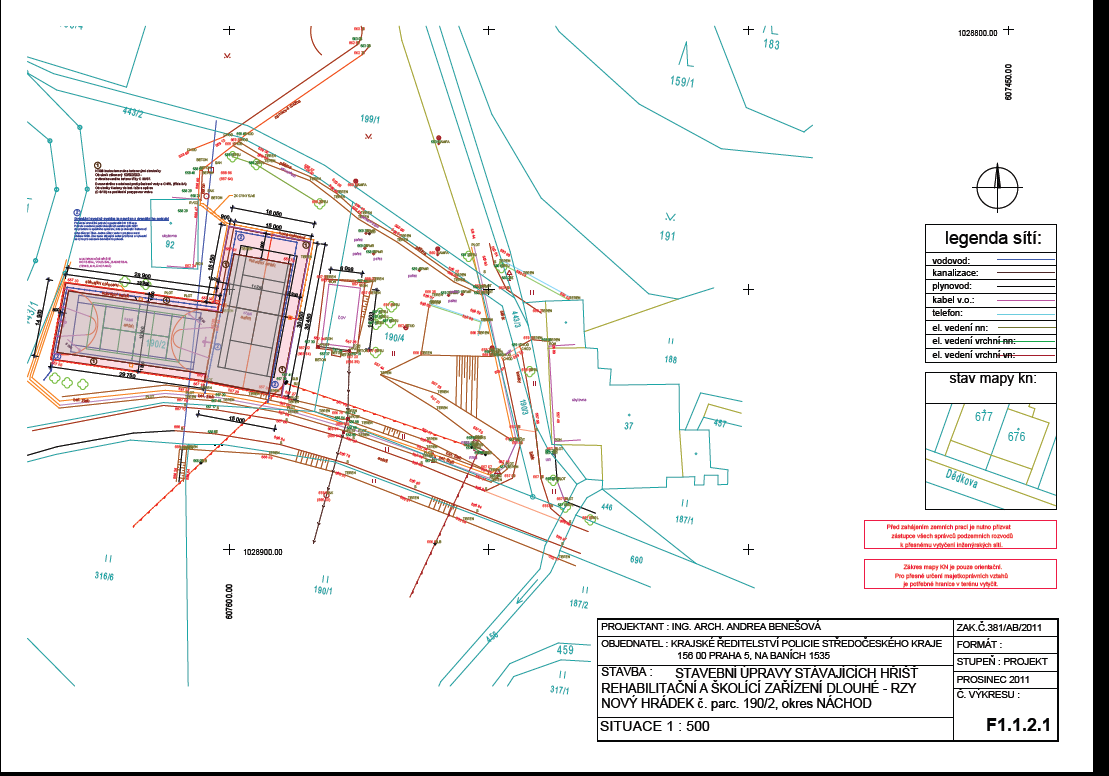

1 REHABILITAČNÍ A ŠKOLÍCÍ ZAŘÍZENÍ STÁVEBNÍ ÚPRAVY STÁVAJÍCÍCH HŘIŠŤ Dlouhé Rzy - okres Náchod Česká republika Krajské ředitelství policie Středočeského kraje F1.1 - Architektonické a stavebně technické řešení F Technická zpráva Stavebník : Česká republiky Správa Středočeského kraje Na Baních 1304, PRAHA 5 Projektant : Ing. Arch. Andréa Benešová, Jiţní 870, Hradec Králové 3 IČO , autorizace č ČKA Stavba : REHABILITAČNÍ A ŠKOLÍCÍ ZAŘÍZENÍ STAVEBNÍ ÚPRAVY STÁVAJÍCÍCH HŘIŠŤ V AREÁLU Dlouhé Rzy okres Náchod Parcela : č.p. 190/2, k.ú Dlouhé 2739m 2 zahrada Vlastnické právo : Česká republika Příslušnost hospodařit s majetkem státu: Krajské ředitelství policie Středočeského kraje Na Baních 1535, Praha, Zbraslav, Stupeň projektové dokumentace : Dokumentace pro stavební řízení DSP Datum : Prosinec 2011 a) účel objektu, - č.p. 190/2, k.ú Dlouhé 2739 m 2 zahrada 2 hřiště na volejbal, nohejbal apod. jejichţ rozměry a povrchy ( rozpraskaný asfalt ) nevyhovují poţadavkům pro tyto sporty Pozemky a objekty jsou v majetku - Vlastnické právo : Krajské ředitelství policie Středočeského kraje, Na Baních 1535, Praha, Zbraslav, Pozemek se nenachází v chráněné krajinné oblasti Orlické hory, v ochranném pásmu, areál není v záplavovém území. Stavba se nachází v areálu, kde jsou stávající obsluţné komunikace s napojením na silnici III. třídy č. 285 Olešnice v OH Nové Město n.m., vedle hřiště je sloup vrchního elektrického vedení, v blízkosti je stavba Čistírna odpadních vod a objekt č. 001 generálská vila. Hřiště jsou situována v nejniţší části areálu, pozemek pod hřišti končí opěrnou zdí nad komunikací. b) zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a uţívání objektu osobami s omezenou schopností pohybu a orientace, Stávající hřiště se nenachází v chráněné krajinné oblasti Orlické hory. Areál není v záplavovém území. Areál je dopravně napojen na silnici III. třídy č. 285 Nové Město nad Metují Olešnice v Orl. horách. Řešení bezbariérového uţívání Plnění vyhlášky 398/2009 Sb. o bezbariérovém uţívání staveb osobami s omezenou schopností pohybu a orientace se úpravami hřišť nezmění. Areál zařízení Dlouhé-Rzy zahrnuje ubytovací, společenské, školící a stravovací objekty. Součástí areálu je soustava vodních nádrţí, sjízdné chodníky, sadové úpravy a 2 hřiště, které nevyhovují rozměrově ani povrchem nárokům na rekreační sport. Úpravami hřišť se nezvýší počet zaměstnanců ani lůţek, tudíţ se nezvýší nárok na parkování, které je zajištěno v areálu.

2 c) kapacity, uţitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění, Velikost nových hřišť 30 x 15m 2x, tj. 450m 2 2x = 900m 2 Kapacita stavby Kapacita stavby je dána dispozicí hřišť. Po dokončení stavby dojde k rozšíření ploch stávajících sportovišť a tím vytvoření podmínek pro zvýšení intenzity vyuţití sportovní činnosti. Zahájení výstavby IV/2012 Předpokládaná lhůta výstavby 1 rok V projektové dokumentaci jsou splněny poţadavky dotčených orgánů. Technické poţadavky dle Vyhlášky č. 268/2009 Sb. jsou v projektové dokumentaci dodrţeny. d) technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na uţití objektu a jeho poţadovanou ţivotnost, Víceúčelová hřiště o rozměru 30x15 jsou navrţena v prostoru stávajících sportovních hřišť. Stávající hřiště se nenachází v chráněné krajinné oblasti Orlické hory. Areál není v záplavovém území. Areál je dopravně napojen na silnici III. třídy č. 285 Nové Město nad Metují Olešnice v Orl. horách. Areál zařízení Dlouhé-Rzy zahrnuje ubytovací, společenské, školící a stravovací objekty. Součástí areálu je soustava vodních nádrţí, sjízdné chodníky, sadové úpravy a 2 hřiště, které nevyhovují rozměrově ani povrchem nárokům na rekreační sport. Technické řešení Stávající asfaltová hřiště jsou popraskaná a jejich stav neumoţňuje přímou pokládku sportovního povrchu. Zároveň bylo investorem rozhodnuto, ţe nedojde k odbourání stávajících asfaltových ploch. Tyto budou vyuţity jako spodní zpevněná podkladní vrstva. Stávající plochy budou zároveň rozšířeny a je nutné dokonalým zhutněním podkladních vrstev zabránit tomu, aby docházelo k prasklinám mezi stávajícím a nově navrţeným podkladem. Z toho důvodu je navrţena nová skladba vrstev pod nově navrhovaný sportovní povrch. Nově navrţenými podkladními vrstvami bude zároveň vyrovnán spád stávajících hřišť 1,5% směrem ke stávajícímu spodnímu betonovému ţlabu u areálového opolocení, který je uzpůsoben k odvodu dešťových vod. Nové podkladní vrstvy jsou navrţeny ve dvou základních alternativách s asfaltovým kobercem a s drceným kamenivem i s ohledem na pouţitý sportovní povrch. Skladba s betonovou deskou je v dokumentaci zmíněna pouze jako moţnost řešení s ohledem na případný poţadavek dodavatele sportovního povrchu, který vzejde z výběrového řízení. Alt 1 a 2 počítá se základním obsypem stávajících hřišť štěrkopískem frakce 0-32 mm tl. 60 mm do úrovně stávajícího asfaltového povrchu. Vrstva Štěrkodrtě frakce mm tl. 150mm bude provedena pod celou plochou nových hřišť 909 m 2. Alternativy 3 a 4 jsou navrţeny s drceným kamenivem frakce v tl. 150 mm pouze okolo stávajícího asfaltového povrchu s vrchní hranou zahutněnou v úrovni vrchní hrany stávajícího asfaltu. jedná se o úspornou variantu a musí být odsouhlasena z vybraným dodavatelem sportovního povrchu. Alt. 1 skladba s asfaltovým kobercem sportovní povrch (um.tráva, tartan 20( 14) mm Polypropylénový kazetový povrch) AKDJ asfaltový koberec drenáţní jemnozrnný 40 mm AKOH asfaltový koberec otevřený hrubozrnný 50 mm drcené kamenivo (štěrkodrť) 0-4 mm 40 mm drcené kamenivo (štěrkodrť) 8-32 mm 40 mm drcené kamenivo (štěrkodrť) mm 150 mm štěrkopísek 60 mm rostly terén s drenáţí - zhutněné podloţí - Edef,2= 45 MPa

3 Alt. 2 skladba s drceným kamenivem sportovní povrch (um.tráva, tartan 20( 14) mm Polypropylénový kazetový povrch) oddělovací a zpevňovací vodopropustná PP tkaná geotextilie 215 gr/m2. drcené kamenivo frakce 0-4 mm max. 20 mm Hutnit za vlhka na dokonale zhutněný podklad drcené kamenivo frakce 4-8 mm 50 mm drcené kamenivo frakce 8-32 mm 60 mm drcené kamenivo frakce mm 150 mm štěrkopísek frakce 0-32 mm 60 mm rostlý terén s s drenáţí - zhutněné podloţí - Edef,2= 45 MPa Hřiště budou lemována betonovými obrubníky. Obrubník záhonový 50/500/200 z vibrolisovaného betonu třídy C 30/37. Dvouvrstvého s odolnost proti působení vody a CHRL (třída 3A). Obrubníky kladeny do bet. loţe s opěrou (C 8/10) na podkladní posypovou vrstvu. Drenáţní svodný systém je navrţen z drenáţního potrubí Flexibilní drenáţní potrubí s geotextílii DN 125 mm Potrubí svedeno podél stávajících asfaltových hřišť do prostoru u spodního oplocení, kde je stávající betonový odvodňovací ţlab. Jedna větev vede v prostoru mezi oběma hřišti. Zde bude stávající asfalt proříznut a vyhloubí se rýha pro osazení drenáţního potrubí. Odvodnění bude zajištěno podélným a příčným vyspárováním po provedení odkopávky do předepsané úrovně. Vyspádování bude odpovídat stávajícím terénním poměrům. Drenáţ bude provedena ve sklonu min. 0,5%. Potrubí bude vedeno v rýze s obsypem z drceného kameniva frakce 11-22mm. Obsyp je nutno obalit geotextílií 300g/m2, dosyp ze štěrkodrti frakce 32-63mm. Při provádění drenáţe je nutno se řídit postupem daným dodavatelem povrchu Osvětlení hřišť bude dle projektu elektro. Oddrenáţování bude odvedeno ke stávajícímu ţlabu u spodního oplocení. AKDJ Asfaltový koberec drenáţní jemnozrnný Asfaltový koberec drenáţní PA (Porous Asphalt) 2.5 Asfaltové vrstvy Staré označení asfaltových vrstev ČSN , TP 109 a ČSN označovaly jednotlivé asfaltové vrstvy takto: Asfaltový beton AB Asfaltový koberec tenký AKT Asfaltový koberec mastixový AKM Asfaltový koberec drenáţní AKD Asfaltový koberec otevřený AKO Obalované kamenivo OK Litý asfalt LA Nové označení asfaltových vrstev Pro provádění a kontrolu hutněných asfaltových vrstev platí ČSN , pro vrstvy z litého asfaltu ČSN Tyto ČSN navazují na ČSN EN ,2,5,6,7 a ČSN EN pro R-materiál. Poţadavky na kamenivo do asfaltových směsí jsou uvedeny v ČSN EN , poţadavky na pojiva v ČSN EN 12591, ČSN EN a ČSN EN Asfaltové vrstvy recyklované za studena se vyrábí podle TP 208, asfaltové vrstvy recyklované na místě za horka podle TP 209. V citovaných normách je pouţito následující označení vrstev: Asfaltový beton AC (Asphalt Concrete)

4 Asfaltový beton pro velmi tenké vrstvy BBTM (Bétons bitumineux très minces) Asfaltový koberec mastixový SMA (Stone Mastic Asphalt) Asfaltový koberec drenáţní PA (Porous Asphalt) Asfaltový koberec otevřený AKO (Asfaltový koberec otevřený) Litý asfalt MA (Mastic Asphalt) Hřiště budou lemována betonovými obrubníky. Obrubník záhonový 50/500/200 z vibrolisovaného betonu třídy C 30/37. Dvouvrstvého s odolnost proti působení vody a CHRL (třída 3A) Obrubníky kladeny do bet. loţe s opěrou (C 8/10) na podkladní posypovou vrstvu. Vlastnosti obrubníku záhonového obrubníky jsou vyrobeny z prostého, vibrolisovaného betonu C 30/37, dvouvrstvého vyzbačují se odolnost proti působení vody a CHRL (třída 3A) Obrubník záhonový 50/500/200 Víceúčelová hřiště jsou navrţena s umělým povrchem uloţeným na loţní a podkladní vrstvy z nestmelených materiálů. Skladba dle jednotlivých alternativ. Podkladní vrstvy budou provedeny na řádně urovnanou, vyspádovanou a zhutněnou pláň. Pláň musí vyhovovat minimální hodnotě modulu přetvárnosti Edef,2 = 45 Mpa, stanoveného dle _SN : Kontrola zhutnění bude provedena statickou zatěţovací deskou dle _SN Kontrola zhutnění zemin a sypanin. V případě nevhodného podloţí (nepředpokládá se) bude provedena úprava podloţí (výměna, stabilizace atd) po dohodě s projektantem. Skladbu konstrukcí ploch s umělým povrchem je moţné změnit po upřesnění typu povrchu jeho dodavatelem Hřiště budou oplocena. Navrţeno je oplocení výšky 4m. Oplocení bude provedeno z pletiva a sloupků ocelových profilů s plastovým povlakem zelené barvy. Vstup na sportoviště bude navrţenými brankami šířky stávající + nová š= 1m, Oplocení hřiště Kolem celého obvodu obou hřišť je navrţeno oplocení výšky 4 m z plastovaného pletiva (zelené barvy). Vstup na hřiště bude zajištěn vstupními uzamykatelnými brankami. Na sloupy oplocení budou pouţity ocelové trubky TRØ82,5x3,6 mm. V nároţích bude konstrukce oplocení zajištěna diagonálně umístěnou opěrou - ocelovou trubkou TRØ57x3,6 mm, která bude montáţně upevněna objímkou na vertikální sloup. Sloup oplocení(trø82,5x3,6) s přírubou 250x250/10 mm bude upevněn na přírubu armované betonové patky čtyřmi šrouby M20. Odvodnění Veškeré plochy jsou vyspádovány k okolním komunikacím nebo zatravněným plochám.

5 Drenáţní svodný systém je navrţen z drenáţního potrubí Flexibilní drenáţní potrubí s geotextílii DN 125 mm Potrubí svedeno podél stávajících asfaltových hřišť do prostoru u spodního oplocení, kde je stávající betonový odvodňovací ţlab. Jedna větev vede v prostoru mezi oběma hřišti. Zde bude stávající asfalt proříznut a vyhloubí se rýha pro osazení drenáţního potrubí. Odvodnění bude zajištěno podélným a příčným vyspárováním po provedení odkopávky do předepsané úrovně. Vyspádování bude odpovídat stávajícím terénním poměrům. Drenáţ bude provedena ve sklonu min. 0,5%. Potrubí bude vedeno v rýze s obsypem z drceného kameniva frakce 11-22mm. Obsyp je nutno obalit geotextílií 300g/m2, dosyp ze štěrkodrti frakce 32-63mm. Při provádění drenáţe je nutno se řídit postupem daným dodavatelem povrchu Drenáţ bude uloţena do výkopů tl. 300 mm a obsypána. Je vhodné zkontrolovat moţný průtok vody. Výkop bude zasypán do výšky 40 cm štěrkem frakce 8/16 a zbytek bude dosypán zeminou. Zásyp výkopu bude proveden vhodnou zeminou (tou, která byla vykopána při tvorbě výkopu). Provádění zemních prací se řídí v plném rozsahu ČSN Zemní práce a dalšími souvisejícími vyhláškami a předpisy. Před zahájením výkopových prací je nutno investorem zajistit stávající inţenýrské sítě a pokud se nějaké budou v místě stavby nacházet poţádat jejich správce o vytyčení. Volejbalové sloupky - exteriér (ZN), prům.102 mm + pouzdra + víčka, Souprava sloupků prům.102mm, napínací mechanizmus - 3x háček, 1x kolečko, 1 kolovrátek, 2ks zemních pouzder + víčka Vše je zinkované. Pouţití do exteriéru i interiéru cena 5800,-Kč Stolička pro rozhodčího, výškově stavitelná, montáţ ke sloupku, Ocelová konstrukce s ţebříkem a moţnosti výškového nastavení stoličky, kotvení k volejbalu pr. 100mm, komaxit nebo zinek. Výška sedáku cca cm 5400 kč Tenisové sloupky do pouzder prům.102 mm (ZN), bez pouzder a víček 3550,-Kč Zemní práce Zemní práce budou spočívat především v odkopávce, svahování a hloubení rýh pro drenáţe. Zemní práce budou prováděny v hornině tř. těţitelnosti 3. V místech násypu bude provedeno odstranění vegetační vrstvy v tl. min. 0,1m. Pro násypy bude pouţit přebytečný výkopek. Úpravy povrchů, vegetační úpravy Součástí stavby jsou vegetační úpravy spočívající v ohumusování v tl. 100 mm a osetí dotčených nezpevněných ploch. Podél sportoviště bude proveden násyp v šířce 0,5m s plynulým napojením na stávající terén. Pro osazení sloupků oplocení a sloupků pro síte na volejbal a tenis. betonová patka 600/600/500 mm vybedněn otvor pr.200 mm bez dna na štěrkopískovém podsypu Moţné skladby vrstev venkovních sportovních povrchů Koberce se kladou na zpevněný podklad zhutněného drceného kameniva, asfaltového koberce nebo betonu. Pro umělé povrchy je nutno připravit zpevněné podloţí do obvodových betonových obrub. Varianta č. 1 Alt. 1 skladba s asfaltovým kobercem sportovní povrch (um.tráva, tartan Polypropylénový kazetový povrch) 20( 14) mm

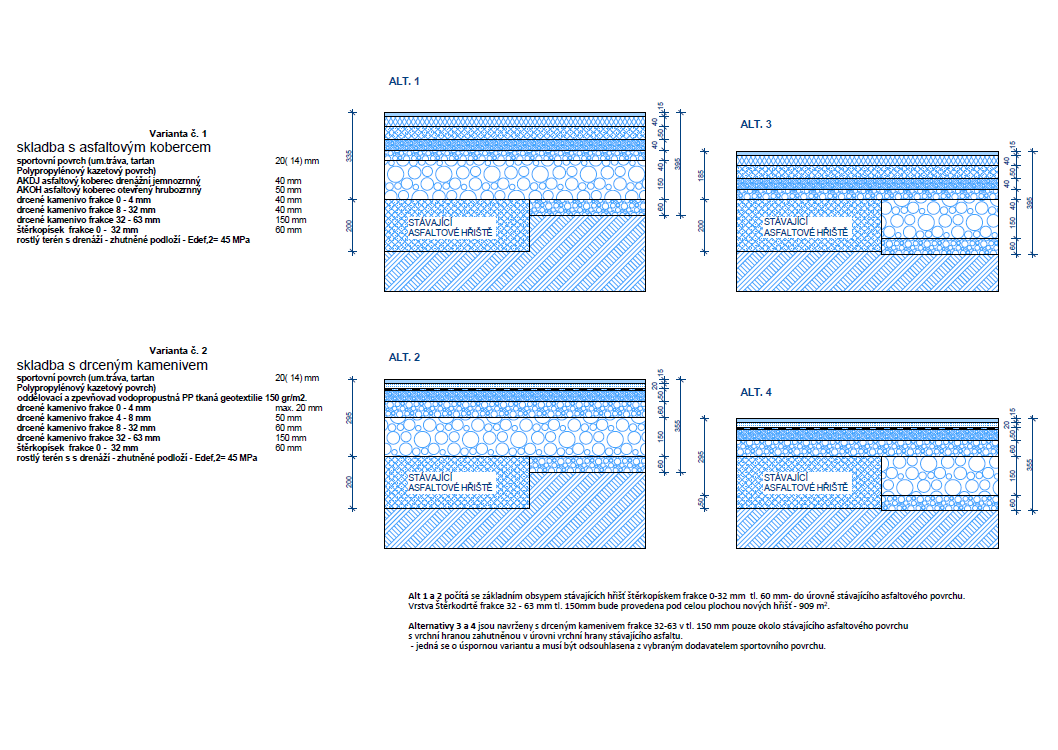

6 AKDJ asfaltový koberec drenáţní jemnozrnný 40 mm AKOH asfaltový koberec otevřený hrubozrnný 50 mm drcené kamenivo (štěrkodrť) 0-4 mm 40 mm drcené kamenivo (štěrkodrť) 8-32 mm 40 mm drcené kamenivo (štěrkodrť) mm 150 mm štěrkopísek 60 mm rostly terén s drenáţí - zhutněné podloţí - Edef,2= 45 MPa Varianta č. 2 Alt. 2 skladba s drceným kamenivem sportovní povrch (um.tráva, tartan 20( 14) mm Polypropylénový kazetový povrch) oddělovací a zpevňovací vodopropustná PP tkaná geotextilie 215 gr/m2. drcené kamenivo frakce 0-4 mm max. 20 mm Hutnit za vlhka na dokonale zhutněný podklad drcené kamenivo frakce 4-8 mm 50 mm drcené kamenivo frakce 8-32 mm 60 mm drcené kamenivo frakce mm 150 mm štěrkopísek frakce 0-32 mm 60 mm rostlý terén s s drenáţí - zhutněné podloţí - Edef,2= 45 MPa Varianta č. 3 skladba s betonovou deskou sportovní povrch (um.tráva, tartan 20( 14) mm Polypropylénový kazetový povrch) betonová deska vyztuţená, min. beton B15 min 120 mm drcené kamenivo frakce mm 150 mm štěrkopísek frakce 0-32 mm 60 mm rostlý terén s drenáţí - zhutněné podloţí - Edef,2= 45 MPa ZEMNÍ TĚLESO Podmínkou provádění stavebních prací na zpevněných plochách je dodrţení minimální hodnoty modulu přetvárnosti podloţí zeminy Edef,2=45 MPa pro jemnozrnné zeminy, resp. 120 MPa pro hrubozrnné zeminy. Modul přetvárnosti je nutno ověřit statickou zatěţovací zkouškou podle ČSN Zemní pláň musí být provedena v předepsaných příčných a podélných sklonech a výškových odchylkách, a v souladu se směrovým vytyčením. Pláň musí mít funkční odvodnění a musí mít hladký, rovný, homogenní povrch, vyhovující poţadavkům rovnosti. V celé mocnosti aktivní zóny musí být dodrţena předepsaná míra zhutnění nejméně 100% PS. Na pláni musí být dosaţena nejmenší hodnota modulu přetvárnosti z druhého zatěţovacího cyklu Edef,2= 45 MPa. Ţádná z naměřených hodnot modulu přetvárnosti podloţí zpevněných ploch nesmí být niţší o více něţ 10% od předepsané hodnoty. Před prováděním konstrukčních vrstev musí být zemní pláň vyčištěna a práce na pokládce konstrukčních vrstev nesmějí být zahájeny bez převzetí pláně. Dokončená pláň musí být chráněna. Skládky materiálu jsou na pláni zakázány. Podmínkou realizace dle návrhu je dodrţení poţadované minimální hodnoty modulu přetvárnosti podloţní zeminy Edef,2 = 45 MPa (pro jemnozrnné zeminy), resp. 120 MPa (pro hrubozrnné zeminy). V rámci stavby budou realizována dvě samostatná víceúčelová hřiště. Nové sportoviště je navrţeno s povrchem z umělého vodopropustného povrchu. na kterém budou barevně rozlišenými čarami vyznačena hřiště na malou kopanou, tenis, volejbal, nohejbal a basketbal. Kaţdé hřiště bude oploceno po celém obvodu. Oplocení tenisového kurtu bude plotovým pletivem výšky 3-4m. Vstup na hřiště bude 2 uzamykatelnými vrátky.

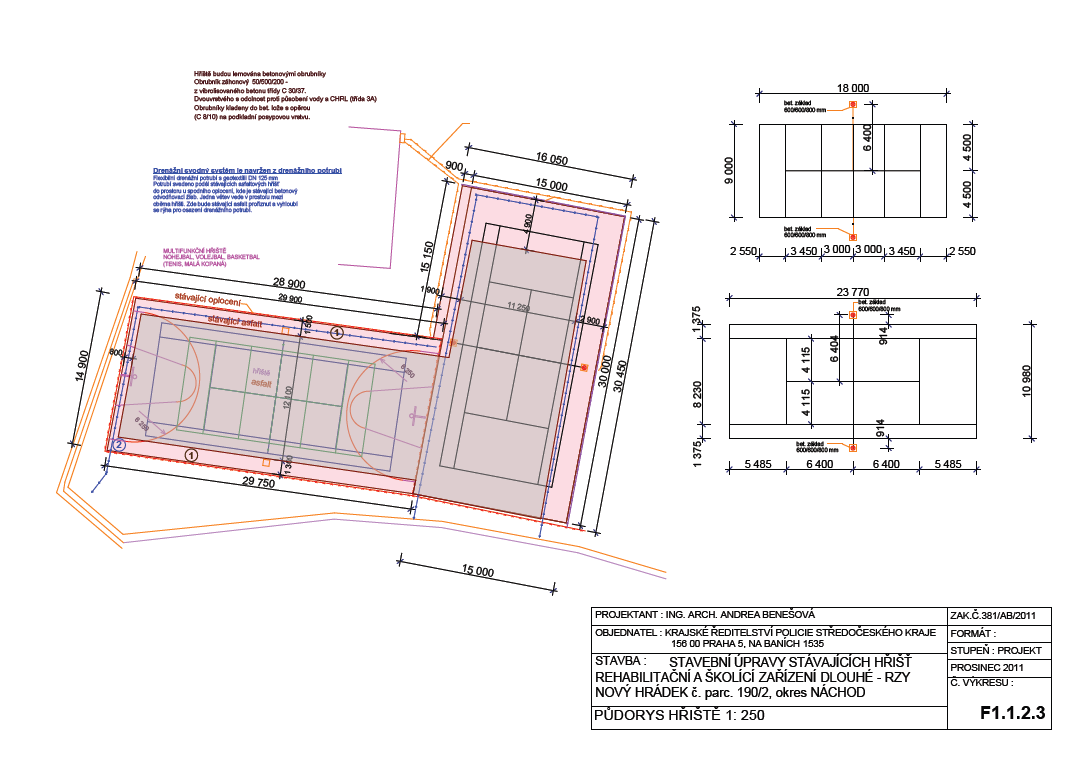

7 Návrh hřiště V rámci zemních prací dojde k sejmutí travnatého drnu a k přerovnání pláně do spádu a zhutnění. Pod prostorem nového sportoviště se provede drenáţ. Konstrukce nového sportoviště bude vloţena mezi betonový obrubník, osazený po celém obvodu hřiště do betonového loţe. Kolem hřiště bude vybudováno záchytné oplocení. U hřiště je navrţeno osvětlení. Výstavba bude prováděna středně těţkou a lehkou stavební technikou, která nebude výrazně zatěţovat negativními vlivy okolní prostředí a budovy Vybavení areálu (veškeré vybavení odpovídá pravidlům soutěţe) : Volejbalové sloupky 2páry Volejbalová síť 2kusy Tenisové sloupky 1pár Tenisová síť 2kusy Branka malá kopaná vč.osíťování 2kusy Basketbalový koš vč.obroučky a síťky 2kusy Pro kotvení volejbalových a tenisových sloupků budou v rámci zpevněného podloţí připraveny betonové základy 0,7x0,7x0,8m s ocelovým pouzdrem, do kterého se sloupky budou moci zasunout. Nejsou li pouţívány sloupky, budou pouzdra zakryta speciální krytkou, pokrytou daným umělým povrchem. Po dokončení stavebních prací budou plochy zasaţené stavební činností vyčištěny a opraveny. Plochy určené k zatravnění budou ohumusovány a osety travním semenem. Předpokládané kapacity provozu a výroby Hřiště na malou kopanou (provoz) max. 12 osob Víceúčelové hřiště (provoz) max. 36 osob Tenisové kurty (provoz) max. 12 osob Odborný odhad mnoţství splaškových a sráţkových vod Hřiště není napojeno na kanalizační síť, neprodukuje splaškové vody. Mnoţství splaškových vod Stavba neprodukuje splaškové vody. Hydraulické výpočty Zadání : Plocha víceúčelového hřiště = 900 m2 Bilance odváděných ploch Plocha pod kterou budou drenáţe : 900 m2 Součinitel odtoku ( 0,8-1 ) 0,9 Intenzita deště 217 l/ha (Praha, t=15 min, n=0,2) Návrhový roční úhrn sráţek: 710 mm=0,710m Dle podkladu lze celou oblast zasadit mezi písčité hlíny. Hodnota koeficientu filtrace pro jemnozrnné zeminy v řádech 10-5 ms. Dle zkušenosti koeficient filtrace se pohybuje +- 2 řády. ( ). Roční celkové mnoţství dešťových vod : V = A x v = 480 m2 x 0,710 = 341 m3 Vycházím ze štěrku s příměsí zeminy z předpokladu kf (koeficient filtrace ) 10-5 m/s-1. Intenzita vsakování je kv = 0,5 x kf x 107 ( l/s/ha) dle Ing. Vlčka Systémy odvodnění dopravní infrastruktury. Mnoţství vsakovaných vod = 0,5x 10-5 x 107 = 500 l/s/ha ( A = 480 m2 => 78 l/s ) QD = Intenzita/ * Součinitel * A (plocha) = 217/ * 0,9 * 480 = 9,5 l/s ( týká se extrémních návalových dešťů)

8 Mnoţství zasakovaných vod je vyšší neţ je mnoţství dešťových sráţek. Přesto se navrhují drenáţe kvůli niţším jílovitým vrstvám přes které vody nevsáknou. Drenáţe zajistí svedení vod z vrstev štěrku do vsaku. Předpokládám min % ztráty, vody z drenáţí do okolní zeminy. Po započtení ztrát do okolního prostředí = (1-0,5)*9,5 = 5 l/s Pro návrhový déšť v délce trvání 15 minut v [1 za 5 let] minimální objem vsaku V (m3) = Q. t = (0,0048) * 900( 15x 60) = 4,5 m3 (50% ztráty ) = 2,5 m3 - navrţený vsak vyhoví Na ploše víceúčelového hřiště bude proveden jednovrstvý umělý polyuretanový povrch vodopropustný. Návrh řešení dopravy v klidu Napojení na dopravní infrastrukturu: po stávající komunikaci Parkovací plocha není součástí projektu. Odhad potřeby vody a energií pro výrobu Voda a el.energie bude zajištěna po dobu výstavby z místních zdrojů investora dle dohody investora a dodavatele. Součástí předání staveniště budou tyto náleţitosti: - napojovací bod el.energie o příkonu nejméně 15kW v dosahu staveniště - napojovací bod zdroje vody o prům.3/4 nebo 1 ( alternativně bude voda na stavbu dopravena v cisternách ) - zaměření všech podzemních a nadzemních inţ.sítí, které by mohly být při realizaci díla poškozeny nebo se nacházejí v těsné blízkosti - parkovací a skladovací plochy pro mechanizmy a materiál zhotovitele C.3.h Řešení ochrany ovzduší Nové zvýšené nároky na ochranu ovzduší a ţivotního prostředí provozem nevznikají. Poţadavky na podloţí: Povrch hřiště je tvořen následující skladbou danou dodavatelem povrchu: - Umělá tráva s křemičitým vsypem tl. 15mm Koberec z umělé trávy bude kladen na utažený podklad s vyznačením jednotlivých sportovišť - Prosívka frakce 0-4 tl. 20mm Z přírodního kameniva s plochou křivkou zrnitosti (podíl prachových částí max. dle platných ustanovení ČSN). Rovinatost 4mm pod 4m latí. - Štěrkodrť frakce 4-8 tl. 50mm Z přírodního kameniva s plochou křivkou zrnitosti (podíl prachových částí max. dle platných ustanovení ČSN). Rovinatost 4mm pod 4m latí. - Štěrkodrť frakce 8-16 tl. 60mm Z přírodního kameniva s plochou křivkou zrnitosti (podíl prachových částí max. dle platných ustanovení ČSN). Rovinatost 10mm pod 4m latí. - Konstrukční vrstva neztmelená štěrkodrť frakce tl. 150mm Nasákavost menší než 0,2 (podíl prachových částí max. dle platných ustanovení ČSN). Rovinatost 15mm pod 4m latí. - Filtrační podsypová vrstva netříděné kamenivo frakce 0-32 tl. 60mm Nenamrzavé, rovinatost max. 20mm pod 4m latí - Upravená pláň rostlý terén v podélném sklonu 0,5%, hutnění Edef2 min. 45MPa. Obvod hřišť je lemován betonovou obrubou, která je kladená do bet. loţe s opěrou (C 8/10) na podkladní posypovou vrstvu. Sloupky oplocení (Pz trubky profilu dle dodavatele) budou osazeny do předem zabetonovaného ztraceného bednění z trub PVC DN125 a stabilizovány cementovou zálivkou.

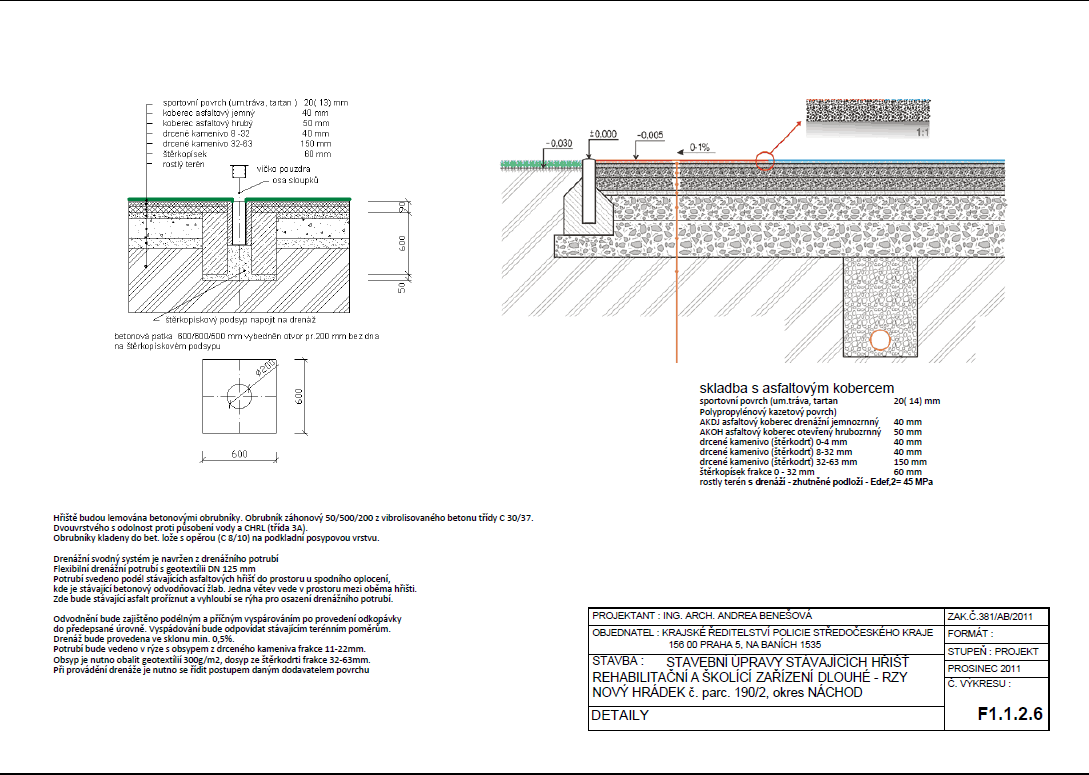

9 BETONOVÝ OBRUBNÍK: Obrubník z vibrolisovaného betonu vyráběného dvouvrstvou technologií, optimální poměr vrchní pohledové a spodní jádrové vrstvy betonu zajišťuje maximální uţitné vlastnosti, vysokou pevnost, mrazuvzdornost, odolnost povrchu proti působení vody a chemických rozmrazovacích látek. Styk jednotlivých kusů se provádí na pero a dráţku. Odvodnění sportoviště je navrţeno soustavou drenáţního potrubí kde hlavní úhlopříčné trasy tvoří sběrné drenáţní potrubí DN125. Potrubí bude vedeno v rýze s obsypem z drceného kameniva frakce 11-22mm. Obsyp je nutno obalit geotextílií 300g/m2, dosyp ze štěrkodrti frakce 32-63mm. Při provádění drenáţe je nutno se řídit postupem daným dodavatelem povrchu. Drenáţ bude svedena ke stávajícímu bet. ţlabu v nejniţším místě pozemku, odkud jsou dešťové vody svedeny do přilehlého potoka. Projektová dokumentace je zpracována v souladu se zákonem č. 183/2006 Sb., stavební zákon, ve znění prováděcích předpisů, českých státních norem, vzorových listů aj. Před zahájením stavebních prací zajistí investor vytyčení všech inţenýrských sítí. Po dobu provádění stavebních prací bude stavba dle potřeby opatřena dočasným dopravním značením podle zákona č.361/2000 Sb. a vyhlášky č.30/2001 Sb., které není součástí projektové dokumentace. Zajistí dodavatel stavby před zahájením stavebních prací. Zabezpečit zajištění organizací, řízení a kontrolu v oblasti bezpečnosti a ochrany zdraví při práci a plnění poţadavků v souladu se zákonem č. 262/2006 Sb., dále jen ZP, zákonem č. 309/2006 Sb. - o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, NV č. 591/2006 sb. o bliţších minimálních poţadavcích na bezpečnost a ochranu zdraví při prací na staveništích a NV č. 589/2006 Sb., kterým se stanoví odchylná úprava pracovní doby a doby odpočinku zaměstnanců v dopravě a souvisejícími předpisy. 6. Odpadové hospodářství V rámci stavby dojde k nakládání s těmito odpady: katalog. číslo název odpadu Papírové a lepenkové obaly Plastové obaly Beton Plasty Zemina a kamení neuvedené pod č Odpady budou uloţeny na skládku určenou pro daný druh odpadu. Při nakládání s odpady bude postupováno v souladu se zákonem č. 185/2001 Sb. o odpadech a o změně některých dalších zákonů. Přebytečný výkopek bude pouţít va terénní úpravy v okolí hřišť v souladu s ohledem na dodrţení zákona 185/201 Sb. a 183/2006 Sb. Bezpečnost a ochrana zdraví při práci Při provádění je nutné dodrţovat předpisy a vyhlášky BOZP. Při práci v blízkosti podzemních i nadzemních vedení a zařízení je nutné respektovat pokyny pro práci strojů a osob v blízkosti těchto objektů. Zhotovitel zajistí vyškolení pracovníků z předpisů bezpečnosti práce a technických zařízení a potřebné vybavení ochrannými prostředky. Realizací stavby nesmí dojít k zamezení přístupu k nemovitostem a příjezdu vozidel RZS a HZS. Staveniště bude po dobu výstavby řádně označeno a zabezpečeno. Výkopy budou zajištěny proti nebezpečí pádu osob zábradlím výšky 1,1 nebo překáţkami v souladu s vyhláškou ČÚBP. Inženýrské sítě Před zahájením prací je stavebník povinen vyţádat si vyjádření o existenci podzemních inţenýrských sítí v zájmovém území a zajistit jejich vytyčení v terénu. Při kříţení a souběhu nutno dodrţet zejména ČSN Závěr Stavebně-montáţní práce budou prováděny odbornou firmou nebo oprávněnou osobou zajišťující dodrţení technologického postupu a kvality prací. Kvalitativní provedení stavby bude odpovídat platným předpisům příslušného oboru. Stavební práce budou prováděny v souladu s podmínkami uvedenými v rozhodnutích, stanoviscích a vyjádření dotčených orgánů a organizací.

10 SPECIFIKACE A POPIS MATERIÁLŮ:. Odvodnění drenáţní systém Drenáţní svodný systém je navrţen z drenáţního potrubí Flexibilní drenáţní potrubí s geotextílii DN 125 mm. Potrubí bude svedeno podél stávajících asfaltových hřišť do prostoru u spodního oplocení, kde je stávající betonový odvodňovací ţlab. Jedna větev vede v prostoru mezi oběma hřišti. Zde bude stávající asfalt proříznut a vyhloubí se rýha pro osazení drenáţního potrubí Uloţení drenáţe, výkopy Drenáţ bude uloţena do výkopů tl. 300 mm a obsypána. Je vhodné zkontrolovat moţný průtok vody. Výkop bude zasypán do výšky 40 cm štěrkem frakce 8/16 a zbytek bude dosypán zeminou. Zásyp výkopu bude proveden vhodnou zeminou (tou, která byla vykopána při tvorbě výkopu). Provádění zemních prací se řídí v plném rozsahu ČSN Zemní práce a dalšími souvisejícími vyhláškami a předpisy. Před zahájením výkopových prací je nutno investorem zajistit stávající inţenýrské sítě a pokud se nějaké budou v místě stavby nacházet poţádat jejich správce o vytyčení. DRENÁŢNÍ TRUBKY Drenáţní trubky s vysokou mechanickou i chemickou odolností a malou hmotností. Flexibilní drenáţní trubky s geotextilií Trubky jsou dodávány v rolích po 50 m (u DN m), coţ velice usnadňuje manipulaci. Sportoviště bude provedeno dle detailů a technických postupů daných dodavatelem!!! Při provádění zemních prací bude vykopaná zemina ihned odváţena na povolenou skládku. Po provedení stavebních prací bude uvedený pozemek vrácen do původního stavu zatravněn. NÁVRH ŘEŠENÍ PRO UŢÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTI POHYBU A ORIENTACE. Stavba je navrţena v souladu s vyhl. č. 398/2009 Sb. o obecných technických poţadavcích zabezpečujících bezbariérové uţívání staveb. Je nutno zřídit podle 4 odst.2 (2 aţ 20stání, skutečnost 2 stání) jedno vyhrazené stání pro vozidla přepravující osoby těţce pohybově postiţené. Jeho umístění je patrno z přehledné situace stavby. Dále je nutno dodrţet

11 především 4 Chodníky, nástupiště veřejné dopravy, úrovňové i mimoúrovňové přechody, chodníky v sadech i parcích a ostatní pochozí plochy a 5 Přístupy do staveb. POPIS VLIVU STAVBY NA ŢIVOTNÍ PROSTŘEDÍ A OCHRANU ZVLÁŠTNÍCH ZÁJMŮ. a) řešení vlivu stavby, provozu nebo výroby na zdraví osob nebo ţivotní prostředí, popřípadě provedení opatření k odstranění nebo minimalizaci negativních účinků Stavba splňuje poţadavky stanovené stavebním zákonem č.183/2006 Sb. a prováděcí vyhláškou č. 526/2006 Sb. Provoz objektu je v souladu s dotčenými hygienickými předpisy a závaznými normami ČSN a poţadavky na ochranu zdraví a ţivotního prostředí podle druhého oddílu výše zmíněné vyhlášky. ID /06 DOKUMENTACE K ŢÁDOSTI O VYDÁNÍ ROZHODNUTÍ O UMÍSTĚNÍ STAVBY 10 ze 10 řešení ochrany přírody a krajiny nebo vodních zdrojů a léčebných pramenů Vlastní provoz nemá vliv na ţivotní prostředí. Při vlastní stavbě nedojde ke kácení stromů a křovin. Při výstavbě dojde krátkodobě ke zhoršení ţivotního prostředí v blízkosti staveniště. Jedná se především o vliv hluku a výfukových plynů ze stavebních mechanismů. Stavební práce a doprovodná činnost související se stavbou bude prováděna v souladu s nařízením vlády č.148/2006 Sb. tak, aby byly dodrţeny předepsané hladiny hluku. Odpadový materiál, který vznikne v průběhu výstavby bude dodavatelem stavby řádně vytříděn a jednotlivé druhy následně vyuţity, případně nabídnuty k dalšímu vyuţití nebo recyklaci oprávněné osobě. Jedná se především o odpad z potrubí, textilní materiál a pod. Teprve v případě, ţe jej nebude moţné vyuţít, bude zajištěno jeho řádné odstranění v souladu se zákonem č.185/2001 o odpadech a novely 154/2010. Odpady znečištěné škodlivinami je nutné odstranit pouze na zařízeních k tomu určených a osobami, které mají potřebná oprávnění pro likvidaci příslušného druhu odpadu. O všech odpadech vzniklých při stavbě bude vedena průběţná evidence, dle vyhlášky č. 383/2001 Sb., o podrobnostech nakládání s odpady. návrh ochranných a bezpečnostních pásem vyplývajících z charakteru realizované stavby Navrhovaná stavba nevyţaduje vyhlášení nových ochranných a bezpečnostních pásem. Ochranná pásma inţenýrských sítí budou dle obecně závazných předpisů. sesuvy půdy Lokalita není ohroţena svahovými pohyby. poddolování Lokalita není na poddolovaném území. seizmicita Podle ČSN resp. ČSN EN Eurokód 8: Navrhování konstrukcí odolných proti zemětřesení - Část 1: Obecná pravidla, seizmická zatíţení a pravidla pro pozemní stavby vč. následných změn se území nachází mimo seizmicky aktivní území. radon Pro navrhovanou stavbu není nutno navrhovat opatření pro sníţení radonu z podloţí. hluk v chráněném venkovním prostoru a chráněném venkovním prostoru staveb Neřeší se, nejsou kladeny poţadavky. CIVILNÍ OCHRANA a) opatření vyplývající z poţadavků CO na vyuţití staveb k ochraně obyvatelstva Neřeší se. řešení zásad prevence závaţných havárií Neřeší se. zóny havarijního plánování Neřeší se. Dodatek Nejdůleţitější částí je asi propustná podkladová vrstva, která má zajistit jednak dostatečnou pevnost podkladu, rovinu a také má odvádět vlhkost pryč, aby se v zimě zabránilo vlnění povrchu vlivem mrazů. Pro kaţdý povrch se pouţívá specificky strukturovaný podklad.

12 Obecná část: Základní informace o tenisových kurtech Stavba tenisového kurtu se odvíjí od zvoleného sportovního povrchu. V dnešní době existuje mnoho druhů tenisových povrchů, ať uţ se jedná o klasický antukový a travnatý povrch, nebo o umělé povrchy. Kaţdý povrch má své výhody a nevýhody. Travnatý povrch je luxusní povrch, který je ale velmi náročný na provoz a údrţbu. Zároveň trávník nesnese vysokou herní zátěţ, v přetěţovaných místech se vyšlapává. Je náročný i z hlediska zavlaţování. Antukový povrch velmi dobře odolává vysoké herní zátěţi, takový povrch je měkký, umoţňuje dokluz a šetří pohybové ústrojí hráče, obdobně jako trávník. Ovšem tím, ţe je tento povrch měkký (včetně podkladové vrstvy), je i velmi náročný na údrţbu, převáţné po zimním období, kdy vlivem mrazu je povrch zvlněný a dodatečné zpevnění je náročné. Povrch je velmi náročný na zavlaţování, proto se nehodí do subtropických a tropických oblastí. Tvrdé povrchy jsou určitým řešením pro velmi slunečné oblasti, kde je prakticky nemoţné provozovat antukový povrch, který by se musel několikrát za hodinu kropit. Tvrdé povrchy představují beton a asfalt. Jejich výhodou je takřka neomezená hrací doba (i v zimě) a téměř nulové náklady na údrţbu, ovšem povrch neumoţňuje dokluz a je tvrdý, čímţ významně zatěţuje pohybové ústrojí. Umělé povrchy kombinují vlastnosti jiţ zmíněných povrchů. Jedná se o povrchy s gumovým základem tzv. tartan, který se lepí na podklad, palubové povrchy, kobercové povrchy a v také umělé trávníky. Většina umělých povrchů je určena pro halový provoz. Umělé tenisové trávníky jsou pouţitelné i pro venkovní kurty, jejich výhody jsou prakticky stejné jako u klasického trávníku, avšak náklady na provoz a údrţbu jsou minimální a také mají velmi dlouhou ţivotnost. Jejich snad jedinou nevýhodou jsou poměrně vysoké pořizovací náklady. Kaţdý druh povrchu vyţaduje jiné podloţí. Nejběţněji se pouţívá u antukových kurtů podklad sloţený z několika frakcí škváry, moderní povrchy mají za základ zpevněnou vrstvu několika frakcí drceného kameniva. SPORTOVNÍ POVRCHY PRO VÍCEÚČELOVÁ HŘIŠTĚ - rozdělení Aktuálně pouţívané sportovní povrchy pro venkovní sportoviště a jejich charakteristika V současné době se na venkovních sportovištích pouţívají nejčastěji tyto typy umělých povrchů: 1) Umělé trávníky 2) Polyuretanové EPDM povrchy 3) Prefabrikované povrchy z recyklované gumy 4) Akrylátové štěrkové povrchy 5) Polypropylénové kazetové povrchy 6) Umělá antuka Samozřejmě existují i další druhy, nicméně především se vyskytují výše uvedené. Kaţdý povrchy má své výhody i nevýhody a proto jen v krátkosti uvedu jejich porovnání a vhodnost pro typ sportoviště. Zároveň vypustím poslední kategorii, protoţe umělá antuka se pouţívá výhradně na tenisové kurty (coţ není náš případ). 1. Umělé trávníky se v současné době často pouţívají především vzhledem k nízkým pořizovacím nákladům. Nicméně většina dodavatelů taktně pomlčí, ţe umělé trávníky (hovořím o zásypových) vyţadují pravidelnou údrţbu, špatně se čistí od napadaného listí a jehličí - protoţe by se tím výhoda niţších pořizovacích nákladů výrazně sníţila. Kaţdopádně umělé trávníky se nedají charakterizovat jako bezúdrţbové. 2. Dalším aspektem je otázka jejich vhodnosti pro různé sporty. Umělé trávníky byly vyvinuty jako alternativní náhrada přírodní trávy - tzn. pro fotbal resp. rugby (v současnosti trávníky 3.generace se zásypem křemičitým pískem v kombinaci s gumovým granulátem) a pro tenis (trávníky 2.generace se zásypem křemičitým pískem). Pro tyto druhy sportu jsou určeny a vhodné. Nikoli však pro víceúčelová sportoviště pro např. basketbal, házenou, florbal apod. Trávník se zásypem křemičitým pískem, který se v současnosti často pouţívá na víceúčelová hřiště je nevhodným povrchem - neposkytuje potřebné herní charakteristiky (odraz míče apod.) a při pádu je dost nebezpečný. Pády u dynamických sportů jsou velmi časté. Jednoznačným důkazem je i to, ţe ţádný ze světových výrobců (byť i ten nejrenomovanější) nemá umělý trávník schválen a odsouhlasen k uţívání ţádnou jinou sportovní federací neţ tenisovou a fotbalovou (moţná rugbyovou). Nicméně vzhledem k nízkým pořizovacím nákladům, k velkému mnoţství výrobců na světě, k masivní kampani prodejců a částečně i k neznalosti investorů či projektantů (kteří jiné povrchy neznají) se tento typ povrchu často pouţívá. 3. Námi je doporučován skutečně jen pro fotbalová nebo tenisová hřiště. V současné době nabízíme i nejnovější

13 technologii - bezzásypové trávníky, které některé nešvary předchozích odstraňují a výrazně zvyšují bezpečnost a herní komfort - nicméně opět doporučujeme je jen pro účely fotbalu a tenisu. 4. Polyuretanové EPDM povrchy - někdy nazývané jako tartany. Jedná se o povrchy, které se skládají z kombinace gumového granulátu a polyuretanového pojivá. Směs se míchá a pokládá přímo na stavbě zpravidla finišerem. Tyto povrchy jsou velmi pruţné a výrazně tlumí nárazy při běhu, coţ je velmi dobré zvláště pro atletické disciplíny. Ostatně tento typ povrchu byl speciálně pro atletiku vyvinut (i pro odolnost vůči tretrám). Pro víceúčelová sportoviště se však opět nejedná o vhodný povrch. Povrch je vhodný pro jednosměrný pohyb, ale nikoli pro dynamický sport, kde často dochází k rychlým změnám směru pohybu. Vlivem vysokého tření (pokud je povrch suchý) se noha zastaví na místě ( přilepí k povrchu"), ale tělo vlastní dynamickou setrvačností má tendenci pokračovat v původním směru pohybu - přitom jsou velmi namáhány vazy a klouby sportovců - které při dynamických sportech (jako jsou míčové hry - např. basketbal, házená apod.) velmi trpí. U hokejových sportů (jako např. florbal, hokejbal apod.) dochází k zadrhávání hokejky o povrch a nebezpečí úrazu. Samostatnou kapitolou je vlastní kvalita povrchu - vzhledem k míchání směsi přímo na stavbě, dochází vlivem běţné stavební kázně" k nehomogenitě směsi, která po poloţení vykazuje odlišné vlastnosti. Často pak dochází k vydrolování granulátu, praskání povlaku apod. v horizontu poměrně krátké doby. Ţivotnost těchto povrchů je díky tomu velmi nízká. Pokud tedy tyto povrchy doporučit, tak především pro atletické dráhy a sektory. Opět tyto povrchy nejsou certifikovány sportovními federacemi pro míčové hry. Pouţívají se i na víceúčelových hřištích opět vzhledem ke kampani dodavatelů, kteří vlastní technologická zařízení a atletických drah se tolik nerealizuje - tudíţ hledají uplatnění a argumentují především vysokou pruţností. 5. Prefabrikované povrchy z recyklované gumy. Jedná se o kvalitnější variantu předchozího sportovního povrchu, vytvořeného opět z kombinace polyuretanu a gumových granulátů. Jelikoţ je směs míchána na řízených výrobních linkách a při výrobě prefabrikovaného pásu je tato směs lisována podstatně vyšším tlakem, neţ je moţné docílit přímo na stavbě - je kvalita a ţivotnost podstatně vyšší neţ u předchozího typu povrchu. Nicméně jeho vyuţitelnost je obdobná - především pro atletické sporty. 6. Akrylátové stěrky - jsou nejjednodušší technologií sportovního povrchu a také nejlevnější. Spočívají v tom, ţe na asfaltový nebo betonový podklad se nanese několika vrstvá stěrka o tloušťce několika milimetrů. Bohuţel tento povrch nepřináší významné zlepšení vlastností podkladu, a tudíţ ji lze především povaţovat za estetickou úpravu - i s velmi omezenou ţivotností. Částečně zvyšuje pruţnost - ale nevýznamně. Tyto povrchy se pouţívají často pro profesionální tenisové kurty - nicméně vyţadují speciální tlumící obuv. Kaţdopádně se nejedná 0 povrch, který bychom doporučovali pro víceúčelové sportoviště. 7. Polypropylénové kazetové povrchy se osvědčily jako současnou optimální variantou pro víceúčelová sportoviště. Bohuţel jejich jméno bylo v ČR částečně zdevastováno nízkou kvalitou tuzemského výrobce jiţ za doby předrevoluční - nicméně celosvětově se jedná o typ povrchu, který se jednoznačně osvědčil. Výhod je více: vysoká odolnost a tedy i ţivotnost, ţádná údrţba - tedy nulové provozní náklady, jednoduchá opravitelnost v případě poškození (např. vandalismem). Především však tyto povrchy poskytují výborné a potřebné herní vlastnosti pro širokou škálu sportů, jsou šetrné vůči zdraví sportovců a poskytují jim potřebné bezpečí a komfort. Tyto povrchy jsou vhodné jak pro profesionální tak i rekreační sportovce. Důkazem je 1to, ţe vedoucí výrobce tohoto typu povrchů, americká firma SPORT COURT, vlastní schválení a certifikáty od celé řady různých sportovních federací a v současné době má jiţ více jak úspěšných realizací sportovišť s těmito povrchy ve všech světadílech světa. Polypropylénové modulové (nebo kazetové) povrchy jsou vhodné pro veškeré míčové hry, raketové sporty ale i hokejové sporty a další sportovně-kulturní aktivity (aerobic, street dance, bruslení na kolečkových bruslích apod.) - čímţ jsou skutečně optimální volbou pro stavbu víceúčelového sportoviště - které můţe být skutečně maximálně multifunkčně vyuţito. Bohuţel ne všichni výrobci (kterých je na světě poměrně dost) nesledují kvalitu ale především se snaţí nabídnout nízkou cenu a tak se na trh dostávají i materiály, které po čase vykazují problémy a vady - ale to je v současném trţním prostředí běţné v kaţdém oboru. Vhodné podloţí pro polypropylénové povrchy: Optimální podklad pro pokládku polypropylénových kazetových povrchů je pevný rovný podklad - asfalt, beton, zámková dlaţba apod. Tento podklad můţe být vodonepropustný či vodopropustný - záleţí spíše na velikosti plohy, sráţkové oblasti apod. Pokud se jedná o velkou plochu v oblasti, kde často prší, je vhodnější, kdyţ je podklad vodopropustný, protoţe část dešťové vody steče po podkladu do kanalizace a část se vsákne propustným podkladem. Kaţdopádně podklad je spádován 0,5-1,0 % - směr se volí dle konkrétních dispozic hřiště, zpravidla ve tvaru sedlové střechy - tzn. od středu hřiště k okrajům. Rovinnatost podkladu by měla být do 5 mm na 3 m.

14 Vlastní skladba podkladních vrstev (ať uţ pod asfaltovou či betonovou desku resp. vrstvu kamenného prachu) se navrhuje v souladu s lokálními geologickými poměry. Zpravidla se buduje kamenný zhutněný kufr" o 2 vrstvách kameniva (různé granulometrie) o celkové mocnosti 20-30cm, pod nímţ bývá poloţen drenáţní systém (pro odvod dešťové případně vzlínající spodní vody). Někde se kamenivo můţe doplnit i o vrstvu asfaltového recyklátu. Únosnost podkladu by měla odpovídat poţadovanému provozu - pokud se bude, např. pro odstraňování sněhu, pouţívat nějaká technika musí tomu odpovídat únosnost podkladu) - z Oplocení sportovišť U oplocení sportoviště je nutno pečlivě zváţit, jaká je poţadována odolnost plotu proti nárazům míčů (především u kopané)? Pro tenisový kurt postačuje oplocení plastovaným pletivem, pro hřiště na malou kopanou jsou nutné záchytné sítě nebo robustní kovový plot. Často se u oplocení provádí dřevěný fošínkový mantinel, který chrání oplocení v nejvíce namáhaném místě u povrchu hřiště.
