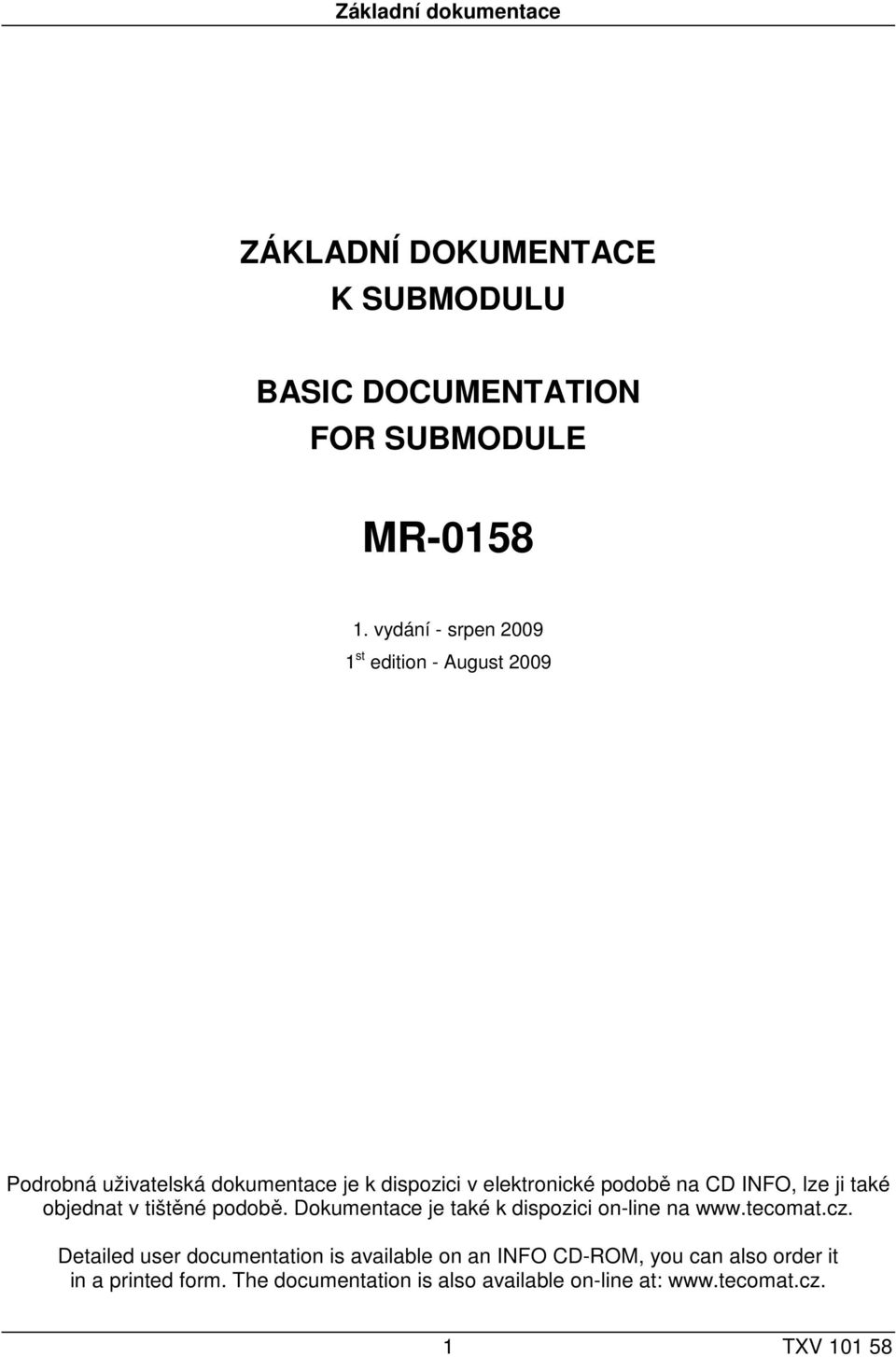

ZÁKLADNÍ DOKUMENTACE K SUBMODULU BASIC DOCUMENTATION FOR SUBMODULE MR vydání - srpen st edition - August 2009

Rozměr: px
Začít zobrazení ze stránky:

Download "ZÁKLADNÍ DOKUMENTACE K SUBMODULU BASIC DOCUMENTATION FOR SUBMODULE MR-0158. 1. vydání - srpen 2009 1 st edition - August 2009"

Transkript

1 Základní dokumentace ZÁKLADNÍ DOKUMENTACE K SUBMODULU BASIC DOCUMENTATION FOR SUBMODULE MR vydání - srpen st edition - August 2009 Podrobná uživatelská dokumentace je k dispozici v elektronické podobě na CD INFO, lze ji také objednat v tištěné podobě. Dokumentace je také k dispozici on-line na Detailed user documentation is available on an INFO CD-ROM, you can also order it in a printed form. The documentation is also available on-line at: 1 TXV

2

3 1. POPIS A PARAMETRY Základní dokumentace Submodul MR-0158 obsahuje obvody fyzického rozhraní master pro připojení na sběrnici M- bus. Touto sběrnicí se nejčastěji komunikuje s měřiči tepla apod. Je určen pro systémy řady TC700, Foxtrot, TC650, TEMPO apod., vybavené seriovým rozhraním pro submoduly (1x13 pinů, nebo 3x13 pinů). Zároveň každý submodul obsahuje obvody identifikace (uživatel má možnost identifikovat z vývojového prostředí typ použitého submodulu). Délka vedení sběrnice je omezena maximálním úbytkem napětí na každém vodiči (neměl by přesáhnout 0,5 V), který je závislý na klidovém odběru slave modulů (počet modulů x 1,5 ma) a průřezu vodičů. Na rozhraní se přenáší datové signály RxD, TxD a DCD (po spojení propojky i CTS) indikuje přetížení linky M-bus. Modul umožňuje blokovat přijímaná data signálem RTS (RTS= 0 blokuje příjem, RTS= 1 je příjem povolen). Při přetížení linky M-bus pojistka odpojí vestavěný měnič na cca 1sec a pak se znovu snaží aktivovat do normální funkce. Tento stav je signalizován signálem DCD (případně i CTS) log.0. Po odeznění přetížení se pojistka sama vrací do normální funkce. 1.1 ZÁKLADNÍ PARAMETRY Norma výrobku ČSN EN Třída ochrany elektrického předmětu ČSN III Připojení Vestavný submodul Příkon submodulu Max. 2,75 W 1.2 PROVOZNÍ PODMÍNKY Třída vlivu prostředí ČSN Normální Rozsah provozních teplot -10 C až + 50 C Povolená teplota při přepravě -40 C až +70 C Relativní vlhkost vzduchu 10 % až 95 % bez kondenzace Atmosférický tlak min. 70 kpa ( < 3000 m.n.m.) Druh provozu Trvalý 1.3 ELEKTRICKÉ PARAMETRY Galvanické oddělení Ano Izolační napětí galvanického oddělení 1000 VDC / 1min. Přenosová rychlost Max. 9.6 kbit/s Výstupní napětí měniče 36 V / 55 ma Max. počet slave modulů BALENÍ, PŘEPRAVA, SKLADOVÁNÍ Submodul je balen podle vnitřního balicího předpisu do papírové krabice. Součástí balení je i tato dokumentace. Vnější balení se provádí podle rozsahu zakázky a způsobu přepravy do přepravního obalu opatřeného přepravními etiketami a ostatními údaji nutnými pro přepravu. Přeprava od výrobce se provádí způsobem dohodnutým při objednávání. Přeprava výrobku vlastními prostředky odběratele musí být prováděna krytými dopravními prostředky, v poloze určené etiketou na obalu. Krabice musí být uložena tak, aby nedošlo k samovolnému pohybu a poškození vnějšího obalu. 3 TXV

4 Základní dokumentace Výrobek nesmí být během přepravy a skladování vystaven přímému působení povětrnostních vlivů. Přepravu je dovoleno provádět při teplotách -40 C až 70 C, relativní vlhkosti 10 % až 95 % (nekondenzující) a minimálním atmosférickém tlaku vyšším než 70 kpa. Skladování výrobku je dovoleno jen v čistých prostorách bez vodivého prachu, agresivních plynů a par. Nejvhodnější skladovací teplota je 20 C. 3. MONTÁŽ Instalace submodulu do centrálního modulu systému TC700 se provádí dle TXV , kap.2.3. Submodul se osazuje do pozic přístupných po sejmutí bočních dvířek na krytu modulu. Submodul musí být osazen na straně konektorů modulu plným počtem špiček (počet vývodů na submodulu i modulu musí souhlasit), na druhé straně se nasadí na vnitřní řadu trojřadého konektoru. Na každé straně konektorové lišty modulu zůstává nezapojená špička viz. obr.3.1. Instalace submodulu do systému Foxtrot se provádí dle dokumentace TXV Instalace submodulu do systému TC650 se provádí dle dokumentace Technické vybavení PLC řady TC650 TXV Instalace submodulu do systému TEMPO se provádí dle dokumentace TXV A B obr. 3.1 Umístění komunikačních submodulů na modulu (CP-700x, SC-710x) Moduly obsahují součástky citlivé na elektrostatický náboj, proto dodržujeme zásady pro práci s těmito obvody! Manipulaci provádíme pouze na modulu vyjmutém z rámu! Při výměně submodulů je třeba pečlivě kontrolovat správnost nasazení dutinek submodulu proti špičkám na základní desce. Dutinky nemají kódování polohy a při chybném nasazení, může dojít při opětovném zapnutí napájení k poškození submodulu nebo i základní desky!!! 4. BLOKOVÉ SCHÉMA TXV

5 Základní dokumentace 5. PŘIPOJENÍ Podle typu systému jsou signály M-bus vyvedeny na příslušné šroubové konektory. Zapojení konektorů pro jednotlivé systémy je na následujících obrázcích: 6. NAPÁJENÍ Submodul je napájen z napájecího zdroje, který je součástí sestavy systému TC700, Foxtrot, TC650, nebo TEMPO. 5 TXV

6 Základní dokumentace 7. OBSLUHA 7.1 KONFIGURACE MODULU Submodul je obsluhován a diagnostikován z programu systému v kterém je použit. 7.2 UVEDENÍ DO PROVOZU Submodul je po zasunutí do pozice v modulu a zapnutí napájení systému připraven k činnosti. 8. DIAGNOSTIKA Vlastní submodul není vybaven žádnou diagnostikou. Stav komunikační linky (aktivita vysílaných a přijímaných dat) je indikován na panelu modulu. 9. ZÁRUKA Záruční a reklamační podmínky se řídí Obchodními podmínkami Teco a.s. Upozornění: Před zapnutím systému musíte splnit všechny podmínky této dokumentace. Systém nesmí být uveden do provozu, pokud není ověřeno a potvrzeno, že strojní zařízení, jehož součástí je systém TC700, Foxtrot,TC650 nebo TEMPO, splňuje požadavky direktivy 89/392/CEE, pokud se na ně vztahuje. Změny dokumentace vyhrazeny. TXV

7 Basic documentation 1. DESCRIPTION AND PARAMETERS The sub-module MR-0158 contains the master physical interface circuits for M-bus connection. It is designated for TC700, Foxtrot, TC650 or TEMPO systems equipped with serial interface for the sub-modules (1 x 13 pins or 3 x 13 pins). Together, each sub-module contains identification circuits (the user has a possibility to identify a type of module using the development environment). The bus lenght is limited by max. voltage decrease ( < 0,5 V) on each wire depending from slave modules consumption in idle status (number of modules x 1,5 ma) and wire cross-section. Data signals RxD, TxD and signal DCD which indicates M-bus line overloading (and CTS when jumper is connected) are transferred through the interface. The sub-module allows to enable/disable data receiving using RTS signal (RTS= 0 receiving disabled, RTS= 1 receiving enabled). The current fuse disconnects DC/DC convertor for approx. 1s when M-bus is overloaded and then it will activate ordinary function. This status is indicated by DCD signal (and CTS too) = 0. The fuse returns to ordinary function after overload subsiding. 1.1 BASIC PARAMETERS Product standard ČSN EN Protection class of electrical object ČSN III Connection Built-in sub-module Sub-module input power Max. 2,75 W 1.2 OPERATIONAL CONDITIONS Class of ambient influence - ČSN Normal Operating temperatures range -10 C to + 50 C Permissible temperatures during transport -40 C to +70 C Relative humidity 10 % to 95 % without condensation Atmospheric pressure min. 70 kpa ( < 3000 over the sea level) Type of operation continuous 1.3 ELECTRICAL PARAMETERS Galvanic isolation Yes Galvanic isolation insulation voltage 1000 V DC / 1 min. Transmission rate Max. 9.6 kbit/s Converter output voltage 36 V / 55 ma Max. slave module number PACKAGING, TRANSPORTATION, STORAGE The sub-module is packed according to internal packing instructions into a cardboard box. This documentation is enclosed in the packaging. The external packaging is done according to the quantity and way of transportation into a shipping container being labelled and containing all the necessary data for transportation. The goods is transported from the manufacture's facilities as agreed when placing an order. Transportation of the goods by the customer must be pursued by covered transport means and in the position as indicated on the packaging. The shipping containers must be fixed in such a way to avoid accidental spontaneous movement and damage of the external container during transport. 7 TXV

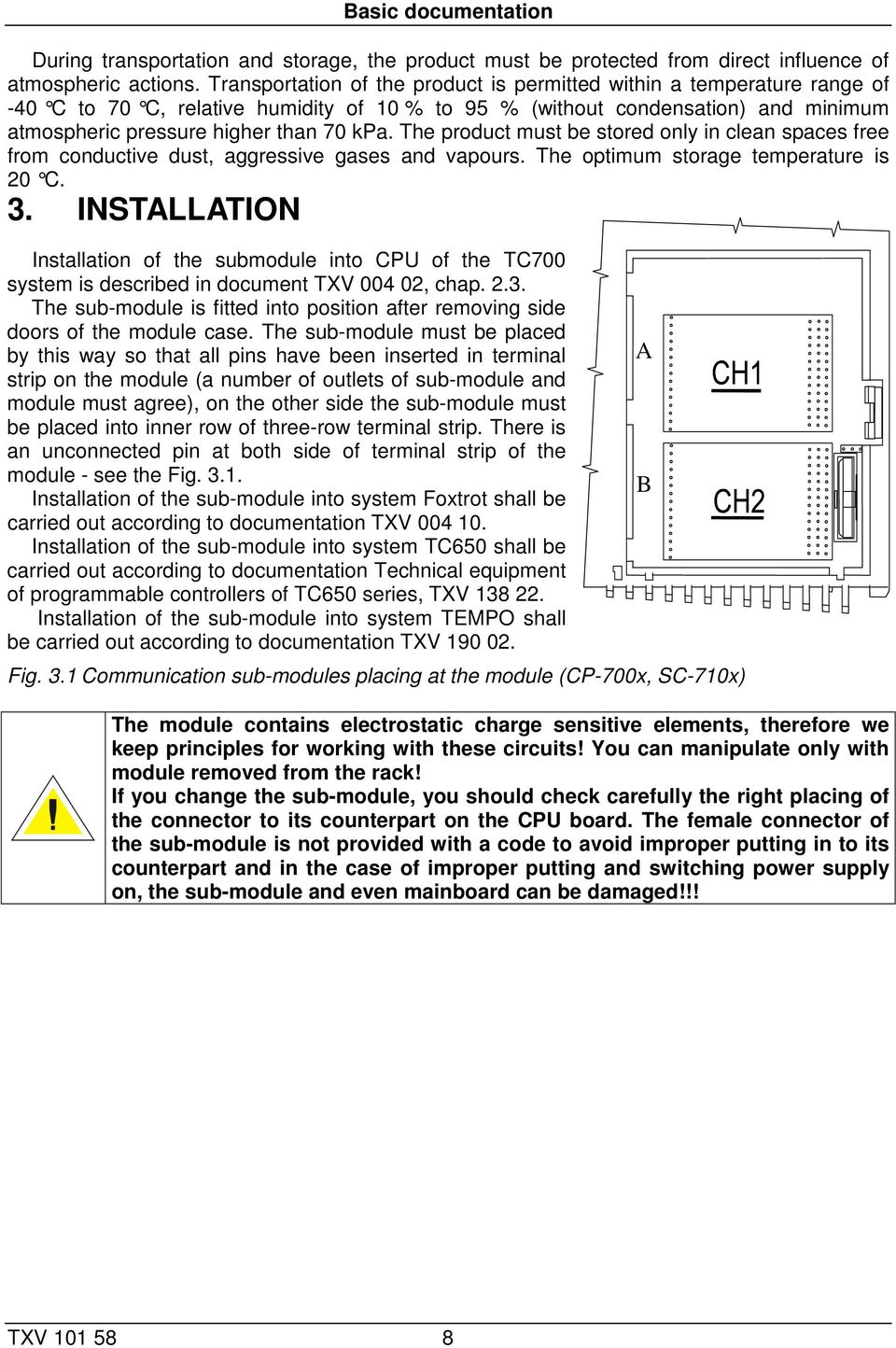

8 Basic documentation During transportation and storage, the product must be protected from direct influence of atmospheric actions. Transportation of the product is permitted within a temperature range of -40 C to 70 C, relative humidity of 10 % to 95 % (without condensation) and minimum atmospheric pressure higher than 70 kpa. The product must be stored only in clean spaces free from conductive dust, aggressive gases and vapours. The optimum storage temperature is 20 C. 3. INSTALLATION Installation of the submodule into CPU of the TC700 system is described in document TXV , chap The sub-module is fitted into position after removing side doors of the module case. The sub-module must be placed by this way so that all pins have been inserted in terminal strip on the module (a number of outlets of sub-module and module must agree), on the other side the sub-module must be placed into inner row of three-row terminal strip. There is an unconnected pin at both side of terminal strip of the module - see the Fig Installation of the sub-module into system Foxtrot shall be carried out according to documentation TXV Installation of the sub-module into system TC650 shall be carried out according to documentation Technical equipment of programmable controllers of TC650 series, TXV Installation of the sub-module into system TEMPO shall be carried out according to documentation TXV Fig. 3.1 Communication sub-modules placing at the module (CP-700x, SC-710x) The module contains electrostatic charge sensitive elements, therefore we keep principles for working with these circuits! You can manipulate only with module removed from the rack! If you change the sub-module, you should check carefully the right placing of the connector to its counterpart on the CPU board. The female connector of the sub-module is not provided with a code to avoid improper putting in to its counterpart and in the case of improper putting and switching power supply on, the sub-module and even mainboard can be damaged!!! A B TXV

9 Basic documentation 4. BLOCK SCHEME 5. CONNECTION M-bus signals are led to terminals in accordance with used system. Connection schemes are shown on next pictures: 9 TXV

10 Basic documentation 6. POWER SUPPLY The sub-module is fed from a supply source, which is part of the TC700, Foxtrot, TC650 or TEMPO system assembly. 7. OPERATION 7.1 MODULE CONFIGURATION The sub-module is operated and diagnosed from the SW of the target system. 7.2 PUTTING IN OPERATION After putting the sub-module into the position of the module and switching power supply on, the sub-module is ready for its activity. 8. DIAGNOSTICS The sub-module is not equipped by any diagnostics. The state of communication line (activity of transmitted and received data) is displayed on the module panel. TXV

11 Basic documentation 9. GUARANTEE The guarantee and complaint conditions are governed by the Business conditions of Teco a.s. Attention: Before switching the system on, you must fulfil all the conditions contained in this documentation. The system must not be put in operation, if it is not verified and confirmed that the equipment in which the TC700, Foxtrot, TC650 PLC systems or TEMPO system is part of it, meets the requirements of the directive 89/392/CEE, if the directive applies to such equipment. We reserve the right to make modifications and/or changes of the documentation without prior notice. 11 TXV

12 Basic documentation Teco a.s. Havlíčkova Kolín IV Czech Republic URL: TXV
