INSPEKČNÍ ZPRÁVA. v objektu polikliniky, Hvězdova 1601, Praha 4, Pankrác

Transkript

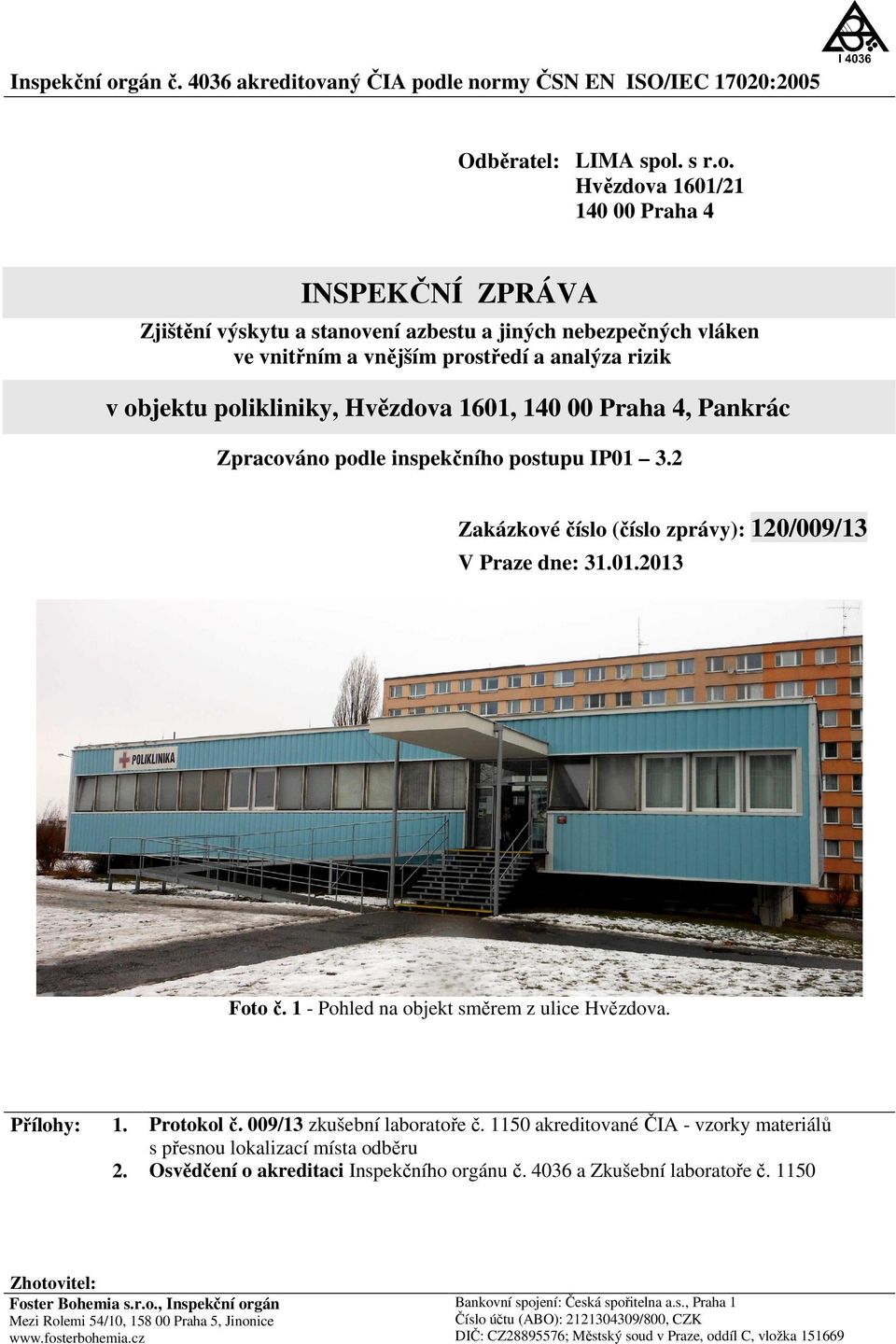

1 Inspekční orgán č akreditovaný ČIA podle normy ČSN EN ISO/IEC 17020:2005 Odběratel: LIMA spol. s r.o. Hvězdova 1601/ Praha 4 INSPEKČNÍ ZPRÁVA Zjištění výskytu a stanovení azbestu a jiných nebezpečných vláken ve vnitřním a vnějším prostředí a analýza rizik v objektu polikliniky, Hvězdova 1601, Praha 4, Pankrác Zpracováno podle inspekčního postupu IP Zakázkové číslo (číslo zprávy): 120/009/13 V Praze dne: Foto č. 1 - Pohled na objekt směrem z ulice Hvězdova. Přílohy: 1. Protokol č. 009/13 zkušební laboratoře č akreditované ČIA - vzorky materiálů s přesnou lokalizací místa odběru 2. Osvědčení o akreditaci Inspekčního orgánu č a Zkušební laboratoře č Zhotovitel: Foster Bohemia s.r.o., Inspekční orgán Mezi Rolemi 54/10, Praha 5, Jinonice Bankovní spojení: Česká spořitelna a.s., Praha 1 Číslo účtu (ABO): /800, CZK DIČ: CZ ; Městský soud v Praze, oddíl C, vložka

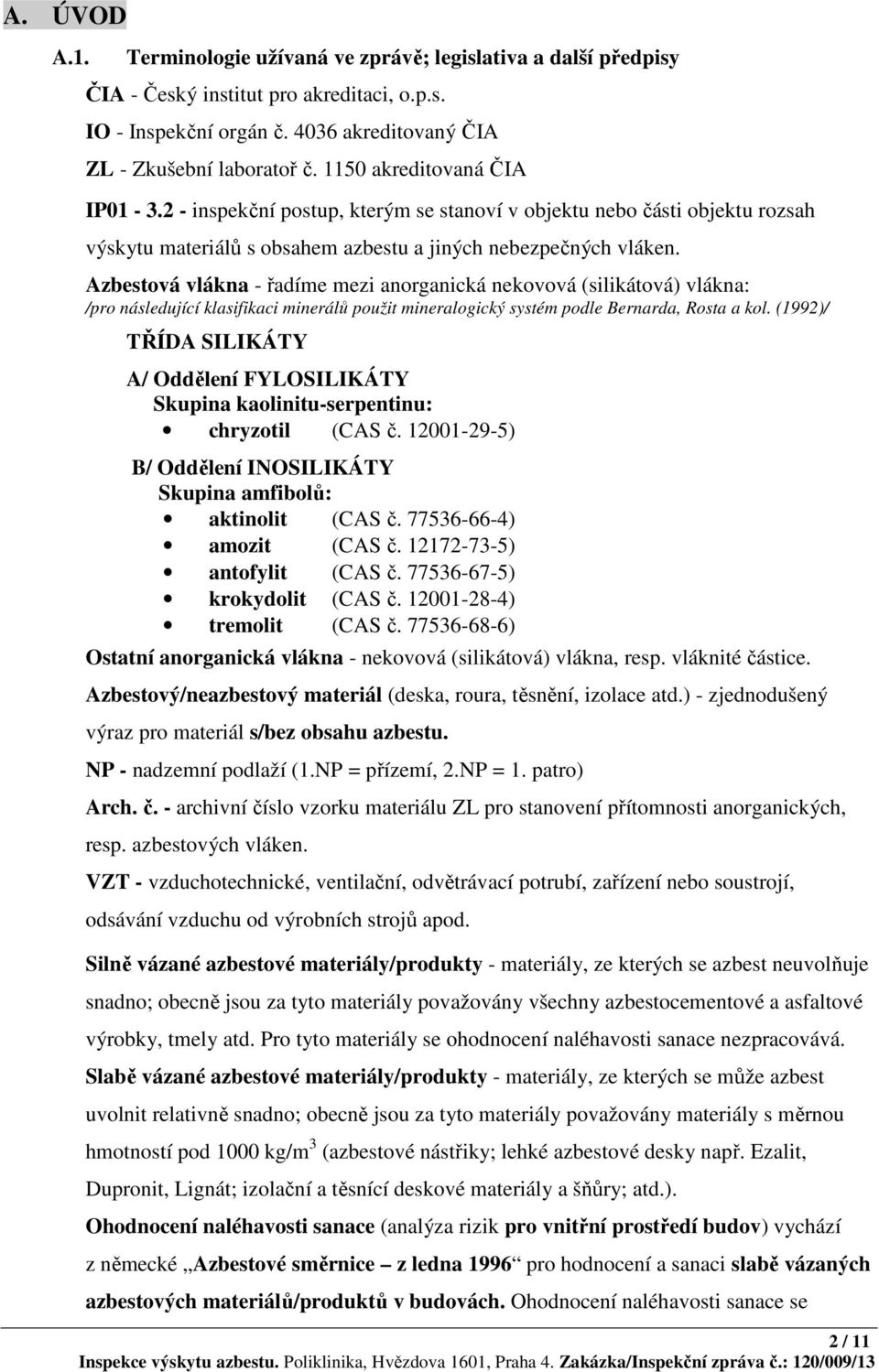

2 A. ÚVOD A.1. Terminologie užívaná ve zprávě; legislativa a další předpisy ČIA - Český institut pro akreditaci, o.p.s. IO - Inspekční orgán č akreditovaný ČIA ZL - Zkušební laboratoř č akreditovaná ČIA IP inspekční postup, kterým se stanoví v objektu nebo části objektu rozsah výskytu materiálů s obsahem azbestu a jiných nebezpečných vláken. Azbestová vlákna - řadíme mezi anorganická nekovová (silikátová) vlákna: /pro následující klasifikaci minerálů použit mineralogický systém podle Bernarda, Rosta a kol. (1992)/ TŘÍDA SILIKÁTY A/ Oddělení FYLOSILIKÁTY Skupina kaolinitu-serpentinu: chryzotil (CAS č ) B/ Oddělení INOSILIKÁTY Skupina amfibolů: aktinolit (CAS č ) amozit (CAS č ) antofylit (CAS č ) krokydolit (CAS č ) tremolit (CAS č ) Ostatní anorganická vlákna - nekovová (silikátová) vlákna, resp. vláknité částice. Azbestový/neazbestový materiál (deska, roura, těsnění, izolace atd.) - zjednodušený výraz pro materiál s/bez obsahu azbestu. NP - nadzemní podlaží (1.NP = přízemí, 2.NP = 1. patro) Arch. č. - archivní číslo vzorku materiálu ZL pro stanovení přítomnosti anorganických, resp. azbestových vláken. VZT - vzduchotechnické, ventilační, odvětrávací potrubí, zařízení nebo soustrojí, odsávání vzduchu od výrobních strojů apod. Silně vázané azbestové materiály/produkty - materiály, ze kterých se azbest neuvolňuje snadno; obecně jsou za tyto materiály považovány všechny azbestocementové a asfaltové výrobky, tmely atd. Pro tyto materiály se ohodnocení naléhavosti sanace nezpracovává. Slabě vázané azbestové materiály/produkty - materiály, ze kterých se může azbest uvolnit relativně snadno; obecně jsou za tyto materiály považovány materiály s měrnou hmotností pod 1000 kg/m 3 (azbestové nástřiky; lehké azbestové desky např. Ezalit, Dupronit, Lignát; izolační a těsnící deskové materiály a šňůry; atd.). Ohodnocení naléhavosti sanace (analýza rizik pro vnitřní prostředí budov) vychází z německé Azbestové směrnice z ledna 1996 pro hodnocení a sanaci slabě vázaných azbestových materiálů/produktů v budovách. Ohodnocení naléhavosti sanace se 2 / 11

3 nezpracovává pro silně vázané azbestové materiály a azbestové materiály ve vnějším prostředí. Směrnice obsahuje matrici/tabulku pro hodnocení rizik azbestových materiálů, která bere v úvahu: typ materiálu, druh azbestových vláken v materiálu, strukturu a stupeň poškození povrchu materiálu, využití prostoru a umístění materiálu. Každé kritérium má přiřazeno bodové ohodnocení. Na základě součtu bodů jednotlivých kritérií pak matrice určí klasifikaci rizika pro daný azbestový materiál. Materiály jsou klasifikovány třemi úrovněmi rizika I, II a III: o riziková třída I vyžaduje okamžitou akci, o riziková třída II vyžaduje nové ohodnocení materiálu ve střednědobém horizontu 2 let, o riziková třída III vyžaduje nové ohodnocení materiálu v dlouhodobém horizontu 5 let. - červenou barvou jsou označeny materiály nebo konstrukční prvky s obsahem azbestu na obrázcích a případně v textu této inspekční zprávy. - červenou čárkovanou šipkou jsou označeny materiály nebo konstrukční prvky s předpokládaným obsahem azbestu na obrázcích této inspekční zprávy. - zelenou barvou jsou označeny materiály nebo konstrukční prvky bez obsahu azbestu na obrázcích a případně v textu této inspekční zprávy. Inspekce se provádí ve vztahu k následujícím specifikacím legislativě a dalším předpisům: Nařízení Evropského parlamentu a Rady č. 1907/2006 ze dne 18. prosince 2006 o registraci, hodnocení, povolování a omezování chemických látek, o zřízení Evropské agentury pro chemické látky, o změně směrnice 1999/45/ES a o zrušení nařízení Rady (EHS) č. 793/93, nařízení Komise (ES) č. 1488/94, směrnice Rady 76/769/EHS a směrnic Komise 91/155/EHS, 93/67/EHS, 93/105/ES a 2000/21/ES; v platném znění. Zákon č. 258/2000 Sb. o ochraně veřejného zdraví a o změně některých souvisejících zákonů. Vyhláška č. 268/2009 Sb. o technických požadavcích na stavby, ze dne Příloha č. 4 k Vyhlášce č. 499/2006 Sb. o dokumentaci staveb, ze dne Směrnice VDI 3866 (směrnice SRN) - Určování azbestu v technických produktech; Zásady; Odběr a úprava vzorků. Směrnice pro hodnocení a sanaci slabě vázaných azbestových produktů v budovách (Germany, leden 1996), v originálním znění Richtlinie für die Bewertung und Sanierung schwach gebundener Asbestprodukte in Gebäuden (Asbest-Richtlinie), Fassung Januar / 11

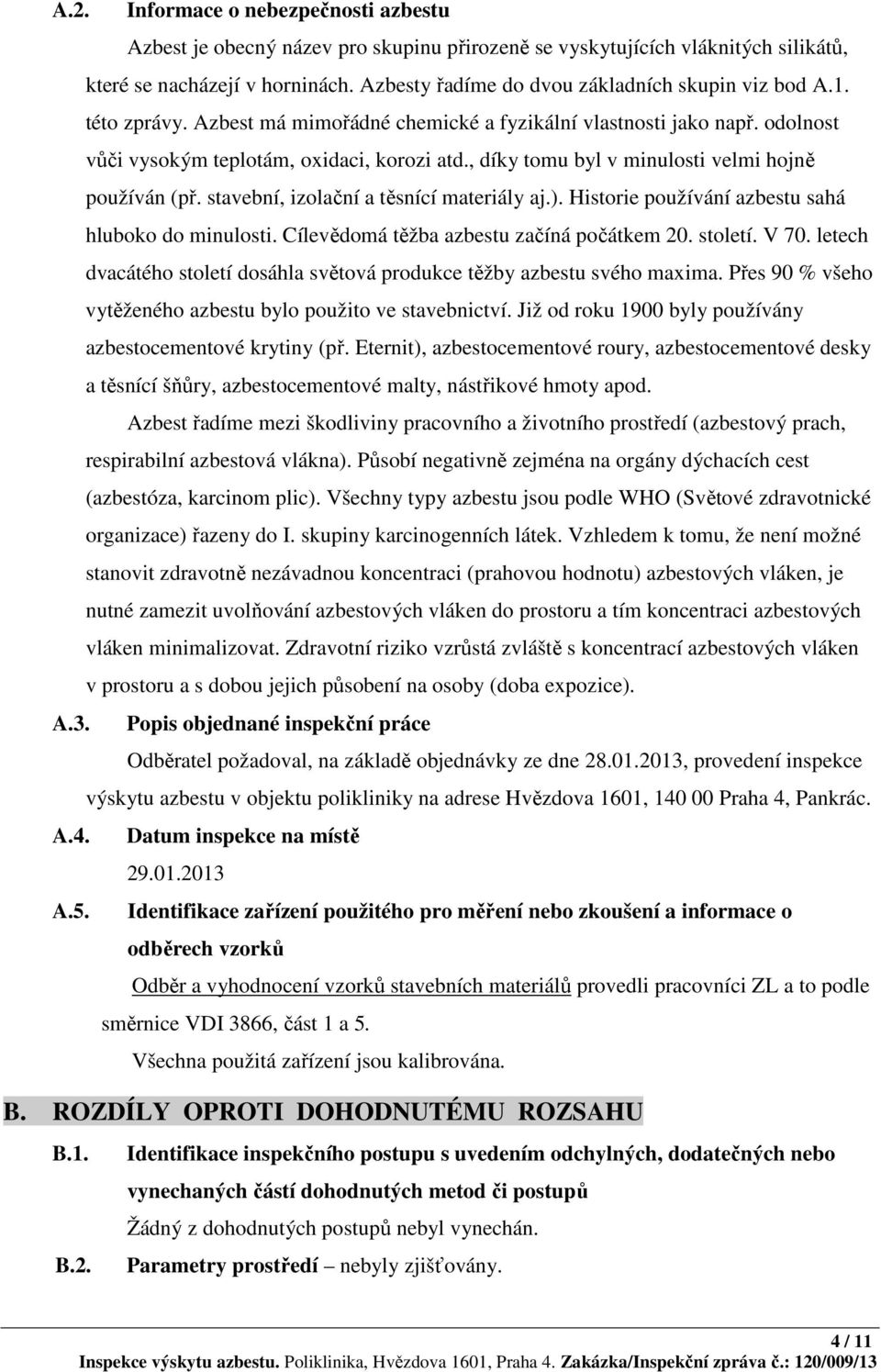

4 A.2. Informace o nebezpečnosti azbestu Azbest je obecný název pro skupinu přirozeně se vyskytujících vláknitých silikátů, které se nacházejí v horninách. Azbesty řadíme do dvou základních skupin viz bod A.1. této zprávy. Azbest má mimořádné chemické a fyzikální vlastnosti jako např. odolnost vůči vysokým teplotám, oxidaci, korozi atd., díky tomu byl v minulosti velmi hojně používán (př. stavební, izolační a těsnící materiály aj.). Historie používání azbestu sahá hluboko do minulosti. Cílevědomá těžba azbestu začíná počátkem 20. století. V 70. letech dvacátého století dosáhla světová produkce těžby azbestu svého maxima. Přes 90 % všeho vytěženého azbestu bylo použito ve stavebnictví. Již od roku 1900 byly používány azbestocementové krytiny (př. Eternit), azbestocementové roury, azbestocementové desky a těsnící šňůry, azbestocementové malty, nástřikové hmoty apod. Azbest řadíme mezi škodliviny pracovního a životního prostředí (azbestový prach, respirabilní azbestová vlákna). Působí negativně zejména na orgány dýchacích cest (azbestóza, karcinom plic). Všechny typy azbestu jsou podle WHO (Světové zdravotnické organizace) řazeny do I. skupiny karcinogenních látek. Vzhledem k tomu, že není možné stanovit zdravotně nezávadnou koncentraci (prahovou hodnotu) azbestových vláken, je nutné zamezit uvolňování azbestových vláken do prostoru a tím koncentraci azbestových vláken minimalizovat. Zdravotní riziko vzrůstá zvláště s koncentrací azbestových vláken v prostoru a s dobou jejich působení na osoby (doba expozice). A.3. Popis objednané inspekční práce Odběratel požadoval, na základě objednávky ze dne , provedení inspekce výskytu azbestu v objektu polikliniky na adrese Hvězdova 1601, Praha 4, Pankrác. A.4. Datum inspekce na místě A.5. Identifikace zařízení použitého pro měření nebo zkoušení a informace o odběrech vzorků Odběr a vyhodnocení vzorků stavebních materiálů provedli pracovníci ZL a to podle směrnice VDI 3866, část 1 a 5. Všechna použitá zařízení jsou kalibrována. B. ROZDÍLY OPROTI DOHODNUTÉMU ROZSAHU B.1. Identifikace inspekčního postupu s uvedením odchylných, dodatečných nebo vynechaných částí dohodnutých metod či postupů Žádný z dohodnutých postupů nebyl vynechán. B.2. Parametry prostředí nebyly zjišťovány. 4 / 11

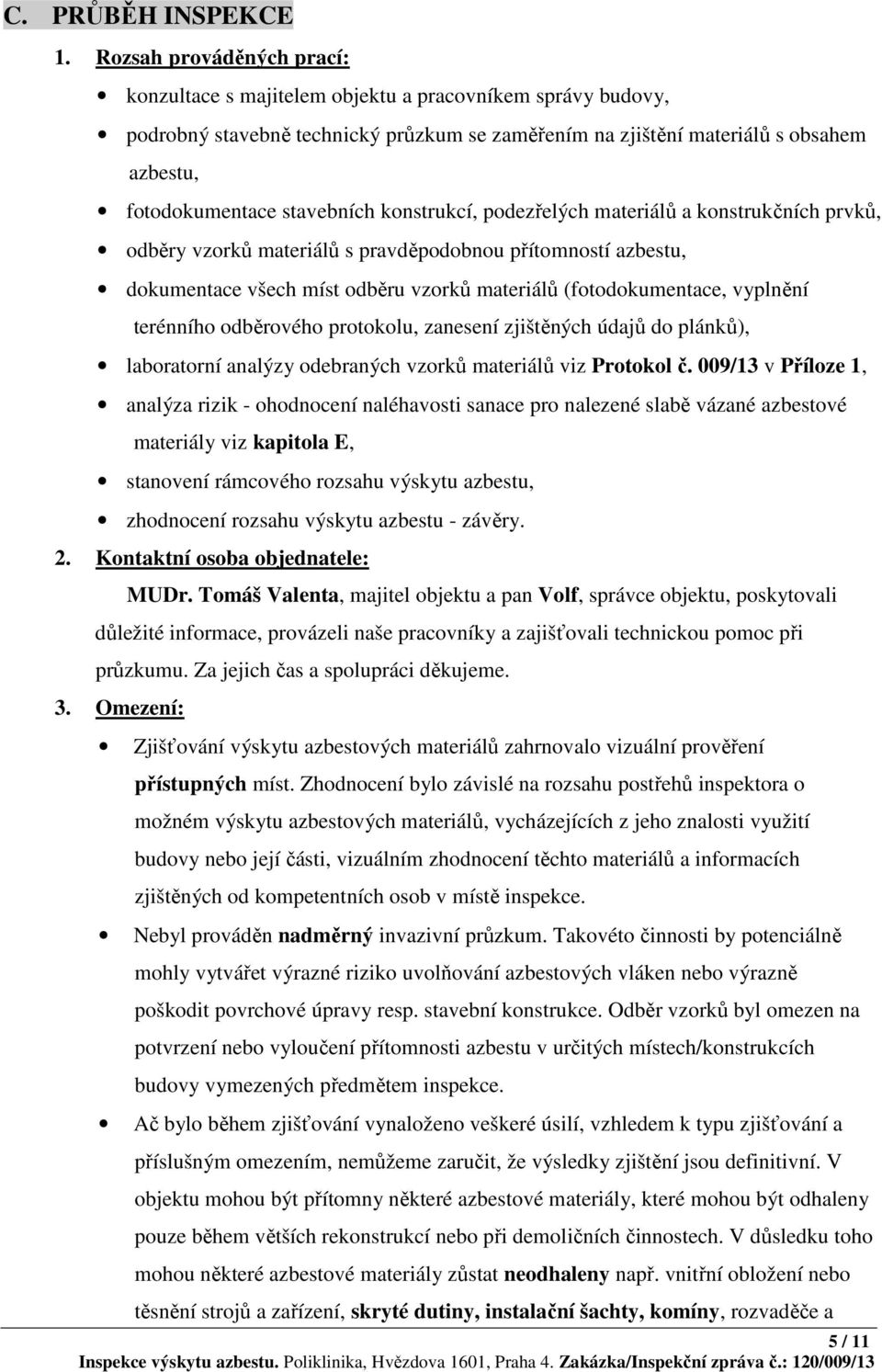

5 C. PRŮBĚH INSPEKCE 1. Rozsah prováděných prací: konzultace s majitelem objektu a pracovníkem správy budovy, podrobný stavebně technický průzkum se zaměřením na zjištění materiálů s obsahem azbestu, fotodokumentace stavebních konstrukcí, podezřelých materiálů a konstrukčních prvků, odběry vzorků materiálů s pravděpodobnou přítomností azbestu, dokumentace všech míst odběru vzorků materiálů (fotodokumentace, vyplnění terénního odběrového protokolu, zanesení zjištěných údajů do plánků), laboratorní analýzy odebraných vzorků materiálů viz Protokol č. 009/13 v Příloze 1, analýza rizik - ohodnocení naléhavosti sanace pro nalezené slabě vázané azbestové materiály viz kapitola E, stanovení rámcového rozsahu výskytu azbestu, zhodnocení rozsahu výskytu azbestu - závěry. 2. Kontaktní osoba objednatele: MUDr. Tomáš Valenta, majitel objektu a pan Volf, správce objektu, poskytovali důležité informace, provázeli naše pracovníky a zajišťovali technickou pomoc při průzkumu. Za jejich čas a spolupráci děkujeme. 3. Omezení: Zjišťování výskytu azbestových materiálů zahrnovalo vizuální prověření přístupných míst. Zhodnocení bylo závislé na rozsahu postřehů inspektora o možném výskytu azbestových materiálů, vycházejících z jeho znalosti využití budovy nebo její části, vizuálním zhodnocení těchto materiálů a informacích zjištěných od kompetentních osob v místě inspekce. Nebyl prováděn nadměrný invazivní průzkum. Takovéto činnosti by potenciálně mohly vytvářet výrazné riziko uvolňování azbestových vláken nebo výrazně poškodit povrchové úpravy resp. stavební konstrukce. Odběr vzorků byl omezen na potvrzení nebo vyloučení přítomnosti azbestu v určitých místech/konstrukcích budovy vymezených předmětem inspekce. Ač bylo během zjišťování vynaloženo veškeré úsilí, vzhledem k typu zjišťování a příslušným omezením, nemůžeme zaručit, že výsledky zjištění jsou definitivní. V objektu mohou být přítomny některé azbestové materiály, které mohou být odhaleny pouze během větších rekonstrukcí nebo při demoličních činnostech. V důsledku toho mohou některé azbestové materiály zůstat neodhaleny např. vnitřní obložení nebo těsnění strojů a zařízení, skryté dutiny, instalační šachty, komíny, rozvaděče a 5 / 11

6 elektrické přístroje pod proudem, těsnění potrubí, zakopané předměty, předměty pod nebo v konstrukci podlah či stěn, oblasti pod koberci a podlahovými krytinami, předměty v nepřístupných výškách či prostorech atd. V průběhu inspekce bylo možno prověřit jen asi 1/3 prostor v objektu. Ostatní prostory nebyly přístupné. Do jednotlivých lékařských ambulancí bylo možno vstupovat jen ojediněle a to vždy po dohodě s lékařem. D. POPIS OBJEKTU Úvod. Dvoupodlažní objekt polikliniky (dříve zdravotní středisko) byl postaven kolem roku 1967 viz Foto č. 1. Půdorysně se jedná o obdélníkový objekt, který má na úrovní 2.NP vnitřní atrium. V současnosti je objekt z větší části využíván pro lékařskou péči. V objektu je také lékárna a několik komerčních skladovacích prostor. Popis objektu. Stavebně se jedná o železobetonový monolitický skelet se sloupy kruhového a čtvercového průřezu. Obvodový plášť 1.NP je zděný, částečně obložený štípanou břidlicí. Obvodový plášť 2.NP je montovaný z fasádních dílců a dodatečně zateplený. Zjištěná skladba obvodového pláště 2.NP je z vnější strany následující: plechové lamely minerální izolační vata sklo opatřené nátěrem minerální izolační vata v PE pytlích interiérová dřevotřísková deska viz Foto č. 2, 3 a 4. Vnitřní atrium o rozměrech cca 9 x 18 m je tvořeno prosklenými výkladci viz Foto č. 5 a 6. Příčky v obou podlažích jsou převážně zděné, výjimečně sádrokartonové. V některých místech jsou původní zděné příčky dotěsněny k obvodovému plášti Luxferami viz Foto č. 3. Stropy jsou v obou podlažích železobetonové, lokálně se zavěšenými podhledy. Podhledy jsou jednak ze čtvercových minerálních šablon uložených v lehkém hliníkovém rastru, jednak sádrokartonové. Střecha 1.NP (podlaha atria) je plochá s částečně zrekonstruovanou krytinou. Při rekonstrukci byla původní krytina z asfaltových pásů většinou ponechána a převrstvena krytinou nového typu na bázi gumy viz Foto č. 5. Střecha 2.NP je plochá s krytinou z několika vrstev asfaltových pásů viz Foto č. 6. V objektu je menší nefunkční rozvod VZT, který dříve sloužil pro odvětrání původních garáží umístěných v 1.NP. Na úrovni 2.NP je VZT rozvod veden ve zděné stoupací šachtě umístěné do atria a vyvedené na střechu objektu viz Foto č / 11

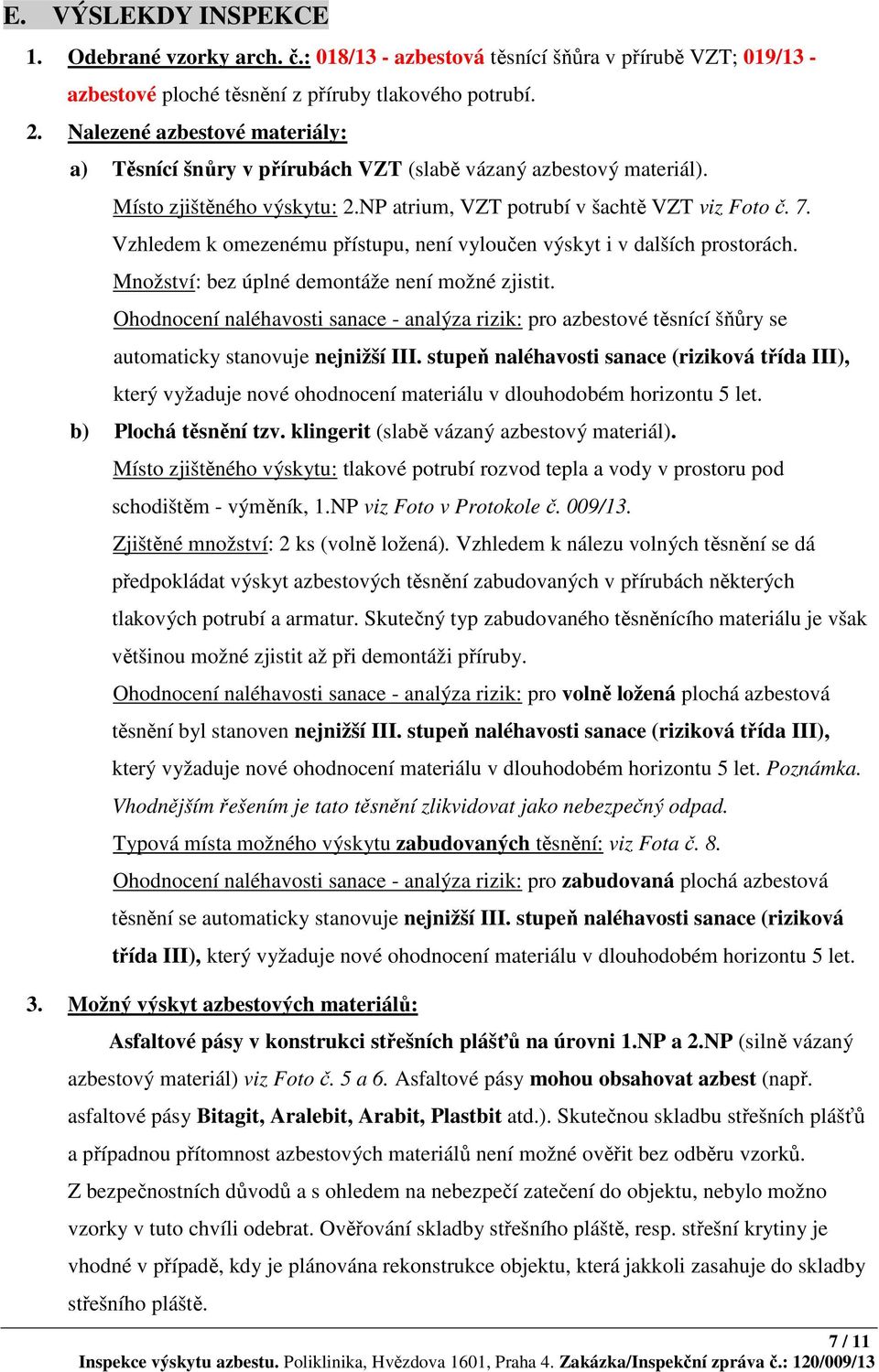

7 E. VÝSLEKDY INSPEKCE 1. Odebrané vzorky arch. č.: 018/13 - azbestová těsnící šňůra v přírubě VZT; 019/13 - azbestové ploché těsnění z příruby tlakového potrubí. 2. Nalezené azbestové materiály: a) Těsnící šnůry v přírubách VZT (slabě vázaný azbestový materiál). Místo zjištěného výskytu: 2.NP atrium, VZT potrubí v šachtě VZT viz Foto č. 7. Vzhledem k omezenému přístupu, není vyloučen výskyt i v dalších prostorách. Množství: bez úplné demontáže není možné zjistit. Ohodnocení naléhavosti sanace - analýza rizik: pro azbestové těsnící šňůry se automaticky stanovuje nejnižší III. stupeň naléhavosti sanace (riziková třída III), který vyžaduje nové ohodnocení materiálu v dlouhodobém horizontu 5 let. b) Plochá těsnění tzv. klingerit (slabě vázaný azbestový materiál). Místo zjištěného výskytu: tlakové potrubí rozvod tepla a vody v prostoru pod schodištěm - výměník, 1.NP viz Foto v Protokole č. 009/13. Zjištěné množství: 2 ks (volně ložená). Vzhledem k nálezu volných těsnění se dá předpokládat výskyt azbestových těsnění zabudovaných v přírubách některých tlakových potrubí a armatur. Skutečný typ zabudovaného těsněnícího materiálu je však většinou možné zjistit až při demontáži příruby. Ohodnocení naléhavosti sanace - analýza rizik: pro volně ložená plochá azbestová těsnění byl stanoven nejnižší III. stupeň naléhavosti sanace (riziková třída III), který vyžaduje nové ohodnocení materiálu v dlouhodobém horizontu 5 let. Poznámka. Vhodnějším řešením je tato těsnění zlikvidovat jako nebezpečný odpad. Typová místa možného výskytu zabudovaných těsnění: viz Fota č. 8. Ohodnocení naléhavosti sanace - analýza rizik: pro zabudovaná plochá azbestová těsnění se automaticky stanovuje nejnižší III. stupeň naléhavosti sanace (riziková třída III), který vyžaduje nové ohodnocení materiálu v dlouhodobém horizontu 5 let. 3. Možný výskyt azbestových materiálů: Asfaltové pásy v konstrukci střešních plášťů na úrovni 1.NP a 2.NP (silně vázaný azbestový materiál) viz Foto č. 5 a 6. Asfaltové pásy mohou obsahovat azbest (např. asfaltové pásy Bitagit, Aralebit, Arabit, Plastbit atd.). Skutečnou skladbu střešních plášťů a případnou přítomnost azbestových materiálů není možné ověřit bez odběru vzorků. Z bezpečnostních důvodů a s ohledem na nebezpečí zatečení do objektu, nebylo možno vzorky v tuto chvíli odebrat. Ověřování skladby střešního pláště, resp. střešní krytiny je vhodné v případě, kdy je plánována rekonstrukce objektu, která jakkoli zasahuje do skladby střešního pláště. 7 / 11

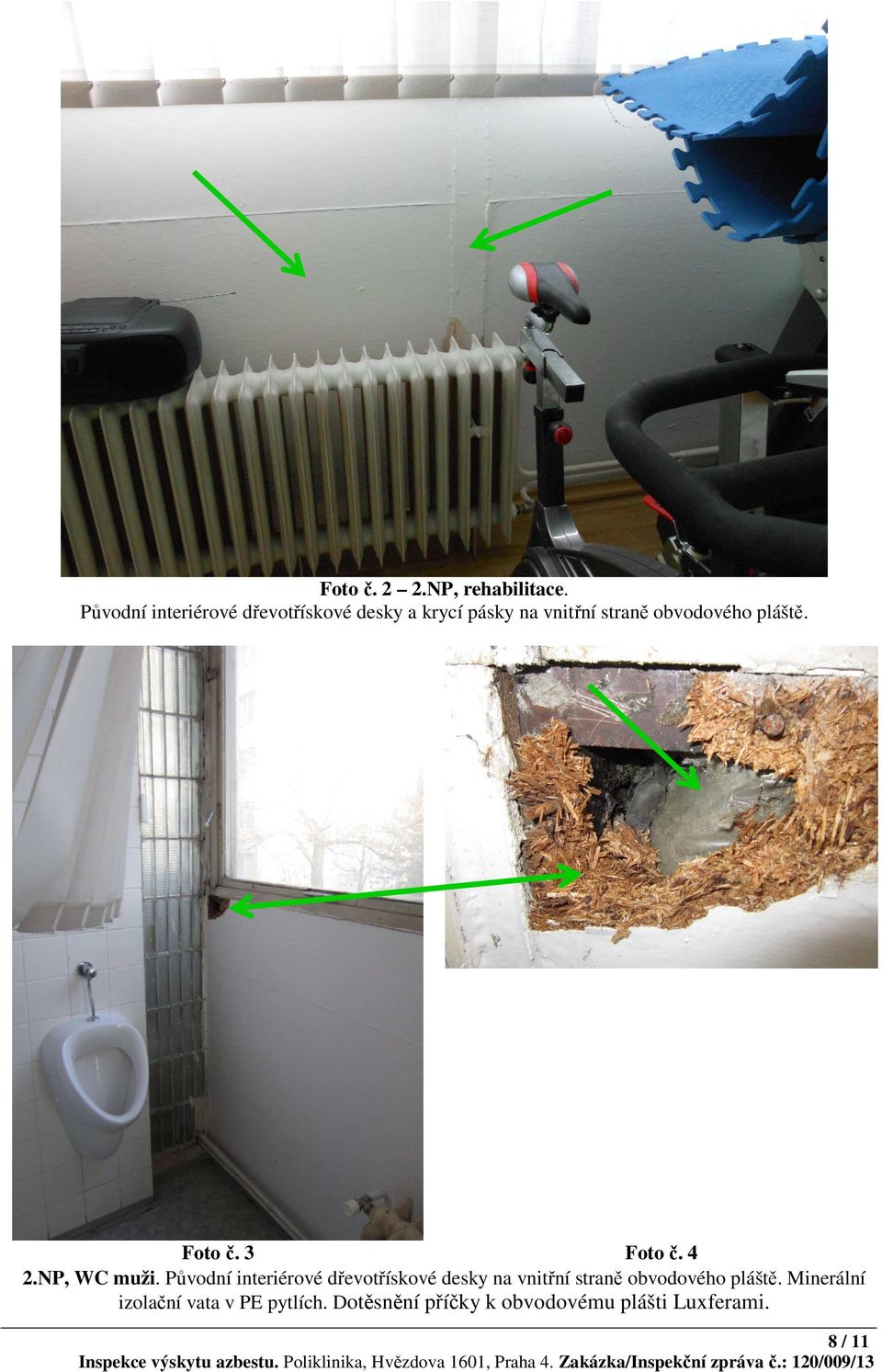

8 Foto č. 2 2.NP, rehabilitace. Původní interiérové dřevotřískové desky a krycí pásky na vnitřní straně obvodového pláště. Foto č. 3 Foto č. 4 2.NP, WC muži. Původní interiérové dřevotřískové desky na vnitřní straně obvodového pláště. Minerální izolační vata v PE pytlích. Dotěsnění příčky k obvodovému plášti Luxferami. 8 / 11

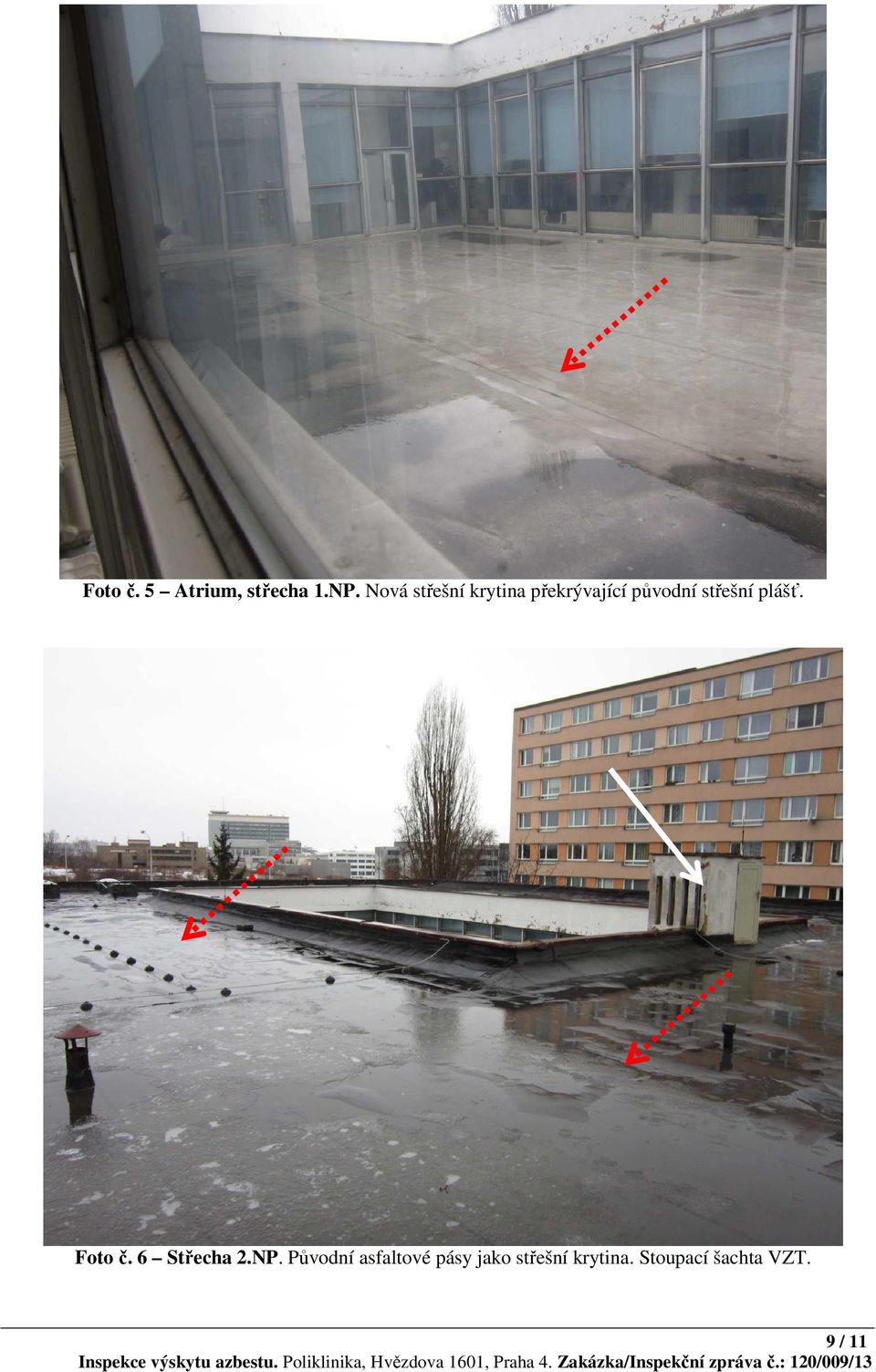

9 Foto č. 5 Atrium, střecha 1.NP. Nová střešní krytina překrývající původní střešní plášť. Foto č. 6 Střecha 2.NP. Původní asfaltové pásy jako střešní krytina. Stoupací šachta VZT. 9 / 11

10 Foto č. 7-2.NP, atrium, šachta VZT. Příruby VZT potrubí těsněné azbestovými šňůrami. Foto č. 8 1.NP, prostor pod schodištěm - výměník. Plochá těsnění v přírubách tlakových potrubí rozvodu tepla a vody. 10 / 11

11 F. ZÁVĚRY 1. V objektu polikliniky na výše uvedené adrese byly nalezeny následující slabě vázané azbestové materiály: a) azbestové těsnící šnůry v přírubách VZT potrubí, b) plochá azbestová těsnění. 2. V objektu na výše uvedené adrese mohou obsahovat azbest následující materiály (nebylo možno ověřit vzorkováním): a) asfaltové pásy v konstrukci střešních plášťů na úrovni 1.NP a 2.NP. 3. Poznámka 1. Rozsah výskytu azbestu nemusí být definitivní a to vzhledem k omezením uvedeným v odstavci C.3. Proto je vhodné při plánování sanace, resp. odstraňování azbestových materiálů spolupracovat s inspektorem IO, který inspekci prováděl. 4. Poznámka 2. Uvolňování azbestových vláken do vzduchu hrozí při narušení azbestových materiálů (lámání, vrtání, broušení, trhání atd.), při neodborné manipulaci s nimi a zejména při neodborném odstraňování/sanaci prováděném odborně nezpůsobilou osobou/firmou. Uvolňování azbestových vláken do vzduchu hrozí také v případě neodborně prováděných rekonstrukcí, zasahujících byť jen částečně do konstrukcí obsahujících azbestové materiály. Pokud nejsou azbestové materiály nijak narušovány, je pravděpodobnost samovolného uvolňování azbestových vláken do vzduchu minimální. G. INSPEKČNÍ NÁLEZ Inspekce provedená v objektu polikliniky Hvězdova 1601, Praha 4, Pankrác, jejíž jednoznačné závěry jsou uvedeny v bodě F, byla ve shodě s inspekčním postupem IP a specifikacemi vyjmenovanými v bodě A.1. této inspekční zprávy. Inspekční zprávu nelze, bez souhlasu zhotovitele a odběratele, reprodukovat jinak než jako celou. Inspekci provedl: Michal Kocián, inspektor Schválila: Ing. Zuzana Doležalová vedoucí inspekčního orgánu Podpis: 11 / 11
