1 REGULACE AUTOMATIZACE BOR spol. s r.o. NOVÝ BOR Katalog výrobků : PŘEVODOVÉ MOTORY

2 OBSAH. Všeobecné údaje. Převodový synchronní motor reverzační B Převodový synchronní motor reverzační B 408 4A. Převodový synchronní motor reverzační B 40 4B. Převodový synchronní motor reverzační B 4 4C Převodový synchronní motor reverzační B 4 5. Převodový synchronní motor reverzační B 48 ( B 49 ) 6. Převodový synchronní motor B Převodový synchronní motor B Převodový synchronní motor B 60 osmirychlostní 9. Převodový synchronní motor B 60 osmirychlostní 0. Převodový synchronní motor B 404. Měnič napětí STR (STR 4, STR 48) - -

3 . VŠEOBECNÉ ÚDAJE VŠEOBECNĚ Převodový motor je komplet skládající se ze synchronní pohonné jednotky a převodové části, která je tvořena převodovkou s čelními ozubenými koly, s neměnným převodem. Synchronní motory jsou použity v jednom nebo více typech převodových motorů vzájemně si odpovídajících přenášeným výkonem i rozměry. POUŽITÍ Převodové motory jsou používány jako hnací elementy s konstantními otáčkami. Jsou vhodné pro pohon přístrojů a zařízení, kde jsou požadovány nízké otáčky při obou smyslech otáčení. Pracovní poloha je vodorovná, na zvláštní požadavek svislá, přičemž výstupní hřídel musí být orientován směrem nahoru. POPIS Otáčky výstupního hřídele převodovky je možno zvolit ze základní řady otáček, které obsahuje množství převodů a má rozsah od 0,5 ot./sec. do ot./4hod. ( ot./48 hod.) Podrobněji viz. tabulky provedení u jednotlivých převodových motorů. Synchronní motor v převodovém motoru lze nahradit krokovým motorem odpovídajícího typu. Tento požadavek je nutné uvést v objednávce. Převodovky jednotlivých typů lze dodat i samostatně, součástí dodávky je i pastorek motoru. ÚDAJE PRO OBJEDNÁVKU. Počet kusů a název motoru (převodový motor). Typové označení motoru (např. B406) 3. Čas otáčky výstupního hřídele dokola o 360º (s) 4. Jmenovité napájecí napětí a frekvence (30V, 50Hz) 5. Speciální požadavky Příklad objednávky 00 ks Převodový motor B406 s 30V 50Hz - 3 -

4 . PŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 406 TECHNICKÉ ÚDAJE Provozní podmínky : teplota okolí -40 O C až +55 O C prostředí IE 33 Technické parametry : napětí 30V, 0V, 4V, V frekvence 50 Hz (60Hz) Čas na otáčku výstupního hřídele : 0,5 sekundy až 4 hodin Max. kroutící moment : 0,98 Nm od 40 s výše Pracovní poloha : doporučena vodorovná Smysl točení : možnost reverzace Příkon : cca W Hmotnost : max. 0,4 kg Rozměry : ovál 53x70 mm, délka 5,5 mm do 0 min/ot - bez výstupního hřídele ovál 53x70 mm, délka 60,5 nad 0 min/ot - bez výstupního hřídele výstupní hřídel - průměr 4 h7, délka 5 mm - průměr 0 f 8 s vnějším čtyřhranem 8 mm, délka 4,5 mm Poznámka : převodovku je možno pohánět i krokovým motorem SMR RI kluzná ložiska výstupního hřídele převodovky lze dle požadavku nahradit kuličkovými ložisky KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 406 je tvořen motorem SMR ( nebo SMR RI) a převodovkou s čelními ozubenými koly. ROZMĚROVÝ NÁČRT - 4 -

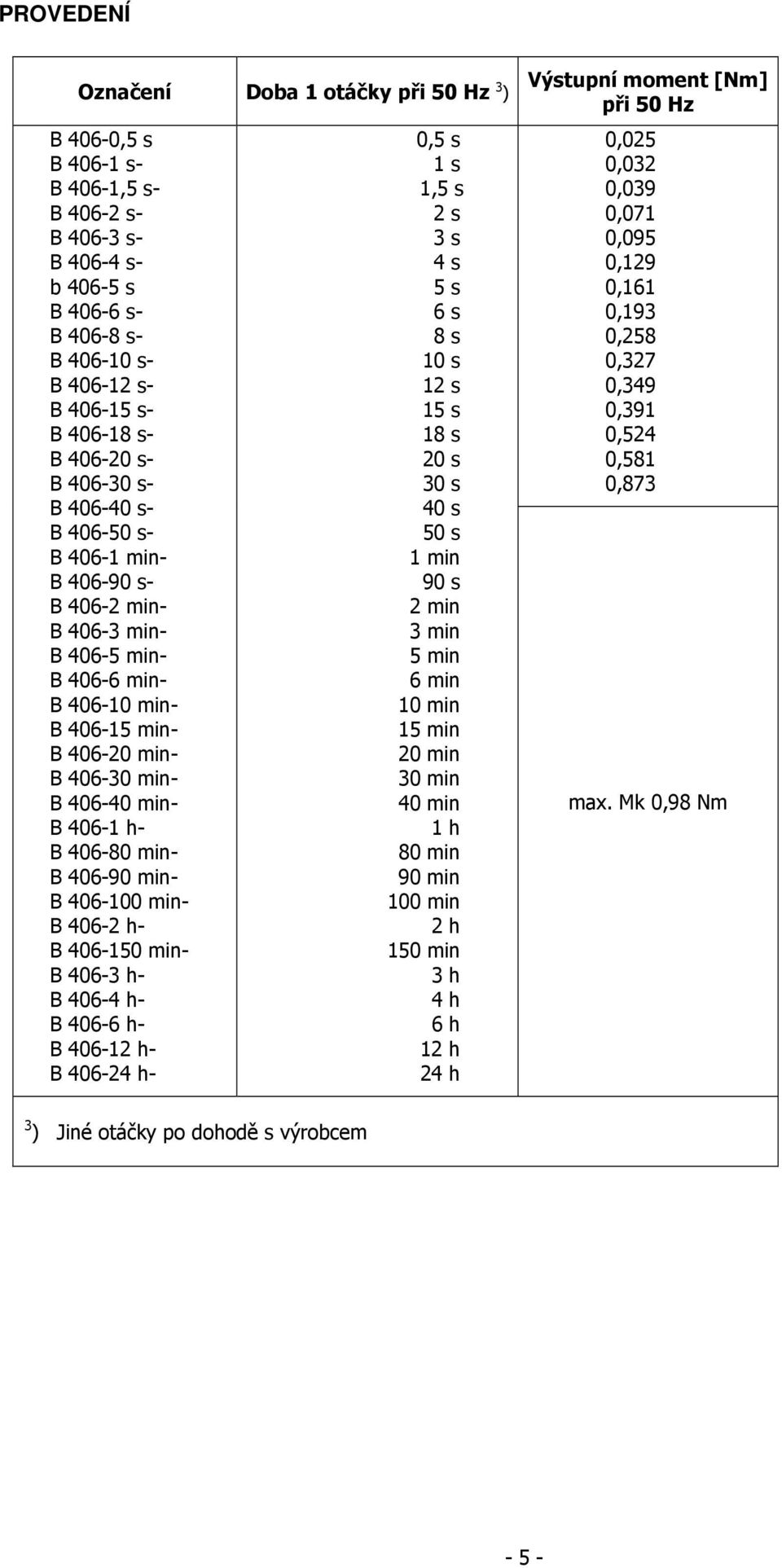

5 PROVEDENÍ Označení Doba otáčky při 50 Hz 3 ) B 406-0,5 s B 406- s- B 406-,5 s- B 406- s- B s- B s- b s B s- B s- B s- B 406- s- B s- B s- B s- B s- B s- B s- B 406- min- B s- B 406- min- B min- B min- B min- B min- B min- B min- B min- B min- B 406- h- B min- B min- B min- B 406- h- B min- B h- B h- B h- B 406- h- B h- 0,5 s s,5 s s 3 s 4 s 5 s 6 s 8 s 0 s s 5 s 8 s 0 s 30 s 40 s 50 s min 90 s min 3 min 5 min 6 min 0 min 5 min 0 min 30 min 40 min h 80 min 90 min 00 min h 50 min 3 h 4 h 6 h h 4 h Výstupní moment [Nm] při 50 Hz 0,05 0,03 0,039 0,07 0,095 0,9 0,6 0,93 0,58 0,37 0,349 0,39 0,54 0,58 0,873 max. Mk 0,98 Nm 3 ) Jiné otáčky po dohodě s výrobcem - 5 -

6 3. PŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 408 TECHNICKÉ ÚDAJE Provozní podmínky : teplota okolí -5 O C až +55 O C prostředí IE 33 Technické parametry : napětí 30V, 0V, 4V, V frekvence 50 Hz (60Hz) Čas na otáčku výstupního hřídele : 0,5 sekundy až hodina Max. kroutící moment : Nm od 30 s výše Pracovní poloha : doporučena vodorovná Smysl točení : možnost reverzace Příkon : max. 5,5W Hmotnost : cca 0,5 kg Rozměry : ovál 53x70 mm, délka 6 mm do 5 min/ot - bez výstupního hřídele ovál 53x70 mm, délka 7,5 nad 5 min/ot - bez výstupního hřídele výstupní hřídel - průměr 6 h7, délka 7,5 mm nebo průměr 0 f 8 s vnějším čtyřhranem 8 mm, délka 4,5 mm Poznámka : převodovku je možno pohánět i krokovým motorem SMR RI kluzná ložiska výstupního hřídele převodovky lze dle požadavku nahradit kuličkovými ložisky KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 408 je tvořen motorem SMR (nebo SMR RI) a převodovkou s čelními ozubenými koly. ROZMĚROVÝ NÁČRT - 6 -

7 PROVEDENÍ Označení B 408-0,5 s- B 408- s- B 408-,5 s- B 408- s- B s- B s- b s B s- B s- B s- B 408- s- B s- B s- B s- B s- B 408- min- B s- B 408- min- B min- B min- B min- B min- B min- B min- B min- B min- B 408- h- Doba otáčky při 50 Hz 0,5 s s,5 s s 3 s 4 s 5 s 6 s 8 s 0 s s 5 s 0 s 30 s 40 s min 90 s min 3 min 5 min 6 min 0 min 5 min 0 min 30 min 40 min h Výstupní moment [Nm] při 50 Hz 0,036 0,073 0,090 0,63 0,8 0,97 0,37 0,444 0,593 0,75 0,803 0,899,336 max. Mk Nm - 7 -

8 4A. PŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 40 TECHNICKÉ ÚDAJE Provozní podmínky : teplota okolí -5 O C až +55 O C prostředí IE 33 Použitý motor : SMR nebo SMR RI Technické parametry : napětí 30V, 0V, 4V, V frekvence 50 Hz, 60Hz Čas na otáčku výstupního hřídele : 0,5 sekundy až 3 minuty - nižší provedení převodovky 4 min až 0 min - vyšší provedení převodovky Max. kroutící moment Pracovní poloha Smysl točení Příkon Hmotnost Poznámka : 9 Nm od min výše : doporučena vodorovná : možnost reverzace : max. W : cca 0,8 kg : převodovku v B 40 je možno pohánět i krokovým motorem SMR RI v převodovce jsou u výstupního hřídele použita kuličková ložiska KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 40 je tvořen motorem SMR (nebo SMR RI) a převodovkou s čelními ozubenými koly. Převodová skříň je osazena kuličkovými ložisky a má vysokou konstrukční tuhost. ROZMĚRY Převodový motor B 40 Použitá pohonná jednotka SMR nebo Průměr převodovky [mm] Rozměr L [mm] Rozměr L [mm] ) Poznámka (čas na jednu ot. výst. hřídele) 94 43,5 05 0,5 s až 3 min SMR RI ,5 4 min až 0 min ) Včetně výstupního hřídele Ø 7h7, délka 7 mm, s dvěma ploškami

9 ROZMĚROVÝ NÁČRT MOTORU B 40 NIŽŠÍ PROVEDENÍ PROVEDENÍ Označení Doba otáčky při 50 Hz Převod Výstupní moment [Nm] při 50 Hz B 40-0,5 s B 40- s B 40-,5 s B 40- s B 40-3 s B 40-4 s b 40-5 s B 40-6 s B 40-8 s B 40-0 s B 40- s B 40-5 s B 40-8 s B 40-0 s B s B s B 40- min B s B 40- min B 40-3 min B 40-5 min B 40-6 min B 40-0 min 0,5 s s,5 s s 3 s 4 s 5 s 6 s 8 s 0 s s 5 s 8 s 0 s 30 s 40 s min 90 s min 3 min 5 min 6 min 0 min :,5 :5 :7,5 :0 :5 :0 :5 :30 :40 :50 :60 :75 :90 :00 :50 :00 :300 :450 :600 :900 :500 :800 :3000 0,075 0,5 0,5 0,3 0,45 0,6 0,75 0,9,,5,8,5,7 3,0 4,5 6,0 max. MK 9 Nm - 9 -

10 4B. P ŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 4 TECHNICKÉ ÚDAJE Provozní podmínky : teplota okolí -5 O C až +55 O C prostředí IE 33 Použitý motor : SMR Technické parametry : napětí 30V, 0V, 4V frekvence 50 Hz Čas na otáčku výstupního hřídele : 0,5 sekundy až 3 minuty - nižší provedení převodovky 4 min až 0 min - vyšší provedení převodovky Max. kroutící moment Pracovní poloha Smysl točení Příkon Hmotnost Poznámka : 9 Nm od min výše : doporučena vodorovná : možnost reverzace : max. 6W : cca 0,95 kg : v převodovce jsou u výstupního hřídele použita kuličková ložiska KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 4 je tvořen motorem SMR a převodovkou s čelními ozubenými koly. Převodová skříň je osazena kuličkovými ložisky a má vysokou konstrukční tuhost. ROZMĚRY Převodový motor Použitá pohonná jednotka B 4 SMR Průměr převodovky [mm] Rozměr L [mm] Rozměr L [mm] ) Poznámka (čas na jednu ot. výst. hřídele) 94 43,5 4 0,5 s až 3 min ,5 4 min až 0 min ) Včetně výstupního hřídele Ø 7h7, délka 7 mm, s dvěma ploškami

11 ROZMĚROVÝ NÁČRT MOTORU B 4 NIŽŠÍ PROVEDENÍ PROVEDENÍ Označení Doba otáčky při 50 Hz Převod Výstupní moment [Nm] při 50 Hz B 4-0,5 s B 4- s B 4-,5 s B 4- s B 4-3 s B 4-4 s B 4-5 s B 4-6 s B 4-8 s B 4-0 s B 4- s B 4-5 s B 4-8 s B 4-0 s B 4-30 s B 4-40 s B 4- min B 4-90 s B 4- min B 4-3 min B 4-5 min B 4-6 min B 4-0 min 0,5 s s,5 s s 3 s 4 s 5 s 6 s 8 s 0 s s 5 s 8 s 0 s 30 s 40 s min 90 s min 3 min 5 min 6 min 0 min :,5 :5 :7,5 :0 :5 :0 :5 :30 :40 :50 :60 :75 :90 :00 :50 :00 :300 :450 :600 :900 :500 :800 :3000 0, 0, 0,3 0,4 0,6 0,8,0,,6,0,4 3,0 3,6 4,0 6,0 8,0 max. MK 9 Nm - -

12 4C. PŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 4 TECHNICKÉ ÚDAJE Provozní podmínky : teplota okolí -5 O C až +55 O C prostředí IE 33 Použitý motor : SMR Technické parametry : napětí 30V, 0V, 4V, V frekvence 50 Hz Čas na otáčku výstupního hřídele : 0,5 sekundy až 3 minuty - nižší provedení převodovky 4 min až 0 min - vyšší provedení převodovky Max. kroutící moment Pracovní poloha Smysl točení Příkon Hmotnost Poznámka : 9 Nm od 30 s výše : doporučena vodorovná : možnost reverzace : max. W : cca, kg : v převodovce jsou u výstupního hřídele použita kuličková ložiska KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 4 je tvořen motorem SMR a převodovkou s čelními ozubenými koly. Převodová skříň je osazena kuličkovými ložisky a má vysokou konstrukční tuhost. ROZMĚRY Převodový motor Použitá pohonná jednotka B 4 SMR Průměr převodovky [mm] Rozměr L [mm] ) Včetně výstupního hřídele Ø 7h7, délka 7 mm, s dvěma ploškami. Rozměr L [mm] ) Poznámka (čas na jednu ot. výst. hřídele) 94 43,5 43 0,5 s až 3 min ,5 4 min až 0 min - -

13 ROZMĚROVÝ NÁČRT MOTORU B 4 NIŽŠÍ PROVEDENÍ PROVEDENÍ Označení Doba otáčky při 50 Hz Převod Výstupní moment [Nm] při 50 Hz B 4-0,5 s B 4- s B 4-,5 s B 4- s B 4-3 s B 4-4 s B 4-5 s B 4-6 s B 4-8 s B 4-0 s B 4- s B 4-5 s B 4-8 s B 4-0 s B 4-30 s B 4-40 s B 4- min B 4-90 s B 4- min B 4-3 min B 4-5 min B 4-6 min B 4-0 min 0,5 s s,5 s s 3 s 4 s 5 s 6 s 8 s 0 s s 5 s 8 s 0 s 30 s 40 s min 90 s min 3 min 5 min 6 min 0 min :,5 :5 :7,5 :0 :5 :0 :5 :30 :40 :50 :60 :75 :90 :00 :50 :00 :300 :450 :600 :900 :500 :800 :3000 0,5 0,3 0,45 0,6 0,9,,5,8,4 3,0 3,6 4,5 5,4 6,0 max. MK 9 Nm

14 4. 5. PŘEVODOVÝ SYNCHRONNÍ MOTOR REVERZAČNÍ B 48, B 49 TECHNICKÉ ÚDAJE Provozní podmínky : teplota okolí -5 O C až +55 O C prostředí IE 33 Použitý motor : SMR označení B 48 SMR označení B 49 Technické parametry : napětí 30V, 0V, 4V, V pro B 48 napětí 30V, 0V, 4V pro B 49 frekvence 50 Hz, 60 Hz pro B 48 frekvence 50 Hz pro B 49 Čas na otáčku výstupního hřídele : 0,5 sekundy až minuty Max. kroutící moment : Nm od 5 s výše pro B 48 Nm od 0 s výše pro B 49 Pracovní poloha : doporučena vodorovná Smysl točení : možnost reverzace Příkon : B 48 - max. W Hmotnost B 49 - max. 6W : B 48 - cca 0,68 kg B 49 - cca 0,83 kg Rozměry : B 48 - čtverec ~ 66x66 mm, délka 73 mm - bez výstupního hřídele pro B 48 B 49 - čtverec ~ 66x66 mm, délka 9 mm - bez výstupního hřídele pro B 49 výstupní hřídel - průměr 6 h7, délka 7,5 mm, s dvěma ploškami V rozměrovém náčrtu je vyobrazen motor SMR Poznámka KONSTRUKČNÍ ŘEŠENÍ : převodovku v B 48 je možno pohánět i krokovým motorem SMR RI Komplet převodového synchronního motoru B 48 je tvořen motorem SMR (nebo SMR RI) a převodovkou s čelními ozubenými koly. Komplet převodového synchronního motoru B 49 je tvořen motorem SMR a převodovkou s čelními ozubenými koly. ROZMĚROVÝ NÁČRT MOTORU B

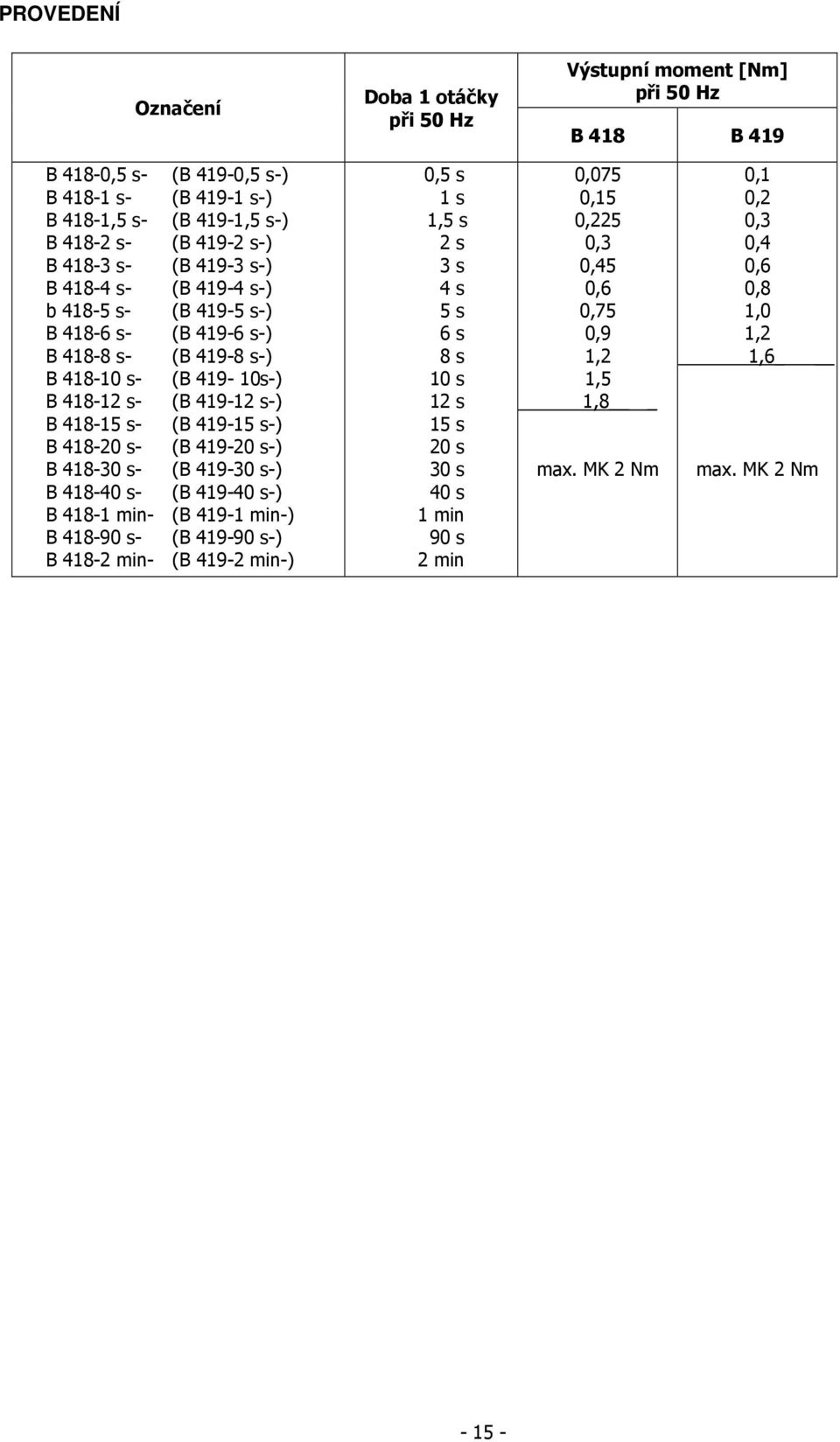

15 PROVEDENÍ Označení Doba otáčky při 50 Hz Výstupní moment [Nm] při 50 Hz B 48 B 49 B 48-0,5 s- B 48- s- B 48-,5 s- B 48- s- B 48-3 s- B 48-4 s- b 48-5 s- B 48-6 s- B 48-8 s- B 48-0 s- B 48- s- B 48-5 s- B 48-0 s- B s- B s- B 48- min- B s- B 48- min- (B 49-0,5 s-) (B 49- s-) (B 49-,5 s-) (B 49- s-) (B 49-3 s-) (B 49-4 s-) (B 49-5 s-) (B 49-6 s-) (B 49-8 s-) (B 49-0s-) (B 49- s-) (B 49-5 s-) (B 49-0 s-) (B s-) (B s-) (B 49- min-) (B s-) (B 49- min-) 0,5 s s,5 s s 3 s 4 s 5 s 6 s 8 s 0 s s 5 s 0 s 30 s 40 s min 90 s min 0,075 0,5 0,5 0,3 0,45 0,6 0,75 0,9,,5,8 max. MK Nm 0, 0, 0,3 0,4 0,6 0,8,0,,6_ max. MK Nm - 5 -

16 6. PŘEVODOVÝ SYNCHRONNÍ MOTOR B 407 TECHNICKÉ ÚDAJE Provozní podmínky : teplota okolí -0 O C až +55 O C prostředí IE 33 Technické parametry : napětí 30V, 0V, 4V frekvence 50 Hz Čas na otáčku výstupního hřídele : sekunda až 4 hodin Provedení se spojkou (B) : kroutící moment max.0,5 Nm - od 0 s Provedení bez spojky (A) : kroutící moment max.0,3 Nm - od min Pracovní poloha : doporučena vodorovná Smysl točení : pravotočivý nebo levotočivý při pohledu na výstupní hřídel Příkon : cca W Hmotnost : 0, kg Rozměry : průměr 54 mm, délka 3,4 mm do 0 min/ot - bez výstupního hřídele průměr 54 mm, délka 39,4 nad 0 min/ot - bez výstupního hřídele výstupní hřídel - průměr 3 h7, délka 5 mm KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 407 je tvořen motorem SM 50-0 a převodovkou s čelními ozubenými koly. ROZMĚROVÝ NÁČRT h = 9,5 mm pro B 407 min a B 407 min h = 5 mm pro ostatní provedení B 407 s až B h ROZMĚRY : A) X = 9,4 mm, Y = 3,4 mm Provedení B 407 s až B min B) X = 6,4 mm, Y = 39,4 mm Provedení B min až B hod - 6 -

17 PROVEDENÍ Označení Doba otáčky při 50 Hz 3 ) B 407- s- B 407-,33 s- B 407-,5 s- B 407- s- B s- B s- B s- B s- B s- B 407- s- B s- B s- B s- B s- B 407- min- B s- B 407- min- B min- B min- B min- B min- B min- B min- B min- B min- B 407- h- B 407- h- B h- B h- B h- B 407- h- B h- s,33 s,5 s s 4 s 5 s 6 s 8 s 0 s s 5 s 0 s 30 s 40 s min 90 s min 3 min 5 min 6 min 0 min 5 min 0 min 30 min 40 min h h 3 h 4 h 6 h h 4 h Rozběhový moment [Nm] 0, , , ,04 0,033 0, , , , , , ,0789 0,6839 0,5785 0,3 při 50 Hz PROVEDENÍ A ) B ) max. 0,3 Nm nevyrábí se 0,09 až 0,5 max. dle spojky ) Provedení A - bez třecí spojky ) Provedení B - s třecí spojkou 3 ) Jiné otáčky po dohodě s výrobcem - 7 -

18 7. PŘEVODOVÝ SYNCHRONNÍ MOTOR B 600 TECHNICKÉ ÚDAJE Provozní podmínky : teplota okolí -5 O C až +45 O C prostředí IE 33 Technické parametry : napětí 30V, 0V/30V, 4V frekvence 50 Hz, (60 Hz) Čas na otáčku výstupního hřídele : sekunda až 48 hodin Provedení se spojkou (B) : kroutící moment max.0,5 Nm Provedení bez spojky (A) : kroutící moment max.0,4 Nm Pracovní poloha : vodorovná nebo svislá s výstupním hřídelem nahoru Smysl točení : pravotočivý nebo levotočivý při pohledu na výstupní hřídel Příkon : cca 3,5 W Hmotnost : 0,3 kg Rozměry : průměr 56 mm, délka 45 mm do 0 min/ot, bez výstupního hřídele průměr 56 mm, délka 5 mm nad 0 min/ot, bez výstupního hřídele výstupní hřídel - průměr 3 h7, délka 5 mm KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 600 je tvořen motorem SMz 375/R a převodovkou s čelními ozubenými koly. ROZMĚROVÝ NÁČRT B 600 s až B 600 0min : X= mm, Y=45 mm B min až B h : X=8 mm, Y=5 mm - 8 -

19 PROVEDENÍ Označení Doba otáčky při 50 Hz 3 ) B 600- s- B 600-,5 s- B 600- s- B s- B s- B s- B s- B 600- s- B s- B s- B s- B s- B s- B 600- min- B s- B 600- min- B min- B min- B min- B min- B min- B min- B min- B min- B 600- h- B min- B min- B 600- h- B min- B h- B h- B h- B 600- h- B h- B h- s,5 s s 4 s 6 s 8 s 0 s s 5 s 0 s 30 s 40 s 50 s min 90 s min 3 min 5 min 6 min 0 min 5 min 0 min 30 min 40 min h 80 min 00 min h 50 min 3 h 4 h 6 h h 4 h 48 h Rozběhový moment [Nm] při 50 Hz PROVEDENÍ A ) B ) 0,0059 0,0065 0,037 0,035 0,039 nevyrábí se 0,0549 0,0598 0,0784 0,0863 0,37 0,764 0,038 0,548 0,358 Max. 0,39 0,098 až 0,47 max dle spojky Poloha průchodky 4 ) ) Provedení A - bez třecí spojky ) Provedení B - s třecí spojkou 3 ) Jiné otáčky po dohodě s výrobcem 4 ) Viz rozměrový náčrtek, polohy platí pro pravotočivé motory, u levotočivých jsou polohy opačné - 9 -

20 8. PŘEVODOVÝ SYNCHRONNÍ MOTOR B 60 OSMIRYCHLOSTNÍ TECHNICKÉ ÚDAJE Provozní podmínky Technické parametry : teplota okolí -5 O C až +45 O C prostředí IE 33 : napětí 30V, 0V frekvence 50 Hz, (60 Hz) Osmirychlostní převodovka s časy na otáčku výstupního hřídele : 3 h;,5 h; h; 30 min; 5 min; 7,5 min; 6 min; 3 min Max. kroutící moment : 0,098 Nm Pracovní poloha : vodorovná Smysl točení : pravotočivý při pohledu na výstupní hřídel Příkon : cca 3,5 W Hmotnost : 0,36 kg Rozměry : průměr 55 mm, délka 76 mm, bez výstupního hřídele výstupní hřídel - průměr 3 h7, délka 5 mm KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 60 je tvořen převodovým motorem B s-A a přídavnou, osmirychlostní, mechanicky řaditelnou převodovkou s čelními ozubenými koly. ROZMĚROVÝ NÁČRT PROVEDENÍ Typ B 60 Rychlostní stupně Doba otáčky 3 h,5 h h 30 min 5 min 7,5 min 6 min 3 min Moment [Nm] 0,098 Použitý motor B s-A - 0 -

21 9. PŘEVODOVÝ SYNCHRONNÍ MOTOR B 60 OSMIRYCHLOSTNÍ TECHNICKÉ ÚDAJE Provozní podmínky Technické parametry : teplota okolí -5 O C až +45 O C prostředí IE 33 : napětí 30V, 0V frekvence 50 Hz, (60 Hz) Osmirychlostní převodovka s časy na otáčku výstupního hřídele : 3 min;,5 min; min; 30 s; 5 s; 7,5 s; 6 s; 3 s Max. kroutící moment : 0,098 Nm pro 3 min až 5 s 0,049 Nm pro 7,5 s až 6 s 0,0 Nm pro 3 s Pracovní poloha : vodorovná Smysl točení : pravotočivý při pohledu na výstupní hřídel Příkon : cca 3,5 W Hmotnost : 0,36 kg Rozměry : průměr 55 mm, délka 76 mm, bez výstupního hřídele výstupní hřídel - průměr 3 h7, délka 5 mm KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 60 je tvořen převodovým motorem B 600-,5 s-a a přídavnou, osmirychlostní, mechanicky řaditelnou převodovkou s čelními ozubenými koly. ROZMĚROVÝ NÁČRT PROVEDENÍ Typ B 60 Rychlostní stupně Doba otáčky 3 min,5 min min 30 s 5 s 7,5 s 6 s 3 s Moment [Nm] 0,098 0,049 0,0 Použitý motor B 600-,5 s-a - -

22 0. PŘEVODOVÝ SYNCHRONNÍ MOTOR B 404 TECHNICKÉ ÚDAJE Provozní podmínky : teplota okolí +5 O C až +85 O C prostředí IE 33 Technické parametry : napětí 30V frekvence 50 Hz Čas na otáčku výstupního hřídele : 40 s Max. kroutící moment : 0, Nm Pracovní poloha : vodorovná Smysl točení : pravotočivý při pohledu na výstupní hřídel Příkon : cca 3,5 W Hmotnost : 0,3 kg Rozměry : průměr 55 mm, délka 50,5 mm bez výstupního hřídele výstupní hřídel - průměr 6, délka 6 mm s vnitřním čtyřhranem 6,4 mm do hloubky 3,5 mm Použití : určen jako vestavný prvek pro amatérskou stavbu grilu KONSTRUKČNÍ ŘEŠENÍ Komplet převodového synchronního motoru B 404 je tvořen převodovým motorem SMz 375/R s převodovkou s čelními ozubenými koly a dutým výstupním hřídelem. ROZMĚROVÝ NÁČRT - -

23 . MĚNIČ NAPĚTÍ STR (STR 4, STR 48) TECHNICKÉ ÚDAJE Provozní teplota Určeno pro napětí Výstupní frekvence : teplota okolí -0 O C až +55 O C : V, 4 V, 48 V : 50 Hz POPIS FUNKCE Měnič napětí STR, (STR 4, STR 48) slouží k převodu stejnosměrného napětí V, (4 V, 48 V) na napětí střídavé obdélníkového průběhu a frekvenci 50 Hz, které je určeno pro napájení malých pohonných jednotek typu SMR. Pohonná jednotka se k měniči připojuje s kondenzátorem stejně jako na střídavé napětí. Měniče napětí jsou schopny provozu v jakékoliv pracovní poloze. ROZMĚROVÝ NÁČRT SCHÉMA ZAPOJENÍ - 3 -
