1 Návod k použití Odsávač jezírkového kalu SR 1600 č.v. 7946

2 GARDENA odsávač jezírkového kalu SR 1600 Vítejte v zahradě GARDENA Pročtěte si prosím pozorně tento návod k použití a řiďte se jeho pokyny. Seznamte se na základě tohoto návodu s odsávačem jezírkového kalu, s jeho správným použitím, jakož i s bezpečnostními upozorněními.! Tento výrobek není určen k použití osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem odpovědné osoby nebo jim nebyly dány pokyny týkající se použití výrobku osobou odpovědnou za jejich bezpečnost. Děti by měly být pod dohledem, aby se zajistilo, že si s výrobkem nehrají. Z bezpečnostních důvodů nesmí s odsávačem jezírkového kalu pracovat děti a mladiství do 16 let, ani osoby, které se dostatečně neseznámily s návodem na použití. Tento návod k použití pečlivě uschovejte. Obsah 1. Oblast použití GARDENA odsávače jezírkového kalu 2. Bezpečnostní upozornění 3. Funkce 4. Montáž 5. Obsluha 6. Uvedení mimo provoz 7. Údržba 8. Odstraňování poruch 9. Technické údaje 10. Servis / záruka 1. Oblast použití GARDENA odsávače jezírkového kalu Správné použití: Jako odsávač jezírkového kalu: odsávač jezírkového kalu je vhodný k odstraňování nečistot až do velikosti 20 mm, vláknitých řas, listí a kalu ze zahradních jezírek, jakož i k odstraňování hrubých nečistot z plaveckých bazénů. Jako vysávač vody: odsávač jezírkového kalu je vhodný k odsávání znečištěné vody s nečistotami do 20 mm. Jako vysávač nasucho: odsávač se může použít také jako suchý vysávač. Pozor!! GARDENA odsávač jezírkového kalu není určený pro trvalý provoz (např. v průmyslovém použití, trvalý sací provoz). 2. Bezpečnostní upozornění Obsluha: Při práci v jezírku si vždy vyberte místo pro bezpečný a stabilní postoj. Nevyvíjejte stálý tlak na hadici. Vyvarujte se nasávání takových nečistot, které by mohly ucpat odsávač jezírkového kalu. Nikdy nedělejte na přístroji žádné technické úpravy. Pro přístroj používejte pouze originální náhradní díly a příslušenství. Opravy nechávejte provádět vždy autorizovaným servisem.! Nebezpečí exploze! Nikdy nepoužívejte v přítomnosti výbušných kapalin nebo par. Přístroj není chráněný proti výbuchu.

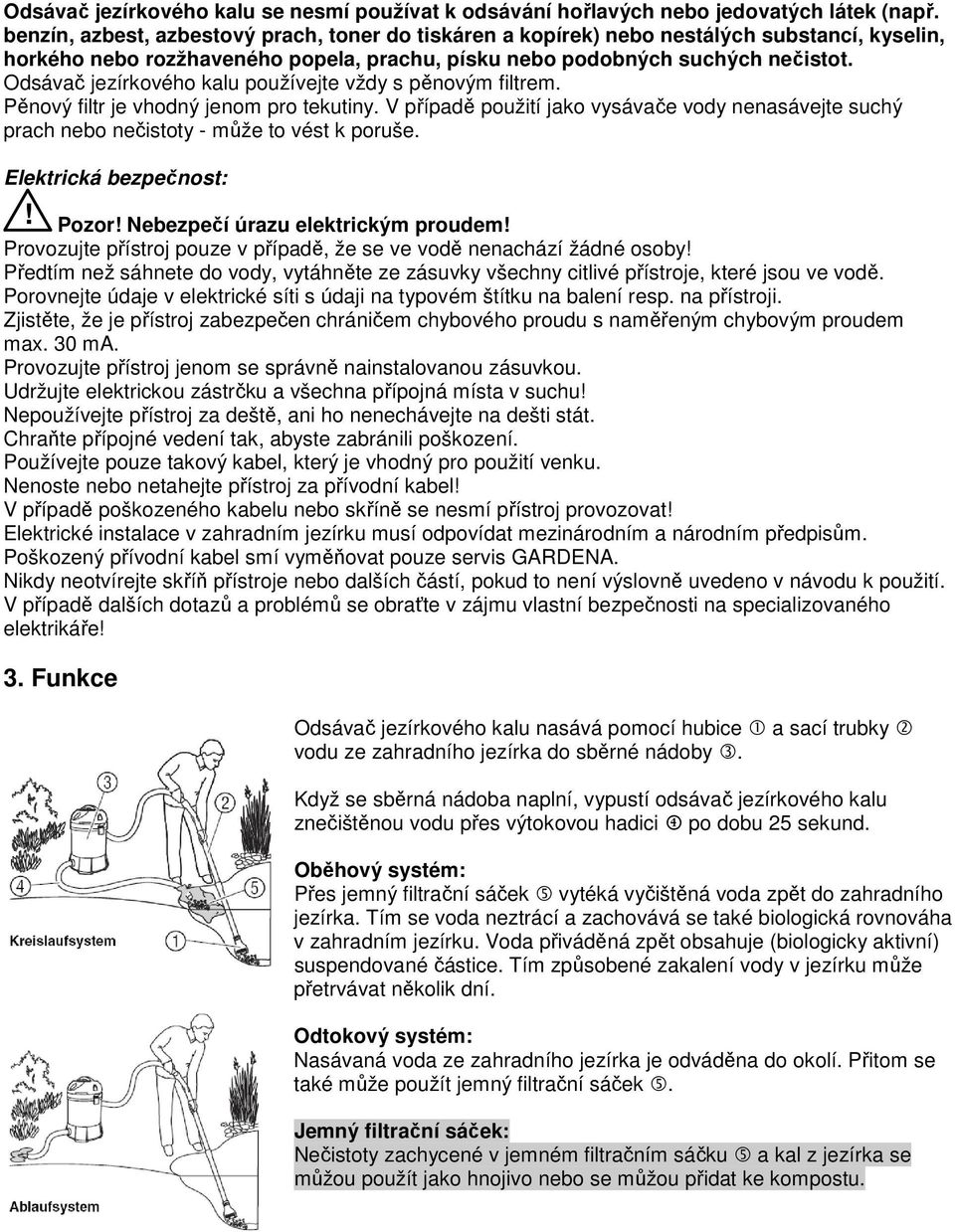

3 Odsávač jezírkového kalu se nesmí používat k odsávání hořlavých nebo jedovatých látek (např. benzín, azbest, azbestový prach, toner do tiskáren a kopírek) nebo nestálých substancí, kyselin, horkého nebo rozžhaveného popela, prachu, písku nebo podobných suchých nečistot. Odsávač jezírkového kalu používejte vždy s pěnovým filtrem. Pěnový filtr je vhodný jenom pro tekutiny. V případě použití jako vysávače vody nenasávejte suchý prach nebo nečistoty - může to vést k poruše. Elektrická bezpečnost:! Pozor! Nebezpečí úrazu elektrickým proudem! Provozujte přístroj pouze v případě, že se ve vodě nenachází žádné osoby! Předtím než sáhnete do vody, vytáhněte ze zásuvky všechny citlivé přístroje, které jsou ve vodě. Porovnejte údaje v elektrické síti s údaji na typovém štítku na balení resp. na přístroji. Zjistěte, že je přístroj zabezpečen chráničem chybového proudu s naměřeným chybovým proudem max. 30 ma. Provozujte přístroj jenom se správně nainstalovanou zásuvkou. Udržujte elektrickou zástrčku a všechna přípojná místa v suchu! Nepoužívejte přístroj za deště, ani ho nenechávejte na dešti stát. Chraňte přípojné vedení tak, abyste zabránili poškození. Používejte pouze takový kabel, který je vhodný pro použití venku. Nenoste nebo netahejte přístroj za přívodní kabel! V případě poškozeného kabelu nebo skříně se nesmí přístroj provozovat! Elektrické instalace v zahradním jezírku musí odpovídat mezinárodním a národním předpisům. Poškozený přívodní kabel smí vyměňovat pouze servis GARDENA. Nikdy neotvírejte skříň přístroje nebo dalších částí, pokud to není výslovně uvedeno v návodu k použití. V případě dalších dotazů a problémů se obraťte v zájmu vlastní bezpečnosti na specializovaného elektrikáře! 3. Funkce Odsávač jezírkového kalu nasává pomocí hubice 1 a sací trubky 2 vodu ze zahradního jezírka do sběrné nádoby 3. Když se sběrná nádoba naplní, vypustí odsávač jezírkového kalu znečištěnou vodu přes výtokovou hadici 4 po dobu 25 sekund. Oběhový systém: Přes jemný filtrační sáček 5 vytéká vyčištěná voda zpět do zahradního jezírka. Tím se voda neztrácí a zachovává se také biologická rovnováha v zahradním jezírku. Voda přiváděná zpět obsahuje (biologicky aktivní) suspendované částice. Tím způsobené zakalení vody v jezírku může přetrvávat několik dní. Odtokový systém: Nasávaná voda ze zahradního jezírka je odváděna do okolí. Přitom se také může použít jemný filtrační sáček 5. Jemný filtrační sáček: Nečistoty zachycené v jemném filtračním sáčku 5 a kal z jezírka se můžou použít jako hnojivo nebo se můžou přidat ke kompostu.

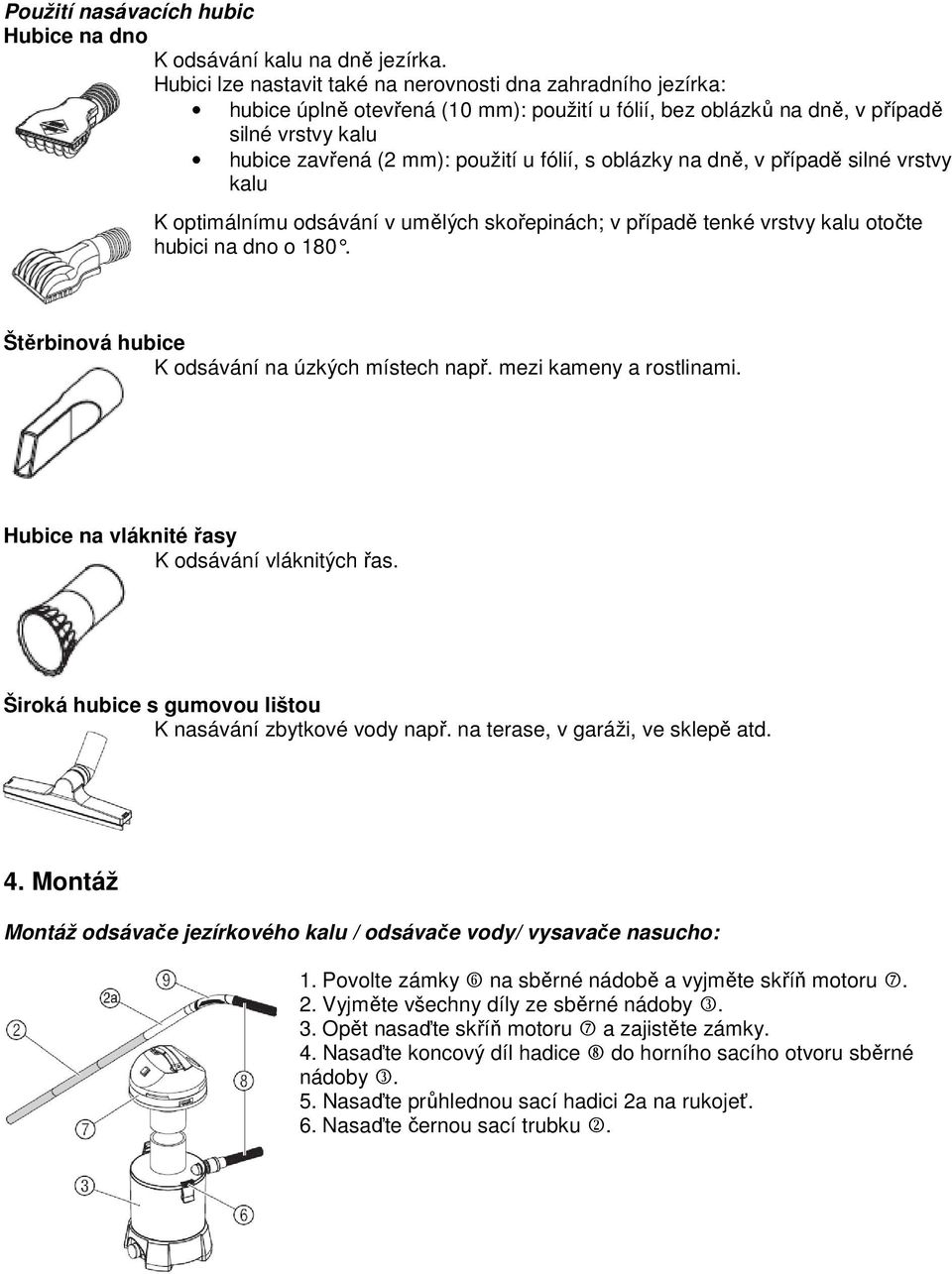

4 Použití nasávacích hubic Hubice na dno K odsávání kalu na dně jezírka. Hubici lze nastavit také na nerovnosti dna zahradního jezírka: hubice úplně otevřená (10 mm): použití u fólií, bez oblázků na dně, v případě silné vrstvy kalu hubice zavřená (2 mm): použití u fólií, s oblázky na dně, v případě silné vrstvy kalu K optimálnímu odsávání v umělých skořepinách; v případě tenké vrstvy kalu otočte hubici na dno o 180. Štěrbinová hubice K odsávání na úzkých místech např. mezi kameny a rostlinami. Hubice na vláknité řasy K odsávání vláknitých řas. Široká hubice s gumovou lištou K nasávání zbytkové vody např. na terase, v garáži, ve sklepě atd. 4. Montáž Montáž odsávače jezírkového kalu / odsávače vody/ vysavače nasucho: 1. Povolte zámky 6 na sběrné nádobě a vyjměte skříň motoru Vyjměte všechny díly ze sběrné nádoby Opět nasaďte skříň motoru 7 a zajistěte zámky. 4. Nasaďte koncový díl hadice 8 do horního sacího otvoru sběrné nádoby Nasaďte průhlednou sací hadici 2a na rukojeť. 6. Nasaďte černou sací trubku 2.

5 5. Obsluha Provoz jako odsávač jezírkového kalu: Čím výše je sběrný zásobník 3 nad hladinou jezírka, tím horší je sací výkon. 1. Vytáhněte zástrčku odsávače z elektrické sítě. 2. Umístěte sběrný zásobník 3 minimálně 2 m od břehu jezírka, ve výšce 0,15 0,5 m nad vodní hladinou tak, aby byl stabilní a chráněný před zaplavením. 3. Nasaďte otevřený konec výtokové hadice 4 (dávejte pozor na bílé označení) na spodní výtokový otvor sběrného zásobníku 3. Uzavírací klapka 10 musí být na výtoku výtokové hadice Výtokovou hadici 4 položte na zem se spádem, tím se samozřejmě lépe vyprázdní odtoková hadice. 5. Pokud si to přejete, nasaďte jemný filtrační sáček 5 na konec výtokové hadice 4 (viz 3. Funkce) a připevněte šňůrkou. 6. Nasaďte požadovanou hubici na 1 na sací trubku Zastrčte zástrčku odsávače jezírkového kalu do elektrické zásuvky. 8. Vypínač 11 přepněte do polohy I EIN. Když je zásobník plný, vypustí se znečištěná voda přes výtokovou hadici po dobu 25 sekund. Poté se odsávač opět automaticky přepne. 9. Hubicí projíždějte po dně jezírka. Přitom se pomalými a rovnoměrnými pohyby odsává nečistota. 10. Po použití přepněte přepínač 11 do polohy 0 AUS. Provoz jako vysávač vody: 1. Vytáhněte zástrčku odsávače z elektrické sítě. 2. Nasaďte uzavírací zátky 12 na spodní výtokový otvor sběrného zásobníku Širokou hubici 1 (viz 3. Funkce) nasaďte na sací trubku Síťovou zástrčku vysávače zastrčte do elektrické zásuvky. 5. Vypínač 11 přepněte do polohy I EIN. Když se zásobník naplní, odsávač vypne. 6. Pokud se už voda nenasává, je sběrná nádoba 3 plná. Pak přepněte vypínač 11 do polohy 0 (AUS). 7. Na vybraném místě vytáhněte uzavírací zátky 12 a sběrný zásobník 3 vyprázdněte. Provoz jako suchý vysávač: Při využití jako suchého vysávače se musí použít filtrační sáček. 1. Vytáhněte zástrčku z elektrické sítě. 2. Vyjměte skříň motoru (viz 4. Montáž). 3. Nasaďte přiložený filtrační sáček 14 na konec sací hadice Skříň motoru opět nasaďte (viz 4. Montáž). 5. Na sací hadici nasaďte požadovanou hubici (viz 3. Funkce). 6. Síťovou zástrčku vysávače zastrčte do elektrické sítě. 7. Přepněte přepínač 11 na pozici I EIN. 8. Po použití přepněte přepínač do polohy 0 AUS. Nové filtrační sáčky č.v jsou k dostání v servisu GARDENA.

6 6. Uvedení mimo provoz Skladování: Místo skladování musí být nepřístupné dětem. Odsávač jezírkového kalu vyčistěte (viz 7. Údržba) a skladujte na místě chráněném před mrazem. Likvidace (podle RL 2000/96/EG): Přístroj nelze přiložit k normálnímu domovnímu odpadu, nýbrž se musí zlikvidovat odborně. Důležité pro Německo: přístroj zlikvidujte přes komunální sběrné středisko. 7. Údržba Čištění odsávače jezírkového kalu: Pozor! Nebezpečí úrazu elektrickým proudem!! Před údržbou vytáhněte zástrčku z elektrické sítě. 1. Vytáhněte sací hadici 8, výtokovou hadici 4 / uzavírací zátky 12 ze sběrného zásobníku Povolte zámky 6 a vyjměte skříň motoru Odejměte kryt filtru 15 (bajonetový uzávěr). 4. Vytáhněte pěnové filtry 13 ze skříně motoru Propláchněte sběrný zásobník 3 a pěnové filtry 13 čistou vodou. V případě potřeby pěnové filtry 13 vyměňte. 6. Očistěte všechny hadice a hubice pomocí čisté vody. 7. Smontujte odsávač jezírkového kalu v opačném pořadí (viz 4. Montáž). 8. Pěnové filtry jsou k dostání v servisu GARDENA. 8. Odstraňování poruch Pozor! Nebezpečí úrazu elektrickým proudem!! Před odstraňováním poruch vytáhněte zástrčku z elektrické sítě. Porucha Možná příčina Odstranění Odsávač jezírkového kalu nenasává Výtoková hadice je špatně smontovaná. Uzavírací klapka ve výtokové hadici se musí nacházet na výtoku výtokové hadice. Odsávač je příliš vysoko nad Postavte odsávač max. 0,5 Sací výkon ochabuje Sběrný zásobník se nevyprazdňuje vodní hladinou. Pěnový filtr, sací trubka, sací hadice nebo filtrační sáček je znečištěný. Filtrační sáček je plný. Výtoková hadice je zalomená nebo je položená na rovině. Sběrná nádoba a výtoková hadice je znečištěná. m nad vodní hladinu. Odsávač jezírkového kalu vyčistěte (viz 7. Údržba). Vyměňte filtrační sáček. Odstraňte zalomení nebo položte výtokovou hadici s větším spádem. Vyčistěte sběrnou nádobu a výtokovou hadici.! Pozor! Práce na elektrické části smí provádět pouze servis GARDENA. V případě jiných poruch se obraťte, prosím, na servis GARDENA.

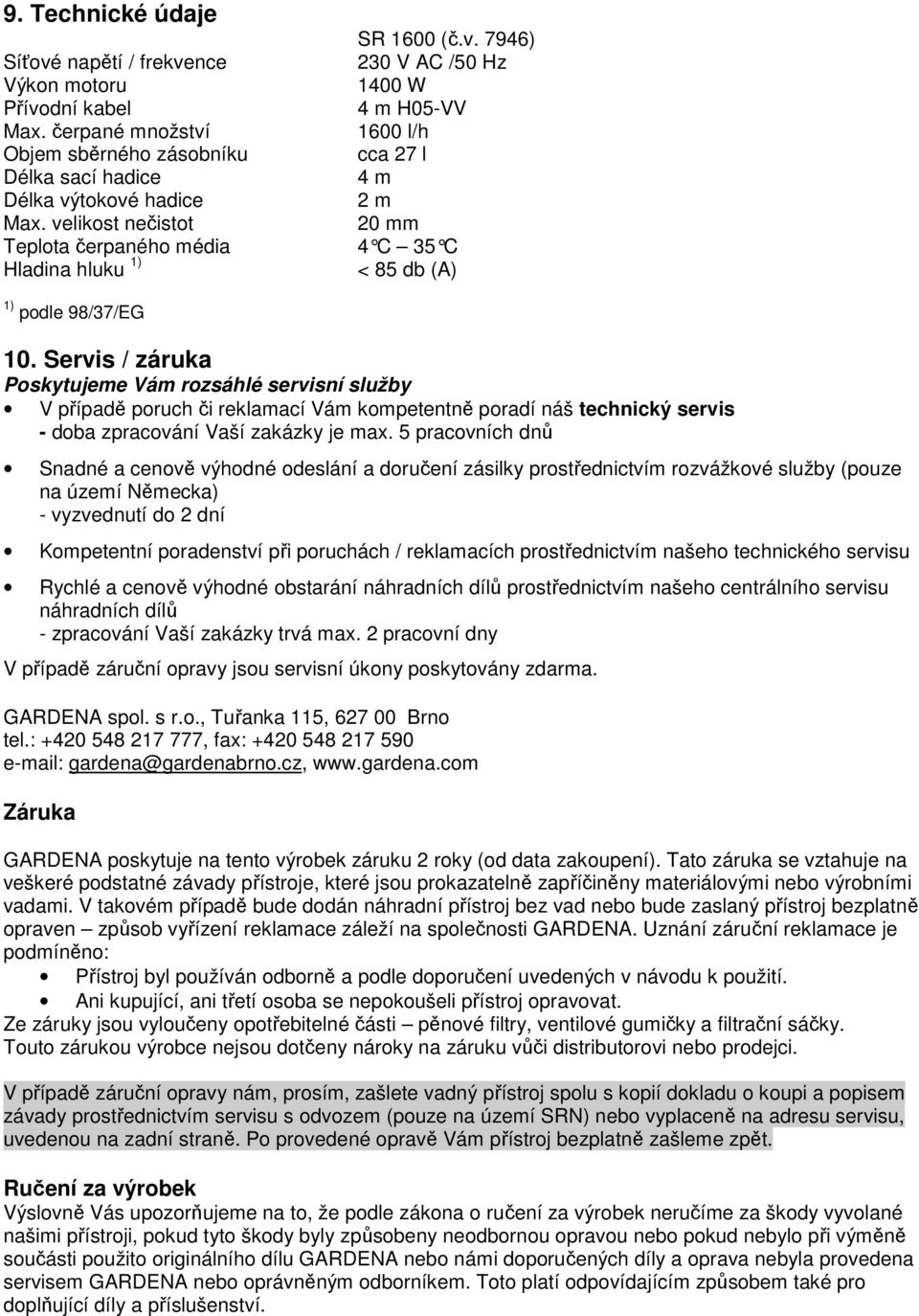

7 9. Technické údaje SR 1600 (č.v. 7946) Síťové napětí / frekvence 230 V AC /50 Hz Výkon motoru 1400 W Přívodní kabel 4 m H05-VV Max. čerpané množství 1600 l/h Objem sběrného zásobníku cca 27 l Délka sací hadice 4 m Délka výtokové hadice 2 m Max. velikost nečistot 20 mm Teplota čerpaného média 4 C 35 C Hladina hluku 1) < 85 db (A) 1) podle 98/37/EG 10. Servis / záruka Poskytujeme Vám rozsáhlé servisní služby V případě poruch či reklamací Vám kompetentně poradí náš technický servis - doba zpracování Vaší zakázky je max. 5 pracovních dnů Snadné a cenově výhodné odeslání a doručení zásilky prostřednictvím rozvážkové služby (pouze na území Německa) - vyzvednutí do 2 dní Kompetentní poradenství při poruchách / reklamacích prostřednictvím našeho technického servisu Rychlé a cenově výhodné obstarání náhradních dílů prostřednictvím našeho centrálního servisu náhradních dílů - zpracování Vaší zakázky trvá max. 2 pracovní dny V případě záruční opravy jsou servisní úkony poskytovány zdarma. GARDENA spol. s r.o., Tuřanka 115, Brno tel.: , fax: gardena@gardenabrno.cz, Záruka GARDENA poskytuje na tento výrobek záruku 2 roky (od data zakoupení). Tato záruka se vztahuje na veškeré podstatné závady přístroje, které jsou prokazatelně zapříčiněny materiálovými nebo výrobními vadami. V takovém případě bude dodán náhradní přístroj bez vad nebo bude zaslaný přístroj bezplatně opraven způsob vyřízení reklamace záleží na společnosti GARDENA. Uznání záruční reklamace je podmíněno: Přístroj byl používán odborně a podle doporučení uvedených v návodu k použití. Ani kupující, ani třetí osoba se nepokoušeli přístroj opravovat. Ze záruky jsou vyloučeny opotřebitelné části pěnové filtry, ventilové gumičky a filtrační sáčky. Touto zárukou výrobce nejsou dotčeny nároky na záruku vůči distributorovi nebo prodejci. V případě záruční opravy nám, prosím, zašlete vadný přístroj spolu s kopií dokladu o koupi a popisem závady prostřednictvím servisu s odvozem (pouze na území SRN) nebo vyplaceně na adresu servisu, uvedenou na zadní straně. Po provedené opravě Vám přístroj bezplatně zašleme zpět. Ručení za výrobek Výslovně Vás upozorňujeme na to, že podle zákona o ručení za výrobek neručíme za škody vyvolané našimi přístroji, pokud tyto škody byly způsobeny neodbornou opravou nebo pokud nebylo při výměně součásti použito originálního dílu GARDENA nebo námi doporučených díly a oprava nebyla provedena servisem GARDENA nebo oprávněným odborníkem. Toto platí odpovídajícím způsobem také pro doplňující díly a příslušenství.

8 EU Prohlášení o shodě Nařízení o strojích (9. GSGVO) / EMVG / Směrnice o nízkém napětí Níže podepsaná společnost GARDENA Manufacturing GmbH, Hans-Lorenser-Straße 40, D Ulm tímto potvrzuje, že níže označené přístroje v provedení, které jsme uvedli na trh, splňují požadavky harmonizovaných směrnic EU, bezpečnostních standardů EU a standardů specifických pro daný produkt. V případě změny přístroje, která nebude s námi odsouhlasena, stává se toto prohlášení neplatným. Označení přístroje: Odsávač jezírkového kalu Typ: SR 1600 č.v.: 7946 Směrnice EU: 89/336/EC 73/23/EC 93/68/EC 98/37/EC Rok přidělení značky CE: 2005 Ulm, dne Peter Lameli technický ředitel Servisní střediska: KIS PLUS v.o.s. BONAS spol. s.r.o. Želešická 305/3 Pod Vinicí Litoměřice Praha 4 Modřany tel.: tel.: fax: fax: info@kisplus.cz JIRAMI Milan Záhumenský a Radim Zbíral Gogolova 522/ Ostrava Michálkovice tel.: , jirami@seznam.cz
