1 PROGRAM CVIČENÍ - Pozemní stavitelství I Pravidla a zásady práce ve cvičeních, potřebné či vhodné pomůcky (PS I) Přednáší: kolektiv pracovníků ústavu Stavitelství I Fakulty architektury Garant: Ing. arch. Jan Hlavín, Ph.D., cvičení: Ing. Vladimír Jirka, Ph.D. Výstup: zápočet týden úloha Předmět výuky a procvičování Výkresy v pozemním stavitelství Návrh zděného domu zobrazení konstrukcí jednoho podlaží v půdorysu a řezu, návrh železobetonového stropu, měř. 1:0 zobrazování a kótování půdorysu, řezu, pohledu, axonometrie - druhy čar, popisu a uspořádání, střední a malé měřítko - označování hmot a zařiz. předmětů, technické písmo Kreslení a popisování výkresů podrobností (detailů), principy modulové koordinace, skladebné a výrobní rozměry, vazba zdiva (nároží, T napojení) a nadpraží otvorů (překlady) stavba v systému stěnovém, půdorys objektu, návrh stěn nosných, příček, otvorů v nich vč. otvorových výplní, tradiční komínové těleso, povrchy, obklady, prostupy, drážky návrh železobetonového žebrového monolitického stropu, řez objektem - kótování v obou zobrazeních, tabulky, popisy, legendy a poznámky ve výkresech, detail nadpraží Návrh schodiště, dvouramenné, železobetonové v tradiční zděné budově konstrukční řešení nosných prvků, tvar stupňů, výšky, kotvení zábradlí apod. Semestrální práce se skládá ze dvou částí: průběžné ( domácích úloh) a závěrečné (školní, klausurní). Podmínky udělení zápočtu: 1. Splnění cílů procvičované látky a odevzdání úloh v předepsaném rozsahu, kvalitě a termínu: tj (max ). 2. Alespoň 70% účast na cvičeních 3. Minimálně jedna konzultace každé z pěti úloh, ve stanoveném období (tabulka) pro níž je očekáváno samostatné uvažování, práce s doporučenými a pořízenými studijními podklady!! a: dostatečná rozpracovanost předkládané úlohy asi 7% požadovaného pracovní podklady skicované kresba ručně, tužkou a srozumitelnou formou že se nejedná se o třetí a další konzultaci stejné úlohy (max. dvě) Vyučující má právo konzultaci odročit, zjistí-li povrchnost studia poskytnutých studijních podkladů. Konzultace neslouží k vyhledání (inventuře) veškerých chyb v úloze obsažených, za to si odpovídá student sám. Asistent zodpovídá pouze ty dotazy, které nelze nastudovat v dostupných podkladech!! 4. Tolerují se dvě, max. o 2 týdny opož děná, odevzdání vypracovaných prací.. Zdařilé zpracování klausurní práce....pokud student v bodech ad 2. až 4. podmínky udělení zápočtu splnil a odevzdané úlohy (dle ad 1.) jsou hodnotitelné jako dobré (A-C), může vyučující od podmínky ad. upustit a vypracování klausury nevyžadovat! aktualizováno: září 2019 strana výklad zadání konzultace 1 ) v týdnu: odevzdání Konzultace zpracovávaných úloh, kontrolní test, klausurní práce Odevzdání úloh, celkové zhodnocení - zápočty 1 ) poznámka: konzultace budou poskytovány vyučujícím rovněž v jeho pracovně, v jím vypsaných termínech a za jím stanovených podmínek. Nikoli však v době, kdy probíhá výuka jiných, studentem zapsaných, předmětů. Forma cvičení: Vyučující podává stručný výklad k procvičované látce (opakování) a všem určí parametry zpracovávané úlohy. Studenti skicují a rýsují ručně tužkou do bloku a na donesený bílý karton formátu A3 (297 x 420 mm) v měřítku 1:0 (1:100), detaily 1: (1:10), texty a čísla popisují tuší. Rozpracované skicy konzultují a dokončené výkresy odevzdávají ve vypsaných termínech.

Doporučené pracovní pomůcky: kresba tužkou, popis pery,

"krajon" nebo lépe mikrotužka tenké fixy, rýsovací pera se

tl. 0, mm, tvrdost tuhy H, HB, F, černá i barevné rýsovací

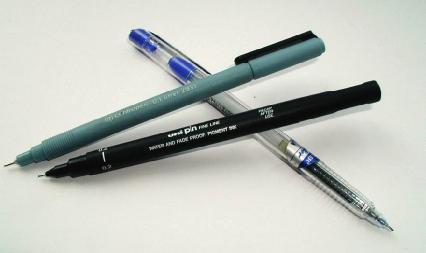

2 Doporučené pracovní pomůcky: kresba tužkou, popis pery, manufaktura!!. žádná digitalizace!! tužka: tzv. "krajon" nebo lépe mikrotužka tenké fixy, rýsovací pera se zásobníkem na tuš, černou (např. Rotring, Staedtler ) apod. tl. 0, mm, tvrdost tuhy H, HB, F, černá i barevné rýsovací karton = kladívkové čtvrtky, formátu A3 = 420 x 297 mm po ořezání min. 7 ks ( úloh + klausura) doporučené tloušťky 0,2 (0,3) mm - tenké čáry, 0, (0,7) mm - silné čáry aktualizováno: září 2019 strana

3 Rýsovací prkno (formátu min.a3) s příložníkem.?! nebo rýsovací lišta s kolečky a vodícími lanky (syst. Corbusier ) a trojúhelník s měnitelnou geometrií stran. dva pravoúhlé trojúhelníky: jeden rovnoramenný (2x 4 ), druhý s úhly aktualizováno: září 2019 strana

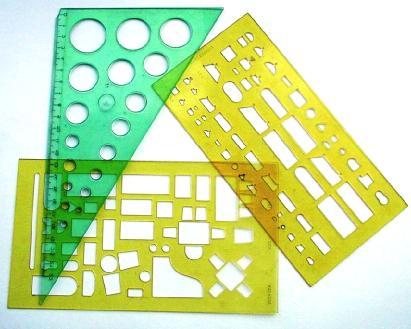

4 šablony: na rýsování kružnic, tzv. "bublinky", křivek, na zařizovací předměty (měř. 1:0, 1:100), nikoli na písmo!! připínáčky nebo lepící pásku, mazací pryž, žiletka či škrabátko ze skelných vláken poměrové měřítko (1:100, 1:0, 1:20, 1:2 apod.) aktualizováno: září 2019 strana

logaritmické pravítko nebo elektronickou kalkulačku na výpočty učební skriptum pro FA ČVUT Pozemní stavitelství Cvičení I (vz.2014) a Cvičení II (vz.2000), doc.ing.arch. Milana Hanáka.

semestr zimní i letní webové stránky fakulty: https://www.fa.cvut.

pdf K otevření je zapotřebí znát přístupový osmiciferný kód, který sděluje vyučující při zadávání každé z úloh.

5 logaritmické pravítko nebo elektronickou kalkulačku na výpočty učební skriptum pro FA ČVUT Pozemní stavitelství Cvičení I (vz.2014) a Cvičení II (vz.2000), doc.ing.arch. Milana Hanáka. Obsahují podklady k většině procvičovaných úloh, výklad se někdy odvolává ke zde uvedeným vyobrazením. Lze už zakoupit, v digitální podobě možno nahrát u vyučujícího či pověřeného studenta. semestr zimní i letní webové stránky fakulty: nabízejí komentovaná zadání (zde promítané prezentace) ke cvičením PS1 ve formátu.pdf K otevření je zapotřebí znát přístupový osmiciferný kód, který sděluje vyučující při zadávání každé z úloh. Na webu ústa- vu jsou ke stažení také přednášky a sdělují se i ostatní informace o výuce, vyučujících a především jejich konzultačních hodinách. flash-disk s kapacitou 8 16 GB semestr letní Zmíněné učební podklady nejsou dětské omalovánky!! Uváděné obrázky, schémata či tabulky slouží jen k vysvětlení aktuálně probírané problematiky a nelze je v presentované podobě převzít do probíraných úloh jako stavebně technický detail! Je nezbytné, v kontextu s obecnými před pisy, nabytými poznatky a konkrétním zadáním, je doplnit, upravit či přizpůsobit! Jednoduše: PŘEMÝŠLET a používat notebook s odpovídajícím programovým vybavením mozek!! aktualizováno: září 2019 strana 1.0.

6 Jednotný popisový rámeček výkresů s úlohami: č.výkr , školní rok NÁZEV ŘEŠENÉ ÚLOHY ročník - skupina (bude zadáván) 3, PS 109 PETR PARLÉŘ Písmo: kolmé!!, nikoli šikmé, velikost podle druhu popisu, běžný - výška 3 nebo mm, hlavní nadpisy, název řešené úlohy 7 mm, odpovídá měřítku 1:0. Popisuje-li se detail - písmo je větší. S výškou nadpisu se zvyšuje také tloušťka písma 3- mm - tl. 0, mm, 7 mm - tl.0,7 mm apod. jméno a příjmení, autorizace díla okraj výkresu aktualizováno: září 2019 strana
