1 ENERGETICKÝ AUDIT DLE ZÁKONA Č. 406/2000 Sb. Zateplení a výměna oken gynekologického a dětského pavilonu Nemocnice Kyjov adresa: Kyjov DEA Energetická agentura, s.r.o. Sladkého 13, Brno Tel.:

2 ZPRÁVA O ENERGETICKÉM AUDITU NEMOCNICE KYJOV PAVILON E + F STRÁŽOVSKÁ 1247/22, KYJOV Zpracovatel: DEA Energetická agentura, s. r. o. Energetický auditor: Specialisté: RNDr. Tomáš Chudoba, CSc. Ing. Adam Ondrašík, Ing. Ondřej Pecina Brno, únor 2012 Energetický audit - 1 -

3 OBSAH A. IDENTIFIKAČNÍ ÚDAJE... 5 A.1. Zadavatel energetického auditu... 5 A.2. Provozovatel předmětu energetického auditu... 5 A.3. Zpracovatel energetického auditu... 5 A.3.1. Energetický auditor... 5 A.3.2. Obchodní společnost... 5 A.4. Předmět energetického auditu... 6 A.4.1. Objekt... 6 A.4.2. Majetkoprávní vztahy vlastník předmětu auditu... 6 A.4.3. Lokalizace předmětu auditu... 6 A.5. Použité zákony, vyhlášky, normy... 7 A.6. Aplikace DPH... 7 B. POPIS STÁVAJÍCÍHO STAVU... 8 B.1. Základní charakteristika předmětu auditu... 8 B.1.1. Popis objektu... 8 B.2. Energetické vstupy a výstupy B.2.1. Přehled energetických vstupů a výstupů: tab. T B.2.2. Bilance výroby energie z vlastních zdrojů: tab. T B.3. Stavební popis konstrukcí B.3.1. Obvodové konstrukce B.3.2. Výplně otvorů B.3.3. Provedené rekonstrukce B.3.4. Investiční záměry zadavatele B.4. Energie, technologie B.4.1. Energetické hospodářství obecně B.4.2. Zemní plyn B.4.3. Elektrická energie B.4.4. Dálkové teplo B.4.5. Ohřev teplé vody B.4.6. Otopná soustava, rozvody B.4.7. Vzduchotechnika B.5. Spotřeby energií B.5.1. Spotřeba tepla B.5.2. Spotřeba elektrické energie C. ZHODNOCENÍ STÁVAJÍCÍHO STAVU...21 C.1. Potřeba tepla: metodika výpočtu C.1.1. Postup a metodika výpočtu C.1.2. Přesnost metody C.1.3. Klimatické údaje C.1.4. Otopné období C.1.5. Teplotní zóny a podzóny C.2. Potřeba tepla: přípravné výpočty C.2.1. Stanovení teplotních zón C.2.2. Provozní doby objektu C.2.3. Tepelné ztráty prostupem C.2.4. Tepelné ztráty větráním C.2.5. Tepelné ztráty grafický přehled Energetický audit - 2 -

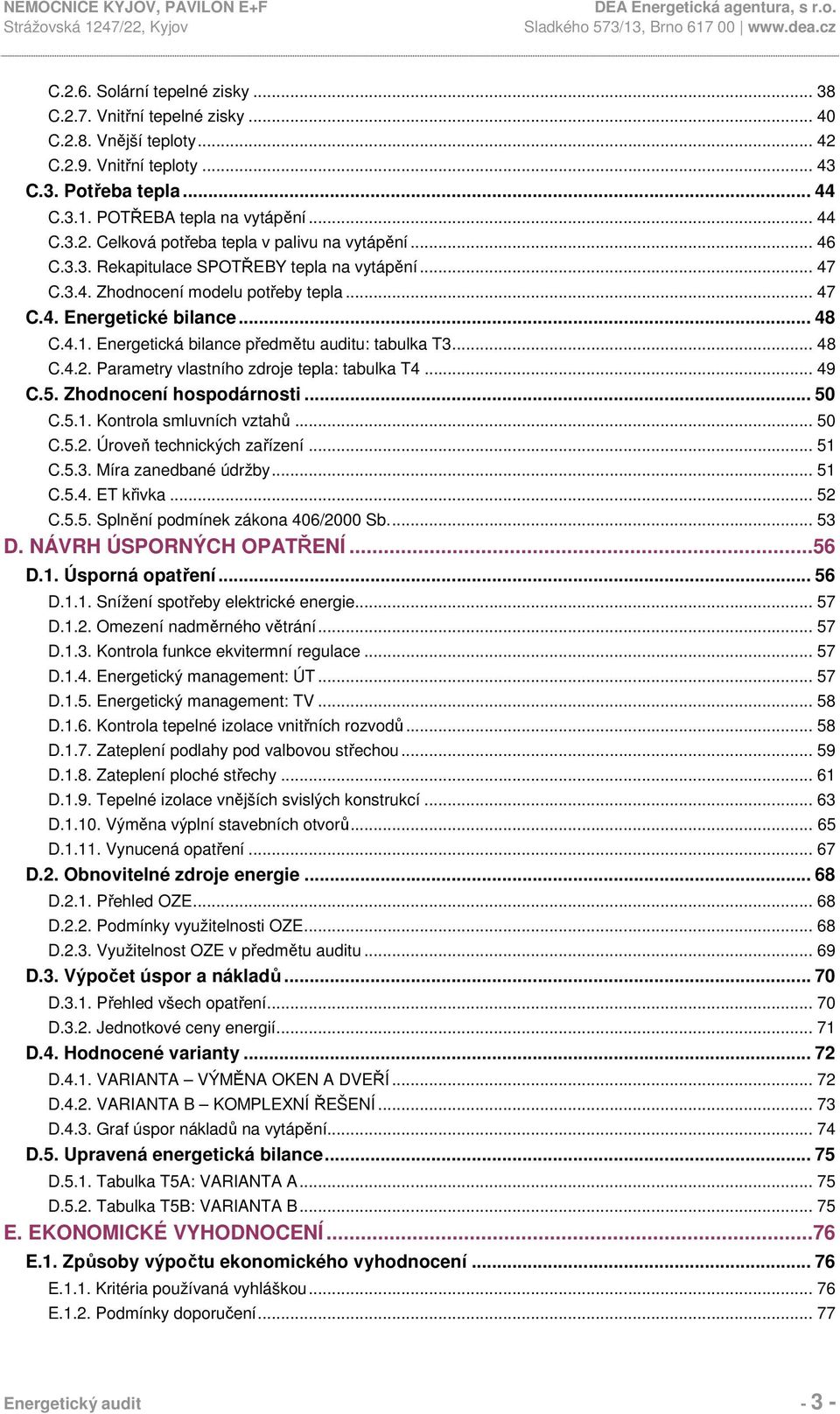

4 C.2.6. Solární tepelné zisky C.2.7. Vnitřní tepelné zisky C.2.8. Vnější teploty C.2.9. Vnitřní teploty C.3. Potřeba tepla C.3.1. POTŘEBA tepla na vytápění C.3.2. Celková potřeba tepla v palivu na vytápění C.3.3. Rekapitulace SPOTŘEBY tepla na vytápění C.3.4. Zhodnocení modelu potřeby tepla C.4. Energetické bilance C.4.1. Energetická bilance předmětu auditu: tabulka T C.4.2. Parametry vlastního zdroje tepla: tabulka T C.5. Zhodnocení hospodárnosti C.5.1. Kontrola smluvních vztahů C.5.2. Úroveň technických zařízení C.5.3. Míra zanedbané údržby C.5.4. ET křivka C.5.5. Splnění podmínek zákona 406/2000 Sb D. NÁVRH ÚSPORNÝCH OPATŘENÍ...56 D.1. Úsporná opatření D.1.1. Snížení spotřeby elektrické energie D.1.2. Omezení nadměrného větrání D.1.3. Kontrola funkce ekvitermní regulace D.1.4. Energetický management: ÚT D.1.5. Energetický management: TV D.1.6. Kontrola tepelné izolace vnitřních rozvodů D.1.7. Zateplení podlahy pod valbovou střechou D.1.8. Zateplení ploché střechy D.1.9. Tepelné izolace vnějších svislých konstrukcí D Výměna výplní stavebních otvorů D Vynucená opatření D.2. Obnovitelné zdroje energie D.2.1. Přehled OZE D.2.2. Podmínky využitelnosti OZE D.2.3. Využitelnost OZE v předmětu auditu D.3. Výpočet úspor a nákladů D.3.1. Přehled všech opatření D.3.2. Jednotkové ceny energií D.4. Hodnocené varianty D.4.1. VARIANTA VÝMĚNA OKEN A DVEŘÍ D.4.2. VARIANTA B KOMPLEXNÍ ŘEŠENÍ D.4.3. Graf úspor nákladů na vytápění D.5. Upravená energetická bilance D.5.1. Tabulka T5A: VARIANTA A D.5.2. Tabulka T5B: VARIANTA B E. EKONOMICKÉ VYHODNOCENÍ...76 E.1. Způsoby výpočtu ekonomického vyhodnocení E.1.1. Kritéria používaná vyhláškou E.1.2. Podmínky doporučení Energetický audit - 3 -

5 E.2. Ekonomické hodnocení E.2.1. VARIANTA A ZATEPLENÍ FASÁDY E.2.2. VARIANTA B OPTIMÁLNÍ DOTACE E.3. Výběr doporučené varianty E.3.1. Výklad legislativy E.3.2. Doporučená varianta F. VYHODNOCENÍ Z HLEDISKA OCHRANY ŽIVOTNÍHO PROSTŘEDÍ...81 F.1. Výpočet množství paliva F.2. Výpočet množství polutantů F.3. Výpočet množství polutantů grafický přehled G. VÝSTUPY ENERGETICKÉHO AUDITU...84 G.1. Hodnocení stávající úrovně energetického hospodářství G.1.1. Tepelně technické vlastnosti stavebních konstrukcí dle ČSN G.1.2. Provoz vytápění a systému TV G.2. Návrh optimální varianty G.2.1. Optimální varianta G.2.2. Zdůvodnění optimální varianty G.2.3. Okrajové podmínky G.3. Využití obnovitelných zdrojů energie G.4. Konečné stanovisko energetického auditora G.5. Evidenční list energetického auditu PŘÍLOHY: P1 Rekapitulace hodnocených parametrů pro OPŽP P2 Energetický štítek obálky Energetický audit - 4 -

6 A. IDENTIFIKAČNÍ ÚDAJE A.1. Zadavatel energetického auditu Název: Nemocnice Kyjov, příspěvková organizace Adresa: Strážovská 1247, Kyjov Tel.: IČO: Odpovědný zástupce: Ing. Josef Pejchl, ředitel A.2. Provozovatel předmětu energetického auditu Název: Nemocnice Kyjov, příspěvková organizace Adresa: Strážovská 1247, Kyjov Tel.: IČO: Odpovědný zástupce: Ing. Josef Pejchl, ředitel A.3. Zpracovatel energetického auditu A.3.1. Energetický auditor Jméno a příjmení: RNDr. Tomáš Chudoba, CSc. Trvalý pobyt: Cikánkova 2, Brno Osvědčení o zápisu: seznam MPO, číslo 025 ze dne A.3.2. Obchodní společnost Obchodní firma: DEA Energetická agentura, s.r.o. Sídlo: Benešova 425, Modřice IČ: Statutární zástupce: RNDr. Tomáš Chudoba, CSc. jednatel Server: Z:\2011\11148_nem_Kyj\EA pro OPZP 2012\TEXT\02-audit.doc Energetický audit - 5 -

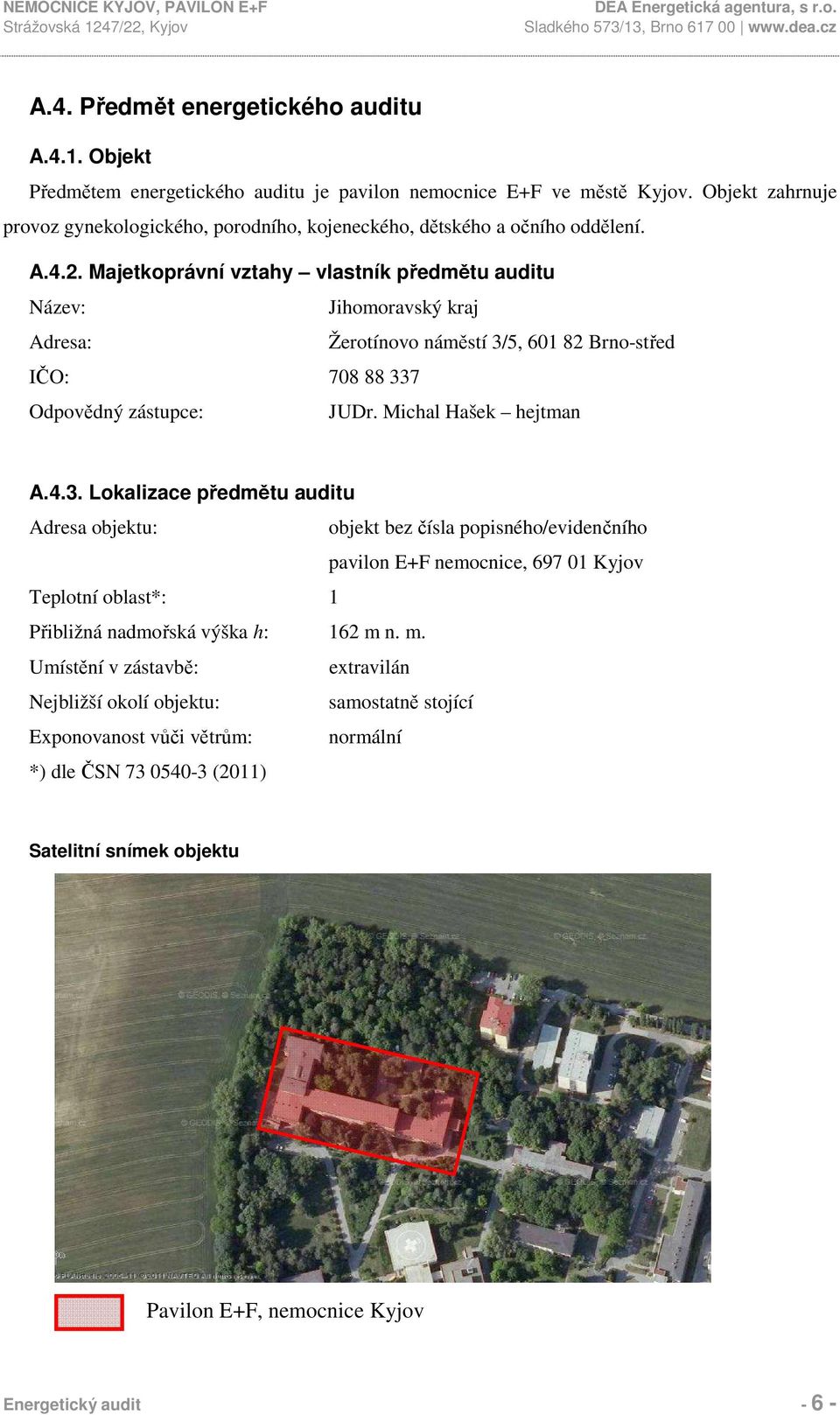

7 A.4. Předmět energetického auditu A.4.1. Objekt Předmětem energetického auditu je pavilon nemocnice E+F ve městě Kyjov. Objekt zahrnuje provoz gynekologického, porodního, kojeneckého, dětského a očního oddělení. A.4.2. Majetkoprávní vztahy vlastník předmětu auditu Název: Jihomoravský kraj Adresa: Žerotínovo náměstí 3/5, Brno-střed IČO: Odpovědný zástupce: JUDr. Michal Hašek hejtman A.4.3. Lokalizace předmětu auditu Adresa objektu: objekt bez čísla popisného/evidenčního pavilon E+F nemocnice, Kyjov Teplotní oblast*: 1 Přibližná nadmořská výška h: 162 m n. m. Umístění v zástavbě: extravilán Nejbližší okolí objektu: samostatně stojící Exponovanost vůči větrům: normální *) dle ČSN (2011) Satelitní snímek objektu Pavilon E+F, nemocnice Kyjov Energetický audit - 6 -

8 A.5. Použité zákony, vyhlášky, normy Energetický audit je zpracován v souladu s požadavky úplného znění zákona 406/2000 Sb. o hospodaření energií a jeho prováděcími vyhláškami, zejména pak v souladu s vyhláškami: 213/2001 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu; 425/2004 Sb., kterou se mění vyhláška 213/2001 Sb., kterou.; 214/2001 Sb., kterou se stanoví vymezení zdrojů energie, které budou hodnoceny jako obnovitelné; 193/2007 Sb., kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie; 194/2007 Sb., kterou se stanoví pravidla pro vytápění a dodávku zákon č. 86/2002 Sb. o ochraně ovzduší v platném znění; nařízení vlády 146/2007 Sb. o emisních limitech a dalších podmínkách provozování spalovacích stacionárních zdrojů znečišťování ovzduší; Pro zpracování energetického auditu byly dále použity zejména tyto české technické normy: ČSN EN ISO Tepelné chování budov - Výpočet potřeby energie na vytápění; ČSN ,-2, -3, -4, Tepelná ochrana budov, v poslední platné verzi; ČSN Způsob stanovení energetické bilance zasklených ploch obvodového pláště budov; ČSN EN ISO Tepelné chování budov - Měrná ztráta prostupem tepla. A.6. Aplikace DPH Zadavatel předmětu auditu není plátcem DPH. To má závažné dopady zejména do ekonomického hodnocení. Všechny dále uvedené ceny jsou uvedeny včetně DPH. Tedy ceny energií i úsporných opatření. Aplikované sazby DPH zobrazuje tabulka: Aplikované sazby DPH Elektrická energie 20 % Zemní plyn 20 % Teplo 5, 9 % (od % ) Studená voda 5, 9 % (od %) Stavební práce investiční náklady opatření 20 % Energetický audit - 7 -

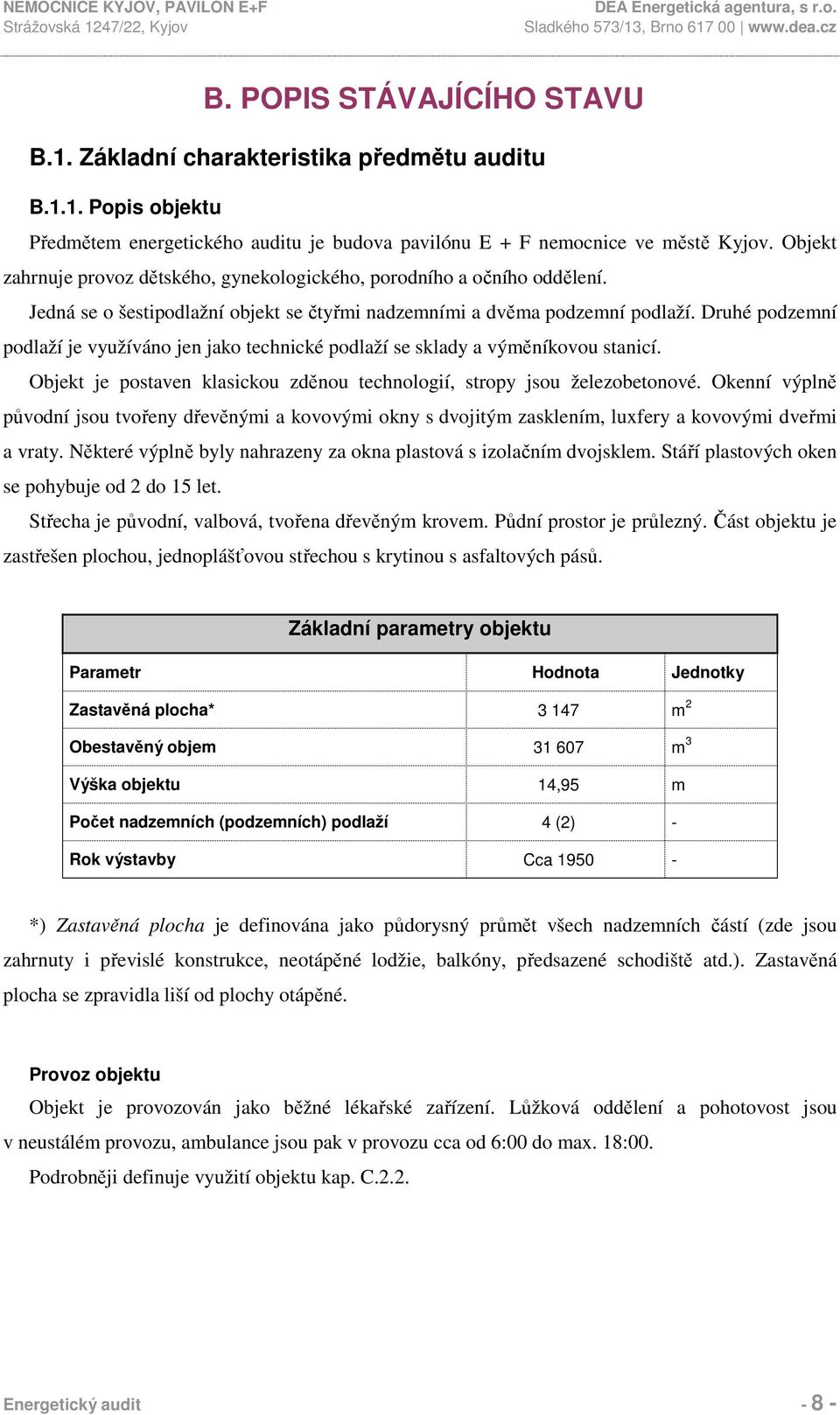

9 B. POPIS STÁVAJÍCÍHO STAVU B.1. Základní charakteristika předmětu auditu B.1.1. Popis objektu Předmětem energetického auditu je budova pavilónu E + F nemocnice ve městě Kyjov. Objekt zahrnuje provoz dětského, gynekologického, porodního a očního oddělení. Jedná se o šestipodlažní objekt se čtyřmi nadzemními a dvěma podzemní podlaží. Druhé podzemní podlaží je využíváno jen jako technické podlaží se sklady a výměníkovou stanicí. Objekt je postaven klasickou zděnou technologií, stropy jsou železobetonové. Okenní výplně původní jsou tvořeny dřevěnými a kovovými okny s dvojitým zasklením, luxfery a kovovými dveřmi a vraty. Některé výplně byly nahrazeny za okna plastová s izolačním dvojsklem. Stáří plastových oken se pohybuje od 2 do 15 let. Střecha je původní, valbová, tvořena dřevěným krovem. Půdní prostor je průlezný. Část objektu je zastřešen plochou, jednoplášťovou střechou s krytinou s asfaltových pásů. Základní parametry objektu Parametr Hodnota Jednotky Zastavěná plocha* m 2 Obestavěný objem m 3 Výška objektu 14,95 m Počet nadzemních (podzemních) podlaží 4 (2) - Rok výstavby Cca *) Zastavěná plocha je definována jako půdorysný průmět všech nadzemních částí (zde jsou zahrnuty i převislé konstrukce, neotápěné lodžie, balkóny, předsazené schodiště atd.). Zastavěná plocha se zpravidla liší od plochy otápěné. Provoz objektu Objekt je provozován jako běžné lékařské zařízení. Lůžková oddělení a pohotovost jsou v neustálém provozu, ambulance jsou pak v provozu cca od 6:00 do max. 18:00. Podrobněji definuje využití objektu kap. C.2.2. Energetický audit - 8 -

10 Fotodokumentace Energetický audit - 9 -

11 NEMOCNICE KYJOV, PAVILON E+F Půdorys objektu Funkčnímu využití jednotlivých místností a rozdělení do teplotních zón se věnuje kap. C.1.5. Zde bude uveden pouze pro orientaci půdorys objektu Pavilon F Pavilon E Energetický audit

12 B.2. Energetické vstupy a výstupy B.2.1. Přehled energetických vstupů a výstupů: tab. T1 Zde budou uvedeny základní parametry energetických vstupů, které byly zjištěny především z fakturačních a účetních dokladů. Podrobný popis energetického hospodářství budovy a jednotlivých spotřeb je uveden v kap. B.4. Elektrická energie Dodavatel elektrické energie Způsob fakturace CEJIZA, s.r.o. Žerotínovo náměstí 3/5, Brno měsíčně Počet odběrných míst 1 Sazba odběru E.ON SimplePower Velikost předřazeného jističe - Teplo Dodavatel tepla Způsob fakturace Teplárna Kyjov, a.s. Havlíčkova 180/18, Kyjov měsíčně Počet odběrných míst 1 Následující tabulka je soupisem základních energetických vstupů. Tabulka je zpracována dle přílohy č. 2 k vyhlášce č. 213/2001 Sb. Roční náklady jsou stanoveny pro období provádění energetického auditu, proto zde byly zavedeny jednotkové ceny, které byly stanoveny navýšením cen energií posledního uzavřeného roku (2010) o 2-10% a zaokrouhleny. Tím je zohledněn růst cen energií. U elektřiny je předpokládán vyšší roční nárůst ceny než u zemního plynu a tepla. Náklady za sledované období (poslední tři roky) jsou uvedeny níže v tabulkách spotřeb energií. Energetický audit

13 Soupis základních údajů o energetických vstupech Sestaveno pro průměrný klimatický rok T1 Vstupy paliv a energie Jednotka Množství Výhřevnost Přepočet Roční náklady GJ/jedn. na GJ Kč Nákup el. energie MWh 304 3, Nákup tepla GJ Zemní plyn tis. m 3 0,00 34,05 0 Hnědé uhlí Černé uhlí Koks Jiná pevná paliva TTO LTO Nafta Jiné plyny tis. m 3 Druhotná energie Obnovitelné zdroje Jiná paliva Celkem vstupy paliv a energie Změna stavu zásob paliv t t t t t t t GJ GJ GJ Celkem spotřeba paliv a energie Jednotková cena za teplo pro stanovení ročních nákladů Jednotková cena za elektřinu pro stanovení ročních nákladů [Kč/GJ] 550 [Kč/GJ] 850 B.2.2. Bilance výroby energie z vlastních zdrojů: tab. T2 Bilance výroby energie z vlastních zdrojů Sestaveno pro průměrný klimatický rok ř. Ukazatel Jednotka T2 Roční hodnota 1 Instalovaný elektrický výkon celkem MW 0 2 Instalovaný tepelný výkon celkem MW tep 0 3 Dosažitelný elektrický výkon celkem MW 0 4 Pohotový elektrický výkon celkem MW 0 5 Výroba elektřiny MWh 0 6 Prodej elektřiny MWh 0 7 Vlastní spotřeba elektřiny na výrobu energie MWh 0 8 Spotřeba tepla v palivu na výrobu elektřiny GJ 0 9 Výroba dodávkového tepla GJ 0 10 Prodej tepla (z ř. 9) GJ 0 11 Spotřeba tepla v palivu na výrobu tepla GJ 0 12 Spotřeba tepla v palivu celkem (ř.8 + ř.11) GJ 0 Energetický audit

14 B.3. Stavební popis konstrukcí B.3.1. Obvodové konstrukce Objekt je postaven klasickou zděnou technologií z CPP o tl. 600 mm a 450 mm. Objekt má čtyři nadzemní a dvě podzemní podlaží. Pouze druhé podzemní podlaží je využíváno jako technické. Stropní konstrukce jsou železobetonové. Střešní konstrukce je převážné valbová, tvořená s dřevěných krovů. Část střechy je plochá jednoplášťová. Skladby jednotlivých konstrukcí byly stanoveny odborným odhadem a pomocí původní projektové dokumentace. V následujících odstavcích budou popsány jednotlivé obvodové konstrukce. OP I CPP o tl. 450 mm vnitřní omítka 10 mm CPP 450 mm vnější omítka (keramický obklad) 15 mm OP II CPP o tl. 600 mm vnitřní omítka 10 mm CPP 600 mm vnější omítka (keramický obklad) 15 mm OP III OP II pod terénem vnitřní omítka 10 mm CPP 600 mm vnější omítka 15 mm OP IV kámen o tl. 450 mm kamenné bloky 450 mm vnitřní omítka 30 mm Energetický audit

15 Podlaha na zemině nášlapná vrstva 35 mm betonová mazanina 45 mm škvárový násyp 80 mm podkladní beton 100 mm škvárový násyp 100 mm Strop nad nevytápěným suterénem nášlapná vrstva 35 mm betonová mazanina 45 mm škvárový násyp 80 mm stropní ŽB deska 300 mm vnitřní omítka 10 mm Podlaha nad exteriérem nášlapná vrstva 35 mm betonová mazanina 45 mm škvárový násyp 80 mm stropní ŽB deska 300 mm venkovní omítka 20 mm Plochá střecha vnitřní omítka 10 mm stropní ŽB deska 300 mm škvárový násyp mm betonová mazanina 50 mm HI Strop nad nevytápěným prostorem omítka vnitřní 10 mm stropní ŽB deska 300 mm škvárový násyp 80 mm betonová mazanina 50 mm Energetický audit

16 B.3.2. Výplně otvorů Původní okna jsou dřevěná a kovová zdvojená. Dřevěná okna vykazují poškození rámu povětrnostními vlivy. Původní výplně otvorů jsou dále tvořeny luxferami a kovovými dveřmi a vraty. Původní výplně byly částečně nahrazeny plastovými okny s izolačním dvojsklem. Tato výměna probíhala ve dvou fázích. První cca v roce 1996 a druhá cca v roce Plastová okna z roku 1996 nejsou v dobrém technickém stavu. Počítá se s kompletní výměnou všech původních výplní otvorů a s výměnou plastových oken starých cca 15 let. B.3.3. Provedené rekonstrukce Na objektu byly provedeny následující významné rekonstrukce a opravy: Výměna původních oken za okna plastová s izolačním dvojsklem (1996); výměna původních oken za okna plastová s izolačním dvojsklem (2008); instalace TRV na otopná tělesa; rekonstrukce výměníkové stanice; Oprava střechy (nová HI vrstva). B.3.4. Investiční záměry zadavatele Zadavatel auditu má v plánu provést celkovou rekonstrukci objektu. V rámci této regenerace budou provedena zejména opatření: kompletní zateplení fasády objektu včetně soklu a podhledu; zateplení podlahy půdy valbové střechy; zateplení ploché střechy s vytvořením nového střešního pláště; výměna výplní otvorů a jejich částečné zazdění. Energetický audit

17 B.4. Energie, technologie V následující kapitole budou popsány všechny významné vstupy energií do areálu, způsob jejich měření, regulace a následně spotřeby. Kapitoly budou členěny podle typu dodávaného média příp. typu technologie. Spotřeby energií budou uvedeny v kapitole následující. B.4.1. Energetické hospodářství obecně Budova je připojena k odběru tepla do výměníkové stanice umístěné v druhém podzemním podlaží. Odtud je do objektu dodávána topná voda a je zde také připravována voda teplá. Elektrická energie je odebírána pro účely osvětlení, provoz elektrických spotřebičů a vzduchotechniky. Největší spotřeba elektrické energie je na operačních sálech. B.4.2. Zemní plyn Objekt k dodávkám zemního plynu není připojen. B.4.3. Elektrická energie Dodavatel, rozvodná síť Dodavatelem elektrické energie pro areál nemocnice je CEJIZA, s.r.o. Areál je připojen jedním odběrným místem. Spotřeba je na jednotlivých objektech nemocnice měřena podružnými elektroměry. Spotřebiče elektrické energie Mezi významné spotřebiče elektrické energie v provozu nemocnice patří klimatizační jednotky především operačních sálů. V nemocnici jsou instalovány tyto klimatizační jednotky: chladící jednotka FUJITSU o výkonu 3,0 kw; chladící jednotka COOL EXPERT o výkonu 1,3 kw; chladící jednotka FERROLI o výkonu 1,5 kw; chladící jednotka SANNYO 3,5 kw Dalším významným spotřebičem elektrické energie je v pavilonu E+F nemocnice Kyjov osvětlení vnitřních prostor a provoz zdravotnické a kancelářské techniky. V objektu jsou také nákladní výtahy, sloužící k dopravě pacientů po budově (max kg). Dalšími spotřebiči elektřiny jsou například oběhová čerpadla na systému ÚT a teplé vody, odtahový ventilátor systému VZT, chladící zařízení pro chladící komoru, atd. Přesné elektrické příkony jednotlivých zařízení nebyly pro potřebu auditu zjišťovány. Energetický audit

18 B.4.4. Dálkové teplo Teplo je dodáváno do objektu dálkově. Dodavatelem je Teplárna Kyjov, a.s. Zdroj tepla Teplo je připravováno v blokové kotelně a do výměníku nemocnice je dodáváno teplovodem. Vnější topné kanály jsou umístěny pod úrovní terénu, parametry a stav rozvodů nebyly zjištěny. Jedná se však o dvoutrubkový rozvod. Primárním energonositelem, který je teplárnami využíván k ohřevu dodávaného tepla, je převážně zemní plyn Výměníková stanice V druhém podzemní podlaží, v pavilónu F, je umístěna výměníková stanice. V přízemí školy je umístěna teplovodní výměníková stanice. Teplovodní přípojka je vedena k teplovodnímu výměníku. Topná voda je pak pomocí sdruženého rozdělovače a sběrače vedena jednotlivými topnými okruhy do jednotlivých částí objektu. Teplá voda je připravována v nepřímotopném ohřívači, který je umístěn v prostoru výměníkové stanice. Topný systém je jištěn expanzní nádobou a pojistným ventilem Měření a regulace Ve výměníkové stanici je instalován MaR, který zajišťuje regulaci topného systému na venkovní teplotě (trojcestná klapka Mix), regulaci ohřevu TV. Je měřena jak spotřeba tepla na výtápění, tak na ohřev teplé vody. B.4.5. Ohřev teplé vody Teplá voda je připravována v nepřímotopném stojatém zásobníku v druhém podzemní podlaží, odkud je dále distribuována do celého objektu. Stálá teplota na odběrných místech teplé vody je zajištěna pomocí cirkulačního potrubí. Energetický audit

19 B.4.6. Otopná soustava, rozvody Topný systém byl navržen jako teplovodní s nuceným oběhem s teplotním spádem 90/70 C. Oběh topné vody zajišťují oběhová čerpadla s elektronickou regulací otáček. Soustava rozvodu tepla je původní. Potrubní rozvody jsou z ocelových svařovaných trubek. Izolace potrubí je provedena ze skelné vaty. Otopné tělesa mají instalované prvky dynamické regulace. Otopná tělesa Otopná plocha je tvořena litinovými článkovými tělesy, které jsou opatřeny termostatickými ventily a hlavicemi. B.4.7. Vzduchotechnika Přirozené větrání objektu Budova je větrána převážně přirozeně okenními otvory a infiltrací. Všechny pokoje pacientů a většina ambulancí a čekáren je větrána přirozeně. Nucené větrání objektu, klimatizace Nucené větrání je instalováno především v prostorech operačních sálů a na dětském oddělení. Jedná se o soustavu vzduchotechnických jednotek, které jsou opatřeny chladícími jednotkami. Přívod a odvod vzduchu je řešen pomocí vzduchotechnického potrubí. Energetický audit

20 B.5. Spotřeby energií B.5.1. Spotřeba tepla Spotřeba tepla je měřena na dvou kalorimetrech. Jeden měří spotřebu topné vody a druhý pak spotřebu vody teplé. Spotřeba tepla celkem Teplo celkem Náklady na teplo za rok Jednotková cena [GJ] [Kč] [Kč/GJ] Spotřeba tepla na ohřev teplé vody Spotřeba tepla pro ohřev TV Teplo na ohřev TV Náklady na teplo za rok Jednotková cena [GJ] [Kč] [Kč/GJ] Spotřeba tepla na vytápění Teplo na vytápění Náklady na teplo za rok Spotřeba tepla pro vytápění Jednotková cena Teplo na vytápění se zap. účinností soustavy Počet denostupňů [GJ] [Kč] [Kč/GJ] [GJ] [D ] Teplo pro D Poznámka: Denostupně byly vypočteny pro průměrnou vnitřní teplotu viz kap. C.2.9. Energetický audit

21 B.5.2. Spotřeba elektrické energie Měření elektrické energie probíhá na podružném elektroměru s tarifem E.ON SimplePower. Fakturace probíhá měsíčně. Spotřeba elektrické energie - celkem Elektřina [kwh] Cena za rok [Kč] Jednotková cena včetně DPH [Kč/kWh] , , ,94 Energetický audit

22 C. ZHODNOCENÍ STÁVAJÍCÍHO STAVU Část C. Zhodnocení stávajícího stavu se bude zabývat zejména: sestavením modelu potřeby tepla předmětu auditu; zhodnocením skutečného stavu tepelného hospodářství a spotřeby energií. C.1. Potřeba tepla: metodika výpočtu C.1.1. Postup a metodika výpočtu Tato kapitola se věnuje tvorbě modelu potřeby tepelné energie v objektu. Vyjde z metod popsaných v odpovídajících normách, zejména pak v normě ČSN EN ISO a ČSN Tvorba fyzikálního modelu spočívá v těchto krocích: rozdělení objektu na teplotní zóny a podzóny v souladu ČSN EN ISO volba jednozónového či vícezónového výpočtu; výpočet tepelně technických vlastností obálky zón z již uvedených vlastností konstrukcí (zpravidla obvodový plášť, střecha, nejnižší podlaha); odhad a stanovení provozních parametrů jednotlivých zón a podzón; stanovení tepelných ztrát objektu větráním a prostupem v jednotkách [W/K]; výpočet disponibilních tepelných zisků z vnitřních zdrojů a ze slunečního záření a určení stupně využití těchto zisků; určení potřeby tepla v objektu po jednotlivých měsících a pro konkrétní klimatické podmínky. V následující kapitole porovnáme takto spočtenou potřebu tepla se skutečně zjištěnou spotřebou v daném roce. C.1.2. Přesnost metody Norma ČSN EN ISO stanoví metody výpočtu energetické náročnosti objektů s ohledem na tepelné ztráty a využití tepelných zisků. Pro jednotlivé konkrétní výpočty umožňuje výběr z různých variant, které mimo složitost objektu zohledňují větší nebo menší množství vstupních dat, a to vzhledem k jejich existenci, dostupnosti, k nákladům na jejich získání a zejména s ohledem na validitu a možnou chybu konečných výsledků. Norma explicitně umožňuje zjednodušení výpočtů všude tam, kde je to opodstatněné. Sama norma v kapitole J. 5 zdůrazňuje, že: různí uživatelé mohou získat pro tutéž budovu v stejném klimatu vzájemně odlišné výsledky o více než 20%., a to z důvodů různých možných výpočtových metod, odlišných vstupních údajů apod. Dle této normy tedy stanovujeme přípustnou odchylku výsledků na 20 %. Energetický audit

23 C.1.3. Klimatické údaje Hodnoty vnějších průměrných měsíčních teplot jsou převzaty, není-li uvedeno jinak, z měření Českého hydrometeorologického institutu, který je prezentuje na adrese Údaje vstupující do výpočtů využití slunečních zisků byly převzaty z normy ČSN Způsob stanovení energetické bilance zasklených ploch obvodového pláště budov. Norma udává hodnoty globálního slunečního záření v jednotkách [MJ. m -2.měs -1 ] a bezrozměrného činitele jeho využití v závislosti na výšce slunce nad obzorem a orientaci sběrných ploch. C.1.4. Otopné období Otopné období je sice definováno prováděcími vyhláškami k zákonu 406/2000 Sb., avšak pro srovnání potřeby tepla reálného objektu se skutečnou spotřebou v daném roce a za daných reálných klimatických dat je tato definice nevhodná. Nevyhovující je zejména v těch měsících, kdy poměr využitelných tepelných zisků a tepelných ztrát je vyšší než asi 0,75. To jsou velmi často měsíce květen a září a v některých případech měsíce duben a říjen. Délka otopného období je tedy v níže uvedených kalkulacích proměnná, vždy však po celých měsících, a to tak, že otopné období začíná ten měsíc (září nebo říjen), kdy je skutečná spotřeba tepelné energie pro vytápění významná, tj. vyšší než předpokládaná chyba metody a výpočtu. Podobně otopné období končí ten měsíc, kdy je rozumné kalkulovat se spotřebovaným teplem pro vytápění. C.1.5. Teplotní zóny a podzóny Teplotní zóna je v normě ČSN EN ISO definována takto: objem budovy vymezený spojitou uzavřenou plochou; část budovy s danou vnitřní teplotou, uvnitř které se odchylky vnitřní teploty považují za zanedbatelné; vnitřní teplota se v různých částech otápěné zóny neliší více než o 4 K; mezi jednotlivými částmi je možná snadná výměna tepla, a to zejména prouděním nebo prostupem (dveře jsou zpravidla otevřené, součinitelé prostupu jsou vysoké apod.). Teplotní podzóna je definována vnitrofiremně pro zpřesnění výpočtu a slouží k nastavení rozdílných provozních parametrů různých částí objektu v rámci jedné teplotní zóny. Energetický audit

24 NEMOCNICE KYJOV, PAVILON E+F C.2. Potřeba tepla: přípravné výpočty C.2.1. Stanovení teplotních zón Stanovování teplotních zón je popsáno v normě ČSN EN ISO Budova je členěna na dvě teplotní zóny, které obsahují tři teplotní podzóny lišící se typem provozu v nich. V půdorysech jsou vyznačeny barevně jednotlivé zóny a podzóny tak, jak byly definovány v kap. C PP Energetický audit

25 1.NP Energetický audit

26 2.NP Energetický audit

27 3.NP a 4.NP Energetický audit

28 LEGENDA ZÓNA 1 Podzóna 1: Pokoje, sesterny Podzóna 2: Chody, sklady Podzóna 3: Ambulance, operační sály, šatny ZÓNA 2 Podzóna 1: Pokoje, sesterny Podzóna 2: Chodby, sklady Podzóna 3: Ambulance, ordinace, šatny Teplotní zóny vymezení konstrukcí Teplotní zóny jsou vymezeny těmito konstrukcemi, které v jednotlivých zónách tvoří uzavřenou plochu. Pokud v tabulce není uvedena konstrukce, znamená to, že se v dané zóně nevyskytuje. OP I CPP o tl. 450 mm obvodová zděná stěna; OP II CPP o tl. 600 mm obvodová zděná stěna; OP III OP II pod terénem obvodové zděná stěna pod terénem; OP IV kamenná stěna o tl 450 mm; Podlaha na zemině podlaha na zemině; Podlaha nad nevytápěným suterénem podlaha nad suterénem; Podlaha nad exteriérem stropní deska nad exteriérem; Plochá střecha původní jednoplášťová střecha budovy; Valbová střecha průlezná střešní konstrukce tvořena krovy; VO I výplně otvorů okno, dřevěný rám, netěsné, zdvojené; VO II výplně otvorů okno, ocelový rám, netěsné, zdvojené; VO III výplně otvorů okno, plastový rám, těsné, izolační dvojsklo; VO IV výplně otvorů luxfery; VO V výplně otvorů dveře, ocelový rám, netěsné, dvojité zasklení; VO VI výplně otvorů vrata, ocelový rám, netěsné, plné; VO VII - -výplně otvorů světlík, kovový rám, dvojité zasklení. Neuvedené konstrukce: Ostění a nadpraží otvorů v položkovém rozpočtu je kalkulováno také se zateplením těchto konstrukcí. Metodika zpracování energetického auditu s těmito konstrukcemi však nepočítá, a proto tyto nebudou zohledněny. NÁKLADY NA ZATEPLENÍ VŠAK BUDOU PŘIPOČTENY K CELKOVÝM NÁKLADŮM NA OPATŘENÍ. Energetický audit

29 Pavilon E plocha [m 2 ] Systémové hranice Neprůsvitné konstrukce: svislé 3 691,9 OP I - CPP o tl. 450 mm 1 984,4 OP II - CPP o tl. 600 mm 928,8 OP III - OP II pod terénem 717,3 OP IV - kámen o tl. 450 mm 61,5 Neprůsvitné konstrukce: vodorovné 4 198,2 Podlaha na zemině 2 015,6 Podlaha nad exteriérem 103,0 Plochá střecha 439,9 Valbová střecha 1 639,7 Průsvitné konstrukce: severní 357,2 VO I - okno, dřevěné, zdvojená 31,3 VO II - okno, ocelové, zdvojené 21,8 VO III - okno, plastové, izolační dvojsklo 261,8 VO IV - luxfery 40,3 VO V - dveře, ocelové, dvojité zasklení 2,0 VO VI - vrata, kovové 6,3 Průsvitné konstrukce: východní 182,7 VO I - okno, dřevěné, zdvojená 96,1 VO II - okno, ocelové, zdvojené 3,1 VO III - okno, plastové, izolační dvojsklo 51,7 VO IV - luxfery 31,8 Průsvitné konstrukce: jižní 422,8 VO I - okno, dřevěné, zdvojená 106,4 VO II - okno, ocelové, zdvojené 7,5 VO III - okno, plastové, izolační dvojsklo 219,2 VO IV - luxfery 70,9 VO V - dveře, ocelové, dvojité zasklení 18,8 Průsvitné konstrukce: západní 230,6 VO I - okno, dřevěné, zdvojená 99,3 VO II - okno, ocelové, zdvojené 80,7 VO III - okno, plastové, izolační dvojsklo 35,5 VO IV - luxfery 15,0 Průsvitné konstrukce: vodorovné 39,0 VO VII - světlík 39,0 Energetický audit

30 Pavilon F plocha [m 2 ] Systémové hranice Neprůsvitné konstrukce: svislé 692,7 OP I - CPP o tl. 450 mm 692,7 Neprůsvitné konstrukce: vodorovné 1 518,5 Podlaha nad nevytápěným suterénem 759,3 Plochá střecha 57,2 Valbová střecha 702,0 Průsvitné konstrukce: severní 55,4 VO I - okno, dřevěné, zdvojená 55,4 VO VI - vrata, kovové 14,4 Průsvitné konstrukce: východní 73,8 VO I - okno, dřevěné, zdvojená 28,4 VO II - okno, ocelové, zdvojené 35,1 VO IV - luxfery 10,4 Průsvitné konstrukce: jižní 113,9 VO I - okno, dřevěné, zdvojená 100,1 VO V - dveře, ocelové, dvojité zasklení 13,8 Průsvitné konstrukce: západní 48,6 VO I - okno, dřevěné, zdvojená 48,6 Celkový přehled konstrukcí Následující tabulky uvádějí souhrnné informace o jednotlivých teplotních zónách a charakteristikách budovy. Přehled ploch konstrukcí Systémové hranice Plocha [m 2 ] Zóna 1 Zóna 2 Celkem Neprůsvitné konstrukce: svislé Neprůsvitné konstrukce: vodorovné Průsvitné konstrukce: severní Průsvitné konstrukce: východní Průsvitné konstrukce: jižní Průsvitné konstrukce: západní Celkem Energetický audit

31 Základní geometrické charakteristiky budovy Zóna 1 Zóna 2 Celkem Obestavěný objem [m 3 ] Systémová hranice [m 2 ] Objemový faktor zóny/budovy [m -1 ] 0,34 0,50 0,37 Větraný objem [m 3 ] Podlahová plocha zóny [m 2 ] C.2.2. Provozní doby objektu Pro definování charakteristik, které se vztahují ke skutečnému využívání budovy, je nutné stanovit provozní doby jednotlivých prostorů. Tyto hodnoty jsou použity v dalších výpočtech. Teplotní zóny, tak jak byly definovány výše, jsou dále rozděleny na podzóny, čímž se zpřesňuje výpočet a výsledky se přibližují skutečnému stavu. Provozní doby Přítomnost osob [hod/den] po-pá so+ne po-pá so+ne po-pá so+ne Pavilon E Činnost přístrojů [hod/den] Doba vytápění KOMFORT [hod/den] Ambulance, operační sály, šatny 10,0 2,0 10,0 2,0 12,0 2,0 Pokoje, sesterny 24,0 24,0 16,0 16,0 24,0 24,0 Chodby, sklady 12,0 8,0 12,0 8,0 16,0 16,0 Pavilon F Ambulance, ordinace, šatny 10,0 2,0 10,0 2,0 12,0 2,0 Pokoje, sesterny 24,0 24,0 16,0 16,0 24,0 24,0 Chodby, sklady 12,0 8,0 12,0 8,0 16,0 16,0 Energetický audit

32 Programy vytápění - pracovní dny Zóny a podzóny hodiny Pavilon E Ambulance, operační sály, šatny Pokoje, sesterny Chodby, sklady Pavilon F Ambulance, ordinace, šatny Pokoje, sesterny Chodby, sklady Pavilon E Ambulance, operační sály, šatny Pokoje, sesterny Chodby, sklady Pavilon F Programy vytápění - sobota-neděle Ambulance, ordinace, šatny Pokoje, sesterny Chodby, sklady vytápěcí režim KOMFORT vytápěcí režim ÚTLUM Energetický audit

33 C.2.3. Tepelné ztráty prostupem Požadavky normy ČSN Uvedená norma byla revidována v roce V rámci rozsahu své platnosti a závaznosti uvádí v Tabulce 3 na straně 10 Požadované a doporučené hodnoty součinitele prostupu tepla U N pro budovy s převažující návrhovou vnitřní teplotou θ m = C. Požadované a doporučené hodnoty součinitele prostupu tepla pro budovy s obecnou návrhovou vnitřní teplotu platné od: 11/ Převažující vnitřní návrhová teplota θ im [ C] 1,00 e 1 - součinitel typu budovy (pro přepočet U N,20 ) SVISLÉ NEPRŮSVITNÉ Pomůcka Součinitel prostupu tepla kontrukce Požadované hodnoty Doporučené hodnoty Doporučené hodnoty pro pasivní budovy U N U rec U pas Stěna vnější těžká VYT EXT 0,30 0,25 0,12-0,18 Stěna vnější lehká VYT EXT 0,30 0,20 0,12-0,18 Stěna vnější - jednovrstvé zdivo (do ) VYT EXT 0,38 0,25 0,12-0,18 Stěna k nevytápěné půdě lehká (se střechou bez tepelné izolace) VYT NEVYT 0,30 0,20 0,12-0,18 Stěna k nevytápěné půdě těžká (se střechou bez tepelné izolace) VYT NEVYT 0,30 0,25 0,12-0,18 Stěna k nevytápěné půdě - jednovrstvé zdivo (do ) VYT NEVYT 0,38 0,25 0,12-0,18 FASÁDA Stěna vytápěného prostoru přilehlá k zemině VYT ZEM 0,45 0,30 0,15-0,22 Stěna vnitřní z vytápěného k nevytápěnému prostoru VYT NEVYT 0,60 0,40 0,20-0,30 Stěna vnitřní z vytápěného k temperovanému prostoru VYT TEMP 0,75 0,50 0,25-0,38 Stěna vnější z temperovaného prostoru k exteriéru TEMP EXT 0,75 0,50 0,25-0,38 Stěna temperovaného prostoru přilehlá k zemině TEMP ZEM 0,85 0,60 0,30-0,45 Stěna mezi sousedními budovami VYT SOU 1,05 0,70 0,50 Stěna mezi prostory s rozdílem teplot do 10 C včetně 10 C 1,30 0, Stěna mezi prostory s rozdílem teplot do 5 C včetně 5 C 2,70 1, VODOROVNÉ NEPRŮSVITNÉ Podlaha nad exteriérem VYT EXT 0,24 0,16 0,10-0,15 Podlaha vytápěného prostoru na zemině VYT ZEM 0,45 0,30 0,15-0,22 PODLAHA (tepelný tok shora dolů) Podlaha vytápěného nad nevytápěným prostorem VYT NEVYT 0,60 0,40 0,20-0,30 Podlaha vytápěného nad temperovaným prostorem VYT TEMP 0,75 0,50 0,25-0,38 Podlaha temperovaného prostoru nad exteriérem TEMP EXT 0,75 0,50 0,25-0,38 Podlaha temperovaného prostoru na zemině TEMP ZEM 0,85 0,60 0,30-0,45 Podlaha nad prostorem chladnějším o max. 10 C včetně 10 C 1,05 0, Podlaha nad prostorem chladnějším o max. 5 C včetně 5 C 2,20 1, Střecha strmá se sklonem nad 45 VYT EXT 0,30 0,20 0,12-0,18 Střecha plochá a šikmá se sklonem do 45 VYT EXT 0,24 0,16 0,10-0,15 STŘECHA (tepelný tok zdola nahoru) Strop pod nevytápěnou půdou (se střechou bez tepelné izolace) VYT NEVYT 0,30 0,20 0,10-0,15 Strop vytápěného pod nevytápěným prostorem VYT NEVYT 0,60 0,40 0,20-0,30 Strop vytápěného pod temperovaným prostorem VYT TEMP 0,75 0,50 0,25-0,38 Strop pod prostorem chladnějším o max. 10 C včetně 10 C 1,05 0, Strop pod prostorem chladnějším o max. 5 C včetně 5 C 2,20 1, Energetický audit

34 Požadované a doporučené hodnoty součinitele prostupu tepla pro budovy s obecnou návrhovou vnitřní teplotu platné od: 11/ Převažující vnitřní návrhová teplota θ im [ C] 1,00 e 1 - součinitel typu budovy (pro přepočet U N,20 ) PRŮSVITNÉ Pomůcka Součinitel prostupu tepla kontrukce Požadované hodnoty Doporučené hodnoty Doporučené hodnoty pro pasivní budovy U N U rec U pas Okna z vytápěného prostoru do exteriéru (do ) VYT EXT 1,70 1,20 0,60-0,80 OKNA, DVEŘE Dveře z vytápěného prostoru do exteriéru VYT EXT 1,70 1,20 0,90 Okna a dveře z vytápěného do temperovaného prostoru VYT TEMP 3,50 2,30 1,7 Okna a dveře z temperovaného prostoru do exteriéru TEMP EXT 3,50 2,30 1,7 STŘEŠNÍ OKNA, SVĚTLÍKY (pod 45 ) Střešní okna, světlíky z vytápěného prostoru k exteriéru (do ) VYT EXT 1,50 1,10 0,9 Střešní okna, světlíky z vytápěného do temperovaného prostoru VYT TEMP 3,50 2,30 1,4 Střešní okna, světlíky z temperovaného prostoru do exteriéru TEMP EXT 2,60 1,70 1,4 RÁMY Kovový rám výplně otvoru VYT EXT --- 1,80 1,0 Nekovový rám výplně otvoru VYT EXT --- 1,30 0,90-0,70 Rám lehkého obvodového pláště VYT EXT --- 1,80 1,2 Energetický audit

35 Výpočet tepelných ztrát prostupem Budova byla rozdělena do jedné teplotní zóny (viz výše). Označení, které je užíváno pro jednotlivé konstrukce bylo vysvětleno v kap. C.2.1. ZÓNA 1 Pavilon E Tepelné ztráty prostupem Splnění požadavků na U POŽADOVANÉ Konstrukce U A A. U b H T U, N,rq [W/(m 2.K)] [m 2 ] [W/K] - [W/K] [W/(m 2.K)] Splněno OP I - CPP o tl. 450 mm 1, , , ,30 NE OP II - CPP o tl. 600 mm 1,03 928, , ,30 NE OP III - OP II pod terénem 1,03 717, , ,45 NE OP IV - kámen o tl. 450 mm 1,73 61, , ,30 NE Podlaha na zemině 0, , , ,45 NE Podlaha nad exteriérem 1,17 103, , ,24 NE Plochá střecha 1,00 439, , ,24 NE Valbová střecha 1, , , ,30 NE VO I - okno, dřevěné, zdvojená 2,40 333, , ,70 NE VO II - okno, ocelové, zdvojené 3,90 113, , ,70 NE VO III - okno, plastové, izolační dvojsklo 1,40 568, , ,70 ANO VO IV - luxfery 3,50 158, , ,50 ANO VO V - dveře, ocelové, dvojité zasklení 3,90 20,8 81 0, ,50 NE VO VI - vrata, kovové 3,90 6,3 24 0, ,50 NE VO VII - světlík 3,30 39, , ,50 NE Přirážka na tepelné mosty 913 Celkem m W/K Energetický audit

36 ZÓNA 2 Pavilon F Tepelné ztráty prostupem Splnění požadavků na U POŽADOVANÉ Konstrukce U A A. U b H T U, N,rq [W/(m 2.K)] [m 2 ] [W/K] - [W/K] [W/(m 2.K)] Splněno OP I - CPP o tl. 450 mm 1, , ,30 NE Podlaha nad nevytápěným suterénem 1,18 759, , ,60 NE Plochá střecha 1,00 57,2 57 1, ,24 NE Valbová střecha 1,34 702, , ,30 NE VO I - okno, dřevěné, zdvojená 2,40 232, , ,70 NE VO II - okno, ocelové, zdvojené 3,90 35, , ,70 NE VO IV - luxfery 3,50 10,4 36 0, ,50 ANO VO V - dveře, ocelové, dvojité zasklení 3,90 13,8 54 0, ,50 NE VO VI - vrata, kovové 3,90 14,4 56 0, ,50 NE Přirážka na tepelné mosty 252 Celkem m W/K Energetický audit

37 C.2.4. Tepelné ztráty větráním Výchozí podmínky výpočtu V následující kapitole bude vypočítána tepelná ztráta větráním. Celková tepelná ztráta budovy je potom složena ze ztráty prostupem a větráním. Tepelné ztráty větráním vycházejí z těchto hodnot: větraný vnitřní objem objektů (obestavěný objem, většinou zmenšený činitelem 0,85); doba přítomnosti osob v objektu, tzn. doba, kdy je předpoklad cíleného přirozeného větrání (zde je nutné předpokládat uzavření všech oken mimo dobu provozu); zohlednění provozu v pracovní dny a o víkendech; obvyklá intenzita výměny vzduchu v budovách podobného typu (hodnota stanovená dlouhodobým sledováním a měřením); vnější průměrná teplota v daném měsíci; účinnost případné rekuperace na výslednou tepelnou ztrátu větráním. Tepelné ztráty větráním Objem [m 3 ] větraný Doba větrání = přítomnost osob [hod/den] po-pá so+ne Intenzita výměny vzduchu Při provozu [hod -1 ] Účinnost rekuper. Výsledná intenzita Ztráty větráním [W/K] ,2 Pavilon E Ambulance, operační sály, šatny 7 515,4 10,0 2,0 2,00 0,00 Pokoje, sesterny 5 627,0 24,0 24,0 1,00 0,00 0, Chodby, sklady 9 431,8 12,0 8,0 0,50 0, ,7 Pavilon F Ambulance, ordinace, šatny 1 327,4 10,0 2,0 1,00 0,00 Pokoje, sesterny 1 539,0 24,0 24,0 1,00 0,00 0, Chodby, sklady 1 425,4 12,0 8,0 0,50 0,00 V době mimo přítomnost osob klesá intenzita výměny na 25% intenzity zadané v tabulce Energetický audit

38 C.2.5. Tepelné ztráty grafický přehled Následující graf zobrazuje rozdělení tepelných ztrát v budově. Konstrukce, které mají vysokou tepelnou ztrátu, se celkové potřebě tepla se podílejí výrazněji. Rozdělení tepelných ztrát areálu 14% 17% 6% 8% 25% 30% Obvodový plášť Podlahy Střechy Okna, dveře Tepelné mosty Ztráty větráním Graf doplňujeme dalším, který zobrazuje podíl ploch jednotlivých konstrukcí na celkové ochlazované ploše obálky objektu. Poměr ochlazovaných ploch objektu 25% 24% 38% 13% Obvodový plášť Podlahy Střechy Okna, dveře Energetický audit

39 C.2.6. Solární tepelné zisky Použitá norma Výpočty vycházejí z hodnot globálního slunečního záření uvedených v normě ČSN Pro různé orientace sběrných ploch jsou hodnoty globálního záření na jednotkovou plochu (kolmou k dopadajícímu záření), opravené o činitel využití, uvedeny pro jednotlivé měsíce v následujícím grafu [MJ.m -2.měs -1 ] Globální sluneční záření při různých orientacích, opravené o činitel využití S SV, SZ V, Z JV, JZ J H 0 měsíc Solární tepelné zisky předmětu auditu Následující tabulka uvádí přehled sběrných ploch a příslušných korekčních činitelů. Tabulka je uvedena pro všechny počitatelné strany budovy. První sloupec je plocha průsvitných konstrukcí, zejména okenních otvorů. Druhý sloupec hodnotí stínění fasády okolními objekty nebo terénem. Další sloupec je korekční činitel rámu poměrná plocha průsvitných a neprůsvitných částí konstrukce. Korekční činitel clonění je všude roven jedné pevné protisluneční prvky se na objektech nevyskytují. Výslednou hodnotou v posledním sloupci (Účinná sběrná plocha opravená ) je násobena hodnota globálního záření, a to pro každý měsíc zvlášť a pro jednotlivé orientace sběrných ploch vůči světovým stranám. Energetický audit

40 Orientace Plocha průsvitných konstrukcí Účinná sběrná plocha zasklení Kor. činitel rámu Propustnost slunečního záření zasklením Činitel znečištění Clonění (záclony, žaluzie) Stínění (terénem, budovami) Účinná sběrná plocha, opravená na všechny činitele Zóna 1 [m 2 ] [m 2 ] (korigované) Pavilon E Sever 363 0,85 0,75 1,00 1,00 1, Východ 183 0,85 0,75 1,00 1,00 1, Jih 423 0,85 0,75 1,00 1,00 1, Západ 231 0,85 0,75 1,00 1,00 1, Vodorov. 39 0,90 0,85 1,00 1,00 1,00 30 Zóna 2 Pavilon F Sever 70 0,85 0,75 1,00 1,00 1,00 45 Východ 74 0,85 0,75 1,00 1,00 1,00 47 Jih 114 0,85 0,75 1,00 1,00 1,00 73 Západ 49 0,85 0,75 1,00 1,00 1,00 31 Vodorov. 0 0,90 0,80 1,00 1,00 1,00 0 Jedním z důležitých ukazatelů, který má vliv na potřebu energie je orientace prosklených ploch ke světovým stranám. Význam tepelných zisků z osluněných stran, příp. tepelných ztrát ze severní strany hraje zejména u dobře zateplených objektů značnou roli v celkové energetické bilanci objektu. Graf zobrazuje rozložení pro součet ploch přes všechny teplotní zóny. Orientace oken ke světovým stranám 17% 36% 29% 18% Sever Východ Jih Západ Celkové solární zisky jsou uvedeny v následující tabulce. Po korekci o stupeň využití tepelných zisků se započítávají do měsíční potřeby tepla. Energetický audit

41 C.2.7. Vnitřní tepelné zisky Použitá norma Vnitřní zisky budou určeny v souladu s normou ČSN EN ISO Vnitřní zisky zahrnují přeměněnou elektrickou energii ze spotřebičů a metabolické teplo uživatelů. Výkon vnitřních zisků vztažený na m 2 podlahové plochy je uvažován během provozní doby tak, jak byla definována výše. Jako vodítko pro stanovení měrného výkonu vnitřních zisků byly brány hodnoty pro referenční objekty v NKN. Vnitřní zisky předmětu auditu V následující tabulce je znázorněn výpočet celkových vnitřních zisků v jednotlivých zónách a podzónách: Ambulance, operační sály, šatny Výpočet vnitřních zisků Podlahová Vnitřní zisky [W/m 2 ] plocha uživatelé přístroje [m 2 ] [W/m 2 ] [W/m 2 ] [MJ/měsíc] Pavilon E Vnitřní zisky ,8 18,0 20, Pokoje, sesterny 1 765,3 7,5 8, Chodby, sklady 2 959,0 10,0 2, Pavilon F Ambulance, ordinace, šatny 416,4 18,0 20, Pokoje, sesterny 482,8 7,5 8, ,0 Chodby, sklady 447,2 10,0 2, ,1 Energetický audit

42 Stupeň využití tepelných zisků Pro stanovení reálného stupně využití tepelných zisků (solárních a vnitřních) je využita metodika normy ČSN EN ISO a vyhlášky 148/2007 Sb. Do výpočtu vstupují parametry dynamického chování budovy, které souvisí zejména se schopností akumulace tepla konstrukcí. Parametry pro určení dynamických charakteristik objektu Pavilon E Pavilon F 1,0 1,0 Zvolená velikost referenčního parametru a 0,H Zvolená velikost referenční časové konstanty tau 0,H [hod] Časová konstanta budovy tau H 4,7 4,7 Číselný parametr a H Energetický audit

43 C.2.8. Vnější teploty Zdroje dat Pro výpočet potřeby tepla je nutné znát průměrné vnější teploty dané lokality. Hodnoty v posledním sloupci jsou průměrem teplot z let Tyto budou použity pro výpočet potřeby tepla v průměrném roce (viz níže). Uvedená data byla převzatá z dlouhodobých meteorologických měření Českého hydrometeorologického ústavu. Stanoviště, jehož údaje byly brány pro potřeby auditu jako relevantní, je uvedeno v tabulce. Meteorologická stanice: Průměrná teplota venkovního vzduchu Velké Pavlovice (Kobylí) měsíc Průměr leden 0,5-5,8 4,2 2,1-3,5-4,0-1,4 únor -1,9-2,0 4,4 3,2 1,1-0,2 0,9 březen 2,9 2,2 7,1 5,1 5,3 4,8 4,5 duben 11,2 11,3 12,6 10,5 13,6 9,9 11,5 květen 15,2 15,0 16,9 15,8 15,1 13,9 15,1 červen červenec srpen září 16,1 17,5 13,3 14,4 16,2 13,5 15,1 říjen 10,6 12,0 8,7 10,4 9,0 7,0 9,8 listopad 3,5 7,1 3,0 8,1 6,1 7,1 5,7 prosinec -0,4 2,9-0,1 0,8 0,5-3,7 0,1 Průměr 6,4 6,7 7,8 7,8 7,0 5,4 6,8 25 Průměrné měsíční teploty venkovního vzduchu Průměr Energetický audit

44 Korekce vnější teploty Vzhledem k tomu, že auditovaný objekt se nachází v lokalitě s odlišnými klimatickými podmínkami jako meteorologická stanice (nadmořská výška, hustota zástavby), bylo nutné provést korekci průměrné vnější teploty. Hodnota korekce je + 0,5 C z důvodu chráněné polohy areálu a v krajině a hustotě okolní zástavby. C.2.9. Vnitřní teploty K vnitřním teplotám uvádíme: objektivní údaje o vnitřní teplotě nejsou k dispozici; v objektu je topeno optimálně nedochází k výraznému nedotápění těles; systém ÚT má instalovány prvky dynamické regulace (např. TRV), proto při zvýšených vnitřních tepelných ziscích nemůže docházet k přetápění místností; regulace teploty je možná pouze pro soustavu jako celek; při stanovování teplot při útlumu soustavy jsou zohledněny tepelně izolační vlastnosti konstrukcí a tím míra kolísání teplot uvnitř objektu. Průměrnou vnitřní teplotu v areálu zjišťujeme zprůměrňováním po celé otápěné zóně, přes denní i noční provoz a přes pracovní dny a víkend. Níže uvedená hodnota je výsledkem výpočtů uvedených v následující tabulce. Průměrné vnitřní teploty Doba vytápění Vnitřní teploty [ C] KOMFORT [hod/den] komfort útlum po-pá so+ne po-pá so+ne po-pá so+ne Prům. teplota zóny [ C] Pavilon E Ambulance, operační sály, šatny 12,0 2,0 22,0 22,0 20,0 20,0 Pokoje, sesterny 24,0 24,0 22,0 22,0 20,0 20,0 20,5 Chodby, sklady 16,0 16,0 20,0 20,0 18,0 18,0 Pavilon F Ambulance, ordinace, šatny 12,0 2,0 22,0 22,0 20,0 20,0 Pokoje, sesterny 24,0 24,0 22,0 22,0 20,0 20,0 20,7 Chodby, sklady 16,0 16,0 20,0 20,0 18,0 18,0 Energetický audit
