1 PLÁNOVÁNÍ A NAVRHOVÁNÍ ZELENÉ A MODRÉ INFRASTRUKTURY: JAK TVOŘIT KLIMATICKY ODOLNÉ MĚSTO SUCHO Statutární město Olomouc - první příklad systémové aplikace modrozelené infrastruktury Ing. Jiří Vítek, David Hora Dis.

2 KONCEPCE VODNÍHO HOSPODÁŘSTVÍ MĚSTA OLOMOUCE GENEREL KANALIZACE aktualizace matematického modelu stokové sítě a v rámci SOP jeho přestavba podle principů HDV GENEREL ZÁSOBOVÁNÍ PITNOU VODOU aktualizace matematického modelu vodovodní sítě STUDIE ODTOKOVÝCH POMĚRŮ vyhodnocení potenciálu pro aplikaci principů HDV ve stávající zástavbě, nastavení zásad pro novostavby a přenesení parametrů decentrálního způsobu odvodnění do modelu stokové sítě a místních vodotečí... metodika pro městský management... doporučení městské stavební standardy TECHNICKO EKONOMICKÉ VYHODNOCENÍ - navržených rekonstrukcí kanalizace, vodovodu a opatření ve SOP

Hospodaření s Dešťovou Vodou cesta k Modro Zelené

MODROZELENOU INFRASTRUKTUROU Smyslem Standardů - koordinace

pro adaptaci měst na změnu klimatu je fakt, že v

MZI, které ovlivňují zejména pozemní, dopravní a

?? KATALOG OPATŘENÍ Zpracovatelský tým v Olomouci: Ing. J.

(JV PROJEKT VH s.r.o.) Prof. Ing. arch. P. Pelčák Ing. arch. M.

3 Hospodaření s Dešťovou Vodou cesta k Modro Zelené Infrastruktuře OLOMOUCKÉ STAVEBNÍ STANDARDY S INTEGROVANOU MODROZELENOU INFRASTRUKTUROU Smyslem Standardů - koordinace technických (právních) předpisů s principy MZI překážkou pro adaptaci měst na změnu klimatu je fakt, že v technických předpisech chybí zásady HDV resp. MZI, které ovlivňují zejména pozemní, dopravní a vodohospodářské stavby KATALOG ULIC??? KATALOG OPATŘENÍ Zpracovatelský tým v Olomouci: Ing. J. Vítek, Ing. arch. M. Vacková, Ph.D., Ing. R. Vítek, MSc. (JV PROJEKT VH s.r.o.) Prof. Ing. arch. P. Pelčák Ing. arch. M. Zadražilová, Ph.D. (Pelčák a partner architekti, s.r.o.) D. Hora, DiS (Treewalker, s.r.o.) Ing. P. Soldán (Ateliér DPK, s.r.o.)

4 Základní schéma OLOMOUCKÝCH STAVEBNÍCH STANDARDŮ A. Principy modrozelené infrastruktury B.1 Aplikace MZI na území města B.2 Městské standardy opatření MZI C. Strategie a nástroje implementace MZI

5 A. Principy modrozelené infrastruktury Podmínky udržitelného rozvoje měst v kontextu adaptace: zásadně přehodnotit priority změny nevyjadřují vztah ke komfortu, ale k přežití k bezpečnosti a obyvatelnosti měst; uvědomit si, že jde o změny pracné, drahé a dlouhodobé; zbavit se předsudků v architektuře, v dopravě, přehodnotit pojem komfort bydlení a změnit vztah k veřejnému prostoru; vnímat význam ekosystémových služeb a jejich vliv na socioekonomické ukazatele. Ekosystémová služba Převládající funkce Regulační Kulturní Zásobovací Ekologická Biokoridor (zvyšování biodiverzity) Čištění vody od znečištění Ekonomické funkce (zvyšování cen nemovitostí) Estetické funkce Habitat pro organismy Infiltrace vody Intercepce srážek (zadržení srážek na povrchu rostlin) Kulturně historické funkce Mikroklimatická funkce (ochlazování) Produkce biomasy (palivo) Produkce dřeva (stavební, palivové) Produkce potravy Redukce hluku Rekreační funkce Snížení odtoku z vegetačních ploch (kryt vegetace) Snižování rychlosti proudění vzduchu (větrolam) Stabilizace půdy (protierozní Vázání CO2 Vázání vody (v pletivech) Vzdělávací funkce Zadržení vody Zachycování prachu (snížení znečištění vzduchu) Zastínění (snižování teploty a vlivu tepelného ostrova) Zdroj vody (akumulace vody) Nejdůležitější ekosystémové služby poskytované zelenou infrastrukturou (zdroj: Treewalker, s.r.o.)

6 B.1 Pravidla pro aplikace MZI ve veřejném prostoru Pravidla pro aplikace MZI ve veřejném prostoru Typy veřejných prostorů: Ulice Parkoviště Náměstí Nábřeží Park

C (ulice Tylova) Koordinace stavebních činností

srážkovými vodami se základními technickými předpisy

ostatních inženýrských sítí a terénních úprav s

7 B.1 Pravidla pro aplikace MZI ve veřejném prostoru FUNKČNÍ SKUPINA B (ulice Foerstrova) FUNKČNÍ SKUPINA C (ulice Tylova) Koordinace stavebních činností koordinace normy TNV Hospodaření se srážkovými vodami se základními technickými předpisy vodohospodářských, pozemních a dopravních staveb, ostatních inženýrských sítí a terénních úprav s městskou zelení. Typy objektů HDV FUNKČNÍ SKUPINA D (ulice Mahlerova) PARKOVIŠTĚ

8 B.1 Pravidla pro aplikace MZI ve veřejném prostoru KOMPAKTNÍ ROSTLÝ MĚSTSKÝ TYP historické jádro Riegrova ulice (typ C)

základními technickými předpisy vodohospodářských, pozemních a dopravních staveb, ostatních

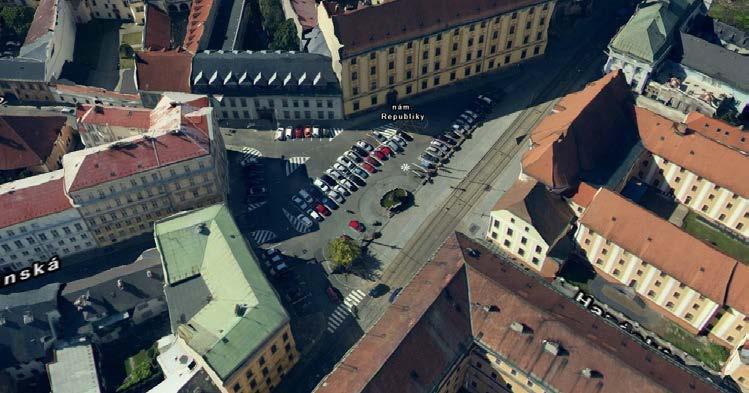

9 B.1 Pravidla pro aplikace MZI ve veřejném prostoru NÁMĚSTÍ (náměstí Republiky) Koordinace stavebních činností koordinace normy TNV Hospodaření se srážkovými vodami se základními technickými předpisy vodohospodářských, pozemních a dopravních staveb, ostatních inženýrských sítí a terénních úprav s městskou zelení. Typy objektů HDV NÁMĚSTÍ (Mrštíkovo náměstí)

B.1 Aplikace MZI na území statutárního města Olomouce - ANALÝZA ANALÝZA ZÁSTAVBY - BLOKOVÝ TYP Popis Druh zástavby vymezený zpravidla stavebními čarami; v případě, že blok není ze všech stran vymezen

10 B.1 Aplikace MZI na území statutárního města Olomouce - ANALÝZA ANALÝZA ZÁSTAVBY - BLOKOVÝ TYP Popis Druh zástavby vymezený zpravidla stavebními čarami; v případě, že blok není ze všech stran vymezen stavebními čarami, stanoví se další pomocné čáry tak, aby bylo možno nade vši pochybnost stanovit plochu bloku; vnější hrana zástavby vymezuje veřejné prostranství (s možností předzahrádek), vnitřní hrana zpravidla soukromý nebo polosoukromý prostor uvnitř bloku; hustě zastavěným vnitroblokem se přibližuje k typu kompaktní rostlé městské zástavby; podtypem blokové zástavby je tzv. kobercová zástavba, což je zpravidla soubor pozemků s vysokou hustotou zastavěnosti zejména stavbami pro bydlení (např. atriové nebo terasové domy). Koordinace stavebních činností koordinace normy TNV Hospodaření se srážkovými vodami se základními technickými předpisy vodohospodářských, pozemních a dopravních staveb, ostatních inženýrských sítí a terénních úprav s městskou zelení. Typy objektů HDV

schopnosti zadržovat srážkovou vodou Ukázka toho,

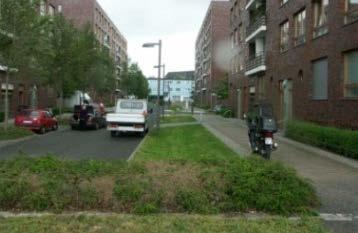

11 B.1 Aplikace MZI na území statutárního města Olomouce SOUČASNOST VÝHLED Ulice bez zeleně a schopnosti zadržovat srážkovou vodou Ukázka toho, že to jde ukázka za jakých podmínek lze MZI aplikovat

12 B.2 Městské standardy opatření MZI Opatření pro zlepšení mikroklimatu nebo prevenci vzniku srážkového odtoku

13 B.2 Městské standardy opatření MZI Retenční objekty s regulovaným odtokem

14 C. Strategie a nástroje implementace MZI Shrnutí přínosů Typické překážky při implementaci MZI Financování projektů MZI a možnosti dotací... doporučení: Způsob implementace MZI: zavedení i MZI situace i MZI jak zavádět a vymáhat MZI? jak vyhodnocovat MZI?

15 ADAPTACE NA ZMĚNU KLIMATU JEDNÍM DOKUMENTEM PLÁN ADAPTACE NA ZMĚNU KLIMATU PROSTŘEDNICTVÍM MODROZELENÉ INFRASTRUKTURY UKÁZKOVÉ PROJEKTY OPŽP 85% města obce 15%

16 PLÁN ADAPTACE NA ZMĚNU KLIMATU PROSTŘEDNICTVÍM MZI Koncepce HDV potenciál ve stávající zástavbě, pravidla pro novostavby, DSO - systémové opatření; Míry bezpečnosti/míry ohrožení přenesením parametrů DSO do matematického modelu stokové sítě; Stavební standardy koordinace MZI s ostatními stavebními obory, předjednání principů aplikace MZI se všemi DOSS, příklady aplikace MZI; Adaptační indikátory MZI : index MZI (i MZI ) - vyjádření evapotranspirační efektivity zeleně a účinnosti HDV; mapa i MZI nastavení min. efektu MZI podle typu zástavby, tzn. každá ulice bude mít svůj i MZI. Metodická příručka pro aplikaci MZI umožňuje SS pochopit smysl MZI, co je správné, co mohu chtít, jak efektivně postupovat při schvalování, povolování a kolaudování staveb, nastavit provozní smlouvy s provozovateli, plánovací smlouvy mezi majiteli infrastruktury a developery atd.

17 ADAPTAČNÍ INDIKÁTORY MZI... INDEX MZI... MAPA INDEXŮ MZI Metoda implementace MZI podle efektivity MZI: zavedení i MZI výpočet efektivity MZI situace i MZI přiřazení efektivity MZI různým typům zástavby způsob vymáhání podklad pro územní studie vyhodnocování MZI měření a vyhodnocování parametrů a funkce MZI např. v rámci smart city Index modrozelené infrastruktury (i MZI ) typ povrchu i MZI aplikace, konstrukce, materiál nepropustné zpevněné plochy 0,0 zpevněná plocha s polopropustným krytem umožňující částečné vsakování zpevněná plocha s propustným krytem propustné nezpevněné plochy bez rostlinného krytu plocha se souvislým porostem rostlinného krytu, kde není možné přímé spojení s hlubší vrstvou půdy, s vegetační vrstvou zeminy do 300 mm 0,1 0,3 vozovky a chodníky z živice, betonu, vyspárované dlažby nebo v betonovém loži dlažba na štěrkovém loži, mlatové povrchy, MZK propustné dlažby, propustné asfalty, dlažba se širokou spárou 0,4 štěrkové a pískové povrchy 0,5 zeleň na střešní konstrukci podzemních objektů (např. podzemní parkoviště)

18 INDEX MZI (i MZI ) i MZI - je kvalitativní nástroj pro vyhodnocení funkec MZI. C smymbol nově založeného Sdružení pro modrozelenou infrastrukturu firmami JV PROJEKT VH s.r.o. & Treewalker s.r.o.

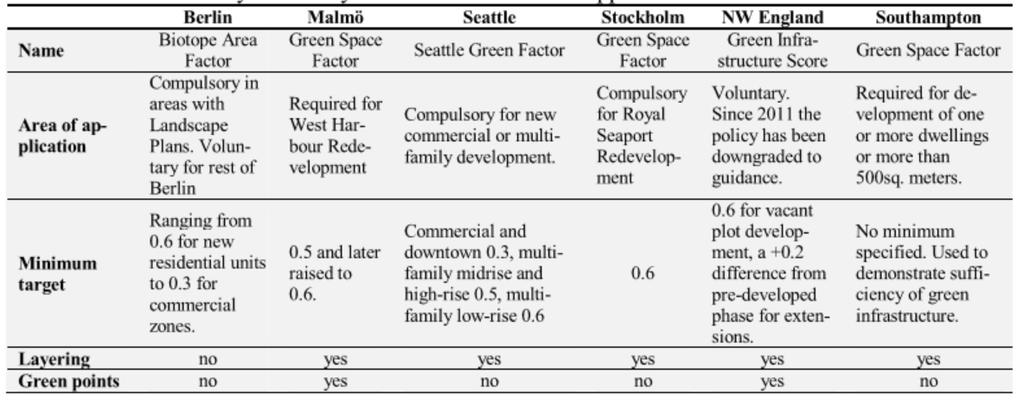

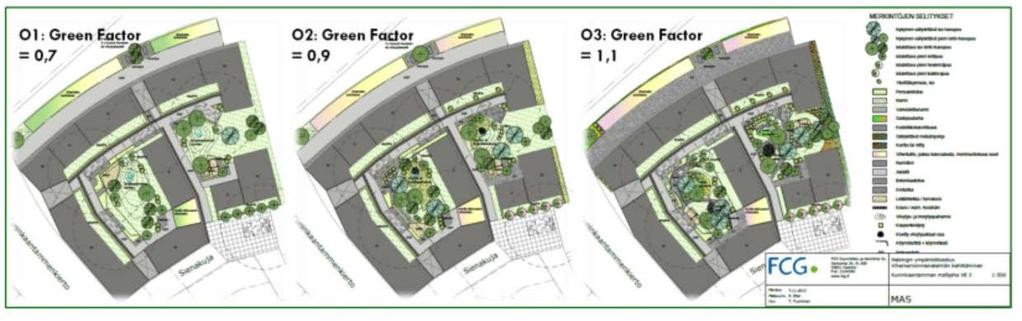

19 INDEX MZI (i MZI ) A JEHO MĚŘITELNOST Konkrétní přístupy měst v zahraničí k indexu zeleně:

20 INDEX MZI Modrá infrastruktura - posílení modré infrastruktury

21 INDEX MZI Zelená infrastruktura - podpora opatření zlepšující funkce MZI pod zemí

22 INDEX MZI Zelená infrastruktura - zohlednění funkcí (kvality) stromů, podpora opatření zlepšující funkce MZI pod zemí

23 INDEX MZI Zelená infrastruktura - zohlednění funkcí (kvality) stromů, podpora opatření zlepšující funkce MZI pod zemí

24 INDEX MZI Modrá infrastruktura konkrétní definice parametrů pro jednotlivé povrchy

25 PLÁN ADAPTACE NA ZMĚNU KLIMATU PROSTŘEDNICTVÍM MZI Předpoklad kvalitního Plánu adaptace na změnu klimatu prostřednictvím MZI: Dobře formulované zadání Plánu: nastavení míry závaznosti/vymahatelnosti požadavek na složení týmu zpracovatele, obsah vč. výchozích podkladů, termín odevzdání vč. milníků, proces schvalování, odhad předpokládané ceny Plánu Tým zadavatele - zástupci: samosprávy, státní správy odbor rozvoje, zeleně, ŽP, majetkoprávní, stavební a vodoprávní úřad, správců a provozovatelů kanalizace, komunikací, zeleně, inženýrských sítí;

26 Děkuji za pozornost, Jiří Vítek David Hora
