1 PRAHA - KARLOVY VARY - BRNO - ČESKÉ BUDĚJOVICE - TURNOV ) Krnov Ježník - Výstavba penzionu Hermes Galerie vsakovacích bloků RONN BLOK TECHNICKÝ NÁVRH JE PROVEDEN PRO: Projekční atelier PS Vypracoval : ČÍSLO TECHNICKÉHO NÁVRHU NFH/058/2010 Filip Herman tel.: , Jáchymovská 1 fax: Karlovy Vary filip.herman@ronn.cz - 1 -

TECHNICKÝ NÁVRH JE PROVEDEN PRO: Projekční atelier PS Vypracoval : ČÍSLO TECHNICKÉHO NÁVRHU

2 TECHNICKÝ POPIS 1. Popis vsakovacích bloků RONN BLOK Jednotlivé bloky jsou vyrobeny ze 100% polypropylenu recyklovatelného v barevném provedení šedá pro zatížení nákladními vozidly nebo zelená pro zatížení osobními vozidly. Vsakovací blok nahrazuje běžnou vsakovací - drenážní trubku se štěrkovým obalem. Tím pádem se provádí méně výkopů a jsou nižší náklady na stavební práce. 2. Všeobecné podmínky instalace Díky hmotnosti jednoho vsakovacího bloku (15 kg) je instalace jednoduchá bez použití těžké techniky. Bloky lze sestavovat podle potřeby prostřednictvím rychlospojníků do řad nebo sloupců. Tento systém je ideální jak pro malé tak i velké projekty. Malá konstrukční výška umožňuje použití také při vysokém stavu spodní vody (s min. odstupem 1 m nad hladinou podzemní vody) nebo v případě kamenitého podloží. 1. Na dno výkopu upraveného do vodorovné polohy se položí geotextilie s přesahem 0,5 m. 2. Na pásy geotextilie se vyskládají vsakovací bloky a to vždy naležato. Jednotlivé bloky se spojí pomocí rychlospojníků. Pokud je vsakovací galerie vyskládána z více řad, je možné bloky pospojovat pouze na obvodu galerie. U systému, který je tvořen z několika vrstev se musí jednotlivé bloky vzájemně překřížit v podélném i příčném směru aby se zachovala stabilita systému 3. Před zásypem se musí celá vsakovací galerie překrýt geotextilií s min. přesahem 0,5 m. 4. Pak se výkop rovnoměrně ve vrstvách zasype a zhutní. Upozoňujeme, že pro reálný návrh bezproblémově funkčního vsakovacího systému je nutná znalost konkrétních hydrogeologických vlastností zeminy v místě a úrovni založení galerie. Před osazením vsakovací galerie bude geologem ověřen koeficient filtrace zeminy v místě základové spáry a bude ověřen výpočet, na základě kterého byl proveden tento technický návrh. 3. Dodavatelské podmínky Doprava až na stavbu je zdarma. Firma RONN si vyhrazuje právo účasti při pokládce (odborný dozor). V případě jakýchkoliv dotazů volejte kontaktní osobu firmy RONN Marek Petrčka tel Záruka Při dodržení pokládky dle přiloženého návodu, při účasti pracovníka firmy RONN při pokládce a nejen při předání stavby ale i při samotném používání, poskytujeme záruku na vsakovací bloky RONN Blok 5 let. Naše firma je držitelem certifikátu pro systém řízení jakosti ISO 9001:2000 certifikován společností Lloyďs Register Quality Assurance. Přílohy technického návrhu: 1. Výpočet 2. Výkresová část 3. Výkaz výměr (nebo rozpočet) Vypracoval : ČÍSLO TECHNICKÉHO NÁVRHU NFH/058/2010 Filip Herman tel.: , Jáchymovská 1 fax: Karlovy Vary filip.herman@ronn.cz - 2 -

vozidly. Vsakovací blok nahrazuje běžnou vsakovací - drenážní trubku se štěrkovým obalem. Tím pádem se provádí méně výkopů a jsou nižší náklady na stavební práce. 2.

3 Dimenzování vsakovacích rigolů bloky - RONN BLOK dle ATV- DVWK-A 138 Firma : Projekční atelier PS Projekt: Krnov Ježník - Výstavba penzionu Hermes L = ( A u * 10-7 * r D(n) * D * 60 ) / ( b R * h R * s R + ( b R + h R /2 ) * D * 60 * k f /2 * f Z ) Die Bemessung mit diesem Programm ist nicht zulässig, der kf-wert ist kleiner als 1*10-6 m/s! Vstupní data velikost zpevněné plochy(střechy,parkoviště..) odtokový koeficient - dle druhu zpevněné plochy velikost nepropustné plochy koeficient zadržovaného objemu RONN BLOK 300 A E m Ψ m 1 0,95 A u m s R 1 0,95 periodicita systému dle ATV-DVWK-A 138 n 1/rok 0,2 jistící faktor dle ATV-DVWK-A-138 f Z 1 1,2 Propustnost Šířka rigolu [m] ### [m/s] k f = 1*10-3 b4,2 R = 0,60 0,8 k f = 5*10-4 b R = 1,20 k f = 1*10-4 b R = 1,80 k f = 5*10-5 b R = 2,40 k f = 1*10-5 b R = 3,00 k f = 5*10-6 b R = 3,60 k f = 1*10-6 b R = 4,20 b R = 0 Výška rigolu [m] h R = 0,42 h R = 0,84 h R = 1,26 h R = 1,68 h R = 2,10 srážkové hodnoty v dané oblasti D [min] r D(n) [l/(s*ha)] ,0 výpočet délky rigolu L [m] 0,00 0,00 8,85 Die gewählte Anzahl der GRAF Sicker-Bloc Elemente ist nicht ausreichend. Erhöhen Sie die Anzahl durch manuelle Eingabe RONN DRAIN COMPLET s.r.o., Jáchymovská 1, , Karlovy Vary tel.: , Výpočet vsakování pomocí bloků.xls Strana 1

.) odtokový koeficient - dle druhu zpevněné plochy velikost nepropustné plochy koeficient zadržovaného objemu RONN BLOK 300 A E m 2 1 500 Ψ m 1 0,95 A u m 2 1 425 s R 1 0,95 periodicita systému dle

4 Dimenzování vsakovacích rigolů bloky - RONN BLOK dle ATV- DVWK-A 138 Firma Projekční atelier PS Projekt: Krnov Ježník - Výstavba penzionu Hermes Výsledky : 10,0 Velikost rigolu potřebná délka rigolu(m) 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 8,85 0,00 0, Doba trvání srážek D (min) směrodatná doba trvání srážek D min 15 směrodatná srážkovitost v dané oblasti potřebná délka rigolu L potřebný objem vsakovacího rigolu V m 3 29,7 8 zvolený počet bloků - RONN BLOK 300 a Stk 112 zvolená délka rigolu s bloky RONN BLOK 300 r D(n) L vorh m 9,6 navržené množství geotextilie A Geo m navržený počet spojovacích elementů Stk 448 a Verb l/(s*ha) 200,0 m 8,85 RONN DRAIN COMPLET s.r.o., Jáchymovská 1, , Karlovy Vary tel.: , Výpočet vsakování pomocí bloků.xls Strana 2

rigolu L potřebný objem vsakovacího rigolu V m 3 29,7 8 zvolený počet bloků - RONN BLOK 300 a Stk 112 zvolená délka rigolu s bloky RONN BLOK 300 r D(n) L vorh m 9,6 navržené množství geotextilie A

5 Filip Herman NFH/058/2010 1:100/25 Krnov Ježník - Výstavba penzionu Hermes VSAKOVACÍ GALERIE RONN BLOK (CZ)

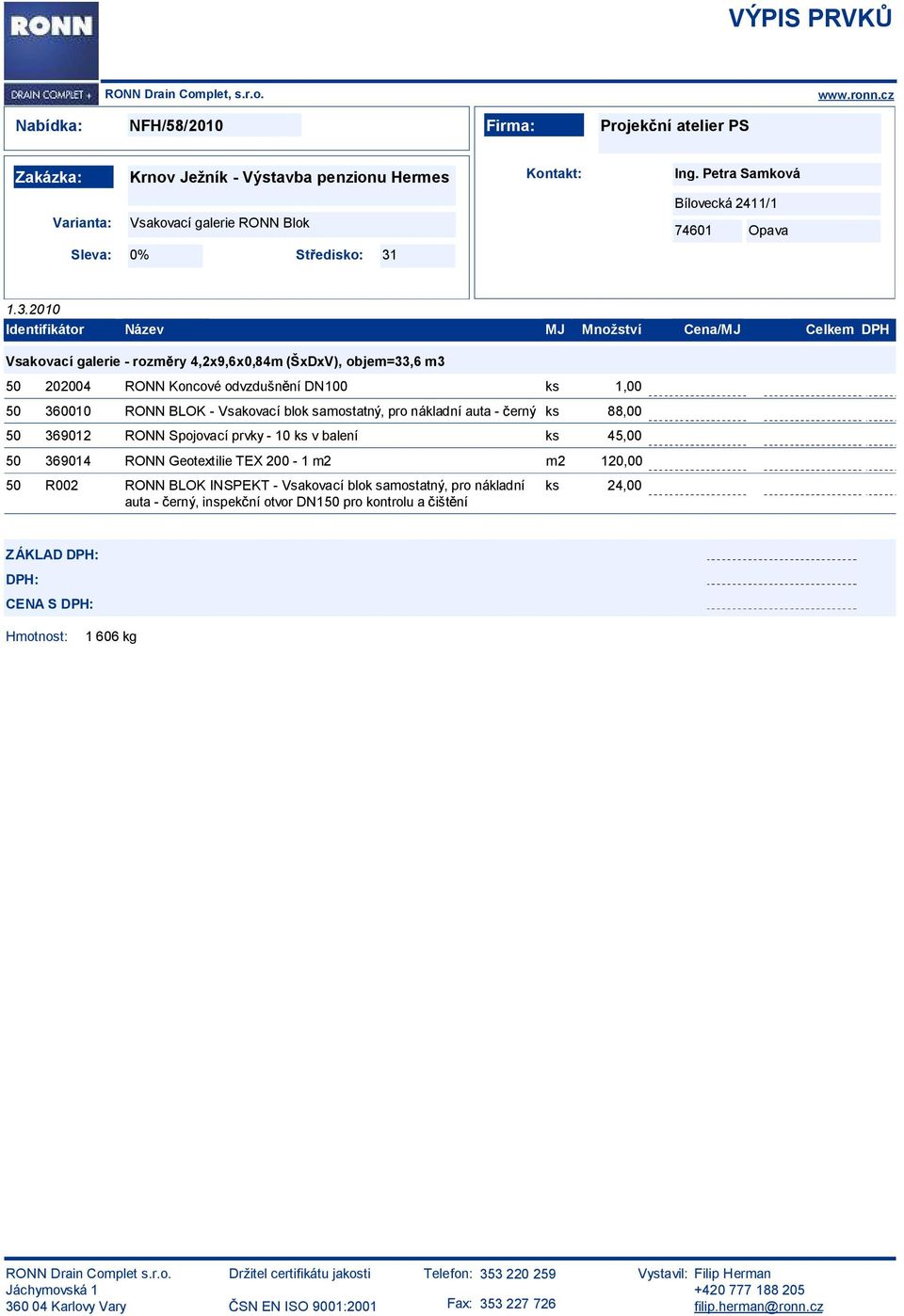

6 VÝPIS PRVK RONN Drain Complet, s.r.o. Nabídka: NFH/58/2010 Firma: Projek ní atelier PS Zakázka: Krnov Ježník -Výstavba penzionu Hermes Kontakt: Bílovecká 2411/1 Varianta: Vsakovací galerie RONN Blok Opava Sleva: 0% St edisko: Identifikátor Název MJ Množství Cena/MJ Celkem DPH Vsakovací galerie - rozm ry 4,2x9,6x0,84m (ŠxDxV), objem=33,6 m RONN Koncové odvzdušn ní DN100 ks 1,00 RONN BLOK -Vsakovací bloksamostatný, pronákladní auta- erný ks 88,00 RONN Spojovací prvky-10 ks vbalení ks 45,00 RONN GeotextilieTEX 200-1m2 m2 120,00 50 R002 RONN BLOK INSPEKT -Vsakovací blok samostatný, pronákladní auta- erný, inspek ní otvor DN150 pro kontrolu a išt ní ks 24,00 ZÁKLADDPH: DPH: CENASDPH: Hmotnost: 1606 kg RONN Drain Complet s.r.o. Jáchymovská KarlovyVary Držitel certifikátu jakosti SN EN ISO 9001:2001 Telefon: Fax: Vystavil: Filip Herman filip.herman@ronn.cz

1.3.2010 Identifikátor Název MJ Množství Cena/MJ Celkem DPH Vsakovací galerie - rozm ry 4,2x9,6x0,84m (ŠxDxV), objem=33,6 m3 50 202004 50 360010 50 369012 50 369014 RONN Koncové odvzdušn ní DN100 ks
