1 CIHELNÉ KOMÍNOVÉ SYSTÉMY HELUZ Přednášející: Ing. Martin Coufalík Produkt technik Specialista na komínové systémy Ing. Martin Coufalík 1

2 KOMÍNOVÉ NORMY ČSN EN 1443 Komíny všeobecné požadavky ČSN Komíny a kouřovody navrhování, provádění a připojování spotřebičů paliv stavba nebo montáž spalinové cesty může být zahájena až po zpracování nezbytné projektové Ing. Martin Coufalík 2

3 nesprávná montáž Zazdění cizích stavebních materiálů v komínovém tělese Ing. Martin Coufalík 3

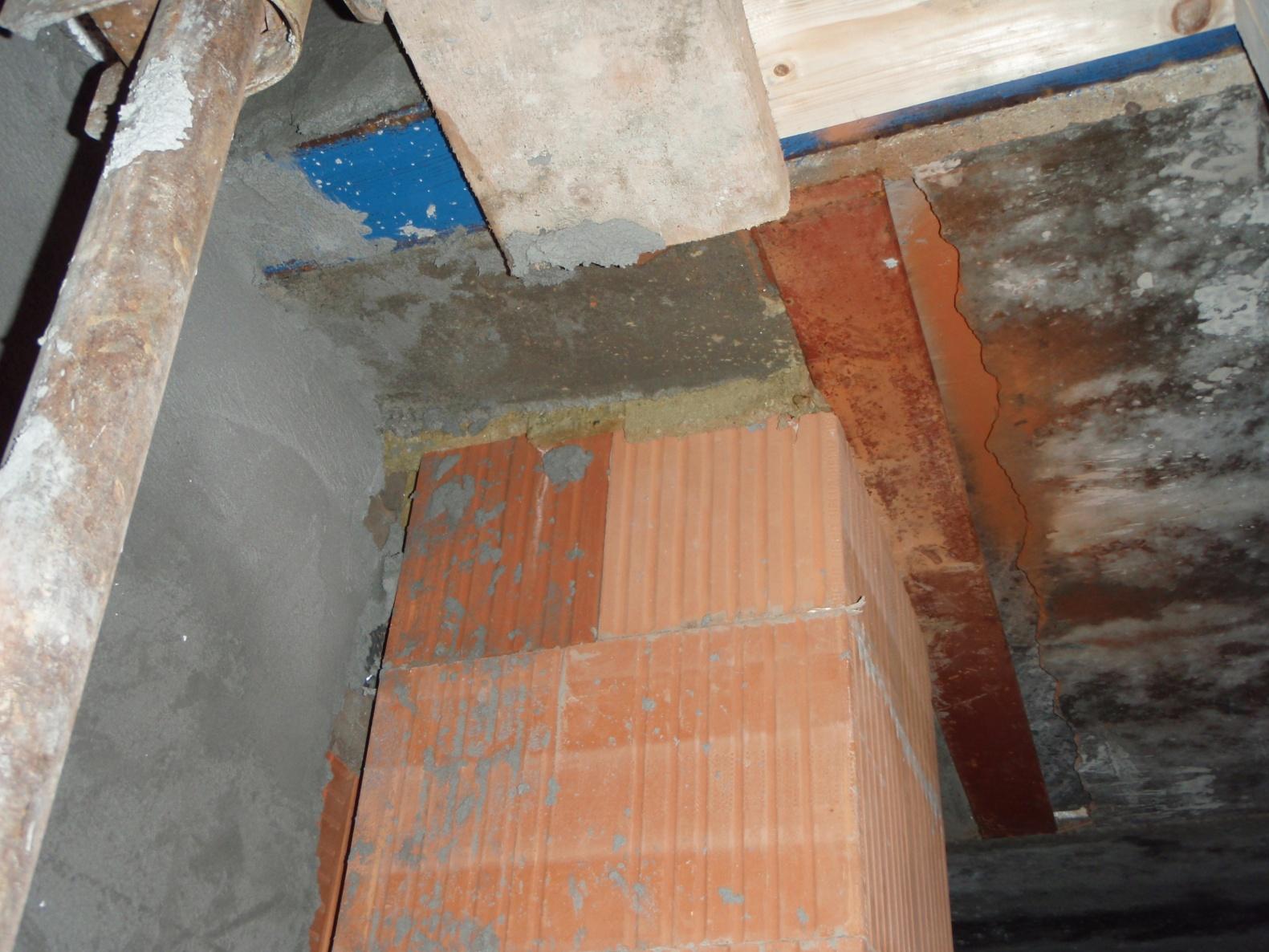

4 nesprávná montáž otočená tepelná izolace použití popraskaných keramických komínových tvarovek Ing. Martin Coufalík 4

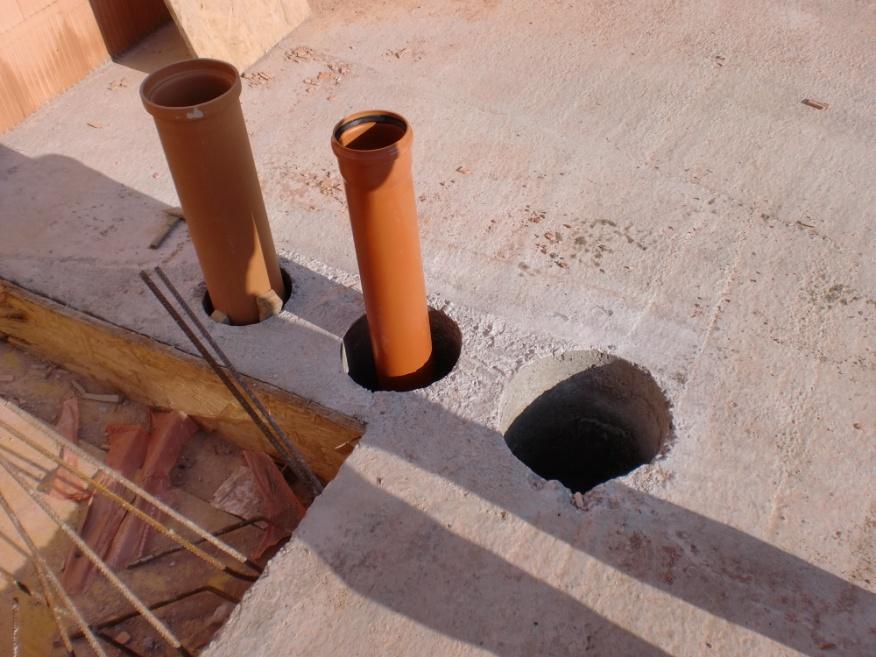

5 nesprávná montáž roury jsou vedeny bez izolace a komínového pláště chybí prostup stropem pro komínové těleso hadice od Multi není vyvedena do kanalizace Ing. Martin Coufalík 5

6 KOMÍNOVÉ SYSTÉMY KLASIK MULTI PLYN METAL IZOSTAT MINI Ing. Martin Coufalík 6

7 HLAVNÍ VÝHODY KOMÍNŮ HELUZ použití pro všechny druhy spotřebičů pro podtlakové, přetlakové i vysokopřetlakové použití jednoduchá a rychlá montáž lehké konstrukční prvky vzájemná variabilita systémů součinnost s okolním keramickým zdivem díky stejnému výškovému modulu mnoho typů nadstřešní části záruka 30 let Ing. Martin Coufalík 7

8 KERAMICKÁ BROUŠENÁ TVAROVKA tvoří obvodový plášť komínu jednoprůduchový komín tvarovka HU dvouprůduchový komín tvarovka HU + HT tvarovka vyplněná perlitem Ing. Martin Coufalík 8

9 KOMÍNOVÝ SYSTÉM EI 90 KLASIK nejprodávanější systémový komín pro atmosferický (podtlakový) provoz do 600 C pro všechny druhy paliv Ing. Martin Coufalík 9

10 KOMÍNOVÉ ZKOUŠKY zkušební institut IBS v Linci - zkouška na Požární odolnost komína z vnějšku ven Požární zkušebna PAVUS provozní zkouška vyhoření sazí Ing. Martin Coufalík 10

11 HELUZ KLASIK třísložkový systém, tvořený keramickou broušenou tvarovkou, tepelnou izolací a šamotovou vložkou půdorys jednoprůduchového komína je 400 x 400 mm každý další průduch prodlužuje komínové těleso o 400 mm Ing. Martin Coufalík 11

12 základní keramická tvarovka rozměry bloku: 400 x 400 mm výška bloku: 250 mm HELUZ KLASIK šamotová vložka průměr: 160, 180 nebo 200 mm délka: 500 mm tepelná izolace délka: 500 mm tloušťka: 25 a 50 mm Ing. Martin Coufalík 12

13 KOMÍNOVÝ SYSTÉM EI 90 MULTI pro atmosferický (podtlakový) provoz do 600 C pro přetlakový provoz do 200 C (200Pa) pro všechny druhy paliv a všechny typy spotřebičů Ing. Martin Coufalík 13

14 HELUZ MULTI HELUZ MULTI PEVNÁ PALIVA PLYNNÁ PALIVA Ing. Martin Coufalík 14

15 HELUZ MULTI - PEVNÁ PALIVA Maximální teplota spalin 600 C Průměry - 160,180 a 200 mm Třísložkový systém Všechny typy spotřebičů (atmosferický provoz) Keramická izostatická tenkostěnná roura Tepelná izolace Broušená keramická tvarovka Pevná paliva Kapalná paliva Plynná paliva Ing. Martin Coufalík 15

16 HELUZ MULTI - KAPALNÁ PALIVA Maximální teplota spalin 200 C Průměry - 140,160,180 a 200 mm Dvousložkový systém Všechny typy spotřebičů Přetlakový i podtlakový Keramická izostatická tenkostěnná roura Broušená keramická tvarovka Kapalná paliva Plynná paliva Ing. Martin Coufalík 16

17 HELUZ MULTI komínové těleso umožňuje přívod vzduchu ke spotřebiči a zároveň odvod spalin Ing. Martin Coufalík 17

18 HLAVNÍ KOMPONENTY délka komponent délka rour výška hrdla mm mm - 30 mm odvod kondenzátu pomocí hadice napojené do kanalizace nebo neutralizační jímky Ing. Martin Coufalík 18

19 montáž bez dokumentace dva sopouchy??? Ing. Martin Coufalík 19

20 KOMÍNOVÝ SYSTÉM EI 90 IZOSTAT NOVINKA DOPORUČUJEME pro atmosferický (podtlakový) provoz do 600 C pro přetlakový provoz do 200 C (200Pa) pro všechny druhy paliv a všechny typy spotřebičů Ing. Martin Coufalík 20

21 HELUZ IZOSTAT - PEVNÁ PALIVA Maximální teplota spalin 600 C Průměry - 160,180 a 200 mm Třísložkový systém Všechny typy spotřebičů (atmosferický provoz) Keramická izostatická tenkostěnná roura Tepelná izolace Broušená keramická tvarovka Pevná paliva Kapalná paliva Plynná paliva Ing. Martin Coufalík 21

22 HELUZ MULTI - PLYNNÁ PALIVA Maximální teplota spalin 200 C Průměry 80,100,120,140,160,180 a 200 mm Dvousložkový systém Všechny typy spotřebičů Přetlakový i podtlakový Keramická izostatická tenkostěnná roura Broušená keramická tvarovka Plynná paliva Kapalná paliva Ing. Martin Coufalík 22

23 SYSTÉM - IZOSTAT Přednosti systému: - odolnost proti vysokým teplotám 600 C - odolnost proti přímému plameni - rychlé zahřívání při zatápění (rosný bod) - hladká vnitřní stěna neusazování pevných částí - téměř nulová nasákavost mokrý provoz - tloušťka stěny od 6 mm ZÁRUKA - 30 LET Ing. Martin Coufalík 23

24 KOMÍNOVÝ SYSTÉM PLYN pro atmosferický (podtlakový) provoz do 120 C pro přetlakový provoz do 200Pa pro plynná a kapalná paliva Ing. Martin Coufalík 24

25 HELUZ PLYN dvousložkový systém skládá se z keramické broušené keramické tvarovky a plastové vložky keramická tvarovka a hlavice odkouření umožňují jak odvod spalin, tak i přívod vzduchu vnitřní průměry plastových vložek dodáváme o průměru 80, 110, 125 a 160 mm Ing. Martin Coufalík 25

26 HELUZ PLYN základní keramická tvarovka rozměry bloku: 400 x 400 x 250 mm plastová vložka pevná délka: mm distanční objímka pružná průměry: 80, 110, 125 nebo 160 mm Ing. Martin Coufalík 26

27 nesprávná montáž montáž provedená přesně podle návodu obsypat vším co je po ruce Ing. Martin Coufalík 27

28 KOMÍNOVÝ SYSTÉM EI 60 METAL NOVINKA pro atmosferický (podtlakový) provoz do 600 C pro přetlakový provoz do 600 C (200Pa) pro vysokopřetlakový provoz do 600 C (5 000 Pa) pro všechny druhy paliv a všechny typy spotřebičů Ing. Martin Coufalík 28

29 KOMÍNOVÝ SYSTÉM - METAL Systém s nerezovými vložkami tl. 0,6 a 1,0 mm Přednosti systému: - odolnost proti vysokým teplotám 600 C - odolnost proti přímému plameni - rychlé zahřívání při zatápění (rosný bod) - nedochází k praskání vložek - hladká vnitřní stěna neusazování pevných částí - lehká vložka lehký komínový systém - nulová nasákavost mokrý provoz - okamžité používání ihned po vystavění Záruka - 10 let Ing. Martin Coufalík 29

30 KOMÍNOVÝ SYSTÉM - METAL pro atmosferický provoz (0 Pa) - tloušťka stěny vložky 1,0 mm - průměry: 160 a 200 mm pro přetlakový provoz (200 Pa) - tloušťka stěny vložky 0,6 mm - průměry: 80, 100, 120, 140, 160 a 200 mm pro vysokopřetlakový provoz (5000 Pa) - tloušťka stěny vložky 0,6 mm - spoje doplněny těsnícími kroužky - průměry: 80, 100, 120, 140, 160 a 200 mm Ing. Martin Coufalík 30

31 KOMÍNOVÉ SYSTÉMY MINI NOVINKA Ing. Martin Coufalík 31

32 KOMÍNOVÝ SYSTÉM - MINI - nová cihelná broušená tvarovka - označení HELUZ M - výška modulu 250 mm - rozměry 240 x 300 mm - komínový systém pro zabudování do příček - možnost použití i jako prázdná šachta v příčce Ing. Martin Coufalík 32

33 KOMÍNOVÝ SYSTÉM - MINI MINI IZOSTAT MINI METAL MINI PLAST Ing. Martin Coufalík 33

34 Ocenění HELUZ MINI IZOSTAT Ing. Martin Coufalík 34

35 SYSTÉM - MINI Systém IZOSTAT (doporučujeme) záruka 30 let - teplota do 200 C, přetlak 200 Pa - průměry vložek: 80 a 100 mm Systém METAL záruka 10 let - teplota do 200 C, přetlak 200 Pa - průměry vložek: 80 a 100 mm Systém PLAST záruka 15 let - teplota do 120 C, přetlak 200 Pa - průměry vložek: 80 a 110 mm paliva plynná a kapalná - pro atmosférické i přetlakové spotřebiče Ing. Martin Coufalík 35

36 KOMÍNOVÝ NÁSTAVEC Ing. Martin Coufalík 36

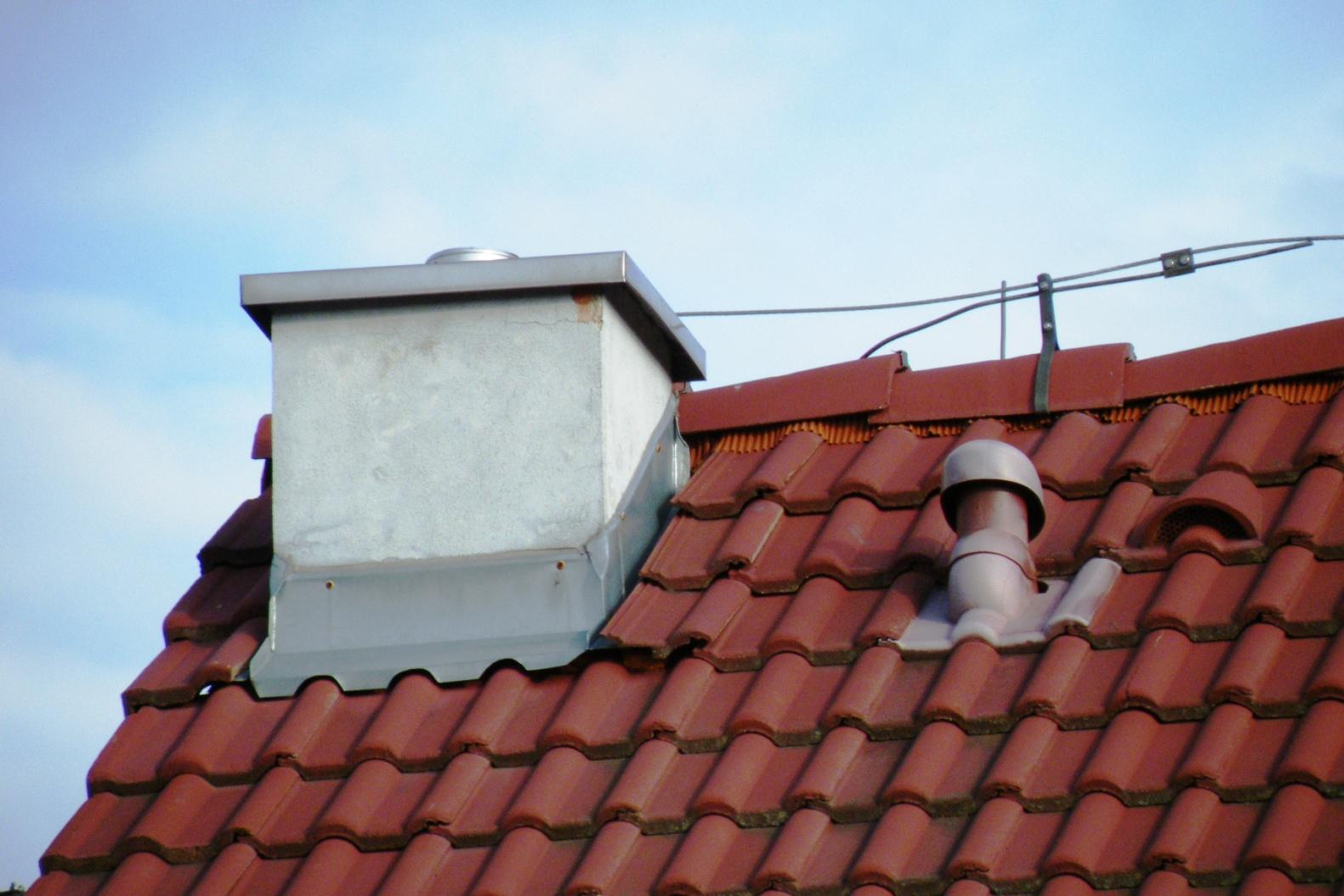

37 KOMÍNOVÝ NÁSTAVEC - používá se k prodloužení nadstřešní části stávajících i nových komínů - vhodný pro systém Klasik, Multi a Izostat - varianta s nerezovou hlavou i bez hlavy - dodává se v délkách: 0,53-0,78-0,98-1,23-1,48-1,73-1,93-2,18-2,43 m Ing. Martin Coufalík 37

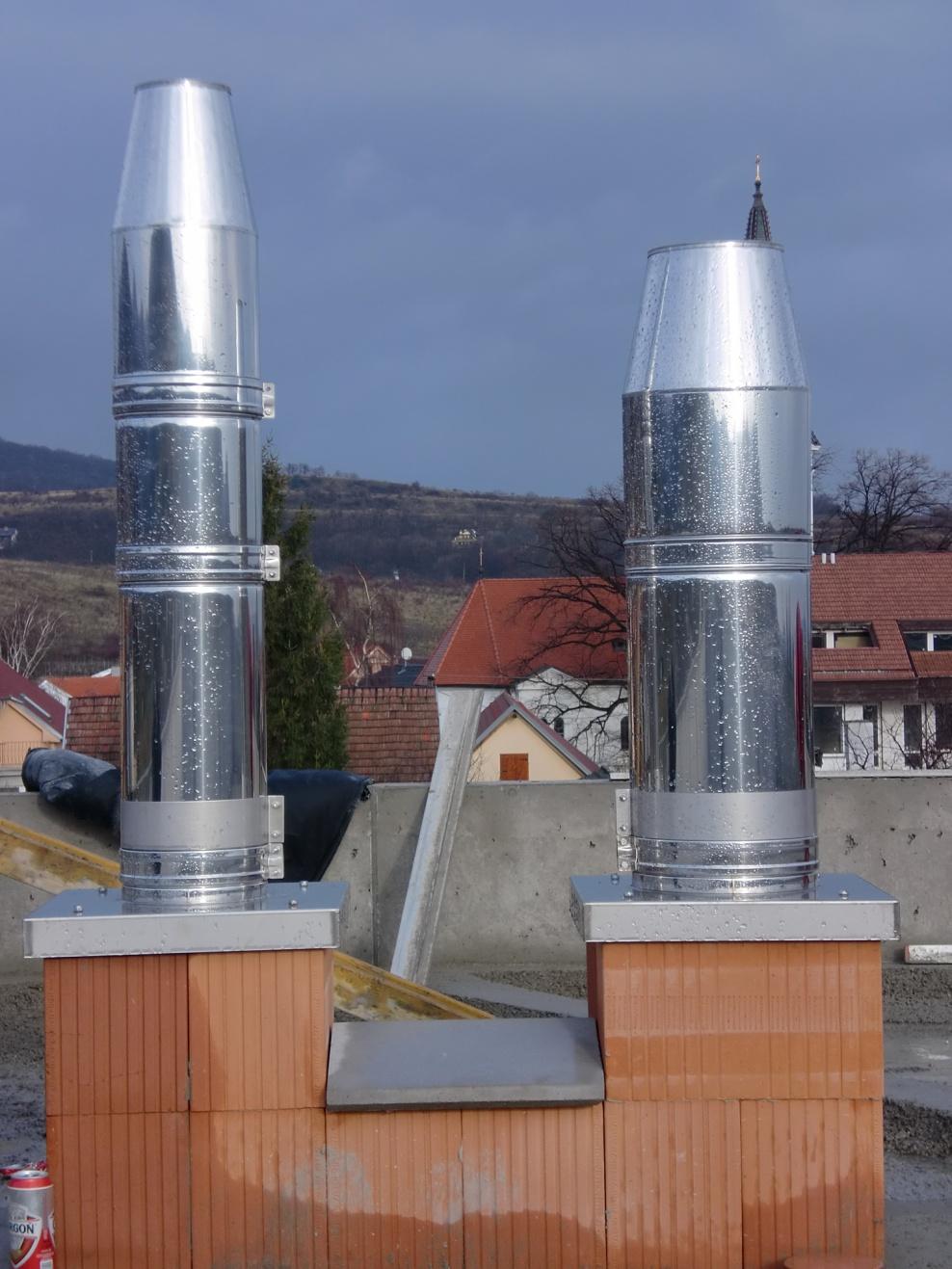

38 Tříprůduchové komínové těleso s nástavci v Rakousku Ing. Martin Coufalík 38

39 SVISLÝ KOUŘOVOD S FUNKCI KOMÍNA Ing. Martin Coufalík 39

40 SVISLÝ KOUŘOVOD S FUNKCÍ KOMÍNA Průchozí komínová pata Přechod přímého kouřovodu Přímý kouřovod sanační sada Deska vyrovnávací Ing. Martin Coufalík 40

41 Podmínky použití: pro odvod spalin od spotřebičů paliv skrz stropní konstrukci spotřebič musí mít horní svislý kouřovod spotřebič musí být přizpůsoben pro odvod kondenzátu a pro výběr pevných částí doložena únosnost stropních konstrukcí rizikové místo průchod stropní konstrukcí Ing. Martin Coufalík 41

42 SPOLEČNÉ KOMPONENTY Ing. Martin Coufalík 42

43 NADSTŘEŠNÍ ČÁSTI základní provedení obezdění obklad prstence GRAND prstence GRAND - imitace břidlice Ing. Martin Coufalík 43

44 nesprávná montáž otočené prstence GRAND nesprávné promaltování vodorovných ložných spár prstenců Ing. Martin Coufalík 44

45 UKONČENÍ KOMÍNU - 1 nerezová keramická hnědá Krycí deska keramická písková sklovláknobeton beton Ing. Martin Coufalík 45

46 UKONČENÍ KOMÍNU - 2 litinový Komínový límec keramický hnědý keramický pískový betonový litina nerezový Komínový klobouk nerez Stříška Napoleon Ing. Martin Coufalík 46

47 PRSTENCE GRAND - BŘIDLICE nový typ betonových prstenců Grand dodávají se i pro poloviční šachty do rozměru 400 x 800 mm Ing. Martin Coufalík 47

48 PRSTENCE GRAND NOVÝ VZOR dva druhy rozšířených betonových prstenců jejich kombinací lze získat nové vzory nadstřešních částí Ing. Martin Coufalík 48

49 POUŽITÍ PRSTENCŮ GRAND Hnědý Červený Cihlový Černý Ing. Martin Coufalík 49

50 nesprávná montáž zcela špatně provedený průchodu střešní konstrukcí nedodržení 50 mm od hořlavých materiálů Ing. Martin Coufalík 50

51 nesprávná montáž Zazdění dřevěných trámů přímo do komínu Ing. Martin Coufalík 51

52 nesprávná montáž Ke komínu nesmí být připevněno jiné zařízení Ing. Martin Coufalík 52

53 PRÁZDNÁ ŠACHTA prázdná šachta je určena pro přisávání vzduchu ke spotřebiči je ji možno kombinovat se všemi typy komínových sestav vnější rozměr komínového tělesa je 800 x 400 mm každý další průduch těleso prodlužuje o 400 mm Ing. Martin Coufalík 53

54 POLOVIČNÍ PRÁZDNÁ ŠACHTA poloviční prázdná šachta je určena pro přisávání vzduchu ke spotřebiči je ji možno kombinovat se všemi typy komínových sestav vnější rozměr komínového tělesa je 600 x 400 mm každý další průduch těleso prodlužuje o 200 mm Ing. Martin Coufalík 54

55 POLOVIČNÍ ŠACHTA NOVÁ nová poloviční prázdná šachta je lehčí umožňuje přisávání vzduchu ke spotřebiči je ji možno kombinovat se všemi typy komínových systémů vnější rozměr komínového tělesa je 600 x 400 mm každá další poloviční prázdná šachta těleso prodlužuje o 200 mm Ing. Martin Coufalík 55

56 MOŽNÉ VARIANTY ŠACHET Krycí desky na tyto poloviční prázdné šachty jsou pouze sklovláknobeton 40 x 60 cm 40 x 80 cm 40 x 100 cm 40 x 120 cm Ing. Martin Coufalík 56

57 KOMPLETY - ZÁKLADY - SETY Ing. Martin Coufalík 57

58 KALKULAČNÍ PROGRAM volně ke stažení na instalace jako jiné programy automatická aktualizace programu i ceníku kalkulace všech komínových systémů kalkulace přímého kouřovodu s funkci komína kalkulace komínového nástavce obsahuje modul ceník všechny nabízené položky lze z něj automaticky odesílat předběžné objednávky Ing. Martin Coufalík 58

59 PROGRAM KESA ALADIN použití pro spotřebiče na libovolná paliva výpočet spalinové cesty od spotřebiče do ústí komínu napojení libovolného počtu spotřebičů téměř libovolný počet podlaží výpočet kaskádového napojení spotřebičů přehled jednotlivých výrobců kotlů i komínových systémů Komíny HELUZ jsou součástí databáze výrobců komínových systémů Ing. Martin Coufalík 59

60 CERTIFIKÁT + PROHLÁŠENÍ O SHODĚ Ing. Martin Coufalík 60

61 montážní návod Popraskaný obvodový plášť komína a vložek Důvod? zatápění pomocí benzínu Ing. Martin Coufalík 61

62 Ocenění Zlatá plaketa za komínové systémy HELUZ CONECO (Bratislava 2010) Ing. Martin Coufalík 62

63 SPOLUPRÁCE Společenstvo kominíků ČR Společenstvo kominíků SR Cech kamnářů ČR Vysoká škola báňská Technická univerzita Ostrava České vysoké učení technické v Praze Vysoké učení technické v Brně Střední odborné učiliště Praha jsme členem společenstev prezentace na jejich zasedáních úzká spolupráce při vývoji nových prvků účast na přípravě nových norem provádění školení a seznamování s novými výrobky Ing. Martin Coufalík 63
