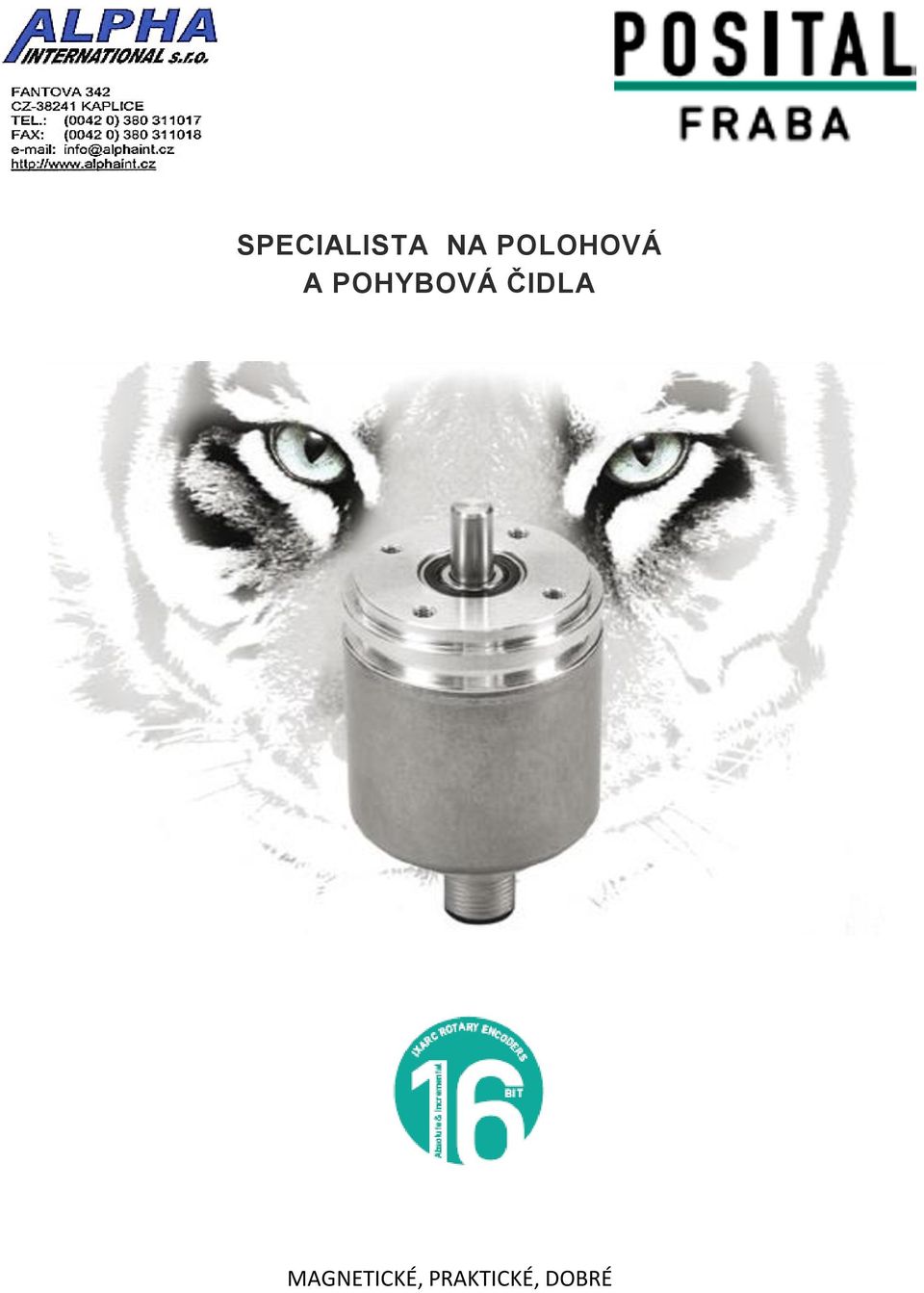

1 SPECIALISTA NA POLOHOVÁ A POHYBOVÁ ČIDLA MAGNETICKÉ, PRAKTICKÉ, DOBRÉ

2 PRECIZNÍ, ROBUSTNÍ A KOMPAKTNÍ Snímače s vysokým rozlišením IXARC POSITAL nyní svými novými magnetickými absolutními a inkrementálními enkodéry představuje inovativní produkt, vhodný pro veškeré aplikace, kde může plně nahradit optické rotační snímače téměř ve všech jejich vlastnostech, přičemž se využívá všech výhod magnetické technologie. Bez baterie - bez údržby IXARC magnetické snímače jsou díky bezbateriové konstrukci spolehlivým řešením pro aplikace s dlouhou funkčností bez plánované údržby, kde právě baterie jsou nejčastější příčinou omezené životnosti těchto zařízení. Vlastnosti Bezkontaktní měření Inkrementální a SSI rozhraní Maximální rozlišení 16 bitů v reálném čase Přesnost až 12 bitů Flexibilní škálování a funkcionalita Ochrana až IP69K Odolnost vůči slané vodě Kompaktní velikost do průměru 36 mm Inkrementální rozhraní IXARC magnetické snímače poskytují inkrementální rozhraní s výstupem A, B, Z a inverzní signál. Tyto signály jsou k dispozici ve formátu HTL (push-pull) nebo TTL (RS422). Se zavedením odolného magnetického inkrementálního čidla s čítačem pulsů až se počet variant otočných kodérů nabízených f. POSITAL ještě dále zvýšil. Nová generace magnetických snímačů IXARC umožňuje úplnou kontrolu nad zpracováním signálu. Uživatelsko-specifické úpravy parametrů a použití jsou tedy možné bez nákladného hardwaru. Použití Dynamické motorové vazbové systémy Skladování a dopravníky Větrné turbíny Zdravotní a lékařská technika Obalové technologie Výtahová a zvedací technika Stavebnictví

Bez baterie - bez údržby IXARC magnetické snímače jsou díky bezbateriové konstrukci spolehlivým řešením pro aplikace s dlouhou funkčností bez plánované údržby, kde právě baterie jsou nejčastější

TECHNOLOGIE IXARC ROTAČNÍCH SNÍMAČŮ TECHNOLOGIE MĚŘENÍ SINGLE TURN" Základem snímače je zvláštní, pevně namontovaná senzorika snímače fungující na bázi Hallova efektu, která na základě orientace

ZPRACOVÁNÍ SIGNÁLU JE KLÍČEM Základem technologického skoku, kterým se magnetické rotační snímače vyrovnají optickým systémům je nová generace senzorů, kterou společnost POSITAL použila v

3 TECHNOLOGIE IXARC ROTAČNÍCH SNÍMAČŮ TECHNOLOGIE MĚŘENÍ SINGLE TURN" Základem snímače je zvláštní, pevně namontovaná senzorika snímače fungující na bázi Hallova efektu, která na základě orientace magnetického pole permanentního magnetu předává úhlovou pozici na osu. A s tímto účelem je permanentní magnet připojen k hřídeli, jeho magnetické pole proniká Hallovým snímačem. ZPRACOVÁNÍ SIGNÁLU JE KLÍČEM Základem technologického skoku, kterým se magnetické rotační snímače vyrovnají optickým systémům je nová generace senzorů, kterou společnost POSITAL použila v magnetických IXARC snímačích: komplexní zpracování signálu pomocí výkonného 32-bitového mikroprocesoru vede k významně vyššímu rozlišení a přesnosti. Zejména tyto vlastnosti společně s přidaným inkrementálním rozhraním zajistily, že je nyní společnost POSITAL schopna pokrýt celý rozsah použití snímačů TECHNOLOGIE MĚŘENÍ MULTI TURN" Snímač na principu Hallova jevu je v jednootáčkovém provedení absolutním snímačem, který nicméně stále postrádá schopnost měřit více otáček a při přerušení externího napájení je uchovat. POSITAL řeší tento problém využitím Energy-Harvesting-Systems na základě účinku Wiegandova jevu - bez baterie. Minulá řešení přinášela značné nevýhody, jak ve formě omezené životnosti baterií a velkého množství životnímu prostředí škodlivých látek. Energy-Harvesting- Systém generuje elektrický náboj nezávisle na rychlosti rotačního pohybu, takže - a to i při velmi pomalých otáčkách - napájecí impulzy zásobují čítací elektroniku pro víceotáčkové snímače. Tento od roku 2005 osvědčený princip nachází také využití v průmyslových aplikacích, kde umožňuje měření absolutní pozice spolehlivě a bez externího napájení..

4 snímač s vysokým rozlišením a rozhraním SSI Důležité údaje SSI, 42 mm 300 N Zatížení hřídele SSI, Ø 36 mm IP69K SSI IP67 Třída ochrany IP69K IP69K Až do IP67 Komunikační rozhraní SSI SSI SSI Technologie Otáčky Až do Až do Až do Rozlišení Až do 16 bit (0.005 ) Až do 16 bit (0.005 ) Až do 16 bit (0.005 ) Přesnost (INL) ±0.1 ±0.1 ±0.1 Průměr příruby v mm [in] Ø 42 [1.65] Ø 36 [1.42] Ø 36 [1.42] /Ø 58 [2.28] Typ příruby Synchro Synchro Všechny Průměr hřídele v mm [in] Ø 10 [0.39] Ø 10 [0.39] Ø 6-15 [ ] Materiál příruby/ Nerezová ocel (V4A) / krytu Nerezová ocel (V4A) Aluminum / Ocel Aluminum / Ocel Otáčky /radiální zatížení hřídele v N Max /300 Max /180 Max / 110 Rázy /vibrace 1) 300 g /30 g 300 g /30 g 100 g /10 g Teplota v C /vlhkost -40 až +85 /98% -40 až +85 /98% -40 až +85 /98% Typ připojení Konektor / kabelový vývod Konektor / kabelový vývod Konektor / kabelový vývod Napájecí napětí 4.75 až 30 V 4.75 až 30 V 4.75 až 30 V Certifikace CE CE CE Typový klíč UCD-S -G10G- _ UCD-S -D10D- UCD-S _ 1) Dle (EN ) / (EN ) Veškeré možné kombinace naleznete ve vyhledávači výrobků na našich webových stránkách.

65] Ø 36 [1.42] Ø 36 [1.42] /Ø 58 [2.28] Typ příruby Synchro Synchro Všechny Průměr hřídele v mm [in] Ø 10 [0.39] Ø 10 [0.39] Ø 6-15 [0.24-0.

5 snímač s vysokým rozlišením a inkrementálním rozhraním Důležité údaje Inkrementální Ø 42 mm 300 N Zatížení hřídele Inkrementální Ø 36 mm IP69K Inkrementální IP67 Třída ochrany IP69K IP69K Až do IP67 Komunikační rozhraní Inkrementální Inkrementální Inkrementální Technologie Výstupní signál RS 422 (TTL), Push-Pull (HTL) RS 422 (TTL), Push-Pull (HTL) RS 422 (TTL), Push-Pull (HTL) Pulzů na otáčku Až do16384 Až do16384 Až do16384 Přesnost (INL) ±0.1 ±0.1 ±0.1 Přesnost (DNL) ±0.001 ±0.001 ±0.001 Průměr příruby v mm [in] Ø 42 [1.65] Ø 36 [1.42] Ø 36 [1.42] Ø 58 [2.28] Typ příruby Synchro Synchro Všechny Průměr hřídele v mm [in] Ø 10 [0.39] Ø 10 [0.39] Ø 6 až 15 [0.24 až 0.59] Materiál příruby/ krytu Nerezová Ocel (V4A) / Nerezová Ocel (V4A) Aluminum / Ocel Aluminum / Ocel Otáčky / radiální zatížení hřídele v N Max / 300 Max / 180 Max / 110 Rázy / 300 g / vibrace 1) 30 g 300 g / 30 g 100 g / 10 g Teplota v C [ F] / vlhkost -40 až +85 [-40 až +185] / 98 % -40 až +85 [-40 až +185] / 98 % -40 až +85 [-40 až +185] / 98 % Typ připojení Konektor / kabelový vývod Konektor / kabelový vývod Konektor / kabelový vývod Napájecí napětí 8 až 30 V (RS422, TTL) 4.75 až 5.5 V (RS422, TTL) 4.75 až 30 V (Push-Pull, HTL) 8 až 30 V (RS422, TTL) 4.75 až 5.5 V (RS422, TTL) 4.75 až 30 V (Push-Pull, HTL) 8 až 30 V (RS422, TTL) 4.75 až 5.5 V (RS422, TTL) 4.75 až 30 V (Push-Pull, HTL) Certifikace CE CE CE Typový klíč UCD-I -G10G- _ UCD-I -D10D- _ UCD-I _

do16384 Až do16384 Až do16384 Přesnost (INL) ±0.1 ±0.1 ±0.1 Přesnost (DNL) ±0.001 ±0.001 ±0.001 Průměr příruby v mm [in] Ø 42 [1.65] Ø 36 [1.42] Ø 36 [1.42] Ø 58 [2.

6 Magnetické snímače s vysokým rozlišením a rozhraním SSI 1 rozhraní 2 otáčky 3 rozlišení S101B SSI binární 00 jednootáčkový bitů (4096 kroků / 0,088 ) S101G SSI gray 12 víceotáčkový: 12 bitů (4096 otáček) bitů (8192 kroků / 0,044 ) SLF1B SSI přímý binární 14 víceotáčkový: 14 bitů (16384 otáček) bitů (16384 kroků / 0,022 ) 16 víceotáčkový: 16 bitů (65536 otáček) bitů (65536 kroků / ) 18 víceotáčkový: 18 bitů ( otáček) Magnetické snímače s vysokým rozlišením a inkrementálním rozhraním 1 rozhraní 3 impulzů na otáčku INRxx inkremental RS422 (TTL) napájecí napětí 8 až 30 V X XXXX INSxx inkremental RS422 (TTL) napájecí napětí 4.75 až 5.5 V INHxx inkremental Push-Pull (HTL) napájecí napětí 4.75 až 30 V 4 mechanické provedení 1) 5 třída ochrany 2) 6 typ připojení 1) Další informace dle A IP54 CAW kabel: axial 1 m výkresové dokumentace. 0 IP54 IP65 2AW kabel: axial 2 m S IP54 až IP67 (pouze upínací příruba) 5AW kabel: axial 5 m D IP54 až IP69K AAW kabel: axial 10 m G IP54 až IP69K (nerezová ocel) CRW kabel: radial 1 m 2RW kabel: radial 2 m 5RW kabel: radial 5 m ARW kabel: radial 10 m PAM konektor: axial M12 (5-kolíkový) PAQ konektor: axial M12 (8-kolíkový) PAL konektor: axial M23 (12-kolíkový) PAP konektor axial M23 (16-kolíkový) PRM konektor: radial M12 (5-kolíkový) PRQ konektor: radial M12 (8-kolíkový) PRL konektor: radial M23 (12-kolíkový) PRP konektor axial M23 (16-kolíkový)

Mechanické provedení 4 a typ připojení 6 4 Synchronní příruba (R) Ø 36 4 Upínací příruba (L) Ø 58 typ d l kryt typ d l kryt R06 6 10 Typ 1 R06 6 10 Typ 1 R10 10 12 Typ 2 R10 10 12 Typ 2 4 Upínací

7 Mechanické provedení 4 a typ připojení 6 4 Synchronní příruba (R) Ø 36 4 Upínací příruba (L) Ø 58 typ d l kryt typ d l kryt R Typ 1 R Typ 1 R Typ 2 R Typ 2 4 Upínací příruba (M) Ø 58 4 Synchronní příruba (Y) Ø 58 typ d l kryt typ d l kryt M Typ 1 Y Typ 3 M Typ 1 Y Typ3 M Typ 1 Y Typ3 4 Příruba s dutým hřídelem (V) Ø 36/ Ø 42 4 Příruba s dutým hřídelem (H) Ø 58 typ d lmin/max kryt typ d lmin/max kryt V /18 Typ 1 H /30 Typ 3 V /18 Typ 1 H /30 Typ3 V /18 Typ 1 H /30 Typ3 V /18 Typ 1 H /30 Typ3 H /30 Typ3 4 Příruba s dutým hřídelem (A06) Ø 36 4 Synchronní příruba nerezová ocel G10G Ø 42 typ d lmin/max kryt lmin/max d typ s l lmin/max kryt A /14 Typ1 lmin/max d G lmin/max vyhledávač 4 Synchronní příruba HD (D10D) Ø 36 6 Kryt typ 2 Ø 42 6 Kryt typ 3 Ø 58 typ d lmin/max kryt D Typ 2

36/ Ø 42 4 Příruba s dutým hřídelem (H) Ø 58 typ d lmin/max kryt typ d lmin/max kryt V06 6 12/18 Typ 1 H06 6 15/30 Typ 3 V08 8 12/18 Typ 1 H08 8 15/30 Typ3 V10 10 12/18 Typ 1 H12 12 15/30 Typ3 V12 12
