Technická normalizace ve vodním hospodářství. Ing. Lenka Fremrová HYDROPROJEKT CZ a.s.

Transkript

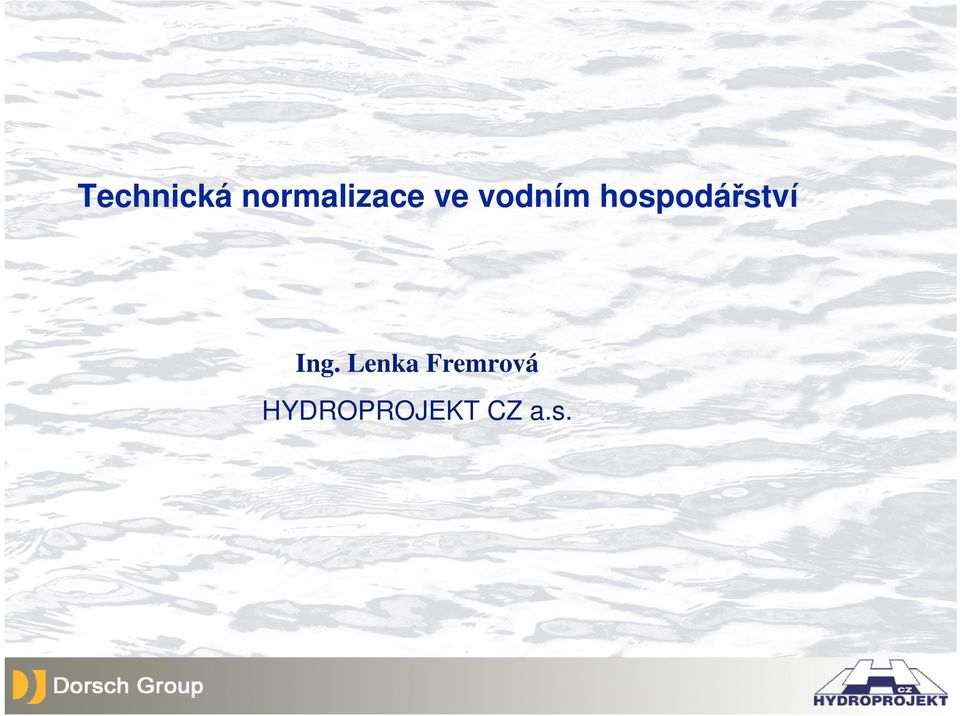

1 Technická normalizace ve vodním hospodářství Ing. Lenka Fremrová HYDROPROJEKT CZ a.s.

2 Tvorba norem na mezinárodní úrovni (EN, ISO, EN ISO) na národní úrovni (ČSN) na odvětvové úrovni (TNV)

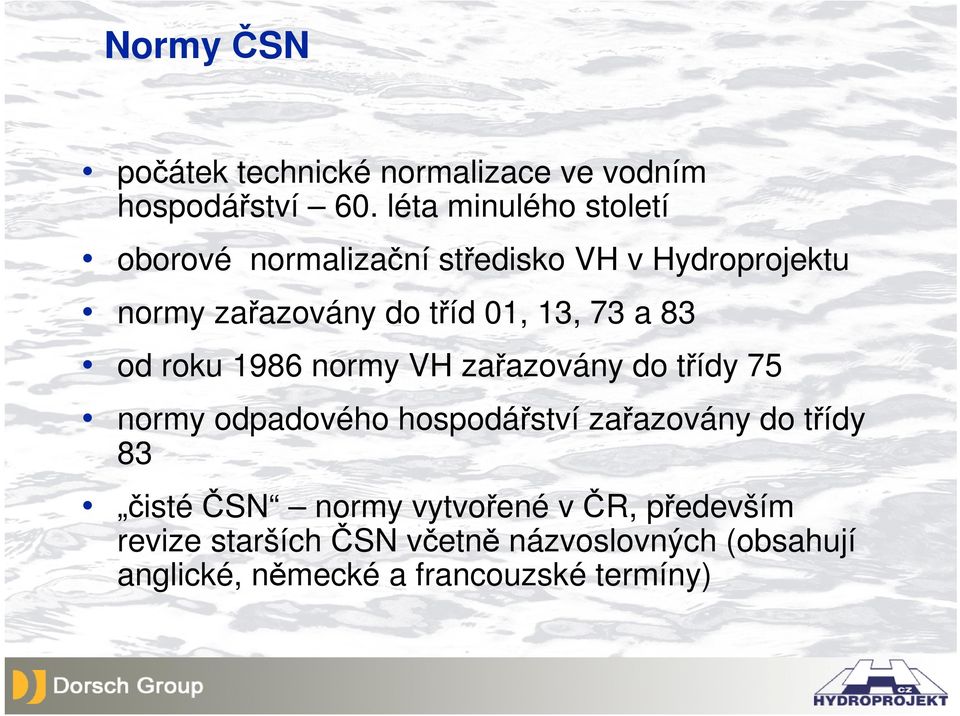

3 Normy ČSN počátek technické normalizace ve vodním hospodářství 60. léta minulého století oborové normalizační středisko VH v Hydroprojektu normy zařazovány do tříd 01, 13, 73 a 83 od roku 1986 normy VH zařazovány do třídy 75 normy odpadového hospodářství zařazovány do třídy 83 čistéčsn normy vytvořené v ČR, především revize starších ČSN včetně názvoslovných (obsahují anglické, německé a francouzské termíny)

4 Struktura norem vodního hospodářství ve třídě Vodní hospodářství Hydrologie Hydrotechnika Ochrana vod Hydromeliorace Vodárenství Kanalizace 757 Jakost vod 758 Charakterizace kalů

5 Soustava norem vodního hospodářství 755 Vodárenství Všeobecné normy Odběr a jímání vody Úprava vody Doprava a akumulace vody Vodovodní řady a vnitřní vodovody Trubní materiály Objekty na vodovodních řadech Technologická zařízení Chemické výrobky a provozní hmoty Přejímání, zkoušení a provoz 756 Kanalizace Všeobecné normy Stokové sítě Objekty na stokových sítích Trubní materiály a Čištění odpadních vod Technologická zařízení Vnitřní kanalizace Přejímání, zkoušení a provoz

6 Evropský výbor pro normalizaci (CEN) vznikl v roce 1975 má 29 členů zpracovává a vydává evropské normy (EN) pracovními orgány jsou technické komise (TC)

7 Vodní hospodářství CEN/TC 164 Vodárenství CEN/TC 165 Kanalizace CEN/TC 230 Rozbor vod CEN/TC 308 Charakterizace kalů

8 Technické normalizační komise v ČR TNK č. 104 Jakost vod TNK č. 164 Vodárenství TNK č. 165 Kanalizace

9 CEN/TC 164 Vodárenství WG 1 Vnější soustavy a složky - Předpisy pro pokládku a přejímku, koncepční řešení, výpočty, životnost WG 2 Vnitřní soustavy a složky - Předpisy pro montáž a přejímku, koncepční řešení, výpočty, životnost WG 3 Účinky na materiály ve styku s pitnou vodou (WG 4 Ochrana před znečištěním vody) WG 5 Betonové trouby a tvarovky (WG 6 Vláknocementové trouby a tvarovky) (WG 7 Domovní armatury) WG 8 Zdravotnětechnické armatury WG 9 Úprava pitné vody WG 10 Zásobní nádrže na teplou vodu a nádrže na akumulaci studené vody pro domácí použití (WG 11 Výroba vody) WG 12 Pružné hadice v oblasti zdravotnětechnické WG 13 Zařízení na úpravu vody u spotřebitele WG 14 Domovní armatury a zařízení na ochranu proti znečištění zpětným průtokem

10 CEN/TC 165 Kanalizace WG 1 Všeobecné požadavky na trouby WG 2 Kameninové trouby WG 4 Vpustě, poklopy atd. WG 5 Vláknocementové trouby WG 6 Litinové trouby WG 7 Ocelové kanalizační trouby WG 8 Odlučovače WG 9 Betonové a železobetonové trouby WG 10 Statika a ukládání kanalizačních potrubí gravitačních a tlakových WG 11 Kanalizační armatury WG 21 Vnitřní kanalizace WG 22 Venkovní kanalizace WG 23 Speciální kanalizační systémy WG 41 Malé čistírny odpadních vod ( 50 EO) WG 42 Maléčistírny odpadních vod ( EO) WG 43 Velké čistírny odpadních vod (> 500 EO) Od roku 2001 vyvíjí činnost společná pracovní skupina technických komisí CEN/TC 164 a TC 165, a to JWG 1 - Výstavba potrubí uložených v zemi.

11 Zavádění evropských norem do soustavy ČSN ČR je řádným členem CEN od roku 1997 od roku 1997 jsme povinni zavádět EN do soustavy ČSN EN se vydávají ve 3 jazykových verzích EN se zavádějí do soustavy ČSN překladem, převzetím originálu nebo schválením k přímému používání při zavádění do soustavy ČSN je normě přidělen třídicí znak při zavádění do soustavy ČSN je možné doplnit národní poznámky a národní přílohy

12 Odvětvové technické normy vodního hospodářství (TNV) k byla ukončena platnost oborových norem (ON) ve VH existoval soubor 50 oborových norem převedení ON na ČSN nebylo možné vznikly TNV TNV obsahují např. požadavky na navrhování vodohospodářských staveb a zařízení, názvosloví, provozní a manipulační řády

13 ČSN EN 877 ( ) Litinové trubky a tvarovky, jejich spoje a příslušenství pro odvádění vody z budov Požadavky, zkušební metody a zabezpečování jakosti ČSN EN ( ) Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž ČSN CEN/TS ( ) Plastové potrubní systémy pro rozvod vody nebo kanalizační přípojky a stokové sítě Reaktoplasty vyztužené skleněnými vlákny (GRP) na bázi nenasycených polyesterových pryskyřic (UP) Doporučené postupy ukládání ČSN EN ( ) Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Polypropylen (PP) Část 1: Specifikace pro trubky, tvarovky a systém ČSN CEN/TS ( ) Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě Polypropylen (PP) Část 3: Směrnice pro instalaci

14 Normy z oboru kanalizace vydané v letech 2006 a 2007 ČSN Žebříky pevně zabudované v objektech vodovodů a kanalizací ČSN Zkoušky vodotěsnosti vodárenských a kanalizačních nádrží ČSN Přehled evropských norem určených pro sanaci systémů stokových sítí a kanalizačních přípojek ČSN Čistírny odpadních vod pro více než 500 ekvivalentních obyvatel ČSN EN ( ) Čistírny odpadních vod Část 16: Filtrace odpadních vod ČSN (ČSN CEN/TR ) Maléčistírny odpadních vod do 50 ekvivalentních obyvatel Část 2: Zemní infiltrační systémy

15 ČSN EN ( ) Malé čistírny odpadních vod do 50 ekvivalentních obyvatel Část 3: Balené a/nebo na místě montované domovní čistírny odpadních vod ČSN EN ( ) Řízení a kontrola postupů čištění ve stokách a kanalizačních přípojkách Část 1: Čištění stok

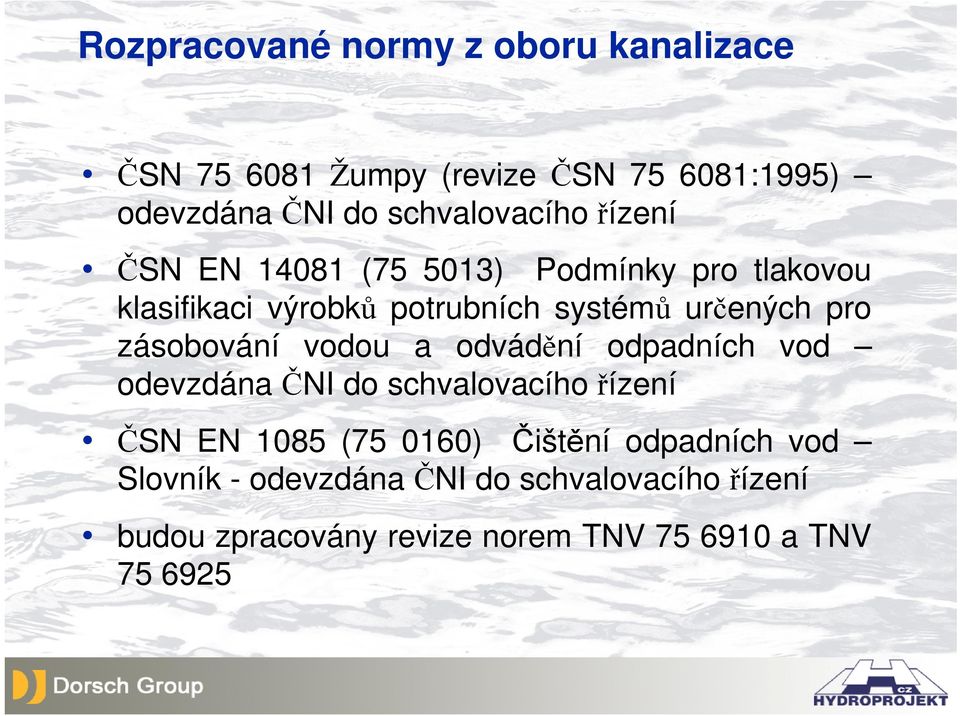

16 Rozpracované normy z oboru kanalizace ČSN Žumpy (revize ČSN :1995) odevzdána ČNI do schvalovacího řízení ČSN EN ( ) Podmínky pro tlakovou klasifikaci výrobků potrubních systémů určených pro zásobování vodou a odvádění odpadních vod odevzdána ČNI do schvalovacího řízení ČSN EN 1085 ( ) Čištění odpadních vod Slovník - odevzdána ČNI do schvalovacího řízení budou zpracovány revize norem TNV a TNV

17 Normy z oboru vodárenství vydané v letech 2006 a 2007 ČSN Hospodářství pro dezinfekci vody ve vodohospodářských provozech ČSN Vodárenské čerpací stanice ČSN Vodovodní přípojky Změna ČSN Tlakové zkoušky vodovodního a závlahového potrubí

18 Rozpracované normy z oboru vodárenství Revize ČSN Navrhování vodovodního potrubí Změny ČSN EN pro úpravu vody v budovách a na ochranu proti znečištění pitné vody zpětným průtokem

19 Informace o technických normách Český normalizační institut ( Věstník Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví Seznam norem vodního a odpadového hospodářství (vydává HYDROPROJEKT CZ a.s.) - oddělení technické normalizace v HYDROPROJEKTU CZ a.s.

20 Vymezení postavení ČSN v soustavě předpisů ČR od roku 2000 jsou všechny platné ČSN nezávazné používání norem je dobrovolné, uživatel by měl normy používat ve svém vlastním zájmu je výhodné použít řešení popsané v normě, protože zaručuje splnění požadavků na technickou úroveň, funkčnost, bezpečnost a ochranu životního prostředí použití normy zaručuje vyloučení rozporu se všeobecně závaznými právními předpisy můžete použít i jinéřešení, ale v případě pochybnosti musíte dokázat, že vaše řešení je ekvivalentní nebo na vyšší úrovni nežřešení uvedené v normě

21 Je nutná znalost norem, aby mohly být běžně používány při tvorbě smluv (odkaz na normy) nebo jako prostředek pro zjednodušení postupu orgánů státní správy (odkaz na normy ve vyhláškách). Na základě odkazu ve vyhlášce je pak příslušná norma závazná pro osobu, která se má vyhláškou řídit.

22 harmonizované normy - jsou vztaženy ke konkrétnímu technickému předpisu, jsou s ním v souladu a splnění požadavků této normy znamená, že jsou plněny i požadavky technického předpisu (nařízení vlády, vyhlášky ministerstva) určené normy další normy nebo technické dokumenty mezinárodních organizací, obsahující technické požadavky, které Úřad pro technickou normalizaci, metrologii a státní zkušebnictví určil pro posuzování shody a jejichž vydání bylo oznámeno ve Věstníku ÚNMZ

23 Zákon č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů zavedl pojem technický předpis a harmonizovaná norma. Řeší otázku rozmnožování a kopírování norem. Zákon č. 71/2000 Sb. novelizoval zákon č. 22/1997 Sb., upravil definici technického předpisu tak, že technický předpis obsahuje nejen technické požadavky na výrobky, ale i pravidla pro služby. Nařízení vlády č. 339/2002 Sb., o postupech při poskytování informací v oblasti technických předpisů, technických dokumentů a technických norem uvádí postupy poskytování informací ve vztahu k členským státům EU a orgánům Evropského společenství.

24 Technická doporučení a směrnice z oboru kanalizace Členění: A Stokování B Čerpání odpadních vod C Čištění odpadních vod D Kalové a plynové hospodářství E Ostatní objekty a zařízení Distribuci zajišťuje HYDROPROJEKT CZ a.s.

25 Technická doporučení a směrnice vydané v posledních letech I-F-23 Biologický monitoring chladicích vod II-A-50 Sanace stok a kanalizačních přípojek II-A-58 Materiály stok a kanalizačních přípojek II-A-61 Kanalizační shybky II-C-130 Způsob zpracování provozního řádu čistírny odpadních vod II-E-22 Biologická kontrola čistíren odpadních vod a jejich vlivu na vodní recipienty II-E-23 Měření průtoků v čistírnách odpadních vod a stokových sítích

26 Děkuji Vám za pozornost.
