VÝROBKY PRÁŠKOVÉ METALURGIE

Rozměr: px
Začít zobrazení ze stránky:

Download "VÝROBKY PRÁŠKOVÉ METALURGIE"

Transkript

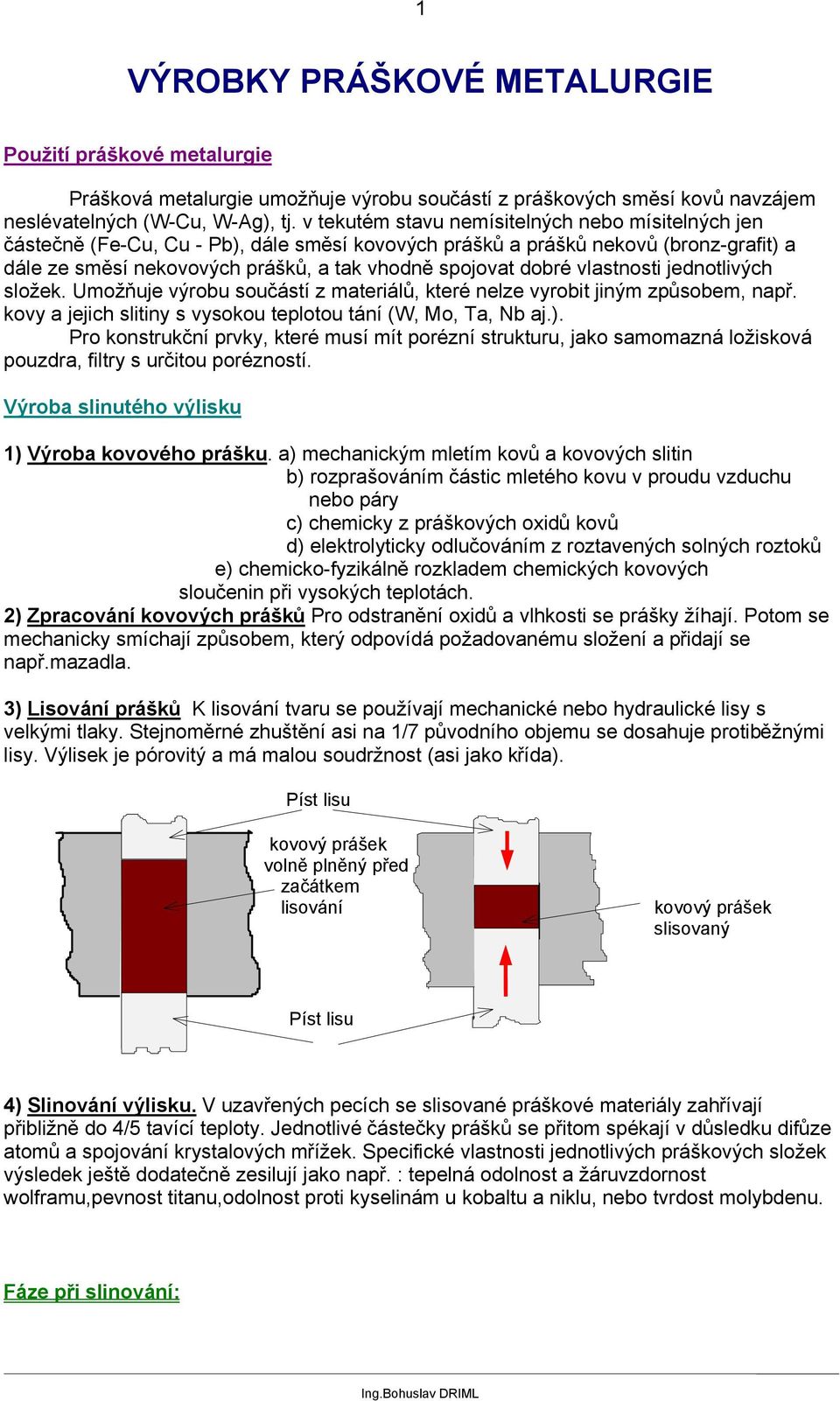

1 1 VÝROBKY PRÁŠKOVÉ METALURGIE Použití práškové metalurgie Prášková metalurgie umožňuje výrobu součástí z práškových směsí kovů navzájem neslévatelných (W-Cu, W-Ag), tj. v tekutém stavu nemísitelných nebo mísitelných jen částečně (Fe-Cu, Cu - Pb), dále směsí kovových prášků a prášků nekovů (bronz-grafit) a dále ze směsí nekovových prášků, a tak vhodně spojovat dobré vlastnosti jednotlivých složek. Umožňuje výrobu součástí z materiálů, které nelze vyrobit jiným způsobem, např. kovy a jejich slitiny s vysokou teplotou tání (W, Mo, Ta, Nb aj.). Pro konstrukční prvky, které musí mít porézní strukturu, jako samomazná ložisková pouzdra, filtry s určitou porézností. Výroba slinutého výlisku 1) Výroba kovového prášku. a) mechanickým mletím kovů a kovových slitin b) rozprašováním částic mletého kovu v proudu vzduchu nebo páry c) chemicky z práškových oxidů kovů d) elektrolyticky odlučováním z roztavených solných roztoků e) chemicko-fyzikálně rozkladem chemických kovových sloučenin při vysokých teplotách. 2) Zpracování kovových prášků Pro odstranění oxidů a vlhkosti se prášky žíhají. Potom se mechanicky smíchají způsobem, který odpovídá požadovanému složení a přidají se např.mazadla. 3) Lisování prášků K lisování tvaru se používají mechanické nebo hydraulické lisy s velkými tlaky. Stejnoměrné zhuštění asi na 1/7 původního objemu se dosahuje protiběžnými lisy. Výlisek je pórovitý a má malou soudržnost (asi jako křída). Píst lisu kovový prášek volně plněný před začátkem lisování kovový prášek slisovaný Píst lisu 4) Slinování výlisku. V uzavřených pecích se slisované práškové materiály zahřívají přibližně do 4/5 tavící teploty. Jednotlivé částečky prášků se přitom spékají v důsledku difůze atomů a spojování krystalových mřížek. Specifické vlastnosti jednotlivých práškových složek výsledek ještě dodatečně zesilují jako např. : tepelná odolnost a žáruvzdornost wolframu,pevnost titanu,odolnost proti kyselinám u kobaltu a niklu, nebo tvrdost molybdenu. Fáze při slinování:

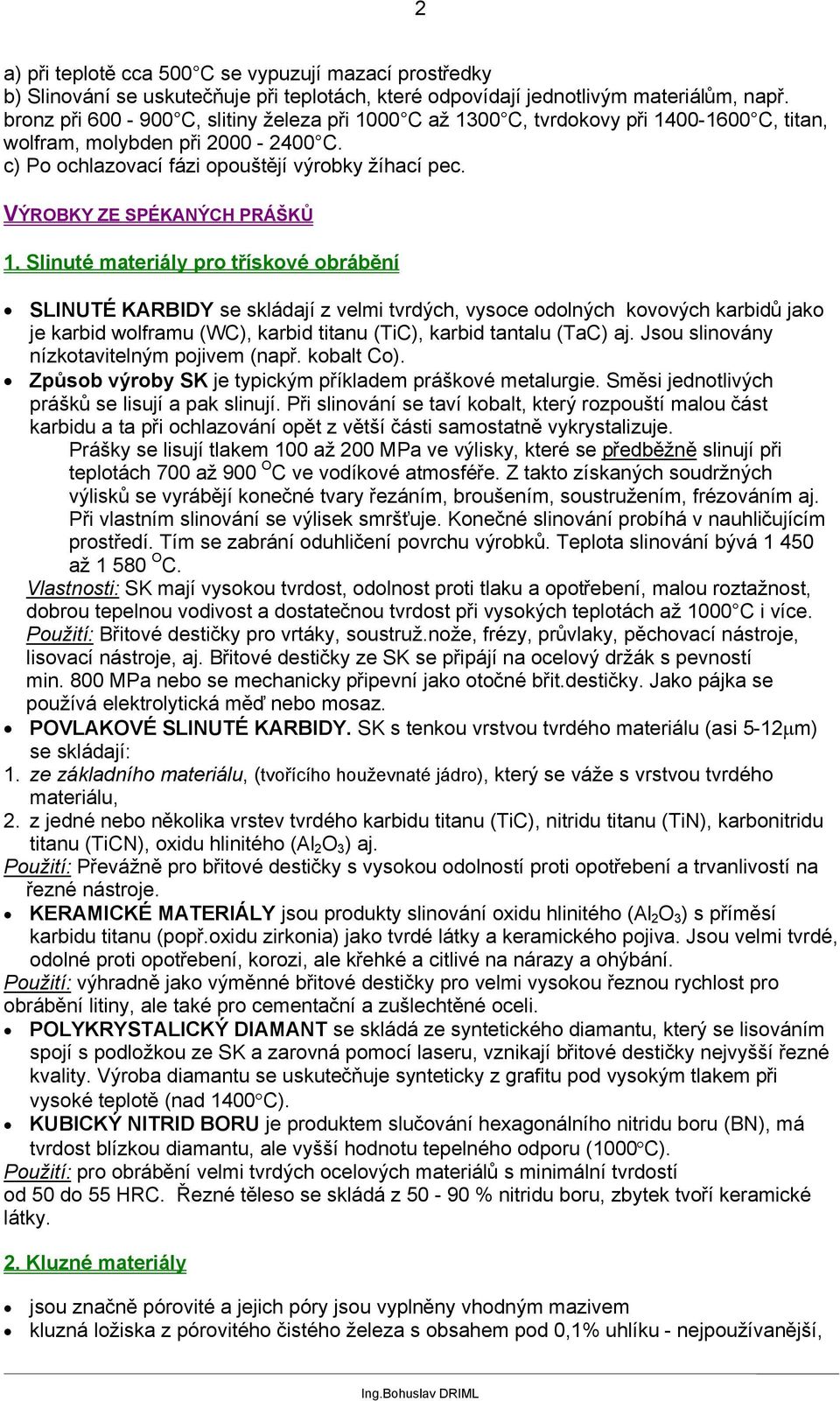

2 2 a) při teplotě cca 500 C se vypuzují mazací prostředky b) Slinování se uskutečňuje při teplotách, které odpovídají jednotlivým materiálům, např. bronz při C, slitiny železa při 1000 C až 1300 C, tvrdokovy při C, titan, wolfram, molybden při C. c) Po ochlazovací fázi opouštějí výrobky žíhací pec. VÝROBKY ZE SPÉKANÝCH PRÁŠKŮ 1. Slinuté materiály pro třískové obrábění SLINUTÉ KARBIDY se skládají z velmi tvrdých, vysoce odolných kovových karbidů jako je karbid wolframu (WC), karbid titanu (TiC), karbid tantalu (TaC) aj. Jsou slinovány nízkotavitelným pojivem (např. kobalt Co). Způsob výroby SK je typickým příkladem práškové metalurgie. Směsi jednotlivých prášků se lisují a pak slinují. Při slinování se taví kobalt, který rozpouští malou část karbidu a ta při ochlazování opět z větší části samostatně vykrystalizuje. Prášky se lisují tlakem 100 až 200 MPa ve výlisky, které se předběžně slinují při teplotách 700 až 900 O C ve vodíkové atmosféře. Z takto získaných soudržných výlisků se vyrábějí konečné tvary řezáním, broušením, soustružením, frézováním aj. Při vlastním slinování se výlisek smršťuje. Konečné slinování probíhá v nauhličujícím prostředí. Tím se zabrání oduhličení povrchu výrobků. Teplota slinování bývá až O C. Vlastnosti: SK mají vysokou tvrdost, odolnost proti tlaku a opotřebení, malou roztažnost, dobrou tepelnou vodivost a dostatečnou tvrdost při vysokých teplotách až 1000 C i více. Použití: Břitové destičky pro vrtáky, soustruž.nože, frézy, průvlaky, pěchovací nástroje, lisovací nástroje, aj. Břitové destičky ze SK se připájí na ocelový držák s pevností min. 800 MPa nebo se mechanicky připevní jako otočné břit.destičky. Jako pájka se používá elektrolytická měď nebo mosaz. POVLAKOVÉ SLINUTÉ KARBIDY. SK s tenkou vrstvou tvrdého materiálu (asi 5-12µm) se skládají: 1. ze základního materiálu, (tvořícího houževnaté jádro), který se váže s vrstvou tvrdého materiálu, 2. z jedné nebo několika vrstev tvrdého karbidu titanu (TiC), nitridu titanu (TiN), karbonitridu titanu (TiCN), oxidu hlinitého (Al 2 O 3 ) aj. Použití: Převážně pro břitové destičky s vysokou odolností proti opotřebení a trvanlivostí na řezné nástroje. KERAMICKÉ MATERIÁLY jsou produkty slinování oxidu hlinitého (Al 2 O 3 ) s příměsí karbidu titanu (popř.oxidu zirkonia) jako tvrdé látky a keramického pojiva. Jsou velmi tvrdé, odolné proti opotřebení, korozi, ale křehké a citlivé na nárazy a ohýbání. Použití: výhradně jako výměnné břitové destičky pro velmi vysokou řeznou rychlost pro obrábění litiny, ale také pro cementační a zušlechtěné oceli. POLYKRYSTALICKÝ DIAMANT se skládá ze syntetického diamantu, který se lisováním spojí s podložkou ze SK a zarovná pomocí laseru, vznikají břitové destičky nejvyšší řezné kvality. Výroba diamantu se uskutečňuje synteticky z grafitu pod vysokým tlakem při vysoké teplotě (nad 1400 C). KUBICKÝ NITRID BORU je produktem slučování hexagonálního nitridu boru (BN), má tvrdost blízkou diamantu, ale vyšší hodnotu tepelného odporu (1000 C). Použití: pro obrábění velmi tvrdých ocelových materiálů s minimální tvrdostí od 50 do 55 HRC. Řezné těleso se skládá z % nitridu boru, zbytek tvoří keramické látky. 2. Kluzné materiály jsou značně pórovité a jejich póry jsou vyplněny vhodným mazivem kluzná ložiska z pórovitého čistého železa s obsahem pod 0,1% uhlíku - nejpoužívanější,

3 3 mají velkou pevnost a snesou vyšší zatížení. Nevýhodou je malá odolnost proti korozi, proto se napouští olejem. Odolnost železa proti zadření lze zvýšit přísadou grafitu nebo mědi. pórovitý bronz s obsahem 10 % cínu a 1 až 1,5% grafitu - mohou pracovat i za sucha. Použití: kluzná ložiska, pístní kroužky, vodící pouzdra aj. 3. Třecí materiály Požadavky na třecí materiály: vysoký součinitel tření i za vysokých teplot, měkký záběr, dobrá tepelná vodivost, velká odolnost proti otěru, dostatečnou pevnost v ohybu a tlaku, odolnost proti působení vlhkosti a povětrnostním vlivům. Podle složení rozlišujeme tři druhy třecích materiálů: 1. pórovitý cínoolověný bronz s grafitem 2. pórovitý cínoolověný bronz s grafitem,křemenem (SiO 2 ), popř. azbestem a dalšími nekovovými přísadami 3. pórovitý cínoolověný bronz s grafitem, křemenem a železem Použití: třecí segmenty na obložení brzd a spojek u dopravních prostředků. 4. Spékané oceli Spékaných ocelí se vyrábí několik druhů, od velmi pórovitých s hustotou od 5 kg/dm 3 po velmi hutné součásti s vysokou pevností a tažností s hustotou nad 7,2 kg/dm 3. Použití: Hustota ρ (kg/dm 3 ) Použití Pórovitost (%) pod 5,6 filtry na naftu, oleje více než 29 5,6-6,0 ložisková pouzdra, kluzné součásti 29-23,6 6,0-6,7 méně namáhané součásti s dobrou odolností proti otěru 6,7-7,2 více namáhané součásti, pólové nástavce a materiál k napájení mědí, 23, nad 7,2 k nauhličování, kalení nejvíce namáhané součásti, materiál k nauhličení a kalení méně než 8 5. Magnetické ferity Průmyslově vyráběné ferity jsou chem. sloučeniny dvou nebo více jednoduchých feritů. Největší význam mají MnZn ferity a NiZn ferity. Mají tmavošedou až černou barvu, jsou tvrdé, málo pórovité a odolné proti korozi, jsou značně křehké. Použití: jádra elektromagnetů, feritové antény rozhlasových a TV přijímačů, transformátory

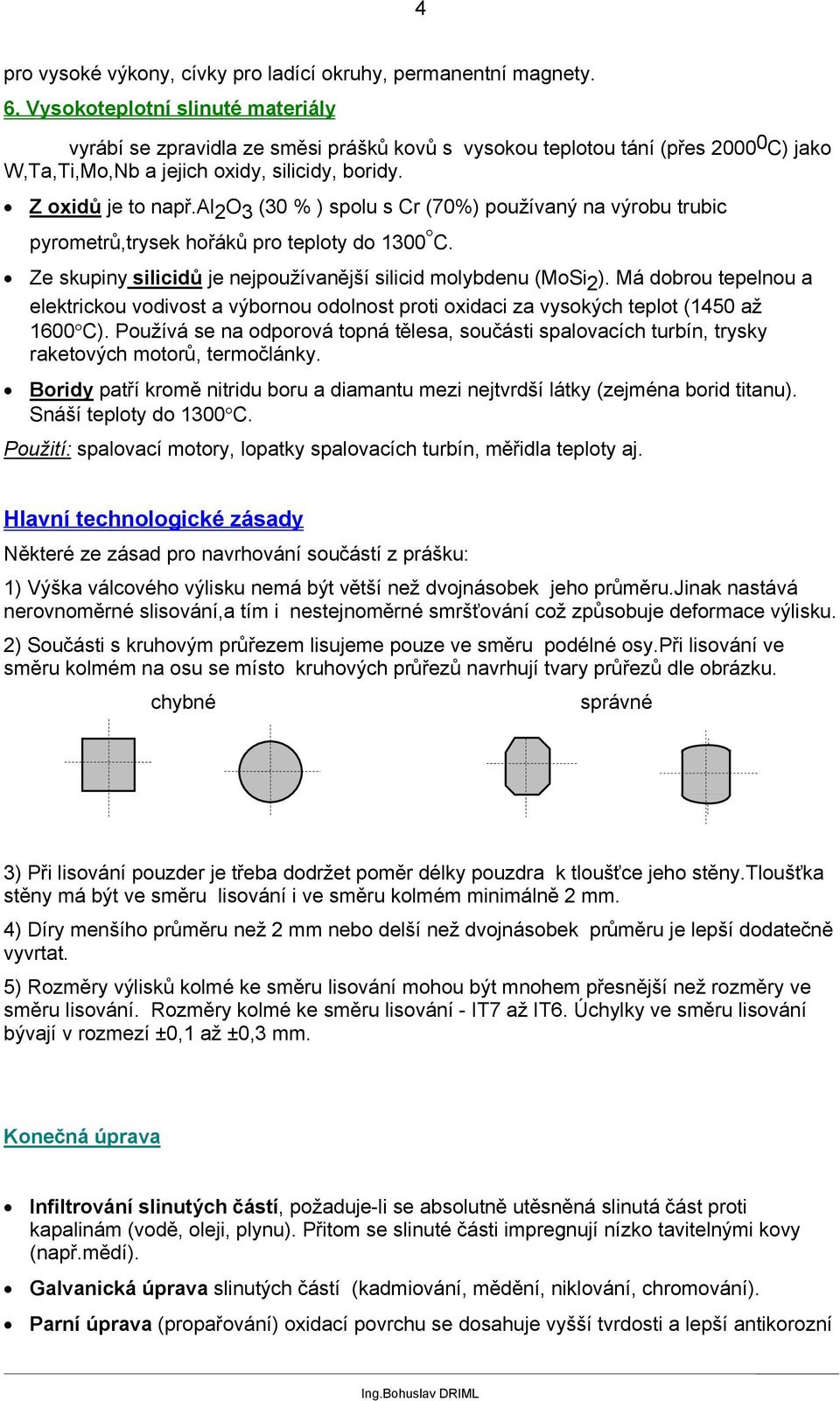

4 4 pro vysoké výkony, cívky pro ladící okruhy, permanentní magnety. 6. Vysokoteplotní slinuté materiály vyrábí se zpravidla ze směsi prášků kovů s vysokou teplotou tání (přes C) jako W,Ta,Ti,Mo,Nb a jejich oxidy, silicidy, boridy. Z oxidů je to např.al 2 O 3 (30 % ) spolu s Cr (70%) používaný na výrobu trubic pyrometrů,trysek hořáků pro teploty do 1300 C. Ze skupiny silicidů je nejpoužívanější silicid molybdenu (MoSi 2 ). Má dobrou tepelnou a elektrickou vodivost a výbornou odolnost proti oxidaci za vysokých teplot (1450 až 1600 C). Používá se na odporová topná tělesa, součásti spalovacích turbín, trysky raketových motorů, termočlánky. Boridy patří kromě nitridu boru a diamantu mezi nejtvrdší látky (zejména borid titanu). Snáší teploty do 1300 C. Použití: spalovací motory, lopatky spalovacích turbín, měřidla teploty aj. Hlavní technologické zásady Některé ze zásad pro navrhování součástí z prášku: 1) Výška válcového výlisku nemá být větší než dvojnásobek jeho průměru.jinak nastává nerovnoměrné slisování,a tím i nestejnoměrné smršťování což způsobuje deformace výlisku. 2) Součásti s kruhovým průřezem lisujeme pouze ve směru podélné osy.při lisování ve směru kolmém na osu se místo kruhových průřezů navrhují tvary průřezů dle obrázku. chybné správné 3) Při lisování pouzder je třeba dodržet poměr délky pouzdra k tloušťce jeho stěny.tloušťka stěny má být ve směru lisování i ve směru kolmém minimálně 2 mm. 4) Díry menšího průměru než 2 mm nebo delší než dvojnásobek průměru je lepší dodatečně vyvrtat. 5) Rozměry výlisků kolmé ke směru lisování mohou být mnohem přesnější než rozměry ve směru lisování. Rozměry kolmé ke směru lisování - IT7 až IT6. Úchylky ve směru lisování bývají v rozmezí ±0,1 až ±0,3 mm. Konečná úprava Infiltrování slinutých částí, požaduje-li se absolutně utěsněná slinutá část proti kapalinám (vodě, oleji, plynu). Přitom se slinuté části impregnují nízko tavitelnými kovy (např.mědí). Galvanická úprava slinutých částí (kadmiování, mědění, niklování, chromování). Parní úprava (propařování) oxidací povrchu se dosahuje vyšší tvrdosti a lepší antikorozní

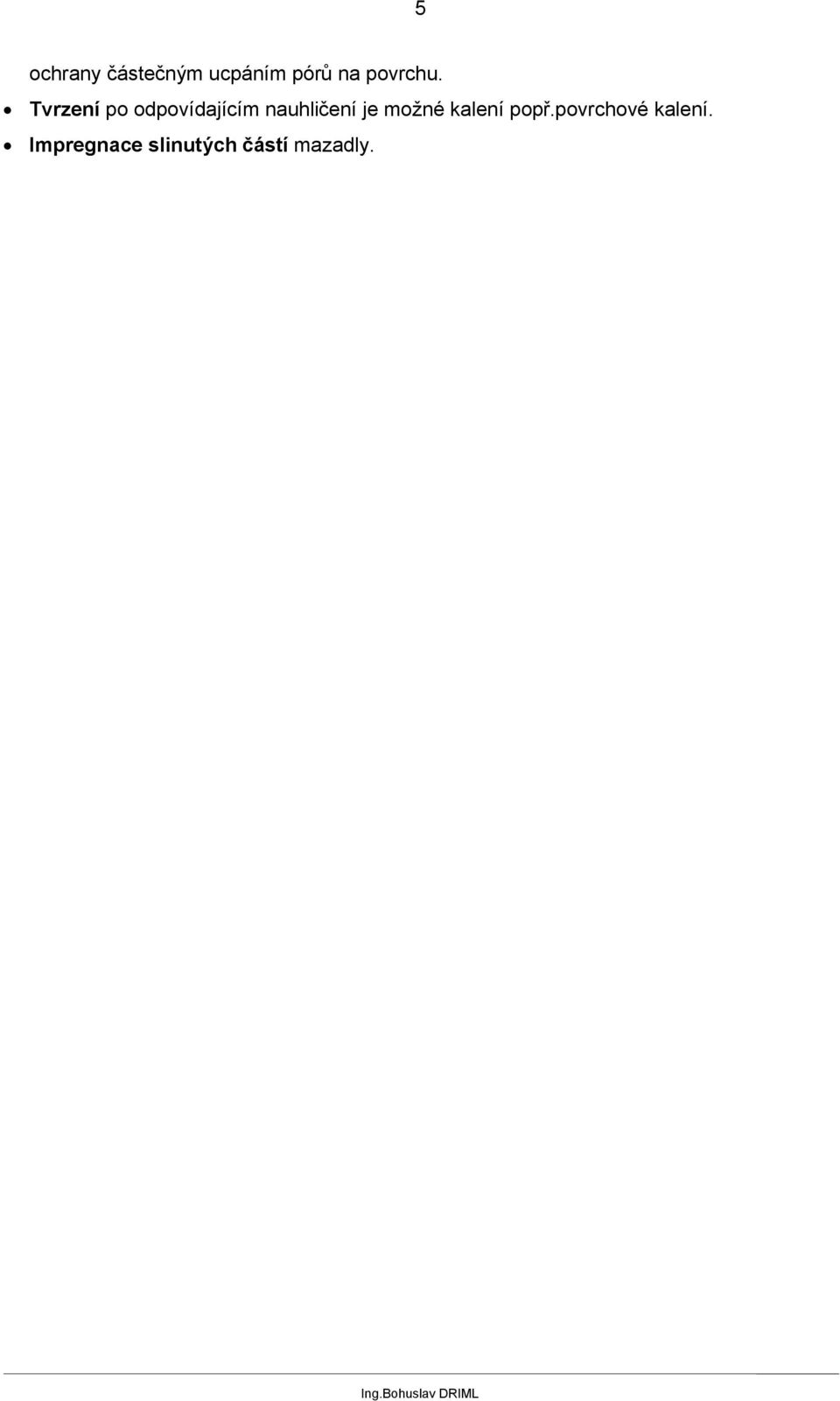

5 5 ochrany částečným ucpáním pórů na povrchu. Tvrzení po odpovídajícím nauhličení je možné kalení popř.povrchové kalení. Impregnace slinutých částí mazadly.

CENTRUM VZDĚLÁVÁNÍ PEDAGOGŮ ODBORNÝCH ŠKOL

CENTRUM VZDĚLÁVÁNÍ PEDAGOGŮ ODBORNÝCH ŠKOL Projekt: CENTRUM VZDĚLÁVÁNÍ PEDAGOGŮ ODBORNÝCH ŠKOL Kurz: Technologie třískového obrábění 1 Obsah Technologie třískového obrábění... 3 Obrábění korozivzdorných ocelí... 4 Obrábění litiny... 5 Obrábění

Více

Prášková metalurgie. Výrobní operace v práškové metalurgii

Prášková metalurgie. Výrobní operace v práškové metalurgii Prášková metalurgie Výrobní operace v práškové metalurgii Prášková metalurgie - úvod Prášková metalurgie je obor zabývající se výrobou práškových materiálů a jejich dalším zpracováním (tj. lisování, slinování,

Více

Prášková metalurgie. 1 Postup výroby slinutých materiálů. 1.1 Výroba kovových prášků. 1.2 Lisování pórovitého výlisku

Prášková metalurgie. 1 Postup výroby slinutých materiálů. 1.1 Výroba kovových prášků. 1.2 Lisování pórovitého výlisku Pomocí práškové metalurgie se vyrábí slitiny z kovů, které jsou v tekutém stavu vzájemně nerozpustné a proto netvoří slitiny nebo slitiny z vysoce tavitelných kovů (např. wolframu). 1 Postup výroby slinutých

Více

Nauka o materiálu. Přednáška č.11 Neželezné kovy a jejich slitiny

Nauka o materiálu. Přednáška č.11 Neželezné kovy a jejich slitiny Nauka o materiálu Rozdělení neželezných kovů a slitin Jako kritérium pro rozdělení do skupin se volí teplota tání s př přihlédnutím na další vlastnosti (hustota, chemická stálost..) Neželezné kovy s nízkou

Více

KONVENČNÍ FRÉZOVÁNÍ Zdeněk Zelinka

KONVENČNÍ FRÉZOVÁNÍ Zdeněk Zelinka KONVENČNÍ FRÉZOVÁNÍ Zdeněk Zelinka Frézy VY_32_INOVACE_OVZ_1_05 OPVK 1.5 EU peníze středním školám CZ.1.07/1.500/34.0116 Modernizace výuky na učilišti Název školy Název šablony Předmět Tematický celek

Více

Střední odborná škola a Střední odborné učiliště, Hradec Králové, Vocelova 1338, příspěvková organizace

Střední odborná škola a Střední odborné učiliště, Hradec Králové, Vocelova 1338, příspěvková organizace Střední odborná škola a Střední odborné učiliště, Hradec Králové, Vocelova 1338, příspěvková organizace Registrační číslo projektu: Číslo DUM: Tematická oblast: Téma: Autor: CZ.1.07/1.5.00/34.0245 VY_32_INOVACE_08_A_07

Více

Lisy působí na tvářený materiál klidným tlakem a prokovou materiál v celém průřezu. Oproti bucharům je práce na nich bez rázů a bezpečnější.

Lisy působí na tvářený materiál klidným tlakem a prokovou materiál v celém průřezu. Oproti bucharům je práce na nich bez rázů a bezpečnější. 4. Způsoby výroby nenormalizovaných polotovarů Polotovary vyráběné tvářením za tepla Nenormalizované polotovary vyráběné tvářením za tepla se vyrábí nejčastěji kováním. Při kování měníme tvar budoucího

Více

CZ.1.07/1.5.00/34.0304

CZ.1.07/1.5.00/34.0304 Technické materiály Základním materiálem používaným ve strojírenství jsou nejen kovy a jejich slitiny. Materiály v každé skupině mají z části společné, zčásti pro daný materiál specifické vlastnosti. Kovy,

Více

Informationen zu Promat 1000 C

Informationen zu Promat 1000 C Informationen zu Promat 1000 C 38 1 0 0 0 C Úspora energie snížením tepelného toku Kalciumsilikát, minerální vlákna a mikroporézní izolační desky firmy Promat zajistí výbornou tepelnou izolaci a úsporu

Více

Keramika. Technická univerzita v Liberci Nekovové materiály, 5. MI Doc. Ing. K. Daďourek 2008

Keramika. Technická univerzita v Liberci Nekovové materiály, 5. MI Doc. Ing. K. Daďourek 2008 Keramika Technická univerzita v Liberci Nekovové materiály, 5. MI Doc. Ing. K. Daďourek 2008 Tuhost a váha materiálů Keramika má největší tuhost z technických materiálů Keramika je lehčí než kovy, ale

Více

A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 3 _ N E K O V O V É T E C H N I C K É M A T

A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 3 _ N E K O V O V É T E C H N I C K É M A T A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 3 _ N E K O V O V É T E C H N I C K É M A T E R I Á L Y _ P W P Název školy: Číslo a název projektu:

Více

ŘEZNÉ MATERIÁLY. SLO/UMT1 Zdeněk Baďura

ŘEZNÉ MATERIÁLY. SLO/UMT1 Zdeněk Baďura ŘEZNÉ MATERIÁLY SLO/UMT1 Zdeněk Baďura Současný poměrně široký sortiment materiálu pro řezné nástroje ( od nástrojových ocelí až po syntetický diamant) je důsledkem dlouholetého intenzivního výzkumu a

Více

Moderní způsoby vrtání, vrtání magnetickou vrtačkou, nové typy vrtáků

Moderní způsoby vrtání, vrtání magnetickou vrtačkou, nové typy vrtáků Moderní způsoby vrtání, vrtání magnetickou vrtačkou, nové typy vrtáků Obsah... 1 Vrtání... 2 1. Moderní vrtačky... 2 1.1 Moderní stolní vrtačky... 2 1.2 Moderní sloupové vrtačky... 2 1.3 Magnetická vrtačka...

Více

Keramika spolu s dřevem, kostmi, kůží a kameny patřila mezi první materiály, které pravěký člověk zpracovával.

Keramika spolu s dřevem, kostmi, kůží a kameny patřila mezi první materiály, které pravěký člověk zpracovával. Keramika Keramika spolu s dřevem, kostmi, kůží a kameny patřila mezi první materiály, které pravěký člověk zpracovával. Chceme li definovat pojem keramika, můžeme říci, že je to materiál převážně krystalický,

Více

Polotovary vyráběné práškovou metalurgií

Polotovary vyráběné práškovou metalurgií Polotovary vyráběné práškovou metalurgií Obsah 1. Co je to prášková metalurgie? 2. Schéma procesu 3. Výhody a nevýhody práškové metalurgie 4. Postup práškové metalurgie 5. Výrobky práškové metalurgie 6.

Více

ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ. Nové trendy v povrchových úpravách materiálů chromování, komaxitování

ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ. Nové trendy v povrchových úpravách materiálů chromování, komaxitování Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Téma: Nové trendy v povrchových úpravách materiálů chromování, komaxitování Obor: Nástrojař Ročník: 1. Zpracoval(a): Pavel Rožek Střední průmyslová škola Uherský

Více

Charakteristika. Použití VLASTNOSTI MOLDMAXXL FYZIKÁLNÍ ÚDAJE

Charakteristika. Použití VLASTNOSTI MOLDMAXXL FYZIKÁLNÍ ÚDAJE 1 MOLDMAXXL 2 Charakteristika MOLDMAX XL je vysoce pevná slitina mědi s vysokou vodivostí, vyrobená firmou Brush Wellman Inc. MOLDMAX XL se používá pro výrobu různých tvarovek z plastu. Vyznačuje se následujícími

Více

3.3 Výroba VBD a druhy povlaků

3.3 Výroba VBD a druhy povlaků 3.3 Výroba VBD a druhy povlaků 3.3.1 Výroba výměnných břitových destiček Slinuté karbidy Slinuté karbidy jsou materiály vytvořené pomocí práškové metalurgie. Skládají se z tvrdých částic: karbidu wolframu

Více

V průmyslu nejužívanější technickou slitinou je ta, ve které převládá železo. Je to slitina železa s uhlíkem a jinými prvky, jenž se nazývají legury.

V průmyslu nejužívanější technickou slitinou je ta, ve které převládá železo. Je to slitina železa s uhlíkem a jinými prvky, jenž se nazývají legury. 3. TECHNICKÉ SLITINY ŽELEZA - rozdělení (oceli, litiny-šedá, tvárná, temperovaná) výroba, vlastnosti a použití - značení dle ČSN - perspektivní materiály V průmyslu nejužívanější technickou slitinou je

Více

VÝROBA TEMPEROVANÉ LITINY

VÝROBA TEMPEROVANÉ LITINY VÝROBA TEMPEROVANÉ LITINY Temperovaná litina (dříve označovaná jako kujná litina anglicky malleable iron) je houževnatý snadno obrobitelný materiál vyráběný tepelným zpracováním odlitků z bílé litiny.

Více

HCR1325 Obrábění oceli zapichováním a upichováním. Nové produkty pro obráběcí techniky. Březen 2015

HCR1325 Obrábění oceli zapichováním a upichováním. Nové produkty pro obráběcí techniky. Březen 2015 New Březen 2015 Nové produkty pro obráběcí techniky Obrábění oceli zapichováním a upichováním WNT Česká republika s.r.o. Sokolovská 250 594 01 Velké Meziříčí Tel. +420 566 522 411 Fax +420 566 522 414

Více

8. Třískové obrábění

8. Třískové obrábění 8. Třískové obrábění Třískovým obráběním rozumíme výrobu strojních součástí z polotovarů, kdy je přebytečný materiál odebírán řezným nástrojem ve formě třísek. Dynamický vývoj technologií s sebou přinesl

Více

1 ZÁKLADNÍ VLASTNOSTI TECHNICKÝCH MATERIÁLŮ Vlastnosti kovů a jejich slitin jsou dány především jejich chemickým složením a strukturou.

1 ZÁKLADNÍ VLASTNOSTI TECHNICKÝCH MATERIÁLŮ Vlastnosti kovů a jejich slitin jsou dány především jejich chemickým složením a strukturou. 1 ZÁKLADNÍ VLASTNOSTI TECHNICKÝCH MATERIÁLŮ Vlastnosti kovů a jejich slitin jsou dány především jejich chemickým složením a strukturou. Z hlediska použitelnosti kovů v technické praxi je obvyklé dělení

Více

Mgr. Ladislav Blahuta

Mgr. Ladislav Blahuta Mgr. Ladislav Blahuta Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada SLÉVÁRENSTVÍ,

Více

HSS. 44002 Technické frézy z HSS (Ø stopky 6 mm)

HSS. 44002 Technické frézy z HSS (Ø stopky 6 mm) ß Pily, pilníky, brousící nástroje a kartáče 441 Sada technických fréz z HSS (Ø stopky 6 mm) HSS Ozubení 3. 1 dílů: po 1 tech. fréze tvar válec 6 x 16 mm / 12 x 25 mm, zaoblený válec 12 x 25 mm, koule

Více

MMC kompozity s kovovou matricí

MMC kompozity s kovovou matricí MMC kompozity s kovovou matricí Přednosti MMC proti kovům Vyšší specifická pevnost (ne absolutní) Vyšší specifická tuhost (ne absolutní) Lepší únavové vlastnosti Lepší vlastnosti při vysokých teplotách

Více

1 Moderní nástrojové materiály

1 Moderní nástrojové materiály 1 Řezné materiály jsou podle ISO 513 členěné do šesti základních skupin, podle typu namáhání břitu. - Skupina P zahrnuje nástrojové materiály určené k obrábění většiny ocelí, které dávají dlouhou třísku

Více

Kovy a kovové výrobky pro stavebnictví

Kovy a kovové výrobky pro stavebnictví Kovy a kovové výrobky pro stavebnictví Rozdělení kovů kovy železné železo, litina, ocel kovy neželezné hliník, měď, zinek, olovo, cín a jejich slitiny 1. Železo a jeho slitiny výroba železa se provádí

Více

Inovace a zkvalitnění výuky prostřednictvím ICT. Obrábění. Název: Téma: Fyzikální metody obrábění 2. Ing. Kubíček Miroslav. Autor:

Inovace a zkvalitnění výuky prostřednictvím ICT. Obrábění. Název: Téma: Fyzikální metody obrábění 2. Ing. Kubíček Miroslav. Autor: Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Téma: Fyzikální metody obrábění 2 Autor: Ing. Kubíček

Více

TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika

TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008 Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku konstrukčních ocelí

Více

Koroze. Samovolně probíhající nevratný proces postupného narušování a znehodnocování materiálů chemickými a fyzikálněchemickými vlivy prostředí

Koroze. Samovolně probíhající nevratný proces postupného narušování a znehodnocování materiálů chemickými a fyzikálněchemickými vlivy prostředí Koroze Samovolně probíhající nevratný proces postupného narušování a znehodnocování materiálů chemickými a fyzikálněchemickými vlivy prostředí Korozní činitelé Vnitřní: čistota kovu chemické složení způsob

Více

OBRÁBĚNÍ ŽÁRUVZDORNÝCH KERAMICKÝCH MATERIÁLŮ FRÉZOVÁNÍM

OBRÁBĚNÍ ŽÁRUVZDORNÝCH KERAMICKÝCH MATERIÁLŮ FRÉZOVÁNÍM OBRÁBĚNÍ ŽÁRUVZDORNÝCH KERAMICKÝCH MATERIÁLŮ FRÉZOVÁNÍM ON THE MILLING OF REFRACTORY CERAMIC MATERIALS DIPLOMOVÁ PRÁCE MASTER'S THESIS AUTOR PRÁCE AUTHOR Bc. MILAN REITER VEDOUCÍ PRÁCE SUPERVISOR prof.

Více

OTĚRUVZDORNÉ POVRCHOVÉ ÚPRAVY. Jan Suchánek ČVUT FS, ÚST

OTĚRUVZDORNÉ POVRCHOVÉ ÚPRAVY. Jan Suchánek ČVUT FS, ÚST OTĚRUVZDORNÉ POVRCHOVÉ ÚPRAVY Jan Suchánek ČVUT FS, ÚST Úvod Povrchové úpravy zlepšující tribologické charakteristiky kovových materiálů: A) Povrchové vrstvy a povlaky s vysokou tvrdostí pro podmínky adhezívního

Více

KLUZNÁ LOŽISKA Vysoká škola technická a ekonomická v Českých Budějovicích

KLUZNÁ LOŽISKA Vysoká škola technická a ekonomická v Českých Budějovicích KLUZNÁ LOŽISKA Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů

Více

Vývoj - grafické znázornění

Vývoj - grafické znázornění Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10; s platností do r. 2016 v návaznosti na platnost norem. Zákaz šíření a modifikace těchto materiálů. Děkuji Ing. D.

Více

Hlavní skupina. Změna charakteristik. Označení Obráběný materiál Příklad užití a podmínky užití

Hlavní skupina. Změna charakteristik. Označení Obráběný materiál Příklad užití a podmínky užití Příloha č.4 Slinuté karbidy typu P P P01 P10 P20 P30 P40 P50 Ocel, ocelolitina Ocel, ocelolitina, temperovaná litina Ocel, ocelolitina s pískem a lunkry Ocel, ocelolitina, střední nebo nižší pevnosti,

Více

Obrábění titanu a těžkoobrobitelných slitin soustružením. Jakub Diviš

Obrábění titanu a těžkoobrobitelných slitin soustružením. Jakub Diviš Obrábění titanu a těžkoobrobitelných slitin soustružením Jakub Diviš Bakalářská práce 2012 ABSTRAKT V bakalářské práci se budu věnovat konstrukčnímu návrhu břitové destičky pro obrábění těžkoobrobitelných

Více

III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Sostružnické nože- učební materiál

III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Sostružnické nože- učební materiál Číslo projektu CZ.1.07/1.5.00/34.0514 Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Soustružení, vy_32_inovace_ma_24_12 Autor Jaroslav Kopecký

Více

Protahování, protlačování

Protahování, protlačování Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Protahování, protlačování Ing. Kubíček Miroslav

Více

Nikl a jeho slitiny. Ing. David Hrstka, Ph.D. -IWE

Nikl a jeho slitiny. Ing. David Hrstka, Ph.D. -IWE Nikl a jeho slitiny Ing. David Hrstka, Ph.D. -IWE NIKL A JEHO SLITINY Nikl je drahý feromagnetický kov s velmi dobrou korozní odolností. Podle pevnosti by patřil spíš do skupiny střední (400 450 MPa),

Více

Konstrukční materiály pro stavbu kotlů

Konstrukční materiály pro stavbu kotlů Konstrukční materiály pro stavbu kotlů Hlavní materiály pro stavbu kotlů jsou: materiály kovové trubky prvky nosné konstrukce materiály keramické šamotové cihly, šamotové tvarovky žárobeton Specifické

Více

Povrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007

Povrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Povrchové kalení Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Vlastnosti rychlých ohřevů Ohřívá se jen povrchová vrstva Ohřev

Více

OTĚRUVZDORNÉ POVLAKY VYTVÁŘENÉ METODAMI ŽÁROVÉHO NÁSTŘIKU

OTĚRUVZDORNÉ POVLAKY VYTVÁŘENÉ METODAMI ŽÁROVÉHO NÁSTŘIKU OTĚRUVZDORNÉ POVLAKY VYTVÁŘENÉ METODAMI ŽÁROVÉHO NÁSTŘIKU Ing. Alexander Sedláček S.A.F. Praha, spol. s r.o. 1. Úvod, princip 2. Přehled metod vytváření ochranných povlaků 3. Použití technologií žárového

Více

Strojní obrábění. 1 obráběná plocha; 2 obrobená plocha; 3 řezná plocha

Strojní obrábění. 1 obráběná plocha; 2 obrobená plocha; 3 řezná plocha Strojní obrábění 1. Základy teorie třískového obrábění 1.1 Pohyby při strojním obrábění Různé části strojů, přístrojů a zařízení, ale také výrobky denní potřeby se vyrábějí obráběním na obráběcích strojích,

Více

Pístové spalovací motory 2 pohyblivé části motoru

Pístové spalovací motory 2 pohyblivé části motoru Předmět: Ročník: Vytvořil: Datum: Silniční vozidla třetí NĚMEC V. 28.8.2013 Název zpracovaného celku: Pístové spalovací motory 2 pohyblivé části motoru Pohyblivé části motoru rozdělíme na dvě skupiny:

Více

Supertvrdé řezné materiály a jejich efektivní využití. Josef Vintr

Supertvrdé řezné materiály a jejich efektivní využití. Josef Vintr Supertvrdé řezné materiály a jejich efektivní využití Josef Vintr Bakalářská práce 2006 ***nascannované zadání s. 1*** ***nascannované zadání s. 2*** ABSTRAKT Bakalářská práce je zaměřena na supertvrdé

Více

Povrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007

Povrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Povrchové kalení Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Vlastnosti rychlých ohřevů Ohřívá se jen povrchová vrstva Ohřev

Více

05 Technické materiály - litina, neželezné kovy

05 Technické materiály - litina, neželezné kovy Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009 05 Technické materiály - litina, neželezné kovy Vyrábí se ze surového železa a odpadových surovin převážně

Více

Téma č. 88 - obor Obráběcí práce, Zámečnické práce a údržba/strojírenská technologie. Neželezné kovy

Téma č. 88 - obor Obráběcí práce, Zámečnické práce a údržba/strojírenská technologie. Neželezné kovy Téma č. 88 - obor Obráběcí práce, Zámečnické práce a údržba/strojírenská technologie Neželezné kovy V technické praxi se používá velké množství neželezných kovů a slitin. Nejvíc používané technické neželezné

Více

Tento dokument vznikl v rámci projektu Zkvalitnění výuky prostřednictvím ICT Registrační číslo: CZ.1.07/1.5.00/34.0459.

Tento dokument vznikl v rámci projektu Zkvalitnění výuky prostřednictvím ICT Registrační číslo: CZ.1.07/1.5.00/34.0459. Tento dokument vznikl v rámci projektu Zkvalitnění výuky prostřednictvím ICT Registrační číslo: CZ.1.07/1.5.00/34.0459 Autor: Ing. Jaroslav Zikmund Datum vytvoření: 12. 11. 2012 Ročník: II. Předmět: Motorová

Více

OCELI A LITINY. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu

OCELI A LITINY. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu OCELI A LITINY Ing. V. Kraus, CSc. 1 OCELI Označování dle ČSN 1 Ocel (tvářená) Jakostní Tř. 10 a 11 - Rm. 10 skupina oceli Tř. 12 a_ 16 (třída) 3 obsah všech leg. prvků /%/ Význačné vlastnosti. Druh tepelného

Více

Katalogové listy slévárenského nářadí

Katalogové listy slévárenského nářadí Katalogové listy slévárenského nářadí Licí naběračky kvalita 00 C Vyrobené lisování z plechu. Provedení půlkulové nebo se zvýšenou hranou. Průměr D(mm) Výška H(mm) Síla plechu s(mm) Výška H1(mm) N60 60

Více

Kovové povlaky. Kovové povlaky. Z hlediska funkce. V el. vodivém prostředí. velmi ušlechtilé méně ušlechtile (vzhledem k železu) tloušťka pórovitost

Kovové povlaky. Kovové povlaky. Z hlediska funkce. V el. vodivém prostředí. velmi ušlechtilé méně ušlechtile (vzhledem k železu) tloušťka pórovitost Kovové povlaky Kovové povlaky Kovové povlaky velmi ušlechtilé méně ušlechtile (vzhledem k železu) Z hlediska funkce tloušťka pórovitost V el. vodivém prostředí katodický anodický charakter 2 Kovové povlaky

Více

TEMATICKÉ OKRUHY PRO OPAKOVÁNÍ K MATURITNÍ ZKOUŠCE

TEMATICKÉ OKRUHY PRO OPAKOVÁNÍ K MATURITNÍ ZKOUŠCE strana: 1/5 TEMATICKÉ OKRUHY PRO OPAKOVÁNÍ K MATURITNÍ ZKOUŠCE Název předmětu u maturitní zkoušky: Strojnictví Studijní obor: 23-45-L/001 Mechanik seřizovač Školní rok: 2012 2013 Témata: 1. Výroba surového

Více

Základní informace o wolframu

Základní informace o wolframu Základní informace o wolframu 1 Wolfram objevili roku 1793 páni Fausto de Elhuyar a Juan J. de Elhuyar. Jedná se o šedobílý těžký tažný tvrdý polyvalentní kovový element s vysokým bodem tání, který se

Více

Svařování svazkem elektronů

Svařování svazkem elektronů Svařování svazkem elektronů RNDr.Libor Mrňa, Ph.D. 1. Princip 2. Interakce elektronů s materiálem 3. Konstrukce elektronové svářečky 4. Svařitelnost materiálů, svařovací parametry 5. Příklady 6. Vrtání

Více

SEZNAM TÉMAT Z ODBORNÝCH PŘEDMĚTŮ STROJÍRENSKÝCH

SEZNAM TÉMAT Z ODBORNÝCH PŘEDMĚTŮ STROJÍRENSKÝCH 1 SEZNAM TÉMAT Z ODBORNÝCH PŘEDMĚTŮ STROJÍRENSKÝCH Školní rok: 2012/2013 Obor: 23-51-H/01 Strojní mechanik 1. Ruční zpracování kovů orýsování - co je to orýsování, rýsovací nářadí a pomůcky, postup při

Více

Registrační číslo projektu: CZ.1.07/1.4.00/21.2939. Název projektu: Investice do vzdělání - příslib do budoucnosti. Číslo přílohy: VY_52_INOVACE_CH9.

Registrační číslo projektu: CZ.1.07/1.4.00/21.2939. Název projektu: Investice do vzdělání - příslib do budoucnosti. Číslo přílohy: VY_52_INOVACE_CH9. Registrační číslo projektu: CZ.1.07/1.4.00/21.2939 Název projektu: Investice do vzdělání - příslib do budoucnosti Číslo přílohy: VY_52_INOVACE_CH9.3 Autor Datum vytvoření vzdělávacího materiálu Datum ověření

Více

MENDELOVA ZEMĚDĚLSKÁ A LESNICKÁ UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE

MENDELOVA ZEMĚDĚLSKÁ A LESNICKÁ UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE MENDELOVA ZEMĚDĚLSKÁ A LESNICKÁ UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE BRNO 2008 PAVEL ROSENBERG Mendelova zemědělská a lesnická univerzita v Brně Agronomická fakulta Ústav techniky a automobilové

Více

Okruh otázek s odpověďmi pro vstupní test.

Okruh otázek s odpověďmi pro vstupní test. Č.programu CZ.1.07/1.1.36/01.0004 Střední škola řemesel a služeb Moravské Budějovice Tovačovského sady 79, 676 02 Moravské Budějovice IČO: 00055069, tel.: 568 421 496, fax: 568 420 117 webové stránky školy:

Více

Svařování plamenem nebo plamenové svařování patří mezi tavné metody svařování.

Svařování plamenem nebo plamenové svařování patří mezi tavné metody svařování. Svařování plamenem Svařování plamenem nebo plamenové svařování patří mezi tavné metody svařování. Využívá teplo dodávané spalováním směsi hořlavého plynu a kyslíku pro natavení svarových ploch a roztavení

Více

42 X X X X. X X Hutní skupina. Pořadové číslo slitiny Sudé tvářené Liché - slévárenské

42 X X X X. X X Hutní skupina. Pořadové číslo slitiny Sudé tvářené Liché - slévárenské 9. NEŽELEZNÉ KOVY Význam - specifické vlastnosti - i malá množství rozhodují o spolehlivosti, výkonu a využití celého zařízení (součásti elektrických obvodů, kontakty, pružiny, korozně a tepelně namáhané

Více

Základy konzervace pro archeology (UA / A0018) Cvičení průzkum kovových předmětů identifikace kovů

Základy konzervace pro archeology (UA / A0018) Cvičení průzkum kovových předmětů identifikace kovů Základy konzervace pro archeology (UA / A0018) Cvičení průzkum kovových předmětů identifikace kovů V současnosti je pro zjišťování materiálového složení kovových archeologických předmětů nejčastěji využíváno

Více

ELEKTROLYTICKY VYLUČOVANÉ KOMPOZITNÍ POVLAKY (ECC) JAKO POVRCHOVÁ OCHRANA ODOLNÁ PROTI OPOTŘEBENÍ VE STROJÍRENSTVÍ

ELEKTROLYTICKY VYLUČOVANÉ KOMPOZITNÍ POVLAKY (ECC) JAKO POVRCHOVÁ OCHRANA ODOLNÁ PROTI OPOTŘEBENÍ VE STROJÍRENSTVÍ ELEKTROLYTICKY VYLUČOVANÉ KOMPOZITNÍ POVLAKY (ECC) JAKO POVRCHOVÁ OCHRANA ODOLNÁ PROTI OPOTŘEBENÍ VE STROJÍRENSTVÍ František Kristofory, Miroslav Mohyla, Petr Kania a Jaromír Vítek b a VŠB-TU Ostrava,

Více

KATALOG NÁSTROJŮ PRO OBRÁBĚNÍ

KATALOG NÁSTROJŮ PRO OBRÁBĚNÍ 2014/01 tool design & production KATALOG NÁSTROJŮ PRO OBRÁBĚNÍ FRÉZY PRO VÝROBU FOREM Z TVRDOKOVU FRÉZY VÁLCOVÉ NÁSTROJE PRO OBRÁBĚNÍ HLINÍKU NÁSTROJE PRO OBRÁBĚNÍ GRAFITU NÁSTROJE SPECIÁLNÍ A ZAKÁZKOVÉ

Více

Nauka o materiálu. Přednáška č.12 Keramické materiály a anorganická nekovová skla

Nauka o materiálu. Přednáška č.12 Keramické materiály a anorganická nekovová skla Nauka o materiálu Přednáška č.12 Keramické materiály a anorganická nekovová skla Úvod Keramika a nekovová skla jsou ve srovnání s kovy velmi křehké. Jejich pevnost v tahu je nízká a finálnímu lomu nepředchází

Více

Ing. Petra Cihlářová. Odborný garant: Doc. Ing. Miroslav Píška, CSc.

Ing. Petra Cihlářová. Odborný garant: Doc. Ing. Miroslav Píška, CSc. Vysoké učení technické v Brně Fakulta strojního inženýrství Ústav strojírenské technologie Odbor obrábění Téma: 10. cvičení - Broušení Okruhy: Druhy brusek, účel a využití Základní druhy brousicích materiálů

Více

Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009

Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009 Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009 Prvky III. A skupiny Nejdůležitějším a technicky nejvýznamnější kov této skupiny je hliník. Kromě hliníku jsou

Více

Požadavky na technické materiály

Požadavky na technické materiály Základní pojmy Katedra materiálu, Strojní fakulta Technická univerzita v Liberci Základy materiálového inženýrství pro 1. r. Fakulty architektury Doc. Ing. Karel Daďourek, 2010 Rozdělení materiálů Požadavky

Více

Vliv geometrie ostří výstružníků na obrábění otvorů. Lukáš Obr

Vliv geometrie ostří výstružníků na obrábění otvorů. Lukáš Obr Vliv geometrie ostří výstružníků na obrábění otvorů Lukáš Obr Bakalářská práce 2010 1) zákon č. 111/1998 Sb. o vysokých školách a o změně a doplnění dalších zákonů (zákon o vysokých školách), ve znění

Více

kapitola 81- tabulková část

kapitola 81- tabulková část 8100 00 00 00/80 OSTATNÍ OBECNÉ KOVY; CERMETY; VÝROBKY Z NICH 8101 00 00 00/80 Wolfram a výrobky z něho, včetně odpadu a šrotu 8101 10 00 00/80 - Prášek - 5 PRO:MM DURX 8101 94 00 00/10 - Ostatní: 8101

Více

Zvyšování kvality výuky technických oborů

Zvyšování kvality výuky technických oborů Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.6 Svářečská a karosářská odbornost Kapitola

Více

Vysoká efektivita s kvalitou HSS

Vysoká efektivita s kvalitou HSS New Červen 2017 Nové produkty pro obráběcí techniky Vysoká efektivita s kvalitou HSS Nový vrták HSS-E-PM UNI vyplňuje mezeru mezi HSS a TK vrtáky TOTAL TOOLING=KVALITA x SERVIS 2 WNT Česká republika s.r.o.

Více

42 28XX nízko středně legované oceli na odlitky odlévané jiným způsobem než do pískových forem 42 29XX vysoko legované oceli na odlitky

42 28XX nízko středně legované oceli na odlitky odlévané jiným způsobem než do pískových forem 42 29XX vysoko legované oceli na odlitky Oceli na odlitky Oceli třídy 26: do 0,6 % C součásti elektrických strojů, ložiska vozidel, armatury a součásti parních kotlů a turbín, na součásti spalovacích motorů Oceli tříd 27 a 28: legovány Mn a Si,

Více

Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009

Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009 Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009 Prvky IV. A skupiny Uhlík (chemická značka C, latinsky Carboneum) je chemický prvek, který je základem všech

Více

MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY

MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY ALBROMET 200 2 ALBROMET 200 V 3 ALBROMET 220 Ni 4 ALBROMET 260 Ni 5 ALBROMET 300 6 ALBROMET 300 HSC 7 ALBROMET 340 8 ALBROMET 340 HSC 9 ALBROMET 380 10 ALBROMET

Více

Od specialistů na vysoce vyspělou keramiku

Od specialistů na vysoce vyspělou keramiku VYSOCE VYSPĚLÁ KERAMIKA Od specialistů na vysoce vyspělou keramiku T H E C E R A M I C E X P E R T S Ferrostaal/Hauke Dressler SPECIALISTÉ NA BEZPEČNOST A FUNKČNOST Většinou nejsou vidět, ale hrají důležitou

Více

Úvod... 5 Výbìr materiálu... 5. Volba základního kauèuku... 5 Volba pryží pro tìsnìní... 6. Volba typu tìsnìní... 7. Montážní pokyny...

Úvod... 5 Výbìr materiálu... 5. Volba základního kauèuku... 5 Volba pryží pro tìsnìní... 6. Volba typu tìsnìní... 7. Montážní pokyny... Obsah Úvod... 5 Výbìr materiálu... 5 Volba základního kauèuku... 5 Volba pryží pro tìsnìní... 6 Volba typu tìsnìní... 7 Montážní pokyny... 7 Technické požadavky... 7 Balení... 7 Skladování... 7 Konstrukèní

Více

Zavěšené podhledy z desek na různých nosných konstrukcích s požární odolností 30-180 minut. nehořlavé desky KL GB 01

Zavěšené podhledy z desek na různých nosných konstrukcích s požární odolností 30-180 minut. nehořlavé desky KL GB 01 Zavěšené podhledy z desek na různých nosných konstrukcích s požární odolností 30-180 minut nehořlavé desky KL GB 01 Velmi lehká a pevná nehořlavá deska vyrobena z vermikulitu a anorganického pojiva, -potažena

Více

Metalografie ocelí a litin

Metalografie ocelí a litin Metalografie ocelí a litin Metalografie se zabývá pozorováním a zkoumáním vnitřní stavby neboli struktury kovů a slitin. Dále také stanoví, jak tato struktura souvisí s chemickým složením, teplotou a tepelným

Více

C Cr V Mo W Mn 0,55 % 4,55 % 1,00 % 2,75% 2,15% 0,50%

C Cr V Mo W Mn 0,55 % 4,55 % 1,00 % 2,75% 2,15% 0,50% NÁSTROJOVÁ OCEL CPM 1 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo W Mn 0,55 % 4,55 % 1,00 % 2,75% 2,15% 0,50% CPM 1 V je nově vyvinutá, extrémně houževnatá nástrojová ocel pro práci za tepla,

Více

C Cr V Mo W Si Mn 1,35% 4,25 % 4,00 % 4,50% 5,75% 0,30% 0,30%

C Cr V Mo W Si Mn 1,35% 4,25 % 4,00 % 4,50% 5,75% 0,30% 0,30% NÁSTROJOVÁ OCEL CPM REX M4 Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo W Si Mn 1,35% 4,25 % 4,00 % 4,50% 5,75% 0,30% 0,30% CPM REX M4 Pro speciální aplikace vyvinutá vysokovýkonná rychlořezná ocel.

Více

11CZ17680014SP0895 4000 1 5.1.2011 Celní úřad Praha D1 CZ176800 Spojené státy americké US 8481809990 90 2.000

11CZ17680014SP0895 4000 1 5.1.2011 Celní úřad Praha D1 CZ176800 Spojené státy americké US 8481809990 90 2.000 Doklad Rezim CisloPolozky DatumPropusteni NazevCelnihoUradu KodCelnihoUtvaru ZemeUONazev ZemePuvoduKod PolozkaKn TARICKod MnozstviMJ PopisZbozi Hmotnost CelniHodnota PopisZB ROKMESIC aj pro potrubí kotle

Více

C Cr V Mo Mn Si 2,30% 14,00 % 9,00 % 1,30% 0,50% 0,50%

C Cr V Mo Mn Si 2,30% 14,00 % 9,00 % 1,30% 0,50% 0,50% NÁSTROJOVÁ OCEL CPM 420 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo Mn Si 2,30% 14,00 % 9,00 % 1,30% 0,50% 0,50% CPM 420 V je nová korozivzdorná a současně vysoce otěruvzdorná ocel, vyráběná

Více

ROZDĚLENÍ, VLASTNOSTI A POUŽITÍ MATERIÁLŮ

ROZDĚLENÍ, VLASTNOSTI A POUŽITÍ MATERIÁLŮ Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10; platnost do r. 2016 v návaznosti na použité normy. Zákaz šířění a modifikace těchto materálů. Děkuji Ing. D. Kavková

Více

Identifikace zkušebního postupu/metody PP 621 1.01 (ČSN ISO 9556, ČSN ISO 4935) PP 621 1.02 (ČSN EN 10276-2, ČSN 42 0525)

Identifikace zkušebního postupu/metody PP 621 1.01 (ČSN ISO 9556, ČSN ISO 4935) PP 621 1.02 (ČSN EN 10276-2, ČSN 42 0525) List 1 z 9 Pracoviště zkušební laboratoře: Odd. 621 Laboratoř chemická, fázová a korozní Protokoly o zkouškách podepisuje: Ing. Karel Malaník, CSc. ředitel Laboratoří a zkušeben Ing. Vít Michenka zástupce

Více

ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA STROJNÍ

ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA STROJNÍ ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA STROJNÍ Studijní program: N2301 Strojní inženýrství Studijní obor: 2303T004 Strojírenská technologie technologie obrábění DIPLOMOVÁ PRÁCE Vliv úpravy hlavního břitu

Více

EVROPSKÝ PARLAMENT. Dokument ze zasedání

EVROPSKÝ PARLAMENT. Dokument ze zasedání EVROPSKÝ PARLAMENT 2004 Dokument ze zasedání 2009 C6-0223/2005 2003/0139(COD) CS 07/07/2005 Společný postoj Společný postoj Rady ze dne 24. června 2005 k přijetí nařízení Evropského parlamentu a Rady o

Více

P O N U K O V Ý L I S T

P O N U K O V Ý L I S T NABÍDKOVÝ LIST CTR 550 Pilous Železná 9, 619 00 Brno, Czech Republic Tel.: +420 543 25 20 10 e-mail: wood@pilous.cz, www.pilous.cz Max. (mm) 3110 27 35 0,9 mm 550 400 365 365 Max. průměr kmene 550 mm Délka

Více

Základní pojmy. T = ϑ + 273,15 [K], [ C] Definice teploty:

Základní pojmy. T = ϑ + 273,15 [K], [ C] Definice teploty: Definice teploty: Základní pojmy Fyzikální veličina vyjadřující míru tepelného stavu tělesa Teplotní stupnice Termodynamická (Kelvinova) stupnice je určena dvěma pevnými body: absolutní nula (ustává termický

Více

PÁJENÍ. Osnova učiva: Druhy pájek. Předmět: Ročník: Vytvořil: Datum: STT první Jindřich RAYNOCH 31.10.2012 Název zpracovaného celku: PÁJENÍ A LEPENÍ

PÁJENÍ. Osnova učiva: Druhy pájek. Předmět: Ročník: Vytvořil: Datum: STT první Jindřich RAYNOCH 31.10.2012 Název zpracovaného celku: PÁJENÍ A LEPENÍ Předmět: Ročník: Vytvořil: Datum: STT první Jindřich RAYNOCH 31.10.2012 Název zpracovaného celku: PÁJENÍ A LEPENÍ PÁJENÍ Osnova učiva: Úvod Rozdělení pájek Význam tavidla Metody pájení Stroje a zařízení

Více

A07-3 - Polyuret. tmely Weicon

A07-3 - Polyuret. tmely Weicon A07-3 - Polyuret. tmely Weicon AQUA - FLEX ČERNÝ 310ml -NO- VINKA- obj. číslo: 9453970 Lepicí a těsnící látka, flexibilní, pevná, odolná Speciální lepicí a těsnící látka pro široké spektrum aplikací, zejména

Více

METODA FSW FRICTION STIR WELDING

METODA FSW FRICTION STIR WELDING METODA FSW FRICTION STIR WELDING RNDr. Libor Mrňa, Ph.D. 1. Princip metody 2. Mikrostruktura svaru 3. Svařovací fáze 4. Svařovací nástroje 5. Svařitelnost materiálů 6. Svařovací zařízení 7. Varianty metody

Více

VLASTNOSTI KOMPOZITNÍCH POVLAKŮ S KATODICKY VYLUČOVANOU MATRICÍ

VLASTNOSTI KOMPOZITNÍCH POVLAKŮ S KATODICKY VYLUČOVANOU MATRICÍ VLASTNOSTI KOMPOZITNÍCH POVLAKŮ S KATODICKY VYLUČOVANOU MATRICÍ Pavel Adamiš Miroslav Mohyla Vysoká škola báňská -Technická univerzita Ostrava, 17. listopadu 15, 708 33, Ostrava - Poruba, ČR Abstract In

Více

Předmět: Stroje a zařízení v oděvní výrobě. Strojní šicí jehla,,povrchové úpravy yjehel Nové trendy jehel. Ing. Katarína Zelová, Ph.D.

Předmět: Stroje a zařízení v oděvní výrobě. Strojní šicí jehla,,povrchové úpravy yjehel Nové trendy jehel. Ing. Katarína Zelová, Ph.D. Předmět: Strojní šicí jehla,,povrchové úpravy yjehel Nové trendy jehel Špice a hroty jehel Ing. Katarína Zelová, Ph.D. STROJNÍ ŠICÍ JEHLA 2 Strojní šicí jehla je finálním členem ústrojí pohybu jehly její

Více

3.1 Druhy karbidů a povlaků od firmy Innotool

3.1 Druhy karbidů a povlaků od firmy Innotool KARBIDY A POVLAKY 3.1 Druhy karbidů a povlaků od firmy Innotool 3.1.1 Nepovlakované karbidy IN04S IN05S IN10K IN15K IN30M K10-K20 M10-M20 K10-K25 K20-K50 Jemnozrnný karbid pro obrábění Al slitin s vyšším

Více

V Y _ 3 2 _ I N O V A C E _ 1 3 0 2 _ N E Ž E L E Z N É K O V Y _ P W P A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A

V Y _ 3 2 _ I N O V A C E _ 1 3 0 2 _ N E Ž E L E Z N É K O V Y _ P W P A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 2 _ N E Ž E L E Z N É K O V Y _ P W P A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A Název školy: Číslo a název projektu: Číslo a název šablony

Více

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud:

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud: OK TUBRODUR 14.70 EN 14700: T Z Fe14 Plněná elektroda pro tvrdé návary s velmi vysokou odolností proti opotřebení tvrdými a zrnitými minerály jako pískem, rudou, kamenivem, půdou apod. Otěruvzdornost je

Více

OK SFA/AWS A 5.11: (NiTi3)

OK SFA/AWS A 5.11: (NiTi3) OK 92.05 SFA/AWS A 5.11: EN ISO 14172: E Ni-1 E Ni2061 (NiTi3) Obalená elektroda, určená ke svařování tvářených i litých dílů z čistého niklu. Lze použít i pro heterogenní svary rozdílných kovů jako niklu

Více

Vliv volby nástroje na parametry řezného procesu. Lukáš Matula

Vliv volby nástroje na parametry řezného procesu. Lukáš Matula Vliv volby nástroje na parametry řezného procesu Lukáš Matula Bakalářská práce 2012 ABSTRAKT Tato práce se zaměřuje na proces frézování a testování různých frézovacích nástrojů. Zkoumá různé typy nástrojů

Více
