Obsah balení Bezpečnostní pokyny:

Rozměr: px
Začít zobrazení ze stránky:

Download "Obsah balení Bezpečnostní pokyny:"

Transkript

1

2 Obsah Bezpečnostní pokyny... 3 Popis funkce systému... 5 Využití systému... 5 Umístění solárního systému... 6 Popis montáže... 7 Schéma instalace Zprovoznění topné patrony Technické specifikace Údržba... 18

3 Děkujeme za zakoupení solárního kolektoru TUBOSOL NP. Tento manuál popisuje funkci, sestavení a instalaci trubicového solárního kolektoru pro ohřev vody. Instalace a uvedení do provozu musí být provedeny kvalifikovanou osobou, která je seznámena s tímto manuálem a obecně platnými bezpečnostními a technickými předpisy. Obsah balení: ocelová konstrukce (pro umístění na rovnou střechu), odrazová zrcadla, solární nádrž, malá plnící nádrž pro automatické doplňování vody, vakuové trubice, sada šroubů a matic, protiprachové silikonové kroužky, náhradní silikonové těsnění, el. topná patrona (nainstalovaná v zásobníku). Bezpečnostní pokyny: - Před uvedením do provozu se ujistěte, že solární kolektor nebyl vystaven slunci a vakuové trubice jsou chladné napuštěním studené vody do zahřátého kolektoru může dojít k poškození! - Vakuové trubice jsou vyrobené ze skla, je tedy třeba dbát zvýšené opatrnosti při manipulaci a samotné instalaci hrozí nebezpečí úrazu! - Solární systém je beztlaký voda pod tlakem může do kolektoru vstoupit pouze přes malou plnící nádobu, která je umístěná nad boilerem. V případě, že by voda pod tlakem vstoupila do kolektoru přes výstup teplé vody, může dojít k poškození kolektoru! - Při montáži na střechu se ujistěte, že nosnost a stav střechy umožňuje bezpečnou instalaci (hmotnost kolektoru je uvedena v kapitole Technické specifikace ). - Montáž solárního systému musí být v souladu s platnými normami a předpisy pro bezpečnost a ochranu při práci, zejména pro práci na střeše.

4 - Zejména v letních měsících může teplota vody dosahovat až 90 stupňů celsia. Aby se zamezilo opaření, doporučujeme použít termostatický směšovací ventil, kterým je možné regulovat teplotu ohřáté vody. Toto opatření je nutné, pokud budou ohřátou vodu využívat i děti. - Nikdy neprovádějte instalaci a montáž kolektoru pod vlivem alkoholu či jiných návykových látek. Užíváte-li nějaké léky, vždy si přečtěte příbalový leták některé léky omezují motoriku, zpomalují reakční časy, neumožňují řídit motorová vozidla, pohybovat se ve výškách či pracovat s elektrickými přístroji. V případě používání žebříku při instalaci dbejte na to, aby byl řádně ustaven na stabilním podkladu a nemohl proklouznout, převrátit se či jinak ohrozit Vaše zdraví. Ideální sklon žebříku je Vždy si zajistěte bezpečnostní jištění, které nebude závislé na další osobě (připoutání ke krovu, komínu apod.).

5 Popis funkce systému: Systém TUBOSOL NP je kompaktní beztlaký solární ohřívač vody. Skládá se z kovové konstrukce, nerezového solárního zásobníku a skleněných vakuových trubic. Systém pracuje na principu přirozené cirkulace vody studená voda se ohřeje ve vakuových trubicích a stoupá nahoru, zatímco chladnější voda klesá dolů, opět se ohřívá a stoupá nahoru. Celý proces se neustále opakuje. Není tedy zapotřebí dalších elektrických zařízení, jako jsou čerpadla nebo řídící jednotky. Systém je díky tomu spolehlivý a s minimálními provozními náklady. Solární zásobník je izolován tvrdou polyuretanovou pěnou, díky čemuž vydrží voda teplá i několik dní. Vzhledem k tomu, že je systém beztlaký, teče ohřátá voda samospádem. Proto je potřeba jej umístit co nejvýše nad výtokové baterie, aby se dosáhlo tlaku vhodného ke sprchování. V základní výbavě ohřívače je i elektrická topná patrona, které zabezpečuje ohřev vody ve dnech, kdy je sluneční svit nedostatečný. Studená voda je automaticky doplňována plnící nádrží při poklesu hladiny v ohřívači. K systému je možno dokoupit elektronickou řídící jednotku, pomocí které je možné regulovat ohřev topnou patronou a plnění zásobníku vodou. Využití systému: Solární systém TUBOSOL NP se uplatní k ohřevu vody zejména na chatách, chalupách a jiných rekreačních objektech. Je nezávislý na elektrické energii a není náchylný k poškození vlivem dlouhodobějšího sníženého odběru ohřáté vody. Možné je také umístění na běžný rodinný dům.

6 Umístění solárního systému: Pro správnou funkci systému je velmi důležité jeho umístění. Solární kolektor je možné instalovat jak na plochou, tak i na šikmou střechu. Obecně platí, že by systém měl být natočen na jih a instalován pod úhlem 45 (konstrukce dodávaná k systému má sklon 45 ).

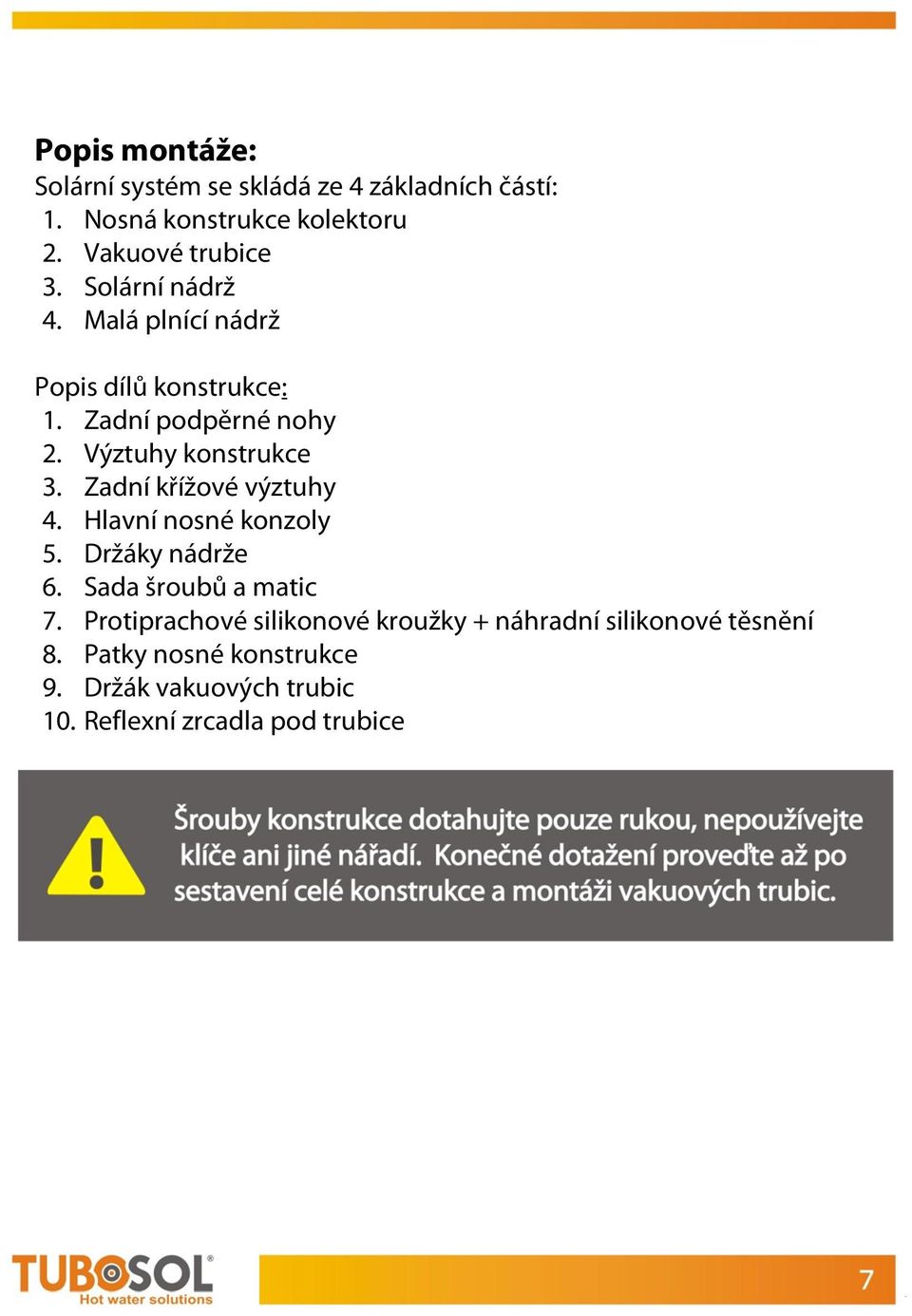

7 Popis montáže: Solární systém se skládá ze 4 základních částí: 1. Nosná konstrukce kolektoru 2. Vakuové trubice 3. Solární nádrž 4. Malá plnící nádrž Popis dílů konstrukce: 1. Zadní podpěrné nohy 2. Výztuhy konstrukce 3. Zadní křížové výztuhy 4. Hlavní nosné konzoly 5. Držáky nádrže 6. Sada šroubů a matic 7. Protiprachové silikonové kroužky + náhradní silikonové těsnění 8. Patky nosné konstrukce 9. Držák vakuových trubic 10. Reflexní zrcadla pod trubice

8

9 1. Montáž začněte smontováním držáků solární nádrže (5) s hlavními nosnými konzolemi (4). 2. Přimontujte zadní podpěrné nohy (1). 3. Přimontujte zadní křížové výztuhy (3) a uprostřed kříže je sešroubujte. 4. Přimontujte výztuhy konstrukce (2). 5. Přimontujte patky nosné konstrukce (8). 6. Přimontujte odrazová zrcadla (10). 7. Přimontujte solární nádrž. 8. Přimontujte držák vakuových trubic (9). 9. Vakuovou trubici důkladně potřete vodou se saponátem (zamezíte tak deformaci a možnému poškození těsnících kroužků) a nasaďte na ni protiprachový silikonový kroužek Těsnící kroužky uvnitř solární nádrže také důkladně potřete vodou se saponátem. 10. Vakuovou trubici opatrně zasuňte do nádrže. 11. Trubici nasměrujte do bílého plastového držáku a vysuňte ji krouživým pohybem z nádrže tak, aby byla pevně zasunuta v držáku trubic. 12. Takto první nainstalujte dvě krajní trubice, poté zkontrolujte mezeru mezi vakuovými trubicemi a rámem. Ta by měla být po celé délce trubice přibližně stejná a trubice by měla být rovnoběžná s rámem. Mezeru upravíte tak, že pootočíte solární nádrží. Poté nádrž utáhněte a nainstalujte zbývající vakuové trubice. 13. Na přívod studené vody umístěte plastový držák a našroubujte malou plnící nádrž.

10 14. Po zašroubování nádrže dotáhněte 4 podpůrné šrouby tak, aby byla nádrž rovně a pevně uchycena. 15. Dotáhněte veškeré šrouby konstrukce a zkontrolujte stabilitu systému.

11

12

13

14 Schéma instalace: Nejběžnější je instalace jako předehřev TUV napojení před stávající systém pro ohřev vody. Výstup ohřáté vody z kolektoru je napojen na přívod studené vody stávajícího ohřívače. V případě nepříznivého počasí může být ohřev vody řešen buď stávajícím ohřívačem vody, nebo el. topnou patronou v solárním kolektoru.

15

16 Zprovoznění topné patrony: Solární ohřívač je vybaven elektrickou topnou patronou, která zajišťuje ohřev vody v případě nepříznivého počasí. Topná patrona je již v ohřívači nainstalována, stačí pouze připojit přívodní kabel (viz. obrázek). Topná patrona má integrovaný termostat, který spíná, pokud teplota vody v nádrži klesne pod 60 C. Jakmile teplota vody dosáhne 80 C, ohřev vody se vypne. Minimální hodnota jističe: 10A Výkon topné patrony: 1500W

17 1. Odšroubujte víko topné patrony 2. Připojte přívodní kabel 3. Zašroubujte víko 4. Víko pečlivě dotěsněte silikonovým tmelem, aby se zamezilo zatékání vody Pravidelně kontrolujte těsnost a funkci patrony.

18 Technické specifikace: Počet vakuových trubic: 12/15/20 Objem solární nádrže: 120/150/200l Materiál rámu: pozinkovaná ocel Materiál opláštění nádrže: pozinkovaná ocel Materiál vnitřní nádrže: nerezová ocel třídy SUS304 tloušťka 0,5mm Izolace: polyuretan/55mm tloušťka Provozní tlak: beztlaký Topná patrona: 1500W Hmotnost: 57/69/94kg (bez vody) Údržba: Systém vyžaduje pouze minimální údržbu, která zajistí bezproblémový provoz a dlouhou životnost. V rámci údržby je třeba pravidelně kontrolovat těsnost systému, čistotu vakuových trubic a stav nosné konstrukce. Také je třeba kontrolovat stav vakuových trubic. Pokud je konec trubice stříbrný, znamená to, že je trubice v pořádku. Pokud má konec trubice bílou barvu, potom z trubice uniklo vakuum a je potřeba ji vyměnit. V tomto případě se obraťte na svého prodejce, který Vám dodá náhradní vakuovou trubici.

19

20
