1 Oktober 2013 Vertikální duo pro náročné aplikace VT 160 a VT 250 s levým a pravým strojem jako duo varianta Koncept stroje v podobě vertikálního pick-upu jako modulárního systému vychází vstříc požadavkům výrobních společností na vyšší kvalitu při současné vysoké flexibilitě údržby a nižších nákladech. Pravostranné a levostranné verze VT 160 a VT 250 a tři základní provedení dopravníků s oválnou, meandrující a křížovou meandrující konstrukcí přinášejí operátorům kompletní obráběcí řešení pro obrobky s průměry do 250 mm, hmotností do 8 kg a s výškou do 150 mm s 30 obrobky (ovál) nebo 50 obrobky (meandr). Integrace křížení dovoluje použití různých palet nebo obrobků. VT 160 a VT 250 Duo varianta přinášejí uživateli přesvědčivý systém a technologické výhody. Dvoje dokončovací obrábění obráběného dílu (2 obráběné plochy s OP 10 a OP 20) a produkce dvou různých obrobků je možná (díl A na stroji 1, díl B na stroji 2). Takto automatizační řešení podporuje varianty specifických zákaznických řešení s a nebo bez nosiče obrobku (nebo palety), implementace v podobě duo varianty je kompaktní a úsporná na prostor a nabízí neomezený přístup pro zakládání polotovarů a vykládání obrobků. Hromadné operace, krátké časy nastavení a vybavení nástroji snižují prostoje. Optimalizované výrobní procesy a krátké časy tříska-tříska vytvářejí ideální podmínky pro kompletní obrábění s vysokou kvalitou a efektivitou. Oba stroje splňují přísné uživatelské požadavky např. díky svařované ocelové konstrukci tuhého lože tlumícího vibrace. To platí také pro teplotně-symetrickou konstrukci vřeteníku. Vynikající tuhost je zajištěna také velkými vzdálenostmi mezi vedeními suportu a velikostí 45 u lineárního suportu.

2 Digitálně řízený synchronní motor na hlavním vřeteni nabízí dostatečné rezervy, dokonce při těžkém obrábění s maximálními výkony s výkonem 29 (VT 250) a 21 (VT 160) kw, otáčkami 5000 min -1 nebo 7000 min -1 a momentem 280/150 Nm. Přímo poháněné kuličkové šrouby s průměrem 40 mm s vedením a bezúdržbovými zubovými spojkami dosahují rychlosti až 60 m.min -1. Rozsahy příčných pohybů pro VT 160 jsou X = 620, Y =? 65 mm, Z = 310 mm a pro VT /? 90 / 310 mm. Osa Z je chráněna proti svislému pohybu v případě výpadku sítě mechanickou kompenzací hmotnosti. Vnitřní i vnější panely stroje jsou navrženy pro nízkou potřebu údržby. Nerezové ocelové kryty a pohyblivé kryty pracují bez teleskopů. Vedení a těsnění jsou chráněna proti odletujícím třískám. Zcela uzavřené krytování umožňuje ekonomické a ekologické vyjmutí, pokud dveře stroje zůstanou uzavřeny i při vyjímání obrobku. A pro všechny tyto funkce vertikální Duo VT 160 a VT 250 ve verzi meandr s křížením a prostorem pro soustružníka vyžaduje plochu jen 21 m 2. U VT 250 a 160 může uživatel volit různé verze a opce pro podrobnosti viz popisy verzí. Kromě základního provedení bez osy Y, verze s posuvnou osou revolverové hlavy a poháněnými nástroji znásobuje výhody z kompletního obrábění. Volitelně je dostupná multifunkční upínací deska. Ta může být vybavena dalšími pevnými nebo poháněnými nástroji. To platí i pro dlouhé vrtáky a děrovací nástroje. Operátoři také mohou ke svému VT 250/160 volitelně přidat lineární odměřovací systém, monitorování procesu a elektronické vyhodnocování.

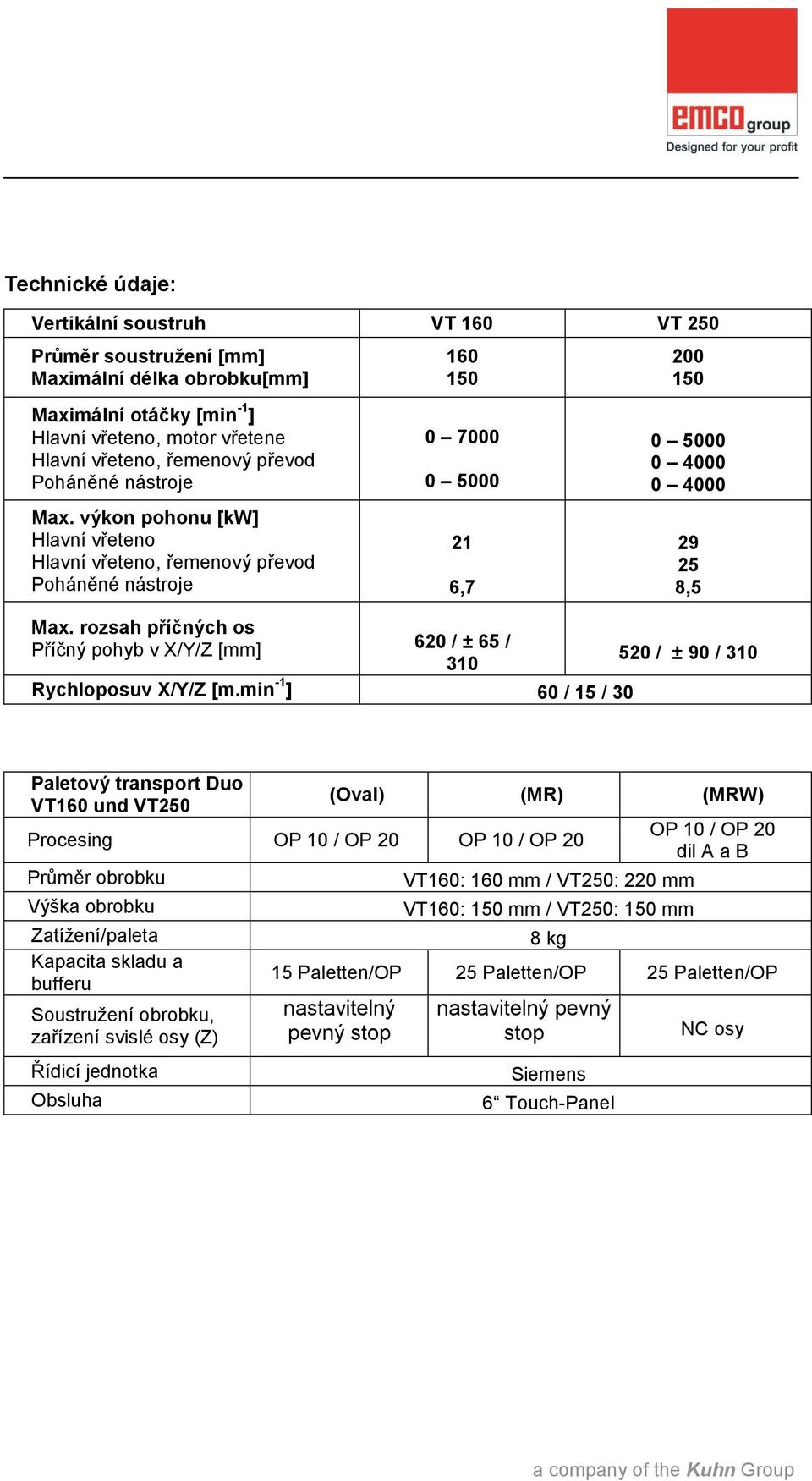

3 Technické údaje: Vertikální soustruh VT 160 VT 250 Průměr soustružení [mm] Maximální délka obrobku[mm] Maximální otáčky [min -1 ] Hlavní vřeteno, motor vřetene Hlavní vřeteno, řemenový převod Poháněné nástroje Max. výkon pohonu [kw] Hlavní vřeteno Hlavní vřeteno, řemenový převod Poháněné nástroje Max. rozsah příčných os Příčný pohyb v X/Y/Z [mm] ,7 620 / ± 65 / 310 Rychloposuv X/Y/Z [m.min -1 ] 60 / 15 / ,5 520 / ± 90 / 310 Paletový transport Duo VT160 und VT250 (Oval) (MR) (MRW) Procesing OP 10 / OP 20 OP 10 / OP 20 Průměr obrobku Výška obrobku Zatížení/paleta Kapacita skladu a bufferu Soustružení obrobku, zařízení svislé osy (Z) Řídicí jednotka Obsluha VT160: 160 mm / VT250: 220 mm VT160: 150 mm / VT250: 150 mm 8 kg OP 10 / OP 20 dil A a B 15 Paletten/OP 25 Paletten/OP 25 Paletten/OP nastavitelný pevný stop nastavitelný pevný stop Siemens 6 Touch-Panel NC osy

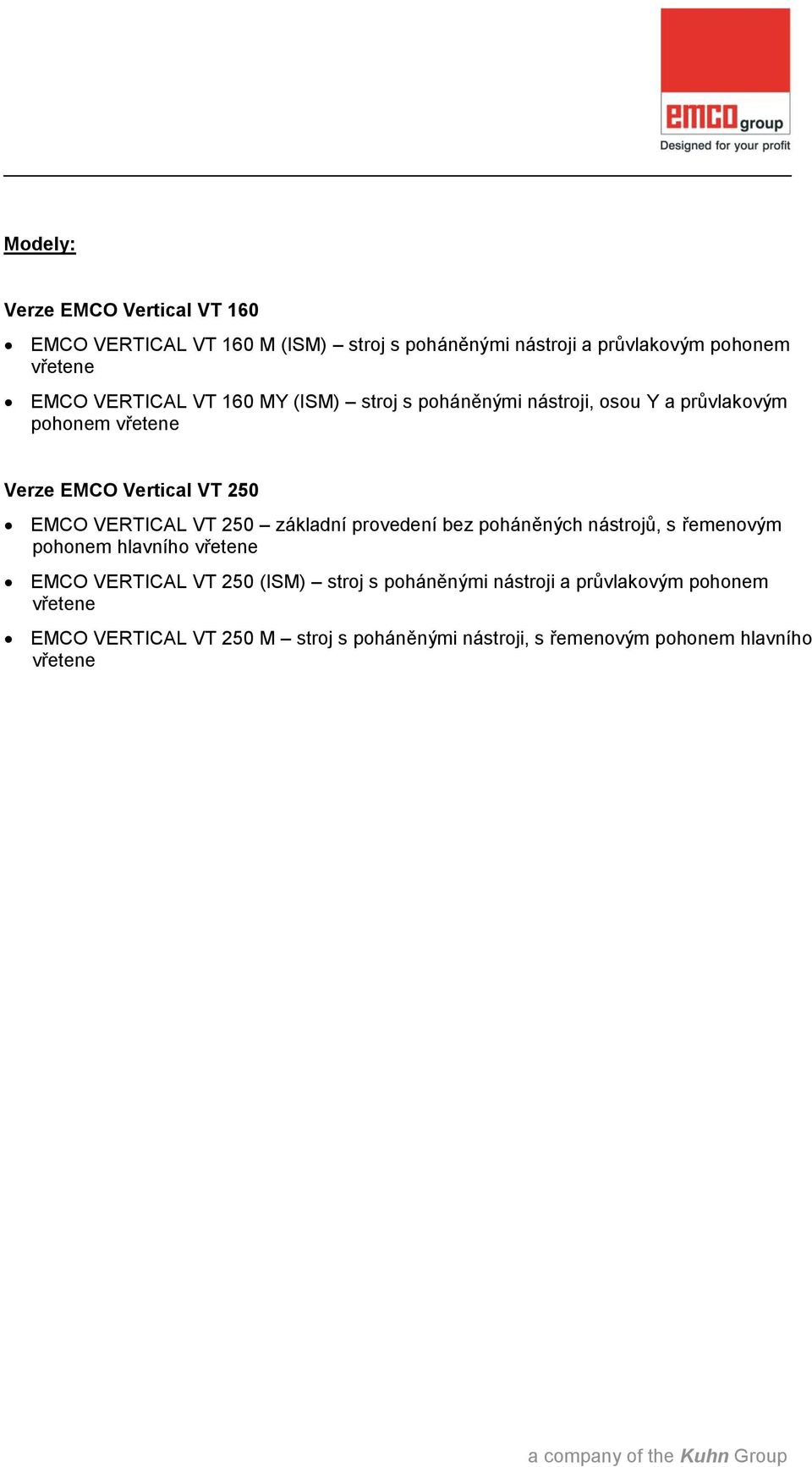

4 Modely: Verze EMCO Vertical VT 160 EMCO VERTICAL VT 160 M (ISM) stroj s poháněnými nástroji a průvlakovým pohonem vřetene EMCO VERTICAL VT 160 MY (ISM) stroj s poháněnými nástroji, osou Y a průvlakovým pohonem vřetene Verze EMCO Vertical VT 250 EMCO VERTICAL VT 250 základní provedení bez poháněných nástrojů, s řemenovým pohonem hlavního vřetene EMCO VERTICAL VT 250 (ISM) stroj s poháněnými nástroji a průvlakovým pohonem vřetene EMCO VERTICAL VT 250 M stroj s poháněnými nástroji, s řemenovým pohonem hlavního vřetene

5 VT 160 Duozelle příklad realizace všech technických výzev pro duo buňky Integrovaná bypass linka dovoluje současnou produkci dvou různých obrobků a rozdílné napětí pro OP 10 a OP 20.
