1 CompactGrid Montážní návod y X 1. Namontovat upevňovač (v našem příkladu FixT; další upevňovače jsou na poslední stránce) Montážní vzdálenost x je závislá na velikosti podpěr (rozteč otvorů spodních dílů podpěr - zjevné z technického listu produktu Program podpěr 07). Rozměr y vyčtěte např. z našeho výpočtu zastínění, který je k dispozici na internetu, popř. z kalkulačních podkladů. Předvrtat upevňovací body Horní prolis u kombivrutu M12 12mm u kombivrutu M10 10mm Zašroubovat kombivruty Běžná hloubka zašroubování u kombivrutu M12 100mm u kombivrutu M10 60mm Dřevěná vaznice 8,5mm 7,0mm Těsnící gumy s integrovanou přírubovou maticí silně dotáhnout rukou Vedle běžného těsnícího nástavce FixT, který se používá pro horní prolisy z šířkami od 20mm, je k dispozici těsnící pryž z EPDM pro horní prolisy do 20mm. těsnicí nástavec FixT asi od 20 mm těsnící pryž EPDM 20 mm nebo menší Nasadit "kloboukový" profil a přišroubovat horní přírubovou maticí 2 dalšími přírubovými maticemi (obr. uprostřed) lze nastavit výšku "kloboukového" profilu. Výškově nastavitelný 1 / 8

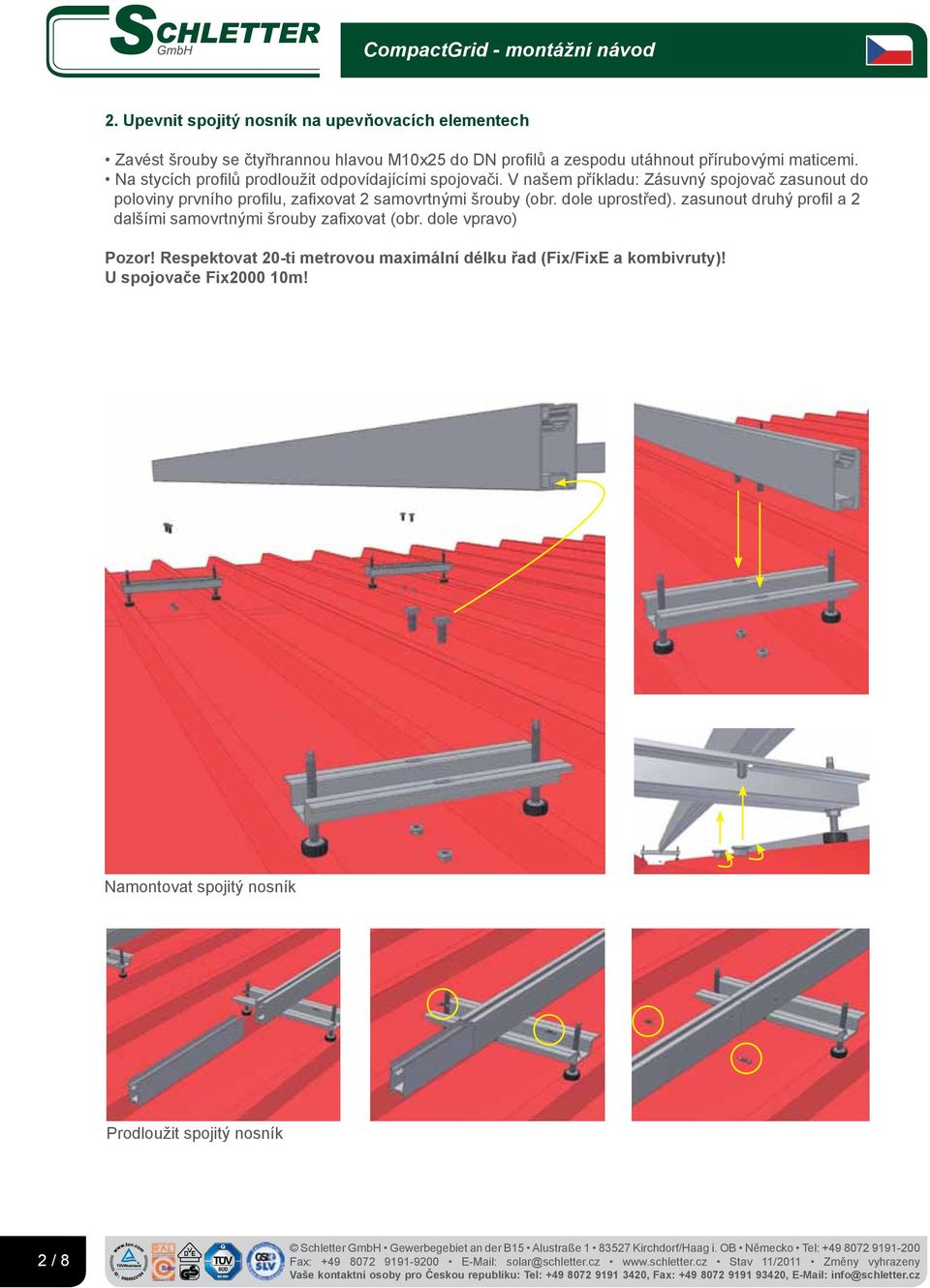

2 2. Upevnit spojitý nosník na upevňovacích elementech Zavést šrouby se čtyřhrannou hlavou M10x25 do DN profi lů a zespodu utáhnout přírubovými maticemi. Na stycích profi lů prodloužit odpovídajícími spojovači. V našem příkladu: Zásuvný spojovač zasunout do poloviny prvního profi lu, zafi xovat 2 samovrtnými šrouby (obr. dole uprostřed). zasunout druhý profi l a 2 dalšími samovrtnými šrouby zafi xovat (obr. dole vpravo) Pozor! Respektovat 20-ti metrovou maximální délku řad (Fix/FixE a kombivruty)! U spojovače Fix m! Namontovat spojitý nosník Prodloužit spojitý nosník 2 / 8

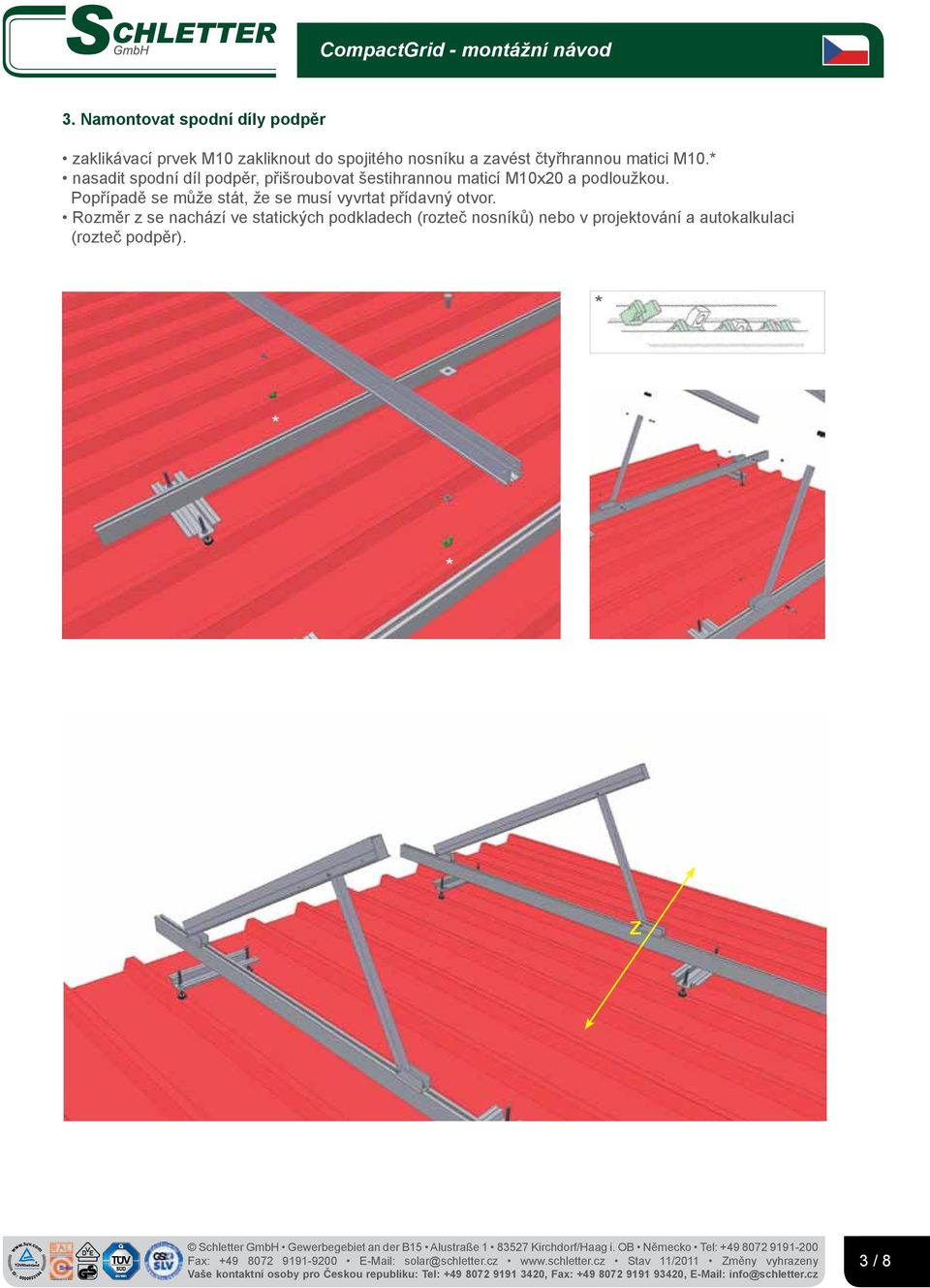

3 3. Namontovat spodní díly podpěr zaklikávací prvek M10 zakliknout do spojitého nosníku a zavést čtyřhrannou matici M10.* nasadit spodní díl podpěr, přišroubovat šestihrannou maticí M10x20 a podloužkou. Popřípadě se může stát, že se musí vyvrtat přídavný otvor. Rozměr z se nachází ve statických podkladech (rozteč nosníků) nebo v projektování a autokalkulaci (rozteč podpěr). * * * z 3 / 8

4 4. Namontovat horní části podpěr Podpěry namontovat pomocí imbusových šroubů M8 a samojistících matek (zpravidla předmontované). 4 / 8

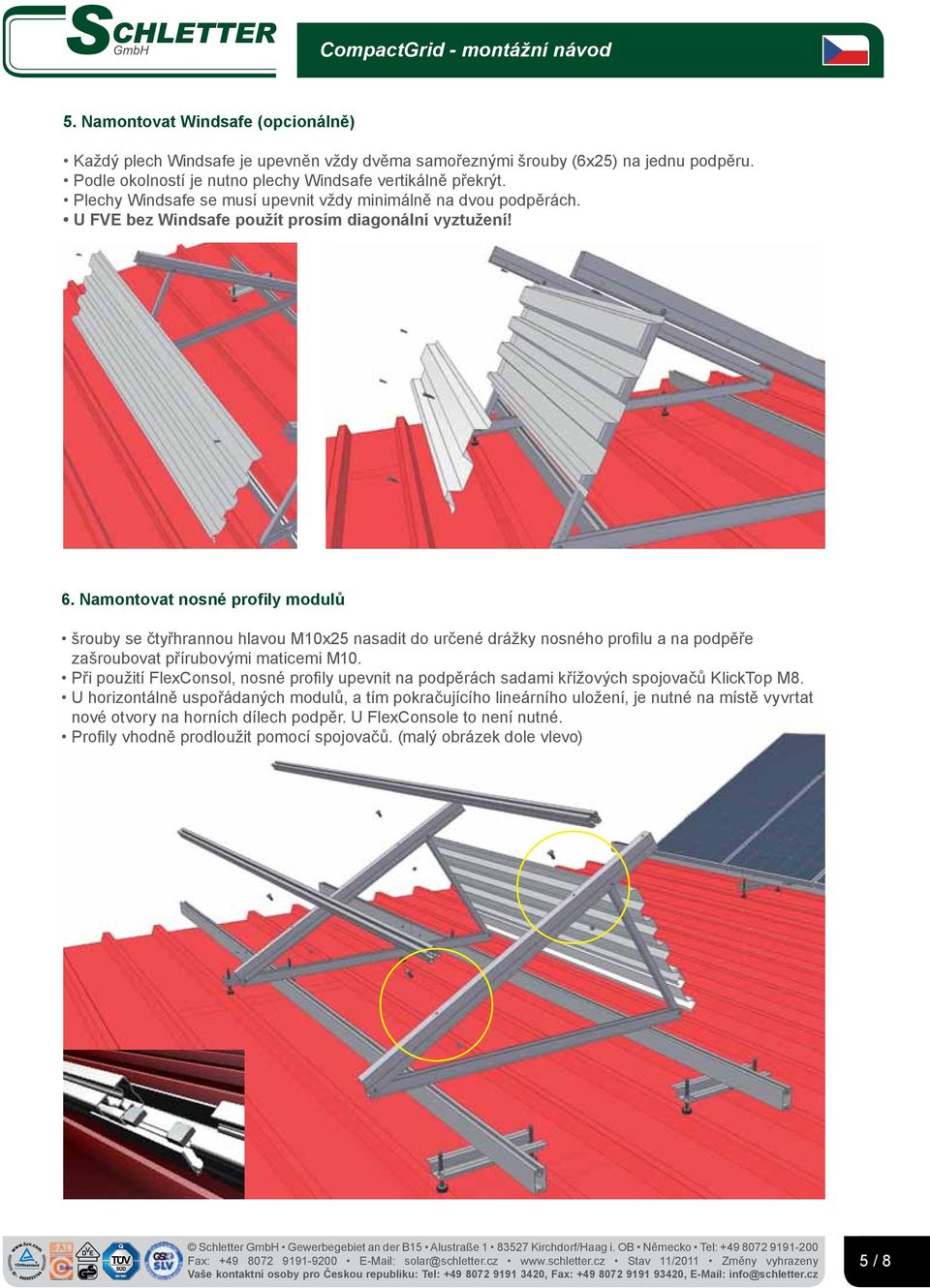

5 5. Namontovat Windsafe (opcionálně) Každý plech Windsafe je upevněn vždy dvěma samořeznými šrouby (6x25) na jednu podpěru. Podle okolností je nutno plechy Windsafe vertikálně překrýt. Plechy Windsafe se musí upevnit vždy minimálně na dvou podpěrách. U FVE bez Windsafe použít prosím diagonální vyztužení! 6. Namontovat nosné profily modulů šrouby se čtyřhrannou hlavou M10x25 nasadit do určené drážky nosného profi lu a na podpěře zašroubovat přírubovými maticemi M10. Při použití FlexConsol, nosné profi ly upevnit na podpěrách sadami křížových spojovačů KlickTop M8. U horizontálně uspořádaných modulů, a tím pokračujícího lineárního uložení, je nutné na místě vyvrtat nové otvory na horních dílech podpěr. U FlexConsole to není nutné. Profi ly vhodně prodloužit pomocí spojovačů. (malý obrázek dole vlevo) 5 / 8

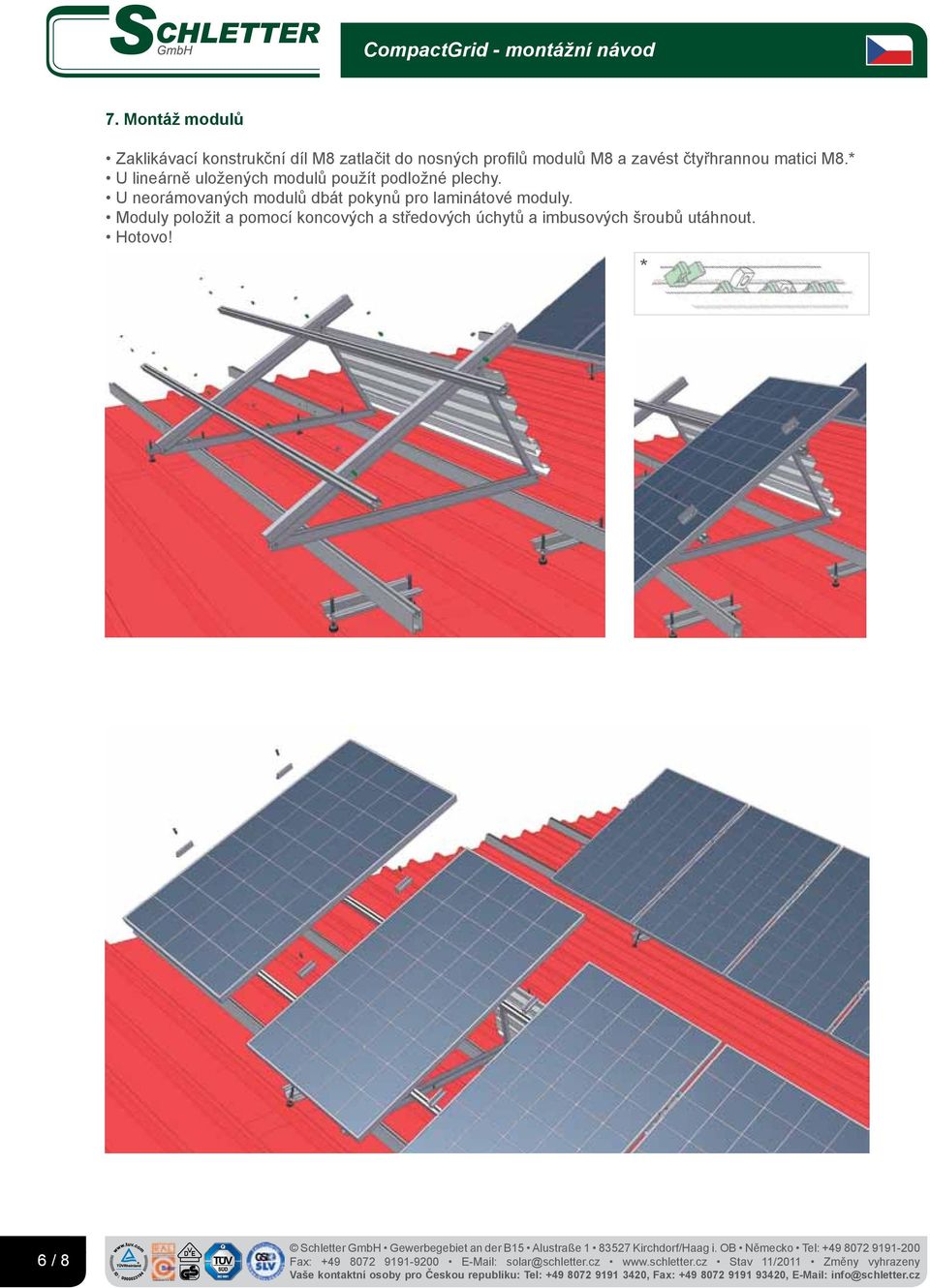

6 7. Montáž modulů Zaklikávací konstrukční díl M8 zatlačit do nosných profi lů modulů M8 a zavést čtyřhrannou matici M8.* U lineárně uložených modulů použít podložné plechy. U neorámovaných modulů dbát pokynů pro laminátové moduly. Moduly položit a pomocí koncových a středových úchytů a imbusových šroubů utáhnout. Hotovo! * 6 / 8

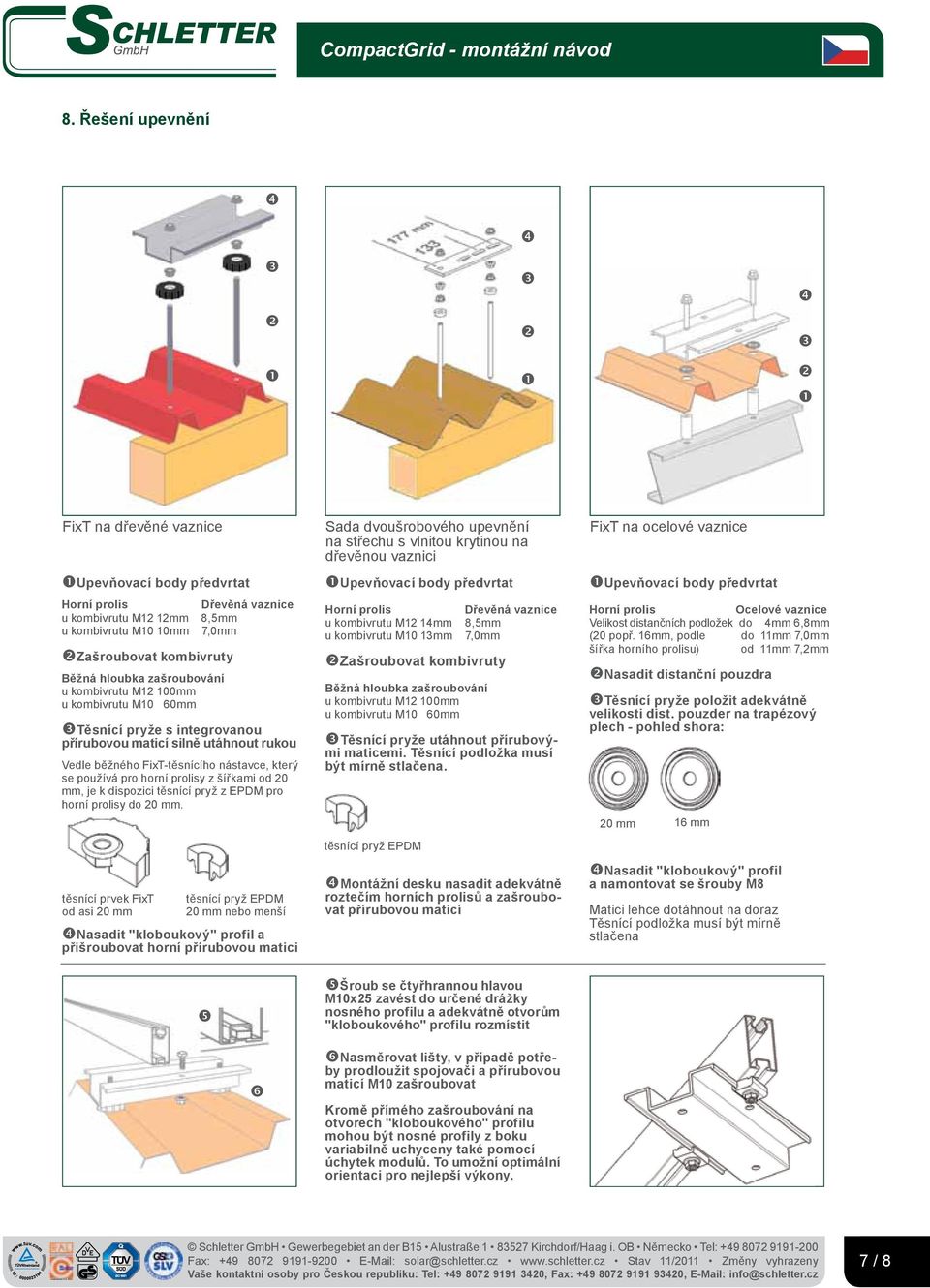

7 8. Řešení upevnění FixT na dřevěné vaznice Upevňovací body předvrtat Horní prolis u kombivrutu M12 12mm u kombivrutu M10 10mm Zašroubovat kombivruty Běžná hloubka zašroubování u kombivrutu M12 100mm u kombivrutu M10 60mm Dřevěná vaznice 8,5mm 7,0mm Těsnící pryže s integrovanou přírubovou maticí silně utáhnout rukou Vedle běžného FixT-těsnícího nástavce, který se používá pro horní prolisy z šířkami od 20 mm, je k dispozici těsnící pryž z EPDM pro horní prolisy do 20 mm. těsnící prvek FixT od asi 20 mm těsnící pryž EPDM 20 mm nebo menší Nasadit "kloboukový" profil a přišroubovat horní přírubovou matici Sada dvoušrobového upevnění na střechu s vlnitou krytinou na dřevěnou vaznici Upevňovací body předvrtat Horní prolis u kombivrutu M12 14mm u kombivrutu M10 13mm Zašroubovat kombivruty Běžná hloubka zašroubování u kombivrutu M12 100mm u kombivrutu M10 60mm Dřevěná vaznice 8,5mm 7,0mm Těsnící pryže utáhnout přírubovými maticemi. Těsnící podložka musí být mírně stlačena. těsnící pryž EPDM Montážní desku nasadit adekvátně roztečím horních prolisů a zašroubovat přírubovou maticí FixT na ocelové vaznice Upevňovací body předvrtat Horní prolis Ocelové vaznice Velikost distančních podložek do 4mm 6,8mm (20 popř. 16mm, podle do 11mm 7,0mm šířka horního prolisu) od 11mm 7,2mm Nasadit distanční pouzdra Těsnící pryže položit adekvátně velikosti dist. pouzder na trapézový plech - pohled shora: 20 mm 16 mm Nasadit "kloboukový" profil a namontovat se šrouby M8 Matici lehce dotáhnout na doraz Těsnící podložka musí být mírně stlačena Šroub se čtyřhrannou hlavou M10x25 zavést do určené drážky nosného profilu a adekvátně otvorům "kloboukového" profilu rozmístit Nasměrovat lišty, v případě potřeby prodloužit spojovači a přírubovou maticí M10 zašroubovat Kromě přímého zašroubování na otvorech "kloboukového" profilu mohou být nosné profily z boku variabilně uchyceny také pomocí úchytek modulů. To umožní optimální orientaci pro nejlepší výkony. 7 / 8

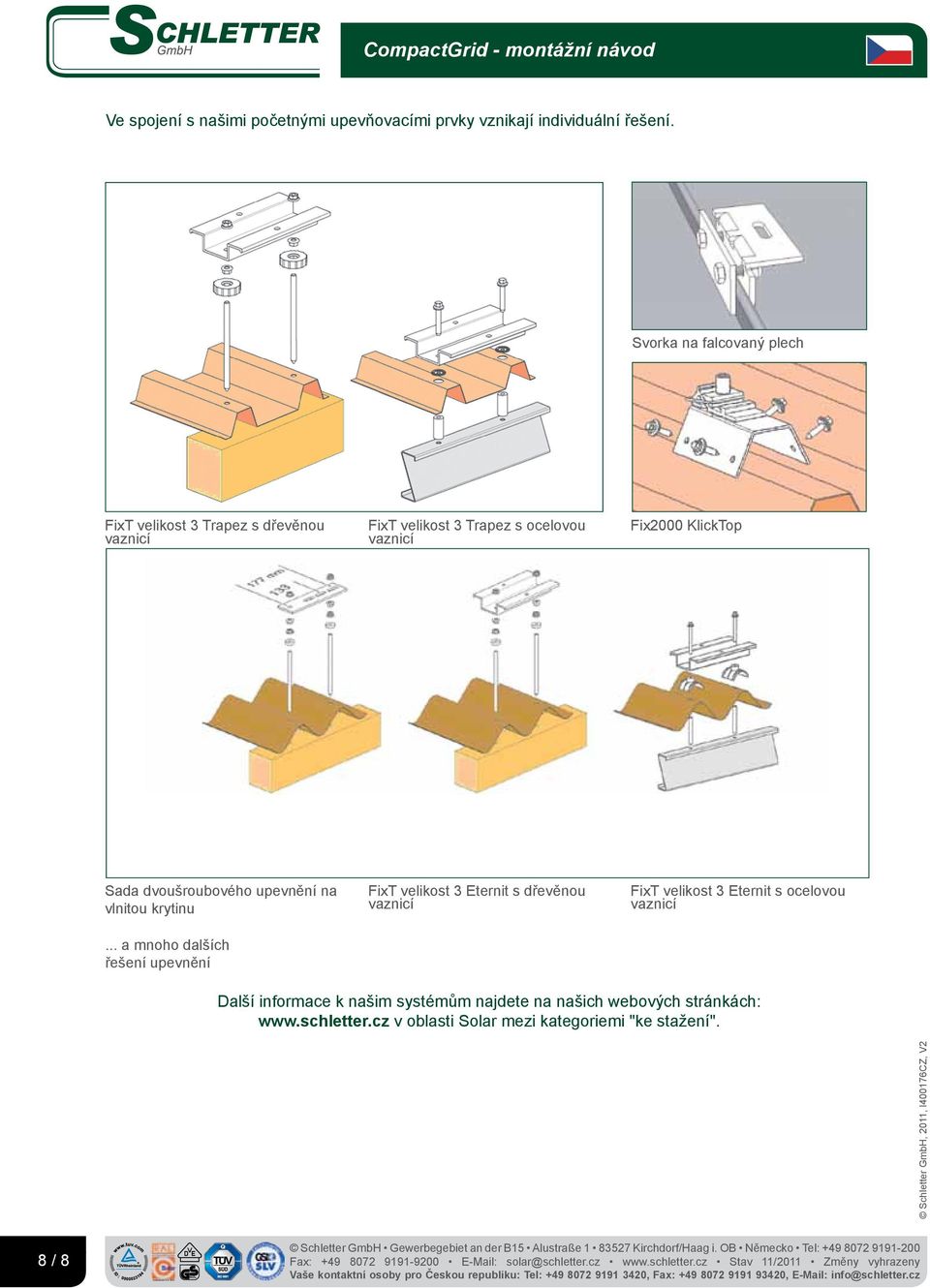

8 Ve spojení s našimi početnými upevňovacími prvky vznikají individuální řešení. Svorka na falcovaný plech FixT velikost 3 Trapez s dřevěnou vaznicí FixT velikost 3 Trapez s ocelovou vaznicí Fix2000 KlickTop Sada dvoušroubového upevnění na vlnitou krytinu... a mnoho dalších řešení upevnění FixT velikost 3 Eternit s dřevěnou vaznicí FixT velikost 3 Eternit s ocelovou vaznicí Další informace k našim systémům najdete na našich webových stránkách: v oblasti Solar mezi kategoriemi "ke stažení". Schletter GmbH, 2011, I400176CZ, V2 8 / 8
