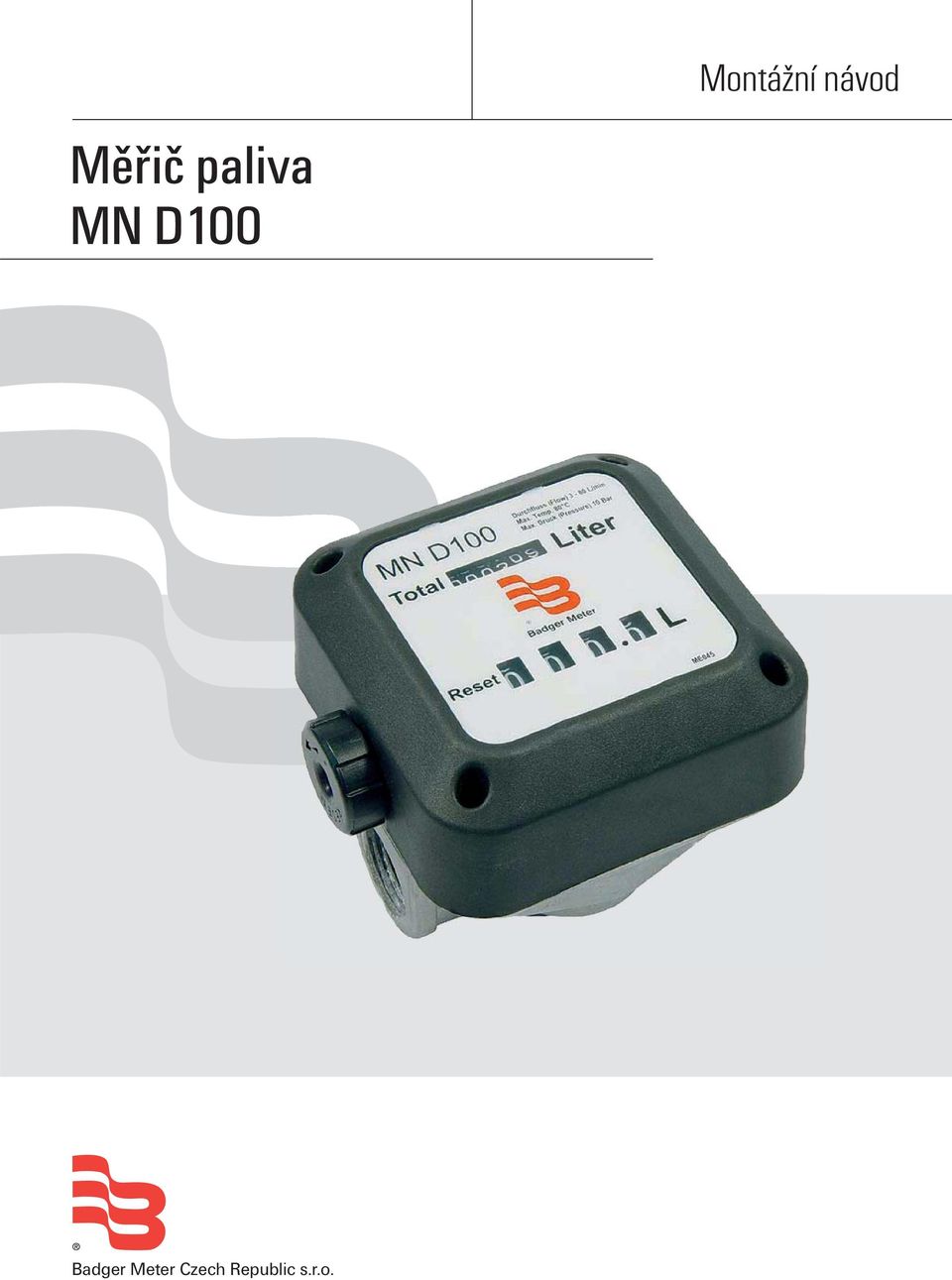

1 Montážní návod Mìøiè paliva MN D100 Badger Meter Czech Republic s.r.o.

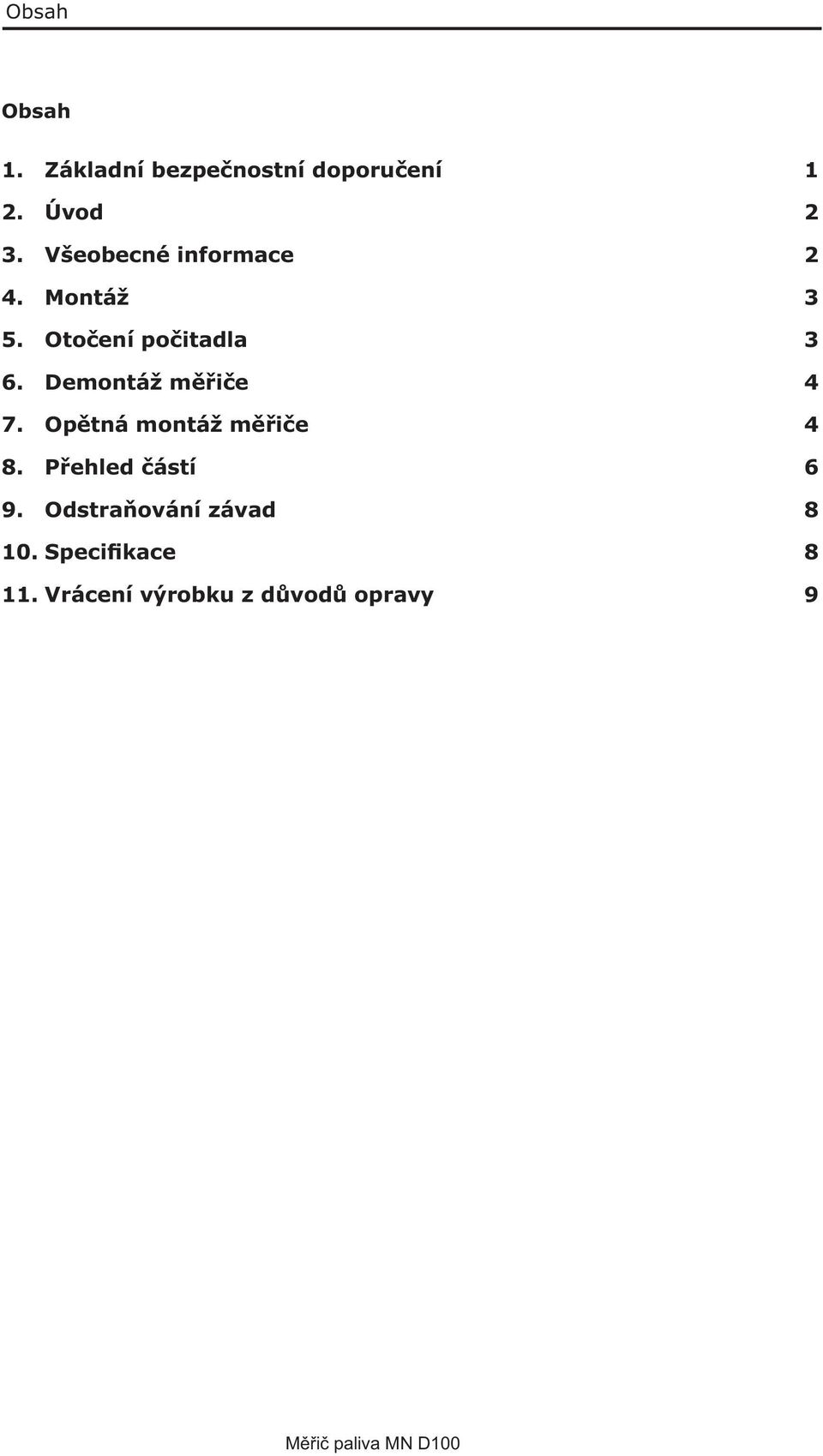

2 Obsah Obsah 1. Základní bezpečnostní doporučení 1 2. Úvod 2 3. Všeobecné informace 2 4. Montáž 3 5. Otočení počitadla 3 6. Demontáž měřiče 4 7. Opětná montáž měřiče 4 8. Přehled částí 6 9. Odstraňování závad Specifikace Vrácení výrobku z důvodů opravy 9

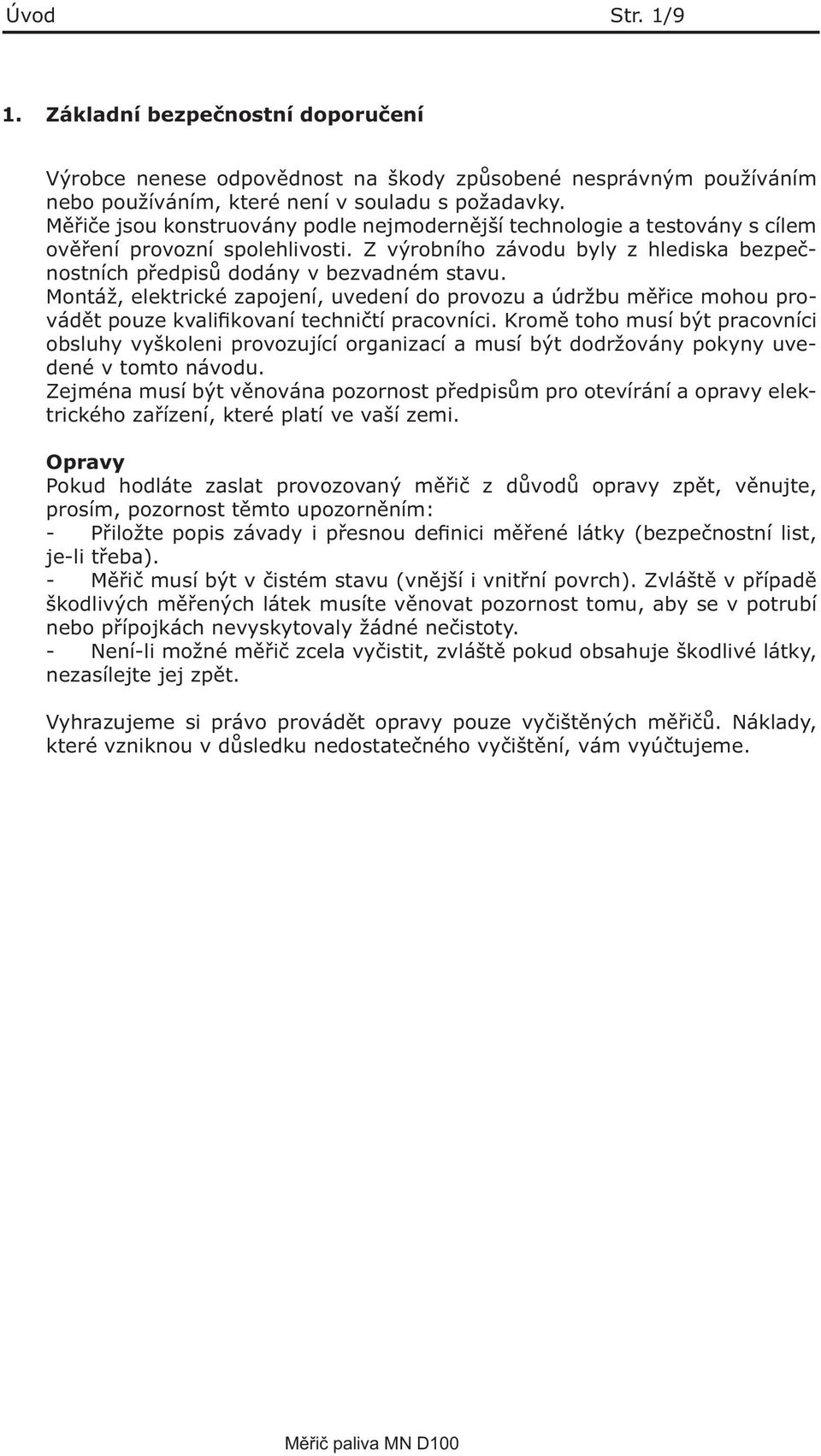

3 Úvod Str. 1/9 1. Základní bezpečnostní doporučení Výrobce nenese odpovědnost na škody způsobené nesprávným používáním nebo používáním, které není v souladu s požadavky. Měřiče jsou konstruovány podle nejmodernější technologie a testovány s cílem ověření provozní spolehlivosti. Z výrobního závodu byly z hlediska bezpečnostních předpisů dodány v bezvadném stavu. Montáž, elektrické zapojení, uvedení do provozu a údržbu měřice mohou provádět pouze kvalifikovaní techničtí pracovníci. Kromě toho musí být pracovníci obsluhy vyškoleni provozující organizací a musí být dodržovány pokyny uvedené v tomto návodu. Zejména musí být věnována pozornost předpisům pro otevírání a opravy elektrického zařízení, které platí ve vaší zemi. Opravy Pokud hodláte zaslat provozovaný měřič z důvodů opravy zpět, věnujte, prosím, pozornost těmto upozorněním: - Přiložte popis závady i přesnou definici měřené látky (bezpečnostní list, je-li třeba). - Měřič musí být v čistém stavu (vnější i vnitřní povrch). Zvláště v případě škodlivých měřených látek musíte věnovat pozornost tomu, aby se v potrubí nebo přípojkách nevyskytovaly žádné nečistoty. - Není-li možné měřič zcela vyčistit, zvláště pokud obsahuje škodlivé látky, nezasílejte jej zpět. Vyhrazujeme si právo provádět opravy pouze vyčištěných měřičů. Náklady, které vzniknou v důsledku nedostatečného vyčištění, vám vyúčtujeme.

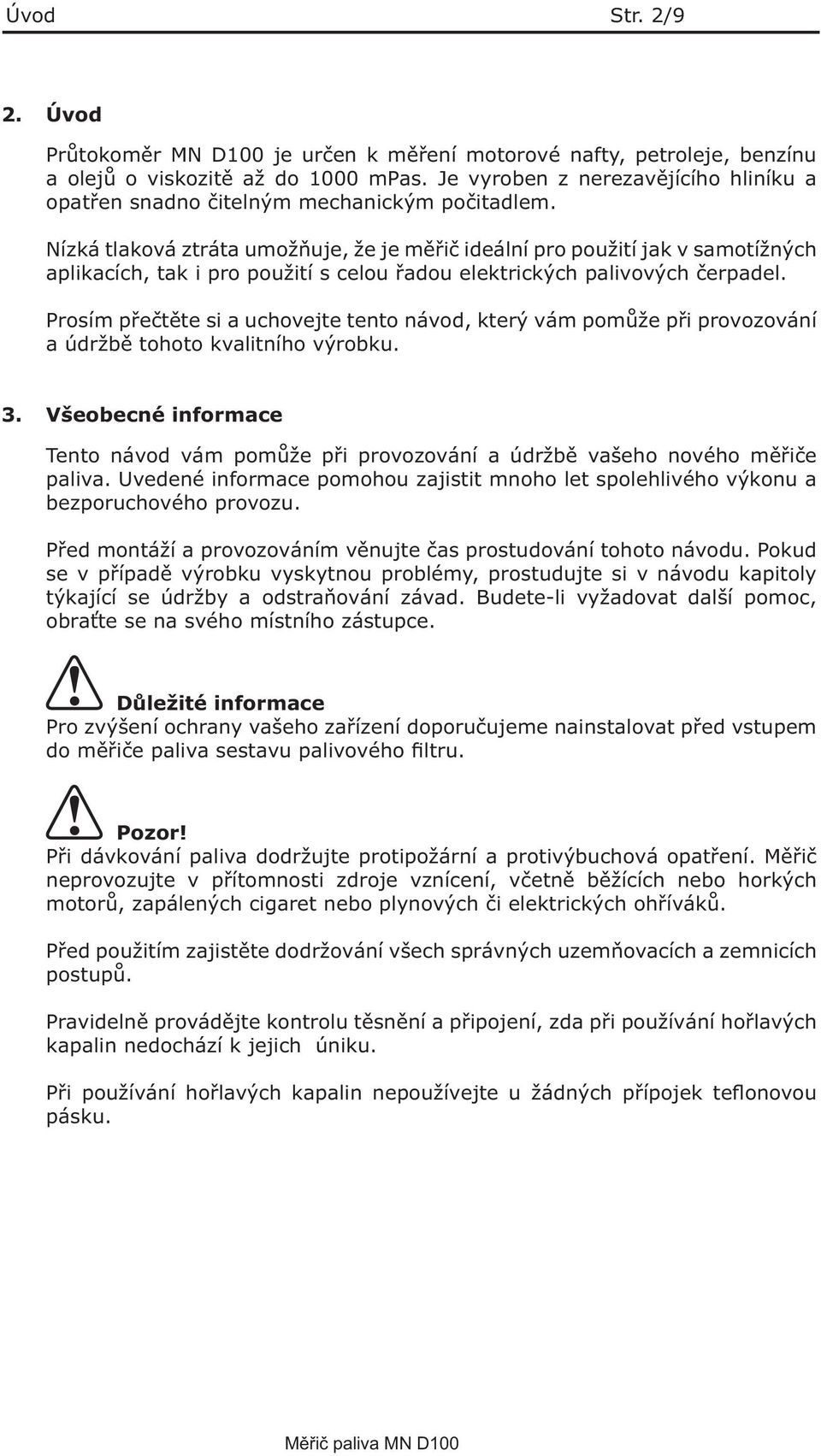

4 Úvod Str. 2/9 2. Úvod Průtokoměr MN D100 je určen k měření motorové nafty, petroleje, benzínu a olejů o viskozitě až do 1000 mpas. Je vyroben z nerezavějícího hliníku a opatřen snadno čitelným mechanickým počitadlem. Nízká tlaková ztráta umožňuje, že je měřič ideální pro použití jak v samotížných aplikacích, tak i pro použití s celou řadou elektrických palivových čerpadel. Prosím přečtěte si a uchovejte tento návod, který vám pomůže při provozování a údržbě tohoto kvalitního výrobku. 3. Všeobecné informace Tento návod vám pomůže při provozování a údržbě vašeho nového měřiče paliva. Uvedené informace pomohou zajistit mnoho let spolehlivého výkonu a bezporuchového provozu. Před montáží a provozováním věnujte čas prostudování tohoto návodu. Pokud se v případě výrobku vyskytnou problémy, prostudujte si v návodu kapitoly týkající se údržby a odstraňování závad. Budete-li vyžadovat další pomoc, obraťte se na svého místního zástupce. Důležité informace Pro zvýšení ochrany vašeho zařízení doporučujeme nainstalovat před vstupem do měřiče paliva sestavu palivového filtru. Pozor! Při dávkování paliva dodržujte protipožární a protivýbuchová opatření. Měřič neprovozujte v přítomnosti zdroje vznícení, včetně běžících nebo horkých motorů, zapálených cigaret nebo plynových či elektrických ohříváků. Před použitím zajistěte dodržování všech správných uzemňovacích a zemnicích postupů. Pravidelně provádějte kontrolu těsnění a připojení, zda při používání hořlavých kapalin nedochází k jejich úniku. Při používání hořlavých kapalin nepoužívejte u žádných přípojek teflonovou pásku.

5 Montáž Str. 3/9 4. Montáž 1) Měřič musí být nainstalován tak, aby kapalina proudila ve směru šipek vyznačených na tělese měřiče. 2) Měřič lze nainstalovat s libovolnou orientací, pokud jsou hřídele měřiče v horizontální rovině (správná montáž - viz obr. 2). Sestavu počitadla lze otočit tak, aby vyhovovala individuální instalaci. Obr. 2 Upozornění: Nesprávná montáž může způsobit předčasné opotřebení součástí. 3) Přípojky nadměrně neutahujte. 5. Otočení počitadla 1) Odšroubujte 4 šrouby (32) zajišťující sestavu počitadla. 2) Opatrně vyzvedněte kompletní sestavu počitadla (26) ze základny počitadla (9). 3) Otočte sestavu počitadla do požadované polohy. 4) Opatrně nainstalujte sestavu počitadla zpět do tělesa měřiče. Pozor! Při montáži počitadla do tělesa měřiče nepoužívejte sílu. Před nasazením šroubů počitadla zajistěte, aby jak ozubená kola počitadla, tak i ozubená kola měřiče správně zabírala, jinak může dojít k poškození. 5) Našroubujte 4 šrouby počitadla (32).

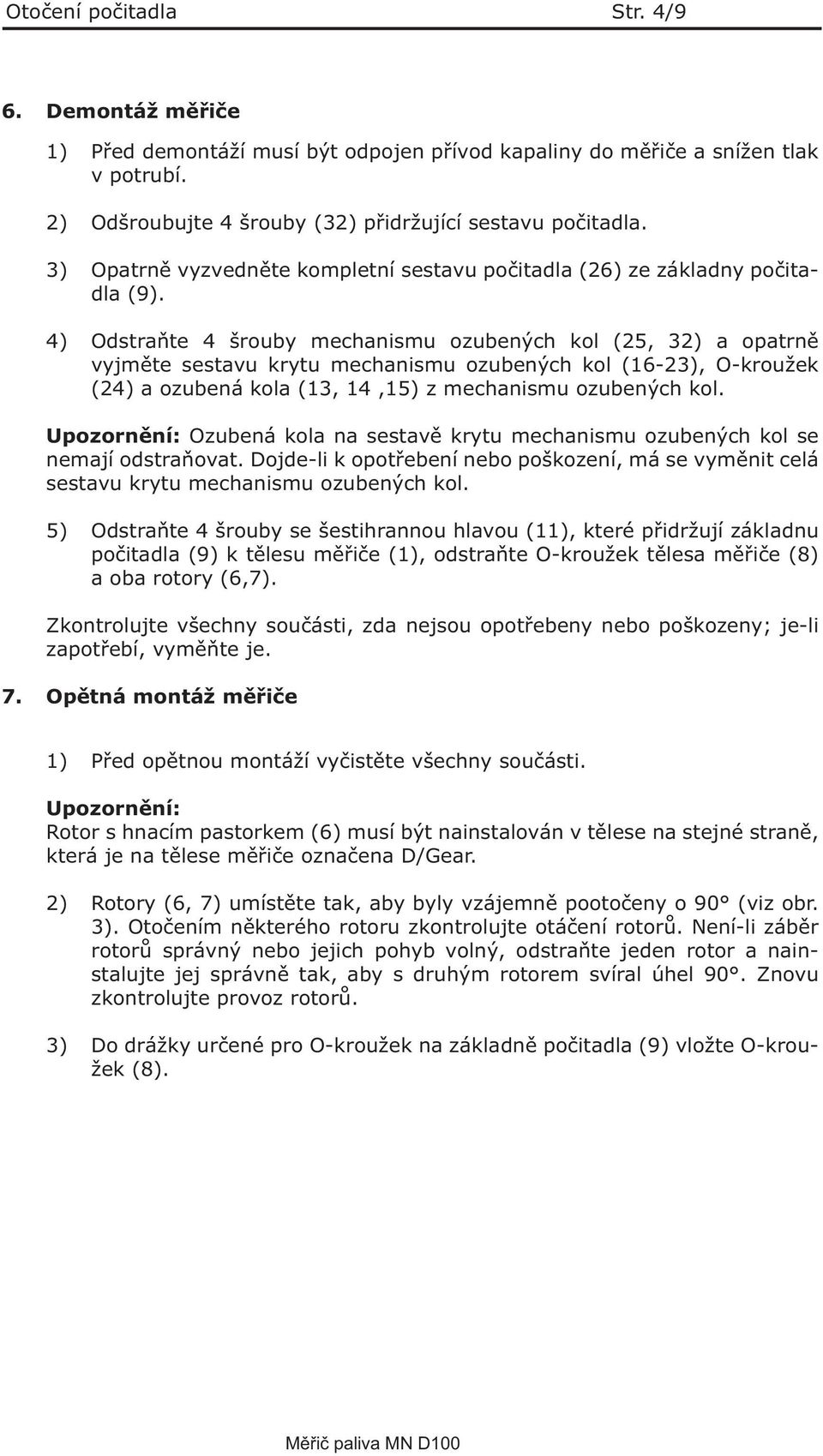

6 Otočení počitadla Str. 4/9 6. Demontáž měřiče 1) Před demontáží musí být odpojen přívod kapaliny do měřiče a snížen tlak v potrubí. 2) Odšroubujte 4 šrouby (32) přidržující sestavu počitadla. 3) Opatrně vyzvedněte kompletní sestavu počitadla (26) ze základny počitadla (9). 4) Odstraňte 4 šrouby mechanismu ozubených kol (25, 32) a opatrně vyjměte sestavu krytu mechanismu ozubených kol (16-23), O-kroužek (24) a ozubená kola (13, 14,15) z mechanismu ozubených kol. Upozornění: Ozubená kola na sestavě krytu mechanismu ozubených kol se nemají odstraňovat. Dojde-li k opotřebení nebo poškození, má se vyměnit celá sestavu krytu mechanismu ozubených kol. 5) Odstraňte 4 šrouby se šestihrannou hlavou (11), které přidržují základnu počitadla (9) k tělesu měřiče (1), odstraňte O-kroužek tělesa měřiče (8) a oba rotory (6,7). Zkontrolujte všechny součásti, zda nejsou opotřebeny nebo poškozeny; je-li zapotřebí, vyměňte je. 7. Opětná montáž měřiče 1) Před opětnou montáží vyčistěte všechny součásti. Upozornění: Rotor s hnacím pastorkem (6) musí být nainstalován v tělese na stejné straně, která je na tělese měřiče označena D/Gear. 2) Rotory (6, 7) umístěte tak, aby byly vzájemně pootočeny o 90 (viz obr. 3). Otočením některého rotoru zkontrolujte otáčení rotorů. Není-li záběr rotorů správný nebo jejich pohyb volný, odstraňte jeden rotor a nainstalujte jej správně tak, aby s druhým rotorem svíral úhel 90. Znovu zkontrolujte provoz rotorů. 3) Do drážky určené pro O-kroužek na základně počitadla (9) vložte O-kroužek (8).

7 Opětná montáž měřiče Str. 5/9 4) Opatrně vyrovnejte všechny pružné kolíky (3) na tělese měřiče (9) do jedné roviny s otvory pružných kolíků na základně počitadla (9). Obr. 3 5) Nasaďte 4 šrouby se šestihrannou hlavou (11) a matice (12) a pevně je utáhněte. 6) Na hřídel (10), nacházející se v mechanismu ozubených kol, nasaďte ozubené kolo (13) označené L1 (litr) nebo Q1 (kvart). 7) Na horní část ozubeného kola 1 umístěte ozubené kolo (14), které je označeno L2 (litr) nebo Q2 (kvart). Otvor v ozubeném kolu 2 (14) má být umístěn tak, aby byl v jedné rovině s otvorem výstupního hřídele v mechanismu ozubených kol. 8) Na stejný hřídel (10) jako ozubené kolo 1 (13) umístěte ozubené kolo (15) označené L3 (litr) nebo Q3 (kvart). 9) Do drážky určené pro O-kroužek na krytu mechanismu ozubených kol (21) umístěte O-kroužek krytu mechanismu ozubených kol (24). 10) Sestavu krytu mechanismu ozubených kol namontujte opatrným vložením výstupního hřídele (17) do ozubeného kola 2 (14) a do otvoru výstupního hřídele v mechanismu ozubených kol. 11) Nasaďte 4 šrouby krytu mechanismu ozubených kol (25, 23 v originálu, ale pravděpodobně 32) a pevně je utáhněte. 12) Sestavu počitadla otočte do požadované polohy. 13) Opatrně uložte sestavu počitadla do tělesa měřiče. 14) Stiskněte nulovací tlačítko, tím vynulujete celkovou hodnotu dávkování. 15) Měřič otestujte otočením rotorů prstem nebo působením nízkého tlaku vzduchu (rovnajícímu se nejvýše správnému vydechnutí) do vstupního otvoru měřiče. Tím se potvrdí správný provoz měřiče a stoupající hodnoty na číselných kolečkách.

8 Přehled částí Str. 6/9 8. Přehled částí

9 Přehled částí Str. 7/9 MN D MN D BSP/litr BSP/galon Objednávka pro výměnu Pol. Č. části Č. části Nabíz. Část/sada počet Ref. ozn. Popis MD D100-1K (A) Sada těsnění 1 ME021 (BSP) ME036 (NPT) 1 Těleso měřiče 2 N322 N322 2 Spojovací kolíky 3 N350 N350 2 ME021s (litr/bsp) Pružné kolíky 4 ME034 ME034 1 ME036s (am.gal/npt) A Filtr 5 BS121V BS121V 1 A O-kroužek (Viton) 6 ME023 ME023 1 ME023s Rotor s hnacím pastorkem 7 ME022 ME022 1 Rotor 8 BS150V BS150V 1 A O-kroužek (Viton) 9 ME019 ME019 1 ME019s Základna počitadla 10 N352 N352 1 Spojovací kolík 11 N75 N75 4 N75s Šroub se šestihr. hl.(m6 x 20) 12 N202 N202 4 ME035s (litr), Matice (M6) 13 ME027 ME015 1 včetně 2x pol. 24, 2x pol ozubené kolo 14 ME028 ME ozubené kolo 15 ME029 ME ozubené kolo 16 ME030 ME ozubené kolo 17 ME014 ME014 1 Výstupní hřídel 18 N266 N266 1 ME035US (am. gal), Rozpěr. pojistný kroužek 19 N138 N138 1 včetně 2x pol. 25, 2x pol. 32 Podložka 20 BS007V BS007V 1 A O-kroužek (Viton) 21 ME035 ME035 1 Kryt mechanismu ozub. kol 22 HG233 HG233 1 Pouzdro 23 ME012 ME012 1 Ozubené kolo 24 BS032V BS032V 1 O-kroužek (Viton) 25 N65 N65 2 N65s,včetně 2x pol. 32 Šroub (M4 x 16) 26 ME041s (litr) ME041s (amer. galon) 1 Sestava počitadla 27 ME017 (litr) ME020 (amer. galon) 1 Čelní krycí deska 28 ME033 ME033 1 A Těsnění 29 ME025 ME025 1 ME025s ME041s (litr) Ovládací knoflík 30 N118 N118 1 ME041US (amer. galon) Podložka 31 N30 N30 1 Šroub 32 N70 N70 6 Šroub (M4 x 12)

10 Odstraňování závad Str. 8/9 9. Odstraňování závad Závada Příčina Odstranění Měřičem neprotéká kapalina a) Rotory (6, 7) jsou zablokovány cizím materiálem b) Filtr (4) je zablokován c) Poškozené rotory (6,7) d) Nadměrně utažené přípojky b) Proveďte demontáž měřiče a vyčistěte rotory (6, 7) (nainstalujte potrubní filtr) c) Vyčistěte filtr (4) d) Vyměňte rotory (6,7) e) Upravte přípojky Snížený průtok v měřiči Filtr je částečně zablokovaný (4) Vyčistěte filtr (4) Hodnoty naměřené měřičem nejsou přesné Kapalina protéká, ale měřič nezaznamenává žádné hodnoty Únik kapaliny do počitadla a) Průtok kapaliny je příliš vysoký nebo příliš nízký b) Nadměrné opotřebení způsobené nesprávnou montáží a) Uvolněné hnací ozubené kolo (23) b) Poškozené hnací ozubené kolo rotoru (6) c) Poškozená ozubená kola (13-16) d) Poškozená ozubená kola počitadla Poškozený O-kroužek (20) nebo O-kroužek (24) a) Upravte průtok (viz specifikace) b) Zkontrolujte těleso měřiče (1) základnu počitadla (9) a rotory (6, 7), zda nejsou opotřebené nebo poškozené (je-li zapotřebí, vyměňte je) a) Vyměňte sestavu krytu ozubeného mechanismu (16-23) b) Vyměňte rotor (6) c) Vyměňte poškozená ozubená kola d) Vyměňte sestavu počitadla Vyměňte sestavu krytu mechanismu ozubených kol (13-23) nebo O-kroužek (24) 10. Specifikace Přesnost : +/- 1 % hodnoty Typ : s oválnými ozubenými koly Průtok : 3 80 l (0,8-21,1 amer. galonů)/min Maximální tlak : 1000 kpa / 145 psi / 10 bar Vhodné pro použití : s motorovou naftou, benzínem a oleji o viskozitě do 1000 mpas Resetovatelné součtové počitadlo : 999,9 (litrů nebo galonů) Neresetovatelné součtové počitadlo : (litrů nebo galonů) Přípojky : 1 BSP nebo 1 NPT

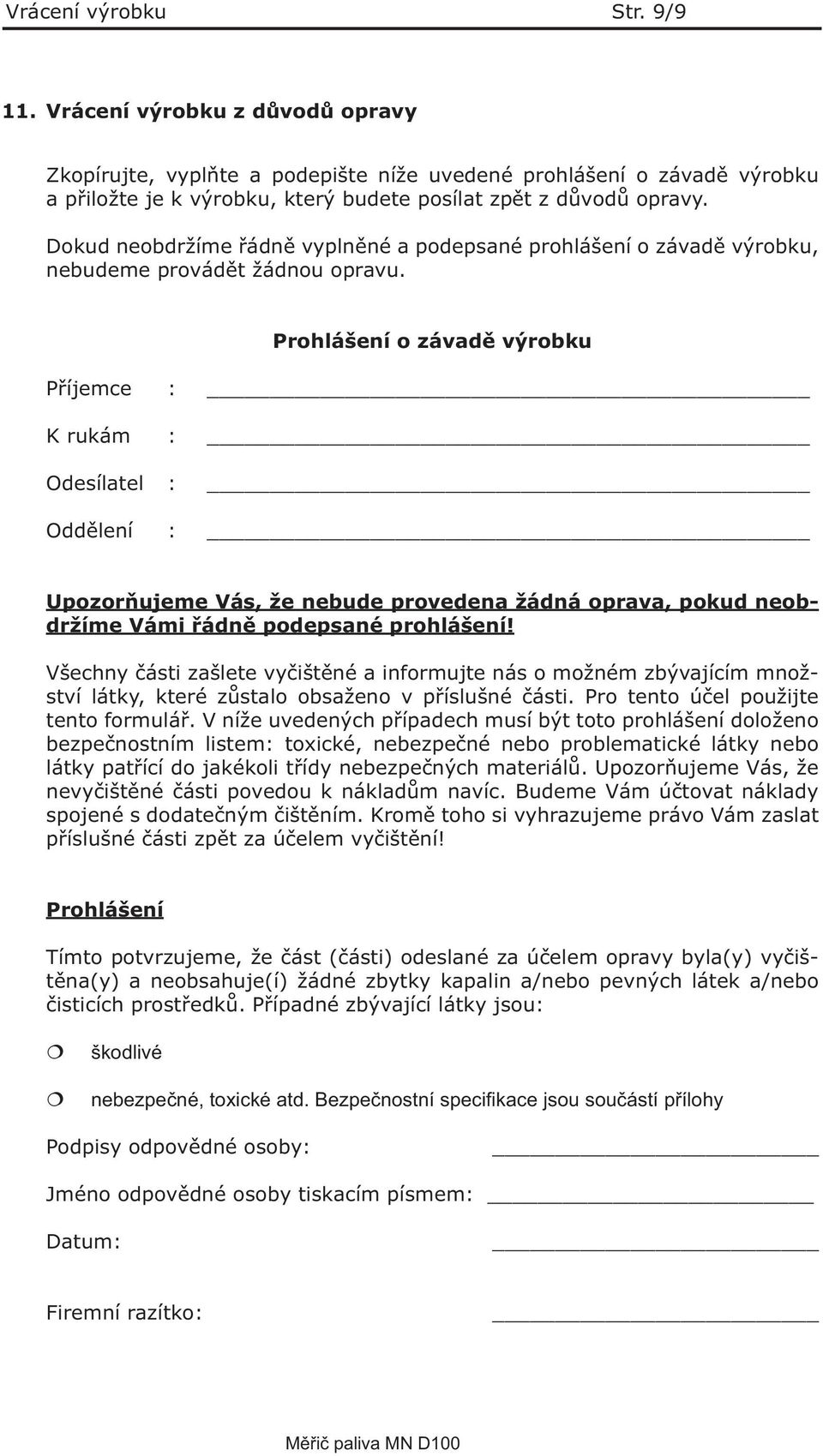

11 Vrácení výrobku Str. 9/9 11. Vrácení výrobku z důvodů opravy Zkopírujte, vyplňte a podepište níže uvedené prohlášení o závadě výrobku a přiložte je k výrobku, který budete posílat zpět z důvodů opravy. Dokud neobdržíme řádně vyplněné a podepsané prohlášení o závadě výrobku, nebudeme provádět žádnou opravu. Prohlášení o závadě výrobku Příjemce : K rukám : Odesílatel : Oddělení : Upozorňujeme Vás, že nebude provedena žádná oprava, pokud neobdržíme Vámi řádně podepsané prohlášení! Všechny části zašlete vyčištěné a informujte nás o možném zbývajícím množství látky, které zůstalo obsaženo v příslušné části. Pro tento účel použijte tento formulář. V níže uvedených případech musí být toto prohlášení doloženo bezpečnostním listem: toxické, nebezpečné nebo problematické látky nebo látky patřící do jakékoli třídy nebezpečných materiálů. Upozorňujeme Vás, že nevyčištěné části povedou k nákladům navíc. Budeme Vám účtovat náklady spojené s dodatečným čištěním. Kromě toho si vyhrazujeme právo Vám zaslat příslušné části zpět za účelem vyčištění! Prohlášení Tímto potvrzujeme, že část (části) odeslané za účelem opravy byla(y) vyčištěna(y) a neobsahuje(í) žádné zbytky kapalin a/nebo pevných látek a/nebo čisticích prostředků. Případné zbývající látky jsou: škodlivé nebezpečné, toxické atd. Bezpečnostní specifikace jsou součástí přílohy Podpisy odpovědné osoby: Jméno odpovědné osoby tiskacím písmem: Datum: Firemní razítko:
